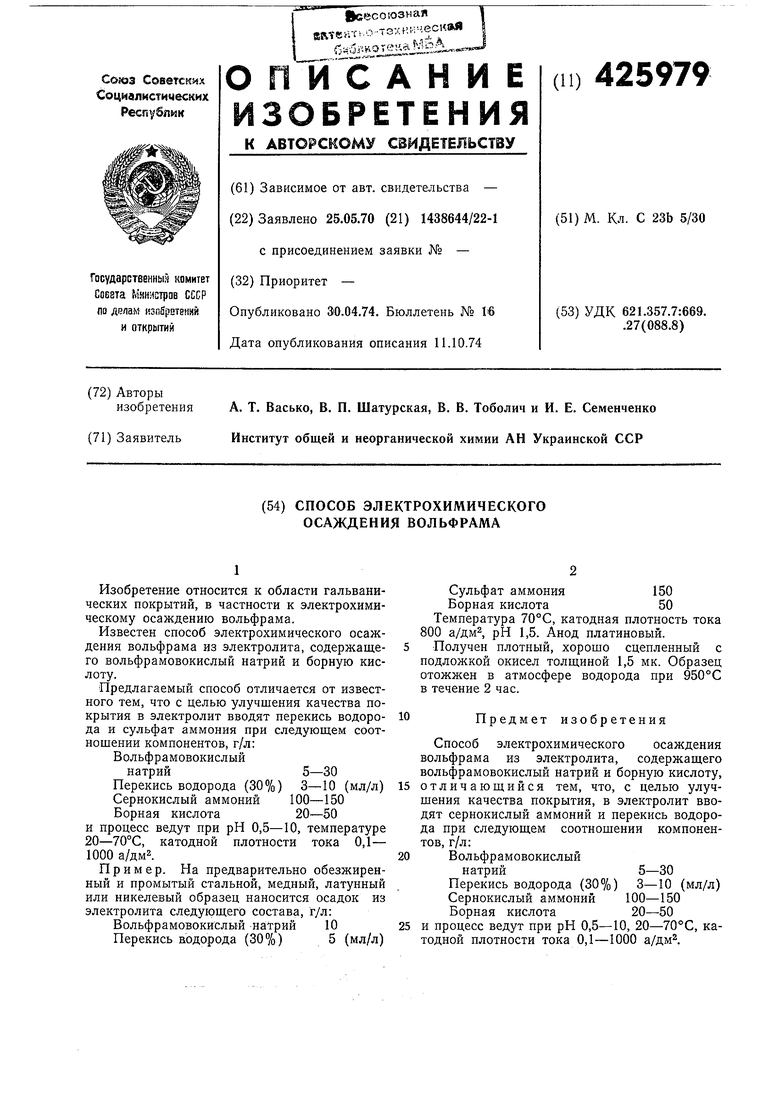

1
Изобретение относится к области гальванических покрытий, в частности к электрохимическому осаждению вольфрама.
Известен способ электрохимического осаждения вольфрама из электролита, содержащего вольфрамовокислый натрий и борную кислоту.
Предлагаемый способ отличается от известного тем, что с целью улучшения качества покрытия в электролит вводят перекись водорода и сульфат аммония при следующем соотношении компонентов, г/л: Вольфрамовокислый
5-30
натрий
Перекись водорода (30%)
3-10 (мл/л) Сернокислый аммоний 100-150 Борная кислота 20-50 и процесс ведут при рН 0,5-10, температуре 20-70°С, катодной плотности тока 0,1- 1000 а/дм2.
Пример. На предварительно обезжиренный и промытый стальной, медный, латунный или никелевый образец наносится осадок из электролита следующего состава, г/л: Вольфрамовокислый натрий 10 Перекись водорода (30%)5 (мл/л)
Сульфат аммония150
Борная кислота50
Температура 70°С, катодная плотность тока 800 а/дм, рН 1,5. Анод платиновый.
Получен плотный, хорошо сцепленный с подложкой окисел толщиной 1,5 мк. Образец отожжен в атмосфере водорода при 950°С в течение 2 час.
Предмет изобретения
Способ электрохимического осаждения вольфрама из электролита, содержащего вольфрамовокислый натрий и борную кислоту, отличающийся тем, что, с целью улучшения качества покрытия, в электролит вводят сернокислый аммоний и перекись водорода при следующем соотношении компонентов, г/л:
Вольфрамовокислый
натрий5-30
Перекись водорода (30%) 3-10 (мл/л) Сернокислый аммоний 100-150 Борная кислота20-50
и процесс ведут при рН 0,5-10, 20-70С, катодной плотности тока 0,1-1000 а/дм
