В существующих лесопильных рамах применяются пилы с двусторонними зубьями, пилящими одной гранью в одном направлении, а другой - в обратном. По настоящему изобретению предлагается пила с двусторонними зубьями, причем задние грани обеих режущих кромок зуба образуют вогнутую кривую линию, что придает зубьям пилы большую прочность.

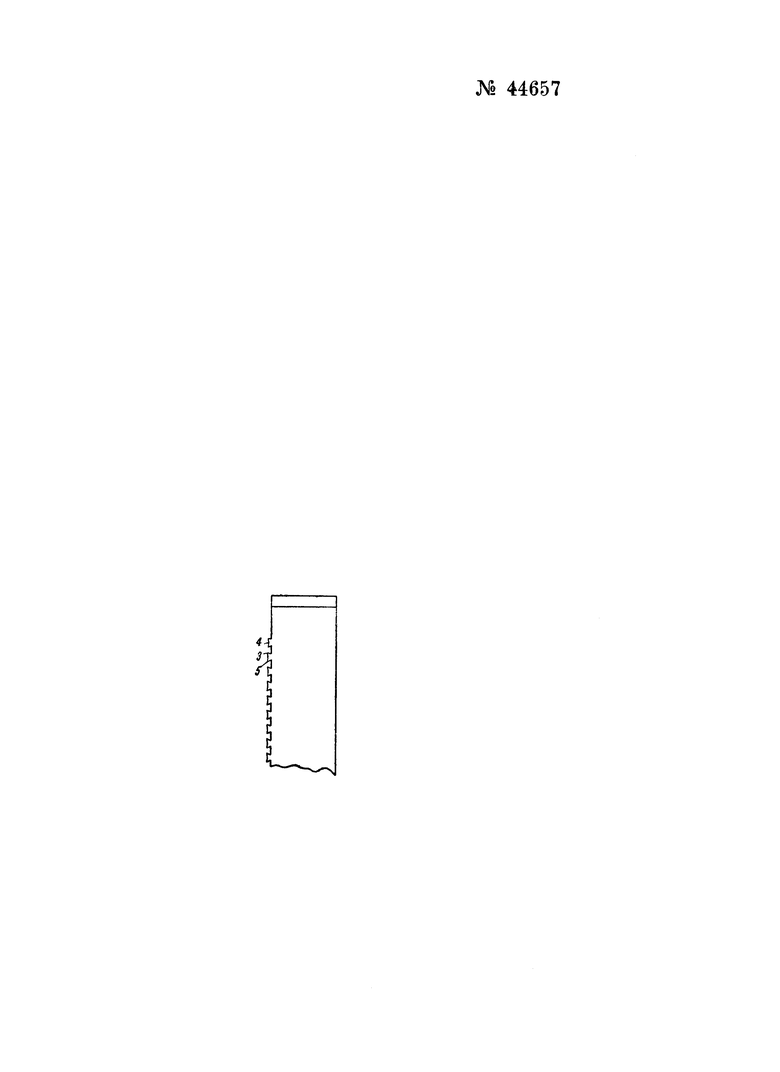

На чертеже изображена пила с двусторонними зубьями, у которых режущие грани расположены с двух сторон: 3 - для резания в одну сторону и 5 - для резания в обратную сторону. Сверху зуба сделано углубление 4, а передние углы соответственно заточены для образования нужных углов резания.
| название | год | авторы | номер документа |
|---|---|---|---|
| Дисковая пила | 1982 |
|
SU1121139A1 |
| Зуб полотна ленточной пилы по металлу | 2024 |
|
RU2834794C1 |
| КРУГЛАЯ СТРОГАЛЬНАЯ ПИЛА ДЛЯ ЧИСТОВОГО ПРОДОЛЬНО-ПОПЕРЕЧНОГО РЕЗАНИЯ ДРЕВЕСИНЫ | 1999 |
|
RU2158674C1 |
| ЗАТОЧНОЕ УСТРОЙСТВО ДЛЯ РУЧНОЙ ЗАТОЧКИ РЕЖУЩИХ ЗУБЦОВ ЦЕПИ ЦЕПНОЙ ПИЛЫ | 2010 |
|
RU2459689C2 |
| КРУГЛАЯ СТРОГАЛЬНАЯ ПИЛА ДЛЯ ЧИСТОВОГО ПРОДОЛЬНО-ПОПЕРЕЧНОГО РЕЗАНИЯ ДРЕВЕСИНЫ | 1999 |
|
RU2158675C1 |
| Полотно ленточной пилы по металлу с абразивом | 2024 |
|
RU2828896C1 |
| Нож для силового резания древесины | 1988 |
|
SU1629182A1 |
| КРУГЛАЯ СТРОГАЛЬНАЯ ПИЛА ДЛЯ ЧИСТОВОЙ РАСПИЛОВКИ ДРЕВЕСИНЫ | 1997 |
|
RU2124983C1 |
| УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ МАТЕРИАЛА С ТОНКИМ ПРОПИЛОМ | 2012 |
|
RU2574546C2 |
| ЗУБОК ШАРОШКИ ТРЕХШАРОШЕЧНОГО БУРОВОГО ДОЛОТА "САМАРА" | 1992 |
|
RU2006566C1 |
Пила для дерева с двусторонними зубьями, пилящими одной гранью в одном направлении, а другой - в обратном, отличающаяся тем, что задние грани обеих режущих кромок зуба образуют вогнутую кривую линию.
