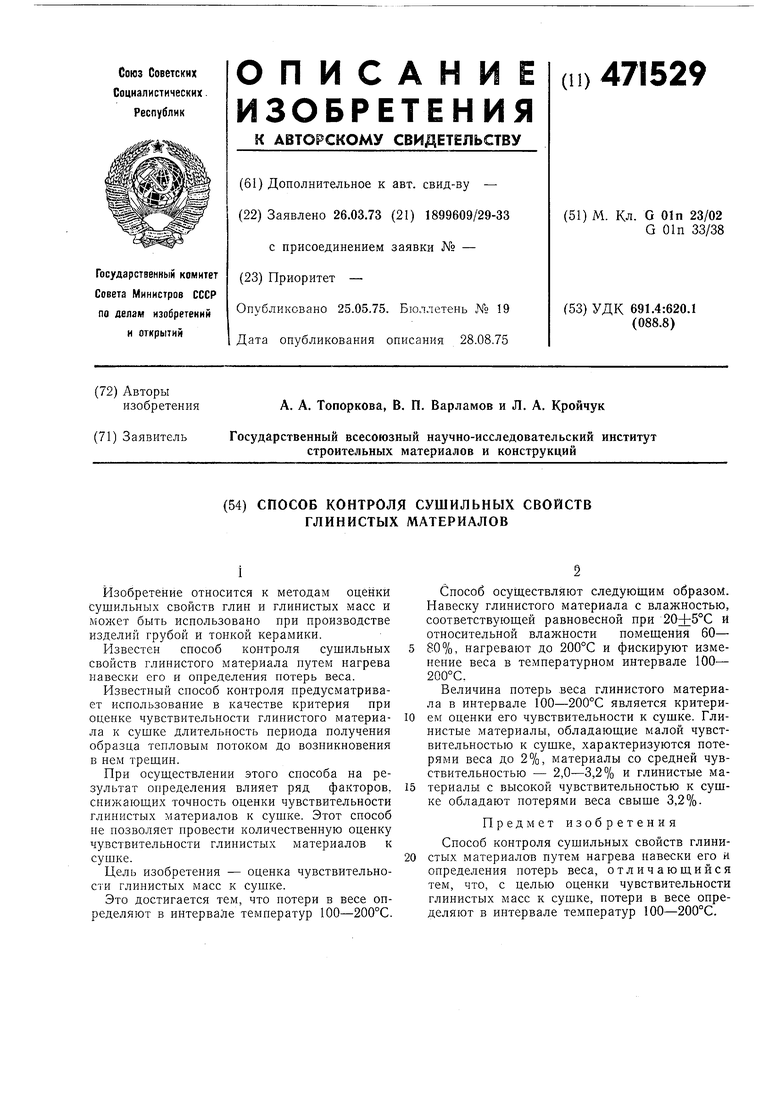

Способ контроля сушильных свойств глинистых материалов Советский патент 1975 года по МПК G01N25/02 G01N33/38

1

Изобретение относится к методам оценки сушильных свойств глин и глинистых масс и может быть использовано при производстве изделий грубой и топкой керамики.

Известен способ контроля сушильных свойств глинистого материала путем нагрева навески его и определения потерь веса.

Известный способ контроля предусматривает использование в качестве критерия при оценке чувствительности глинистого материала к сушке длительность периода получения образца тепловым потоком до возпикновения в нем трешин.

При осушествлении этого способа на результат определения влияет ряд факторов, спижаюших точность оценки чувствительности глинистых материалов к сушке. Этот способ не позволяет провести количественную оценку чувствительности глинистых материалов к сушке.

Цель изобретения - оценка чувствительности глинистых масс к сушке.

Это достигается тем, что потери в весе определяют в иптервале температур 100-200°С.

Способ осуществляют следующим образом. Навеску глинистого материала с влажностью, соответствующей равновесной при 20+5°С и относительной влажности помещения 60-

80%, нагревают до 200°С и фискируют изменение веса в температурном интервале 100-- 200°С.

Величина потерь веса глинистого материала в интервале 100-200°С является критерием оценки его чувствительности к сушке. Глинистые материалы, обладающие малой чувствительностью к сушке, характеризуются потерями веса до 2%, материалы со средней чувствительностью - 2,0-3,2% и глинистые материалы с высокой чувствительностью к сушке обладают потерями веса свыше 3,2%.

Предмет изобретения

Способ контроля сушильных свойств глинистых материалов путем нагрева навески его и определения потерь веса, отличающийся тем, что, с целью оценки чувствительности глинистых масс к сушке, потери в весе определяют в иптервале температур 100-200°С.
