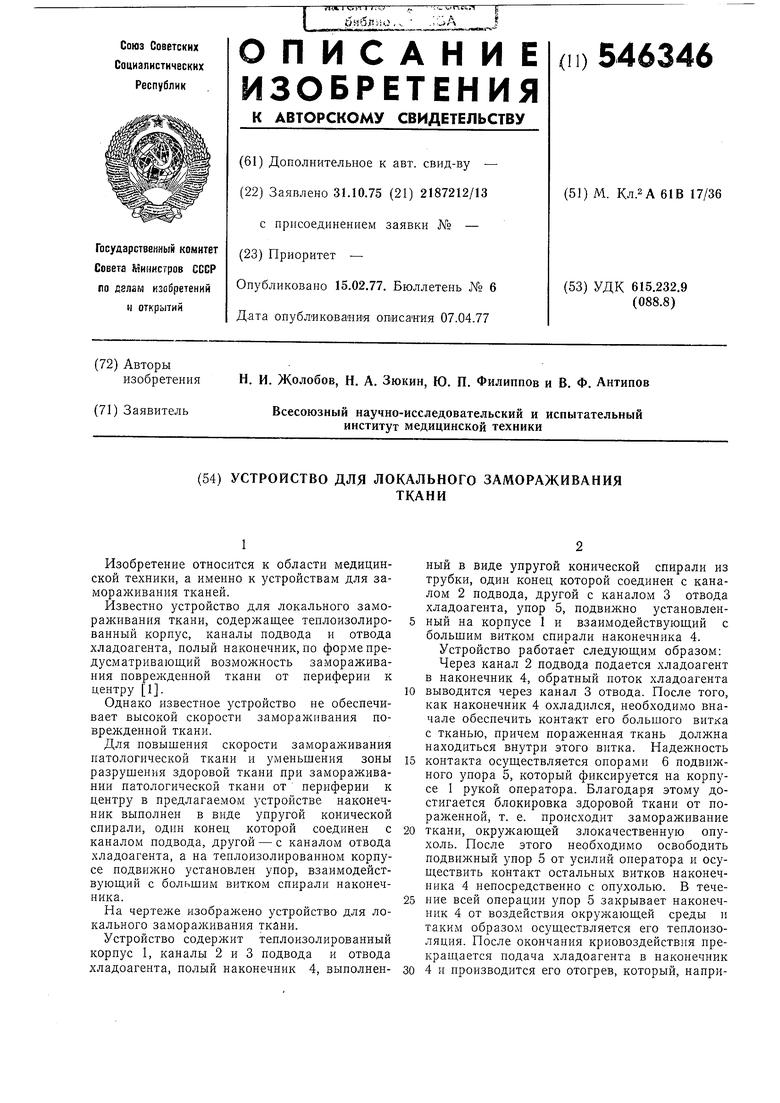

Устройство для локального замораживания ткани Советский патент 1977 года по МПК A61B18/02

1

Изобретение относится к области медицинской техники, а именно к устройствам для замораживания тканей.

Известно устройство для локального замораживания ткани, содержащее теплоизолированный корпус, каналы подвода и отвода хладоагента, полый наконечник, по форме предусматривающий возможность замораживания поврежденной ткани от периферии к центру 1.

Однако известное устройство не обеспечивает высокой скорости замораживания поврежденной ткани.

Для повышения скорости замораживания патологической ткани и уменьшения зоны разрушения здоровой ткани при замораживании патологической ткани от периферии к центру в предлагаемом устройстве наконечник выполнен в виде упругой конической спирали, один конец которой соединен с каналом подвода, другой - с каналом отвода хладоагента, а на теплоизолированном корпусе подвижно установлен упор, взаимодействующий с большим витком спирали наконечника.

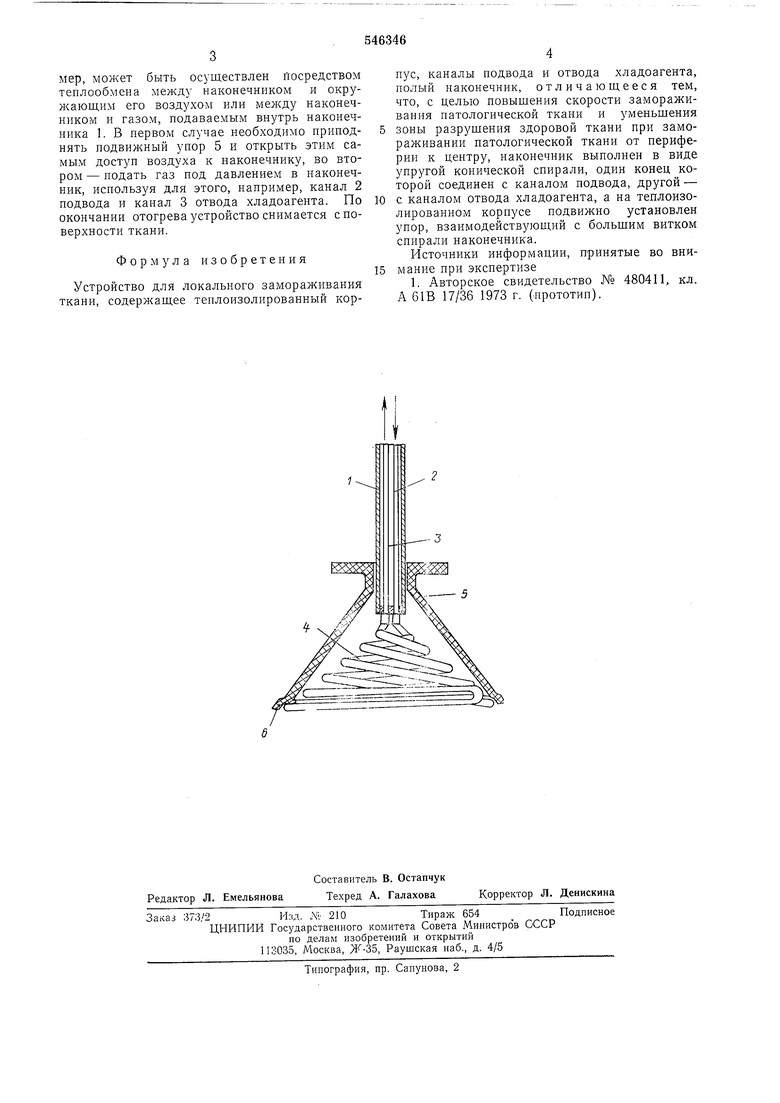

На чертеже изображено устройство для локального замораживания ткани.

Устройство содержит теплоизолированный корпус 1, каналы 2 и 3 подвода и отвода хладоагента, полый наконечник 4, выполненный в виде упругой конической спирали из трубки, один конец которой соединен с каналом 2 подвода, другой с каналом 3 отвода хладоагента, упор 5, подвижно установленный на корпусе 1 и взаимодействующий с большим витком спирали наконечника 4. Устройство работает следующим образом: Через канал 2 подвода подается хладоагент в наконечник 4, обратный поток хладоагента

выводится через канал 3 отвода. После того, как наконечник 4 охладился, необходимо вначале обеспечить контакт его большого витка с тканью, причем пораженная ткань должна находиться внутри этого витка. Надежность

контакта осуществляется опорами 6 подвижного упора 5, который фиксируется на корпусе 1 рукой оператора. Благодаря этому достигается блокировка здоровой ткани от пораженной, т. е. происходит замораживание

ткани, окружающей злокачественную опухоль. После этого необходимо освободить подвижный упор 5 от усилий оператора и осуществить контакт остальных витков наконечника 4 непосредственно с опухолью. В течение всей операции упор 5 закрывает наконечник 4 от воздействия окрул:ающей среды и таким образом осуществляется его теплоизоляция. После окончания криовоздействия прекращается подача хладоагента в наконечник

4 и нроизводится его отогрев, который, например, может быть осуществлен посредством теплообмена между наконечнпком и окружающим его воздухом нли между наконечником п газом, подаваемым внутрь наконечнпка 1. В первом случае необходимо приподнять подвижный упор 5 и открыть этим самым доступ воздуха к наконечнику, во втором - подать газ под давлением в наконечник, используя для этого, например, канал 2 подвода и капал 3 отвода хладоагента. По окончании отогрева устройство снимается с поверхности ткани.

Формула изобретения

Устройство для локального замораживания ткани, содержащее теплоизолированный корпус, каналы подвода и отвода хладоагента, полый наконечник, отличающееся тем, что, с целью повышения скорости замораживания патологической ткани и уменьшения зоны разрушения здоровой ткани при замораживании патологической ткани от периферии к центру, наконечник выполнен в виде упругой конической спирали, один конец которой соединен с каналом подвода, другой -

с каналом отвода хладоагента, а на теплоизолированном корпусе подвижно установлен упор, взаимодействуюший с большим витком спирали наконечника.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство № 480411, кл. А 61В 17/36 1973 г. (прототип).
