Осадительный электрод электрофильтра Советский патент 1977 года по МПК B03C3/47

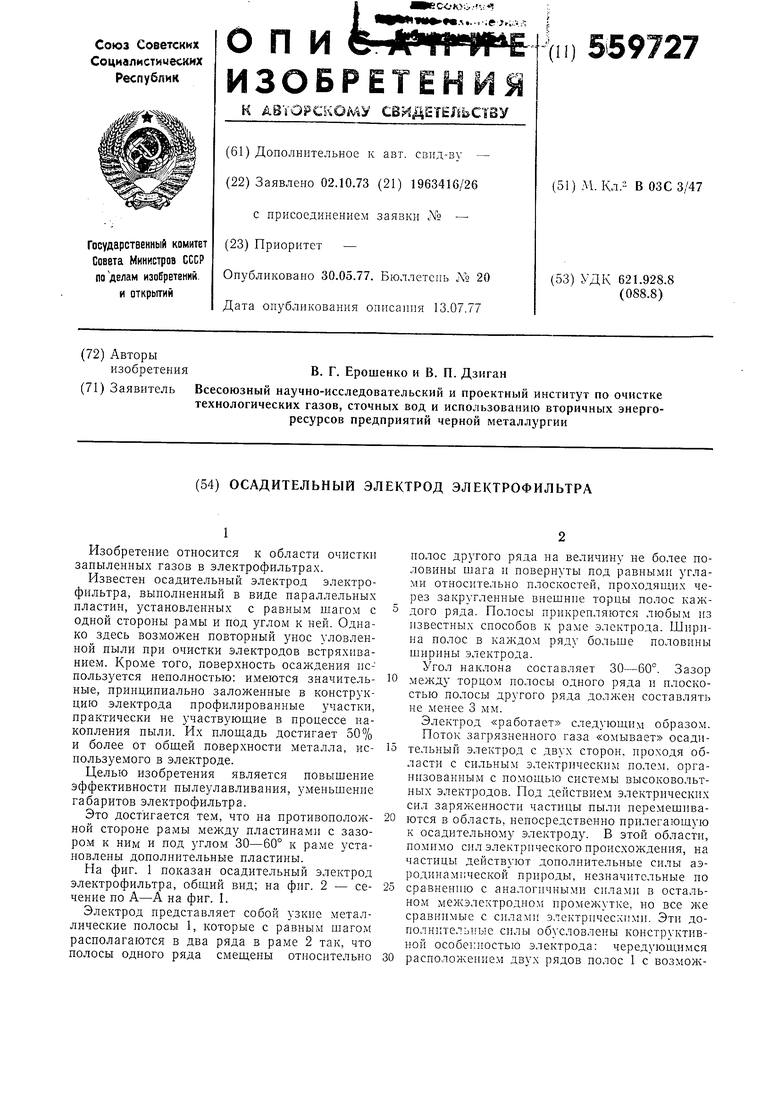

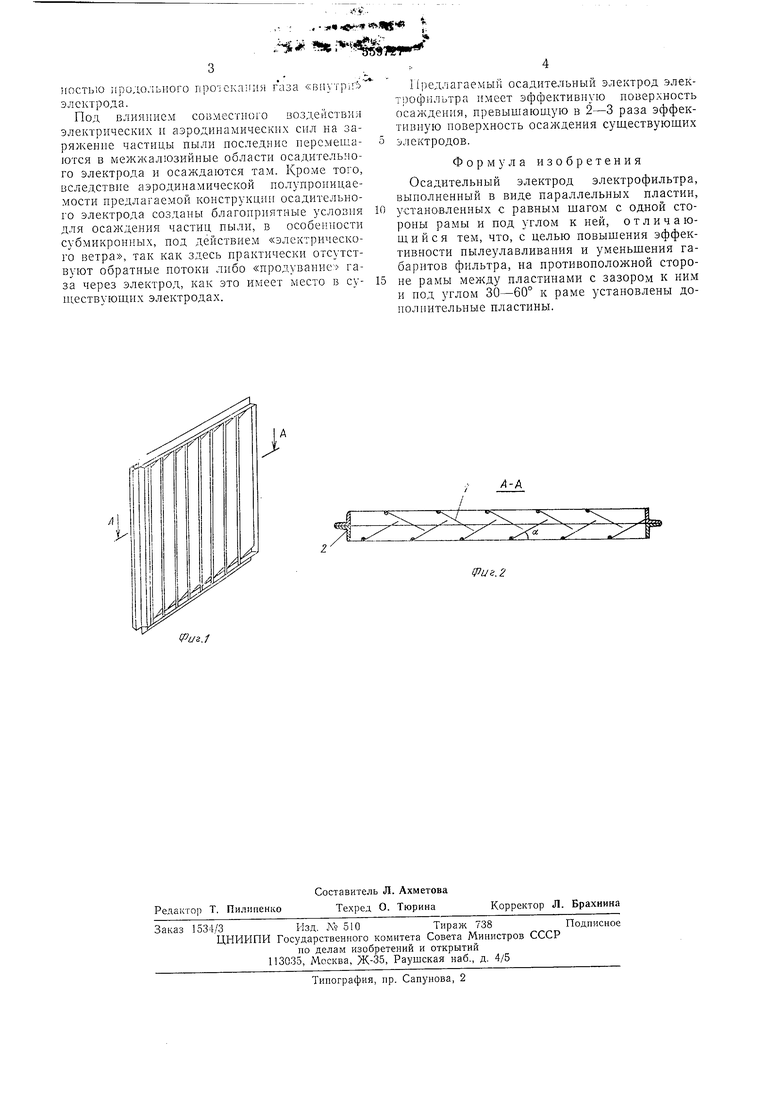

)остыо продольного просекания газа «eiiyrpi) электрода.

Под влиянием еовместного воздействии электричеекнх и аэродинамических сил на заряжение частицы пыли последние неремеша1ОТСЯ в межжалюзийные области осадительного электрода и осаждаются там. Кроме того, вследствие аэродинамической полупроиицаемости предлагаемой конструкции осадительного электрода созданы благоприятные условия для осаждения частиц пыли, в особенности субмикронных, под действием «электрического ветра, так как здесь ирактически отсутствуют обратные потоки либо «продуваиие газа через электрод, как это имеет место в существующих электродах.

И1)едлатаемый осадительпый электрод электрофильтра имеет эффективную поверхность осаждения, превыщающую в 2-3 раза эффективиую поверхность осаждения существующих электродов.

Формула изобретения

Осадительный электрод электрофильтра, выполненный в виде параллельных пластин, установленных с равным щагом с одной стороны рамы и под углом к ней, отличающийся тем, что, с целью повышения эффективности пылеулавливания и уменьшения габаритов фильтра, на противоположной стороне рамы между пластинами с зазором к ним и под углом 30-60° к раме установлены дополнительные пластины.
