Установка для обработки рудных геологических проб комаровского э.б. Советский патент 1977 года по МПК G01N1/20

.1

Изобретение относится к технике оиробования твердых полезных ископаемых и предназначено для обработки рудных проб в процессе подготовки их к различным видам лабораторных анализов.

Известен аппарат для периодического отбора из трубопровода пневмогранспортного устройства проб сыпучего материала для определения его расхода 1.

Апиарат имеет камеру выделения, в которой расположены входной и выходной патрубки, между которыми сооспо установлена па вертикальной оси труба с рукояткой.

Недостатком указанного аппарата является невозможность нолучения достоверной пробы из-за отсутствия усредняющего устройства.

Известен также пробоотборник, включающий дробилку ударного действия п пробоотбиратель для отбора пробы отдельными порциями через заданные промежутки времени 2.

Недостаток пробоотборника заключается в низкой производительности, которая ограничивается скоростью движения транспортеров и ковщевой конструкцией системы отбора, громоздкостью этой системы, не позволяющей оперативпо регулировать количество получаемой пробы и производить тщательную очистку ковщей, что приводит к заражению последующей пробы остатками предыдущей. Ковщевая

также малой

конструкция характеризуется точностью отбора,

является повыщение целью изооретения нроизводителыюсти и качества опробования

за счет равномерного раснределения обрабатываемого материала по площади выходного отверстия дробилки.

(Уш достигается тем, что установка снабжена расположенным под выпускной щелью дробилки восьмигранным сгустителем с треугольными гранями, образующими в нижней части квадрат, а проооотоиратель размещен под сгустителем и выполнен с двумя поворотными створками, образующими щель, при

этом створки повернуты под углом 45 к осям дробилки, причем величина щели, образуемой створками, изменяется на требуемую величину и регулируется от нулевого положения до полного перекрытия сечения щели.

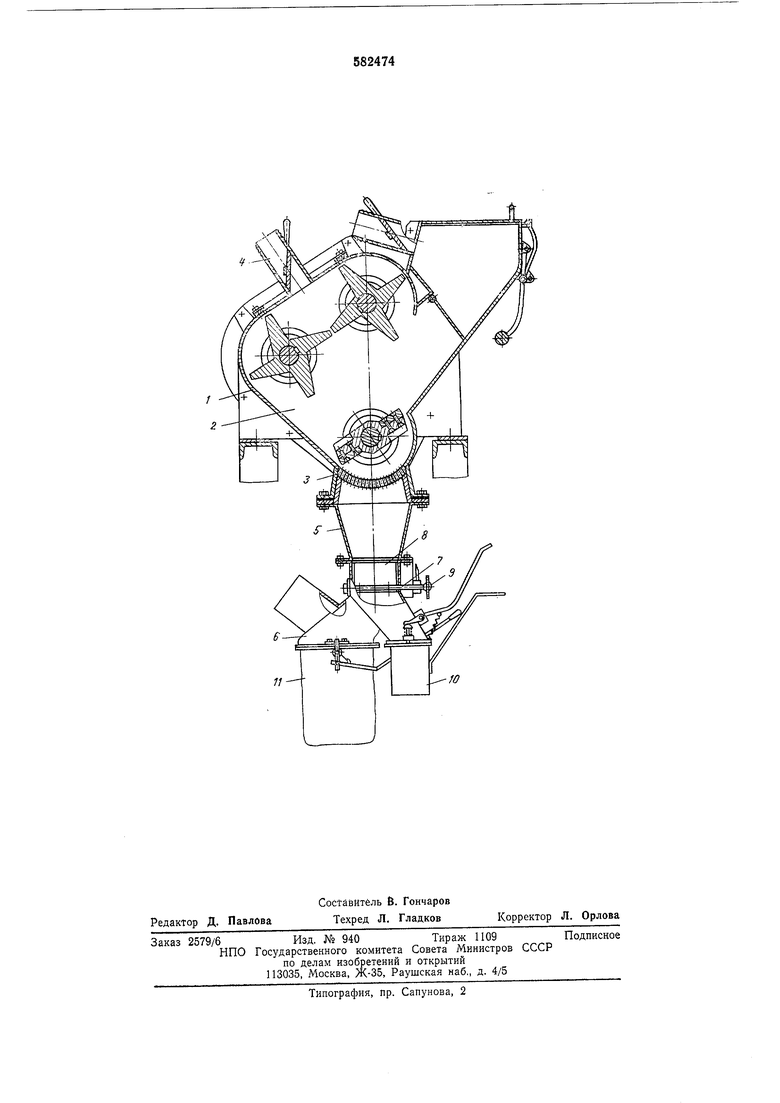

На чертеже изображена устаповка для обработки рудных геологических проб, поперечный разрез.

Установка для обработки рудных геологических проб состоит из дробилки 1 ударного

действия с камерой дроблепия 2, пропускной решетки 3, вентиляционной системы 4, сгустителя 5, пробоотбирателя 6 с регулирующим устройсгвом 7 с поворотпыми створками 8, маховичком 9, приемным стаканом 10 для лабораторной пробы и разгрузочного бункера И,

Установка работает следующим образом.

Раздробленный и перемешанный в дробилке 1 материал пробы поступает через пронускную решетку 3 в сгуститель 5, где он распределяется более равномерно, а благодаря noBepHjTOMy на 45° квадрату отбирается усредненная проба. Для получения требуемого количества лабораторной пробы поворотные створки 8 пробоотбнрателя 6 устапавливаются при помош,и маховичка 9 в определенное положение в зависимости от начального веса загруженного в бункер материала. Отобранная часть иробы, проходя в щель, образуемую поворотными створками, поступает в приемный стакан 10, герметично поджимаемый к пробоотбирателю. Остальной материал поступает в герметизированный разгрузочный бункер.

Эксплуатация опытных образцов з-стаповки показала значительное злучшение качества обработки геологических проб, что привело к повышению достоверности опробования, увеличению в среднем в 2,8 раза производительности труда прп одновременном снижении стоимости работ.

Формула изобретения

Установка для обработки рзда1ых геологических проб, включающая дробилку ударного

действия с герметичными загрузочными и разгрззочными устройствами, вентиляционную систему, нробоотбиратель, отличающаяся тем, что, с целью повышения производительности и качества опробования путем равномерного распределения обрабатываемого материала но площади выходного отверстия дробилки, она снабжена расположенным под выпускной щелью дробилки восьмигранным сгустителем с треугольными гранями, образующими в нижней части квадрат, а пробоотбиратель размещен под сгустителем и выполнен с двумя поворотными створками, образующими щель, при этом створки повернуты под

углом 45° к осям дробилки, причем величина щели, образуемой створками, изменяется на требуемую величину и регулируется от нулевого полол ения до полного перекрытия сечения щели.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР JYg 112109, кл. G 01п 1/20, 1956.

2. Авторское свидетельство СССР №150246, кл. G 01п 1/20, 1961.
