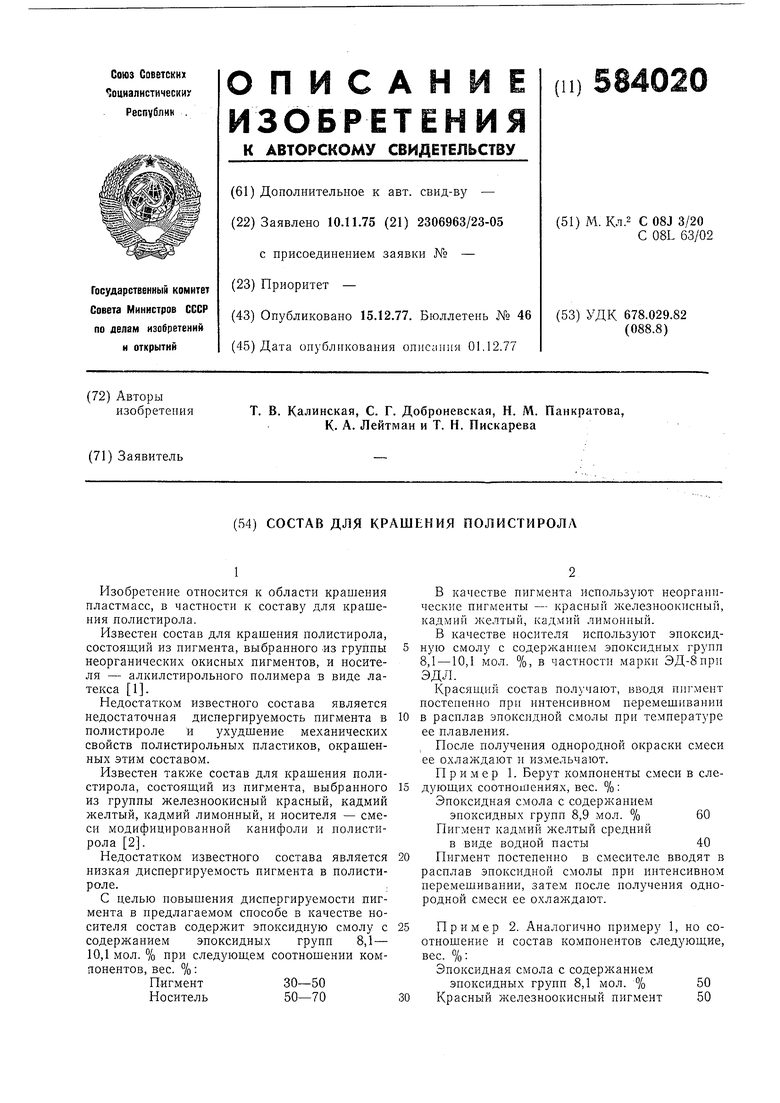

Состав для крашения полистирола Советский патент 1977 года по МПК C08J3/20 C08L63/02

Изобретение относится к области крашения пластмасс, в частности к составу для крашения полистирола.

Известен состав для крашения иолистнрола, состоящий из пигмента, выбранного из группы неорганических окисных пигментов, и носителя - алкилстирольного полимера в виде латекса 1.

Недостатком известного состава является недостаточная диспергируемость нигмента в полистироле и ухудшение механических свойств полистирольных пластиков, окрашенных этим составом.

Известен также состав для крашения полистирола, состояш,ий из пигмента, выбранного из группы железноокисный красный, кадмий желтый, кадмий лимонный, и носителя - смеси модифицированной канифоли и полистирола 2.

Недостатком известного состава является низкая дисиергируемость пигмента в полистироле..

С целью повышения диспергируемости пигмента в предлагаемом способе в качестве носителя состав содержит эпоксидную смолу с содержанием эпоксидных групп 8,1 - 10,1 мол. % при следующем соотношении компонентов, вес. %:

Пигмент30-50

Носитель50-70

В качестве пигмента иснользуют неорганнческие пигменты - красный железноокисный, кадмий желтый, кадмий лимонный.

В качестве носителя используют эиоксидную смолу с содержанием эпоксидных груии 8,1 -10,1 мол. %, в частности марки ЭД-8нри ЭДЛ.

Красяи 1,ий состав получают, вводя пигмент постеиенио при интенсивном перемешивании в раснлав эпоксидной смолы при температуре ее плавления.

После нолзчеиия однорол,ной окраски смеси ее охлаждают и измельчают.

Пример 1. Берзт компоненты смеси в следуюших соотношениях, вес. % :

Эпоксидная смола с содержанием

эпоксидных груии 8,9 мол. %60

Пигмент кадмий желтый средний

в виде водной пасты40

Пигмент постепенно в смесителе вводят в расилав эпоксидной смолы при интенсивном иеремешивании, затем после нолучения однородной смеси ее охлаждают.

Пример 2. Аналогично примеру 1, но соотношение и состав компонентов следующие, вес. %:

о

Эпоксидная смола с содержанием

эпоксидных грунп 8,1 мол. %

50 50 Красный железноокисный пигмент

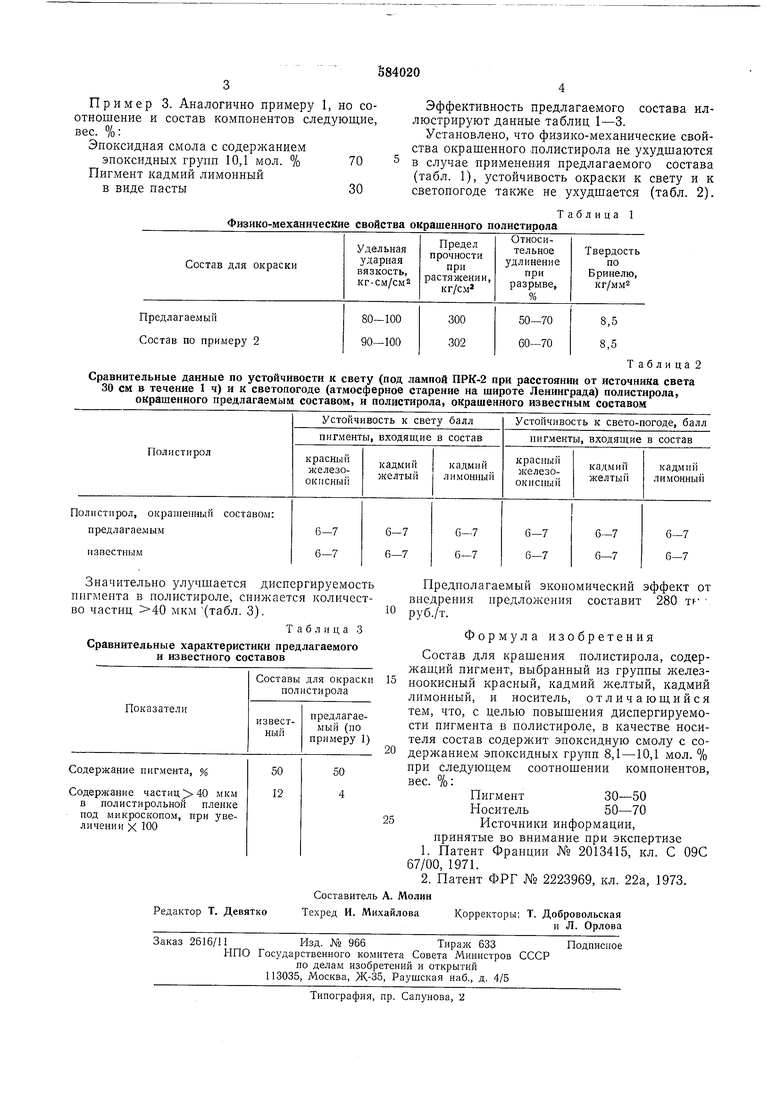

Пример 3. Аналогично примеру 1, но соотношение и состав компонентов следующие, вес. %: Эпоксидная смола с содержанием

эпоксидных групп 10,1 мол. %70

Пигмент кадмий лимонный

в виде пасты30

Физико-механические свойства окрашенного полистирола

Эффективность предлагаемого состава иллюстрируют данные таблиц 1-3.

Установлено, что физико-механические свойства окрашенного полистирола не ухудшаются в случае применения предлагаемого состава (табл. 1), устойчивость окраски к свету и к светопогоде также не ухудшается (табл. 2).

Таблица 1

Сравнительные данные по устойчивости к свету (под лампой ПРК-2 при расстоянии от источника света

30 см в течение 1 ч) и к светопогоде (атмосферное старение на широте Ленинграда) полистирола,

окрашенного предлагаемым составом, и полистирола, окрашенного известным составом

Таблица2
