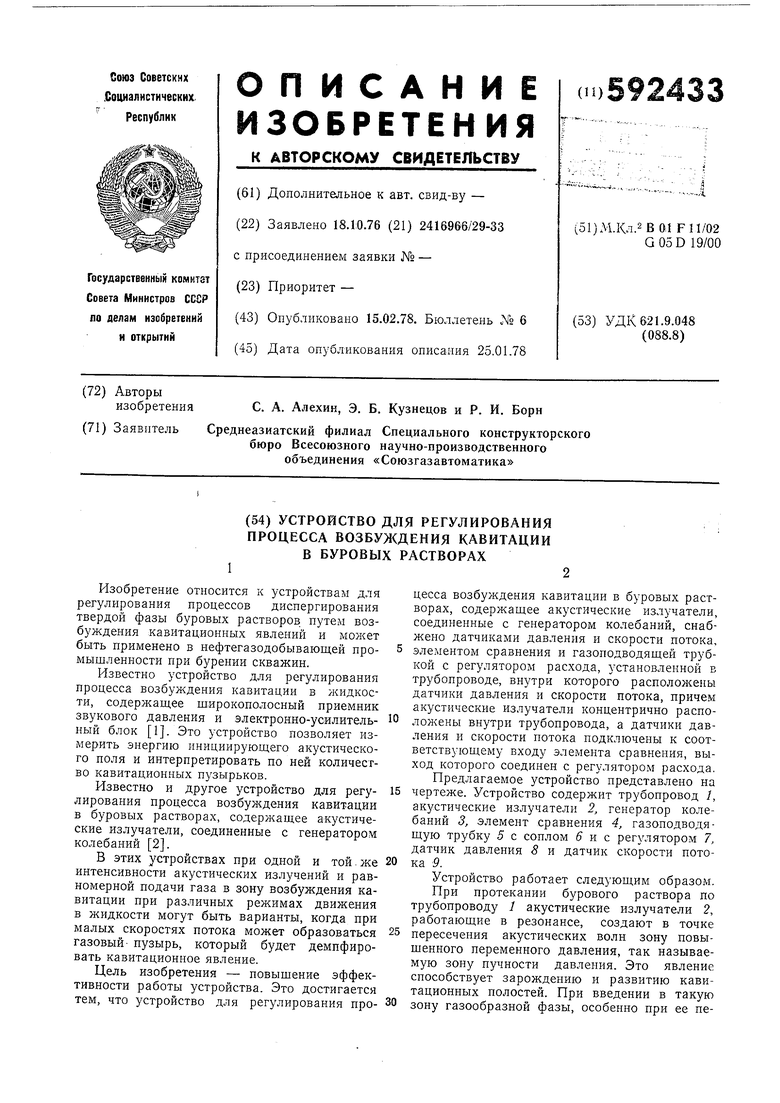

Устройство для регулирования процесса возбуждения кавитации в буровых растворах Советский патент 1978 года по МПК B01F11/02 G05D19/00

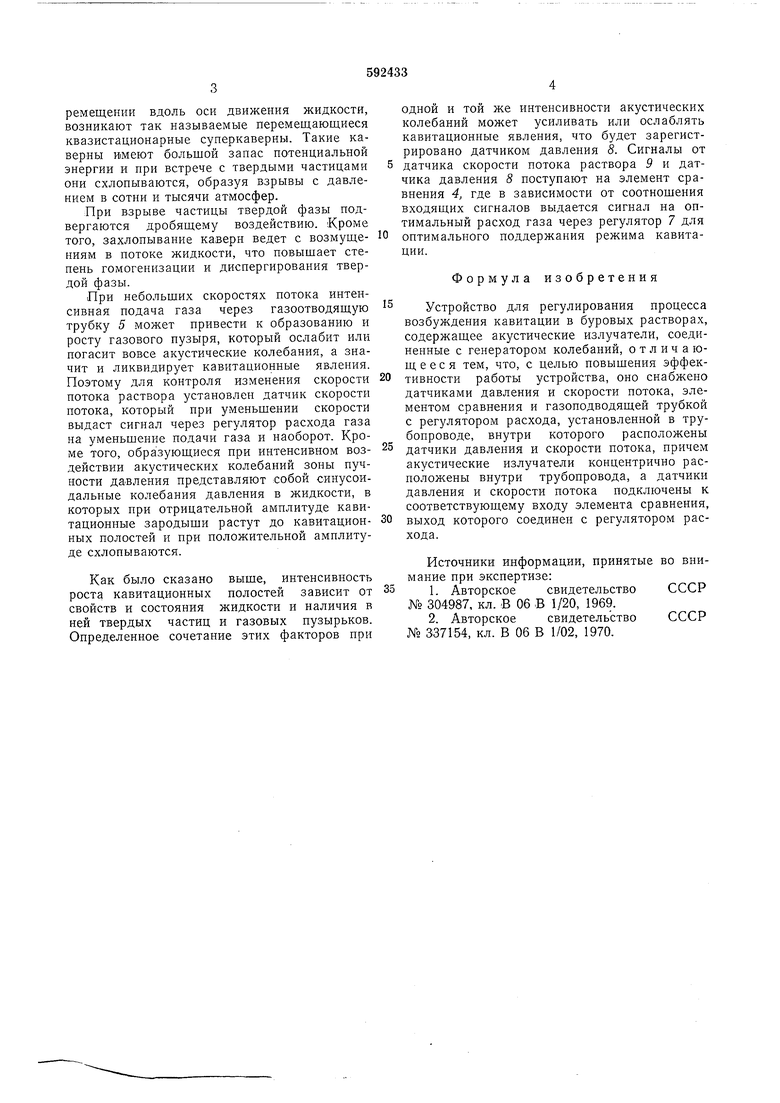

ремещении вдоль оси движения жидкости, возникают так называемые перемещающиеся квазистационарные суперкаверны. Такие каверны имеют большой запас нотенциальной энергии и при встрече с твердыми частицами спи схлопываются, образуя взрывы с давлением в сотни и тысячи атмосфер.

При взрыве частицы твердой фазы подвергаются дробящему воздействию. Кроме того, захлопывание каверн ведет с возмущениям в потоке жидкости, что повышает степень гомогенизации и диспергирования твердой фазы.

При небольших скоростях потока интенсивная подача газа через газоотводящую трубку 5 может привести к образованию и росту газового пузыря, который ослабит или погасит вовсе акустические колебания, а значит и ликвидирует кавитационные явления. Поэтому для контроля изменения скорости потока раствора установлеп датчик скорости потока, который при уменьшении скорости выдаст сигнал через регулятор расхода газа на уменьшение подачи газа и наоборот. Кроме того, образующиеся при интенсивном воздействии акустических колебаний зоны пучности давления представляют собой синусоидальные колебания давления в жидкости, в которых при отрицательной амплитуде кавитационные зародыши растут до кавитационных полостей и при положительной амнлитуде схлопываются.

Как было сказано выше, интенсивность роста кавитационных полостей зависит от свойств и состояния жидкости и наличия в ней твердых частиц и газовых иузырьков. Определенное сочетание этих факторов при

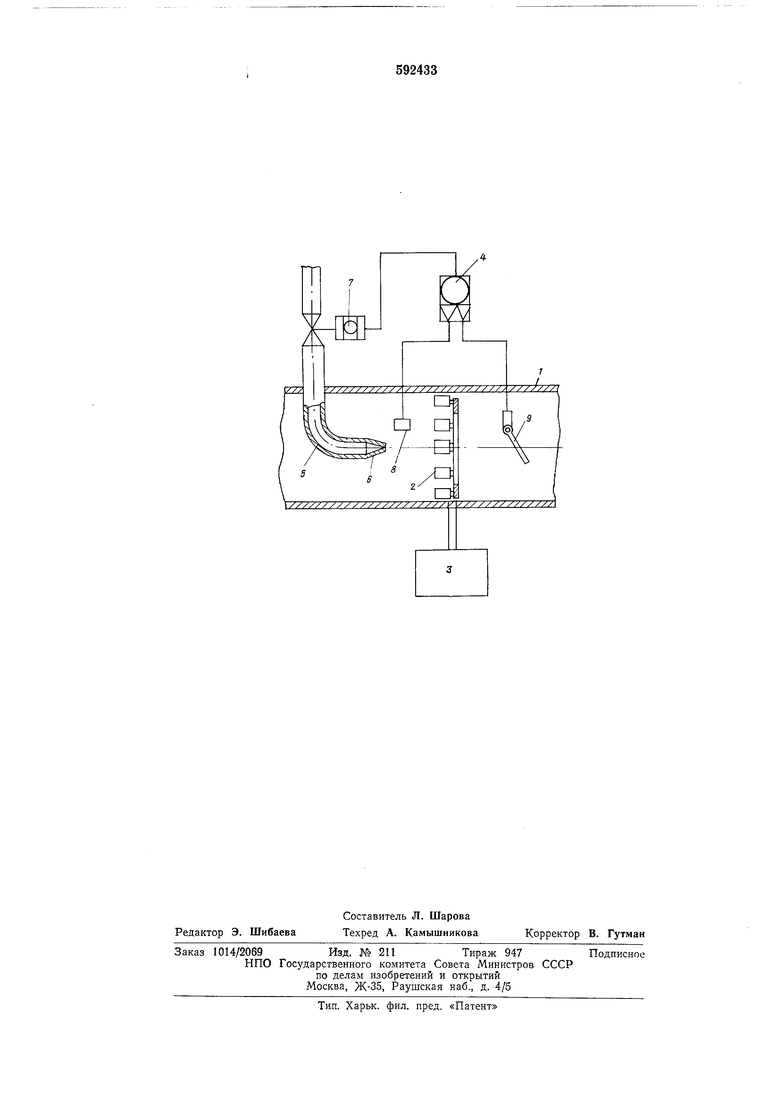

одной и той же интенсивности акустических колебаний может усиливать или ослаблять кавитационные явления, что будет зарегистрировано датчиком давления 8. Сигналы от датчика скорости потока раствора 9 и датчика давления 8 поступают на элемент сравнения 4, где в зависимости от соотношения входящих сигналов выдается сигнал на оптимальный расход газа через регулятор 7 для оптимального поддержания режима кавитации.

Формула изобретения

Устройство для регулирования процесса возбуждения кавитации в буровых растворах, содержашее акустические излучатели, соединенные с генератором колебаний, отличающееся тем, что, с целью повышения эффективности работы устройства, оно снабжено датчиками давления и скорости потока, элементом сравнения и газоподводящей трубкой с регулятором расхода, установленной в трубопроводе, внутри которого расположены датчики давления и скорости потока, причем акустические излучатели концентрично расположены внутри трубопровода, а датчики давления и скорости потока подключены к соответствующему входу элемента сравнения,

выход которого соединен с регулятором расхода.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 304987, кл. В 06 В 1/20, 1969.

2. Авторское свидетельство СССР № 337154, кл. В 06 В 1/02, 1970.
