Раствор для химического травления титана Советский патент 1978 года по МПК C09K13/04

ИзобретеЕ1ие относится к разработке состава раствора, 1 редназиаче1;ного для химического травления титана или сп.павов титана и может найти применение в производстве полуфабршсатов титана и его сплавов.

Известен раствор д.пя трав.ления титана, включа.ющии азотн.ую и плавиковую кислоты в различных концентрациях ij . Например, HSuecieK раствор состава; Н F (0,) 4-90 мл/л, НМОд. ) 15--370 мл/л .

Чравление сплавов титана в известном растворе характеризуется следующими Особенностями. При относительном увеличении содержания плавиковой кислоты и уменьшении содержания азотной кислоты можно получить практически любые требуемые скорости травления. Однако при этом травление происходит в области потенциалов активного растворения титана иего сплавов. Процесс травления сопровождается интенсивным выделенн м водооола. Это поиводит к значительному паводороживанию сплавов, что является недопустимым по техническим условиям. Для того, чтобы избежать наводороживаиия сплавов травление ведут в растворах, содержсадих

сравнительно небольшое количество плавиковой и значительное азотной кислот В этом случае травление nponcxo.MJiT в области потенциалов пассигзного со-тояния титана и сплавов титана, процесс травления не сопровождается вши- лением водорода и наводороживания сп..пВОВ не происходит. Существенным й:едостатком травильр ых растворов в этом случае являются 1евысокие скорости травления. Для того, чтобы повыс -ть скорость травления необходимо повышать концентрацию как плавиковой, так и еще в большей степени азотной кислот. Это у.худшает санитаряо-гигиенические условия работы, повышает требования к мероприятиям по технике безопасности и удорожает процесс травления.

Наиболее близким по технической сущности является состав для травления титана, включающий азотную,плавиковую кислоты и моль щелочноземельного металла, в частности соль кальция| 2 {. Однако, известный раствор также не обеспечивает повышение скорости травления.

С целью повьзшеиия скорости травления титана и сплавов титана в

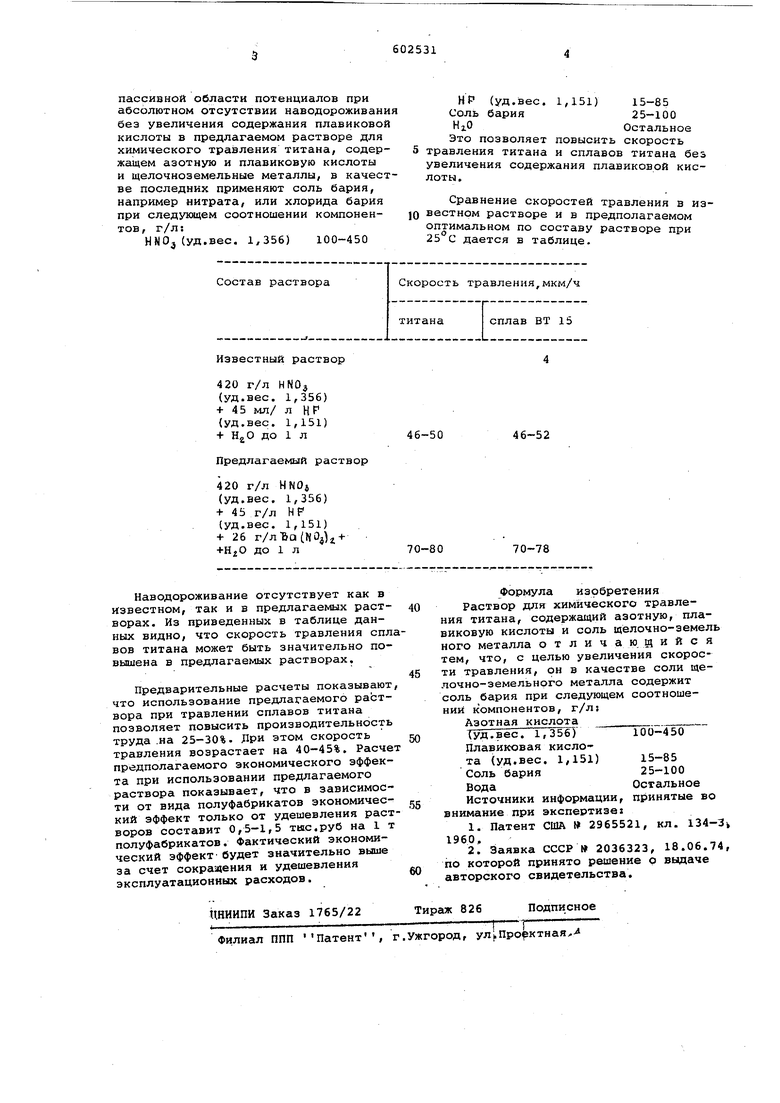

пассивной области потенциалов при абсолютном отсутствии наводороживания без увеличения содержания плавиковой кислоты в предлагаемом растворе для химического травления титана, содержаацем азотную и плавиковую кислоты и щелочноземельные металлы, в качестве последних применяют соль бария, например нитрата, или хлорида бария при следующем соотношении компонентов, г/л;

НКОз(уд.вес. 1,356) 100-450

HP (уд.вес. 1,151) 15-85 Соль бария25-100

HiOОстальное

Это позволяет повысить скорость 5 травления титана и сплавов титана без увеличения содержания плавиковой кислоты.

Сравнение скоростей травления в иэJQ вестном растворе И в предполагаемом оптимальном по составу растворе при 25 С дается в таблице.
