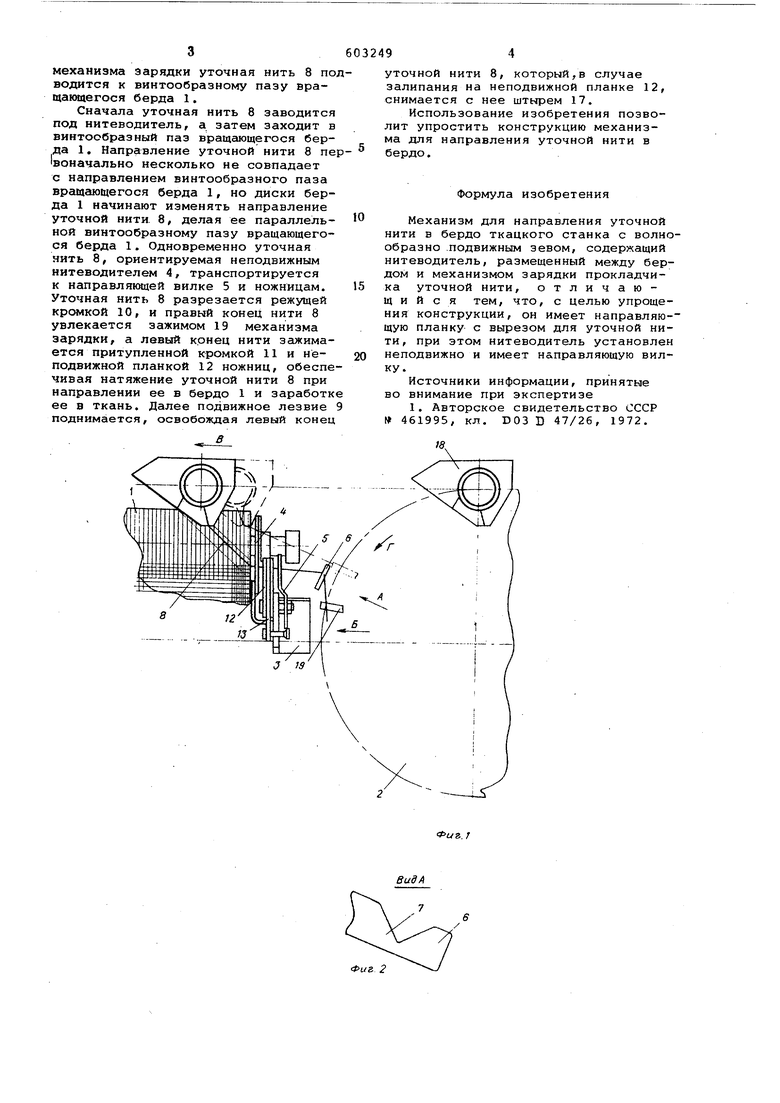

механизма эарядки уточная нить 8 по водится к винтообразному пазу вращающегося берла 1. Сначала уточная нить 8 заводится под нитеводитель, а затем заходит в винтообразный паз вращеиощегося берда 1. Направление уточной нити 8 пе воначально несколько не совпадает с направлением винтообразного паза вращающегося барда 1, но диски берда 1 начинают изменять направление уточной нити 8, делая ее параллельной винтообразному пазу вращающегося берда 1. Одновременно уточная нить 8, ориентируемая неподвижным нитеводителем 4, транспортируется к направляющей вилке 5 и ножницам. Уточная нить 8 разрезается режущей кромкой 10, и правый конец нити 8 увлекается зажимом 19 механизма зарядки, а левый конец нити зажимается притупленной кромкой 11 и неподвижной планкой 12 ножниц, обеспе чивая натяжение уточной нити 8 при направлении ее в бердо 1 и заработк ее в ткань. Далее подвижное лезвие поднимается, освобождая левый конец уточной нити 8, который,в случае залипания на неподвижной планке 12, снимается с нее штырем 17. Использование изобретения позволит упростить конструкцию механизма для направления уточной нити в бердо. Формула изобретения Механизм для направления уточной нити в бердо ткацкого станка с волнообразно .подвижным зевом, содержащий нитеводитель, размещенный между бердоМ и механизмом зарядки прокладчика уточной нити, отличающийся тем, что, с целью упрощения конструкции, он имеет направляю-щую планку с вырезом для уточной нити, при этом нитеводитель установлен неподвижно и имеет направляющую вилку. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР 461995, кл. D03 D 47/26, 1972.
Фиг 2
BuS6
17
16
IS
. J
