Функциональный преобразователь Советский патент 1978 года по МПК G06G7/26

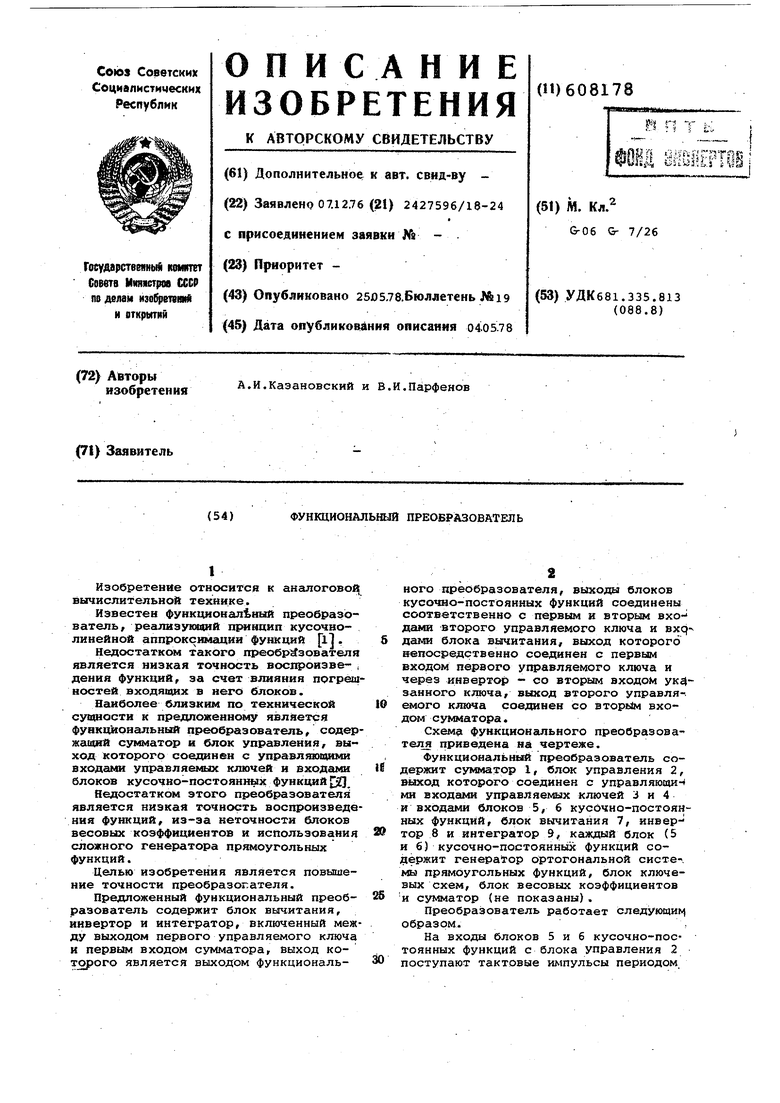

Описание патента на изобретение SU608178A1

1

Изобретение относится к аналоговой вычислительной технике.

Известен функциональный преобразователь, реалнзукедий принцип кусочнолинейной аппроксимации функций Х.

Недостатке такого преобразователя является низкая точность воспроизве- , дения функций, за счет влияния погрешностей входящих в него блоков.

Наиболее близким по технической СУ1ЦНОСТИ к предложенному является функциональный преобразователь, содержащий сумматор и блок управления, выход которого соединен с управляющими входами управляемых ключей и блоков кусочно-постоянных функций J30,

Недостатком зтого преобразователя является низкая точность воспроизведения функций, из-за неточности блоков весовых коэффихшентов и использования сложного генератора прямоугольных функций.

Целью изобретения является повышение точности преобразогателя.

Предложенный функциональный преобразователь содержит блок вычитания, инвертор и интегратор, включенный между выходом первого управляемого ключа и первым входом сумматора, выход которого является выходом функционального преобразователя, выходы блоков кусочно-постоянных функций соединены соответственно с первым и вторым вхо-дами второго управляемого ключа и Bxq

блока В1 читания, выход которого непосредственно соединен с первым входом первого управляемого ключа и через инвертор - со вторым входом ук занного ключа, выход второго управля-.

емого ключа соединен со аторЫм входом сумматора.

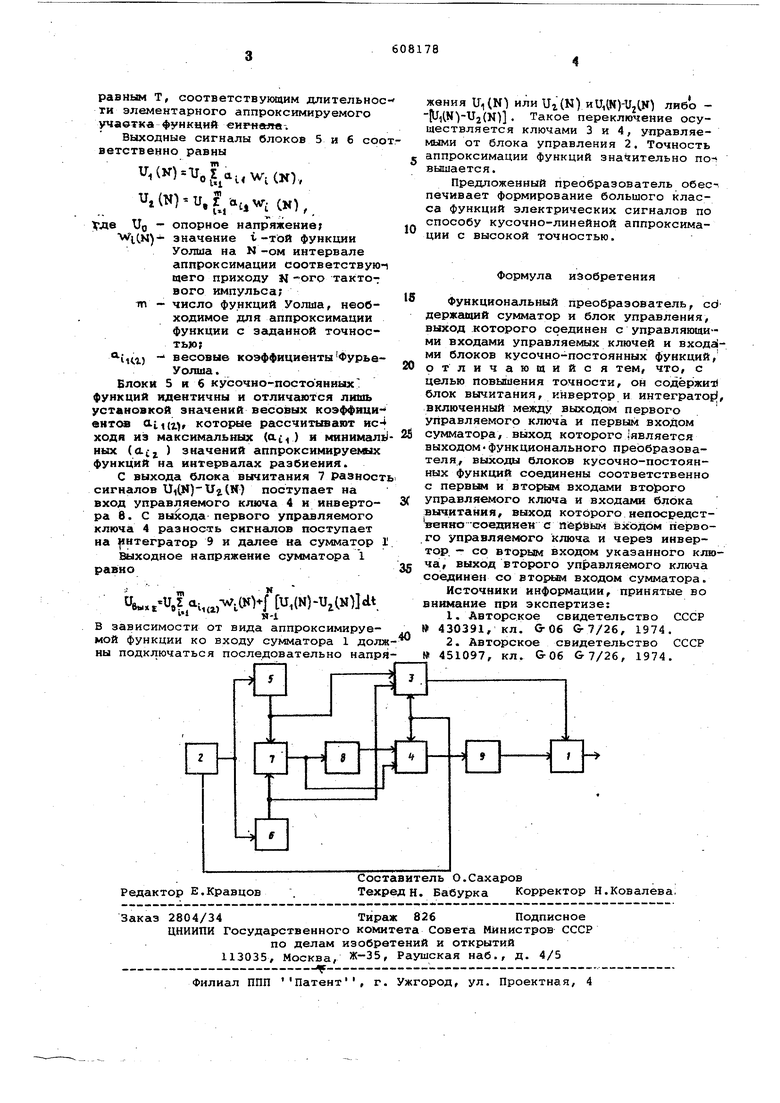

Схема функционального преобразователя приведена на чертеже.

Функциональными преобразователь содержит сумматор 1, блок управления 2, выход которого соединен с управляющич ми входами управляемых ключей 3 и 4 и входами блоков 5, 6 кусОчно-постоянных функций, блок вычитания 7, инвер-тор 8 и интегратор 9, каждый блок (5 и 6) кусочно-постоянных функций содержит генератор ортогональной еноте-. Mta прямоугольных функций, блок ключевых схем, блок весовых коэффициентов

и сумматор (не показаны).

Преобразователь работает следующи1«| образом.

На входы блоков 5 и 6 кусочно-постоянных функций с блока управления 2

поступают тактовые импульсы периодом.
