Делитель потока для препаративного газового хроматографа Советский патент 1978 года по МПК G01N31/08

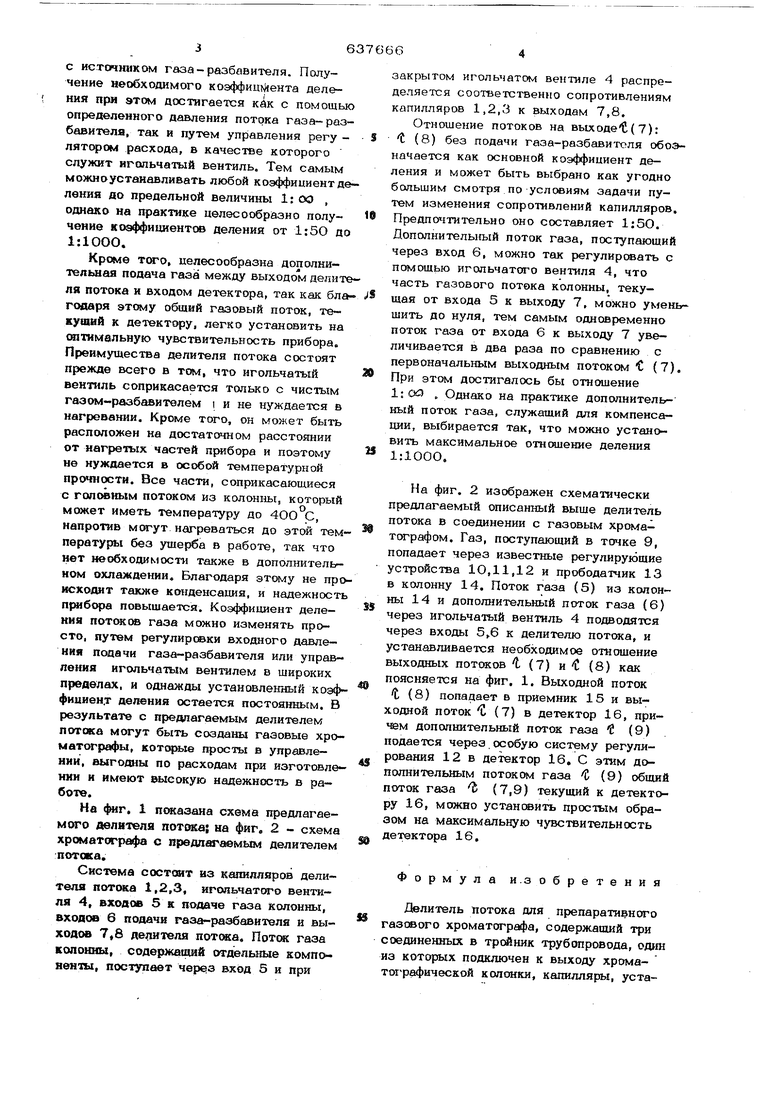

с источником газа-разбавителя. Получение необходимого коэффиц(ента деления при этом достигается как с помощью определенного давления потока газа-разбавителя, так и путем управления регу лятором расхода, в качестве которого служит HronbHaibiA вентиль. Тем самым можноустанавливать любой коэффициентде лення до предельной величины 1: С5О , однако на практике целесообразно получение коэффициентов деления от 1:5О до 1:1ООО. Кроме тс«го, целесообразна дополнительная подача газа между выходом делите ля потока и входом детектора, так как бла гооаря общий газовый поток, те кущий к детектору, легко установить на (штимальную чувствительность прибора. Преимущества делителя потока состоят прежде всего в том, что игольчатый вентиль соприкасается только с чистым газом-разбавителем i и не нуждается в нагревании. Кроме того, он может быть расположен на достаточном расстоянии от нагретых частей пртбора и поэтому не нуждается в особой температурной прочности. Все части, соприкасающиеся с ГОПО0НЫМ потоком из колонны, который может иметь температуру до 4ОО С, напротив могут нагреваться до этой тем пературы без ущерба в работе, так что нет необходимости также в дополнительном охлаждении. Благодаря этому не про искош(Т также конденсация, и надежност прибора повышается. Коэффициент деления потоков газа можно изменять просто, путем регулиро&ки входного давления подачи газа-разбавителя или управления игольчатым вентилем в широких пределах, и однажды установленный коэф фициент деления остается постоянньгм. В результате с предлагаемым делителем потока могут быть созданы газовые хроматографы, KOTOfHbie просты в управлении, выгодны по расходам при изготовле нии и имеют высокую надежнсють в работе. На (г, 1 псжазана схема предлагаемого делителя потока; на фиг. 2 - схема хроматографа с предлаг ивмым делителем :потока. Система состоит из капилляров делителя потока 1,2,3, игольчатого вентиля 4, входов 5 к подаче газа колонны, входов 6 подачи газа-разбавителя и выходов 7,8 де штеля потсжа. Потсж газа колонны, содержащий отдельные компояен1ы, поступает вход 5 и при акрытом игольчатом вентиле 4 распрееляется соответственно сопротивлениям апилляров 1,2,3 к выходам 7,8. Отношение потоков на выходеС(7): (8) без подачи газа-разбавитоля обозачается как основной коэффициент деения и может быть выбрано как угодно ольшим смотря по уел сеням задачи пуем изменения сопротивлений капилляров. Предпочтительно оно составляет 1:5О. Дополнительный поток газа, поступающий через вход 6, можно так регулирсжать с помощью игольчатого вентиля 4, что часть газового потока колонны, текущая от входа 5 к выходу 7, можно уменьшить до нуля, тем самым одновременно поток газа от входа 6 к выходу 7 увеличивается в два раза по сравнению с первоначальным выходаым потоком С (7), При этом достигалось бы отношение . Однако на практике дополнительный поток газа, служащий для компенсации, выбирается так, что можно установить максимальное отношение деления 1:1000. На фиг. 2 изображен схематически предлагаемый описанный выше делитель потока в соединении с газовым хроматсграфом. Газ, поступающий в точке 9, попадает через известные регулирук щие устройства 10,11,12 и прободатчик 13 в колонну 14. Поток газа (5) из колонны 14 и дополнительный поток газа (6) через игольчатый вентиль 4 подводятся через входы к делителю потсяса, и устанавливается необходимое отношение выходных потоков 1 (7) и (8) как поясняется на фиг. 1. Выходной поток t (8) попадает в приемник 15 и выходной поток С (7) в детектор 16, причем дополнительный поток газа f (9) подается через особую систему регулирования 12 в детвктор 16. С этим дополнительным потоком газа С (9) общий поток газа (7,9) текущий к детектору 16, можно установить простым образом на максимальную чувствительность детектора 16. Формула и.з обретения Делитель потока для препаратиэного газового xpOMaTorpoJja, содержащий три соединенных в тройник трубопровода, один из которых подключен к выходу хроматографической колонки, капилляры, уста563новленные на двух других трубопроводах, отличающееся тем, что, с целью повышения точности давления высокотемпературных ПОТОК, к одному из тру.бопроводов с капилляром подключен дополнительный трубопровод с установленным на нем регулятором расхода, соединенный с источником газа-разбавителя. G Источники информации, принятые во внимание при экспертизе: 1. Сакодынский К. .Приборы для хроматографии, М,, 1973, с. 79. 2/HatuPe; 198, № 4881, 681-682, 1963.
