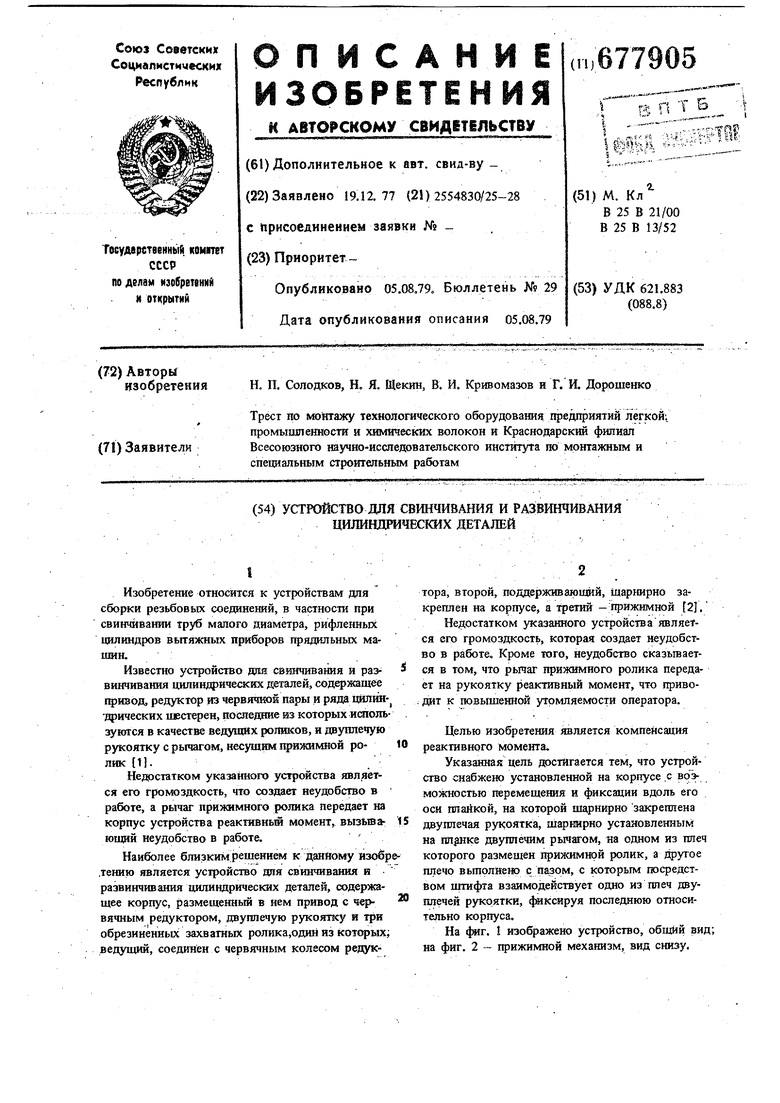

Устройство для свинчивания и развинчивания цилиндрических деталей Советский патент 1979 года по МПК B25B21/00 B25B13/52

Изобретение относится к устройствам для сборки резьбовых соединений, в частности при свинчивании труб малого диаметра, рифленных цилиндров вытяжных приборов прядильных машин. Известно устройство для свинчивания и развинчивания цилиндрических деталей, содержащее гфивод, редуктор из червячкой пары и ряда цилиндрических шестерен, последние йз которых ишоль зуются в качестве ведущих роликов, и двуплечую рукоятку с рычагом, несущим прижимной ролик 11. Недостатком указанного устройства является его громоздкость, что создает неудобство в работе, а рычаг прижимного ролика передает на корпус устройства реактивный момент, вызьтвающнй неудобство в работе. Наиболее близким решением к данному изобр тению является устройство дяя свинчивания и развинчивания цилиндрических деталей, содержащее корпус, размещенный в нем привод с червячным редуктором, двуплечую рукоятку и три обрезннениых захватных ролика,одиН из которых; ведзоций, соединен с червячным колесом редуктора, второй, поддерживающий, Щарнирно закреплен на корпусе, а Третий - прижимной 2, Недостатком указанного устройства является его громоздкость, которая создает неудобство в работе. Кроме того, неудобство сказьтается в том, что рычаг прижимного ролика передает на рукоятку реактивный момент, что приводит к повышенной утомляемости оператора. Целью изобретения является компенсация реактивного момента. Указанная цель достигается тем, что устройство снабжено установленной на корпусе .с возможностью перемещения и фиксации вдоль его оси ппайкой, на которой шдрнирно закреплена двуплечая рукоятка, шарнирно установленным на двуплечим рьяагом, на одном из плеч которого размещен прижимной ролик, а другое плечо вьшолнено с пазом, с которьпи посредством пгтифта взаимодействует одно из плеч двуплечей рукоятки, фиксируя последнюю относительно корпуса. На фкг, I изображено устройство, общий вид; на фиг. 2 - прижимной механизм, вид снюу.
