Форштевень для ледоколов типа "Ермак" Советский патент 1948 года по МПК B63B35/08 B63B3/46

Заявлено 14 ноября 1947 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 370290

Опубликовано 31 августа 1948 года

Одним из распространенных приемов форсирования ледоколами сплошного ледяного поля является использование их живой силы и давления, создаваемого винтами для вползания на лед.

Если несколько видоизменить устройство форштевня ледокола и использовать живую силу ледокола и давление его винтов не только на вползание ледокола на лед, но и на надрез кромки ледяного поля, то можно значительно улучшить разрушение ледяного поля, что имеет целью предлагаемая конструкция режущего устройства.

Отличительной особенностью настоящего изобретения является выполнение режущего устройства в виде зубчатого ножа 2, жестко укрепленного непосредственно на форштевне.

Зубья 3 ножа расположены на всех его гранях, и толщина ножа увеличивается по мере приближения к килю.

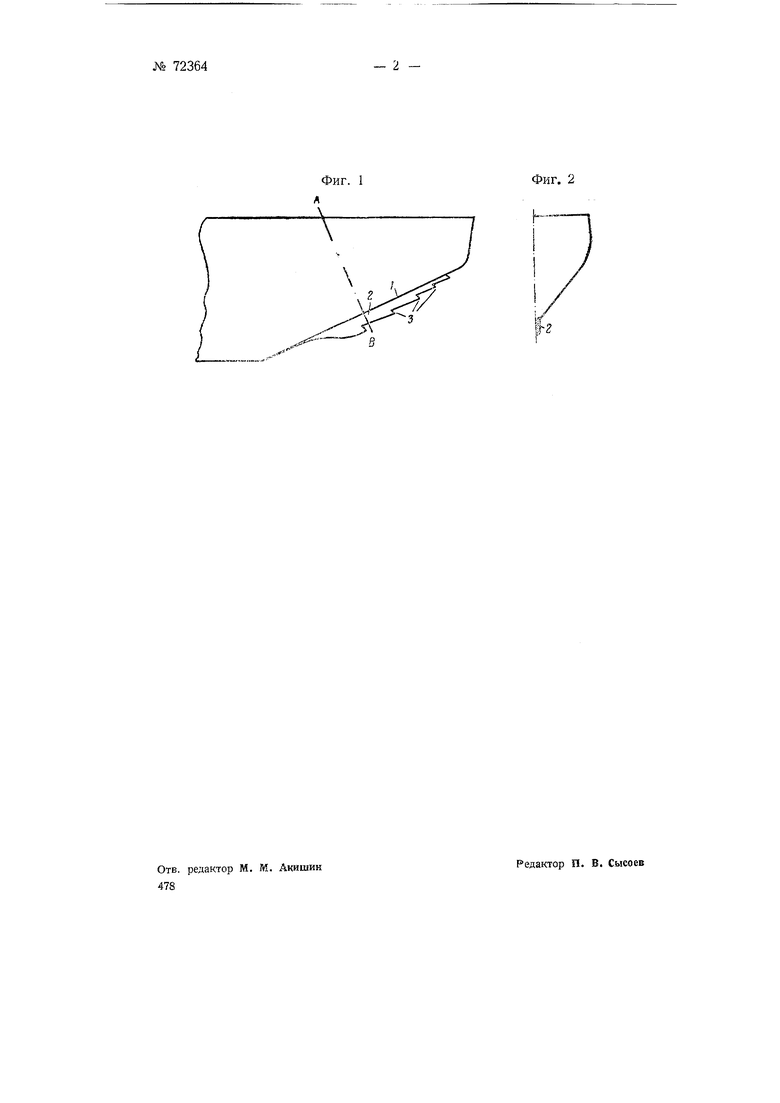

На фиг. I схематически изображен

вид сбоку носовой части ледокола, снабженной режущим устройством, на фиг. 2 - разрез по А-В фиг. 1.

На наклонной части форштевня 7 жестко укреплено режущее устройство.

Толщина ножа может увеличиваться по мере приближения к килю.

Одновременно с вползанием ледокола на лед происходит прорезание льда ножом.

Предмет изобретения

1.Форштевень для ледоколов типа «Ермак, снабженный монтированным на его наклонной части устройством для резания льда, отличающийся тем, что режущее устройство выполнено в виде зубчатого ножа, жестко укрепленного непосредственно на форштевне.

2.Форма выполнения форштевня по п. 1, отличающаяся тем, что нож осуществлен с увеличивающейся по мере приближения к килю толщиной, а зубья расположены на всех его гранях.

Фиг. 1
