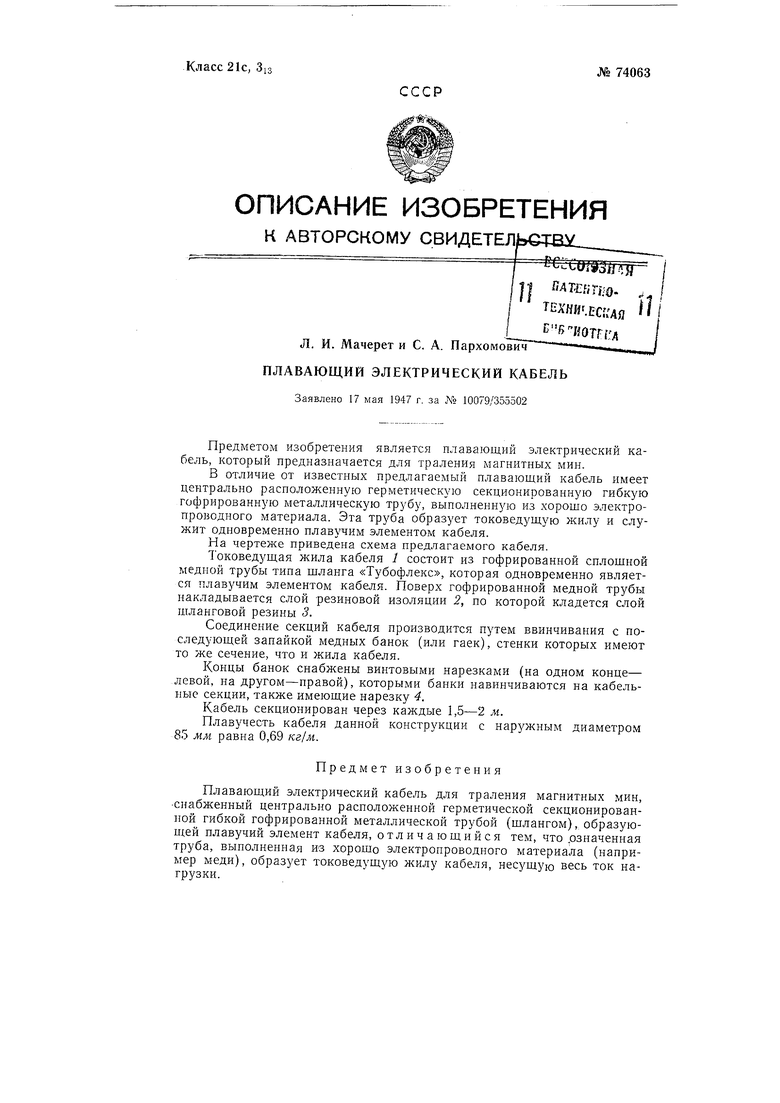

Плавающий электрический кабель Советский патент 1949 года по МПК H01B7/12

Предметом изобретения является ПоТавающий электрический кабель, который предназначается для траления магнитных мин.

В отличие от известных предлагаемый плавающий кабель имеет центрально расположенную герметическую секционированную гибкую гофрированную металлическую трубу, выполненную из хорошо злектропроводного материала. Эта труба образует токоведущую жилу и служит одновременно плавучим элементом кабеля.

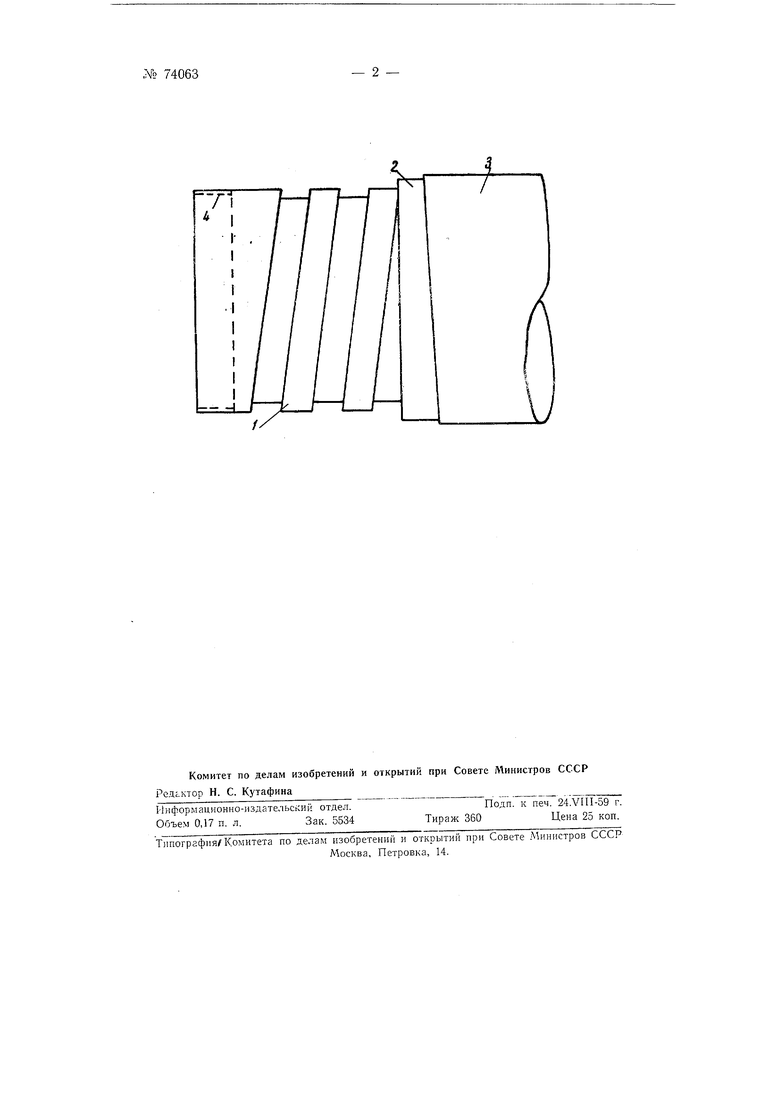

На чертеже приведена схема предлагаемого кабеля.

Токоведущая жила кабеля 1 состоит из гофрированной сплошной медной трубы типа шланга «Тубофлекс, которая одновременно является плавучим элементом кабеля. Поверх гофрированной медной трубы накладывается слой резиновой изоляции 2, по которой кладется слой шланговой резины 3.

Соединение секций кабеля производится путем ввинчивания с последующей запайкой медных банок (или гаек), стенки которых имеют то же сечение, что и жила кабеля.

Концы банок снабжены винтовыми нарезками (на одном конце- левой, на другом-правой), которыми байки навинчиваются на кабельные секции, также имеющие нарезку 4.

Кабель секционирован через каждые 1,5-2 м.

Плавучесть кабеля данной конструкции с наружным диаметром 85 мм равна 0,69 кг/м.

Предмет изобретения

Плавающий электрический кабель для траления магнитных мин, снабженный центрально расположенной герметической секционированной гибкой гофрированной металлической трубой (шлангом), образующей плавучий элемент кабеля, отличающийся тем, что .означенная труба, выполненная из хорошо электропроводного материала (например меди), образует токоведущую жилу кабеля, несущую весь ток нагрузки.
