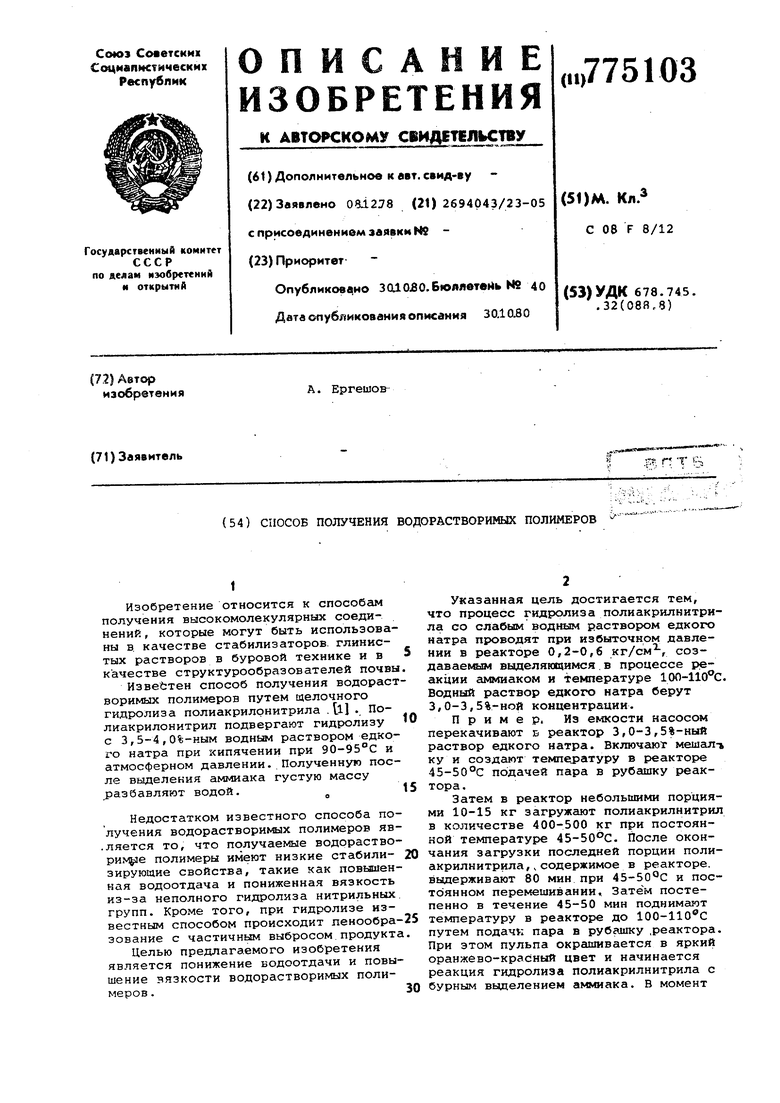

Способ получения водорастворимых полимеров Советский патент 1980 года по МПК C08F8/12

Изобретение относится к способам получения высокомолекулярных соединений , которые могут быть использованы в. качестве стабилизаторов, глинистых растворов в буровой технике ив качестве структурообразователей почвы Известен способ получения водораст воримых полимеров путем щелочного гидролиза полиакрилрнитрила .Ы ., Полиакрилонитрил подвергают гидролизу с 3,5-4,0%-ным водньвл раствором едкого натра при кипячении при 90-95°С и атмосферном давлении.,Полученную после выделения аммиака густую массу дэазбавляют водой. Недостатком известного способа получения водорастворимьах полимеров яв.ляется то, что получаемые водорастворим е полимеры имеют низкие стабилизирующие свойства, такие как повьвиенная водоотдача и пониженная вязкость из-за неполного гидролиза нитрильных. групп. Кроме того, при гидролизе известным способом происходит пенообраэование с частичным выбросом продукта Целью предлагаемого изобретения является понижение водоотдачи и повышение яязкости водорастворимых полимеров . Указанная цель достигается тем, что процесс гидролиза полиакрилнитрила со слабым водным раствором едкого натра проводят при избыточном давлении в реакторе 0,2-0,6 кг/см, создаваеьелм выделяющимся в процессе реакции аммиаком и температуре lOO-llO C. Водный раствор едкого натра берут 3,0-3,5%-ной концентрации. Пример. Из емкости насосом перекачивают Б реактор 3,0-3,5%-ный раствор едкого натра. Включают мешал- ку и создают температуру в реакторе 45-50°С подачей пара в рубашку реактора . Затем в реактор небольшими порциями 10-15 кг загружают полиакрилнитрил в количестве 400-500 кг при постоянной телтературе 45-50°С. После окончания загрузки последней порции полиакрилнитрила,,содержимое в реакторе, выдерживают 80 мин при 45-50 С и постоянном перемешивании. Затем постепенно в течение 45-50 мин поднимают температуру в реакторе до lOO-llO C путем подачк пара в рубашку .реактора. При этом пульпа окрашивается в яркий оранжево-красзный цвет и начинается реакция гидролиза полиакрилнитрила с бурным выделением аммиака. В момент

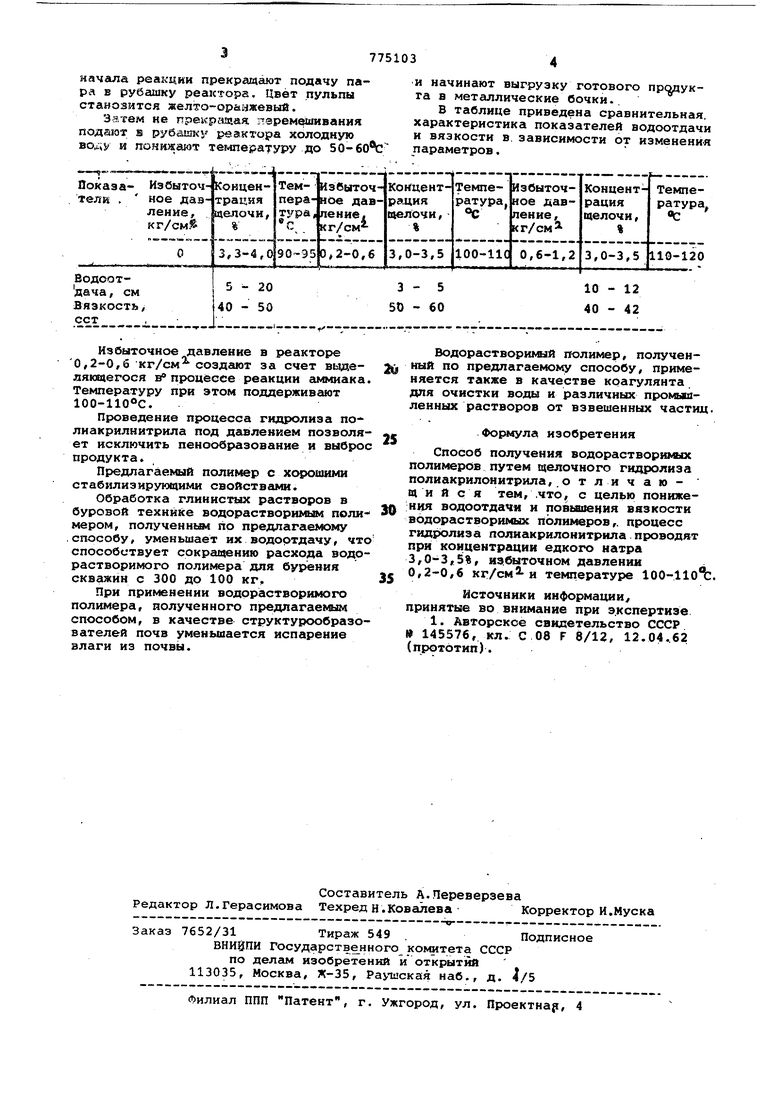

начала реакции прекращают подачу пара в рубашку реактора. Цвет пульпы становится желто-оранжевый.

Затем не прекращая перемешивания подают S рубашку реактора холодную воду и понижают температуру до 50-60®С

и начинают выгрузку готового продукта в металлические вочки..

В таблице приведена сравнительная, характеристика показателей водоотдачи и вязкости в. зависимости от изменения параметров.

Избыточное давление в реакторе 0,2-0,6 кг/см создают за счет вьаделякхцегося в° процессе реакции 1ммиака. Температуру при этом поддерживают 100-110 С.

Проведение процесса гидролиза полиакрилиитрила под давлением позволяет исключить пенообразование и выброс продукта.

Предлагаемый полимер с хорошими стабилизирующими свойствакш.

Обработка глинистых растворов в буровой технике водорастворимьш поли мером, полученнш4 по предлагаемому .способу, уменьшает их водоотдачу, что способствует сокраи нию расхода водорастворимого полимера для бурения скважин с 300 до 100 кг.

При применении водорастворимоххэ полимера, полученного предлагаемым способом, в качестве структурообразователей почв уменьшается испарение влаги из почвы.

Водорастворикщй полимер, полученный по предлагаемому способу, применяется также в качестве коагулянта для очистки воды и различных промышленных растворов от взвешенных части

Формула изобретения

Способ получения водорастворшАос полимеров путем щелочного гидролиза полиакрилонитрила,.о т ли ч а ю щи и с я тем, .что, с целью пониже:Н11я водоотдачи и повьвиения вязкости водорастворимых полимеров,, процесс гидролиза полиакрилонитрила.проводят при коицентрации едкого натра 3,0-3,5%, иэ1(точном давлении 0,2-0,6 к г/см 2. и температуре 100-llO

Источники информации/ принятые во внимание при э.кспертизе

1. Авторское свидетельство СССР 145576, кл. С 08 F 8/12, 12.04.,62 (прототип).
