Способ получения водорастворимых полимеров Советский патент 1985 года по МПК C08F220/44 C08F8/12

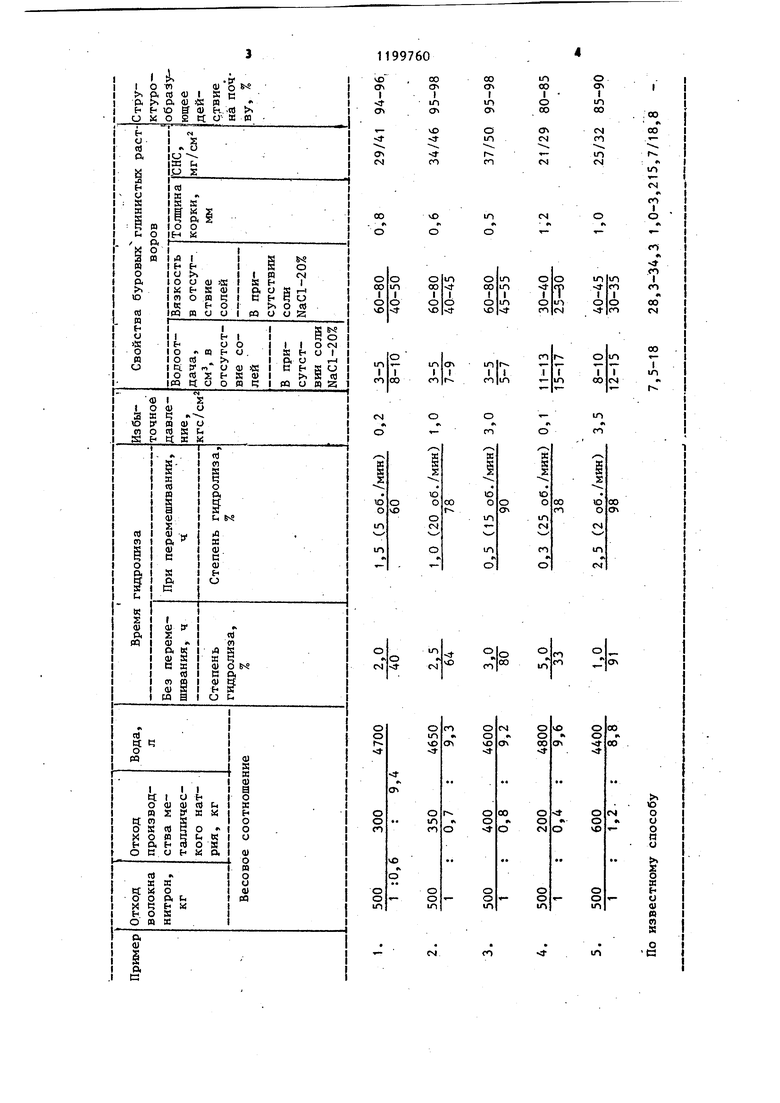

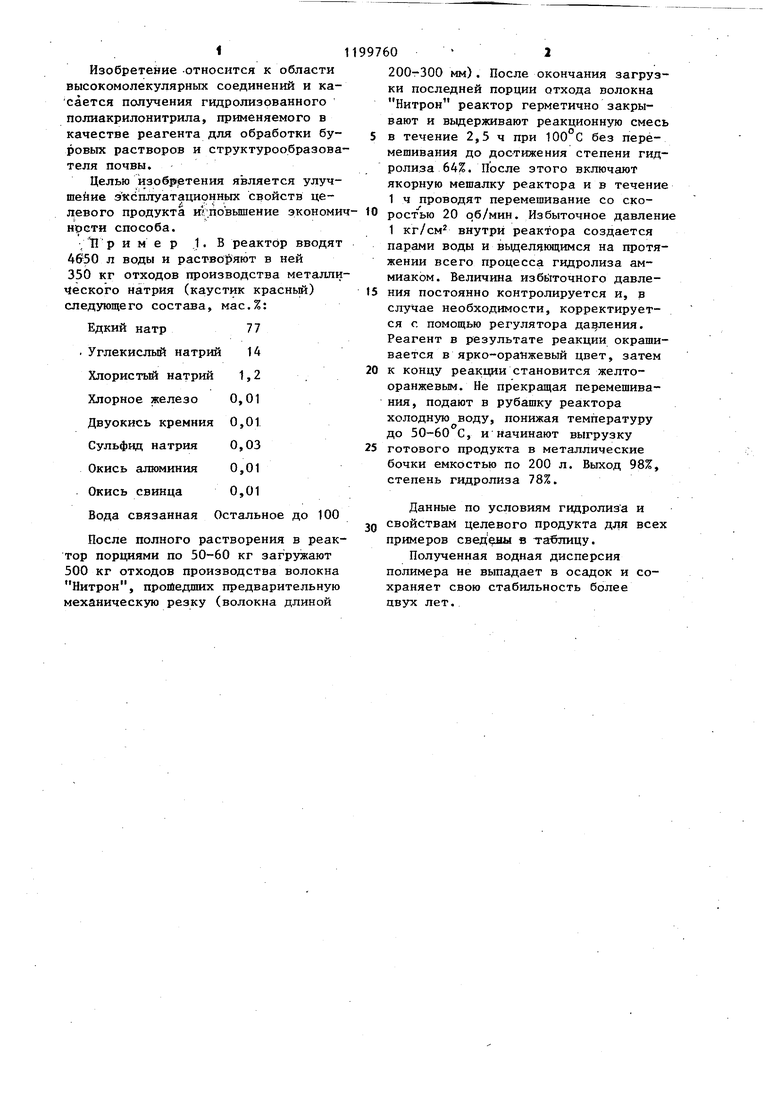

1 Изобретение -относится к области высокомолекулярных соединений и касается получения гидролизованного полиакрилонитрила, применяемого в качестве реагента для обработки буровых растворов и структурообразова теля почвы. Целью изобретения является улучшейие экёплуатационных свойств цедевого продукта иг.повьшение экономи HpGTH способа. , 11 р и м а р 1. В реактор вводя 4в50 л воды и раство$ яют в ней 350 кг отходов производства металл ческого натрия (каустик красньй) следующего состава, мас.%: Едкий натр . Углекислый натрий 14 Хлористый натрий 1,2 Хлорное железо 0,01 Двуокись кремния 0,01 Сульфид натрия 0,03 Окись алюминия 0,01 Окись свинца 0,01 Вода связанная Остальное до 100 После полного растворения в реак тор порциями по 50-60 кг загружают 500 кг отходов производства волокна Нитрон, пройедших предварительную механическую резку (волокна длиной 0 2 200гЗОО мм). После окончания загрузки последней порции отхода волокна Нитрон реактор герметично закрывают и выдерживают реакционную смесь в течение 2,5 ч при 100°С без перемешивания до достижения степени гидролиза 64%. После этого включают якорную мешалку реактора и в течение 1 ч проводят перемешивание со скоростью 20 об/мин. Избыточное давление 1 кг/см внутри реактора создается парами воды и выделяющимся на протяжении всего процесса гидролиза аммиаком. Величина избйточного давления постоянно контролируется и, в случае необходимости, корректируется с помощью регулятора давления. Реагент в результате реакции окрашивается в ярко-оранжевый цвет, затем к концу реакции становится желтооранжевым. Не прекращая перемешивания, подают в рубашку реактора холодную воду, понижая температуру до 50-60 С, и начинают выгрузку готового продукта в металлические бочки емкостью по 200 л. Выход 98%, степень гидролиза 78%. Данные по условиям гидролиза и свойствам целевого продукта для всех примеров сведены в таблицу. Полученная водная дисперсия полимера не выпадает в осадок и сохраняет свою стабильность более цвух лет.

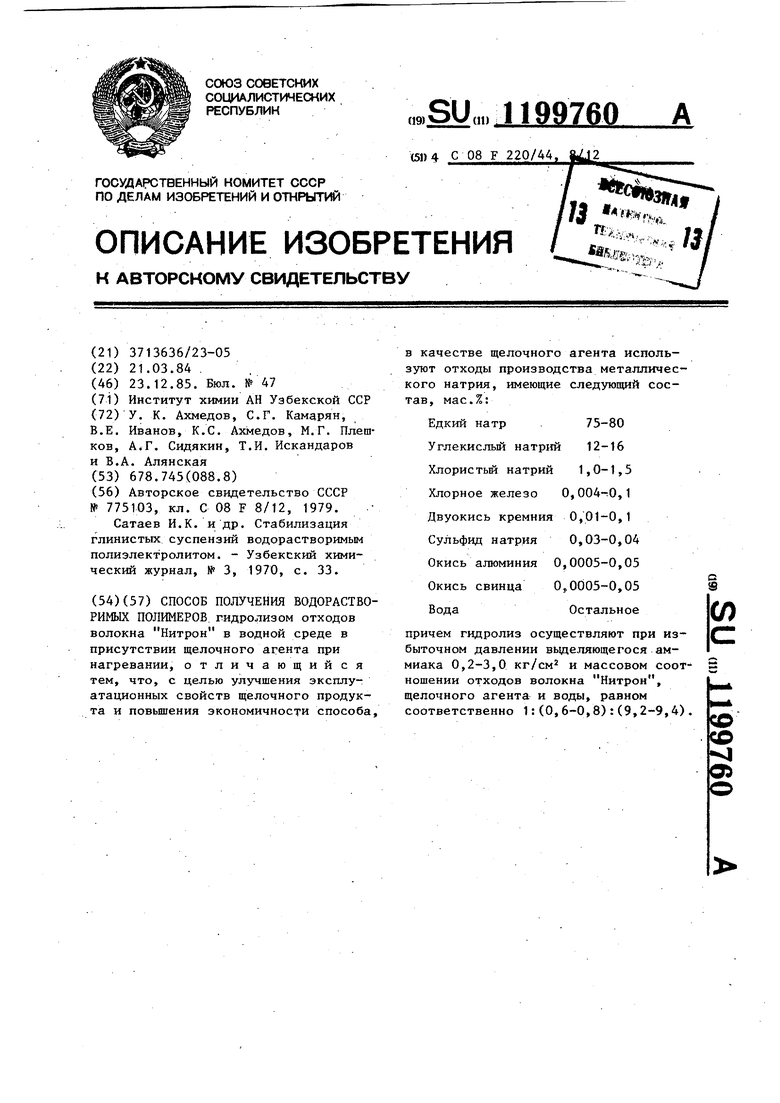

СПОСОБ ПОЛУЧЕНИЯ ВОДОРАСТВОРИМЫХ ПОЛИМЕРОВ, гидролизом отходов волокна Нитрон в водной среде в присутствии щелочного агента при нагревании, отличающийся тем, что, с целью улучшения эксплуатационных свойств щелочного продукта и повьшения экономичности способа. в качестве щелочного агента используют отходы производства металлического натрия, имеющие следующий состав, мас.%: Едкий натр 75-80 Углекисльй натрий 12-16 Хлористьй натрий 1,0-1,5 Хлорное железо 0,004-0,1 Двуокись кремния 0,01-0,1 Сульфид натрия 0,03-0,04 Окись алюминия 0,0005-0,05 Q 9 Окись свинца 0,0005-0,05 (Л ВодаОстальное с причем гидролиз осуществляют при избыточном давлении вьще.пяющегося аммиака 0,2-3,0 кг/см и массовом соотношении отходов волокна Нитрон, щелочного агента и воды, равном соответственно 1:
