МАШИНА ДЛЯ РЫТЬЯ КАНАВ Советский патент 1950 года по МПК E02F5/02

Изобретение касается усовершенствования машин для рытья канав с применением барабанной фрезы, лемеха и двухстороннего отвала.

Известные машины подобного типа имеют сравнительно сложную конструкцию и при стационарной установке барабанной фрезы выбирают грунт на постоянную глубину.

В описываемой машине барабанная фреза выполнена в виде группы Г-образных двухсторонних ножей, чем упрощается устройство рабочих органов машины, а с целью регулирования глубины рытья канав, барабанная фреза снабжена устройством в виде двух заранее устанавливаемых полозков.

Кроме того фреза имеет предохранительное устройство, позволяющее при встрече с препятствием отключать диск с набором ножей от остова фрезы.

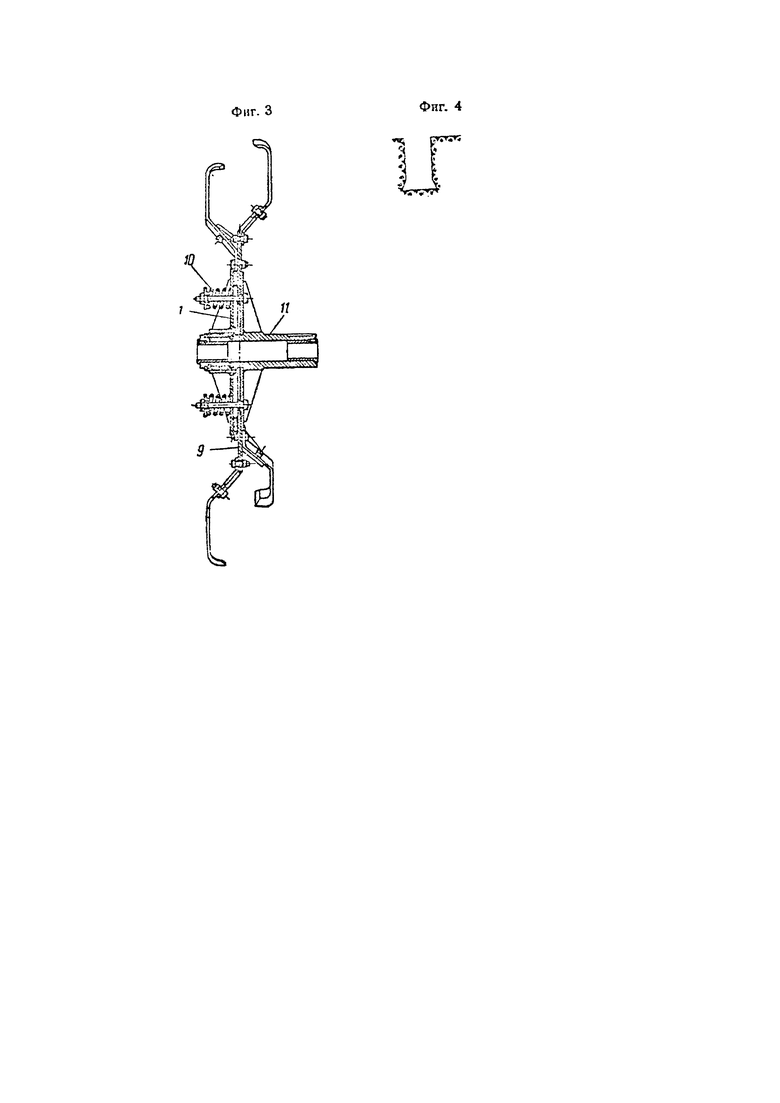

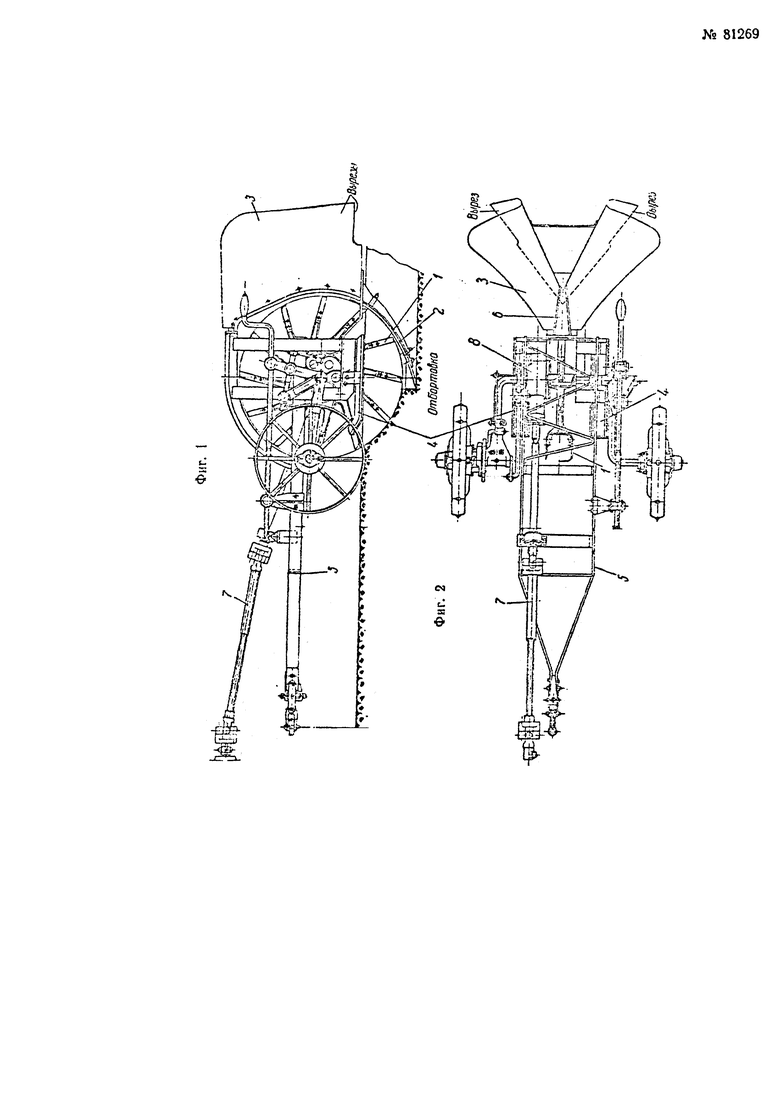

На фиг. 1 схематически изображен общий вид машины для рытья канав сбоку; на фиг. 2 - вид той же машины сверху; на фиг. 3 - разрез фрезы; на фиг. 4 - профиль канавы, вырытой данной машиной.

Рабочие органы машины состоят из фрезы 1 с ножами Г-образной формы в количестве 12 шт. и лемеха 2 с двухсторонним отвальным устройством 3. Лемех 2 имеет в нижней части отбортованные края, служащие для получения наклонных подрезков вертикальных стенок в виде ласточкина хвоста (фиг. 4).

Двухстороннее отвальное устройство 3 с особыми вырезами в нижней части служит для распределения выброшенной почвы слоем определенной толщины на поверхности земли.

Самоустанавливающие полозки 4 служат опорой машины в работе и копируют рельеф почвы при движении машины, что обеспечивает получение постоянной глубины канавы.

Все рабочие органы машины устанавливаются на раме 5. Фреза монтируется на оси 11, составленной из двух полуосей, на концы которых надеваются ходовые колеса.

Лемех 2 с отвальным устройством 3 укрепляется на специальной стойке, установленной позади фрезы.

Привод фрезы состоит из карданной передачи 7 и одной пары конических шестерен, помещенных в закрытом кожухе 8.

Подъем рабочих органов в транспортное положение осуществляется от колеса при помощи автомата плужного типа, а опускание производится свободным падением их после размыкания автомата.

Предохранение ножей от поломок при встрече с препятствием во время копки канавы обеспечивается благодаря наличию храпового пружинного соединения диска 9 (фиг. 3) с набором ножей и остова фрезы 1. Пружины 10 затянуты на наибольшую допустимую загрузку фрезы 1. При встрече с препятствием нагрузка на рабочие органы возрастает, пружины 10 сжимаются, а ножи с диском 9 выключаются из работы. Так как машина продолжает перемещаться вперед, то фреза выходит из грунта, перекатывается через препятствие и, миновав его, снова входит в грунт.

Выброшенная из канавы земля, распределяется на поверхности поля слоем постоянной толщины при помощи двухстороннего отвала, снабженного двумя прямоугольными вырезами.

Машина работает от прицепа к трактору с приводом от вала отбора мощности трактора через карданный вал.

1. Машина для рытья канав с применением барабанной фрезы, лемеха и двухстороннего отвала, отличающаяся тем, что барабанная фреза, снабженная предохранительным устройством и выполненная в виде группы закрепленных на диске двухсторонних ножей Г-образной формы, выбирает грунт на определенную глубину канавки за счет устройства двух заранее устанавливаемых полозков.

2. Форма выполнения машины по п. 1, отличающаяся тем, что предохранительное устройство барабанной фрезы при встрече с препятствиями обеспечивает отключение диска с набором ножей от остова фрезы, путем отжатия системы пружин сцепления.

3. Форма выполнения машины по п. 1, отличающаяся тем, что для распределения выброшенного грунта на поверхности поля слоем заданной толщины нижний обрез двухстороннего отвала снабжен двумя прямоугольными вырезами.
