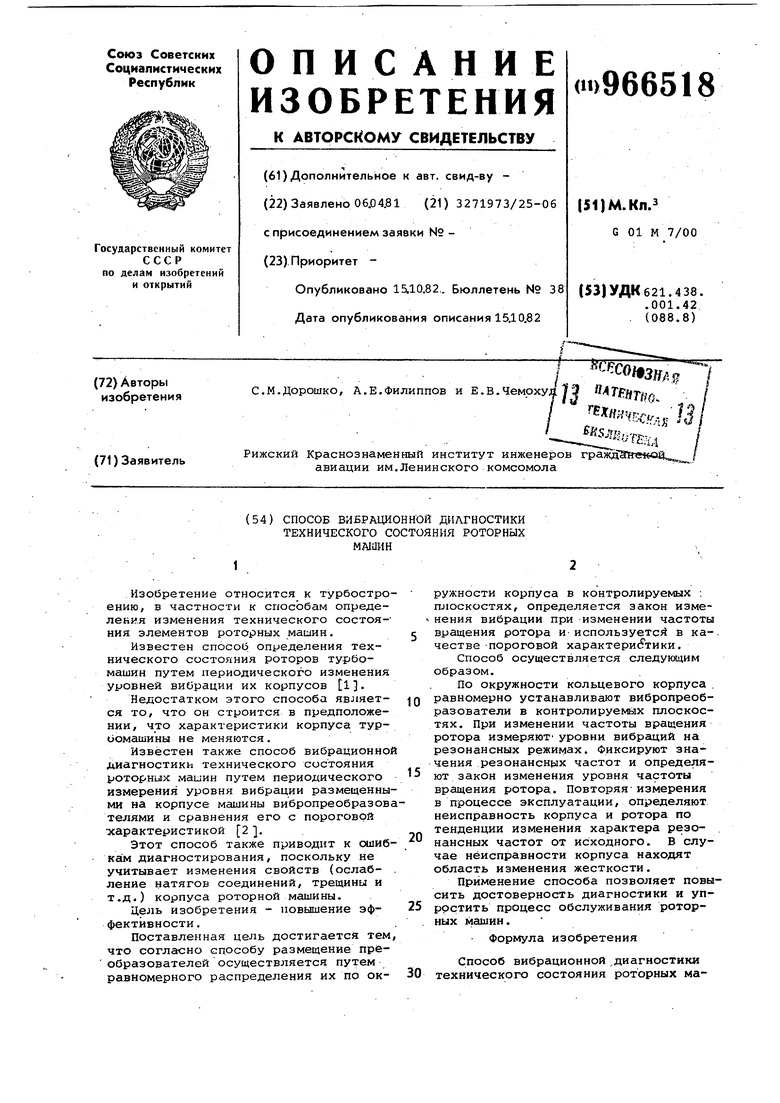

Способ вибрационной диагностики технического состояния роторных машин Советский патент 1982 года по МПК G01M7/00

Изобретение относится к турбостро ению, в частности к способам определения изменения технического состояния элементов роторных машин. Известен способ определения технического состояния роторов Турбомашин путем периодического изменения уровней вибрации их корпусов 11. Недостатком этого способа является то, что он строится в предположении, что характеристики корпуса турбомашины не меняются. Известен также способ вибрационно диагностики технического состояния роторных маиин путем периодического измерения уровня вибрации размеиенны ми на корпусе машины вибропреобразов телями и сравнения его с пороговой характеристикой 2. . Этот способ также приводит к опиб кам диагностирования, поскольку не учитывает изменения свойств (ослабление натягов соединений, трещины и т.д.) корпуса роторной машины. Цель изобретения - повышение эффективности. Поставленная цель достигается тем что соглсгсно способу размещение преобразователей осуществляется путем равномерного распределения их по окружности корпуса в контролируемых ; плоскостях, определяется закон изменения вибрации при изменении частоты вращения ротора и используете в ка-, честве-пороговой характерис тики. Способ осуществляется следующим образом. По окружности кольцевого корпуса . равномерно устанавливают вибропреобразователи в контролируемых плоскостях. При изменении частоты вращения ротора измеряют уровни вибраций на резонансных режимах. Фиксируют значения резонансных частот и определяют закон изменения уровня частоты вращения ротора. Повторяя-измерения в процессе эксплуатации, определяют неисправность корпуса и ротора по тенденции изменения характера резонансных частот от исходного. В случае неисправности корпуса находят область изменения жесткости. Применение способа позволяет повысить достоверность диагностики и упростить процесс обслуживания роторных машин. Формула изобретения Способ вибрационной диагностики технического состояния роторных ма3 .9665184

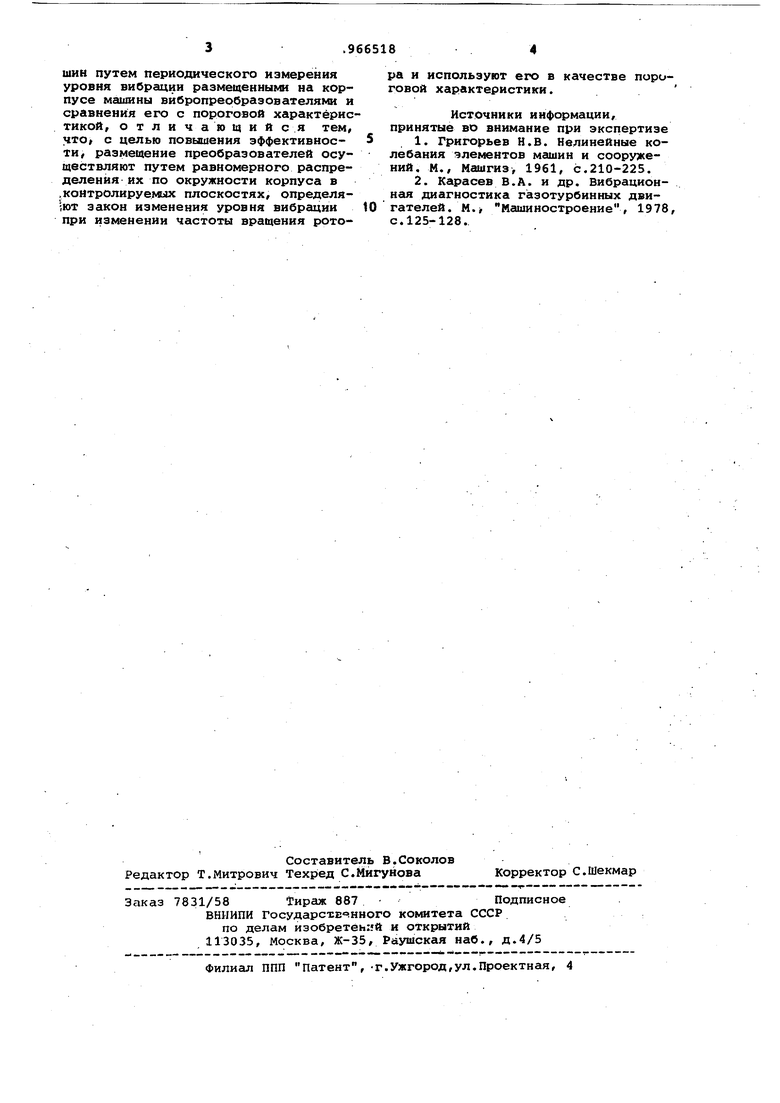

шин путем периодического измеренияра и используют его в качестве пороуровня вибрации размещенными на нор-говой характеристики, пусе машины вибропреобразователями и

сравнения его с пороговой характёрис-Источники информации,

тикой, отличаю1цийся тем,принятые во внимание при экспертизе

что с целью повышения эффективное-5 1. Григорьев Н.В. Нелинейные коти, размещение преобразователей осу-лебания элементов машин и сооружеществляют путем равномерного распре-ний. м., Машгиз, 1961, с.210-225.

деления их по окружности корпуса в2. Карасев В.А. и др. Вибрацион.контролируемых плоскостях, определя-ная диагностика газотурбинных дви,ют закон изменения уровня вибрации10 гателей. м., Машиностроение, 1978,

при изменении частоты вращения рото-с.125-128.
