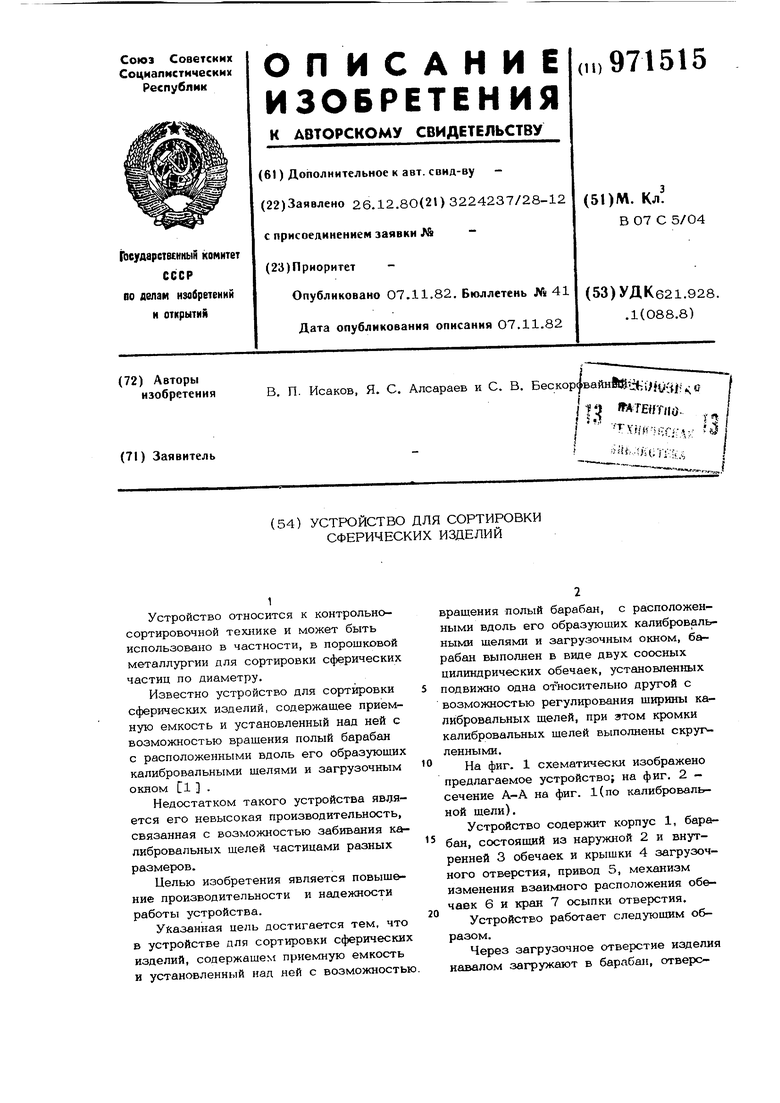

Устройство для сортировки сферических изделий Советский патент 1982 года по МПК B07C5/04

1

Устройство относится к контрольносортировочной технике и может быть использовано в частности, в порошковой металлургии для сортировки сферических частиц по диаметру.

Известно устройство для сортировки сферических изделий, содержащее приемную емкость и установленный над ней с возможностью вращения полый барабан с расположенными вдоль его образующих калибровальными щелями и загрузочным окном 1 .

Недостатком такого устройства является его невысокая производительность, связанная с возможностью забивания калибровальных щелей частицами разных размеров.

Целью изобретения является повыщение производительности и надежности работы устройства.

Указанная цель достигается тем, что в устройстве для сортировки сферических изделий, содержащем приемную емкость и установленный над ней с возможностью.

вращения полый барабан, с расположенными вдоль его образующих калибровальными щелями и загрузочным окном, барабан выполнен в виде двух соосных цилиндрических обечаек, установпеннь1х подвижно одна относительно другой с возможностью регулирования щирины калибровальных щелей, при этом кромки калибровальных щелей выполнены скругленными.

10

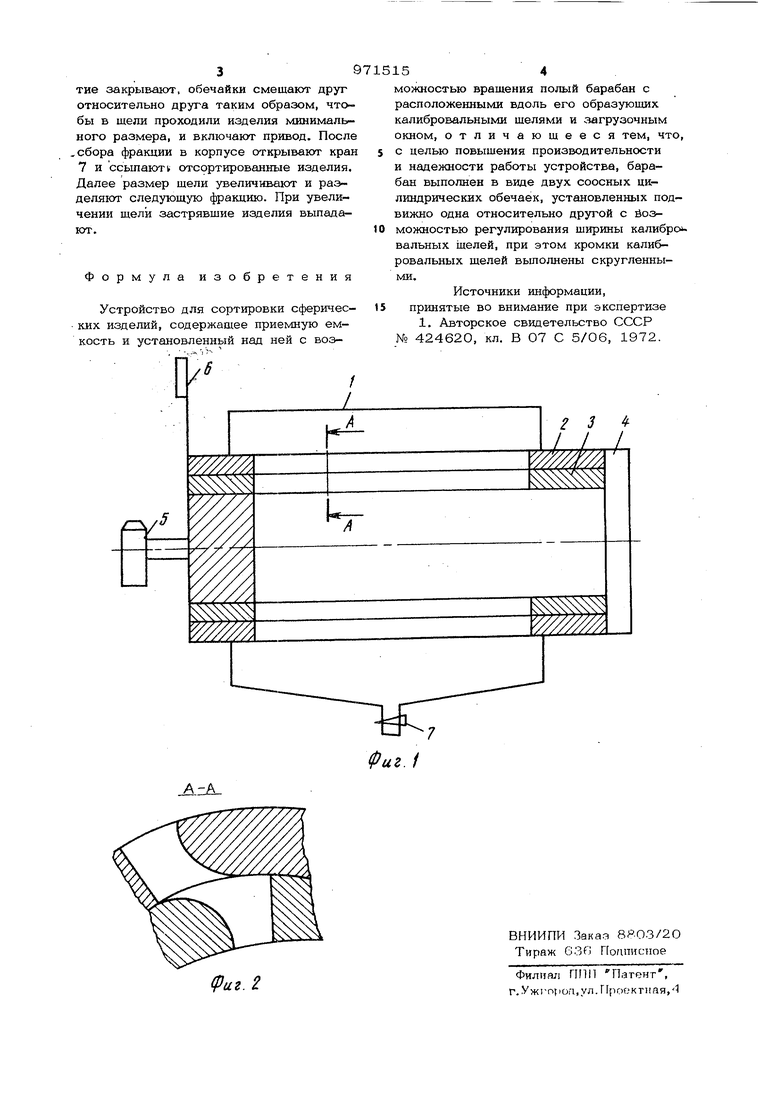

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - сечение А-А на фиг. 1(по калибрювальной щели).

Устройство содержит корпус 1, бара бан, состоящий из наружной 2 и внутренней 3 обечаек и крьшки 4 загрузочного отверстия, привод 5, механизм изменения взаимного расположения обечаек 6 и кран 7 осыпки отверстия.

20

Устройство работает следующим образом.

Через загрузочное отверстие изделия навалом загружают в барабан, отверс
