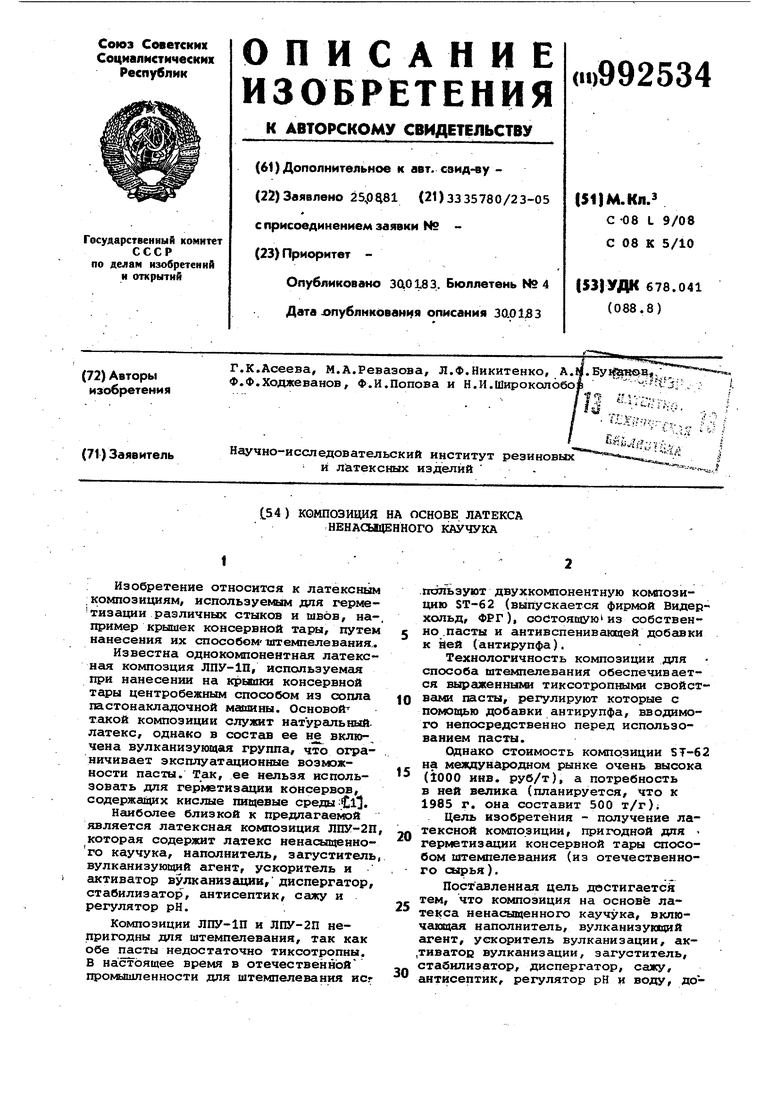

Композиция на основе латекса ненасыщенного каучука Советский патент 1983 года по МПК C08K5/101 C08L9/08

Изобретение относится к латексным

композициям, используешом для герме тизации различных стыков и швов, на-,

пример крышек консервной тары, путем

нанесения их способомштемпелевания..

Известна однокомпонентная латексная композция ЛПУ-1П, испапьзуемсиг при нанесении на крышки консервной тары центробежным способом из сюпла пастонакладочной машины. Основой такой композиции служит натуральныйлатекс, однако в состав ее HJB включена вулканизующая группа, что ограничивает эксплуатационные возможности пасты. Так, ее нельзя использовать для герметизации консервов, содержахц х кислые пищевые среды Cl.

Наиболее близкой к предлагаемой является латексная композиция ЛПУ-2П, которая содержит латекс ненасялценного каучука, наполнитель, загуститель, вулканизующий агент, ускоритель и активатор вулканизации, диспергатор, стабилизатор, антисептик, сажу и регулятор рН.

Композиции ЛПУ-1П и ЛПУ-2П непригодны для штемпелевания, так как обе пасты недостаточно тиксотропны. В наст оящее время в отечественной про1 &Л1шенности для штe шeлeвaния исг

пользуют двухкомлонентную композицию ST-62 (выпускается фирмой Видерхольд, ФРГ), состояпо юиз собственно .пасты и антивспенивающей добавки к keй (антирупфа).

Технологичность композиции для способа штемпелевания обеспечивается выраженными тиксотропными свойствами пасты, регулируют которые с

10 помощью добавки антирупфа, вводимого непосредственно перед использованием пасты.

Однако стоимость композиции ST-62 . на международном рынке очень высока 5 (iooo инв. руб/т), а потребность в ней велика (планируется, что к 1985 г. она составит 500 т/г);

Цель изобретения - получение латексной композиции, пригодной для

20 герметизации консервной тары способом штемпелевания (из отечественного сырья).

Поставленная цель достигается тем, что композиция на основе ла25текса ненасыщенного каучука, включающая наполнитель, вулканизующий агент, ускоритель вулканизации, ак,тиватов вулканизации, загуститель, стабилизатор, диспергатор, сажу,

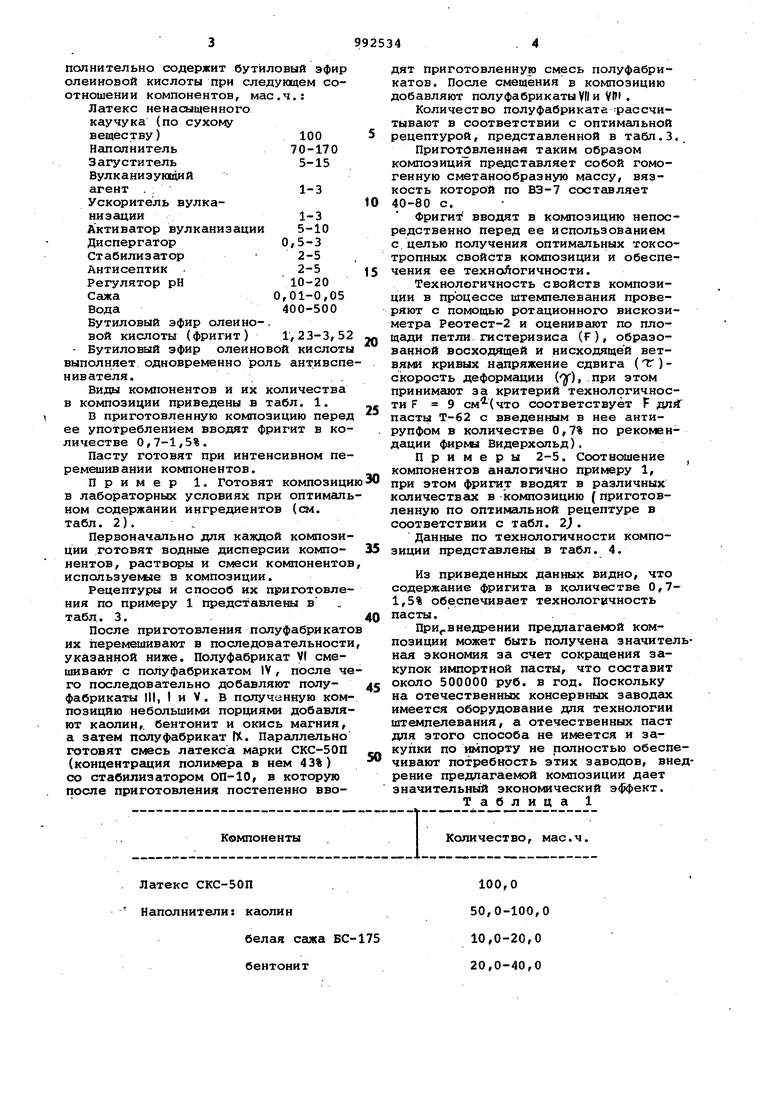

30 антисептик, регулятор рН и воду, допопнительно содержит бутиловый эфир олеиновой кислоты при следующем соотношении компонентов, мае.ч.: Латекс ненасыщенного каучука (по сухому веществу)100 Наполнитель70-170 Загуститель5-15 Вулканизующий агент .1-3 Ускоритель вулкаНИЭсЩИИ1-3Активатор вулканизации 5-10 Диспергатор0,5-3 Стабилизатор 2-5 Антисептик .2-5 Регулятор рН10-20 Сажа0,01-0,05 Вода400-500 Бутиловый эфир олеино-. вой кислоты (фригит) 1,23-3,52 Бутиловый эфир олеиновой кислоты выполняет одновременно роль антивспе нивателя. Виды компонентов и их количества в композиции приведены в табл. 1. В приготовленную композицию перед ее употреблением вводят фригит в количестве 0,7-1,5%. Пасту готовят при интенсивном перемешивании компонентов. Пример 1. Готовят композици в лабораторных условиях при оптималь ном содержании ингредиентов (см. табл. 2). . Первоначально для каждой композиции готовят водные дисперсии компонентов, растворы и смеси компонентов используемые в композиции. Рецептуры и способ их приготовления по примеру 1 представлены в табл. 3. После приготовления полуфабрикато их перемешивают в последовательности указанной ниже. Полуфабрикат Vl смешивайт с полуфабрикатом IV, после че го последовательно добавляют полуфабрикаты III, I и V. В полученную ком позицию небольшими порциями добавля ют каолин,, бентонит и окись магния, а затем полуфабрикат hC. Параллельно готовят смесь латекса марки СКС-50П (концентращия полимера в нем 43%) со стабилизатором ОП-10, в которую после приготовления постепенно вводят приготовленную смесь полуфабрикатов. После смещения в композицию добавляют полуфабрикаты VII и VI . Количество полуфабрикате-рассчитывают в соответствии с оптимальной рецептурой, представленной в табл.3. Приготовленная таким образом композиция представляет собой гомогенную сметанообразную массу, вязкость которой по ВЗ-7 составляет 40-80 с. Фригио вводят в композицию непосредственно перед ее использованием с.целью получения оптимальных токсотропных свойств композиции и обеспечения ее технологичности. Технологичность свойств композиции в процессе штемпелевания проверяют с помощью ротационного вискозиметра Реотест-2 и оценивают по площади петли гистеризиса (F), образованной восходящей и нисходящей ветвями кривых напряжение сдвига (tr)скорость деформации (), при этом принимёцот за критерий технологичности F 9 см(что соответствует F длйГ пасты Т-62 с введенным в нее антирупфом в количестве 0,7% по рекомендации фирмы Видерхопьд). Примеры 2-5. Соотношение компонентов аналогично примеру 1, при этом фригит вводят в различных количествах в композицию (приготовленную по оптимальной рецептуре в соответствии с табл. 2) . Данные по технологичности композиции предстсшлены в табл. 4. Из приведенных данных видно, что содержание фригита в количестве 0,71,5% обеспечивает технологичность пасты.. При внедрении предлагаемой композиции может быть получена значительная экономия за счет сокращения закупок импортной пасты, что составит около 500000 руб. в год. Поскольку на отечественных консервных заводсис имеется оборудование для технологии штемпелевания, а отечественных паст для этого способа не имеется и закупки по импорту не полностью обеспечивают потребность этих заводов, внедрение предлагаемой коютозиции дает значительный экономический эффект. Таблица 1

Латекс СКС-50П Наполнители; каолин

белая сгика БС-175

бентонит

100,0

50,0-100,0 10,0-20,0 20,0-40,0

Компоненты двуокись титана сульфат .бария Загуститель - метилцеллюлоэа МЦ-100 Вулканиэую11{ий агент - сера Ускоритель вулканизации - цимат Активатор вулканизации - окись магния Диспергатор НФ Стабилизатор - ОП-10 Антисептик - бензойная кислота Регулятор рН - 25%-ный водный раствор аноииака. Сажа Вода

Ингредиенты

Латекс СКС-50П (бутади каучука)

Каолин

Белая сажа БС-175 Бентонит

Двуо1сись титана Сульфат барпя . Метилцеллкшоза МЦ-100

Сера LUiMaT

Окись магния

Диспергатор НФ

ОП-10

Бензойная киЬлота

водный раствор

Сажа

Вода

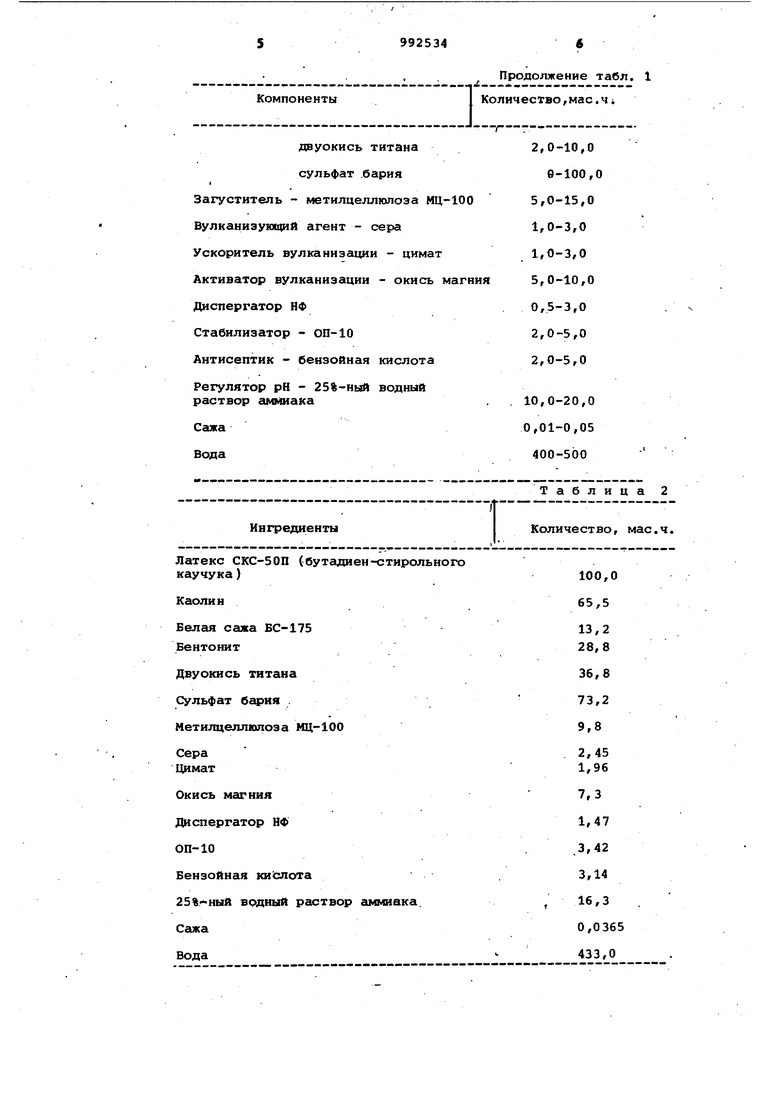

Продолжение табл. 1

I

Количество,мае.чi

Т

Количество, мае.ч.

100,0 65,5

13,2 28,8

36,8 73,2 9,8

2,45 1,96

7,3

1,47

3,42

3,14

16,3

0,0365

433,0 2,0-10,0 0-100,0 5,0-15,0 1,0-3,0 1,0-3,0 5,0-10,0 0,5-3,0 2,0-5,0 2,0-5,0 10,0-20,0 0,01-0,05 400-500 Таблица 2

100

Вода

Метилцеллкшоз а

;5 МЦ-100

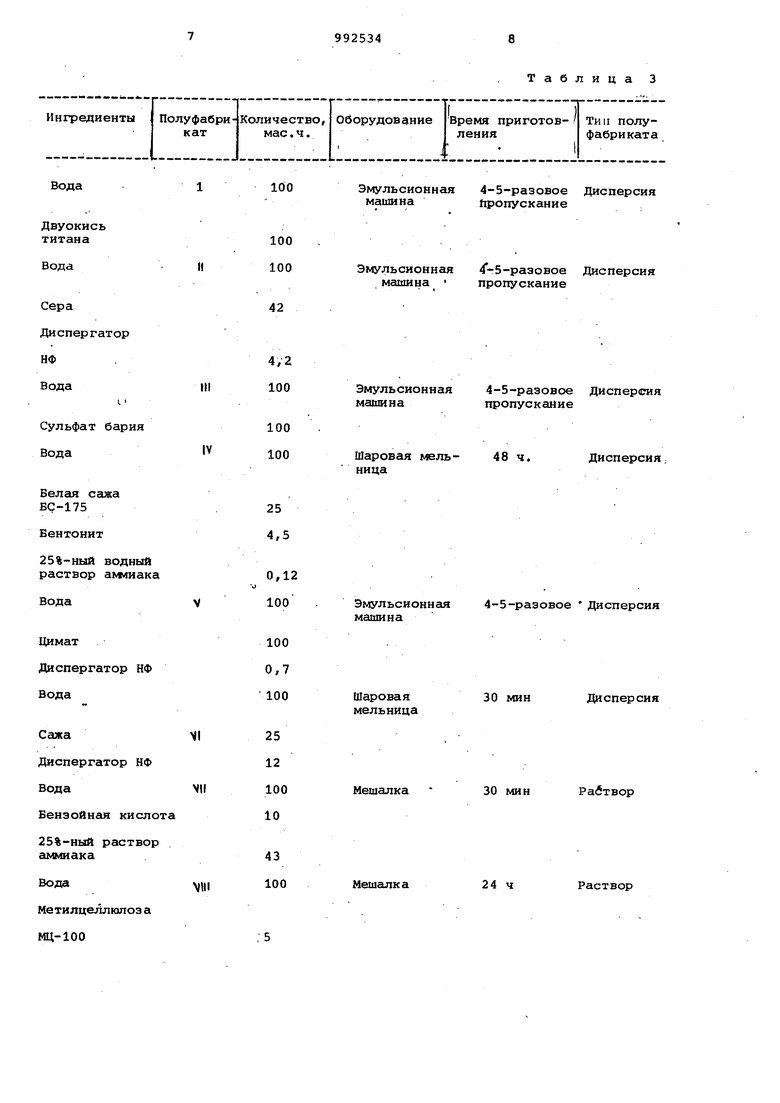

Таблица 3

4-5-разовое Дисперсия

Эмульсионная машина Пропускание

водный раствор

Примеры

Содержание фригита %

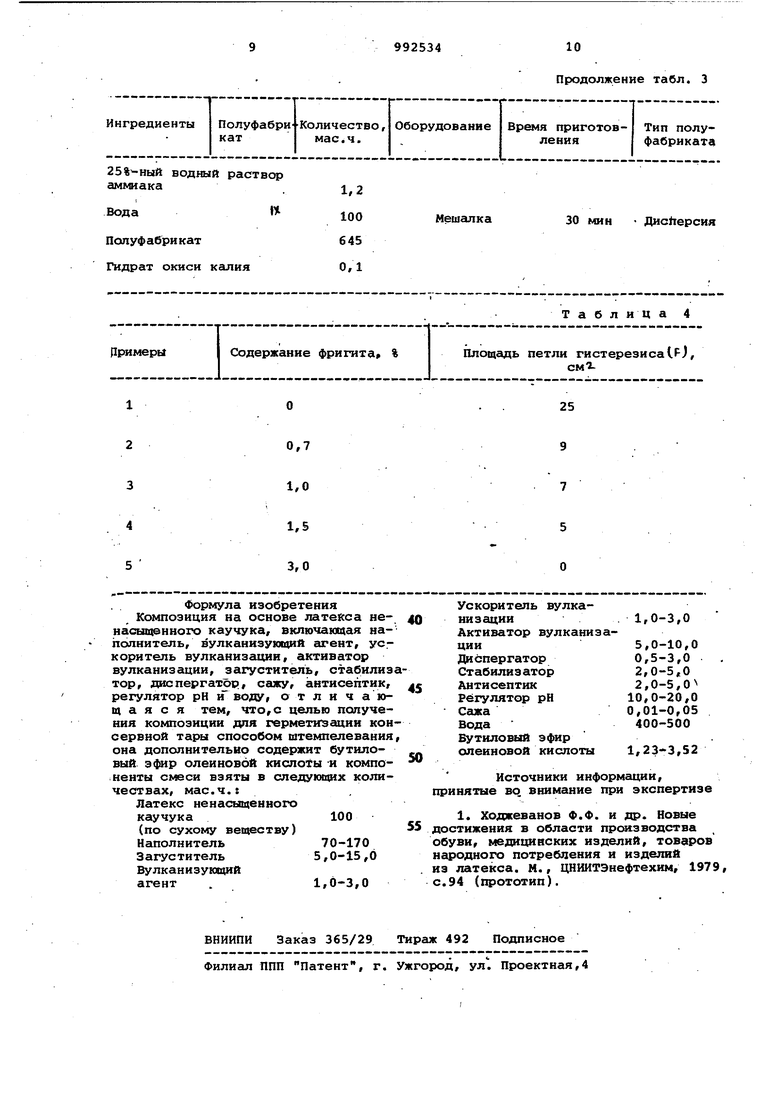

Продолжение табл. 3

Таблица 4

Площадь петли гистерезиса (., смТ
