СПОСОБ ИЗГОТОВЛЕНИЯ И МОНТАЖА КАРКАСНОГО ЖИЛОГО СТРОЕНИЯ Российский патент 2023 года по МПК E04B1/343

Изобретение относится к области строительства, в частности к производству на базе предприятия жилых строений, и транспортируемых от места изготовления до места назначения наземным и (или) воздушным транспортом, либо на собственном шасси, являющимся временным, размещения и возведения жилого строения на территории базирования.

Известно модульное мобильное здание, в котором два модульных блока монтируют под общей крышей из параллельных рядов, расположенных через пролет напротив друг друга в два этажа контейнеров промышленного производства, разделенных на отсеки, снабженных торцевыми дверями и, по меньшей мере, одной лестницей и крышей [Пат. №2105850 Россия, МПК Е04Н 3/02, Е04В 1/342, Е04В 1/343, Е04В 1/348. Торговый комплекс "Сервик" / Корнев Сергей Васильевич; заявитель и патентообладатель Корнев Сергей Васильевич. - №97107648/03, заявл, 21.05.1997; опубл. 27.02.1998], в которых комбинируют торговые модули, устанавливают в определенном порядке в виде комплекса унифицированных модулей под одной крышей для компактного расположения торговых помещений с возможностью легко их устанавливать и передвигать в случае необходимости.

Известен способ монтажа модульного здания [Пат. №2312191 Россия, МПК Е04Н 3/02, Е04В 1/342, Е04В 1/343, Е04В 1/348. Способ монтажа модульного здания (варианты) / Мальцев Юрий Иванович; заявитель и патентообладатель Мальцев Юрий Иванович. - №2006122396/03; заявл. 23.06.2006; опубл. 10.12.2007, Бюл. №34], заключающийся в установке комнатного модуля внутри каркаса здания, имеющего основание и внешние стены, монтаже крыши, утеплении поверхностей.

Недостатками уровня техники являются долгие сроки изготовления и установки на месте готового к эксплуатации здания.

Задачей изобретения является ускорение создания комфортного жилого строения для временного или постоянного размещения людей, удобного для транспортировки и проживания (не бытовка).

Задача решена способом изготовления и монтажа каркасного жилого строения, характеризующимся тем, что изготавливают его на производстве состоящим из двух частей, в плоскости соединения которых монтируют временные транспортировочные стойки и связи, упаковывают раздельно каждую часть в транспортировочный материал, также раздельно доставляют каждую часть непосредственно на место установки или на временную площадку, последовательно разгружают, устанавливают, совмещая в плоскости соединения с изоляцией стыковочного шва, распаковывают раздельно каждую часть от транспортировочного материала, соединяют ранее разъединенные половины с помощью креплений, демонтируют временные транспортировочные стойки и связи, маскируют стыковочный шов отделочными материалами с образованием единого жилого строения без видимых следов разделения.

Задача решена за счет того, что нет необходимости долго строить жилое строение, а его можно уже готовым доставить на место в виде двух частей, быстро собрать и начать эксплуатировать.

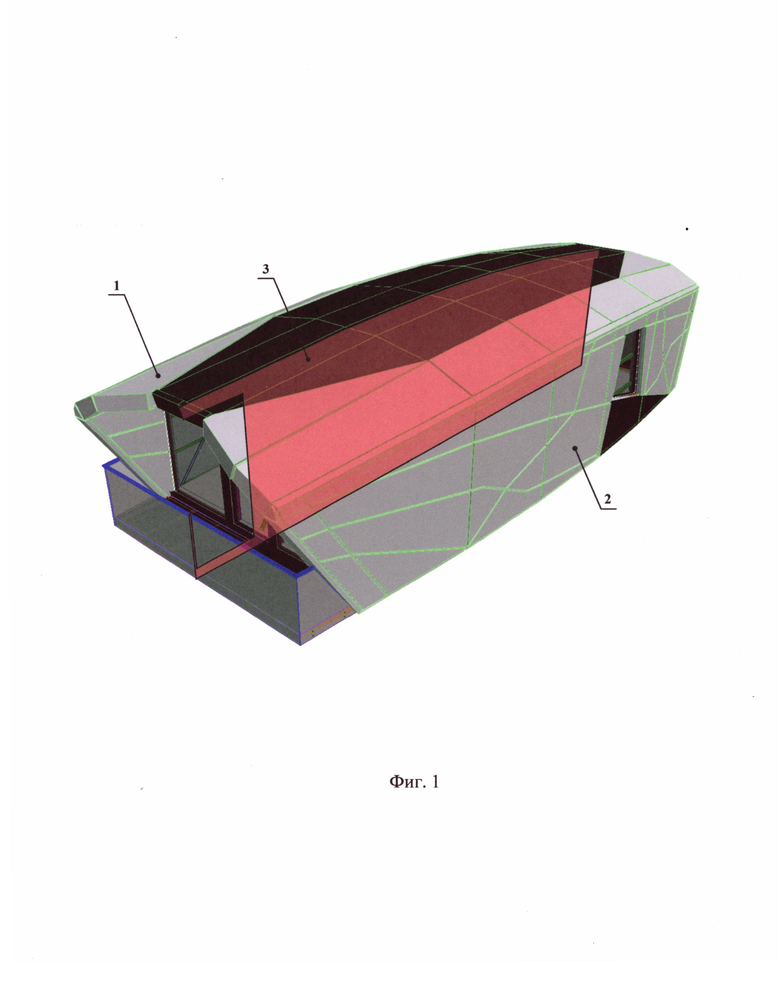

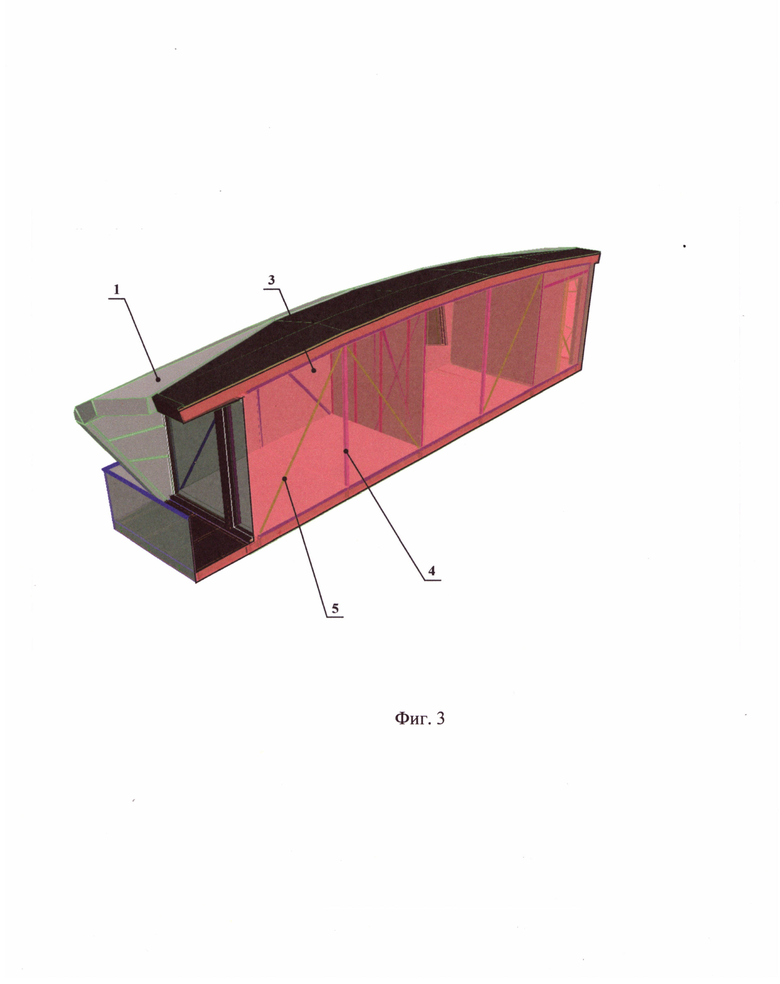

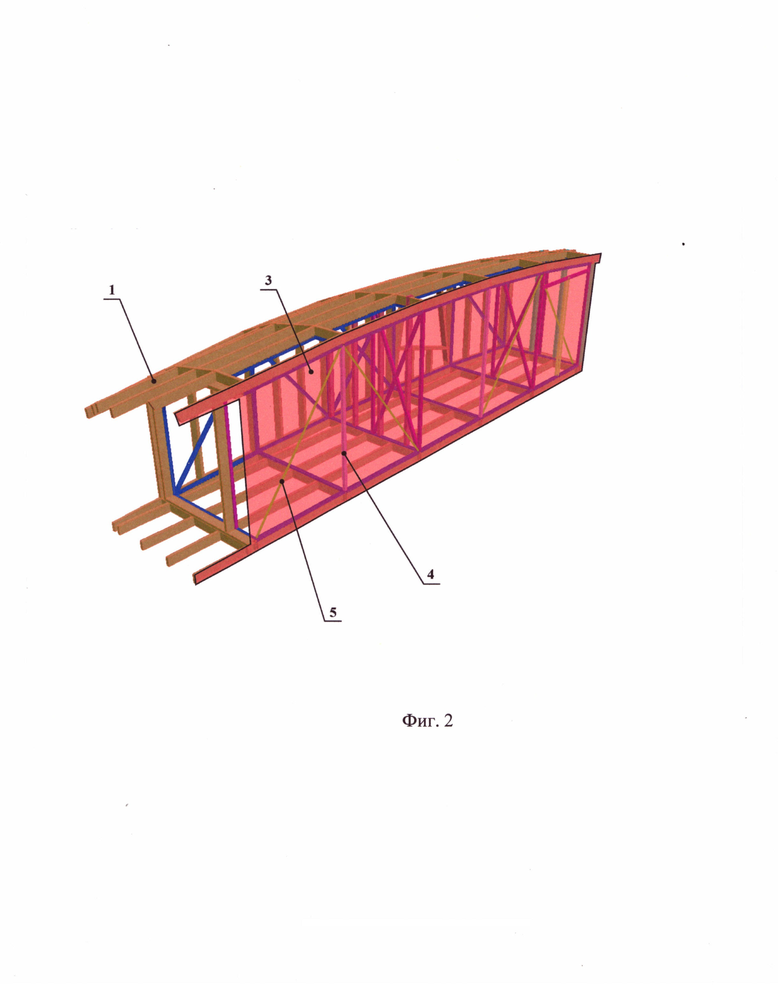

Изобретение поясняется чертежами, где на фиг. 1 показано готовое жилое строение с отделкой, на фиг. 2 - одна (из двух) часть жилого строения на уровне металлодеревянного каркаса, на фиг. 3 - одна (из двух) часть жилого строения с отделкой.

Изобретение осуществляют следующим образом.

На производстве изготавливают жилое строение, состоящим из двух частей 1 и 2. В плоскости 3, являющейся центральной продольной осевой, соединения частей 1 и 2 монтируют временные транспортировочные стойки 4 и связи 5. Упаковывают раздельно каждую часть 1 и 2 в транспортировочный материал. Также раздельно доставляют каждую часть 1 и 2 непосредственно на место установки или на временную площадку. Части 1 и 2 последовательно разгружают, устанавливают, совмещая в плоскости соединения 3, изолируя стыковочный шов, распаковывают раздельно каждую часть от транспортировочного материала, соединяют ранее разъединенные части 1 и 2 с помощью креплений, демонтируют временные транспортировочные стойки 4 и связи 5, маскируют стыковочный шов отделочными материалами с образованием единого жилого строения без видимых следов разделения.

Изобретение относится к области строительства, в частности к способу изготовления и монтажа каркасного жилого здания. Технический результат изобретения заключается в ускорении монтажа здания. Способ изготовления и монтажа каркасного жилого строения заключается в том, что сначала здание, состоящее из двух частей, изготавливают на предприятии, при этом в плоскости соединения двух частей монтируют временные транспортировочные стойки и связи. Затем упаковывают раздельно каждую часть в транспортировочный материал и доставляют их на место установки или на временную площадку, разгружают и устанавливают, совмещая в плоскости соединения с изоляцией стыковочного шва; распаковывают раздельно каждую часть от транспортировочного материала, соединяют ранее разъединенные половины с помощью креплений, демонтируют временные транспортировочные стойки и связи, маскируют стыковочный шов отделочными материалами с образованием единого жилого строения без видимых следов разделения. 3 ил.

Способ изготовления и монтажа каркасного жилого строения, характеризующийся тем, что изготавливают его на производстве состоящим из двух частей, в плоскости соединения которых монтируют временные транспортировочные стойки и связи, упаковывают раздельно каждую часть в транспортировочный материал, также раздельно доставляют каждую часть непосредственно на место установки или на временную площадку, последовательно разгружают, устанавливают, совмещая в плоскости соединения с изоляцией стыковочного шва, распаковывают раздельно каждую часть от транспортировочного материала, соединяют ранее разъединенные половины с помощью креплений, демонтируют временные транспортировочные стойки и связи, маскируют стыковочный шов отделочными материалами с образованием единого жилого строения без видимых следов разделения.
