ОПОРНАЯ КОНСТРУКЦИЯ ДЛЯ ОБЪЕКТОВ РАЗЛИЧНОГО НАЗНАЧЕНИЯ Российский патент 2025 года по МПК E02D27/32

Изобретение относится к области строительства, в частности к опорным конструкциям строительных объектов, и может применяться для установки на них объектов любого назначения, и служит быстросборным некапитальным/капитальным фундаментом, позволяющим устанавливать данные объекты, располагающиеся не на уровне земли, а над ней на любой местности, не нарушая ее грунт, землю, естественный рельеф или иное основание без дополнительной подготовки, наделяя все здание некапитальными/капитальными свойствами со всеми присущими ему преимуществами, и позволяет использовать, в том числе, также территории, на которых ранее не возводились постройки, в том числе использовать те территории, где невозможно строительство капитальных объектов, сооружений.

Известна конструкция поселения, содержащая опорную систему в виде полых колонн, внутреннее пространство которых предназначено для размещения элементов транспортной инфраструктуры вертикального перемещения и коммуникационных систем. Колонны одной частью встроены в земную поверхность или в несущий слой дна водной поверхности и другой частью возвышаются над уровнем земной или водной поверхности, при этом расположены на расстоянии друг от друга с образованием в плане сетки колонн. Каждые две смежно расположенные колонны связаны между собой по крайне мере одним горизонтально вытянутым модулем в виде объемного блока с плоской эксплуатируемой кровлей, который шарнирно связан с этими колоннами с опиранием на них по типу балки коробчатого сечения, представляющей собой по крайней мере одноуровневую застройку [Патент №2485266 РФ, МПК Е04Н 1/00(2006.01). Конструкция поселения: №2012102106/03: заявл. 23.01.2012, опубл. 20.06.2013. Бюл. №17 / Рубинштейн Сергей Исаакович (RU); заявитель Рубинштейн Сергей Исаакович (RU). - 8 с.: ил. - Текст: непосредственный].

Известна мостовая рамная опора, содержащая пару стоек с установленной внутри каждой из них с возможностью вертикального перемещения имеющей отверстия сваей с наконечником, оснащенным винтовой лопастью, пару башмаков, ригель, выполненный с пазами на концах под стойки, опорные элементы, расположенные ниже ригеля, штыри, связи. Каждая стойка выше ригеля снабжена дополнительным опорным элементом в виде опорного кронштейна, ригель снабжен винтовым приспособлением для возможности вертикального перемещения, опорные башмаки выполнены в форме усеченного конуса. [Патент №2149946 РФ, МПК E01D 19/02(2006.01). Мостовая рамная опора: №99112723/03,: заявл. 23.06.1999, опубл. 27.05.2000. Бюл. №15 / Когатько Г.И., Химченко В.П., Поплавский В.Г., Почечуев А.П., Савельев Д.В., Пономарев С.Г., Крыльцов В.Е., Ефимкин СВ.; заявитель 61 Научно-исследовательский испытательный институт железнодорожных войск. - 5 с.: ил. - Текст: непосредственный].

Недостатками аналогов является невозможность установки объектов различного назначения на любую местность, не нарушая ее грунт, землю, естественный рельеф или иное основание без дополнительной подготовки.

Задачей изобретения является установка объектов различного назначения на любую местность, не нарушая ее грунт, землю, естественный рельеф или иное основание без дополнительной подготовки.

Указанная задача решена опорной конструкцией для объектов различного назначения, состоящей из конструктивной системы, содержащей верхнюю часть в виде плоской распределительной площадки и нижнюю часть в виде опорных блоков с выдвижными механизмами, при этом плоская распределительная площадка выполнена в виде фигуры многоугольной или округлой формы со сторонами из основных несущих ригелей, закрепленных под разными углами к ним продольных связей жесткости и диагональных связей жесткости, выполненных перекрестно, образующих вместе в плане единую плоскую платформу, а опорные блоки с выдвижным механизмами установлены по периметру плоской распределительной площадки в местах пересечения основных несущих ригелей, продольных связей жесткости и диагональных связей жесткости, выдвижные механизмы опорных блоков установлены в нижних его частях, выполнены в виде телескопических механизмов с возможностью регулировки вылета-выдвижения и состоят минимум из двух элементов - верхнего статичного элемента с механизмом регулировки в виде редукторов нижних выдвижных элементов и собственно телескопических стоек; к нижнему телескопическому элементу выдвижной стойки прикреплена болтовым или сварным способом лапа, имеющая в нижней своей части расширение для лучшего перераспределения приходящейся на нее нагрузки, а под лапой установлена пятка в виде толстой пластины.

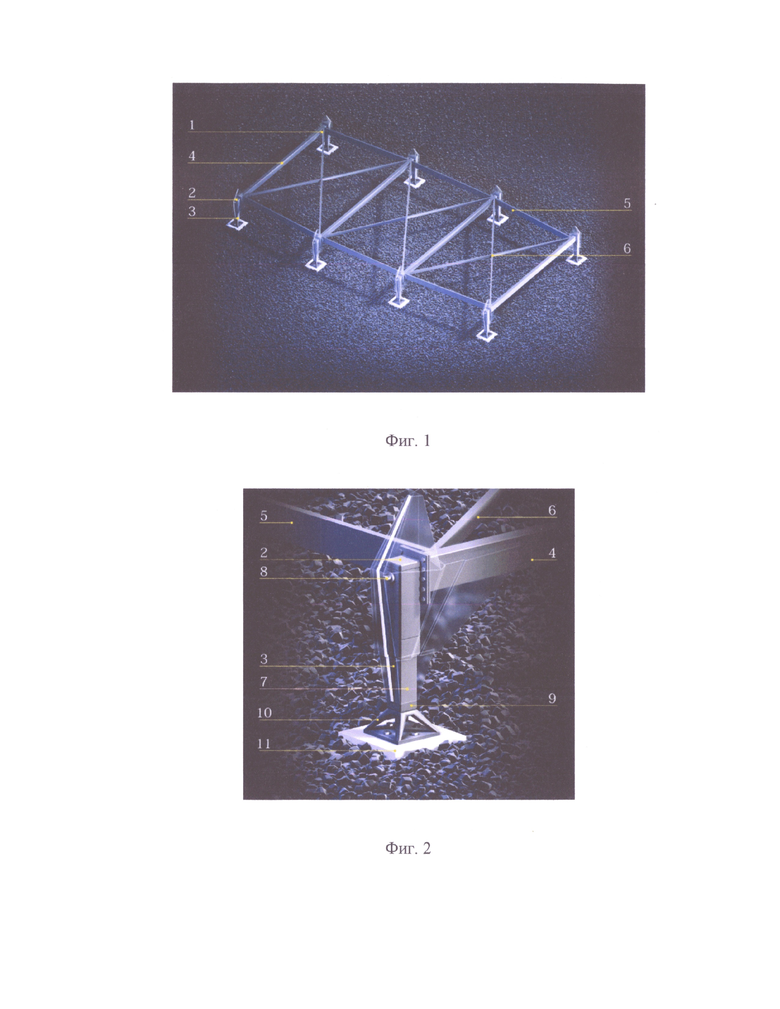

Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид конструкции, на фиг. 2 - увеличенный вид опорного блока.

Опорная конструкция для объектов различного назначения состоит из конструктивной системы, содержащей верхнюю часть в виде плоской распределительной площадки 1, и нижнюю часть в виде опорных блоков 2 с выдвижными механизмами 3. Плоская распределительная площадка 1 выполнена в виде фигуры многоугольной или округлой формы со сторонами из основных несущих ригелей 4, закрепленных под разными углами к ним продольных связей жесткости 5, и диагональных связей жесткости 6, выполненных перекрестно, и образующих вместе в плане единую плоскую платформу. Опорные блоки 2 с выдвижным механизмами 3 установлены по периметру плоской распределительной площадки 1 в местах пересечения основных несущих ригелей 4, продольных связей жесткости 5 и диагональных связей жесткости 6. Выдвижные механизмы 3 опорных блоков 2 установлены в нижних частях опорных блоков 2, выполнены в виде телескопических механизмов 7 с возможностью регулировки вылета-выдвижения и состоят минимум из двух элементов - верхнего статичного элемента с механизмом регулировки в виде редукторов нижних выдвижных элементов 8, и собственно выдвижных телескопических стоек 9. К нижнему телескопическому механизму 7 выдвижной телескопической стойки 9 прикреплена болтовым или сварным способом лапа 10, имеющая в нижней своей части расширение для лучшего перераспределения приходящейся на нее нагрузки. Под лапой 10 установлена пятка 11 в виде толстой пластины.

Конструкция работает и используется следующим образом.

Вначале конструкцию собирают и монтируют на месте строительства: Собирают и монтируют верхнюю часть конструктивной системы, формируя плоскую распределительную площадку 1 в форме фигуры многоугольной или округлой формы. Соединяют болтовым и сварным способом основные несущие ригеля 4, закрепляя под различными углами к ним продольные связи жесткости 5, и диагональные связи жесткости 6, выполняя их перекрестно, и образуя вместе в плане единую плоскую платформу. Опорные блоки 2 с выдвижным механизмами 3 устанавливают по периметру плоской распределительной площадки 1 в местах пересечения основных несущих ригелей 4, продольных связей жесткости 5 и диагональных связей жесткости 6. Выдвижные механизмы 3 опорных блоков 2 устанавливают в нижних частях опорных блоков 2, выполненных в виде телескопических механизмов 7 с возможностью регулировки вылета-выдвижения и состоящих минимум из двух элементов - верхнего статичного элемента с механизмом регулировки в виде редукторов нижних выдвижных элементов 8, и собственно выдвижных телескопических стоек 9. К нижним телескопическим элементам 8 выдвижной телескопической стойки 9 прикрепляют болтовым или сварным способом лапы 10, имеющие в нижней своей части расширение для лучшего перераспределения приходящейся на нее нагрузки. Под лапой 10 устанавливают пятку 11 в виде толстой пластины.

С помощью опорных блоков 2, выполненных в виде телескопических механизмов 7, регулируют установку и выравнивание в необходимой плоскости опорной конструкции для объектов различного назначения, затем помещают на нее объекты, располагающиеся не на уровне земли, а над ней на любой местности не нарушая ее грунт, землю, естественный рельеф или иное основание без дополнительной подготовки, наделяя все здание некапитальными/капитальными свойствами со всеми присущими ему преимуществами, и позволяет использовать, в том числе, также территории, на которых ранее не возводились постройки. Благодаря выдвижным механизмам опорных блоков перепады естественного рельефа могут быть компенсированы, а площадка, в зависимости от целей, может благодаря выдвижным опорным блокам иметь различный наклон. Опорную конструкцию для объектов различного назначения можно применять для установки на них объектов любого назначения и служит быстросборным некапитальным/капитальным фундаментом, позволяющим устанавливать данные объекты. Устанавливаемые объекты - здания, строения, сооружения различного вида и назначения, а также шатры, беседки, различные конструкции, открытые и/или закрытые площадки для различного рода мероприятий и т.д. А также закрытые сооружения и площадки - объекты, имеющие крышу или навес от осадков и солнца, также могут быть закрыты со всех сторон и быть отапливаемыми по всему периметру или частично, и т.д. Открытые сооружения - площадки, представляющие плоское основание с возможностью установки на них в зависимости от целей, шатров, беседок, зон отдыха, патио зон, кафе, веранд, сцена для различных мероприятий, либо вовсе без объектов, если необходима только площадка и т.д.

Изобретение относится к области строительства, в частности к опорным конструкциям строительных объектов, и может применяться для установки на них объектов любого назначения, и служит быстросборным некапитальным/капитальным фундаментом, позволяющим устанавливать данные объекты, располагающиеся не на уровне земли, а над ней на любой местности, не нарушая ее грунт, землю, естественный рельеф или иное основание без дополнительной подготовки, наделяя все здание некапитальными/капитальными свойствами со всеми присущими ему преимуществами, и позволяет использовать, в том числе, также территории, на которых ранее не возводились постройки, в том числе использовать те территории, где невозможно строительство капитальных объектов, сооружений. Опорная конструкция для объектов различного назначения состоит из конструктивной системы, содержащей верхнюю часть в виде плоской распределительной площадки и нижнюю часть в виде опорных блоков с выдвижными механизмами. Плоская распределительная площадка выполнена в виде фигуры многоугольной или округлой формы со сторонами из основных несущих ригелей, закрепленных под разными углами к ним продольных связей жесткости и диагональных связей жесткости, выполненных перекрестно, образующих вместе в плане единую плоскую платформу. Опорные блоки с выдвижным механизмами установлены по периметру плоской распределительной площадки в местах пересечения основных несущих ригелей, продольных связей жесткости и диагональных связей жесткости. Выдвижные механизмы опорных блоков установлены в нижних его частях, выполнены в виде телескопических механизмов с возможностью регулировки вылета-выдвижения и состоят минимум из двух элементов - верхнего статичного элемента с механизмом регулировки в виде редукторов нижних выдвижных элементов и собственно телескопических стоек. К нижнему телескопическому элементу выдвижной стойки прикреплена болтовым или сварным способом лапа, имеющая в нижней своей части расширение для лучшего перераспределения приходящейся на нее нагрузки, а под лапой установлена пятка в виде толстой пластины. Технический результат состоит в обеспечении установки объектов различного назначения на любую местность, не нарушая ее грунт, землю, естественный рельеф или иное основание без дополнительной подготовки. 2 ил.

Опорная конструкция для объектов различного назначения, состоящая из конструктивной системы, содержащей верхнюю часть в виде плоской распределительной площадки и нижнюю часть в виде опорных блоков с выдвижными механизмами, при этом плоская распределительная площадка выполнена в виде фигуры многоугольной или округлой формы со сторонами из основных несущих ригелей, закрепленных под разными углами к ним продольных связей жесткости и диагональных связей жесткости, выполненных перекрестно, образующих вместе в плане единую плоскую платформу, а опорные блоки с выдвижным механизмами установлены по периметру плоской распределительной площадки в местах пересечения основных несущих ригелей, продольных связей жесткости и диагональных связей жесткости, выдвижные механизмы опорных блоков установлены в нижних его частях, выполнены в виде телескопических механизмов с возможностью регулировки вылета-выдвижения и состоят минимум из двух элементов - верхнего статичного элемента с механизмом регулировки в виде редукторов нижних выдвижных элементов и собственно телескопических стоек; к нижнему телескопическому элементу каждой выдвижной стойки прикреплена болтовым или сварным способом лапа, имеющая в нижней своей части расширение для лучшего перераспределения приходящейся на нее нагрузки, а под каждой лапой установлена пятка в виде толстой пластины.
