Способ определения цвета единичных керамических реставраций для реабилитации зубов в эстетически значимой зоне с использованием цифрового протокола Российский патент 2024 года по МПК A61C5/00

Изобретение относится к медицине, а именно к стоматологии, и может быть использовано для определения цвета единичных керамических реставраций для восстановления зубов передней группы с изменением цвета после эндодонтического лечения.

С точки зрения имитации цвета и эстетики естественного зуба, одиночные резцы являются одной из самых сложных реставрационных задач для стоматолога и зубного техника. В истории реставраций, изготовленных в лаборатории, обе стороны стремились достичь эстетики, прочности и простоты использования, чтобы получить наиболее желательное сочетание свойств для повседневных несъемных реставраций. Выбор оттенка реставрации зависит от выбранного материала реставрации, дизайна препарирования и оттенка препарированного зуба. К счастью, постоянная эволюция реставрационных материалов принесла практикующим врачам больше вариантов на рынке. К ним относятся, в частности, диоксид циркония, прессованная керамика, такая как дисиликат лития, и полевошпатная керамика.

В прошлом многие стоматологи утверждали, что прессованная керамика и полевой фарфор являются наиболее эстетически привлекательными материалами для копирования естественных зубов из-за их высокой прозрачности и низкой непрозрачности.

Современная стоматология предъявляет высокие требования к оптической интеграции реставрационных вмешательств. В результате клиницистам и техникам приходится разрабатывать методики, которые остаются практичными, но при этом повышают точность и объективность анализа и оценки оттенка. За последние 20 лет произошел значительный прогресс в цифровых технологиях, причем цифровая фотография находится в авангарде. Цифровая фотография оказала немедленное и глубокое влияние на прикладную клиническую стоматологию, в первую очередь благодаря мгновенной визуализации и распространению изображений. Однако протоколы стандартизации с точки зрения получения изображения и объективного анализа остаются неоднозначными.

Цифровая фотография со стандартизированной эталонной картой баланса белого и серого, служащей известным эталоном, в сочетании с определенным цифровым цветовым пространством, используемым для обработки цифровых фотографий, позволяет добиться стандартизированного получения изображения и последующего объективного анализа изображения. Целью данного систематического подхода является определение наиболее эффективных и действенных средств для создания последовательной и оптимальной визуальной интеграции и реставрационных результатов посредством численной количественной оценки, что позволит клиницистам и техникам работать предсказуемо, даже если они находятся в разных географических точках.

В поисках патентов по рефератам российских изобретений, заявкам на российские изобретения, полным текстам российских изобретений из трех последних бюллетеней, формулам российских полезных моделей, формулам российских полезных моделей из трех последних бюллетеней, перспективным российские изобретения при поисковом запросе количество соответствующих патентов ровнялось 0. Такое же количество патентов было найдено при поиске на английском языке.

Техническим результатом настоящего изобретения является: точное определение цвета единичных керамических реставраций для восстановления зубов передней группы с изменением цвета после эндодонтического лечения.

Технический результат достигается благодаря тому, что в способе определения цвета используется программное обеспечение на основе серой карты и искусственного интеллекта.

Пример 1. В клинику обратился пациент О 45 лет, ранее зуб 33 был лечен эндодонтически. После определения цвета, фиксация непрямой Emax реставрации была проведена в одно посещение

Пример 2. В клинику обратился пациент А. 33 года, ранее зубы 22 и 12 были лечены эндодонтически. Отмечалось изменение цвета зубов. После определения цвета фиксация непрямых Emax реставраций была проведена в одно посещение

Пример 3. В клинику обратилась пациентка Р., 33 года, зуб 21 был лечен эндодонтически. Отмечалось изменение цвета зубов. После определения цвета фиксация непрямой Emax реставрации была проведена в одно посещение

Заявленный способ определение цвета единичных керамических реставраций для реабилитации зубов в эстетически значимой зоне с использованием цифрового протокола поясняется кратким описанием рисунков.

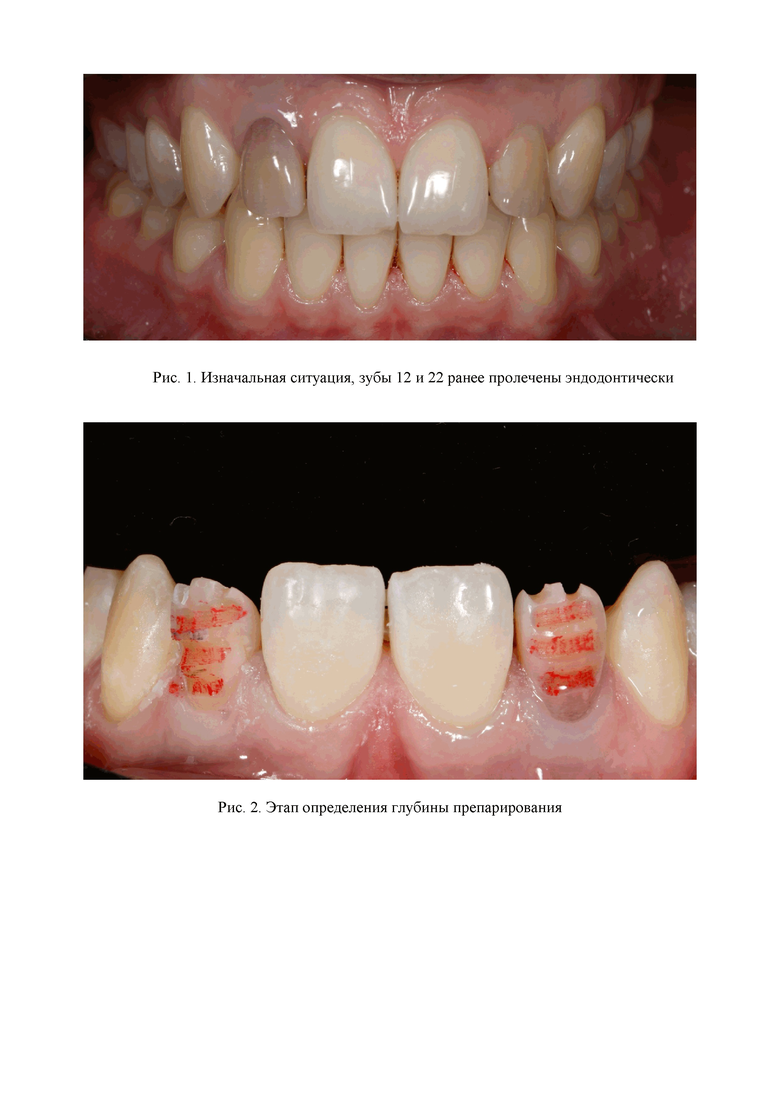

Рис. 1 Изначальная ситуация, зубы 12 и 22 ранее пролечены эндодонтически

Рис.2 Этап определения глубины препарирования

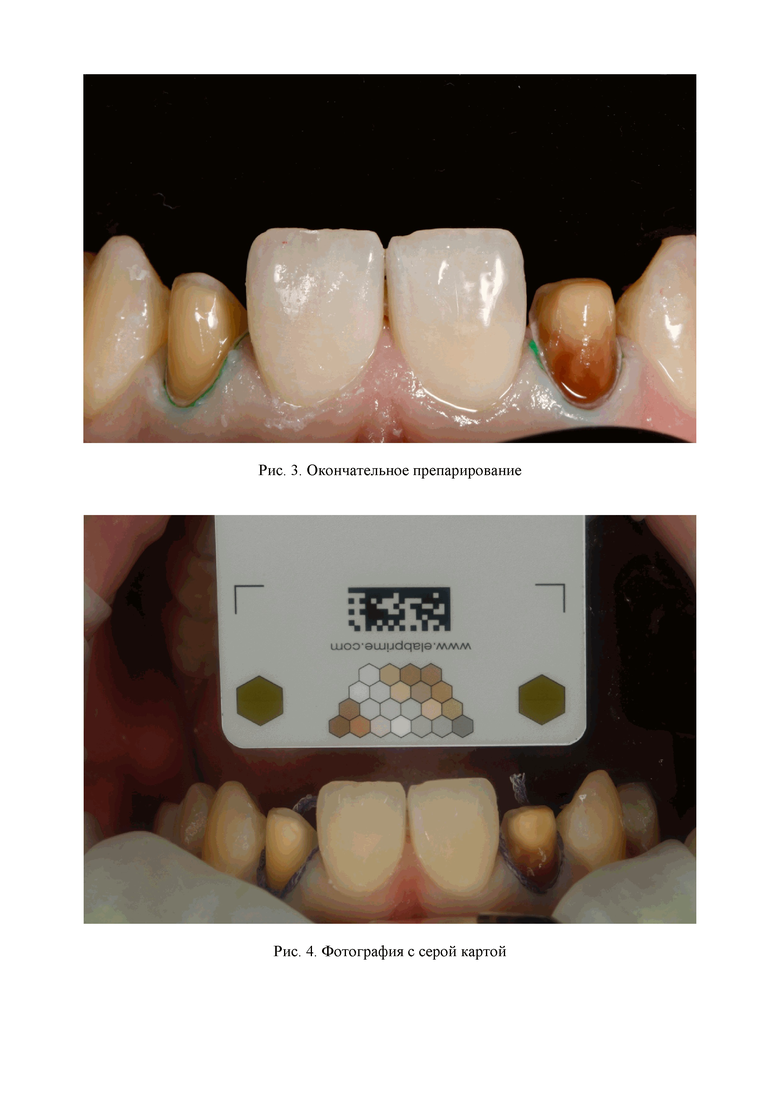

Рис.3 Окончательное препарирование

Рис.4 Фотография с серой картой

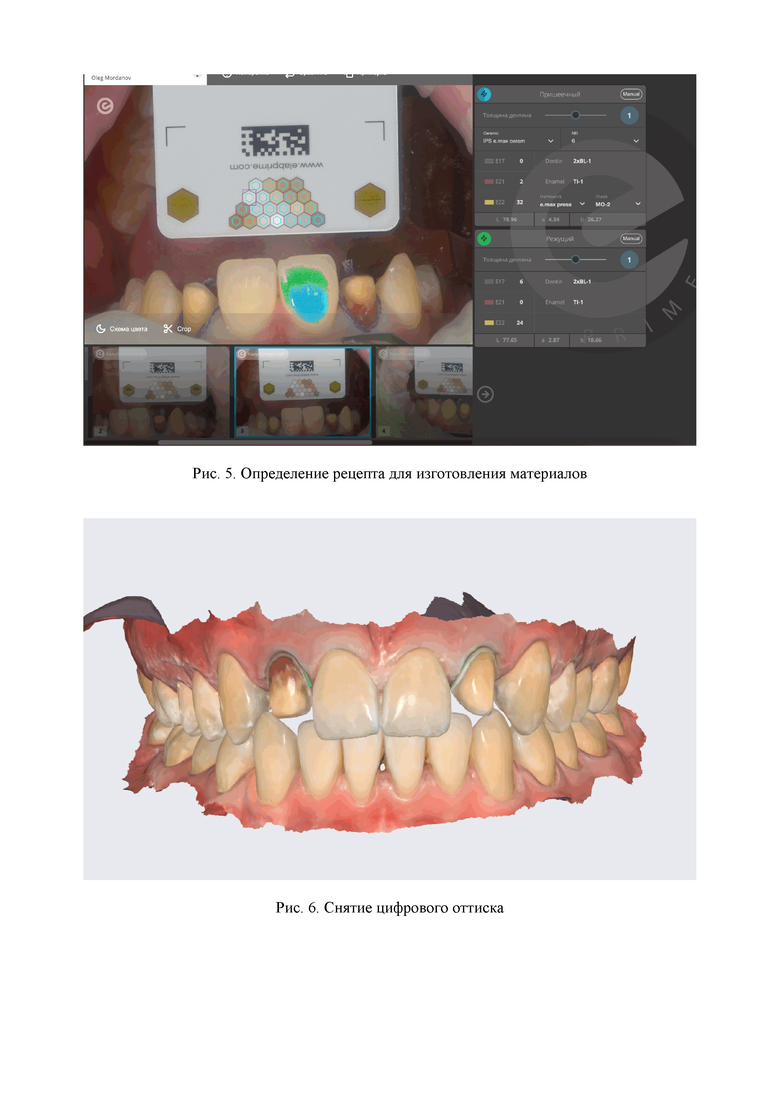

Рис.5 Определение рецепта для изготовления материалов

Рис 6. Снятие цифрового оттиска

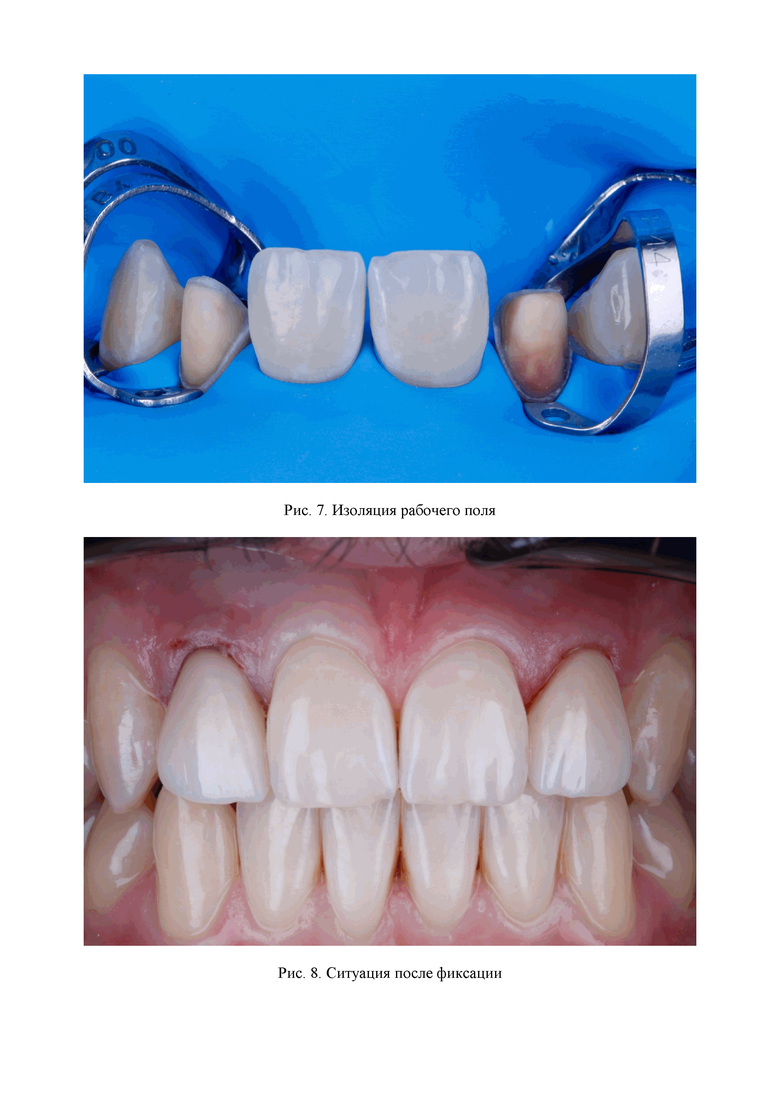

Рис 7. Изоляция рабочего поля

Рис 8. Ситуация после фиксации

Изобретение относится к медицине, а именно к стоматологии, и может быть использовано при определении цвета единичных керамических реставраций для восстановления зубов передней группы с изменением цвета после эндодонтического лечения. Проводят КЛКТ для исключения патологии периодонта и оценки ранее проведенного эндодонтического лечения. Осуществляют первичное сканирование зубных рядов для создания цифрового Wax-up, примерку Wax-up и согласование Mock-up формы, препарирование тканей зуба минимум 0,8 мм в пришеечной области. Осуществляют снятие оптического цифрового оттиска. Определяют цвет с помощью фильтров и серой карты Elab Prime. Затем осуществляют определение рецепта и пропорций материалов для зубного техника в программе Elab Prime. Изготавливают временные реставрации прямым методом и осуществляют припасовку постоянных реставраций, фиксацию реставраций с использованием системы коффердам в соответствии с протоколом для используемых материалов, рентгенологический контроль для оценки прилегания зафиксированной реставрации. Способ, за счет использования программного обеспечения на основе серой карты и искусственного интеллекта, позволяет точно определить цвет единичных керамических реставраций для восстановления зубов передней группы с изменением цвета после эндодонтического лечения. 8 ил., 3 пр.

Способ определения цвета единичных керамических реставраций для восстановления зубов передней группы с изменением цвета после эндодонтического лечения в полностью цифровом протоколе, включающий проведение КЛКТ для исключения патологии периодонта и оценки ранее проведенного эндодонтического лечения, первичное сканирование зубных рядов для создания цифрового Wax-up, примерку Wax-up и согласование Mock-up формы, препарирование тканей зуба минимум 0,8 мм в пришеечной области, снятие оптического цифрового оттиска, определение цвета с помощью фильтров и серой карты Elab Prime, определение рецепта и пропорций материалов для зубного техника в программе Elab Prime, изготовление временных реставраций прямым методом, припасовку постоянных реставраций, фиксацию реставраций с использованием системы коффердам в соответствии с протоколом для используемых материалов, рентгенологический контроль для оценки прилегания зафиксированной реставрации.
