КАМЕРА НАЛИВА АКВАВЕНДИНГОВОГО АППАРАТА С ПОДПРУЖИНЕННОЙ ДВЕРЬЮ, ЗАКРЫВАЮЩЕЙ ВХОДНОЙ ПРОЁМ ЭТОЙ КАМЕРЫ Российский патент 2024 года по МПК B67D7/02

Описание патента на изобретение RU2830016C1

Область техники, к которой относится изобретение

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи питьевой воды путем автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую в камеру налива воды, снабженную подпружиненной дверью, закрывающей входной проем этой камеры.

Уровень техники

Известна камеры налива аквавендингового аппарата с автоматической дверью (20), снабженной приводом (21) и датчиками ее положения (см. описание полезной модели к патенту RU №139049 U1, опубликованному 10.04.2014 Бюл. №10).

Признаки известной камеры, общие с признаками заявленной для патентования камеры, заключаются в наличии двери как таковой и средства обеспечения ее постоянно закрытого состояния с возможностью произвольного открывания.

Причина, препятствующая получению в известной камере технического результата, который обеспечивается заявленной для патентования дверью, заключается в конструктивной и технологической сложности указанного средства обеспечения постоянно закрытого состояния двери с возможностью произвольного открывания двери (сложность заключается в наличии привода двери и датчиков положения двери).

Известна камера налива аквавендингового аппарата с подпружиненной дверью, закрывающей входной проем этой камеры (прототип: описание изобретения к патенту RU №2810670 С1, МПК B67D 7/02, B67D 7/06, опубликовано 28.12.2023 в Бюл. №1).

Признаки известной камеры налива (прототипа), общие с признаками заявленной камеры налива, заключаются в выполнении двери камеры подпружиненной.

Причина, препятствующая получению в известной камере налива (в прототипе) технического результата, который обеспечивается заявленной для патентования камерой налива, заключается в возникновении удара двери о стенки камеры налива при закрывании двери под действием сильной дверной пружины, значительная сила сжатия которой необходима для быстрого закрывания двери.

Техническая проблема, на решение которой направлено заявленное для патентования техническое решение, заключается в необходимости обеспечения безударного закрывания подпружиненной двери камеры налива без уменьшения силы сжатия ее дверной пружины. Раскрытие сущности изобретений

Технический результат, опосредствующий решение указанной технической проблемы, заключается в создании такой силы, противодействующей дверной пружине на конечном пути движения двери в направлении ее закрывания, при которой, с одной стороны, исключается упомянутый удар, а с другой стороны, сохраняется скорость вращения двери на протяжении угла, близкого к 180° (т.е. близкого к максимальному углу открывания двери), так что обеспечивается оптимальный для этого баланс сил закрывания двери и сопротивления этому закрыванию в момент соприкосновения двери со штоком поршневого амортизатора двери.

Достигается технический результат тем, что камера налива аквавендингового аппарата с подпружиненной дверью, закрывающей входной проем этой камеры, содержит упор двери, установленный в верхней части камеры налива в области ее входного проема с возможностью подпружиненного опирания двери на этот упор в закрытом положении двери, и поршневой амортизатор двери, установленный на упоре двери на расстоянии от оси вращения двери, не превышающем половины ширины двери.

Краткое описание чертежей

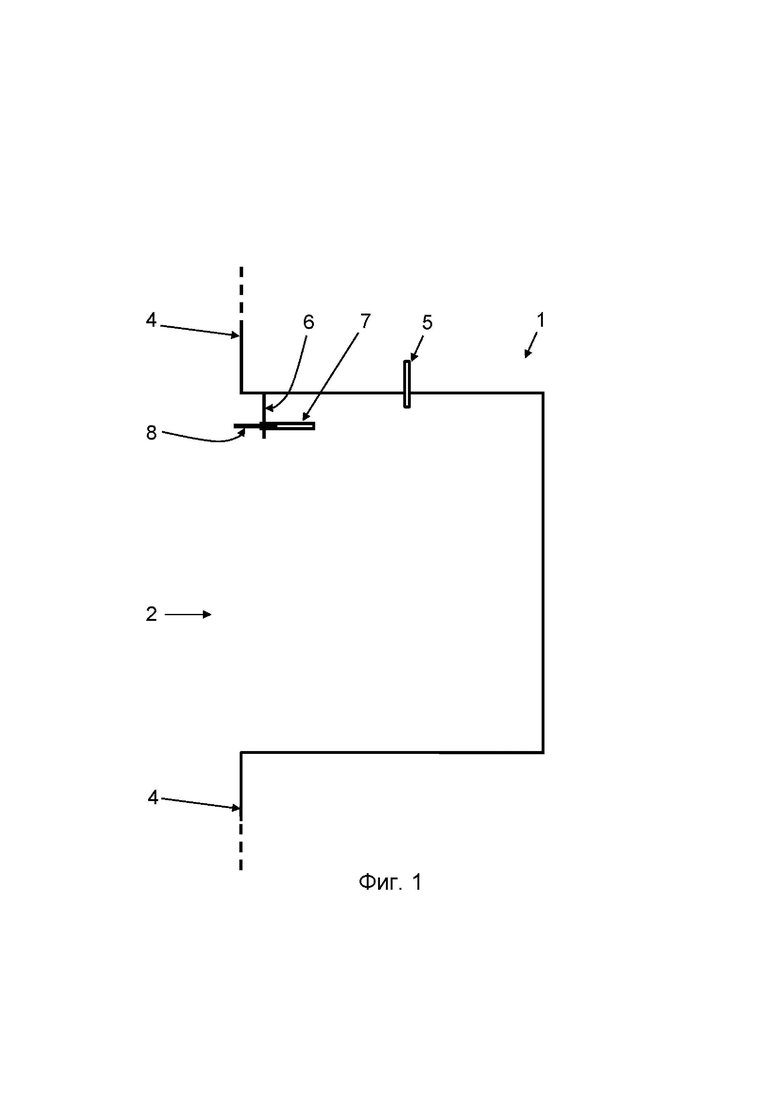

На фиг. 1 приведено схематическое изображение поперечного сечения заявленной камеры налива вертикальной плоскостью, перпендикулярной плоскости входного проема камеры налива, при этом дверь на этой фигуре не показана, но подразумевается в ее открытом на 180° положении; на фиг. 2 приведено то же изображение камеры, что и на фиг. 1, но с той разницей, что здесь показана еще дверь в том же поперечном сечении в момент ее механического контакта с максимально выдвинутым штоком поршневого амортизатора двери в процессе ее (двери) закрывания под действием дверной пружины (пружина не показана); на фиг. 3 приведено то же изображение камеры, что и на фиг. 1, но с той разницей, что здесь показана еще дверь в том же поперечном сечении в момент ее механического контакта с упором двери, т.е. в ее (двери) полностью закрытом положении (пружина также не показана). Осуществление изобретения

Камера налива воды представляет собой металлический короб 1, который имеет входной проем 2 камеры, закрытый подпружиненной дверью 3, выполненной из светопрозрачного пластика, и который установлен на лицевой панели 4 аквавендингового аппарата.

В верхней части камеры налива воды (т.е. в верхней части короба 1) установлен патрубок 5 налива воды в тару покупателя воды, а также в этой верхней части в области входного проема 2 установлен упор 6 двери 3 с возможностью подпружиненного опирания двери 3 на этот упор 6 в закрытом положении двери 3.

Камера налива также содержит поршневой амортизатор 7 двери 3, который содержит шток 8, связанный с поршнем этого амортизатора. При этом этот амортизатор 7 установлен на упоре 6 на расстоянии от оси вращения двери 3, не превышающем половины ширины двери 3 (ось не показана). Такое расположение амортизатора 7 относительно оси вращения двери 3 обеспечивает, как было установлено в экспериментах, необходимый баланс противоположно направленных сил: силы сжатия дверной пружины, направленной на закрывание двери 3, и противоположной ей силы вжатия штока 8 (и, соответственно, поршня) в цилиндр амортизатора 7 на предельно конечном пути закрывания двери, так как именно при таком расположении амортизатора 7 обеспечивается необходимый силовой рычаг воздействия двери 3 на шток 8.

В свою очередь обеспечение данного силового рычага обусловливает необходимость расположения упора 6 в верхней части камеры, так как очевидно, что технически возможное расположение упора 6 в боковой части камеры (напротив оси вращения двери 3) не даст возможности создания указанного силового рычага, а расположение упора 6 в нижней части камеры будет мешать горизонтальному движению тары покупателя воды при ее размещении в камере налива под патрубком 5.

Функционирование камеры налива заключается в следующем.

Покупатель воды, преодолевая сопротивление дверной пружины, открывает дверь 3 камеры налива воды на 180° (фиг. 1, где такая открытая дверь 3 подразумевается, но не показана). Затем покупатель, удерживая дверь в таком открытом положении, устанавливает в камеру налива свою тару под патрубок 5 и отпускает дверь 3. Под действием дверной пружины дверь 3 ускоренно вращается в направлении ее закрывания, и при ее повороте примерно на 170° она входит в механический контакт со свободным концом штока 8 поршневого амортизатора 7 (фиг. 2), который расположен на расстоянии от оси вращения двери 3, не превышающем половины ширины двери 3, что обеспечивает увеличенное силовое воздействие на шток 8 со стороны двери 3 за счет образования соответствующего силового рычага при одновременном снижении силы со стороны пружины благодаря малому углу, оставшемуся для закрывания двери 3. При таких обстоятельствах, как было установлено в многочисленных экспериментах, скорость вращения двери на конечном ее пути вращения, когда оставшийся угол составляет примерно 10°, скорость вращения двери резко снижается, и далее она вращается со значительным замедлением и в конечном итоге входит в безударный механический контакт с упором 6 (фиг. 3). После этого покупатель запускает процесс выдачи воды в его тару, установленную в камере налива под патрубком 5, и этот процесс осуществляется в автоматическом режиме при закрытой двери 3, которая благодаря ее выполнению из прозрачного пластика дает возможность покупателю наблюдать за процессом выдачи воды в его тару. После заполнению тары водой покупатель вновь открывает дверь 3, преодолевая действие дверной пружины, извлекает из камеры налива заполненную водой тару и отпускает дверь 3, которая безударно закрывается, как описано выше.
