Фундамент для опоры линии электропередачи Российский патент 2024 года по МПК E02D27/42

Изобретение относится к области строительства линий электропередачи и может быть использовано при сооружении фундаментов под опоры линий электропередачи (ЛЭП) с заглубленными в грунт стойками конструкций фундаментов.

Эффективность конструкций фундаментов определяется снижением нагрузок на грунтовое основание и экономией материалов при обеспечении эксплуатационной надежности сооружения. Важным также является облегчение логистических задач, снижение затрат на транспортировку крупногабаритных грузов и на использование тяжелой грузоподъемной техники, а также уменьшение массы элементов.

В настоящее время широкое применение в качестве фундаментов опор ЛЭП имеют железобетонные грибовидные конструкции заводского изготовления, обладающие большими объемом и весом, см. Фундаменты под унифицированные металлические опоры ВЛ 35-330 кВ, серия 3.407-115, вып.2 : типовые конструкции – Ленинград : Северо-Западное отделение института «Энергосетьпроект» Минэнерго СССР, 1977.

Известен цельный грибовидный фундамент для опоры линии электропередачи, включающий заглубленную в грунт сплошную опорную плиту с заделанной в нее железобетонной стойкой, верхний торец которой выполнен под сварочное или болтовое крепление оголовника металлической или железобетонной опоры, RU 122667 U1, опубл. 10.12.2012.

Недостатками известных фундаментов являются повышенный расход материала, большая масса и габариты, что затрудняет его транспортирование к месту установки. Кроме того, недостатком является неполное использование несущей способности грунта под сплошной опорной плитой за счет распределения нагрузки на большой объем грунта, включенного в работу.

Имеются технические решения по разделению цельных фундаментов на две составляющие - стоечную и плитную части с одним монтажным стыком, см. Унифицированные конструкции составных фундаментов для стальных опор ВЛ 35-500 кВ, серия 3.407.1-144, вып.1 : рабочие чертежи - Ленинград : Северо-Западное отделение института «Энергосетьпроект» Минэнерго СССР, 1987. Располагаясь в наиболее напряженной части фундамента, стык является слабым звеном в конструкции, и надежность её оказывается сниженной. При этом два стыкуемых элемента остались крупными по массе и объему.

Известны составные грибовидные фундаменты для опор ЛЭП 35 – 110 кВ, содержащие отдельно изготовленные опорную плиту и стойку, соединяемые при монтаже со шпоночным соединением опорной плиты и стойки, RU 181281 U1, опубл. 09.07.2018 и болтовым соединением, RU 181319 U1, опубл. 10.07.2018.

Опорная плита фундамента со шпоночным соединением (RU 181281 U1) снабжена двумя горизонтальными шпоночными пазами, а стойка в нижней части с двух сторон снабжена горизонтальными выступами, размещенными в указанных шпоночных пазах, причем горизонтальные выступы стойки имеют клиновидный профиль с сужением в периферийном относительно оси стойки направлении и размещены в шпоночных пазах с обеспечением непосредственного контакта внешней поверхности горизонтальных выступов с внутренней поверхностью шпоночных пазов, имеющих ответную горизонтальным выступам стойки геометрию.

Стойка фундамента с болтовым соединением (RU 181319 U1) имеет две крепежные пластины, выступающие горизонтально с двух сторон относительно стойки, и в каждой из которых выполнено три отверстия. При этом опорная плита в центральной части имеет возвышение в форме усеченной пирамиды, в котором установлено шесть крепежных болтов, размещенных в указанных отверстиях крепежных пластин, причем крепежные пластины зафиксированы гайками.

Данное техническое решение принято в качестве прототипа настоящего изобретения.

Условия транспортировки составных фундаментов несколько облегчаются по сравнению со сплошными фундаментами. Однако большая масса и габариты сплошной опорной плиты затрудняют его транспортирование к месту установки.

Недостатком прототипа является недостаточное использование несущей способности грунта под сплошной опорной плитой за счет распределения нагрузки на большой объем грунта, включенного в работу.

Кроме того, недостатком является низкая технологичность и, как следствие, дороговизна фундамента, обусловленные сложной формой узла соединения стойки с опорной плитой, для изготовления которого требуется уникальная форма и специализированное место.

Задачей изобретения является разработка высокотехнологичного составного фундамента, обеспечивающего высокую несущую способность при меньшем расходе материала и позволяющего использовать простые по форме унифицированные элементы, облегчающие транспортирование к месту установки.

Техническим результатом настоящего изобретения является улучшение использования несущей способности грунта под опорой стойки, за счет использования элементного фундамента, состоящего из отдельных разнесенных элементов, позволяющего распределить нагрузку на большой объем грунта, включенного в работу.

Замена плитной части фундамента на систему рассредоточенных горизонтальных элементов, передающих нагрузку на выше, либо ниже расположенное грунтовое основание, приводит к снижению деформаций и увеличению несущей способности фундамента на сжимающие и выдергивающие нагрузки.

Силовое воздействие стойки опоры, передаваемое на грунт оказывает влияние на соседние точки грунтового основания, причем с их отдалением от зоны приложения нагрузки влияние снижается. Этот факт иллюстрируется на Фиг.6, из которой следует, что сложение зон влияния нагрузок при их близком расположении приводит к увеличению осадки грунтового основания. Наоборот, отдаление нагрузок друг от друга приводит к положительному эффекту – снижению осадок.

Проведено расчленение плитной части фундамента на горизонтальные элементы и изучена дискретная передача нагрузки от горизонтальных элементов на грунт, взамен сплошному контакту грунта со сплошной плитой. Анализ контактных давлений по подошве фундаментов, вызвавших заданную осадку грунтового основания, показал, что грунтовое основание под крайними элементами является перегруженным, по сравнению с плитным вариантом. При задании граничных условий в виде постоянных давлений по подошве максимальная осадка при раздвижке элементов снижается, см. Фиг.7. Вертикальная нагрузка при заданной равной осадке обоих фундаментов различна и определяется нахождением площади под графиками контактных давлений. Рассредоточение на грунте опорных элементов фундамента при заданной осадке приводит к возрастанию несущей способности фундамента.

Таким образом, при одинаковых параметрах напряженно-деформированного состояния основания плитных и элементных фундаментов последние приводят к экономии материалов и облегчению логистических задач при сооружении фундаментов. Применение в фундаментах опор ЛЭП конструкций из сборных элементов ведёт к снижению объема и веса перевозимых с завода изделий.

Поставленная задача решается за счет того, что в фундаменте для опоры линии электропередачи, содержащем стойку с оголовником, заглубленную в грунт, к которой посредством узла соединения присоединено основание, согласно изобретения, основание выполнено в виде параллельных нижних ригелей, расположенных перпендикулярно стойке и прикрепленных к противоположным боковым сторонам стойки своими боковыми сторонами, при этом фундамент снабжен верхними ригелями, расположенными над нижними ригелями перпендикулярно им и симметрично относительно стойки на расстоянии друг от друга, причем верхние ригели прикреплены к противоположным боковым сторонам стойки своими боковыми сторонами.

Предпочтительно, в средней части нижних ригелей выполнены сквозные отверстия в плоскости, перпендикулярной направлению нижних ригелей, а в стойке перпендикулярно боковым сторонам, к которым присоединены нижние ригели, выполнено сквозное отверстие, причем узел соединения выполнен в виде длинномерного крепежного элемента, вставленного в сквозные отверстия в нижних ригелях и в стойке и проходящего насквозь нижних ригелей и стойки и соединяющего их.

Предпочтительно, в средней части верхних ригелей выполнены сквозные отверстия в плоскости, перпендикулярной направлению верхних ригелей, а в стойке перпендикулярно боковым сторонам, к которым присоединены верхние ригели, выполнено сквозное отверстие, причем узел соединения выполнен в виде длинномерного крепежного элемента, вставленного в сквозные отверстия в верхних ригелях и в стойке и проходящего насквозь верхних ригелей и стойки и соединяющего их.

Предпочтительно, длина крепежных элементов больше суммарной длины сквозных отверстий в нижних ригелях и стойке, а также сквозных отверстий в верхних ригелях и стойке. При этом крепежные элементы могут быть выполнены в виде шпильки с затяжкой с обеих сторон при помощи гаек и шайб или в виде болта с затяжкой с одной стороны при помощи гайки и шайбы.

Предпочтительно, фундамент снабжен дополнительными верхними ригелями, расположенными симметрично относительно стойки на расстоянии друг от друга и от верхних ригелей, причем дополнительные верхние ригели расположены над нижними ригелями перпендикулярно им и присоединены к нижним ригелям, при этом дополнительные верхние ригели могут быть присоединены к нижним ригелям хомутами.

Стойка и/или ригели в различном сочетании могут иметь сплошное многогранное поперечное сечение, сплошное четырехстороннее поперечное сечение, сплошное круглое поперечное сечение, кольцевое поперечное сечение.

Ригели могут иметь тавровое поперечное сечение или двутавровое поперечное сечение.

Стойка и ригели в любом сочетании могут быть выполнены из бетона, металла или композита.

Заявителем не выявлены какие-либо технические решения, идентичные заявленному, что позволяет сделать вывод о соответствии изобретения условию патентоспособности «Новизна».

Реализация отличительных признаков изобретения, в совокупности с ранее известными признаками, обеспечивает технический результат, состоящий в улучшении использования несущей способности грунта под опорой стойки, за счет использования элементного фундамента, состоящего из отдельных разнесенных элементов, позволяющего распределить нагрузку на большой объем грунта, включенного в работу, что обеспечивает высокую несущую способность при меньшем расходе материала и позволяет использовать простые по форме унифицированные элементы, облегчающие транспортирование к месту установки.

Благодаря выполнению основания фундамента в виде параллельных нижних ригелей, расположенных перпендикулярно стойке и прикрепленных к ее противоположным боковым сторонам, и верхних ригелей, расположенных над нижними ригелями перпендикулярно им на расстоянии друг от друга, и прикреплению верхних ригелей к противоположным боковым сторонам стойки, обеспечивается создание элементного фундамента, состоящего из отдельных элементов, разнесенных друг от друга на расстояние ширины стойки, позволяющего распределить нагрузку на большой объем грунта, включенного в работу, что позволяет сохранить высокую несущую способность при меньшем расходе материала.

Благодаря прикреплению к стойке верхних ригелей перпендикулярно нижним ригелям обеспечивается взаимно перекрестное, ортогональное положение ригелей, в результате которого фундамент приобретает крестовую либо ячеистую формы. Это позволяет обеспечить его геометрическую неизменяемость, жесткость и дает возможность эффективнее использовать его при наличии горизонтальных составляющих внешней нагрузки.

Снабжение основания дополнительными верхними ригелями, параллельными верхним ригелям и прикрепленными к нижним ригелям на расстоянии друг от друга и от верхних ригелей, позволяет распределить нагрузку на еще бóльший объем грунта, включенного в работу, что обеспечивает сохранение высокой несущей способности фундамента при еще меньшем расходе материала.

Благодаря прикреплению к стойке ригелей с помощью сквозных отверстий, в которые вставлены стандартные крепежные элементы, обеспечивается создание системы рассредоточенных горизонтальных элементов фундамента с помощью унифицированных крепежных элементов без использования сварочных работ при монтаже, что повышает технологичность и унификацию фундамента.

Благодаря использованию стандартных крепежных элементов с единственным ограничением по их длине, которая должна быть больше суммарной длины сквозных отверстий в ригелях и стойке, снимаются ограничения по форме стойки и ригелей, что позволяет использовать стойку и ригели различного поперечного сечения, что дополнительно унифицирует фундамент.

Благодаря возможности выполнения стойки и ригелей из бетона, металла или композита, причем в любом сочетании, обеспечивается дополнительная унификация фундамента.

Сущность изобретения поясняется чертежами, где изображено:

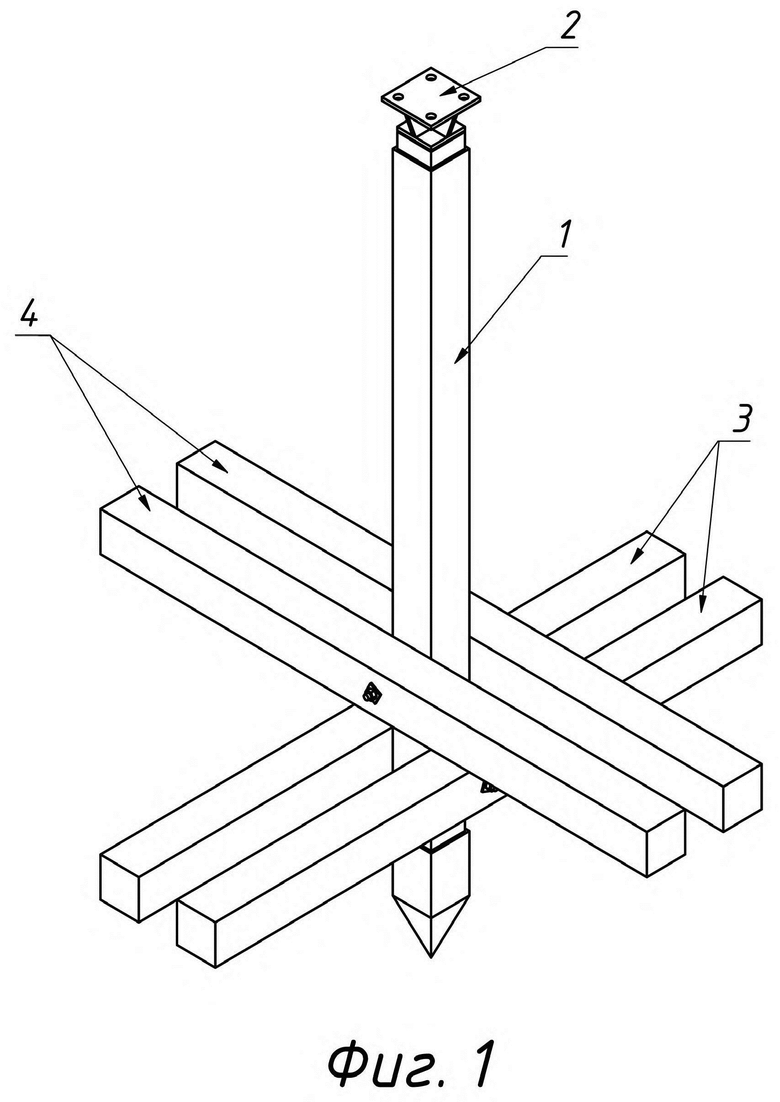

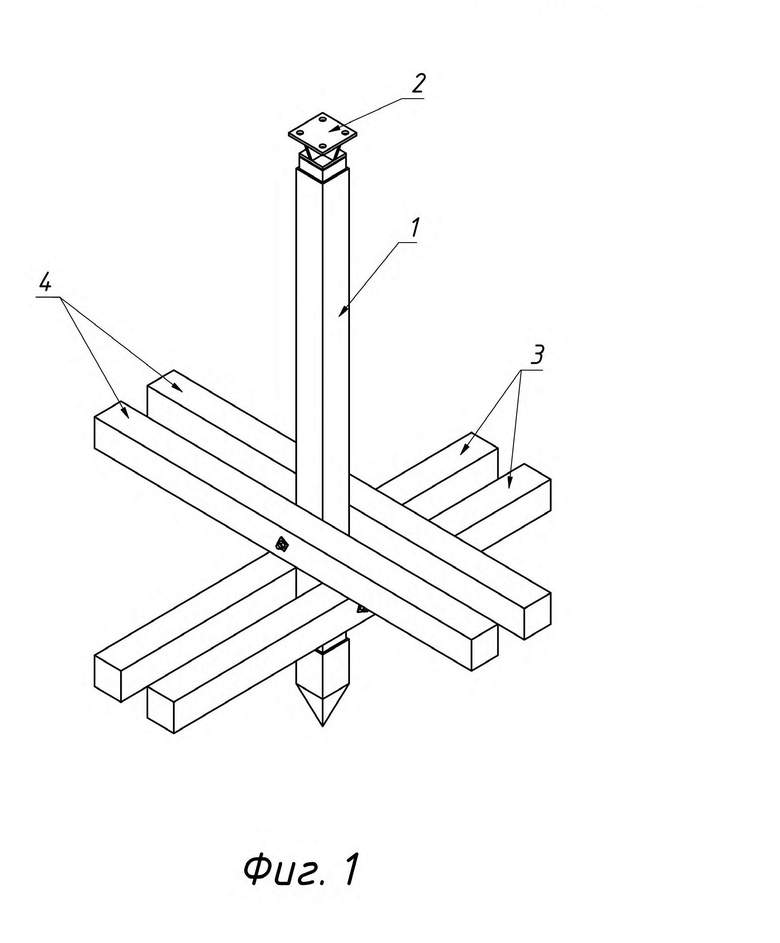

на фиг.1 – фундамент для опоры линии электропередачи с прикрепленными к боковым поверхностям стойки нижними и верхними ригелями в сборе (аксонометрическая проекция);

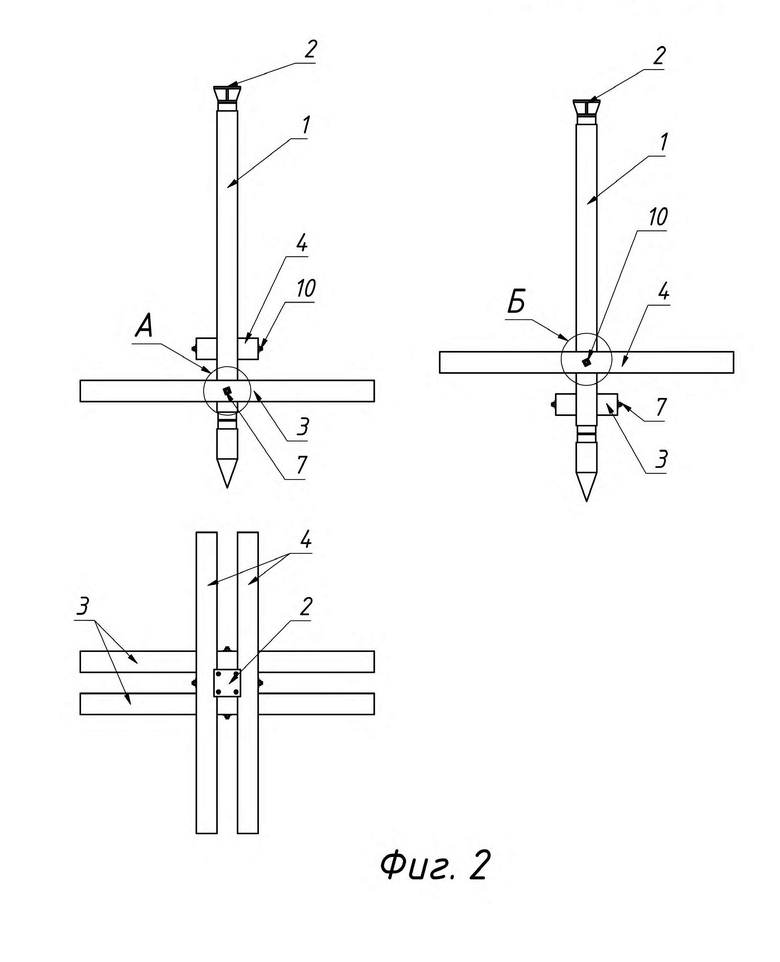

на фиг.2 – фундамент для опоры линии электропередачи с прикрепленными к боковым поверхностям стойки нижними и верхними ригелями в сборе (ортогональные проекции);

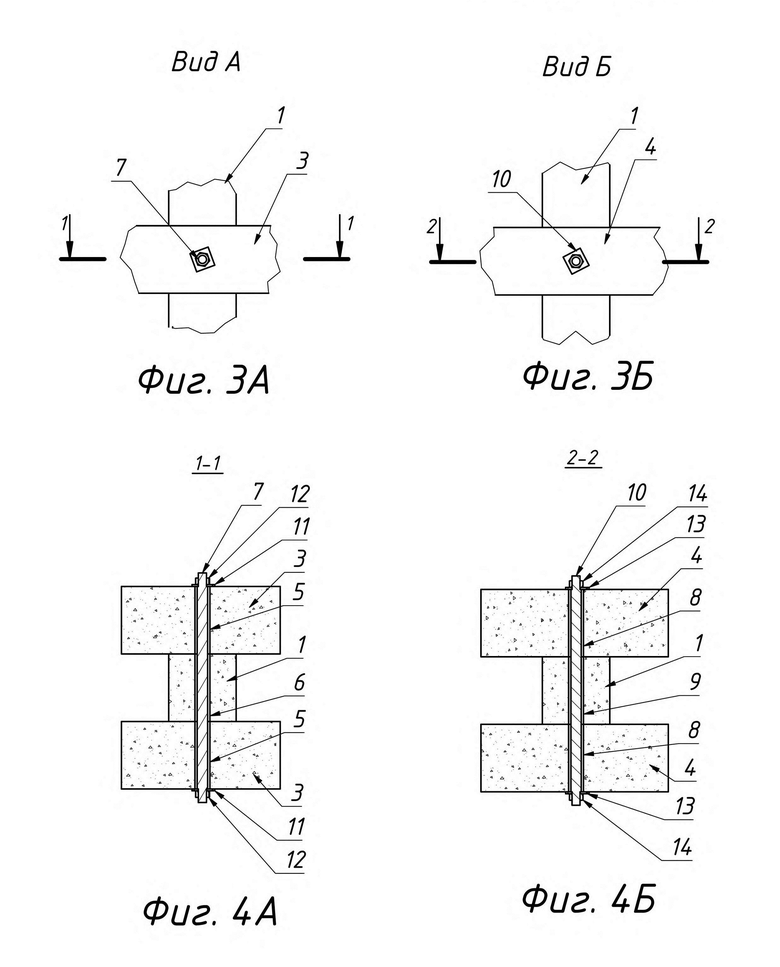

на фиг.3 А - вид А на фиг. 2 - фрагмент узла соединения стойки опоры с нижними ригелями (вид спереди) в увеличенном масштабе, в сквозных отверстиях стойки и ригелей, имеющих форму круга в поперечном сечении, размещен крепежный элемент, выполненный в виде шпильки с затяжкой с обеих сторон при помощи гаек и шайб;

на фиг.3 Б - вид Б на фиг. 2 - фрагмент узла соединения стойки опоры с верхними ригелями (вид спереди) в увеличенном масштабе, в сквозных отверстиях стойки и ригелей, имеющих форму круга в поперечном сечении, размещен крепежный элемент, выполненный в виде шпильки с затяжкой с обеих сторон при помощи гаек и шайб;

на фиг.4 А – разрез 1-1 на фиг.3 а, представлен схематично в увеличенном масштабе;

на фиг.4 Б – разрез 2-2 на фиг.3 б, представлен схематично в увеличенном масштабе;

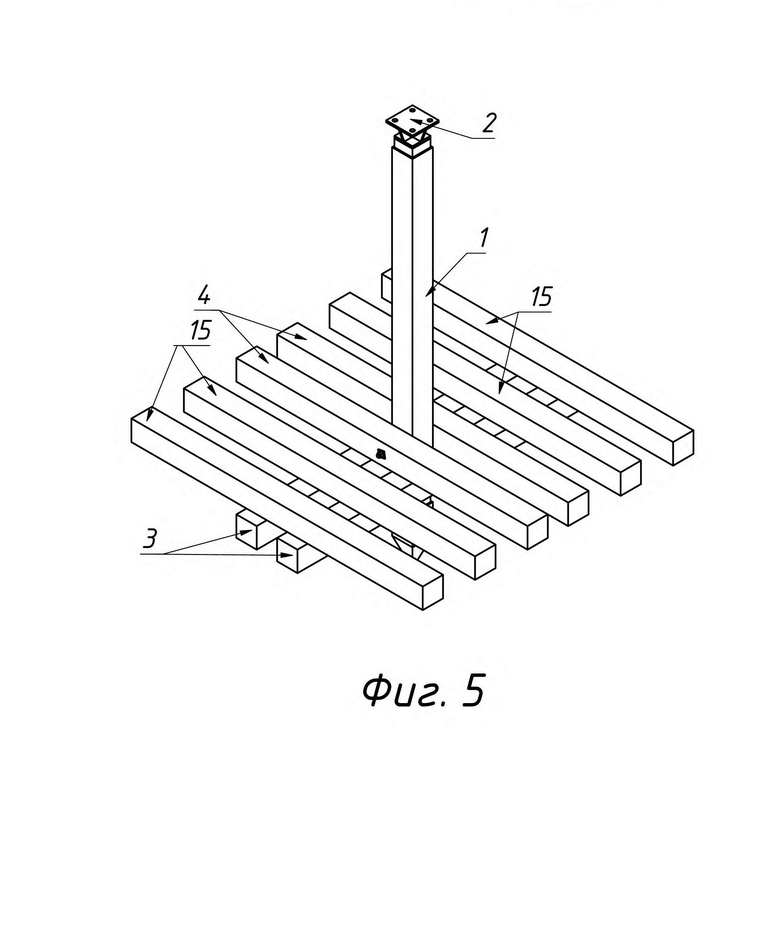

на фиг.5 – фундамент с прикрепленными к боковым поверхностям стойки нижними и верхними ригелями, а также дополнительными верхними ригелями в сборе (аксонометрическая проекция);

на фиг.6 - иллюстрация влияния раздвижки элементов основания фундамента на напряженное (а) и деформированное (б) состояние основания;

на фиг.7 - иллюстрация контактных давлений по подошве плитного (а) и элементного (б) фундаментов при задании равной осадки.

Фундамент для опоры линии электропередачи содержит стойку 1 с оголовником 2, заглубленную в грунт, к которой посредством узла соединения присоединено основание. Основание выполнено в виде параллельных нижних ригелей 3, расположенных перпендикулярно стойке 1 и прикрепленных к противоположным ее боковым сторонам своими боковыми сторонами. Над нижними ригелями 3 перпендикулярно им и симметрично относительно стойки 1 расположены верхние ригели 4, прикрепленные к смежным противоположным боковым сторонам стойки 1 своими боковыми сторонами. Верхние 4 и нижние ригели 3 расположены на расстоянии друг от друга. Стойка 1 и все ригели 3 и 4 полностью изготовлены на заводе.

В средней части нижних ригелей 3 в плоскости, перпендикулярной их направлению, выполнены сквозные отверстия 5. В стойке 1, преимущественно, вблизи нижнего конца и перпендикулярно боковым сторонам, к которым присоединены нижние ригели 3, выполнено сквозное отверстие 6. Узел соединения стойки 1 с нижними ригелями 3 выполнен в виде длинномерного крепежного элемента 7, вставленного в сквозные отверстия 5 и 6 в нижних ригелях 3 и в стойке 1, соответственно, и проходящего насквозь нижних ригелей 3 и стойки 1 и соединяющего их.

В средней части верхних ригелей 4 в плоскости, перпендикулярной их направлению, выполнены сквозные отверстия 8, В стойке 1 над сквозным отверстием 6 перпендикулярно боковым сторонам, к которым присоединены верхние ригели 4, выполнено сквозное отверстие 9. выполнено сквозное отверстие 6. Узел соединения стойки 1 с верхними ригелями 4 выполнен в виде длинномерного крепежного элемента 10, вставленного в сквозные отверстия 8 и 9 в верхних ригелях и в стойке, соответственно, и проходящего насквозь верхних ригелей 4 и стойки 1 и соединяющего их.

Предпочтительно, для упрочнения бетона, в сквозные отверстия 6 и 9 в стойке 1, а также в сквозные отверстия 5 и 8 в нижних 3 и верхних 4 ригелях, соответственно, могут быть вставлены металлические трубы (на чертежах не показано), длина которых равна длине этих сквозных отверстий. Металлические трубы могут быть закреплены в теле стойки и ригелей с помощью арматуры. Сквозные отверстия 6 и 9 в стойке 1, а также сквозные отверстия 5 и 8 в ригелях 3 и 4 в поперечном сечении могут иметь различную форму: квадрата, круга или овала, при наличии вставленных в них металлических труб, их форма должна соответствовать форме труб. При отсутствии металлических труб форма сквозных отверстий должна соответствовать форме вставленных в них крепежных элементов 7 и 10.

Длина крепежного элемента 7 больше суммарной длины сквозных отверстий 5 в нижних ригелях 3 и сквозных отверстий 6 в стойке 1. Длина крепежного элемента 10 больше суммарной длины сквозных отверстий 8 в верхних ригелях 4 и сквозных отверстий 9 в стойке 1.

Крепежные элементы 7 и 10 могут быть выполнены в виде шпильки с затяжкой с обеих сторон при помощи гаек 11 и шайб 12 (элемент 7) и гаек 13 и шайб 14 (элемент 10). Крепежные элементы 7 и 10 могут быть выполнены также в виде болтов с затяжкой с одной стороны при помощи гайки и шайбы.

Основание фундамента, кроме нижних 3 и верхних ригелей 4, может быть снабжено дополнительными верхними ригелями 15, расположенными параллельно верхним ригелям 4 симметрично относительно стойки 1 на расстоянии друг от друга и от верхних ригелей 4. Дополнительные верхние ригели 15 расположены над нижними ригелями 3 перпендикулярно им и присоединены к нижним ригелям 3, преимущественно, хомутами (на чертеже не показано).

Стойка 1 может иметь сплошное многогранное поперечное сечение, сплошное четырехстороннее поперечное сечение, в частности, прямоугольное, квадратное, в виде трапеции и т.п., сплошное круглое поперечное сечение или кольцевое поперечное сечение. На Фиг. изображены стойка 1, имеющая сплошное квадратное поперечное сечение. Элементы стойки 1 имеют длину от 1 до 12 м с шагом 1 м, поперечное сечение 35х35 см. Элементы стойки 1 изготовлены из тяжелого бетона и армированы пространственными каркасами.

Нижние ригели 3, верхние ригели 4 и дополнительные верхние ригели 15 могут иметь сплошное четырехстороннее поперечное сечение, в частности, прямоугольное, квадратное, в виде трапеции и т.п., сплошное круглое, кольцевое, тавровое или двутавровое сечение.

На Фигурах изображены ригели 3, 4, 15, имеющие сплошное квадратное поперечное сечение. Ригели 3, 4, 15 имеют длину от 1 до 12 м с шагом 1 м, поперечное сечение 35х35 см. Ригели 3, 4, 15 изготовлены из тяжелого бетона и армированы пространственными каркасами. Стойка 1 и ригели 3, 4, 15 могут быть выполнена из бетона, металла или композита в любом сочетании.

Предпочтительно выполнение стойки и/или ригелей из композита, вследствие высокой прочности композитов, в частности, стеклобазальтопластик сопоставим со сталью и бетоном по прочности и даже превосходит, а также за счет упругости композитов, малом весе, коррозионной стойкости и долговечности, возможности использования композитных элементов в сложных грунтах и вечной мерзлоте.

Благодаря использованию стандартных крепежных элементов, выполненных в виде шпильки с затяжкой с обеих сторон при помощи гаек и шайб, обеспечивается нетрудоемкий монтаж.

Благодаря использованию стандартных крепежных элементов с единственным ограничением по их длине, которая должна быть больше суммарной длины сквозных отверстий в ригелях и стойке, снимаются ограничения по форме стойки и ригелей, что позволяет использовать стойку и ригели различного поперечного сечения: сплошного четырехстороннего (прямоугольного, квадратного, в виде трапеции и т.п.), сплошного круглого, кольцевого, таврового, что дополнительно унифицирует фундамент.

Размеры стойки и ригелей, а также расположение и форма сквозных отверстий в них могут быть одинаковы, что позволяет использовать одни и те же элементы как в качестве стойки, так и в качестве ригелей, что дополнительно повышает степень унификации фундамента.

Стойку, заостренный конец и оголовник, а также ригели изготавливают в заводских условиях с использованием стандартных форм, куда устанавливают пространственные арматурные каркасы и трубы, укрепляющие сквозные отверстия, заливают это бетоном. Быстрый набор прочности обеспечивается путём тепловлажностной обработки в пропарочных камерах. Если поперченные размеры стойки и ригелей одинаковы, их могут изготавливать одновременно в одной опалубке или, при необходимости, в разных опалубках.

После затвердения бетонной смеси стойку и ригели транспортируют к месту монтажа.

Предварительно откапывают котлован на глубину погружения нижних ригелей. Погружение стойки в грунт осуществляют методом забивки, вибропогружения или вдавливания. К голове погруженной стойки присоединяют оголовник. К оголовнику с помощью крепежных деталей прикрепляют опору линии электропередачи.

Прикрепление нижних ригелей осуществляют к противоположным стенкам стойки, размещенной внутри котлована, путем укладки ригелей горизонтально боковыми сторонами к противоположным боковым сторонам вертикально установленной стойки. Совмещают соосные сквозные отверстия в стойке и нижних ригелях, устанавливают в них шпильки. Фиксацию ригелей производят при помощи шпильки, с затяжкой с обеих сторон при помощи гаек и распределительных шайб.

Прикрепление верхних ригелей осуществляют к ортогональным противоположным стенкам стойки, выше нижних ригелей на требуемое расстояние. Верхние ригели укладывают горизонтально боковыми сторонами к ортогональным противоположным боковым сторонам вертикально установленной стойки. Совмещают соосные сквозные отверстия в стойке и верхних ригелях, устанавливают в них шпильки. Фиксацию ригелей производят при помощи шпильки, с затяжкой с обеих сторон при помощи гаек и распределительных шайб.

Дополнительные верхние ригели укладывают параллельно верхним ригелям на нижние ригели на расстоянии друг от друга симметрично стойке. Дополнительные верхние ригели прикрепляют к нижним ригелям хомутами.

При монтаже исключены сварочные работы.

Для реализации изобретения используются обычные конструкционные материалы и оборудование, что обусловливает, по мнению заявителя, соответствие заявленного изобретения условию патентоспособности «Промышленная применимость».

Позиции на чертежах:

1 – стойка опоры

2 – оголовник

3 – нижние ригели

4 – верхние ригели

5 – сквозные отверстия в средней части нижних ригелей 3

6 – сквозные отверстия в стойке 1 в месте прикрепления нижних ригелей 3

7 - крепежный элемент стойки 1 с нижними ригелями 3

8 – сквозные отверстия в средней части верхних ригелей 4

9 – сквозные отверстия в стойке 1 в месте прикрепления верхних ригелей 4

10 - крепежный элемент стойки 1 с верхними ригелями 4

11 - шайба (с крепежным элементом 7)

12 – гайка (с крепежным элементом 7)

13 – шайба (с крепежным элементом 10)

14 – гайка (с крепежным элементом 10)

15 - дополнительные верхние ригели.

Изобретение относится к области строительства линий электропередачи и может быть использовано при сооружении фундаментов под опоры линий электропередачи (ЛЭП) с заглубленными в грунт стойками конструкций фундаментов. Фундамент для опоры линии электропередачи, содержащий стойку с оголовником, заглубленную в грунт, к которой посредством узла соединения присоединено основание. Основание выполнено в виде параллельных нижних ригелей, расположенных перпендикулярно стойке и прикрепленных к противоположным боковым сторонам стойки своими боковыми сторонами, при этом фундамент снабжен верхними ригелями, расположенными над нижними ригелями перпендикулярно им и симметрично относительно стойки на расстоянии друг от друга, причем верхние ригели прикреплены к противоположным боковым сторонам стойки своими боковыми сторонами. В средней части нижних ригелей выполнены сквозные отверстия в плоскости, перпендикулярной направлению нижних ригелей, а в стойке перпендикулярно боковым сторонам, к которым присоединены нижние ригели, выполнено сквозное отверстие. Узел соединения выполнен в виде длинномерного крепежного элемента, вставленного в сквозные отверстия в нижних ригелях и в стойке и проходящего насквозь нижних ригелей и стойки и соединяющего их. В средней части верхних ригелей выполнены сквозные отверстия в плоскости, перпендикулярной направлению верхних ригелей, а в стойке перпендикулярно боковым сторонам, к которым присоединены верхние ригели, выполнено сквозное отверстие. Узел соединения выполнен в виде длинномерного крепежного элемента, вставленного в сквозные отверстия в верхних ригелях и в стойке и проходящего насквозь верхних ригелей и стойки и соединяющего их. Технический результат состоит в повышении несущей способности грунта под опорой стойки, за счет использования элементного фундамента, состоящего из отдельных разнесенных элементов, позволяющего распределить нагрузку на большой объем грунта, включенного в работу. 8 з.п. ф-лы, 7 ил.

1. Фундамент для опоры линии электропередачи, содержащий стойку (1) с оголовником (2), заглубленную в грунт, к которой посредством узла соединения присоединено основание, отличающийся тем, что основание выполнено в виде параллельных нижних ригелей (3), расположенных перпендикулярно стойке (1) и прикрепленных к противоположным боковым сторонам стойки (1) своими боковыми сторонами, при этом фундамент снабжен верхними ригелями (4), расположенными над нижними ригелями (3) перпендикулярно им и симметрично относительно стойки (1) на расстоянии друг от друга, причем верхние ригели (4) прикреплены к противоположным боковым сторонам стойки (1) своими боковыми сторонами, при этом в средней части нижних ригелей (3) выполнены сквозные отверстия (5) в плоскости, перпендикулярной направлению нижних ригелей (3), а в стойке (1) перпендикулярно боковым сторонам, к которым присоединены нижние ригели (3), выполнено сквозное отверстие (6), причем узел соединения выполнен в виде длинномерного крепежного элемента (7), вставленного в сквозные отверстия (5) и (6) в нижних ригелях и в стойке и проходящего насквозь нижних ригелей (3) и стойки (1) и соединяющего их, при этом в средней части верхних ригелей (4) выполнены сквозные отверстия (8) в плоскости, перпендикулярной направлению верхних ригелей (4), а в стойке (1) перпендикулярно боковым сторонам, к которым присоединены верхние ригели (4), выполнено сквозное отверстие (9), причем узел соединения выполнен в виде длинномерного крепежного элемента (10), вставленного в сквозные отверстия (8) и (9) в верхних ригелях и в стойке и проходящего насквозь верхних ригелей (4) и стойки (1) и соединяющего их.

2. Фундамент по п. 1, отличающийся тем, что длина крепежных элементов (7) и (10) больше суммарной длины сквозных отверстий (5) и (6) в нижних ригелях и стойке, а также сквозных отверстий (8) и (9) в верхних ригелях и стойке.

3. Фундамент по п. 2, отличающийся тем, что крепежные элементы (7) и (10) выполнены в виде шпильки с затяжкой с обеих сторон при помощи гаек (11, 13) и шайб (12, 14) или в виде болта с затяжкой с одной стороны при помощи гайки и шайбы.

4. Фундамент по любому из пп. 1-3, отличающийся тем, что он снабжен дополнительными верхними ригелями (15), расположенными симметрично относительно стойки (1) на расстоянии друг от друга и от верхних ригелей (4), причем дополнительные верхние ригели (15) расположены над нижними ригелями (3) перпендикулярно им и присоединены к нижним ригелям (3).

5. Фундамент по п. 4, отличающийся тем, что дополнительные верхние ригели (15) присоединены к нижним ригелям (3) хомутами.

6. Фундамент по любому из пп. 1-5, отличающийся тем, что стойка (1) имеет сплошное многогранное поперечное сечение, или сплошное четырехстороннее поперечное сечение, или сплошное круглое поперечное сечение, или кольцевое поперечное сечение.

7. Фундамент по любому из пп. 1-6, отличающийся тем, что ригели (3), (4), (15) имеют сплошное четырехстороннее поперечное сечение, или сплошное круглое поперечное сечение, или кольцевое поперечное сечение, или тавровое поперечное сечение, или двутавровое поперечное сечение.

8. Фундамент по любому из пп. 1-7, отличающийся тем, что стойка (1) выполнена из бетона, или из металла, или из композита.

9. Фундамент по любому из пп. 1-8, отличающийся тем, что ригели (3), (4), (15) выполнены из бетона, или из металла, или из композита.
