Устройство для переноски аккумуляторов с трубчатыми электродами и жидким электролитом Российский патент 2024 года по МПК A45F5/00

Решение относится к способам переноски аккумуляторов и может использоваться для переноски тяжелых аккумуляторов с трубчатыми электродами и жидким электролитом, таких как аккумуляторная батарея 6OPzS420.

Из уровня техники известны аккумуляторы с трубчатыми электродами и жидким электролитом для режимов глубокого циклирования. Например, Аккумуляторная батарея 6OPzS420 [https://www.a-energy.ru/akkumulyatornaya-batareya-6-opzs-420/].

Подобные аккумуляторы имеют большой вес. Например, Аккумуляторная батарея 6OPzS420 имеет вес 31 кг и размеры по габаритам габариты (ДхШхВ):147х208х513 мм.

При необходимости перемещения подобных аккумуляторов при плановой замене возникают трудности переноски. Одному человеку тяжело их переносить, а вдвоем не удобно, особенно в зимнее время года, что чревато опасностями (гололед) и рисками выронить скользкий груз.

Таким образом, чтобы сформировать аккумуляторную батарею из большого множества аккумуляторов 6OPzS420, возникает острая необходимость иметь приспособление для их безопасного перемещения от места выгрузки к месту установки аккумуляторной батареи.

Известен патент RU178597U, публикация: 2018.04.11, в котором описана ТЕЛЕЖКА ДЛЯ ПЕРЕВОЗКИ АККУМУЛЯТОРОВ. Тележка непригодна для переноса аккумуляторов с трубчатыми электродами и жидким электролитом, таких как батарея 6OPzS420, особенно по бездорожью или зимой, поскольку колеса тележки увязнут в снегу.

Известно решение А.С. SU 70919 A1, публикация: 1948.01.01, в котором описано приспособление для комплектной переноски аккумуляторных пластин в процессе производства аккумуляторов, в частности, при припайке токоподводящих шин, устраняющее прикосновение рук рабочего к отдельным пластинам, отличающееся тем, что оно выполнено в виде ряда подвешенных параллельно на общем стержне пластин из изолирующего материала, несущих на нижнем конце крючки для захвата за нижние концы вертикально установленных, например, в формовочном баке аккумуляторных пластин.

Решение непригодно для переноса аккумуляторов с трубчатыми электродами и жидким электролитом, таких как батарея 6OPzS420.

Наиболее близким решением является устройство для переноски аккумуляторов с трубчатыми электродами и жидким электролитом (RU217353U, опубликовано: 28.03.2023), содержащее горизонтально расположенную трубку, удерживающую на опоре аккумулятор, отличающееся тем, что опора для удержания аккумулятора выполнена в виде металлической пластины, к торцам боковых сторон которой приварены одним концом металлические стержни, которые другим свои концом закреплены к поверхности горизонтально расположенной трубки, причем с одной стороны на разном уровне по высоте к стержням приварены П-образные упоры, а с другой стороны приварены вертикально расположенные полые втулки, внутрь которых свободно вставлены с возможностью извлечения трубки меньшего диаметра, а к трубкам приварен П-образный упор.

Решение по прототипу обеспечивает возможность удобной и безопасной переноски аккумуляторов с трубчатыми электродами и жидким электролитом с помощью двух человек от места выгрузки к месту установки аккумуляторной батареи.

Технической проблемой прототипа является то, что устройство предназначено для переноски аккумулятора своего размера. Переноска аккумуляторов более крупного размера требует создание такого же устройства под размеры соответствующего аккумулятора.

Задачей изобретения является создание способа переноски, которое было универсальным для применения под широкий диапазон размеров аккумуляторов.

Техническим результатом является обеспечение возможность переноски аккумуляторов с трубчатыми электродами и жидким электролитом разного размера на одном и том же устройстве для переноски.

Указанный технический результат достигается за счет того, что заявлено устройство для переноски аккумуляторов с трубчатыми электродами и жидким электролитом, состоящее из горизонтально расположенной трубки, которая соединена с опорой для удержания аккумулятора, выполненной в виде металлической пластины, к торцам боковых сторон которой приварены одними своими концами вертикально ориентированные металлические стержни, а другими своими концами закреплены к поверхности горизонтально расположенной трубки, причем с одной стороны на разном уровне по высоте к стержням приварены П-образные упоры, а с другой стороны приварены вертикально расположенные полые втулки, внутрь которых свободно вставлены с возможностью извлечения трубки меньшего диаметра, которые приварены к П-образному упору, отличающийся тем, что у вертикальных ориентированных металлических стержней и П-образных упоров в их средней части выполнена зона прерывания, в которой к торцам вертикально ориентированных металлических стержней и П-образных упоров закреплены круглые стержни с винтовой резьбой, которые соединены друг с другом талрепами, выполненными с возможностью их вращения для выкручивания из них круглых стержней с резьбой или для вкручивания внутрь в них круглых стержней с винтовой резьбой при установке аккумулятора, при этом горизонтально расположенная трубка состоит из двух частей, между которыми внутри обеих частей этой трубки вставлен стержень, а опора для удержания аккумулятора в виде металлической пластины состоит из двух частей, торцы которых соединены с помощью арматурных стержней, свободно проходящих внутри отверстий в торцевой части каждой пластины.

Предпочтительно, внутри обеих частей горизонтально расположенной трубки вставляют арматурный стержень.

Предпочтительно, круглые стержни с винтовой резьбой крепят в месте прерывания к торцам вертикально ориентированных металлических стержней и П-образных упоров с помощью сварного соединения.

Предпочтительно, вертикально ориентированные металлические стержни выполняют в виде трубок.

Предпочтительно, концы вертикально ориентированных металлических трубок, которыми они закреплены к поверхности горизонтально расположенной трубки, выполняют скрученными и приплюснутыми.

Краткое описание чертежей

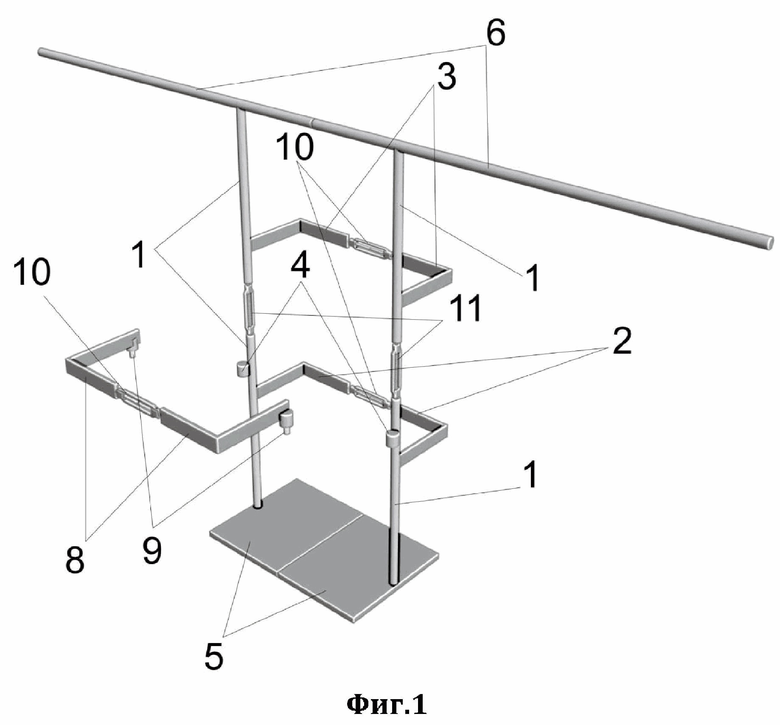

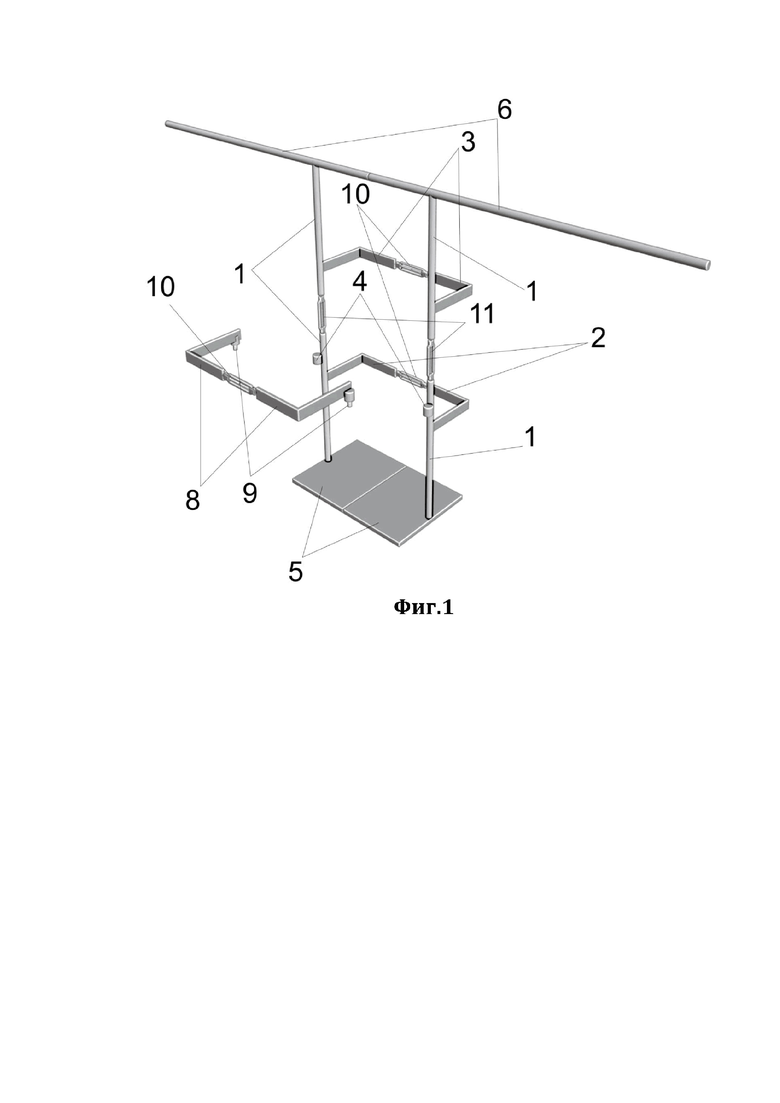

На Фиг.1 показано устройство согласно изобретению (вид сбоку) со снятым съемным упором.

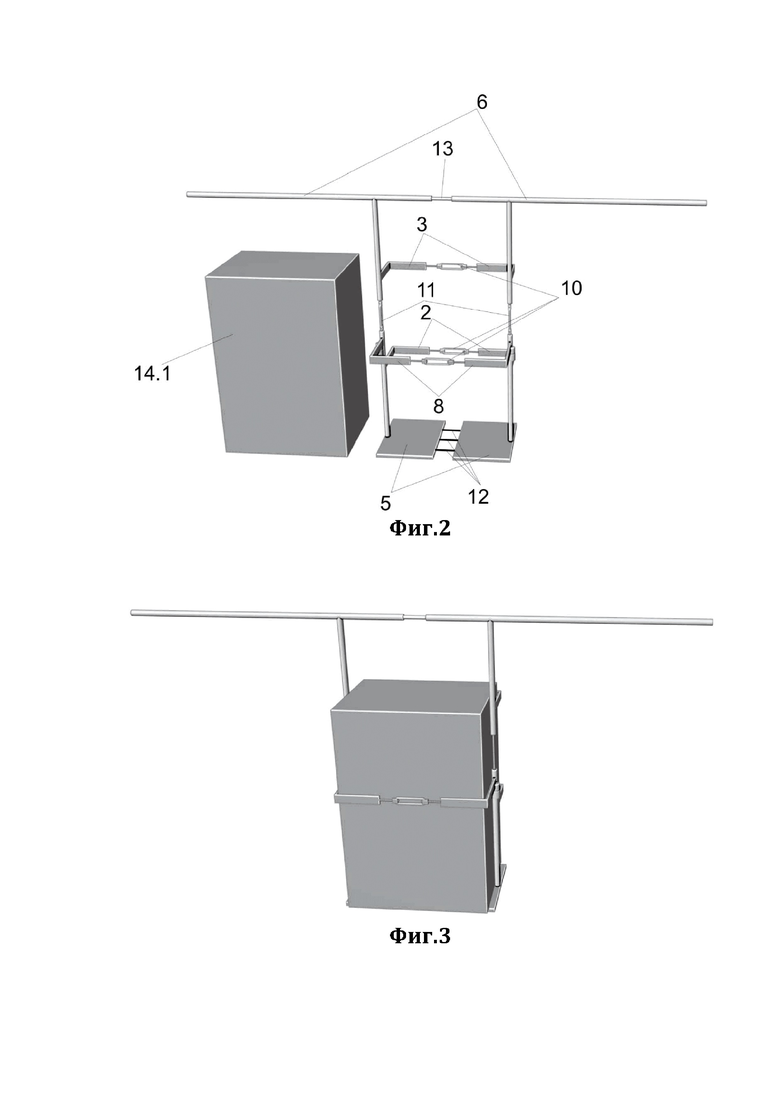

На Фиг.2 показано устройство согласно изобретению с установленным съемным упором и рядом стоящим широким аккумулятором.

На Фиг.3 показано устройство согласно изобретению с установленным съемным упором и установленным на устройство широким аккумулятором.

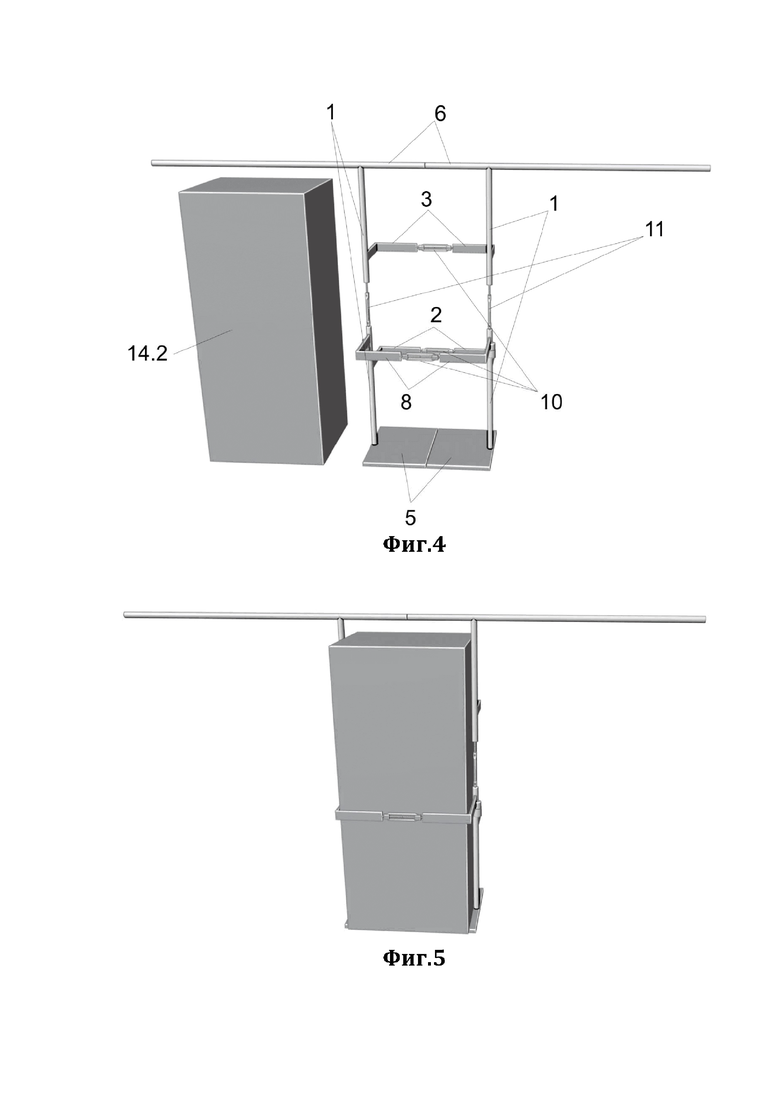

На Фиг.4 показано устройство согласно изобретению с установленным съемным упором и рядом стоящим высоким аккумулятором.

На Фиг.5 показано устройство согласно изобретению с установленным съемным упором и установленным на устройство высоким аккумулятором.

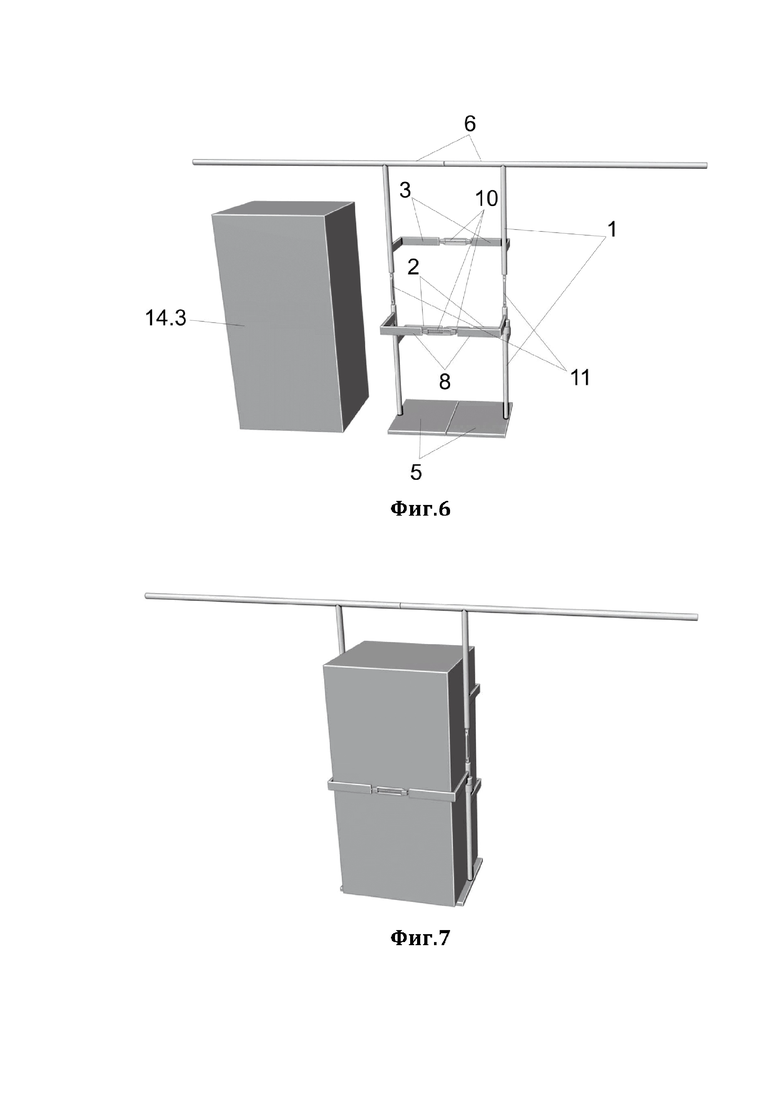

На Фиг.6 показано устройство согласно изобретению с установленным съемным упором и рядом стоящим аккумулятором минимального размера.

На Фиг.7 показано устройство согласно изобретению с установленным съемным упором и установленным на устройство аккумулятором минимального размера.

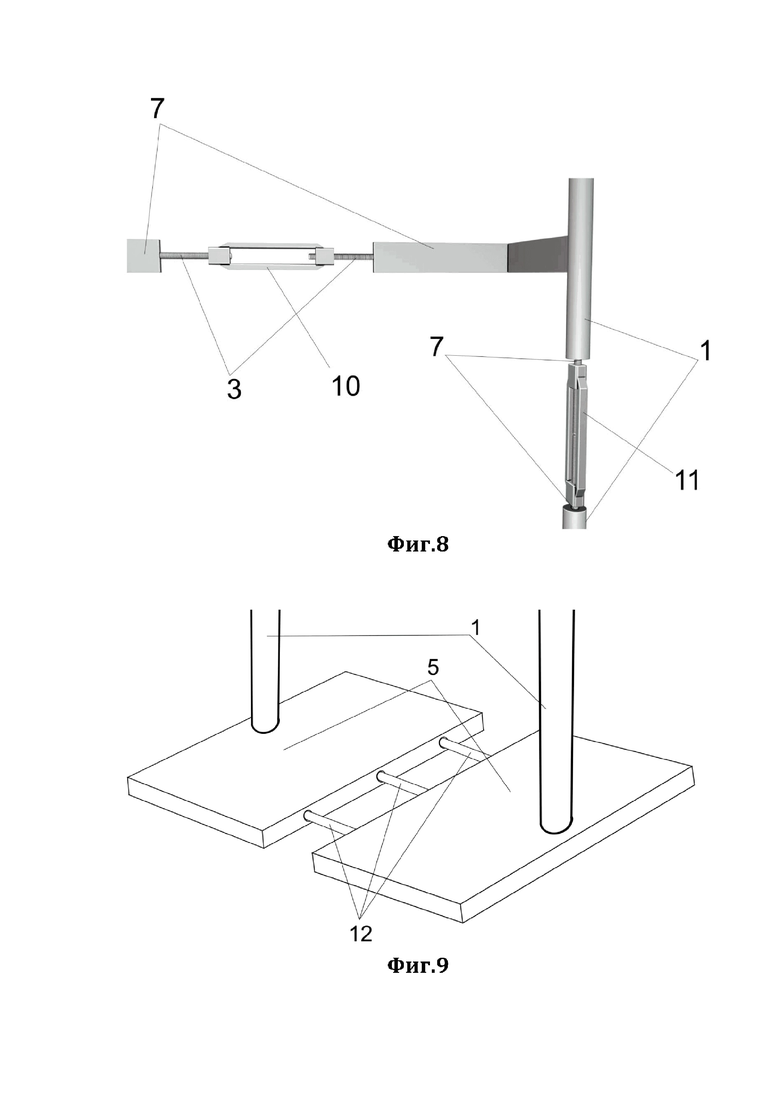

На Фиг.8 показан пример соединения круглых стержней с винтовой резьбой в зоне прерываний с талрепами и с торцами стержней и П-образных упоров.

На Фиг.9 показан пример соединения пластин стержнями.

На чертежах: 1 - вертикально ориентированный металлический стержень, 2 - нижний П-образный упор, 3 - верхний П-образный упор, 4 - втулка, 5 - опорная металлическая пластина, 6 - горизонтально расположенная опорная трубка, 7 - круглый стержень с винтовой резьбой, 8 - съемный П-образный упор, 9 - удерживающие трубки П-образного съемного упора, 10 - талреп горизонтального раздвижения, 11 - талреп вертикального раздвижения, 12 - соединительные стержни частей пластины 5, 13 - стержень внутри частей горизонтально расположенной трубки 6, 14.1 - широкий аккумулятор, 14.2 - высокий аккумулятор, 14.3 - аккумулятор самого малого размера.

Осуществление изобретения

Устройство для переноски аккумуляторов с трубчатыми электродами и жидким электролитом содержит горизонтально расположенную трубку 6, удерживающую на опоре аккумулятор 10 (см. Фиг.1).

Опора для удержания аккумулятора 10 выполнена в виде металлической пластины 5, к торцам боковых сторон которой приварены одним концом вертикально ориентированные металлические стержни 1, которые другим свои концом закреплены к поверхности горизонтально расположенной трубки 6.

С одной стороны на разном уровне по высоте к стержням приварены П-образные нижний 2 и верхний 3 упоры, с помощью которых аккумулятор удерживается на пластине 5 от падения во время переноски с одной стороны от трубки 6.

С другой стороны приварены вертикально расположенные полые втулки 4. Внутрь втулок 4 свободно вставлены с возможностью извлечения трубки 9, которые выполнены меньшим диаметром, чем втулки 4.

При этом к трубкам 9 приварен П-образный упор 8, с помощью которого аккумулятор удерживается на пластине 5 от падения во время переноски по другую сторону от трубки 6. Этот упор 8 с трубками 9 по бокам является съемным элементом, который фиксирует аккумулятор 10 после его установки на опору - пластину 5.

После установки аккумулятора 10 на пластину 5 и фиксации упора 8 его трубками 9 во втулках 4, можно осуществить переноску с помощью двух человек, которые удерживают концы горизонтальной опорной трубки 6 на своих плечах (как в прототипе).

Новым является то, что вертикально ориентированные металлические стержни 1 и П-образные упоры 2, 3, 8 выполнены содержащими в их средней части прерывание (см. Фиг.8), в зоне которого к торцам вертикально ориентированных металлических стержней 1 и П-образных упоров 2, 3, 8 в месте прерывания закреплены круглые стержни 7 с винтовой резьбой, соединенные друг с другом талрепами 11 и 10, соответственно. Круглые стержни 7 с винтовой резьбой могут быть закреплены в месте прерывания к торцам стержней и П-образных упоров, например, с помощью сварного соединения.

Горизонтально расположенная трубка 6 выполнена состоящей из двух частей, между которыми внутри обеих частей этой трубки 6 вставлен стержень 13 меньшего диаметра, например, арматурный стержень.

Опора для удержания аккумулятора в виде металлической пластины 5 также (см. Фиг.9) выполнена состоящей из двух частей, торцы которых соединены с помощью стержней 12, свободно проходящих внутри отверстий в торцевой части каждой пластины 5. Свободно проходящие стержни 12 внутри отверстий в торцевой части каждой пластины 5 могут быть выполнены, например, в виде арматурных стержней.

При необходимости установки аккумулятора бóльшего размера по ширине и/или высоте вращают талрепы 10 и 11 на выкручивание из них круглых стержней с винтовой резьбой, а при необходимости установки аккумулятора меньшего размера по ширине и/или высоте вращают талрепы 10 и 11 на вкручивание внутрь них круглых стержней с винтовой резьбой.

Такой заявленный способ позволяет увеличивать и уменьшать с помощью вращения талрепов 10 и 11 общую длину вертикально ориентированных металлических стержней 1 и П-образных упоров 2, 3, 8.

Это позволяет расширять/сужать и удлинять/сокращать платформу устройства так, что в него можно помещать аккумуляторы разного размера.

Вертикально ориентированные металлические стержни 1 могут быть выполнены в виде трубок или металлических анкеров, либо швеллеров. Анкера могут крепиться к трубке 6 методом сварки, а если используются швеллеры, то крепление возможно болтами, через предварительно выполненные отверстия в швеллерах и трубке 6.

Если Вертикально ориентированные металлические стержни 1 выполняются в виде трубок, то для удобства закрепления последних к трубке 6, предпочтительно, чтобы концы трубок, которыми они закреплены к поверхности горизонтально расположенной трубки, были выполнены скрученными и приплюснутыми. Этой суженной зоной 7 скрученного и сплюснутого участка конца трубки она и приваривается к горизонтальной опорной трубке 6.

Примеры.

На Фиг.2 показано, что для установки широкого аккумулятора 14.1 вращают талрепы горизонтального смещения 10 и не трогают талрепы вертикального смещения 11. В результате вращения талрепов 10 длины П-образных упоров 2, 3, 8 расширяются, а за счет того, что горизонтально расположенная трубка 6 выполнена состоящей из двух частей, между которыми внутри обеих частей этой трубки 6 вставлен стержень 13 меньшего диаметра, и за счет того, что опора для удержания аккумулятора в виде металлической пластины 5 также выполнена состоящей из двух частей, торцы которых соединены с помощью стержней 12, свободно проходящих внутри отверстий в торцевой части каждой пластины 5, длины трубки 6 и опорной платформы из пластин 5 также увеличиваются.

В результате увеличивается ширина рабочей зоны устройства и можно поместить широкий аккумулятор 14.1 как показано на Фиг.3.

На Фиг.4 показано, что для установки высокого аккумулятора 14.2 не вращают талрепы горизонтального смещения 10, но вращают уже талрепы вертикального смещения 11. В результате вращения талрепов 11 длины П-образных упоров 2, 3, 8 остаются неизменными, а длины вертикально ориентированных металлических стержней 1 расширяются.

В результате увеличивается высота рабочей зоны устройства и можно поместить высокий аккумулятор 14.2 как показано на Фиг.5.

На Фиг.6 показано, что для установки самого малого по размерам аккумулятора 14.3 не вращают никакие талрепы 10 и 11. В результате длины П-образных упоров 2, 3, 8 и длины вертикально ориентированных металлических стержней 1 не расширяются.

Высота и ширина рабочей зоны устройства остаются минимальными и туда можно поместить аккумулятор 14.3 самого малого размера как показано на Фиг.7.

При необходимости установки аккумулятора самого большого размера по ширине и высоте вращают до максимума талрепы горизонтального 10 и вертикального 11 смещения. Это позволяет до максимума увеличить ширину и высоту устройства и установить в него аккумулятор самых больших размеров по высоте и ширине, который предполагается к переноске.

Изобретение было апробировано на практике. Были изготовлены опытные образцы, с помощью которых аккумуляторы разного размера успешно по одной единице грузились на опорную пластину и переносились на замену.

Изобретение относится к устройству для переноски аккумуляторов с трубчатыми электродами и жидким электролитом и может использоваться для переноски тяжелых аккумуляторов с трубчатыми электродами и жидким электролитом. Устройство для переноски аккумуляторов с трубчатыми электродами и жидким электролитом, состоящее из горизонтально расположенной трубки, которая соединена с опорой для удержания аккумулятора, выполненной в виде металлической пластины, к торцам боковых сторон которой приварены одними своими концами вертикально ориентированные металлические стержни, а другими своими концами закреплены к поверхности горизонтально расположенной трубки, причем с одной стороны на разном уровне по высоте к стержням приварены П-образные упоры, а с другой стороны приварены вертикально расположенные полые втулки, внутрь которых свободно вставлены с возможностью извлечения трубки меньшего диаметра, которые приварены к П-образному упору, отличающееся тем, что у вертикальных ориентированных металлических стержней и П-образных упоров в их средней части выполнена зона прерывания, в которой к торцам вертикально ориентированных металлических стержней и П-образных упоров закреплены круглые стержни с винтовой резьбой, которые соединены друг с другом талрепами, при этом горизонтально расположенная трубка состоит из двух частей, между которыми внутри обеих частей этой трубки вставлен стержень, а опора для удержания аккумулятора в виде металлической пластины состоит из двух частей, торцы которых соединены с помощью арматурных стержней, свободно проходящих внутри отверстий в торцевой части каждой пластины. Техническим результатом является обеспечение возможность переноски аккумуляторов с трубчатыми электродами и жидким электролитом разного размера на одном и том же устройстве для переноски. 4 з.п. ф-лы, 9 ил.

1. Устройство для переноски аккумуляторов с трубчатыми электродами и жидким электролитом, состоящее из горизонтально расположенной трубки, которая соединена с опорой для удержания аккумулятора, выполненной в виде металлической пластины, к торцам боковых сторон которой приварены одними своими концами вертикально ориентированные металлические стержни, а другими своими концами закреплены к поверхности горизонтально расположенной трубки, причем с одной стороны на разном уровне по высоте к стержням приварены П-образные упоры, а с другой стороны приварены вертикально расположенные полые втулки, внутрь которых свободно вставлены с возможностью извлечения трубки меньшего диаметра, которые приварены к П-образному упору, отличающееся тем, что у вертикальных ориентированных металлических стержней и П-образных упоров в их средней части выполнена зона прерывания, в которой к торцам вертикально ориентированных металлических стержней и П-образных упоров закреплены круглые стержни с винтовой резьбой, которые соединены друг с другом талрепами, выполненными с возможностью их вращения для выкручивания из них круглых стержней с резьбой или для вкручивания внутрь в них круглых стержней с винтовой резьбой при установке аккумулятора, при этом горизонтально расположенная трубка состоит из двух частей, между которыми внутри обеих частей этой трубки вставлен стержень, а опора для удержания аккумулятора в виде металлической пластины состоит из двух частей, торцы которых соединены с помощью арматурных стержней, свободно проходящих внутри отверстий в торцевой части каждой пластины.

2. Устройство для переноски аккумуляторов по п.1, отличающийся тем, что внутри обеих частей горизонтально расположенной трубки вставлен арматурный стержень.

3. Устройство для переноски аккумуляторов по п.1, отличающийся тем, что круглые стержни с винтовой резьбой закреплены в зоне прерывания к торцам вертикально ориентированных металлических стержней и П-образных упоров за счет сварного соединения.

4. Устройство для переноски аккумуляторов по п.1, отличающийся тем, что вертикально ориентированные металлические стержни выполнены в виде трубок.

5. Устройство для переноски аккумуляторов по п.4, отличающийся тем, что концы вертикально ориентированных металлических трубок, которыми они закреплены к поверхности горизонтально расположенной трубки, выполнены скрученными и приплюснутыми.
