ИНТЕГРИРОВАННОЕ УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ ЖЕСТЯНЫХ И КОНСЕРВНЫХ БАНОК С НЕДЕФОРМИРУЕМОЙ ЧАСТЬЮ КРЫШКИ Российский патент 2024 года по МПК B65D17/28 B65D17/347

Область техники, к которой относится настоящее изобретение

Настоящее изобретение относится к интегрированному устройству для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки, которое может быть использовано для закрывания заливочных отверстий в контейнерах, ранее открытых путем съема части их исходных крышек, что обеспечивает возможность частичного опорожнения содержимого этих контейнеров.

Например, ситуации, требующие закрывания отверстий для сохранения остатков продукта после его частичного опорожнения, обусловлены, прежде всего, постепенным употреблением таких продуктов, как сгущенное молоко с сахаром и газированные прохладительные напитки в металлических или пластиковых банках в сфере потребления пищевых продуктов, где за исключением шипучих жидкостей, могут использоваться летучие, едкие или коррозионно-активные, вязкие и прочие жидкости; в сфере использования продуктов, не обязательно связанных с едой, таких как, например, лекарственные препараты или косметические средства; а также в сфере продуктов, специально предназначенных для промышленной или бытовой очистки и, кроме того, предназначенных для смазки двигателей транспортных средств или стационарных машин или для ухода за уличной мебелью и пр.

Интегрированное устройство для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки согласно настоящему изобретению может быть использовано, в частности, для закрывания заливочных отверстий в контейнерах и обеспечения возможности частичного опорожнения их содержимого путем его выливания, в частности, из жестяных банок с круглым основанием.

Уровень техники

В настоящее время известны лишь такие устройства, где закрывание обеспечивается за счет использования резьбовой крышки или оказания давления на составную часть, которая закрывает весь диаметр поверхности открывающегося конца жестяной или консервной банки. В общем, используется элемент круглой формы из полумягкого пластика, который накладывается таким образом, что его кольцевая сторона охватывает снаружи боковую стенку жестяной или консервной банки; или же используется крышка с резьбой. Обычно в устройствах, предназначенных для частичного открывания-закрывания жестяных или консервных банок, реализуется именно такое техническое решение.

К примерам продуктов, упаковка которых открывается полностью или частично с одного конца в виде сливного отверстия, относится, прежде всего, уже упомянутое сгущенное молоко, а также безалкогольные напитки в алюминиевых банках, при этом упаковка, по меньшей мере, для первого из указанных продуктов лишена закрывающей крышки, хотя и не во всех странах, где продаются такие продукты, а в сфере безалкогольных напитков, поставляемых в алюминиевых банках с отверстием в крышке, не всегда можно обнаружить дополнительную крышку, располагающуюся с рабочей стороны банки. Как правило, должны быть использованы пластиковые крышки, которые продаются отдельно в качестве дополнительного приспособления, не являющегося составной частью контейнера, отверстие которого надо заглушить для закрывания и сохранения остатков продукта.

В патенте США № 6 059 137 A от 09.5.2000 (автор Westwood), в патенте США № 4 979 635 A от 25.12.1990 (автор Levine), в патенте США №4 673 099 A от 16.6. 1987 (автор Wells) или в патенте США № 2 012 012 586 A1 (автор Rinderer) используются некоторые элементы, указанные в описании настоящего изобретения, однако не используются продольные упрочняющие ребра жесткости, ни в формулировке задачи, ни для решения в отношении жестяных банок для безалкогольных напитков в описании их технического состояния.

Без сомнения, в настоящее время не существует каких-либо устройств для частичного открывания и закрывания с помощью соединения посредством двух недеформируемых боковых поперечных элементов с выштампованными в них продольными ребрами жесткости, которые могли бы предложить решение, обеспечивающее возможность закрывания заливочного отверстия в крышке контейнера, что позволило бы осуществлять дозированное выливание продукта, которая являлась бы его составной частью, а не просто каким-либо дополнительным приспособлением.

Следовательно, существует потребность в интегрированном устройстве для открывания и закрывания жестяных банок с недеформируемой частью крышки с целью обеспечения возможности закрывания их заливочных отверстий и частичного опорожнения их содержимого путем его дозированного выливания, в частности, из жестяных банок с круглым основанием. Настоящее изобретение окажется полезным именно в этом плане.

Раскрытие изобретения

Настоящим изобретением предложено интегрированное устройство для открывания и закрывания жестяных и консервных банок, обеспечивающее возможность частичного опорожнения их содержимого и последующего закрывания этих жестяных и консервных банок как контейнеров, а также снабженное отсоединяемой частью крышки, являющейся неотъемлемой частью крышки контейнера и ограниченной бороздчатой линией, описывающей вокруг нее окружность, и имеющей рычажок для съема части крышки, при этом указанный рычажок находится в плотном соединении с крышкой контейнера за счет использования центрирующей заклепки или аналогичного известного средства соединения; отличающееся тем, что два боковых поперечных элемента соединяют рычажок с его заклепочным концом и противоположным концом захватной части в продольном направлении и не деформируются перед тем, как приложенное усилие оторвет часть крышки, поскольку они снабжены выштампованными в них продольными покрывающими ребрами жесткости, образуя поперечные оси складывания на своих концах, соединенных с захватной частью, содержит рычажок, который имеет заклепочный конец, характеризующийся наличием поверхности центрирующей заклепки на этом конце и снабженный отрывным выступом рычажка, и который образует отгиб в направлении крышки, недеформируемый за счет наличия продольного ребра жесткости отгиба и вырезающий своей режущей кромкой часть крышки с ее подъемом вверх внутренней стороной, причем рычажок постепенно направляется рукой в вертикальное положение с этого конца захватной части, тогда как противоположный конец захватной части снабжен верхним покрытием части крышки, причем этот конец и остальная часть тела рычажка вместе соединены с поверхностью крышки контейнера посредством центрирующей заклепки и с помощью части крышки, снабженной двумя соединениями, реализованными в виде двух параллельных разрывов в направлении крышки контейнера, а также продольным центральным ребром жесткости, которое обеспечивает недеформируемость поверхности перед приложением усилия к отгибу отрывного выступа рычажка на его нижней поверхности во время его подъема в вертикальное положение, и бороздчатой линией, описывающей окружность вокруг части крышки, неподвижно соединенной с крышкой контейнера посредством двух параллельных разрывов этой линии на отцентрованной стороне крышки.

Согласно одному из дополнительных аспектов настоящего изобретения рычажок снабжен отрывным выступом, содержащим на этой стороне, противоположной стороне захватной части, отгиб, поворачивающийся перпендикулярно в вертикальном направлении относительно бороздчатой линии крышки контейнера.

Согласно другому дополнительному аспекту настоящего изобретения конец захватной части рычажка характеризуется диаметром, превышающим диаметр поверхности располагающегося под ним овала и охватывающим бороздчатую линию последнего.

Согласно еще одному из дополнительных аспектов настоящего изобретения конец захватной части (10) снабжен выпуклостью (17) на его верхней поверхности, которая захватывается пальцами во время его вертикального смещения.

Согласно еще одному из дополнительных аспектов настоящего изобретения конец захватной части (10) снабжен уплотнительной прокладкой (18) из полумягкого материала на нижней поверхности верхнего покрытия части (3) крышки, диаметр которого больше диаметра указанной прокладки, что обеспечивает плотное закрывание.

Краткое описание чертежей

Указанные и прочие признаки и преимущества настоящего изобретения станут более понятными после ознакомления с последующим подробным описанием в привязке к прилагаемым схематическим чертежам, где:

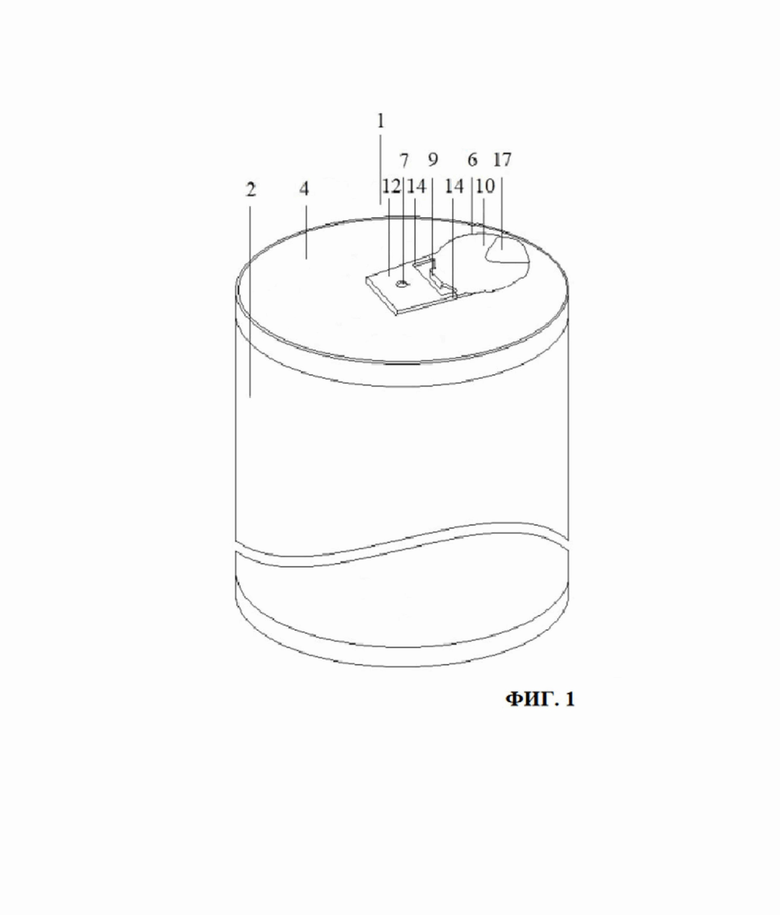

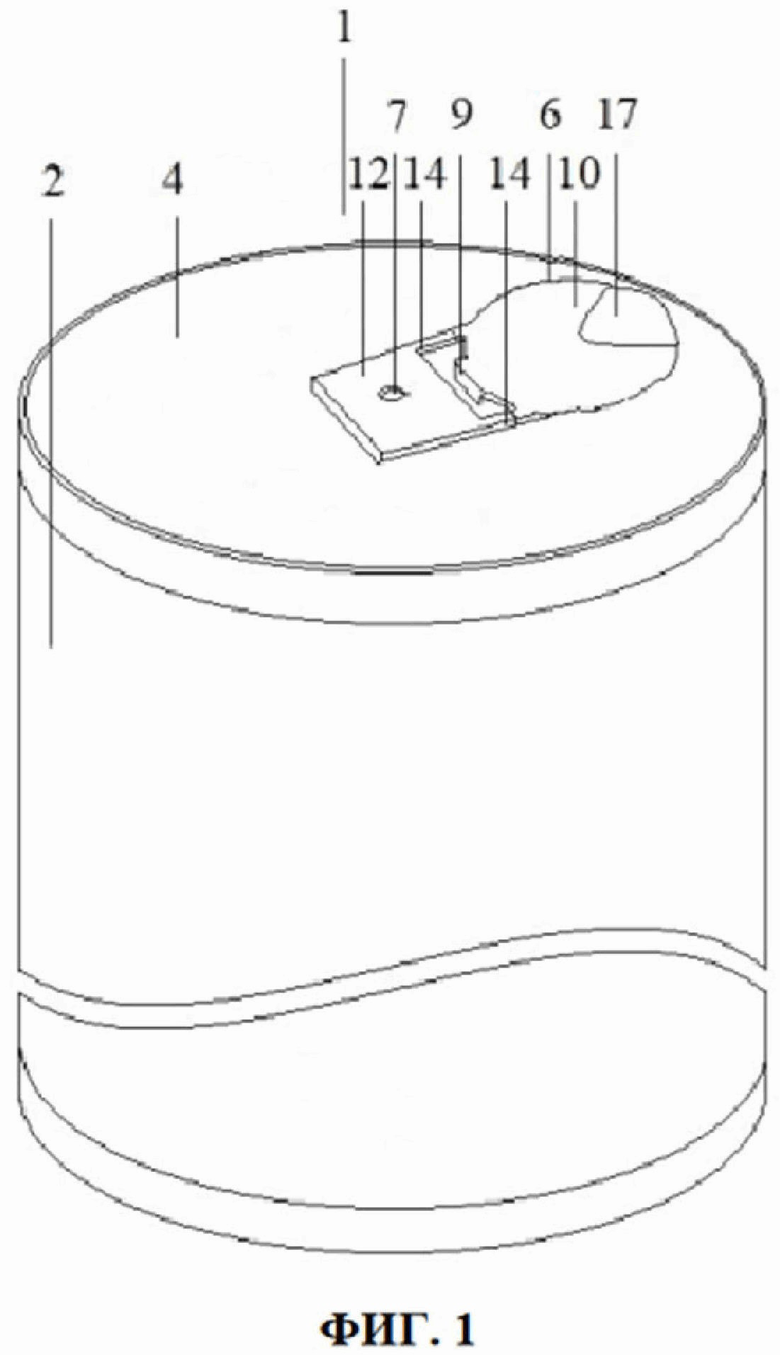

на фиг. 1 представлено перспективное изображение интегрированного устройства для открывания и закрывания жестяных и консервных банок, причем указанное устройство показано в новом состоянии, где виден рычажок с концом захватной части, соединение в виде двух недеформируемых боковых перемычек и поверхность центрирующей заклепки на верхней поверхности крышки контейнера, приклепанная к крышке контейнера, а также отсоединяемая часть крышки;

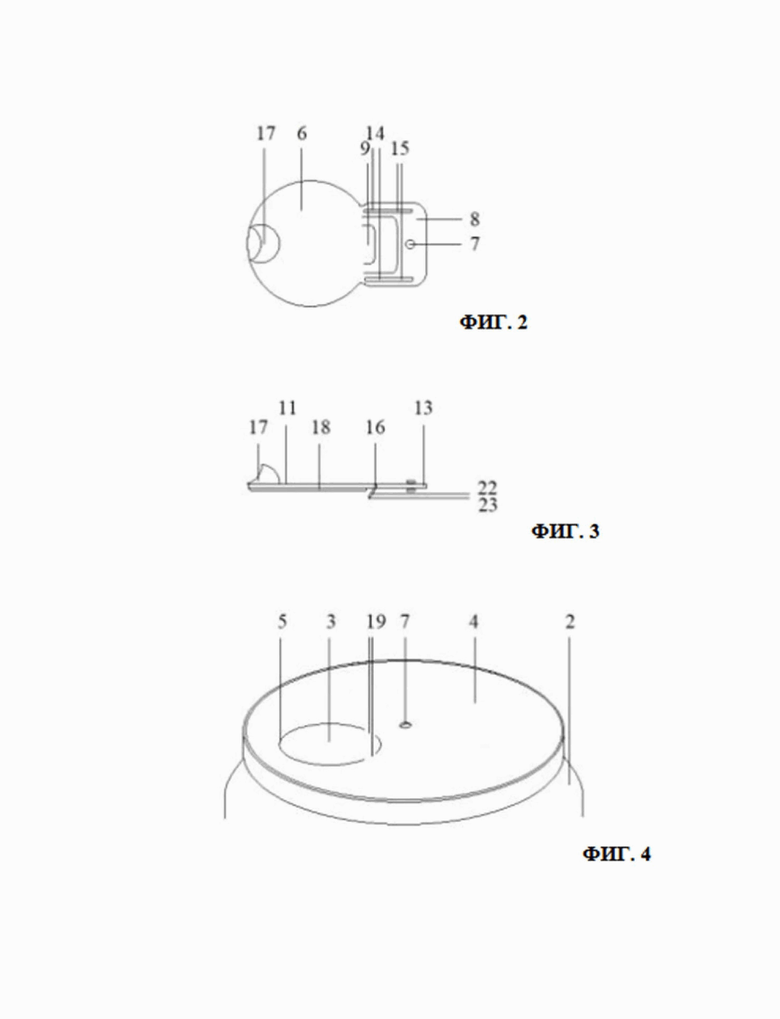

на фиг. 2 показан вид в плане рычажка в виде цельной части, показанной сверху, где видны точки вращения поперечной оси складывания недеформируемых боковых поперечных элементов;

на фиг. 3 представлена вертикальная проекция рычажка, иллюстрирующая отгиб этого же элемента, опущенный вниз, выпуклость на верхней поверхности и уплотнительную прокладку на нижней поверхности конца захватной части;

на фиг. 4 представлено перспективное изображение крышки контейнера со снятым рычажком, где видна бороздчатая линия с двумя параллельными разрывами, описывающая окружность вокруг части крышки, и местоположение центрирующей заклепки;

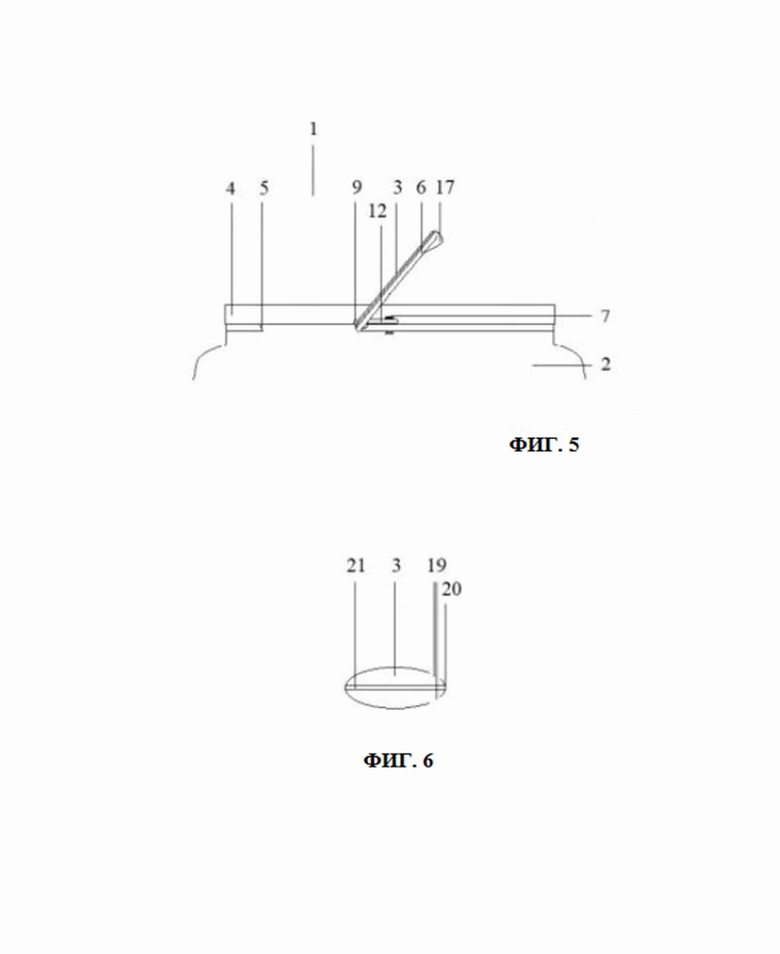

на фиг. 5 представлен поперечный разрез контейнера с крышкой в виде вертикальной проекции спереди, где показана часть крышки, снятая и поднятая ребром жесткости рычажка;

на фиг. 6 представлено перспективное изображение части крышки в виде цельной детали, показанной снизу, где видно центральное продольное ребро жесткости.

Осуществление изобретения

Последующее описание относится к использованию интегрированного устройства для открывания и закрывания жестяных и консервных банок с недеформируемой частью (1) крышки согласно настоящему изобретению для пищевых контейнеров.

Однако это не должно рассматриваться в качестве ограничения настоящего изобретения, а лишь как иллюстрация одного из примеров осуществления представленного устройства, поскольку, как было указано выше, устройство согласно настоящему изобретению может использоваться и в других сферах применения.

В привязке к фиг. 1-6 чертежей изначально дается обзор интегрированного устройства (1) для открывания и закрывания жестяных и консервных банок с недеформируемой крышкой согласно настоящему изобретению, которое содержит рычажок (6), один из концов которого снабжен отрывным выступом (8), содержащим отгиб (9) в направлении крышки (4), тогда как другой его конец снабжен захватной частью (10) с верхним покрытием (11) части крышки, причем часть (3) крышки характеризуется наличием двух соединений в направлении крышки (4) контейнера (2) и образует недеформируемую поверхность.

На фиг. 1 можно видеть интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки, причем это устройство показано в нетронутом состоянии, где виден рычажок (6) с концом захватной части (10), соединение в форме двух недеформируемых боковых поперечных элементов (14) и поверхность (12) центрирующей заклепки на верхней поверхности крышки (4) контейнера (2), приклепанная к крышке контейнера, а также часть (3) крышки перед ее отсоединением.

На фиг. 2 показан вид в плане рычажка (6) в виде составной части, показанной сверху, где видны поперечные оси (16) складывания недеформируемых боковых поперечных элементов (14).

На фиг. 3 представлена вертикальная проекция рычажка (6), иллюстрирующая отгиб (9) этого же элемента, опущенный вниз, выпуклость (17) на верхней поверхности и уплотнительную прокладку (18) на нижней поверхности конца захватной части (10).

На фиг. 4 представлено перспективное изображение крышки (4) контейнера (2) со снятым рычажком (6), где видна бороздчатая линия (5) с двумя параллельными разрывами (19), описывающая окружность вокруг части (3) крышки, и местоположение центрирующей заклепки (7).

На фиг. 5 представлен поперечный разрез контейнера (2) с крышкой (4) в виде вертикальной проекции спереди, где показана часть (3) крышки, снятая и поднятая отгибом (9) рычажка (6).

На фиг. 6 представлено перспективное изображение части (3) крышки в виде составной части, показанной снизу, где видно продольное центральное ребро (21) жесткости.

При первом использовании интегрированного устройства (1) для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки необходимо отсоединить предназначенную для этого часть крышки (4) контейнера (2) путем ее отрыва, для чего следует потянуть рукой за конец захватной части (10) рычажка (6), прихватив выпуклость (17) на верхней поверхности пальцами одной руки, а затем потянуть его вверх. Отгиб (9) вырезает своей режущей кромкой (23) соответствующий участок бороздчатой линии (5), охватывающей часть (3) крышки, между двумя параллельными разрывами (19).

После того, как угол подъема рычажка (6) совпадет с углом, образованным отгибом (9) относительно тела рычажка, его внутренняя сторона войдет в контакт с продольным центральным ребром (21) жесткости на внутренней стороне части (3) крышки.

Постепенное открывание до угла 180° относительно исходного положения приводит к подъему части (3) крышки после ее предшествующего отрыва по бороздчатой линии вследствие недеформируемости, как продольного центрального ребра (21) жесткости части крышки, так и продольного ребра (22) жесткости отгиба, вокруг боковой оси (20) отгиба части крышки и поперечных осей (16) складывания на концах недеформируемых боковых поперечных элементов (14) вместе с захватной частью.

После этого можно наклонить контейнер (2) для выливания его содержимого. Таким образом, реализуется опорожнение содержимого контейнера в требуемом объеме.

После завершения операции по выливанию содержимого следует перейти к закрыванию отверстия в крышке (4), для чего рычажок (6) вместе с частью (3) крышки, находящейся под концом захватной части (10), необходимо вернуть в их исходное положение.

Уплотнительная прокладка (18) остается в соединении с крышкой (4), закрывая внутренней стороной захватной части (10) щель между крышкой (4) и частью крышки, отсоединенной от крышки (4), которая возникла вследствие разрыва бороздчатой линии (5) во время совершения открывающего действия, вследствие того, что диаметр захватной части превышает диаметр крышки, а также вследствие того, что указанная прокладка обладает полумягкими свойствам. При этом контейнер (2) остается герметично закрытым.

Для реализации возможности последующего опорожнения сначала следует потянуть захватную часть (10) вверх, а далее следовать указаниям, содержащимся в предыдущем описании, для ее закрывания путем возврата указанной части в горизонтальное положение в противоположном направлении.

Интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки обеспечивает возможность выполнения требуемого или необходимого количества открывания и закрываний до полного опорожнения контейнера (2).

Очевидно, что использование интегрированного устройства (1) для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки согласно настоящему изобретению для решения задач, отличных от его использования в отношении содержимого в виде пищевых продуктов, осуществляется способом, описанным выше, путем вытягивания захватной части (10) вверх или ее толкания вниз, соответственно, для открывания и закрывания, с совершением предшествующего действия, предусматривающего перевод отгиба (9) отрывного выступа (8) рычажка (6) для отсоединения части (3) крышки в крышке (4) из горизонтального положения в вертикальное положение с целью манипулирования устройством для открывания и закрывания в контейнере (2) перед его первым использованием.

Таким образом, настоящим изобретением предложено интегрированное устройство для открывания и закрывания жестяных и консервных банок с недеформируемой крышкой, обладающее несколькими преимуществами, среди которых можно выделить следующие:

- простота конструкции и, как следствие, удобство использования;

- практичность использования ввиду универсальности и гибкости применения;

- эстетичный внешний вид, поскольку в период ожидания его первого использования, а также при его последующем использовании с целью хранения остатков неизрасходованного содержимого, интегрированное устройство для открывания и закрывания жестяных и консервных банок выглядит как новое.

Представленное выше описание сфокусировано на основных признаках настоящего изобретения.

Однако следует понимать, что описанное выше может являться объектом модификаций, вносимых в его форму и структуру без отступления от инновационной идеи настоящего изобретения. Следовательно, объем последнего должен ограничиваться лишь содержанием прилагаемой формулы изобретения.

Ссылочные позиции

1 - Интегрированное устройство для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки

2 - Контейнер

3 - Часть крышки

4 - Крышка

5 - Бороздчатая линия

6 - Рычажок

7 - Центрирующая заклепка

8 - Отрывной выступ

9 - Отгиб

10 - Захватная часть

11 - Верхнее покрытие части крышки

12 - Поверхность центрирующей заклепки

13 - Заклепочный конец

14 - Недеформируемые боковые поперечные элементы

15 - Продольные покрывающие ребра жесткости

16 - Поперечные оси складывания

17 - Выпуклость

18 - Уплотнительная прокладка

19 - Параллельные разрывы

20 - Боковая ось отгиба части крышки

21 - Продольное центральное ребро жесткости

22 - Продольное ребро жесткости отгиба

23 - Режущая кромка отгиба

Изобретение относится к интегрированному устройству для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки, которое может быть использовано для закрывания заливочных отверстий в контейнерах, ранее открытых путем съема части их исходных крышек. Интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки, обеспечивающее возможность опорожнения их содержимого и последующего закрывания контейнера (2), со снимаемой частью (3) крышки, являющейся неотъемлемой частью крышки (4) контейнера, которая ограничена бороздчатой линией (5), описывающей вокруг нее окружность, и с рычажком (6) для открывания части (3) крышки, соединенной с крышкой (4) посредством центрирующей заклепки (7). Рычажок (6) содержит заклепочный конец (13), снабженный отрывным выступом (8), образующим отгиб (9) в направлении крышки (4), тогда как другой конец снабжен захватной частью (10) с верхним покрытием (11) части крышки. Часть (3) крышки характеризуется наличием двух соединений в направлении крышки (4) контейнера (2) и образует недеформируемую поверхность. Технический результат заключается в обеспечении возможности закрывания заливочных отверстий жестяных банок и частичного опорожнения их содержимого путем его дозированного выливания, в частности, из жестяных банок с круглым основанием. 4 з.п. ф-лы, 6 ил.

1. Интегрированное устройство для открывания и закрывания жестяных и консервных банок, обеспечивающее возможность частичного опорожнения их содержимого и последующего закрывания этих жестяных и консервных банок (2), а также снабженное отсоединяемой частью (3) крышки, являющейся неотъемлемой частью крышки (4) контейнера и ограниченной бороздчатой линией (5), описывающей вокруг нее окружность, и имеющей рычажок (6) для съема части крышки, соединенный с крышкой (4) посредством центрирующей заклепки (7), отличающееся тем, что два боковых поперечных элемента (14) соединяют рычажок (6) с его заклепочным концом (13) и противоположным концом захватной части (10) в продольном направлении и не деформируются перед тем, как приложенное усилие оторвет часть (3) крышки, поскольку они снабжены выштампованными в них продольными покрывающими ребрами (15) жесткости, образуя поперечные оси (16) складывания на своих концах, соединенных с захватной частью, содержит рычажок (6), который имеет заклепочный конец (13), характеризующийся наличием поверхности (12) центрирующей заклепки на этом конце и снабженный отрывным выступом (8) рычажка, который образует отгиб (9) в направлении крышки (4), недеформируемый за счет наличия продольного ребра (22) жесткости отгиба и вырезающий своей режущей кромкой (23) часть (3) крышки с ее подъемом вверх внутренней стороной, причем рычажок (6) постепенно направляется рукой в вертикальное положение с этого конца захватной части (10), тогда как противоположный конец захватной части (10) снабжен верхним покрытием (11) части крышки, причем этот конец и остальная часть тела рычажка (6) вместе соединены с поверхностью крышки (4) контейнера (2) посредством центрирующей заклепки (7) и с помощью части (3) крышки, снабженной двумя соединениями, реализованными в виде двух параллельных разрывов (19) в направлении крышки (4) контейнера (2), а также продольным центральным ребром (21) жесткости, которое обеспечивает недеформируемость поверхности перед приложением усилия к отгибу (9) отрывного выступа (8) рычажка на его нижней поверхности во время его подъема в вертикальное положение, и бороздчатой линией (5), описывающей окружность вокруг части (3) крышки, неподвижно соединенной с крышкой контейнера (2) посредством двух параллельных разрывов (19) этой линии на отцентрованной стороне крышки (4).

2. Интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок с недеформируемой частью крышки по п. 1, отличающееся тем, что

рычажок (6) снабжен отрывным выступом (8), содержащим на этой стороне, противоположной стороне захватной части, отгиб (9), поворачивающийся перпендикулярно в вертикальном направлении относительно бороздчатой линии (5) крышки (4) контейнера.

3. Интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок по п. 1 или 2, отличающееся тем, что конец захватной части (10) рычажка (6) характеризуется диаметром, превышающим диаметр поверхности располагающегося под ним овала (3) и охватывающим бороздчатую линию (5) последнего.

4. Интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок по любому из пп. 1-3, отличающееся тем, что конец захватной части (10) снабжен выпуклостью (17) на его верхней поверхности, которая захватывается пальцами во время его вертикального смещения.

5. Интегрированное устройство (1) для открывания и закрывания жестяных и консервных банок по пп. 1-3, отличающееся тем, что конец захватной части (10) снабжен уплотнительной прокладкой (18) из полумягкого материала на нижней поверхности верхнего покрытия части (3) крышки, диаметр которого больше диаметра указанной прокладки, что обеспечивает плотное закрывание.
