Бочковая мешалка для краски Российский патент 2024 года по МПК B01F27/90 B01F35/45 B28C5/16 B01F101/30

Область техники, к которой относится изобретение

Изобретение относится к области смешивания красок, эмульсий, и может быть применено в качестве смесителя с вращающимся перемешивающим устройством с лопастями или рамками в неподвижном резервуаре.

Уровень техники

Из уровня техники широко известны мешалки принудительного действия (см. CN 108404747 А, опуб. 17.08.2018, CN 102921334 A, опуб. 13.02.2013, CN 204816335 U, опуб. 02.12.2015). Как правило, такие мешалки выполнены в виде вала с месительным органом - насадкой, проходящем через крышку емкости с перемешиваемой эмульсией. Вал проходит через отверстие крышки, закрепляется к ней посредством привода или дополнительных средств. Насадки выполнены или в виде диска с лопастями, расположенными на нем, или в виде планок, закрепленных на валу. К недостаткам известных решений следует отнести следующие: неравномерное перемешивание эмульсии из-за конструктивных особенностей насадок, а также отсутствие защиты от протечек посторонних жидкостей в емкость для перемешивания в районе вала, в том числе от протечек масла от привода вращения вала.

Также из уровня техники известны мешалки, дополнительно содержащие надстройку на крышке емкости (см. US 11591556 B2, опуб. 28.02.2023, RU 2705329 C1, опуб. 06.11.2019, RU 2793679 C1, опуб. 04.04.2023). Указанные надстройки имеют средства удержания и уплотнения вала и привода. Однако, данные известные технические решения также имеют недостатки в виде неравномерного перемешивания эмульсии, а также отсутствия защиты от протечек посторонних жидкостей в емкость для перемешивания в районе вала, в том числе от протечек масла от привода вращения вала.

Технической задачей изобретения является преодоление недостатков существующего уровня техники.

При решении технической задачи изобретением достигается технический результат, заключающийся в обеспечении защиты от попадания внутрь емкости посторонних жидкостей при перемешивании при одновременном обеспечении равномерности перемешивания.

Раскрытие сущности изобретения

Изобретение представляет собой мешалку, выполненную в виде подшипниковой опоры, удерживаемой основанием, закрепленным на съемной крышке, в подшипниковой опоре вертикально установлен вал, выполненный одним концом выступающим за подшипниковую опору с возможностью подсоединения привода, а ко второму концу вала присоединена насадка, при этом, согласно изобретению, содержит чашу, охватывающую нижнюю часть подшипниковой опоры, при этом указанная чаша имеет края, выходящие за пределы бортика крышки, обрамляющего центральное отверстие, в которое вставлен вал.

Насадка выполнена в виде рамки, по периферии которой спирально расположены пластинчатые лопасти.

На подшипниковую опору сверху дополнительно установлен съемный переходник для присоединения привода.

Краткое описание сопроводительных фигур

Сущность изобретения может быть дополнительно пояснена неограничивающими примерами, отраженными на сопроводительных фигурах 1-2, где:

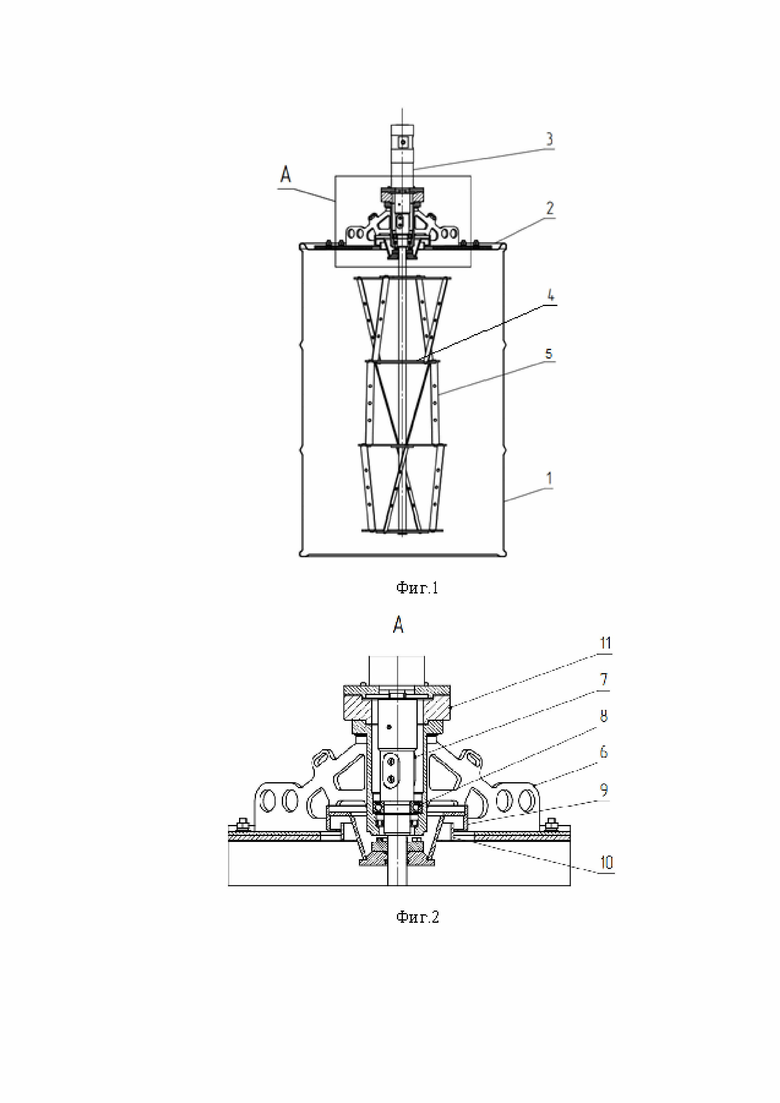

фиг.1 - схематичное изображение предложенной мешалки;

фиг.2 - увеличенный вид А с фиг.1.

Отдельными позициями обозначены следующие элементы:

1 - бочка;

2 - крышка бочки;

3 - привод вращения;

4 - насадка;

5 - пластинчатые лопасти насадки;

6 - основание;

7 - вал;

8 - подшипниковая опора;

9 - чаша;

10 - бортик крышки;

11 - съемный переходник.

Осуществление изобретения

Изобретение представляет собой мешалку, выполненная в виде подшипниковой опоры 8, удерживаемой основанием 6, закрепленным на съемной крышке 2.

В подшипниковой опоре 8 вертикально установлен вал 7, выполненный одним концом выступающим за подшипниковую опору 8 с возможностью подсоединения привода 3.

Ко второму концу вала 7 присоединена насадка 4.

При этом мешалка содержит чашу 9, охватывающую нижнюю часть подшипниковой опоры 8.

При этом указанная чаша 9 имеет края, выходящие за пределы бортика 10 крышки, обрамляющего центральное отверстие, в которое вставлен вал 7.

Насадка 4 выполнена в виде рамки, по периферии которой спирально расположены пластинчатые лопасти 5.

На подшипниковую опору 8 сверху дополнительно установлен съемный переходник 11 для присоединения привода 3.

Неограничивающий пример осуществления изобретения показан на сопроводительных фиг.1-2.

Изобретение относится к области смешивания красок, эмульсий и является смесителем с вращающимся перемешивающим устройством в неподвижном резервуаре с лопастями или рамками.

Предложена мешалка для перемешивания краски в бочке, которая обеспечивает равномерное и спокойное перемешивание по всей глубине наполнения емкости, оснащенная пластинчатыми лопастями на рамке, спирально расположенными по периферии месильного органа - насадки.

Насадка, погружаемая в краску в емкости, имеет привод вращения, устанавливаемый на съемной крышке емкости. Насадка имеет изолирующий элемент - чашу, которая защищает от попадания внутрь емкости в краску посторонних жидкостей, в том числе от протечек масла от привода вращения.

Мешалка предназначена для перемешивания жидкой краски в типовой бочке 200 л -1. Мешалка представляет собой устройство, смонтированное на крышку бочки 2 с приводом вращения 3 и насадкой 4, погружаемой в краску.

Насадка (месильный орган) выполнена со спирально расположенными по периферии пластинами 5 на рамке вокруг центрального стержня на всю глубину погружения в перемешиваемую жидкость - краску. Насадка обеспечивает спокойное и равномерное перемешивание краски по всей глубине жидкости в бочке.

Мешалка оснащается приводом вращения, который устанавливается на основание 6, закрепленное на крышке бочки. Крышка бочки с закрепленной на ней мешалкой является быстросъемной и обеспечивает установку мешалки на следующую бочку после окончания работы на предыдущей.

Вал 7, установленный в подшипниковой опоре 8 в основании, передает вращение насадке 4.

Насадка является съемной и в месте присоединения к валу привода в зоне центрального отверстия в крышке оснащается чашей 9 для предотвращения попадания посторонних жидкостей в краску, в том числе от протечек масла от привода вращения и других посторонних жидкостей.

Чаша имеет края, выходящие за пределы бортика 10 крышки, обрамляющего центральное отверстие, таким образом, при переполнении чаши посторонняя жидкость остается на крышке и не попадает в краску через центральное отверстие.

Для установки привода на основании применяется съемный переходник 11, который обеспечивает установку как пневматического мотора, так и электромеханического привода с мотор-редуктором.

Экспериментальные данные показали, что такая конструкция насадки позволяет достичь более равномерное и спокойное перемешивание по всей глубине наполнения емкости относительно раскрытого уровня техники.

Конструкция, параметры и расположение чаши позволяют обеспечить защиту от попадания внутрь емкости посторонних жидкостей при перемешивании.

Таким образом, предложенная конструкция мешалки позволяет преодолеть недостатки существующего уровня техники, обеспечить защиту от попадания внутрь емкости посторонних жидкостей при перемешивании при одновременном обеспечении равномерности перемешивания.

Поиск по общедоступным источникам информации показал, что из уровня техники не известна и явным образом не следует вся совокупность признаков предложенного изобретения, в связи с чем изобретение соответствует условиям патентоспособности «новизна» и «изобретательский уровень».

Заявленное изобретение состоит из стандартных для этой области техники материалов и элементов, взаимосвязанных определенным образом, то есть может быть использовано в промышленности, ввиду чего изобретение соответствует условию патентоспособности «промышленная применимость».

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемого изобретения, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождений с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Изобретение относится к области смешивания красок, эмульсий, и может быть применено в качестве смесителя с вращающимся перемешивающим устройством с лопастями или рамками в неподвижном резервуаре. Мешалка выполнена в виде подшипниковой опоры, удерживаемой основанием, закрепленным на съемной крышке. В подшипниковой опоре вертикально установлен вал, выполненный одним концом выступающим за подшипниковую опору с возможностью подсоединения привода, а ко второму концу вала присоединена насадка. Мешалка содержит чашу, охватывающую нижнюю часть подшипниковой опоры. При этом указанная чаша имеет края, выходящие за пределы бортика крышки, обрамляющего центральное отверстие, в которое вставлен вал. Технический результат заключается в обеспечении защиты от попадания внутрь емкости посторонних жидкостей при перемешивании при одновременном обеспечении равномерности перемешивания. 2 з.п. ф-лы, 2 ил.

1. Мешалка, выполненная в виде подшипниковой опоры, удерживаемой основанием, закрепленным на съемной крышке, в подшипниковой опоре вертикально установлен вал, выполненный одним концом выступающим за подшипниковую опору с возможностью подсоединения привода, а ко второму концу вала присоединена насадка, отличающаяся тем, что содержит чашу, охватывающую нижнюю часть подшипниковой опоры, при этом указанная чаша имеет края, выходящие за пределы бортика крышки, обрамляющего центральное отверстие, в которое вставлен вал.

2. Мешалка по п.1, отличающаяся тем, что насадка выполнена в виде рамки, по периферии которой спирально расположены пластинчатые лопасти.

3. Мешалка по любому из пп.1 или 2, отличающаяся тем, что на подшипниковую опору сверху дополнительно установлен съемный переходник для присоединения привода.
