СПОСОБ И АППАРАТУРА СВЯЗИ, ПРИМЕНЯЕМЫЕ К УСТРОЙСТВУ С МНОЖЕСТВЕННЫМИ ЛИНИЯМИ СВЯЗИ В БЕСПРОВОДНОЙ ЛОКАЛЬНОЙ СЕТИ Российский патент 2025 года по МПК H04W76/11

[0001] Настоящая заявка испрашивает приоритет патентной заявки Китая №. 202010240296.X, поданной в Национальное управление интеллектуальной собственности Китая 27 марта 2020 г. и озаглавленной «COMMUNICATION METHOD AND APPARATUS APPLIED TO MULTI-LINK DEVICE IN WIRELESS LOCAL AREA NETWORK», которая полностью включена в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

[0002] Эта заявка относится к области технологий связи и, в частности, к способу и аппаратуре связи, применяемым к устройству с множественными линиями связи в беспроводной локальной сети.

УРОВЕНЬ ТЕХНИКИ

[0003] Чтобы значительно повысить скорость передачи услуг в системе WLAN, в стандарте 802.11ax Института инженеров по электротехнике и электронике (Institute of Electrical and Electronics Engineers, IEEE) дополнительно используется технология множественного доступа с ортогональным частотным разделением каналов (Orthogonal Frequency Division Multiple Access, OFDMA) на основе существующей технологии мультиплексирования с ортогональным частотным разделением каналов (Orthogonal Frequency Division Multiplexing, OFDM). Технология OFDMA позволяет множеству узлов одновременно передавать и принимать данные, что позволяет добиться выигрыша от разнесения на нескольких площадках. В 2017 году, когда работа над стандартом 802.11ax была завершена, Федеральная комиссия по связи (Federal Communications Commission, FCC) открыла новую свободную полосу частот от 5925 до 7125 МГц, которая для краткости ниже обозначена как 6 ГГц. Поэтому разработчики стандарта 802.11ax расширяют рабочий диапазон 802.11ax-совместимого устройства с 2,4 ГГц и 5 ГГц до 2,4 ГГц, 5 ГГц и 6 ГГц в запросе авторизации проекта 802.11ax (Project Authorization Request, PAR).

[0004] Поскольку устройство с протоколом Wi-Fi следующего поколения IEEE 802.11 (extremely high throughput, EHT) должно быть совместимо с прямой передачей, устройство также поддерживает рабочий спектр устройства, совместимого со стандартом 802.11ax, то есть полосами частот 2,4 ГГц, 5 ГГц и 6 ГГц. Разделение каналов выполняется на основе недавно открытой свободной полосы частот 6 ГГц, а поддерживаемая полоса пропускания может превышать максимальную полосу пропускания 160 МГц, поддерживаемую на частоте 5 ГГц, например, может составлять 320 МГц. Пиковая пропускная способность для чрезвычайно высокой пропускной способности Wi-Fi следующего поколения IEEE 802.11ax может быть увеличена за счет использования сверхширокой полосы пропускания, и может быть увеличена за счет увеличения количества потоков, например, увеличения количества потоков до 16, посредством взаимодействия множества полос частот (2,4 ГГц, 5 ГГц и 6 ГГц) и т.п. В той же полосе частот пиковая пропускная способность может быть дополнительно увеличена за счет взаимодействия множества каналов или другим методом. Это уменьшает задержку передачи услуги. Далее множество полос частот или множество каналов упоминается как множество линий связи. Хотя в стандарте 802.11ax и более ранних стандартах Wi-Fi сконфигурировано множество линий связи, которые имеют такую же полосу частот, что и 802.11ax, разный базовый набор услуг (Basic Service Set, BSS) обычно устанавливается для каждой из множества линий связи. Связь со станцией в BSS, которой принадлежит линия связи, может осуществляться только по одной линии связи одновременно.

[0005] Основные функции 802.11ax и более ранней технологии множественных (Multiple) идентификаторов набора базовых услуг (Basic Service Set identifier, BSSID) заключаются в виртуализации одной физической точки доступа (AP) во множество логических точек доступа, то есть в формировании множества виртуальных сетей. Каждая виртуальная сеть используется для администрирования отдельной станции. Подобно продуктам точки доступа в текущем сценарии Wi-Fi, точка доступа может быть виртуализирована в сообщающую точку доступа (для сообщения отчетов) (home AP) и гостевую точку доступа (guest AP).

[0006] Как применить технологию множественных BSSID к устройству с множественными линиями связи, чтобы обеспечить функцию множества виртуальных сетей, является технической задачей, которая изучается специалистами в данной области техники.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0007] Варианты осуществления этой заявки раскрывают способ связи, применяемый к устройству с множественными линиями связи в WLAN, и соответственной аппаратурой, для уменьшения количества кадров пробного запроса, отправляемых станцией по каналу, и повышения эффективности ассоциации станций.

[0008] Согласно первому аспекту вариант осуществления этой заявки обеспечивает способ связи, применяемый к устройству с множественными линиями связи в WLAN. Способ включает в себя:

станция принимает кадр пробного запроса, причем станция принадлежит устройству с множественными линиями связи;

станция определяет в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса, при этом предустановленное условие включает в себя по меньшей мере:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в станции с множественными линиями связи; и

если предустановленное условие выполнено, станция пропускает отправку кадра ответа проверки в ответ на упомянутый кадр пробного запроса.

[0009] В вышеприведенном способе станции в станции с множественными линиями связи разрешается помогать другой станции в том же устройстве с множественными линиями связи, что и упомянутая станция, отвечать кадром ответа проверки. Таким образом, количество кадров пробного запроса, отправляемых станциями по каналу, уменьшается, а эффективность радиоинтерфейса и эффективность ассоциации станций улучшаются.

[0010] Согласно второму аспекту вариант осуществления этой заявки обеспечивает способ связи, применяемый к устройству с множественными линиями связи в WLAN. Способ включает в себя:

станция принимает кадр пробного запроса, причем станция принадлежит устройству с множественными линиями связи, и упомянутая станция в устройстве с множественными линиями связи принадлежит набору множественных BSSID;

станция определяет в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса, при этом предустановленное условие включает в себя по меньшей мере:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в устройстве с множественными линиями связи, и опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в наборе множественных BSSID, которому принадлежит каждая станция в устройстве с множественными линиями связи; и

если предустановленное условие выполнено, станция пропускает отправку кадра ответа проверки в ответ на упомянутый кадр пробного запроса.

[0011] В вышеприведенном способе станция в устройстве с множественными линиями связи может помочь другой станции в том же устройстве с множественными линиями связи, что и упомянутая станция, ответить кадром ответа проверки, или может помочь любому члену набора множественных BSSID, в котором расположена другая станция в том же устройстве с множественными линиями связи, что и упомянутая станция, ответить кадром ответа проверки. Таким образом, количество кадров пробного запроса, отправляемых станциями по каналу, уменьшается, а эффективность радиоинтерфейса и эффективность ассоциации станций улучшаются.

[0012] Согласно третьему аспекту вариант осуществления этой заявки обеспечивает аппаратуру связи в WLAN. Аппаратура используется в устройстве с множественными линиями связи и при этом аппаратура включает в себя:

блок приемопередатчика, сконфигурированный для приема кадра пробного запроса; и

блок обработки, сконфигурированный для определения, в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса, причем предустановленное условие включает в себя по меньшей мере:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в устройстве с множественными линиями связи; и

блок обработки дополнительно сконфигурирован для того, чтобы: если предустановленное условие удовлетворено, пропустить отправку кадра ответа проверки в ответ на упомянутый кадр пробного запроса.

[0013] В вышеприведенном способе станции в устройстве с множественными линиями связи разрешается помогать другой станции в том же устройстве с множественными линиями связи, что и упомянутая станция, отвечать кадром ответа проверки. Таким образом, количество кадров пробного запроса, отправляемых станциями по каналу, уменьшается, а эффективность радиоинтерфейса и эффективность ассоциации станций улучшаются.

[0014] Согласно четвертому аспекту вариант осуществления этой заявки обеспечивает аппаратуру связи в WLAN. Аппаратура используется в устройстве с множественными линиями связи и включает в себя:

блок приемопередатчика, сконфигурированный для приема кадра пробного запроса, причем станция в устройстве с множественными линиями связи принадлежит набору множественных BSSID; и

блок обработки, сконфигурированный для определения, в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса, причем предустановленное условие включает в себя по меньшей мере:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в устройстве с множественными линиями связи, и опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в наборе множественных BSSID, в котором расположена каждая станция в устройстве с множественными линиями связи; и

блок обработки дополнительно сконфигурирован для того, чтобы: если предустановленное условие удовлетворено, пропустить отправку кадра ответа проверки в ответ на упомянутый кадр пробного запроса.

[0015] В вышеприведенном способе станция в устройстве с множественными линиями связи может помочь другой станции в том же устройстве с множественными линиями связи, что и упомянутая станция, ответить кадром ответа проверки, или может помочь любому члену набора множественных BSSID, в котором расположена другая станция в том же устройстве с множественными линиями связи, что и упомянутая станция, ответить кадром ответа проверки. Таким образом, количество кадров пробного запроса, отправляемых станциями по каналу, уменьшается, а эффективность радиоинтерфейса и эффективность ассоциации станций улучшаются.

[0016] В возможной реализации первого аспекта, второго аспекта, третьего аспекта или четвертого аспекта кадр пробного запроса включает в себя адрес приемника;

опорный идентификатор в кадре пробного запроса представляет собой MAC-адрес управления доступом к среде приемника, переносимый в адресе приемника; и

опорным идентификатором станции является MAC-адрес станции.

[0017] В возможной реализации первого аспекта, второго аспекта, третьего аспекта или четвертого аспекта,

опорный идентификатор в кадре пробного запроса представляет собой поле SSID идентификатора набора услуг в кадре пробного запроса, или SSID, включенный в элемент списка SSID в кадре пробного запроса, или SSID, соответствующий короткому SSID, включенному в элемент списка коротких SSID в кадре пробного запроса; и

опорным идентификатором станции является SSID станции.

[0018] В возможной реализации первого аспекта, второго аспекта, третьего аспекта или четвертого аспекта,

опорный идентификатор в кадре пробного запроса переносится в поле BSSID идентификатора набора базовых услуг в кадре пробного запроса; и

опорным идентификатором станции является BSSID станции.

[0019] В возможной реализации первого аспекта, второго аспекта, третьего аспекта или четвертого аспекта одна или более станций в устройстве с множественными линиями связи принадлежат набору множественных BSSID.

[0020] В возможной реализации первого аспекта, второго аспекта, третьего аспекта или четвертого аспекта одна или более станций являются передаваемыми станциями BSSID в наборе множественных BSSID.

[0021] В возможной реализации первого аспекта, второго аспекта, третьего аспекта или четвертого аспекта одна или более станций включают в себя непередаваемые станции BSSID в наборе множественных BSSID.

[0022] Согласно пятому аспекту вариант осуществления этой заявки обеспечивает способ связи, применяемый к устройству с множественными линиями связи в WLAN. Способ включает в себя:

сообщающая точка доступа AP отправляет информацию устройства с множественными линиями связи MLD на станцию, причем сообщающая AP принадлежит одному устройству с множественными линиями связи AP, и устройство с множественными линиями связи AP включает в себя сообщающую AP и сообщаемую AP.

[0023] Информация MLD включает в себя информацию о сообщающей AP и информацию о сообщаемой AP, причем информация о сообщающей AP указывает сообщающую AP, а информация о сообщаемой AP указывает сообщаемую AP.

[0024] В вышеприведенном способе сообщающая точка доступа указывает станции через информацию MLD структуру набора множественных BSSID на основе устройства с множественными линиями связи AP, так что одновременная связь (например, установление ассоциации) между множеством AP в устройстве с множественными линиями связи AP и множеством STA в устройстве с множественными линиями связи STA может поддерживаться для увеличения пропускной способности беспроводной сети, улучшения надежности передачи и уменьшения задержки передачи.

[0025] Согласно шестому аспекту вариант осуществления этой заявки обеспечивает способ связи, применяемый к устройству с множественными линиями связи в WLAN. Способ включает в себя:

станция принимает информацию устройства с множественными линиями связи MLD, отправленную сообщающей точкой доступа AP, причем сообщающая AP принадлежит одному устройству с множественными линиями связи AP, и упомянутое устройство с множественными линиями связи AP включает в себя сообщающую AP и сообщаемую AP; и

информация MLD включает в себя информацию о сообщающей AP и информацию о сообщаемой AP, причем информация о сообщающей AP указывает сообщающую AP, а информация о сообщаемой AP указывает сообщаемую AP; и

синтаксически анализирует информацию устройства с множественными линиями связи MLD, чтобы получить информацию о сообщающей AP и информацию о сообщаемой AP.

[0026] В вышеприведенном способе сообщающая точка доступа указывает станции через информацию MLD структуру набора множественных BSSID на основе устройства с множественными линиями связи AP, так что одновременная связь (например, установление ассоциации) между множеством AP в устройстве с множественными линиями связи AP и множеством STA в устройстве с множественными линиями связи STA может поддерживаться для увеличения пропускной способности беспроводной сети, улучшения надежности передачи и уменьшения задержки передачи.

[0027] Согласно седьмому аспекту вариант осуществления этой заявки обеспечивает аппаратуру связи, используемое в устройстве с множественными линиями связи в WLAN. Аппаратура связи используется в сообщающей точке доступа AP, и аппаратура связи включает в себя:

блок обработки, сконфигурированный для генерирования информации устройства с множественными линиями связи MLD; и

блок приемопередатчика, сконфигурированный для отправки информации устройства с множественными линиями связи MLD на станцию, причем сообщающая AP принадлежит одному устройству с множественными линиями связи AP, и устройство с множественными линиями связи AP включает в себя сообщающую AP и сообщаемую AP.

[0028] Информация MLD включает в себя информацию о сообщающей AP и информацию о сообщаемой AP, причем информация о сообщающей AP указывает сообщающую AP, а информация о сообщаемой AP указывает сообщаемую AP.

[0029] В вышеприведенной аппаратуре сообщающая точка доступа указывает станции посредством информации MLD структуру набора множественных BSSID на основе устройства с множественными линиями связи AP, так что одновременная связь (например, установление ассоциации) между множеством AP в устройстве с множественными линиями связи AP и множеством STA в устройстве с множественными линиями связи STA может поддерживаться для увеличения пропускной способности беспроводной сети, улучшения надежности передачи и уменьшения задержки передачи.

[0030] Согласно восьмому аспекту вариант осуществления этой заявки обеспечивает аппаратуру связи, используемую в устройстве с множественными линиями связи в WLAN. Аппаратура используется на станции и включает в себя:

блок приемопередатчика, сконфигурированный для приема информации устройства с множественными линиями связи MLD, отправленной сообщающей точкой доступа AP, причем сообщающая точка доступа принадлежит одному устройству с множественными линиями связи AP, и устройство с множественными линиями связи AP включает в себя сообщающую AP и сообщаемую AP; и

информация MLD включает в себя информацию о сообщающей AP и информацию о сообщаемой AP, причем информация о сообщающей AP указывает сообщающую AP, а информация о сообщаемой AP указывает сообщаемую AP; и

блок обработки, сконфигурированный для синтаксического анализа информации устройства с множественными линиями связи MLD, чтобы получить информацию о сообщающей AP и информацию о сообщаемой AP.

[0031] В вышеприведенной аппаратуре сообщающая точка доступа указывает упомянутой станции посредством информации MLD структуру набора множественных BSSID на основе устройства с множественными линиями связи AP, так что одновременная связь (например, установление ассоциации) между множеством AP в устройстве с множественными линиями связи AP и множеством STA в устройстве с множественными линиями связи STA может поддерживаться для увеличения пропускной способности беспроводной сети, улучшения надежности передачи и уменьшения задержки передачи.

[0032] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта AP в устройстве с множественными линиями связи AP принадлежит набору множественных BSSID, информация о сообщающей AP дополнительно указывает набор множественных BSSID, которому принадлежит сообщающая AP, и информация о сообщаемой AP дополнительно указывает набор множественных BSSID, которому принадлежит сообщаемая AP.

[0033] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о сообщающей AP включает в себя элемент множественного BSSID из набора множественных идентификаторов BSSID, которому принадлежит сообщающая AP.

[0034] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о сообщаемой AP включает в себя элемент множественных BSSID из набора множественных BSSID, которому принадлежит сообщаемая AP.

[0035] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о сообщающей AP дополнительно включает в себя BSSID для BSS, которому принадлежит сообщающая AP.

[0036] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о сообщаемой AP, дополнительно включает в себя передаваемый BSSID в наборе множественных BSSID, которому принадлежит сообщаемая AP.

[0037] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта после того, как сообщающая точка доступа AP отправляет на станцию информацию устройства с множественными линиями связи MLD, способ дополнительно включает в себя:

прием кадра пробного запроса, кадра запроса аутентификации или кадра запроса ассоциации, отправленных станцией через информацию MLD.

[0038] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта одна или более AP в устройствах с множественными линиями связи AP принадлежат набору множественных BSSID.

[0039] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта одна или более станций представляют собой AP передаваемых BSSID в наборе множественных BSSID.

[0040] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта сообщающая AP представляет собой передаваемую AP BSSID в наборе множественных BSSID, которому принадлежит сообщающая AP; и сообщаемая AP представляет собой передаваемую AP BSSID в наборе множественных BSSID, которому принадлежит сообщаемая AP.

[0041] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о сообщаемой AP, дополнительно включает в себя информацию, относящуюся к множественным BSSID сообщаемой AP, и информацию, относящуюся к множественным BSSID сообщаемой AP,

указывает, принадлежит ли сообщаемая AP набору множественных BSSID; или

указывает, является ли сообщаемая AP непередаваемой AP BSSID; или

указывает, принадлежит ли сообщаемая AP набору множественных BSSID и является ли сообщаемая AP непередаваемой AP BSSID.

[0042] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация, относящаяся к множественным BSSID сообщаемой AP, включена в элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP.

[0043] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта одна или более AP включают в себя AP непередаваемых BSSID в наборе множественных BSSID.

[0044] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация MLD дополнительно включает в себя информацию о виртуальной AP, причем информация о виртуальной AP указывает виртуальную AP. Виртуальная AP и сообщающая AP не находятся в одном и том же устройстве с множественными линиями связи AP, и виртуальная AP принадлежит тому же устройству с множественными линиями связи AP, что и непередаваемая AP в наборе множественных BSSID, которому принадлежит сообщающая AP. Кроме того, ни одна AP-член, принадлежащая устройству с множественными линиями связи AP, в котором расположена сообщающая AP, не существует на рабочей линии связи виртуальной AP, или AP-член, принадлежащая устройству с множественными линиями связи AP, в котором расположена сообщающая AP, существует на рабочей линии связи виртуальной точки доступа, но не находится в том же наборе множественных BSSID, что и виртуальная AP.

[0045] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о виртуальной AP указывает набор множественных BSSID, которому принадлежит виртуальная AP.

[0046] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о виртуальной AP включает в себя элемент множественных BSSID из набора множественных BSSID, которому принадлежит виртуальная AP.

[0047] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о виртуальной AP включает в себя информацию о передаваемой AP BSSID в наборе множественных BSSID, которому принадлежит виртуальная AP.

[0048] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта BSSID некоторого BSS, которому принадлежит виртуальная AP, используется в качестве передаваемого BSSID в наборе множественных BSSID, которому принадлежит виртуальная AP.

[0049] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация о виртуальной AP включает в себя информацию, относящуюся к множественному BSSID виртуальной AP, и информацию, относящуюся к множественному BSSID виртуальной AP,

указывает, принадлежит ли виртуальная AP набору множественных BSSID; или

указывает, является ли виртуальная AP непередаваемой AP BSSID; или

указывает, принадлежит ли виртуальная AP набору множественных BSSID и является ли виртуальная AP передаваемой AP BSSID.

[0050] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация, относящаяся к множественному BSSID виртуальной AP, включена в элемент множественного BSSID набора множественных BSSID, которому принадлежит виртуальная AP.

[0051] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта информация MLD дополнительно включает в себя совместно используемую информацию. Совместно используемая информация включает в себя один или несколько MAC-адресов устройства с множественными линиями связи AP и количество полей информации, которые относятся к сообщаемой AP и которые несут информацию о сообщаемой AP.

[0052] В возможной реализации пятого аспекта, шестого аспекта, седьмого аспекта или восьмого аспекта совместно используемая информация дополнительно включает в себя поле различения. Поле различения указывает поле, в котором находится информация о сообщаемой AP, и поле, в котором находится информация о виртуальной AP.

[0053] Аппаратура связи в третьем аспекте, четвертом аспекте, седьмом аспекте и восьмом аспекте может быть микросхемой, блок обработки может быть схемой обработки микросхемы, а блок приемопередатчика может быть схемой интерфейса ввода/вывода. Схема обработки может быть сконфигурирована для обработки сигнализации или информации данных, предоставляемых схемой интерфейса ввода/вывода, а схема интерфейса ввода/вывода может быть сконфигурирована для ввода/вывода данных или информации сигнализации для микросхемы.

[0054] В соответствии с девятым аспектом вариантов осуществления этой заявки предоставляется машиночитаемый носитель данных. Машиночитаемый носитель данных хранит код компьютерной программы. Когда компьютерная программа выполняется на процессоре, процессор получает возможность выполнять способ в любом из первого аспекта, второго аспекта, пятого аспекта, шестого аспекта и соответствующих возможных реализаций.

[0055] В соответствии с десятым аспектом вариантов осуществления этой заявки предоставляется компьютерный программный продукт. Программный продукт хранит компьютерную программу (инструкции), исполняемую упомянутым выше процессором. Когда компьютерная программа выполняется на процессоре, процессор получает возможность выполнять способ в любом из первого аспекта, второго аспекта, пятого аспекта, шестого аспекта и соответствующих возможных реализаций.

[0056] В соответствии с одиннадцатым аспектом вариантов осуществления этой заявки предусмотрена аппаратура связи. Упомянутая аппаратура включает в себя процессор и может дополнительно включать в себя приемопередатчик и память. Приемопередатчик сконфигурирован для приема и отправки информации или сконфигурирован для связи с другим элементом сети. Память предназначена для хранения компьютерной программы (инструкций). Процессор сконфигурирован для выполнения компьютерной программы, чтобы поддерживать аппаратуру связи для реализации способа в любом из первого аспекта, второго аспекта, пятого аспекта, шестого аспекта и соответствующих возможных реализаций.

[0057] В соответствии с двенадцатым аспектом вариантов осуществления этой заявки предусмотрена аппаратура связи. Упомянутая аппаратура может существовать в виде микросхемы. Структура аппаратуры включает в себя процессор и может дополнительно включать в себя память. Память сконфигурирована для подсоединения к процессору и хранения программы (инструкций) и данных, необходимых для аппаратуры. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, для поддержки аппаратуры связи для выполнения способа в любом из первого аспекта, второго аспекта, пятого аспекта, шестого аспекта и соответствующих возможных реализаций. Необязательно память может быть расположена в процессоре и является внутренней памятью. В качестве альтернативы процессор может быть расположен вне процессора, подсоединен к процессору и представляет собой внешнее запоминающее устройство.

[0058] В соответствии с тринадцатым аспектом вариантов осуществления этой заявки предусмотрена аппаратура связи. Упомянутая аппаратура может существовать в виде микросхемы. В состав аппаратуры входят процессор и интерфейсная схема. Процессор сконфигурирован для связи с другой аппаратурой через интерфейсную схему, так что аппаратура выполняет способ в любом из первого аспекта, второго аспекта, пятого аспекта, шестого аспекта и соответствующих возможных реализаций.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0059] Далее описываются прилагаемые чертежи, используемые в вариантах осуществления этой заявки.

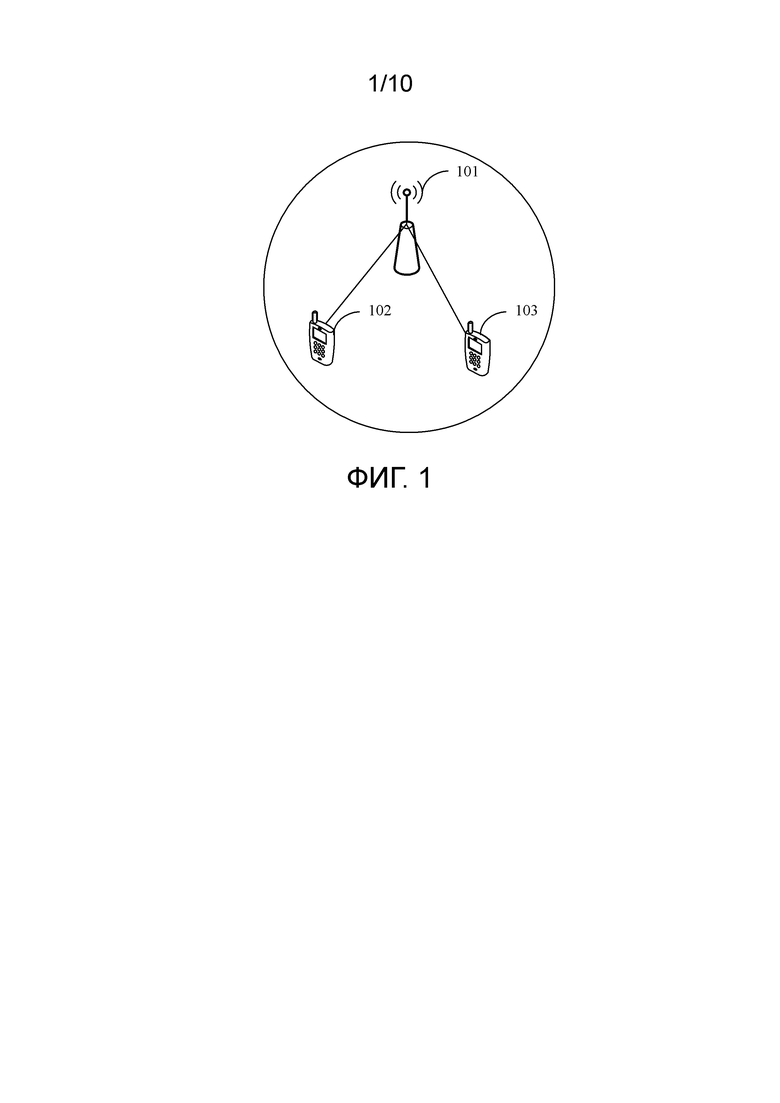

[0060] Фиг. 1 представляет собой схематическое представление структуры системы связи в соответствии с вариантом осуществления этой заявки;

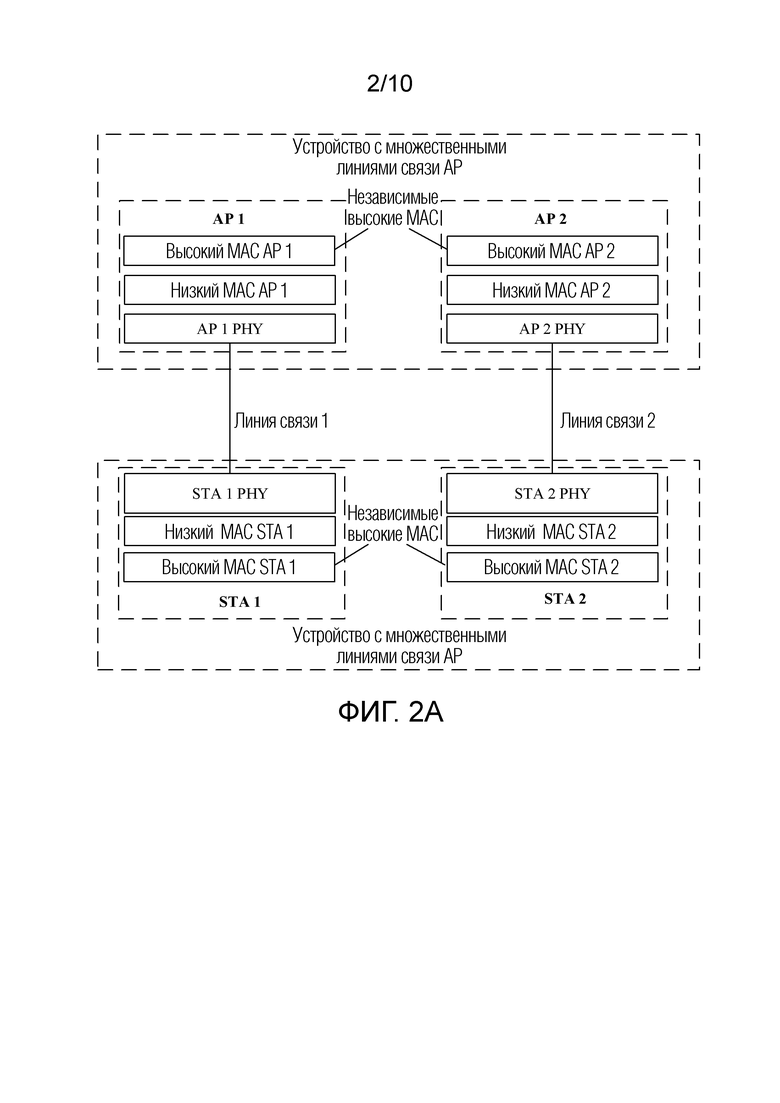

[0061] Фиг. 2(а) представляет собой схематическое представление структуры устройства с множественными линиями связи согласно варианту осуществления этой заявки;

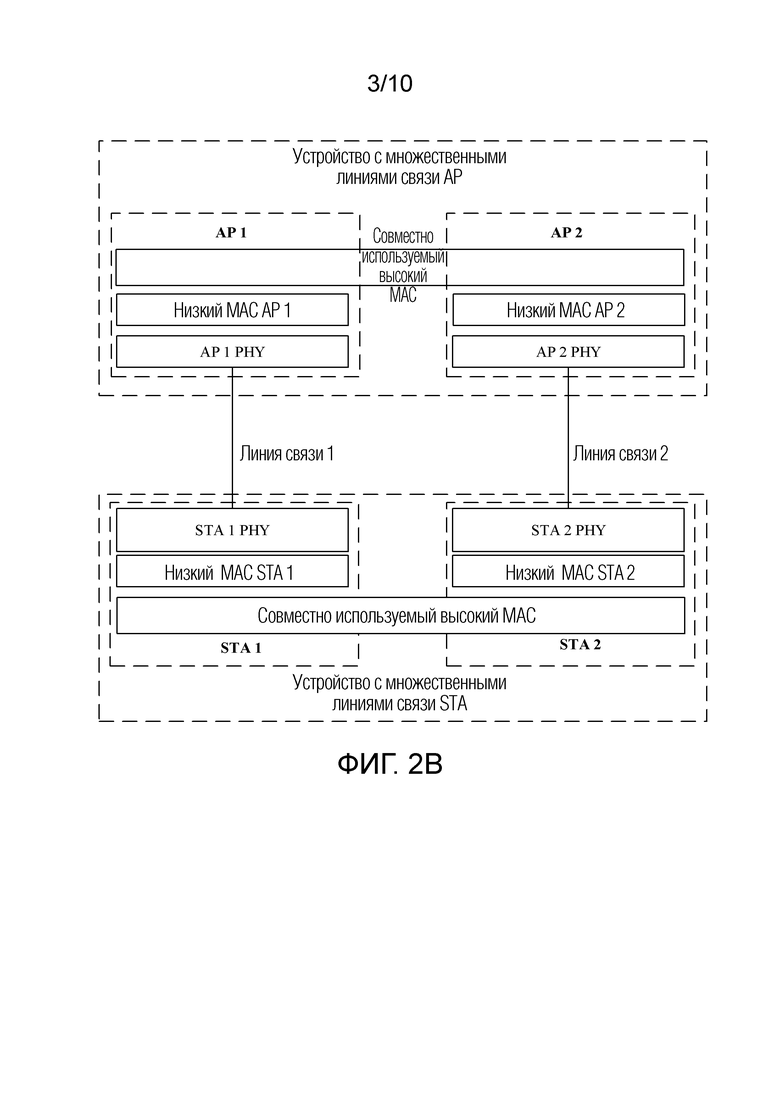

[0062] Фиг. 2(b) представляет собой схематическую диаграмму другой структуры устройства с множественными линиями связи согласно варианту осуществления этой заявки;

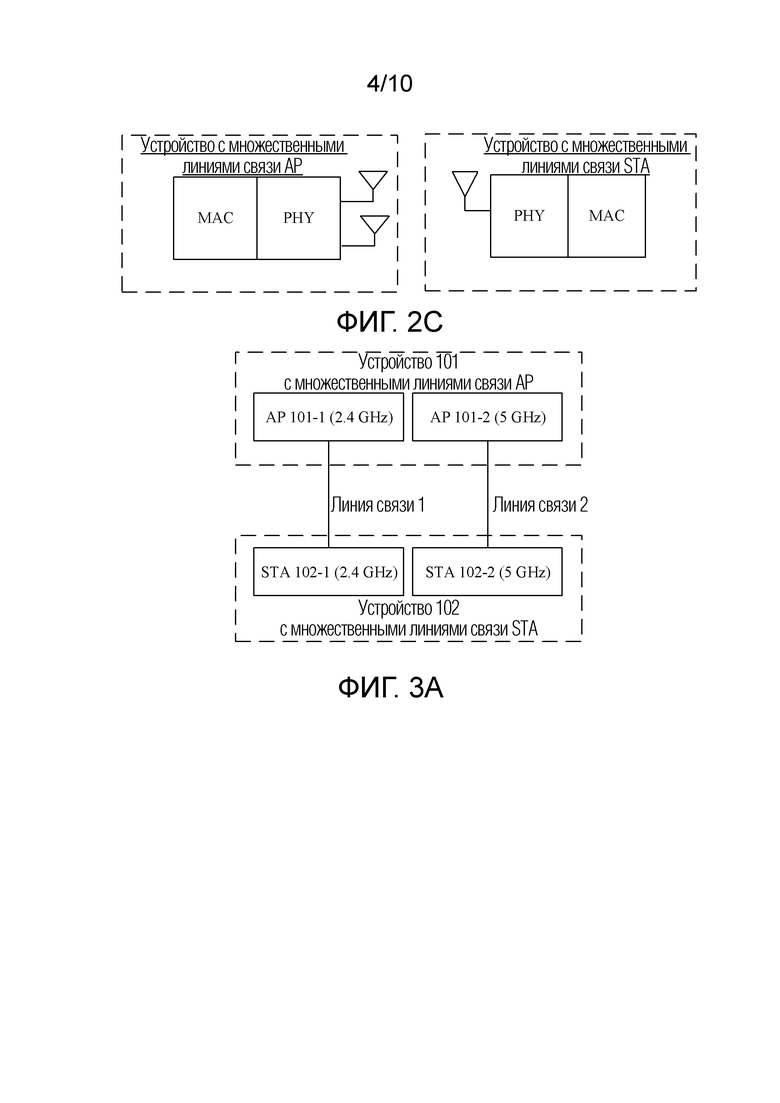

[0063] Фиг. 2(c) представляет собой схематическое представление другой структуры устройства с множественными линиями связи согласно варианту осуществления этой заявки;

[0064] Фиг. 3(а) представляет собой схематичную диаграмму многоканальной связи согласно варианту осуществления этой заявки;

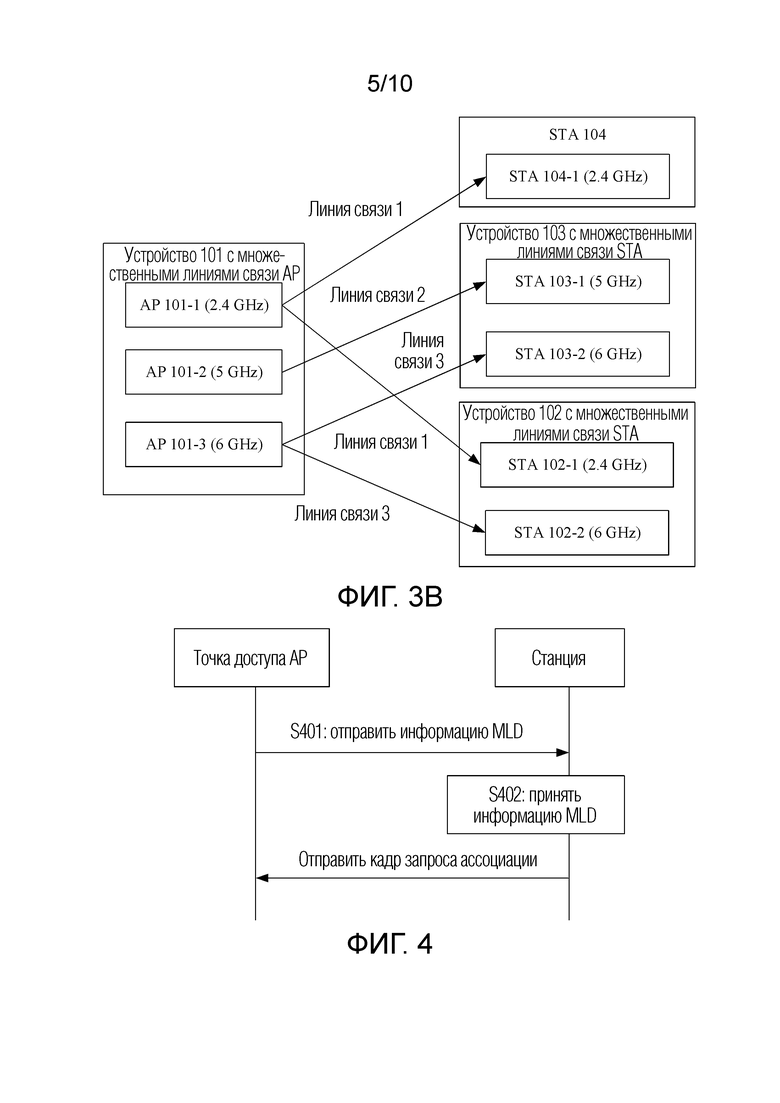

[0065] Фиг. 3(b) представляет собой еще одну схематичную диаграмму многоканальной связи согласно варианту осуществления этой заявки;

[0066] Фиг. 4 представляет собой схематическую диаграмму взаимодействия способа связи, применяемого к устройству с множественными линиями связи в WLAN, согласно варианту осуществления этой заявки;

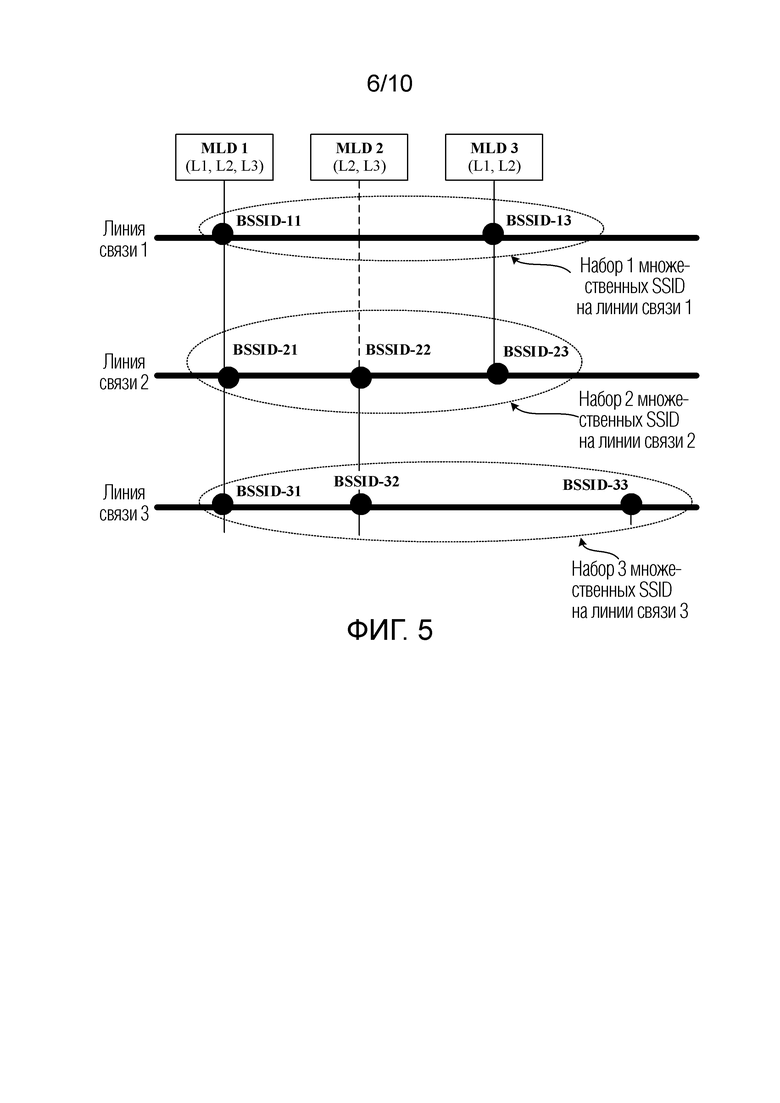

[0067] Фиг. 5 - схематическая диаграмма структуры набора множественных BSSID на основе MLD согласно варианту осуществления этой заявки;

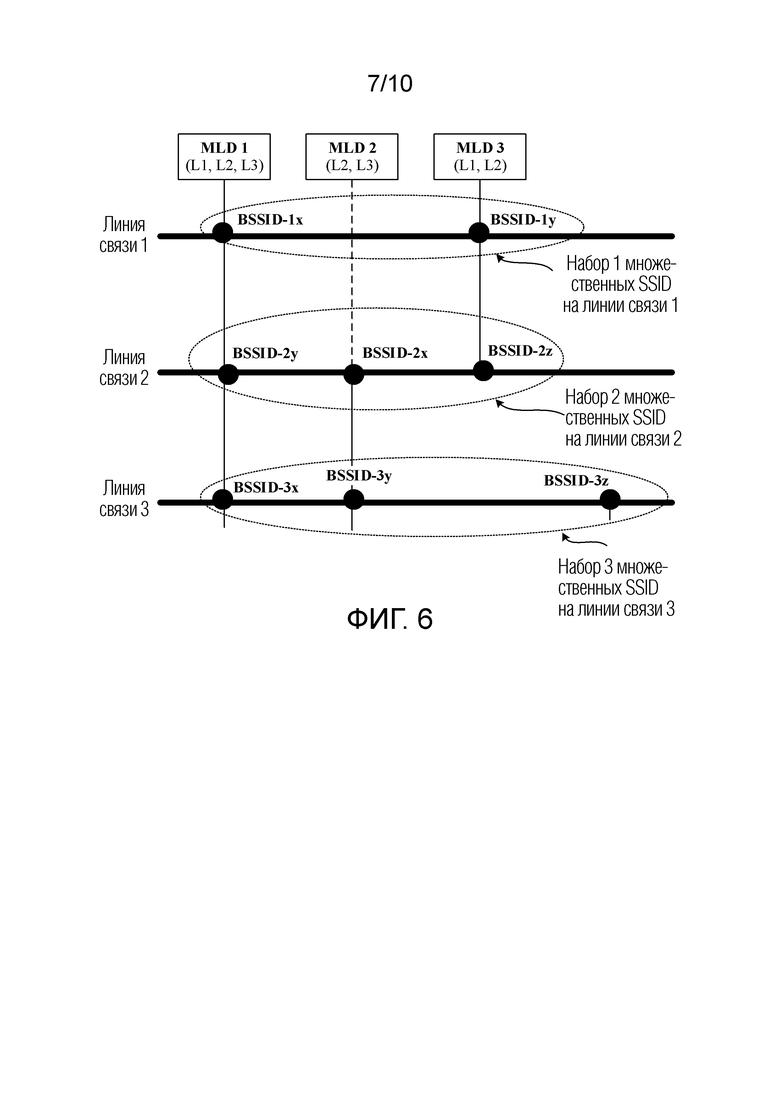

[0068] Фиг.6 представляет собой схематическое представление другой структуры набора множественных BSSID на основе MLD в соответствии с вариантом осуществления этой заявки;

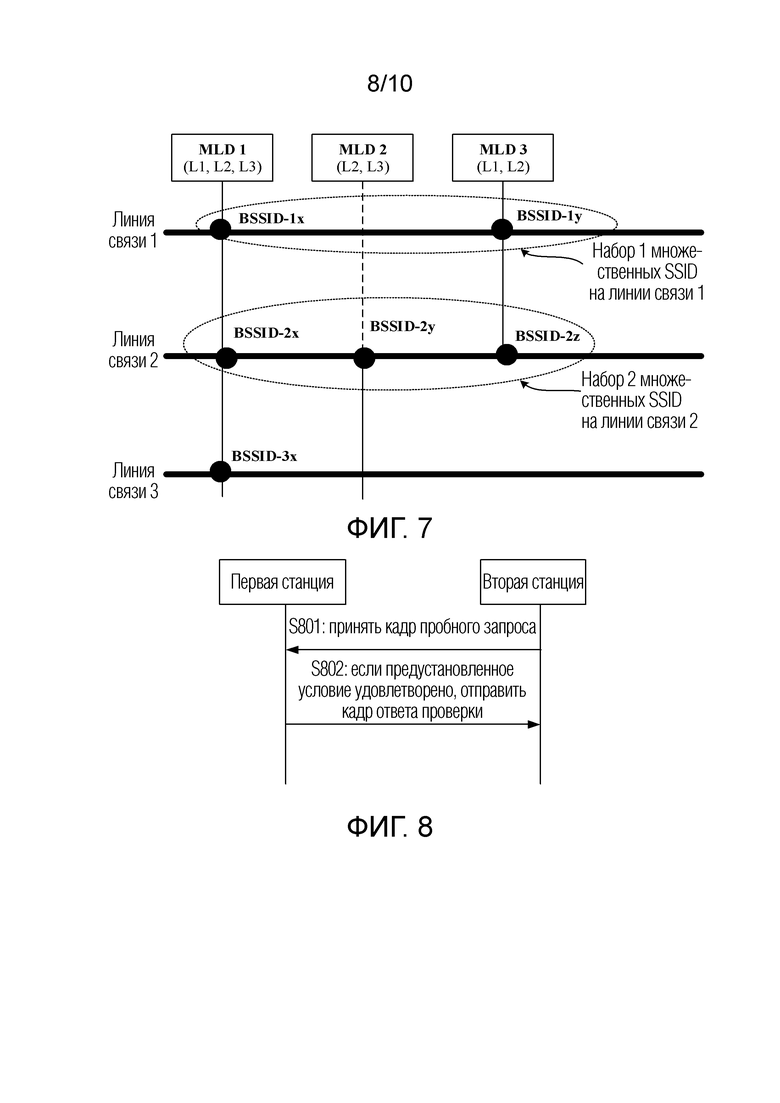

[0069] Фиг. 7 является схематической диаграммой другой структуры набора множественных BSSID на основе MLD в соответствии с вариантом осуществления этой заявки;

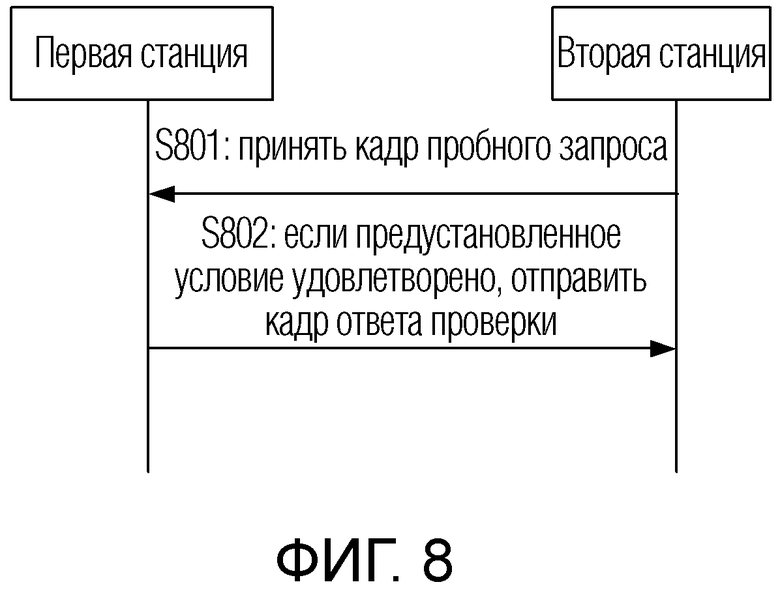

[0070] Фиг. 8 представляет собой схематическую диаграмму взаимодействия способа связи, применяемого к устройству с множественными линиями связи в WLAN, согласно варианту осуществления этой заявки;

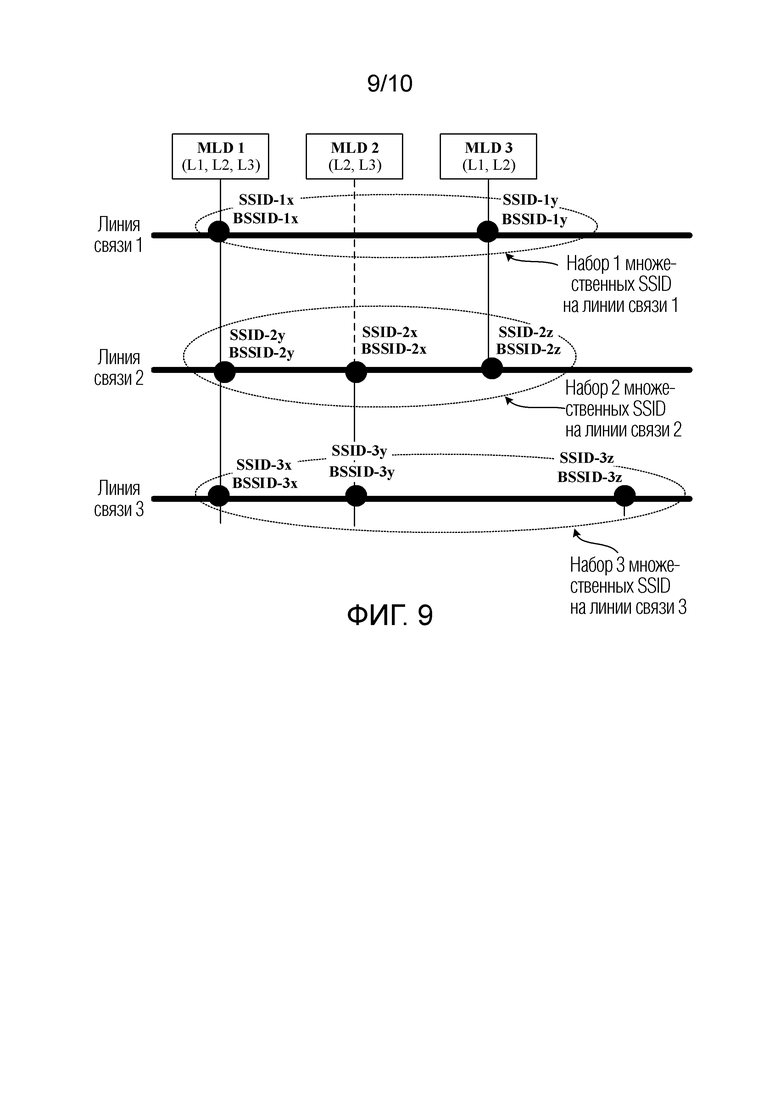

[0071] Фиг. 9 является схематической диаграммой другой структуры набора множественных BSSID на основе MLD в соответствии с вариантом осуществления этой заявки;

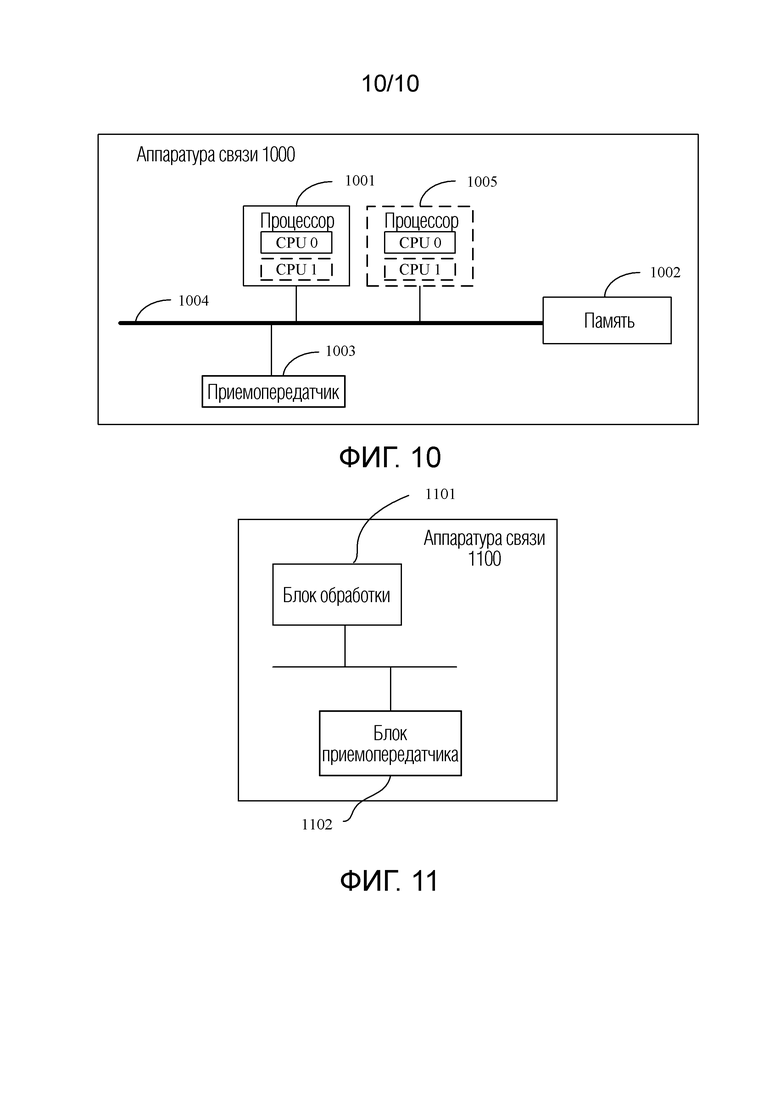

[0072] Фиг. 10 представляет собой структурную схему аппаратуры связи согласно варианту осуществления этой заявки; и

[0073] Фиг. 11 представляет собой структурную схему другой аппаратуры связи в соответствии с вариантом осуществления этой заявки.

Описание вариантов осуществления

[0074] Нижеследующее сначала описывает связанные технологии в этой заявке, а затем описывает варианты осуществления этой заявки со ссылкой на прилагаемые чертежи.

[0075] Варианты осуществления этой заявки обеспечивают способ связи, применяемый к системе беспроводной связи. Система беспроводной связи может быть беспроводной локальной сетью (Wireless local Area Network, WLAN) или сотовой сетью. Способ может быть реализован устройством связи в системе беспроводной связи или микросхемой или процессором в устройстве связи. Устройство связи может быть устройством беспроводной связи, которое поддерживает одновременную передачу по множеству линий связи. Например, устройство связи упоминается как устройство с множественными линиями связи (Multi-link device) или многополосное устройство (multi-band device). Например, в беспроводной локальной сети устройство связи поддерживает связь с использованием протокола серии IEEE 802.11, а протокол серии IEEE 802.11 включает в себя 802.11be, 802.11ax или 802.11a/b/g/n/ac.

[0076] 1. Устройство с множественными линиями связи (Multi-link device, MLD), также называемое многополосным устройством (multi-band device)

[0077] Устройство с множественными линиями связи MLD включает в себя одну или более аффилированных станций, и аффилированная станция является логической станцией. «Устройство с множественными линиями связи включает в себя аффилированную станцию» также кратко описывается как «устройство с множественными линиями связи включает в себя станцию» в вариантах осуществления этой заявки. Аффилированная станция может быть точкой доступа (Access Point, AP) или станцией без точки доступа (non-access point station, non-AP STA). Для простоты описания в этой заявке устройство с множественными линиями связи, аффилированная станция которого является AP , может называться AP с множественными линиями связи, устройством AP с множественными линиями связи или устройством с множественными линиями связи AP (AP multi-link device), а устройство с множественными линиями связи, аффилированная станция которого не является AP STA, может упоминаться как STA с множественными линиями связи, устройство STA с множественными линиями связи или устройство с множественными линиями связи STA (STA multi-link device).

[0078] Устройство с множественными линиями связи MLD может осуществлять беспроводную связь в соответствии с протоколами серии 802.11, например, в соответствии с протоколом чрезвычайно высокой пропускной способности (Extremely High Throughput, EHT) или в соответствии с протоколом на основе 802.11be или протоколом, совместимым с 802.11be, тем самым реализуя связь с другим устройством. Другое устройство может быть устройством с множественными линиями связи или может не быть устройством с множественными линиями связи.

[0079] Каждая логическая станция может работать на одной линии связи, в то время как множеству логических станций разрешено работать на одной и той же линии связи. Идентификатор линии связи, упомянутый ниже, идентифицирует или представляет одну станцию, работающую на одной линии связи. Другими словами, если на одной линии связи имеется более одной логической станции, для идентификации или представления логических станций требуется более одного идентификатора линии связи. Упомянутая ниже линия связи иногда также указывает станцию, работающую на этой линии связи. Если передача данных выполняется между устройством с множественными линиями связи и другим устройством с множественными линиями связи, перед обменом данными устройство с множественными линиями связи и другое устройство с множественными линиями связи могут сначала согласовать или установить связь друг с другом о соответствии между идентификатором линии связи и линией связи или станцией на линии связи, или устройство с множественными линиями связи AP указывает соответствие между идентификатором линии связи и линией связи или станцией на линии связи через широковещательный кадр администрирования, например, маяковый кадр. Следовательно, во время передачи данных идентификатор линии связи переносится для указания линии связи или станции на линии связи, так что не требуется передача большого количества информации сигнализации для указания линии связи или станции на линии связи. Это снижает накладные расходы на сигнализацию и повышает эффективность передачи.

[0080] Далее для описания используется пример, в котором вышеизложенное одно устройство с множественными линиями связи является устройством с множественными линиями связи AP, а вышеупомянутое другое устройство с множественными линиями связи является устройством с множественными линиями связи STA. В примере, когда устройство с множественными линиями связи AP устанавливает BSS, кадр администрирования, например, маяковый кадр, отправленный устройством с множественными линиями связи AP, несет элемент, включающий в себя множество полей информации идентификатора линии связи. Каждое поле информации идентификатора линии связи может указывать соответствие между идентификатором линии связи и станцией, работающей на линии связи. Каждое поле информации идентификатора линии связи включает в себя идентификатор линии связи и дополнительно включает в себя один или несколько MAC-адресов, операционный класс и номер канала. Один или несколько MAC-адресов, операционный класс и номер канала могут идентифицировать линию связи. В другом примере, в процессе установления ассоциации с множественными линиями связи, устройство с множественными линиями связи AP и устройство с множественными линиями связи STA согласовывают множество полей информации идентификатора линии связи. При последующей связи устройство с множественными линиями связи AP или устройство с множественными линиями связи STA идентифицирует или представляет станцию в устройстве с множественными линиями связи с помощью идентификатора линии связи. Идентификатор линии связи может дополнительно представлять один или несколько атрибутов MAC-адреса, рабочего набора и номера канала станции. В качестве альтернативы MAC-адрес может быть идентификатором ассоциации соответствующего устройства с множественными линиями связи AP. Необязательно, если множество станций работают на одной линии связи, значения, представленные идентификатором линии связи (который является числовым ID), включают в себя не только номер канала и операционных класс, в котором находится линия связи, но также идентификатор станции, работающей на линии связи, например, MAC-адрес или AID станции.

[0081] Фиг. 1 представляет собой схему сценария применения согласно варианту осуществления этой заявки с использованием в качестве примера беспроводной локальной сети. Сценарий применения включает в себя: первую станцию 101 и вторую станцию 102. Первая станция 101 может обмениваться данными со второй станцией 102 через множество линий связи для достижения эффекта повышения пропускной способности. Первая станция может быть устройством с множественными линиями связи, а вторая станция может быть устройством с одной линией связи, устройством с множественными линиями связи и т.п. В некотором сценарии первая станция 101 является устройством с множественными линиями связи AP, а вторая станция 102 является устройством с множественными линиями связи STA или станцией (например, станцией с одной линией связи). В другом сценарии первая станция 101 представляет собой устройство с множественными линиями связи STA, а вторая станция 102 представляет собой AP (например, AP с одной линией связи) или устройство с множественными линиями связи AP. В еще одном сценарии первая станция 101 является устройством с множественными линиями связи AP, и вторая станция 102 является устройством с множественными линиями связи AP или AP. В еще одном сценарии первая станция 101 представляет собой устройство с множественными линиями связи STA, и вторая станция 102 представляет собой устройство с множественными линиями связи STA или STA. Конечно, беспроводная локальная сеть может дополнительно включать в себя другое устройство. Количество и типы устройств, показанных на фиг. 1, являются просто примерами.

[0082] На фиг. 2(а) и фиг. 2(b) показаны схематические диаграммы структур устройства с множественными линиями связи AP и устройства с множественными линиями связи STA, которые участвуют в осуществлении связи. Стандарты 802.11 сосредоточены на физическом уровне 802.11 (Physical layer, PHY) и частях уровня управления доступом к среде (Media Access Control, MAC) устройства с множественными линиями связи AP и устройства с множественными линиями связи STA (например, мобильного телефона и компьютера ноутбука).

[0083] Как показано на фиг. 2(a), множество AP, включенных в устройство с множественными линиями связи AP, являются независимыми друг от друга на уровне низкого MAC (Low MAC) и уровне PHY, и независимы друг от друга на уровне высокого MAC (High MAC). Множество STA, включенных в устройство с множественными линиями связи STA, являются независимыми друг от друга на уровне низкого MAC (Low MAC) и уровне PHY, и независимы друг от друга на уровне высокого MAC (High MAC).

[0084] Как показано на фиг. 2(b), множество AP, включенных в устройство с множественными линиями связи AP, являются независимыми друг от друга на уровне низкого MAC (Low MAC) и уровне PHY и совместно используют уровень высокого MAC (High MAC). Множество STA, включенных в устройство с множественными линиями связи STA, являются независимыми друг от друга на уровне низкого MAC (Low MAC) и уровне PHY и совместно используют уровень высокого MAC (High MAC).

[0085] Конечно, устройство с множественными линиями связи STA может использовать структуру, в которой уровни высокого MAC независимы друг от друга, а устройство с множественными линиями связи AP может использовать структуру, в которой совместно используется уровень высокого MAC. Альтернативно, устройство с множественными линиями связи STA может использовать структуру, в которой совместно используется уровень высокого MAC, а устройство с множественными линиями связи AP может использовать структуру, в которой уровни высокого MAC не зависят друг от друга. Например, уровень высокого MAC или уровень низкого MAC могут быть реализованы одним процессором в системе микросхем устройства с множественными линиями связи или могут быть реализованы различными модулями обработки в системе микросхем.

[0086] Например, устройство с множественными линиями связи в вариантах осуществления этой заявки может быть устройством с одной антенной или может быть устройством с множеством антенн. Например, устройство с множественными линиями связи может быть устройством с более чем двумя антеннами. Количество антенн, входящих в состав устройства с множественными линиями связи, в вариантах осуществления данной заявки не ограничено. Например, на фиг. 2(c) показан пример, в котором устройство с множественными линиями связи AP является многоантенным устройством, а устройство с множественными линиями связи STA является одноантенным устройством. В вариантах осуществления этой заявки устройство с множественными линиями связи может разрешать передачу услуг одного и того же типа доступа по разным линиям связи или даже разрешать передачу одних и тех же пакетов данных по разным линиям связи. Альтернативно, устройство с множественными линиями связи может не допускать передачи услуг одного и того же типа доступа по разным линиям связи, но может разрешать передачу услуг разных типов доступа по разным линиям связи.

[0087] Полоса рабочих частот устройства с множественными линиями связи может включать в себя, но не ограничивается: ниже 1 ГГц, 2,4 ГГц, 5 ГГц, 6 ГГц и высокую частоту 60 ГГц. На фиг. 3(а) и фиг. 3(b) показаны две схематические диаграммы связи между устройством с множественными линиями связи и другим устройством с использованием множества линий связи в беспроводной локальной сети.

[0088] На фиг. 3(a) показан сценарий, в котором устройство 101 с множественными линиями связи AP взаимодействует с устройством 102 с множественными линиями связи STA. Устройство 101 с множественными линиями связи AP включает в себя аффилированную AP 101-1 и аффилированную AP 101-2, устройство 102 с множественными линиями связи STA включает в себя аффилированную STA 102-1 и аффилированную STA 102-2, а устройство 101 с множественными линиями связи AP обменивается данными с устройством 102 с множественными линиями связи STA параллельно по линии связи 1 и линии связи 2.

[0089] На фиг. 3(b) показан сценарий, в котором устройство 101 с множественными линиями связи AP осуществляет связь с устройством 102 с множественными линиями связи STA, устройством 103 с множественными линиями связи 103 и STA 104. Устройство 101 с множественными линиями связи AP включает в себя с аффилированной AP 101-1 по аффилированную AP 101-3. Устройство 102 с множественными линиями связи STA включает в себя две аффилированные STA: STA 102-1 и STA 102-2. Устройство 103 STA с множественными линиями связи включает в себя две аффилированные STA: STA 103-1 и STA 103-2. STA 104 является устройством с одной линией связи. Устройство с множественными линиями связи AP может отдельно осуществлять связь с устройством 102 с множественными линиями связи STA по линии связи 1 и линии связи 3, осуществлять связь с устройством 103 с множественными линиями связи STA по линии связи 2 и линии связи 3 и осуществлять связь со STA 104. по линии связи 1. Например, STA 104 работает в полосе частот 2,4 ГГц. Устройство с множественными линиями связи STA 103 включает в себя STA 103-1 и STA 103-2, STA 103-1 работает в полосе частот 5 ГГц, а STA 103-2 работает в полосе частот 6 ГГц. Устройство с множественными линиями связи STA 102 включает в себя STA 102-1 и STA 102-2, STA 102-1 работает в полосе частот 2,4 ГГц, а STA 102-2 работает в полосе частот 6 ГГц. AP 101-1, которая работает в полосе частот 2,4 ГГц в устройстве с множественными линиями связи AP, может выполнять передачу данных по восходящей или нисходящей линии связи с STA 104 и STA 102-2 в устройстве 102 с множественными линиями связи STA по линии связи 1. AP 101-2, работающая в полосе частот 5 ГГц и находящаяся в устройстве с множественными линиями связи AP, может выполнять передачу данных по восходящей линии связи или нисходящей линии связи с STA 103-1, работающей в полосе частот 5 ГГц, в устройстве 103 с множественными линиями связи STA по линии связи 2. AP 101-3, работающая в полосе частот 6 ГГц и находящаяся в устройстве 101 с множественными линиями связи AP, может выполнять передачу данных по восходящей линии связи или нисходящей линии связи с STA 102-2, работающей в полосе частот 6 ГГц в устройстве 102 с множественными линиями связи по линии связи 3, и может выполнять передачу данных по восходящей линии связи или нисходящей линии связи с STA 103-2 в устройстве с множественными линиями связи STA по линии связи 3.

[0090] Следует отметить, что на фиг. 3(a) показано, что устройство с множественными линиями связи AP поддерживает только две полосы частот, а на фиг. 3(b) используется только пример, в котором устройство с множественными линиями связи AP поддерживает три полосы частот (2,4 ГГц, 5 ГГц и 6 ГГц), каждая полоса частот соответствует одной линии связи, и устройство 101 с множественными линиями связи AP может работать по одной или нескольким линиям связи 1, 2 и 3. На стороне AP или на стороне STA линия связи здесь также может пониматься как станция, работающая на линии связи. В реальном применении устройство с множественными линиями связи AP и устройство с множественными линиями связи STA могут дополнительно поддерживать большее или меньшее количество полос частот. Другими словами, устройство с множественными линиями связи AP и устройство с множественными линиями связи STA могут работать на большем или меньшем количестве линий связи. Это не ограничено в этом варианте осуществления настоящей заявки.

[0091] Например, устройство с множественными линиями связи представляет собой аппаратуру, имеющую функцию беспроводной связи. Аппаратура может быть устройством всей системы или может быть микросхемой, системой обработки и т.п., установленными в устройстве всей системы. Устройство, на котором установлена микросхема или система обработки, может управляться микросхемой или системой обработки для реализации способа и функций в вариантах осуществления этой заявки. Например, STA с множественными линиями связи в этом варианте осуществления этой заявки имеет функцию беспроводного приема и отправки, может поддерживать протоколы серии 802.11 и может обмениваться данными с AP с множественными линиями связи, другой STA с множественными линиями связи или устройством с одной линией связи. Например, STA с множественными линиями связи - это любое пользовательское устройство связи, которое позволяет пользователю осуществлять связь с AP и дополнительно осуществлять связь с WLAN. Например, STA с множественными линиями связи может быть пользовательским оборудованием, которое может быть подключено к Интернету, таким как планшетный компьютер, настольный компьютер, портативный компьютер, компьютер ноутбука, ультрамобильный персональный компьютер (Ultra-mobile Personal Computer, UMPC), карманный компьютер, нетбук, персональный цифровой помощник (Personal Digital Assistant, PDA) или мобильный телефон, или узел Интернета вещей в Интернете вещей, или автомобильный коммуникационный аппарат в Интернете транспортных средств или тому подобное. В альтернативном варианте STA с множественными линиями связи может быть микросхемой и системой обработки в вышеупомянутых терминалах. AP с множественными линиями связи в вариантах осуществления этой заявки представляет собой аппаратуру для предоставления услуги для STA с множественными линиями связи и может поддерживать протоколы серии 802.11. Например, AP с множественными линиями связи может быть коммуникационным объектом, таким как коммуникационный сервер, маршрутизатор, коммутатор или мост, или AP с множественными линиями связи может включать в себя различные формы макробазовых станций, микробазовых станций, ретрансляционных станций и тому подобное. Конечно, AP с множественными линиями связи может дополнительно представлять собой микросхемы и системы обработки в этих различных формах устройств. Таким образом реализуются способ и функции в вариантах осуществления этой заявки. Кроме того, устройство с множественными линиями связи может поддерживать передачу с высокой скоростью и малой задержкой. С непрерывным развитием сценариев применений беспроводной локальной сети устройство с множественными линиями связи может использоваться в большем количестве сценариев. Например, устройство с множественными линиями связи служит сенсорным узлом (например, интеллектуальным счетчиком воды, интеллектуальным счетчиком электроэнергии или интеллектуальным узлом обнаружения воздуха) в «умном городе», интеллектуальным устройством (например, интеллектуальной камерой, проектором, экраном дисплея, телевизором, музыкальным центром, холодильником или стиральной машиной) в умном доме, узлом в Интернете вещей, развлекательным терминалом (например, AR, VR или другим носимым устройством), смарт-устройством (например, принтером или проектором) в смарт-офисе, устройством Интернета транспортных средств в Интернете транспортных средств или инфраструктурой (например, торговым автоматом, навигационной консолью самообслуживания, кассовым устройством самообслуживания или кафе-автоматом для самообслуживания) в повседневных сценариях. Конкретные формы STA с множественными линиями связи и AP с множественными линиями связи конкретно не ограничены в вариантах осуществления этой заявки и являются просто примерами для описания в данном документе. Протоколы серии 802.11 могут включать в себя 802.11be, 802.11ax, 802.11a/b/g/n/ac и т.п.

[0092] 2. Режим множественных (Multiple) идентификаторов набора базовых услуг (Basic Service Set identifier, BSSID)

[0093] Набор множественных BSSID (multiple BSSID) представляет собой комбинацию некоторых взаимодействующих AP, и все взаимодействующие AP используют один и тот же операционный класс, один и тот же номер канала и один и тот же антенный порт. В наборе множественных BSSID есть только одна передаваемая (transmitted) AP BSSID, а другие AP являются непередаваемыми (nontransmitted) AP BSSID. Информация о наборе множественных BSSID (а именно, элементе множественных BSSID) переносится в маяковом кадре, кадре ответа проверки или в отчете соседа, отправленном передаваемой AP BSSID. Информация о BSSID непередаваемой AP BSSID извлекается на основе элемента множественных BSSID или подобного в принятом маяковом кадре, кадре ответа проверки или отчете соседа.

[0094] В технологии множественных BSSID одна физическая AP может быть виртуализирована во множество логических AP. Каждая виртуальная AP администрирует один BSS. Различные виртуальные AP обычно имеют разные SSID и разрешения, такие как механизмы безопасности или случаи передачи. BSSID, соответствующий одной виртуальной AP из множества AP, полученных посредством виртуализации, конфигурируется как передаваемый (Transmitted) BSSID. Виртуальная AP может называться передаваемой (Transmitted) AP. BSSID, соответствующий другой виртуальной AP, конфигурируется как непередаваемый BSSID. Виртуальная AP может называться непередаваемой (non-transmitted) AP. Как правило, множество AP в наборе множественных BSSID также можно понимать как множество взаимодействующих устройств AP, полученных путем виртуализации одного устройства AP. Только AP, чей BSSID является передаваемым BSSID, может отправить маяковый (beacon) кадр и кадр пробного ответа (Probe Response). Если кадр пробного запроса (Probe Request), отправленный STA, предназначен для AP, чей BSSID является непередаваемым BSSID в множественном наборе (set) BSSID, точка доступа, чей BSSID является передаваемым BSSID, должна помочь в ответе кадром пробного ответа. Маяковый кадр, отправленный AP, чей BSSID является передаваемым BSSID, включает в себя элемент множественных BSSID, и точки доступа, чей BSSID является непередаваемым BSSID, не могут отправить маяковый кадр. Идентификаторы ассоциации (AID association identifiers), выделенные множеством виртуальных AP станциям, администрируемым множеством виртуальных AP, совместно используют одно пространство. Другими словами, AID, выделенные станциям во множестве виртуальных BSS, не могут быть одинаковыми.

[0095] Необязательно, как показано в Таблице 1, элемент множественных BSSID включает в себя ID элемента, длину, указание максимального BSSID и подэлемент. Индикация максимального BSSID указывает, что максимальное количество BSSID, включенных в набор множественных BSSID, равно n. Необязательно подэлемент включает в себя информацию о каждом непередаваемом BSSID. Приемная сторона может вычислить значение каждого BSSID в наборе множественных BSSID на основе опорного BSSID, указания максимального BSSID и порядкового номера каждого BSSID. Каждый BSSID включает в себя 48 битов, значение старших (48-n) битов каждого BSSID в наборе множественных BSSID такое же, как значение старших 48-n бит опорного BSSID, значение младших n битов каждого BSSID в наборе множественных BSSID получают посредством операции по модулю над суммой значения n младших битов опорного BSSID и значения порядкового номера x упомянутого BSSID с использованием 2n. Опорный BSSID (а именно, передаваемый BSSID) переносится в поле BSSID в заголовке MAC кадра (например, маякового кадра) в элементе множественных BSSID. Конкретный метод вычисления см. в стандарте 802.11-2016.

Таблица 1 элемент множественных BSSID

ID элемента Длина Указание максимального BSSID Необязательный подэлемент Байт 1 1 6 Переменная

[0096] «Необязательный подэлемент» в таблице 1 может быть показан в таблице 2.

Таблица 2 Необязательный подэлемент

ID подэлемента Имя Расширяемый или нерасширяемый 0 профиль непередаваемого BSSID Нерасширяемый с 1 по 220. Зарезервированы 221 Зависит от поставщика Определяется поставщиком с 222 по 255. Зарезервированы

[0097] В таблице 2 профиль (profile) непередаваемого BSSID включает в себя элемент или элементы одной или нескольких AP или STA DMG, имеющих непередаваемый BSSID, а профиль (profile) непередаваемого BSSID включает в себя, без ограничения, следующие элементы:

1. Множество других элементов маяка и элемент, относящийся к возможностям непередаваемого BSSID, которые должны быть включены в каждый непередаваемый BSSID;

2. Элемент SSID и элемент индекса множественных BSSID;

3. Элемент дескриптора (descriptor) FMS, который дополнительно включается, если элемент множественных BSSID переносится в маяке;

4. Ни один из следующих элементов: поле временной метки и интервала маяка (The Timestamp and Beacon Interval field), набор параметров DSSS (DSSS Parameter Set), набор параметров IBSS (IBSS Parameter Set), страна (Country), объявление о переключении каналов (Channel Switch Announcement), уведомление о расширенном переключении каналов (Extended Channel Switch Announcement), широкополосное переключение каналов (Wide Bandwidth Channel Switch), огибающая мощности передачи (Transmit Power Envelope), поддерживаемый операционный класс (Power Envelope), a supported operating class (Supported Operating Class), IBSS DFS, информация ERP (ERP Information), возможности HT (HT Capabilities), операция HT (HT Operation), возможности VHT (VHT Capabilities), операция VHT (VHT Operation), совместимость с маяком SIG (S1G Beacon Compatibility), a короткий интервал маяка (Short Beacon Interval), возможности SIG (S1G Capabilities), операция SIG (S1G Operation (11ah)) и т. п., причем эти элементы обычно имеют те же значения элементов, что и AP, соответствующая передаваемому BSSID; и

5. Необязательный ненаследуемый (non-inheritance) элемент: этот элемент является последним элементом в профиле непередаваемого BSSID. Ненаследуемый элемент включает в себя ID и расширения ID ряда элементов, которые находятся в непередаваемом BSSID и которые не могут быть унаследованы от передаваемого BSSID. Следует отметить, что конкретное содержание элемента здесь опущено. В частности, как показано в таблице 3, ненаследуемый элемент включает в себя ID элемента, длину, расширение ID элемента, список ID элементов и список расширений ID элементов. Список расширений ID элементов присутствует, только если значение ID элемента равно 255.

Таблица 3 Ненаследуемый элемент

1 байт 1 байт 1 байт Один или несколько байтов Один или несколько байтов ID элемента Длина Расширение ID элемента Список ID элементов Список расширений ID элемента

[0098] Как применить технологию множественных BSSID к устройству с множественными линиями связи, чтобы обеспечить функцию множества виртуальных сетей, является технической задачей, которая изучается специалистами в данной области техники.

[0099] Фиг. 4 показывает способ указания информации, основанный на устройстве с множественными линиями связи и множественном BSSID, согласно варианту осуществления этой заявки. Способ может применяться между станциями, между точкой доступа и станцией и между точками доступа. Для простоты описания в этом варианте осуществления этой заявки в качестве примера используется связь между точкой доступа и станцией. Способ включает в себя нижеследующие этапы, но без ограничения.

[00100] Этап S401: Точка доступа отправляет информацию MLD на станцию.

[00101] Точка доступа принадлежит одному MLD. Например, точка доступа представляет собой точку доступа в устройстве с множественными линиями связи AP. Станция, которая принимает информацию MLD, может быть станцией в устройстве с множественными линиями связи или может быть станцией с одной линией связи. В BSS другого типа информация MLD альтернативно может отправляться станцией, и станция принадлежит одному MLD. В качестве альтернативы информация MLD может быть принята точкой доступа. Точка доступа принадлежит одному MLD или является точкой доступа с одной линией связи. Следующие описания описываются с использованием примера, в котором точка доступа отправляет информацию MLD на станцию.

[00102] AP, которая отправляет информацию MLD и которая находится в устройстве с множественными линиями связи AP, может упоминаться как сообщающая AP (reporting AP). Поле информации сообщаемой AP включает в себя информацию о другой AP в MLD, которому принадлежит сообщающая AP.

[00103] Информация MLD включает в себя информацию о сообщающей AP и информацию о сообщаемой AP, причем информация о сообщающей AP указывает сообщающую AP, а информация о сообщаемой AP указывает сообщаемую AP.

[00104] Необязательно, AP в устройстве с множественными линиями связи AP принадлежит набору множественных BSSID, информация о сообщающей AP дополнительно указывает набор множественных BSSID, которому принадлежит сообщающая AP, а информация о сообщаемой AP дополнительно указывает набор множественных BSSID, которому принадлежит сообщаемая AP.

[00105] Информация MLD несет информацию для ассоциирования станции с устройством с множественными линиями связи AP, так что станция, принимающая информацию, может быть ассоциирована с соответствующей AP. Необязательно, информация MLD может переноситься в кадре администрирования, например, маяковом кадре, кадре ответа ассоциации, кадре ответа проверки, кадре аутентификации или отчете соседа.

[00106] Следует отметить, что информация MLD может дополнительно включать в себя информацию множественных BSSID и т.п. Конечно, информация MLD может иметь и другое название. Это не является конкретно ограниченным в этом варианте осуществления этой заявки.

[00107] Устройство с множественными линиями связи AP включает в себя n логических AP, работающих на n разных линиях связи (links). Следовательно, AP могут быть представлены с использованием идентификаторов линии связи 1, линии связи 2, ... и линии связи n, а MAC-адреса упомянутых AP различны. Устройство с множественными линиями связи AP идентифицируется с помощью MAC-адреса (address) MLD, другими словами, MAC-адрес предназначен для идентификации объекта администрирования (management entity) устройства с множественными линиями связи AP. MAC-адрес устройства с множественными линиями связи AP может согласовываться с одним MAC-адресом n логических AP, включенных в AP с множественными линиями связи, или может отличаться от всех MAC-адресов n логических AP. Например, MAC-адрес устройства с множественными линиями связи AP является общим MAC-адресом и может идентифицировать устройство с множественными линиями связи AP.

[00108] Например, одна или более логических AP в устройстве с множественными линиями связи AP могут принадлежать одному или более наборам (set) множественных (multiple) идентификаторов наборов базовых услуг (Basic Service Set Identifier, BSSID). В примере логические AP в устройстве с множественными линиями связи AP принадлежат разным наборам множественных BSSID. В другом примере множество логических AP в устройстве с множественными линиями связи AP может принадлежать одному и тому же набору множественных BSSID. Например, если две логические AP в устройстве с множественными линиями связи AP работают на одной линии связи, эти две логические AP могут принадлежать одному и тому же набору множественных BSSID.

[00109] Например, как показано на фиг. 5, MAC-адрес устройства с множественными линиями связи AP - это, например, MLD 1. Устройство с множественными линиями связи включает в себя три логические AP, которые обозначены как AP 1, AP 2 и AP 3. AP 1, AP 2 и AP 3 работают на линии связи 1 (link 1), линии связи 2 (link 2) и линии связи 3 (link 3). MAC-адреса AP 1, AP 2 и AP 3 - это BSSID_11, BSSID_21 и BSSID_31 (до 802.11ax BSSID некоторого BSS, установленный AP, является MAC-адресом AP и впоследствии может быть изменен. Для простоты описания здесь используется пример, в котором MAC-адрес AP является BSSID BSS, установленным AP). AP 1 является членом набора 1 множественных BSSID, а набор 1 множественных BSSID дополнительно включает в себя AP 4, чей MAC-адрес равен BSSID_13. AP 2 является членом набора 2 множественных BSSID, и набор 2 множественных BSSID дополнительно включает в себя AP 5, чей MAC-адрес является BSSID_22, и AP 6, чей MAC-адрес является BSSID_23. AP 3 является членом набора 3 множественных BSSID, и набор 3 множественных BSSID дополнительно включает в себя AP 7, чей MAC-адрес является BSSID_32, и AP 8, чей MAC-адрес является BSSID_33.

[00110] Этап S402: Станция принимает информацию MLD, отправленную точкой доступа AP.

[00111] В частности, после приема упомянутой AP информации MLD широковещательным или одноадресным способом станция синтаксически анализирует информацию MLD, чтобы получить содержимое в информации MLD, например, информацию о сообщающей AP (reporting AP) и информацию об сообщаемой AP (reported AP) в информации MLD. Если информация MLD включает в себя совместно используемую информацию и информацию о виртуальной AP, станция также получает совместно используемую информацию и информацию о виртуальной AP посредством синтаксического анализа. Можно понять, что станция может узнать, основываясь на содержимом, полученном путем синтаксического анализа информации MLD, структуру набора множественных BSSID на основе устройства с множественными линиями связи AP. После получения структуры набора множественных BSSID на основе устройства с множественными линиями связи AP STA может выполнять одну или более из следующих операций.

[00112] (1) Ассоциироваться с одной или несколькими AP в MLD, в котором AP находится на одной линии связи. Например, на фиг. 6, после того, как станция принимает информацию MLD, отправленную некоторой AP, чей MAC-адрес является BSSID-1x, по линии связи 1, станция может выбрать ассоциироваться с AP, чей MAC-адрес является BSSID-1x, и AP, чей MAC-адрес является BSSID-3x, в устройстве с множественными линиями связи AP MLD 1, в котором находится AP, чей MAC-адрес является BSSID-1x.

[00113] (2) Ассоциироваться с AP в другом MLD, отличном от MLD, в котором сообщающая AP расположена на одной линии связи, причем AP в другом MLD принадлежит набору множественных BSSID, включающем в себя AP в MLD, в котором сообщающая AP находится. Например, на фиг. 6, после того, как станция принимает информацию MLD, отправленную некоторой AP с MAC-адресом BSSID-1x по линии связи 1, станция может выбрать ассоциироваться с AP, MAC-адресом которой является BSSID-2x, и AP, MAC-адресом которой является BSSID-3y, в устройстве с множественными линиями связи AP MLD 2.

[00114] Необязательно, ассоциация в данном документе относится к обмену одним или более кадром пробного запроса и кадром ответа проверки, кадром запроса аутентификации и кадром ответа аутентификации, и кадром запроса ассоциации или кадром ответа ассоциации.

[00115] Ниже приведены примеры двух необязательных архитектурных решений набора множественных BSSID, применяемых к устройству с множественными линиями связи AP.

[00116] В дальнейшем AP, которая находится в BSS и идентифицируется передаваемым BSSID, упоминается как передаваемая AP (Transmitted BSSID AP), а AP, которая находится в BSS и идентифицируется непередаваемым BSSID, упоминается как непередаваемая AP (nontransmitted BSSID AP).

[00117] Решение 1:

[00118] AP передаваемых BSSID в наборах множественных BSSID не принадлежат одному и тому же устройству с множественными линиями связи AP. Другими словами, одно и то же устройство с множественными линиями связи AP включает в себя одну передаваемую AP BSSID, принадлежащую набору множественных BSSID, и может дополнительно включать в себя одну непередаваемую AP BSSID, принадлежащую другому набору множественных BSSID. Например, AP 1 в одном устройстве с множественными линиями связи AP (MLD 1) является передаваемой AP BSSID в наборе 1 множественных BSSID, а AP 2 в устройстве с множественными линиями связи с точкой доступа (MLD 1) является непередаваемой AP BSSID в наборе 2 множественных BSSID. В этом случае сеть, образованная множественными BSSID устройства с множественными линиями связи, является более гибкой и больше подходит для требований обслуживания различных станций.

[00119] Фиг. 6 показывает архитектуру, в которой AP в BSS, идентифицированные передаваемыми BSSID во множестве наборов множественных BSSID, не находятся в одном и том же устройстве с множественными линиями связи AP. AP, идентификатор MAC-адреса которой заканчивается на x, является передаваемой AP BSSID, а AP, идентификатор MAC-адреса которой заканчивается на y или z, является непередаваемой AP BSSID. Например, передаваемая AP BSSID в наборе 1 множественных BSSID представляет собой AP 1, чей идентификатор MAC-адреса является BSSID_1x, а непередаваемая AP BSSID в наборе 1 множественных BSSID представляет собой AP 4, чей идентификатор MAC-адреса является BSSID_1y. Передаваемая AP BSSID в наборе 2 множественных BSSID - это AP 5, чей идентификатор MAC-адреса - BSSID_2x, а AP непередаваемых BSSID в наборе 2 множественных BSSID - это AP 2, чей идентификатор адреса - BSSID_2y, и AP 6, чей идентификатор MAC-адреса - BSSID_2z. Передаваемая AP BSSID в наборе 3 множественных BSSID - это AP 3, чей идентификатор MAC-адреса - BSSID_3x, а AP непередаваемых BSSID в наборе 3 множественных BSSID - это AP 7, чей идентификатор MAC-адреса - BSSID_3y, и AP 8, чей идентификатор MAC-адреса - BSSID_3z. Из фиг. 6 видно, что AP передаваемых BSSID (а именно, передаваемые AP) из разных наборов множественных BSSID распределяются в разных устройствах с множественными линиями связи AP, например, AP, чей MAC-адрес является BSSID-1x, и AP, чей MAC-адрес является BSSID-2x, соответственно в устройстве с множественными линиями связи AP MLD 1 и устройстве с множественными линиями связи AP MLD 2.

[00120] В этом варианте осуществления этой заявки имеется дополнительная виртуальная AP. Виртуальная AP и сообщающая AP, не находятся в одном и том же устройстве с множественными линиями связи AP, и виртуальная AP принадлежит тому же устройству с множественными линиями связи AP, что и непередаваемая AP в наборе множественных BSSID, которому принадлежит сообщающая AP. Кроме того, ни одна AP-член, принадлежащая устройству с множественными линиями связи AP, в котором расположена сообщающая AP, не существует на рабочей линии связи виртуальной AP, или AP-член, принадлежащая устройству с множественными линиями связи AP, в котором расположена сообщающая AP, существует на рабочей линии связи виртуальной AP, но не находится в том же наборе множественных BSSID, что и виртуальная AP. Например, как показано на фиг. 6, сообщающая AP в наборе 2 множественных BSSID представляет собой AP 5 (также передаваемую AP), чей MAC-адрес является BSSID_2x. AP 1, MAC-адрес которой является BSSID_1x, и AP 5 не находятся в одном и том же устройстве с множественными линиями связи, но AP 1 и непередаваемая AP, MAC-адрес которой является BSSID_2y, в наборе 2 множественных BSSID, в котором находится AP 5, а именно AP 2, находятся в одном и том же устройстве с множественными линиями связи AP (MLD 1). Кроме того, ни одна AP-член, принадлежащая устройству с множественными линиями связи AP, в котором находится сообщающая AP, не существует на рабочей линии связи упомянутой AP 1. Следовательно, для AP 5, служащей в качестве сообщающей AP, AP 1 может рассматриваться как виртуальная AP. Конечно, «виртуальная AP» здесь может иметь другое имя, но должно иметь то же значение, что и виртуальная AP здесь.

[00121] В вариантах осуществления этой заявки AP, которая находится в устройстве с множественными линиями связи AP и которая отправляет информацию MLD, может называться сообщающей AP, а AP, которая не отправляет информацию MLD, может называться сообщаемой AP. Необязательно, сообщаемая AP и сообщающая AP расположены в одном и том же устройстве с множественными линиями связи AP. Необязательно, сообщаемая AP и сообщаемая AP не расположены в одном и том же устройстве с множественными линиями связи AP. Например, в настоящее время имеется одна сообщающая AP и по меньшей мере одна сообщаемая AP в устройстве с множественными линиями связи AP (когда количество сообщаемых AP равно 0, устройство с множественными линиями связи AP может рассматриваться как специальное устройство с множественными линиями связи AP). Сообщаемая AP и сообщающая AP находятся в одной и той же AP с множественными линиями связи. В другом примере устройство с множественными линиями связи AP также может включать в себя одну логическую AP, причем логическая AP переключается между множественными линиями связи для работы. Когда логическая AP отправляет информацию MLD, логическая AP является сообщающей AP. Кадр администрирования может быть маяковым (beacon) кадром, кадром ответа проверки (Probe Response) или кадром ответа ассоциации. Информация MLD переносится в кадре администрирования или в другом предварительно заданном кадре. Следовательно, то, что точка доступа отправляет информацию MLD на станцию, может быть конкретно: сообщающая AP отправляет на станцию информацию MLD. Информация MLD указывает станции информацию, основанную на распределении устройства с множественными линиями связи и набора множественных BSSID на станции, так что станция узнает информацию о MLD, в котором расположена первая станция.

[00122] Информация MLD может переноситься в кадре администрирования, и информация MLD может включать в себя следующую информацию: информацию о сообщающей AP и информацию о сообщаемой AP, и, необязательно, дополнительно включает в себя информацию о виртуальной AP и совместно используемую информацию.

[00123] Информация о сообщающей AP включает в себя BSSID (обычно MAC-адрес сообщающей AP) BSS, которому принадлежит сообщающая AP. Кроме того, если сообщающая AP является членом набора множественных BSSID, информация о сообщающей AP должна нести элемент множественных BSSID из набора множественных BSSID, которому принадлежит сообщающая AP. Элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщающая AP, несет информацию о некоторых AP, и информация об этих AP может упоминаться как информация AP второго типа упомянутой сообщающей AP.

[00124] Необязательно, информация о сообщающей AP дополнительно включает в себя информацию AP первого типа, и информация AP первого типа в информации о сообщающей AP представляет собой информацию о сообщающей AP. Например, информация AP первого типа дополнительно включает в себя, помимо прочего, одну или несколько из информации о возможностях сообщающей AP, информации о работе сообщающей AP, MAC-адреса сообщающей AP, идентификатора линии связи сообщающей AP, и тому подобное. Необязательно, если информация MLD переносится в маяковом (beacon) кадре, информация о сообщающей AP может дополнительно включать в себя некоторые другие поля или элементы, переносимые в маяковом кадре в текущем протоколе 802.11 (например, протоколе 802.11-2016), например, поле временной метки (timestamp), поле интервала маяка, элемент SSID и так далее. Необязательно, если информация MLD переносится в кадре ответа проверки, сообщающая AP может дополнительно включать в себя некоторые другие поля или элементы, переносимые в маяковом кадре в текущем протоколе 802.11 (например, протоколе 802.11-2016), например, поле временной метки (timestamp), поле интервала маяка, элемент SSID и так далее. Необязательно, если информация MLD переносится в кадре ответа проверки, информация о сообщающей AP, может дополнительно включать в себя некоторые другие поля или элементы, переносимые в кадре запроса ассоциации в текущем протоколе 802.11 (например, протоколе 802.11-2016), например, поле идентификатора ассоциации (association identifier, AID), элемент набора параметров расширенного распределенного доступа к каналу (Enhanced Distributed Channel Access, EDCA) и т.д.

[00125] Информация о сообщаемой AP: Метод 1: Информация о сообщаемой AP включает в себя информацию AP первого типа, а информация AP первого типа включает в себя информацию об одной из AP, отличных от сообщаемой AP в MLD, в котором находится сообщаемая AP. Если сообщаемая AP, указанная в информации о сообщаемой AP, является членом набора множественных BSSID, необязательно, информация о сообщаемой AP дополнительно включает в себя элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP. Необязательно, информация о сообщаемой AP, дополнительно включает в себя связанную информацию о множественных BSSID, в которых находится сообщаемая AP. Связанная информация множественного BSSID, в которой находится сообщаемая AP, может указывать, используя первый предустановленный бит, является ли сообщаемая AP членом набора множественных BSSID. Например, первый предустановленный бит включает в себя один бит, и то, является ли сообщаемая AP членом набора множественных BSSID, указывается с использованием одного бита. Элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP, несет информацию о некоторых AP, и информация об этих AP может упоминаться как информация AP второго типа упомянутой сообщаемой AP.

[00126] В информации о сообщаемой AP, если указанная сообщаемая AP является непередаваемой AP BSSID, связанная информация множественного BSSID дополнительно включает в себя информацию о передаваемой AP BSSID в наборе множественных BSSID, которому принадлежит сообщаемая AP, или передаваемый BSSID или порядковый номер передаваемого BSSID в наборе множественных BSSID. Необязательно, информация передаваемой AP BSSID может дополнительно включать в себя одну или более из информации о возможностях, информации о работе, MAC-адреса, идентификатора линии связи передаваемой AP BSSID и MAC-адреса устройства с множественными линиями связи AP, в котором находится передаваемая AP BSSID.

[00127] Необязательно, связанная информация множественного BSSID, в которой находится сообщаемая AP, может дополнительно указывать, используя второй предустановленный бит, тип AP сообщаемой AP в наборе множественных BSSID, которому принадлежит сообщаемая AP. Например, второй предустановленный бит равен двум битам, и два бита по отдельности указывают, принадлежит ли AP набору множественных BSSID и является ли сообщаемая AP передаваемой AP BSSID; или второй предустановленный бит равен одному биту, и один бит указывает, является ли сообщаемая AP непередаваемой AP BSSID.

[00128] Необязательно конечно, связанная информация множественного BSSID может дополнительно указывать, используя два бита, принадлежит ли сообщаемая AP набору множественных BSSID, и дополнительно указывать тип сообщаемой AP в наборе множественных BSSID, которому принадлежит сообщаемая AP. Например, один из двух битов указывает, принадлежит ли сообщаемая AP набору множественных BSSID, а другой бит указывает тип сообщаемой AP в наборе множественных BSSID, которому принадлежит сообщаемая AP, например, является ли сообщаемая AP передаваемой AP BSSID или непередаваемой AP BSSID.

[00129] Следует отметить, что если элемент множественных BSSID присутствует в информации об сообщаемой AP, профиль непередаваемого BSSID элемента множественных BSSID может дополнительно переносить MAC-адрес MLD, в котором расположена непередаваемая AP BSSID. В частности, если непередаваемый AP BSSID принадлежит MLD, MAC-адрес MLD, в котором находится AP, добавляется к профилю непередаваемого BSSID. В противном случае MAC-адрес может быть опущен. MAC-адрес MLD, которому принадлежит непередаваемая AP BSSID, может использоваться другой станцией для связи с AP в MLD, которому принадлежит непередаваемая AP BSSID.

[00130] Необязательно, связанная информация множественного BSSID, включенная в информацию об сообщаемой AP, может быть в элементе множественных BSSID в поле информации сообщаемой AP, например, в поле необязательного подэлемента в элементе множественного BSSID.

[00131] Необязательно, связанная информация множественного BSSID, включенная в информацию о сообщаемой AP, может быть в другом поле (не в элементе множественных BSSID) сообщаемой AP.

[00132] Метод 2: Случай 1: Сообщаемая AP не принадлежит набору множественных BSSID. В этом случае информация AP первого типа в поле информации сообщаемой AP представляет собой информацию об AP, которая принадлежит тому же MLD, что и сообщающая AP. Случай 2: Если сообщаемая AP принадлежит набору множественных BSSID, информация AP первого типа представляет собой информацию о передаваемой AP BSSID в наборе множественных BSSID, а поле информации сообщаемой AP дополнительно включает в себя элемент множественных BSSID. В этом случае элемент множественных BSSID несет информацию AP второго типа. Случай 2 далее делится на два случая. Случай 2.1: Передаваемая AP BSSID и сообщающая AP находятся в одном и том же MLD. Случай 2.2: передаваемая AP BSSID и сообщающая AP не находятся в одном и том же MLD.

[00133] Для случая 2.2 поле информации сообщаемой AP дополнительно включает в себя информацию о AP, которая удовлетворяет следующим условиям:

(1) упомянутая AP и сообщающая AP расположены в одном и том же устройстве с множественными линиями связи AP; и

(2) упомянутая AP и передаваемая AP BSSID в информации об сообщаемой AP расположены в одном и том же наборе множественных BSSID.

[00134] Информация о AP, которая удовлетворяет условиям, представляет собой BSSID или индекс множественных BSSID набора множественных BSSID, которому принадлежит AP.

[00135] В методе 2 поле информации сообщаемой AP включает в себя 1-битную информацию, указывающую, принадлежит ли сообщаемая AP набору множественных BSSID, и дополнительно включает в себя 1-битную информацию, чтобы указать, находятся ли сообщаемая AP, и сообщающая AP в одном и том же MLD.

[00136] В методе 2, если сообщаемая AP принадлежит набору множественных BSSID, информация AP первого типа, включенная в поле информации сообщаемой AP, представляет собой информацию о передаваемой AP BSSID, а структура сигнализации согласуется со структурой сигнализации поля информации виртуальной AP.

[00137] Необязательно, например, информация AP первого типа включает в себя один или несколько элементов возможностей сообщаемой AP, информацию о работе сообщаемой AP, MAC-адрес сообщаемой AP, идентификатор линии связи сообщаемой AP и т.п. . Идентификатор линии связи может быть номером идентификатора. В качестве альтернативы, идентификатор линии связи может быть операционным классом и номером канала Сообщаемая AP. В качестве альтернативы идентификатор линии связи может быть MAC-адресом сообщаемой AP. В качестве альтернативы идентификатор линии связи может быть комбинацией по меньшей мере двух из вышеперечисленных элементов (например, номер идентификатора, операционный класс сообщаемой AP, номер линии связи и MAC-адрес сообщаемой AP). В отправленной информации MLD сообщающая AP может выполнять однозначное соответствие между идентификатором и операционным классом (operating class) и номером канала, или однозначное соответствие между идентификатором и MAC-адресом сообщаемой AP или однозначное соответствие между идентификатором и комбинацией по меньшей мере двух элементов заранее. Конечно, соответствие также может быть определено путем согласования между сообщающей AP и станцией заранее.

[00138] Информация о виртуальной AP: если Ap, указанная в информации о виртуальной AP, является членом набора множественных BSSID, поле информации виртуальной AP включает в себя информацию AP первого типа, а именно информацию о передаваемой AP BSSID (в другими словами, виртуальная AP рассматривается как передаваемая AP BSSID в наборе множественных BSSID, которому принадлежит виртуальная AP), и элемент множественных BSSID из набора множественных BSSID, которому принадлежит виртуальная AP. Необязательно, информация о виртуальной AP дополнительно включает в себя связанную информацию о нескольких BSSID, в которых находится виртуальная AP. Связанная информация множественного BSSID, в котором находится виртуальная AP, может указывать, используя третий предустановленный бит, является ли виртуальная AP членом набора множественных BSSID. Например, третий предустановленный бит включает в себя один бит, и этот бит указывает, принадлежит ли виртуальная AP набору множественных BSSID.

[00139] Элемент множественных BSSID набора множественных BSSID, которому принадлежит виртуальная AP, несет информацию о некоторых AP, и информация об этих AP может упоминаться как информация AP второго типа виртуальной AP.

[00140] Если AP, указанная в информации о виртуальной AP, не является членом набора множественных BSSID, поле информации виртуальной AP включает в себя информацию о AP первого типа, в частности, информацию о самой виртуальной AP.

[00141] Необязательно, связанная информация множественного BSSID, в котором находится виртуальная AP, может дополнительно указывать, используя четвертый предустановленный бит, тип AP виртуальной AP в наборе множественных BSSID, которому принадлежит виртуальная AP. Например, четвертый предустановленный бит равен 2 битам, и 2 бита по отдельности указывают, принадлежит ли AP набору множественных BSSID и является ли виртуальная AP передаваемой AP BSSID; или четвертый предустановленный бит равен одному биту, и один бит указывает, является ли виртуальная AP непередаваемой AP BSSID.

[00142] Необязательно, конечно, связанная информация множественного BSSID может дополнительно указывать, используя два бита, принадлежит ли виртуальная AP набору множественных BSSID, и дополнительно указывать тип виртуальной AP в наборе множественных BSSID, которому виртуальная AP принадлежит. Например, один из двух битов указывает, принадлежит ли виртуальная AP набору множественных BSSID, а другой бит указывает тип виртуальной AP в наборе множественных BSSID, которому принадлежит виртуальная AP, например, является ли виртуальная AP передаваемой AP BSSID или непередаваемой AP BSSID.

[00143] Следует отметить, что, если элемент множественных BSSID присутствует в информации о виртуальной AP, профиль непередаваемого BSSID элемента множественных BSSID может дополнительно нести MAC-адрес MLD, в котором расположена непередаваемая AP BSSID. В частности, если непередаваемая AP BSSID принадлежит MLD, MAC-адрес MLD, в котором находится AP, добавляется к профилю непередаваемого BSSID. В противном случае MAC-адрес может быть опущен. MAC-адрес MLD, которому принадлежит непередаваемая AP BSSID, может использоваться другой станцией для связи с AP в MLD, которому принадлежит непередаваемая AP BSSID.

[00144] Необязательно, связанная информация множественного BSSID, включенная в информацию о виртуальной AP, может находиться в элементе множественных BSSID в поле информации виртуальной AP, например, в поле необязательного подэлемента в элементе множественных BSSID.

[00145] Необязательно, например, информация AP первого типа включает в себя один или более элементов возможностей виртуальной AP, информацию о работе виртуальной AP, MAC-адрес виртуальной AP, идентификатор линии связи виртуальной AP, MAC-адрес устройства с множественными линиями связи (MLD) AP, на котором расположена виртуальная AP, и т.п. Идентификатор линии связи может быть номером идентификатора, или операционным классом и номером канала, или MAC-адресом виртуальной AP, или комбинацией по меньшей мере двух из вышеперечисленных элементов. В отправленной информации MLD сообщающая AP может выполнить взаимно-однозначное соответствие между идентификатором и операционным классом и номером канала виртуальной AP, или взаимно-однозначное соответствие между идентификатором и MAC-адресом виртуальный AP или взаимно-однозначное соответствие между идентификатором и комбинацией по меньшей мере двух элементов заранее. Конечно, соответствие также может быть определено путем предварительного согласования между сообщающей AP и станцией.

[00146] Упомянутая выше информация AP первого типа вся переносится вне элемента множественных BSSID набора множественных BSSID, и упомянутая выше информация AP второго типа вся переносится в элементе множественных BSSID набора множественных BSSID.

[00147] Совместно используемая информация, в частности, включает в себя по меньшей мере два фрагмента совместно используемой информации сообщающей AP, сообщаемой AP, виртуальной AP и т.п. Например, сообщающая AP и сообщаемая AP расположены в одном и том же устройстве с множественными линиями связи AP MLD 2, и обе имеют MAC-адрес устройства с множественными линиями связи AP MLD 2. Следовательно, совместно используемая информация может включать в себя MAC-адрес устройства с множественными линиями связи MLD 2. Кроме того, как количество сообщаемых AP, так и количество виртуальных AP могут классифицироваться как совместно используемая информация. Следует отметить, что, когда часть совместно используемой информации не переносится в совместно используемой информации, часть совместно используемой информации может переноситься в информации сообщающей AP, в информации сообщаемой AP или в информации о виртуальной AP. Например, MAC-адрес устройства с множественными линиями связи MLD 2 AP, в котором расположены как сообщающая AP, так и сообщаемая AP, может переноситься в информации о сообщающей AP и/или переноситься в информации о сообщаемой AP.

[00148] Необязательно, информация MLD может не включать в себя совместно используемую информацию. В этом случае некоторые примеры информации, включенной в совместно используемую информацию в данном документе, могут альтернативно переноситься в информации о сообщающей AP, информации о сообщаемой AP или информации о виртуальной AP.

[00149] Необязательно, в этом варианте осуществления этой заявки поле информации сообщаемой AP и поле информации виртуальной AP могут различаться следующими методами.

[00150] В примере поле информации сообщаемой AP и поле информации виртуальной AP неявно указываются количеством сообщаемых AP и количеством виртуальных AP в поле совместно используемой информации. В этом случае поля информации одной или более сообщаемых AP являются последовательными, и поля информации одной или более виртуальных AP являются последовательными. В примере, когда информация MLD включает в себя информацию о сообщающей AP, информацию о сообщаемой AP, информацию о виртуальной AP и совместно используемую информацию, структура полей информации MLD может быть показана в Таблице 4.

Таблица 4

Информация о сообщающей AP совместно используемая информация Информация об одной или нескольких сообщаемых AP Информация о нуле, одной или нескольких виртуальных AP

[00151] Как показано в Таблице 4, предполагается, что совместно используемая информация указывает, что количество сообщаемых AP равно 2, а количество виртуальных AP равно 3. Следовательно, два поля информации после совместно используемой информации включают в себя информацию о двух сообщаемых AP, и три поля информации после двух полей информации включают в себя информацию о трех виртуальных AP. Затем, после считывания двух полей информации после совместно используемой информации, станция, которая принимает информацию MLD, знает, что эти два поля представляют собой информацию о сообщаемых AP. После считывания трех полей информации после двух полей информации станция знает, что эти три поля представляют собой информацию о виртуальных AP.

[00152] В другом примере информация предустановленного бита переносится в поле информации, чтобы указать, является ли текущее поле информации полем информации сообщаемой AP или полем информации виртуальной AP. Информация предустановленного бита может быть 1 битом. Например, если значение бита 1 равно 1, это указывает, что текущее поле информации является полем информации сообщаемой AP; если значение бита 1 равно 0, это указывает, что текущее поле информации является полем информации виртуальной AP. Альтернативно, информация предустановленного бита может быть специальным значением поля. Некоторые значения (например, 1100) поля указывают, что текущее поле информации является полем информации сообщаемой AP, а некоторые другие значения (0011) указывают, что текущее поле информации является полем информации виртуальной AP. Следовательно, информация об сообщаемой AP или информация о виртуальной AP может быть определена на основе специального значения поля. Таким образом, информация MLD может не указывать количество сообщаемых AP или количество виртуальных AP, чтобы уменьшить накладные расходы на сигнализацию. Кроме того, одно или несколько полей информации сообщаемых AP не обязательно должны быть последовательными, и одно или несколько полей информации виртуальных AP не обязательно должны быть последовательными. Расположение полей информации сообщаемых AP и полей информации виртуальных AP в информации MLD является более гибким. Конечно, информация MLD в этом примере также может использовать структуру, показанную в таблице 2.

[00153] Что касается структуры, показанной на фиг. 6, ниже описаны примеры информации передаваемого BSSID и элемента множественных BSSID, переносимого в информации о cообщающей AP, информации о сообщаемой AP и информации о виртуальной AP. Подробности таковы.

[00154] Пример 1: Если сообщающая AP - это AP с MAC-адресом BSSID-2x, одна сообщаемая AP - это AP с MAC-адресом BSSID-3y, и одна виртуальная AP - это AP с MAC-адресом BSSID-1x.

[00155] Сообщающая AP, MAC-адрес которой BSSID-2x, является членом набора множественных BSSID 2, а AP, MAC-адрес которой является BSSID-2x, является сообщаемой AP BSSID в наборе множественных BSSID 2. Таким образом, информация о сooбщающей AP, включает в себя информацию AP первого типа и информацию AP второго типа. Информация AP первого типа включает в себя MAC-адрес BSSID-2x (а именно, передаваемый BSSID). Информация AP второго типа включает в себя элемент множественных BSSID из набора множественных BSSID 2, b элемент множественных BSSID включает в себя информацию о AP, MAC-адресом которой является BSSID-2y, и информацию о AP, MAC-адресом которой является BSSID-2z.

[00156] Сообщаемая AP с MAC-адресом BSSID-3y является членом набора 3 множественных BSSID и связанная информация о множественном BSSID указывает, что AP с MAC-адресом BSSID-3y является непередаваемой AP BSSID. Следовательно, информация о сooбщаемой AP включает в себя информацию AP первого типа, информацию AP второго типа и информацию о передаваемой AP BSSID в наборе 3 множественных BSSID, в котором находится AP, чей MAC-адрес является BSSID-3y, а именно, информация о AP, MAC-адрес которой является BSSID-3x. Информация об AP первого типа включает в себя MAC-адрес сообщаемой AP, MAC-адрес которой является BSSID-3y и т.п. Информация AP второго типа несет элемент множественных BSSID из набора 3 множественных BSSID, в котором расположена AP, MAC-адрес которой является BSSID-3y, и элемент множественных BSSID несет информацию о AP, MAC-адрес которой является BSSID-3z.

[00157] Виртуальная AP с MAC-адресом BSSID-1x является членом набора 1 множественных BSSID, и AP с MAC-адресом BSSID-1x является AP передаваемого BSSID в наборе 1 множественных BSSID. Поэтому, информация о виртуальной AP включает в себя информацию AP первого типа и информацию AP второго типа, причем информация AP первого типа включает в себя MAC-адрес BSSID-1x, информация AP второго типа включает в себя элемент множественных BSSID из набора 1 множественных BSSID, и элемент множественных BSSID включает в себя информацию о AP, MAC-адрес которой является BSSID-1y.

[00158] Пример 2: Если сообщающая AP является AP с MAC-адресом BSSID-1x, одна сообщаемая AP является AP с MAC-адресом BSSID-2y, а другая сообщаемая AP является AP с MAC-адресом BSSID-3x. Кроме того, AP с MAC-адресом BSSID-1x не имеет соответствующей виртуальной AP.

[00159] Поскольку сообщающая AP с MAC-адресом BSSID-1x является членом набора 1 множественных BSSID, и AP с MAC-адресом BSSID-1x является AP передаваемого BSSID в наборе 1 множественных BSSID, информация о сообщающей AP включает в себя информацию AP первого типа и информацию AP второго типа. Информация AP первого типа включает в себя MAC-адрес BSSID-1x (а именно, передаваемый BSSID), информация AP второго типа включает в себя элемент множественных BSSID из набора 1 множественных BSSID, а элемент множественных BSSID включает в себя информацию о AP, чей MAC-адрес является BSSID-1y.

[00160] Сообщаемая AP с MAC-адресом BSSID-2y является членом набора 3 множественных BSSID, и соответствующая информация множественного BSSID указывает, что AP с MAC-адресом BSSID-2y является AP непередаваемого BSSID. Поэтому, информация о сообщаемой AP включает в себя информацию AP первого типа, информацию AP второго типа и информацию о AP передаваемого BSSID в наборе 2 множественных BSSID, в котором находится AP, чей MAC-адрес является BSSID-2y, а именно, информацию о AP, MAC-адрес которой является BSSID-2x. Информация AP первого типа включает в себя MAC-адрес, MAC-адрес которого равен BSSID-2y и т.п. Информация AP второго типа включает в себя элемент множественных BSSID из набора 2 множественных BSSID, в котором находится AP, чей MAC-адрес является BSSID-2y. Элемент множественных BSSID включает в себя информацию о AP, чей MAC-адрес является BSSID-2y, и информацию о AP, чей MAC-адрес является BSSID-2z.

[00161] Сообщаемая AP, MAC-адрес которой является BSSID-3x, является членом набора 3 множественных BSSID, и связанная информация множественного BSSID указывает, что AP, MAC-адрес которой является BSSID-3x, является AP передаваемого BSSID. Поэтому информация о сообщаемой AP включает в себя информацию AP первого типа, информацию AP второго типа и MAC-адрес BSSID-3x (а именно, передаваемый BSSID) некоторой AP, чей MAC-адрес является BSSID-3x. Информация AP первого типа включает в себя MAC-адрес сообщаемой AP, MAC-адресом которой является BSSID-3x, и т.п. Информация AP второго типа включает в себя элемент множественных BSSID из набора 3 множественных BSSID, в котором находится AP, MAC-адрес которой имеет значение BSSID-3x. Элемент множественных BSSID включает в себя информацию о AP, чей MAC-адрес является BSSID-3y, и информацию о AP, чей MAC-адрес является BSSID-3z.

[00162] Когда AP с MAC-адресом BSSID-1x служит сообщающей AP, соответствующая виртуальная AP отсутствует. Поэтому информация MLD не включает в себя информацию о виртуальной AP. Можно понять, что для предыдущих двух примеров, необязательно, информация MLD может дополнительно включать в себя совместно используемую информацию. Содержание совместно используемой информации см. в приведенных выше описаниях. Подробности здесь повторно не приводятся.

[00163] Решение 2:

[00164] AP BSSID во множестве наборов множественных BSSID принадлежат одному и тому же устройству с множественными линиями связи AP. Другими словами, если одна или несколько AP в устройстве с множественными линиями связи AP принадлежат набору множественных BSSID, все AP передаваемых BSSID в наборе множественных BSSID принадлежат одному устройству с множественными линиями связи AP. Например, AP 1 передаваемого BSSID в наборе 1 множественных BSSID и AP 2 передаваемого BSSID в наборе множественных BSSID принадлежат двум разным AP в устройстве с множественными линиями связи MLD 1 AP. В этом случае сеть с несколькими BSSID, построенная на основе устройства с множественными линиями связи AP, проще, а информационные накладные расходы на сигнализацию MLD меньше.

[00165] На фиг. 7 показано, что AP в BSS, идентифицированные передаваемыми BSSID во множестве наборов множественных BSSID, относятся к одному и тому же устройству с множественными линиями связи AP. AP, идентификатор MAC-адреса которой заканчивается на x, является AP передаваемого BSSID, а AP, идентификатор MAC-адреса которой заканчивается на y или z, является AP непередаваемого BSSID. Например, AP передаваемого BSSID в наборе 1 множественных BSSID представляет собой AP 1, чей идентификатор MAC-адреса равен BSSID_1x, а AP непередаваемого BSSID в наборе 1 множественных BSSID представляет собой AP 4, чей идентификатор MAC-адреса равен BSSID_1y. AP передаваемого BSSID в наборе 2 множественных BSSID - это AP 2, чей идентификатор MAC-адреса – это BSSID_2x, а AP непередаваемого BSSID в наборе 2 множественных BSSID - это AP 5, чей идентификатор адреса – это BSSID_2y, и AP 6, чей идентификатор MAC-адреса – это BSSID_2z. AP передаваемого BSSID в наборе 3 множественных BSSID - это AP 3, чей идентификатор MAC-адреса – это BSSID_3x, а AP непередаваемого BSSID в наборе 3 множественных BSSID - это AP 7, чей идентификатор MAC-адреса – это BSSID_3y, и AP 8, чей идентификатор MAC-адреса – это BSSID_3z. Из фиг. 7 понятно, что все AP передаваемого BSSID (а именно, передаваемые AP) из различных наборов множественных BSSID находятся в устройстве с множественными линиями связи MLD 1 AP.

[00166] В вариантах осуществления этой заявки AP, которая находится в устройстве с множественными линиями связи AP и которая отправляет информацию MLD, может упоминаться как сообщающая AP, некоторая AP, которая не отправляет информацию MLD, может упоминаться как сообщаемая AP, и сообщаемая AP и сообщающая AP расположены в одном и том же устройстве с множественными линиями связи AP. Например, имеется одна сообщающая AP и по меньшей мере одна сообщаемая AP в устройстве с множественными линиями связи AP (когда количество сообщаемых AP равно 0, устройство с множественными линиями связи AP может рассматриваться как специальное устройство с множественными линиями связи AP). Сообщаемая AP и сообщающая AP находятся в одной и той же AP с множественными линиями связи. В другом примере устройство с множественными линиями связи AP также может включать в себя одну логическую AP, причем логическая AP переключается между множественными линиями связи для работы. Когда логическая AP отправляет информацию MLD, логическая AP является сообщающей AP. Кадр администрирования может быть маяковым (beacon) кадром, кадром ответа проверки (Probe Response) или кадром ответа ассоциации. Информация MLD переносится в кадре администрирования или в другом предварительно заданном кадре. Следовательно, то, что AP отправляет информацию MLD на станцию, может быть конкретно: сообщающая AP отправляет информацию MLD на станцию. Информация MLD указывает станции информацию, основанную на распределении устройства с множественными линиями связи и набора множественных BSSID на станции, так что станция узнает информацию о MLD, в котором находится первая станция.

[00167] Информация MLD может переноситься в кадре администрирования, и информация MLD может включать в себя следующую информацию: информацию о сообщающей AP и информацию о сообщаемой AP, и, необязательно, дополнительно включать в себя информацию о виртуальной AP и совместно используемую информацию.

[00168] Информация о сообщающей AP включает в себя BSSID (обычно MAC-адрес сообщающей AP) некоторого BSS, которому принадлежит сообщающая AP. Кроме того, если сообщающая AP является членом набора множественных BSSID, информация о сообщающей AP должна нести элемент множественных BSSID из набора множественных BSSID, которому принадлежит сообщающая AP. Элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщающая AP, несет информацию о некоторых AP, и информация об этих AP может упоминаться как информация AP второго типа упомянутой сообщающей AP.

[00169] Необязательно, информация о сообщающей AP дополнительно включает в себя информацию об AP первого типа, и информация об AP первого типа в информации о сообщающей AP представляет собой информацию о сообщающей AP. Например, информация AP первого типа дополнительно включает в себя одну или более из информации о возможностях сообщающей AP, информации о работе сообщающей AP, MAC-адреса сообщающей AP, идентификатора линии связи сообщающей AP и т.п. Необязательно, если информация MLD переносится в маяковом (beacon) кадре, информация о сообщающей AP может дополнительно включать в себя некоторые другие поля или элементы, переносимые в маяковом сигнале в текущем протоколе 802.11 (например, протоколе 802.11-2016), например, поле временной метки (timestamp), поле интервала маяка, элемент SSID и т.д. Необязательно, если информация MLD переносится в кадре ответа проверки, сообщающая AP может дополнительно включать в себя некоторые другие поля или элементы, переносимые в маяковом сигнале в текущем протоколе 802.11 (например, протоколе 802.11-2016), например, поле временной метки (timestamp), поле интервала маяка, элемент SSID и т. д. Необязательно, если информация MLD переносится в кадре ответа проверки, информация о сообщающей AP, может дополнительно включать в себя некоторые другие поля или элементы, переносимые в кадре запроса ассоциации в текущем протоколе 802.11 (например, протоколе 802.11-2016), например, поле идентификатора ассоциации (association identifier, AID), элемент набора параметров расширенного распределенного доступа к каналу (Enhanced Distributed Channel Access, EDCA) и т.д.

[00170] Информация о сообщаемой AP, включает в себя BSSID (обычно MAC-адрес сообщаемой AP) некоторого BSS, которому принадлежит сообщаемая AP. Кроме того, если сообщаемая AP, указанная в информации о сообщаемой AP, принадлежит набору множественных BSSID, информация о сообщаемой AP включает в себя элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP. Согласно предпосылке вышеизложенной архитектуры, сообщаемая AP, по существу, является AP передаваемого BSSID. Необязательно, информация о сообщаемой AP, дополнительно включает в себя связанную информацию множественных BSSID, в которых находится сообщаемая AP. Связанная информация множественного BSSID, в котором находится сообщаемая AP, может указывать, используя первый предустановленный бит, является ли сообщаемая AP членом набора множественных BSSID. Например, первый предустановленный бит включает в себя один бит, и то, является ли сообщаемая AP членом набора множественных BSSID, указывается с использованием одного бита. Элемент множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP, несет информацию о некоторых AP, и информация об этих AP может упоминаться как информация AP второго типа упомянутой сообщаемой AP.

[00171] Следует отметить, что если элемент множественных BSSID присутствует в информации о сообщаемой AP, профиль непередаваемого BSSID элемента множественных BSSID может дополнительно нести MAC-адрес MLD, в котором расположена AP непередаваемого BSSID. В частности, если AP непередаваемого BSSID принадлежит MLD, MAC-адрес MLD, в котором находится AP, добавляется к профилю непередаваемого BSSID. В противном случае MAC-адрес может быть опущен. MAC-адрес MLD, которому принадлежит AP непередаваемого BSSID, может использоваться другой станцией для ассоциации с AP в MLD, которому принадлежит AP непередаваемого BSSID.

[00172] Необязательно, связанная информация множественного BSSID, включенная в информацию об сообщаемой AP, может быть в элементе множественных BSSID в поле информации сообщаемой AP, например, в поле необязательно подэлемента в элементе множественных BSSID.

[00173] Необязательно, связанная информация множественного BSSID, включенная в информацию о сообщаемой AP, может быть в другом поле (не в элементе множественного BSSID) сообщаемой AP.

[00174] Необязательно, информация об сообщаемой AP дополнительно включает в себя информацию AP первого типа. Информация AP первого типа в информации о сообщаемой AP, представляет собой информацию о сообщаемой AP. Например, информация AP первого типа включает в себя один или более элементов возможностей сообщаемой AP, информацию о работе сообщаемой AP, MAC-адрес сообщаемой AP, идентификатор линии связи AP и т.п. Идентификатор линии связи может быть номером идентификатора. В качестве альтернативы, идентификатор линии связи может быть операционным классом и номером канала сообщаемой AP. В качестве альтернативы идентификатор линии связи может быть MAC-адресом сообщаемой AP. В качестве альтернативы идентификатор линии связи может быть комбинацией по меньшей мере двух из вышеперечисленных элементов (например, номер идентификатора, операционный класс сообщаемой AP, номер канала и MAC-адрес сообщаемой AP). В отправленной информации MLD сообщающая AP может выполнять взаимно-однозначное соответствие между идентификатором и операционным классом (operating class) и номером канала, или взаимно-однозначное соответствие между идентификатором и MAC-адресом сообщаемой AP или взаимно-однозначное соответствие между идентификатором и комбинацией по меньшей мере двух элементов заранее. Конечно, соответствие также может быть определено путем предварительного согласования между сообщающей AP и станцией.

[00175] Совместно используемая информация, в частности, включает в себя, по меньшей мере, две части совместно используемой информации о сообщающей AP, сообщаемой AP, и т.п. Например, сообщающая AP и сообщаемая AP расположены в одном и том же устройстве с множественными линиями связи AP MLD 2, и обе имеют MAC-адрес устройства с множественными линиями связи AP MLD 2. Следовательно, совместно используемая информация может включать в себя MAC-адрес устройства с множественными линиями связи MLD 2. Кроме того, количество сообщаемых AP может классифицироваться как совместно используемая информация. Следует отметить, что, когда часть совместно используемой информации не переносится в совместно используемой информации, часть совместно используемой информации может переноситься в информации о сообщающей AP или в информации о сообщаемой AP. Например, MAC-адрес устройства с множественными линиями связи AP MLD 2, в котором расположены как сообщающая AP, так и сообщающая AP, может переноситься в информации о сообщающей AP и/или переноситься в информации о сообщаемой AP.

[00176] Необязательно, совместно используемая информация может дополнительно нести некоторое количество полей информации сообщаемых AP.

[00177] Необязательно, информация MLD может не включать в себя совместно используемую информацию. В этом случае некоторые примеры информации, включенной в совместно используемую информацию в данном документе, могут альтернативно переноситься в информации о сообщающей AP или информации о сообщаемой AP.

[00178] Необязательно, когда информация MLD включает в себя информацию об сообщающей AP, информацию о сообщаемой AP и совместно используемую информацию, структура полей информации MLD может быть показана в таблице 5.

Таблица 5

Информация о сообщающей AP совместно используемая информация Информация об одной или нескольких сообщаемых AP

[00179] Что касается структуры, показанной на фиг. 7, далее описываются примеры информации передаваемого BSSID и элемента множественных BSSID, переносимого в информации о сообщающей AP и информации о сообщаемой AP. Подробности таковы.

[00180] Если сообщающая AP является AP с MAC-адресом BSSID-1x, одна сообщаемая AP является AP с MAC-адресом BSSID-2x, а другая сообщаемая AP является AP с MAC-адресом BSSID-3x.

[00181] Поскольку сообщающая AP с MAC-адресом BSSID-1x является членом набора 1 множественных BSSID, а AP с MAC-адресом BSSID-1x является AP передаваемого BSSID в наборе 1 множественных BSSID, информация о сообщающей AP включает в себя информацию AP первого типа и информацию AP второго типа. Информация AP первого типа включает в себя MAC-адрес BSSID-1x (а именно, передаваемый BSSID), информация AP второго типа включает в себя элемент множественных BSSID из набора 1 множественных BSSID, а элемент множественных BSSID включает в себя информацию о AP, чей MAC-адрес является BSSID-1y.

[00182] BSSID некоторого BSS, которому принадлежит AP с MAC-адресом BSSID-2x, является передаваемым BSSID и является членом набора 2 множественных BSSID, информация о сообщаемой AP, включает в себя информацию AP первого типа и информацию AP второго типа. Информация AP первого типа включает в себя MAC-адрес BSSID-2x (то есть передаваемый BSSID), а информация AP второго типа включает в себя элемент множественных BSSID из набора 2 множественных BSSID, причем элемент множественных BSSID включает в себя информацию о AP, MAC-адрес которой является BSSID-2y, и информацию о AP, MAC-адрес которой BSSID-2z.

[00183] Поскольку сообщаемая AP, MAC-адрес которой BSSID-3x, не принадлежит ни к какому набору множественных BSSID, приведенная выше информация о сообщаемой AP не должна содержать связанную информацию о наборе множественных BSSID, MAC-адресом которого является BSSID-3x.

[00184] В необязательном решении, в вышеупомянутом решении 1 и решении 2, то, что информация о сообщаемой AP включена в поле информации сообщаемой AP, а информация о виртуальной AP включена в поле информации виртуальной AP, дополнительно включает в себя способ наследования поля информации сообщающей AP. Принцип наследования аналогичен способу для AP непередаваемого BSSID для наследования параметра AP передаваемого BSSID в предшествующем уровне техники.

[00185] В частности, поле информации сообщающей AP включает в себя относительно полные параметры, в том числе различные элементы в текущем 802.11 маяковом кадре. Если часть информации о сообщаемой AP согласовывается с частью информации о сообщающей AP, и та же информация содержится в поле информации сообщающей AP, элемент, соответствующий той же информации, может не отображаться в поле информации сообщаемой AP. Если часть информации о сообщаемой AP, отличается от части информации о сообщающей AP, элемент, соответствующий другой информации, может появиться в поле информации сообщаемой AP, или неунаследованный элемент, показанный в таблице 3 используется для указания. Если поле информации сообщаемой AP указывает, что сообщаемая AP принадлежит набору множественных BSSID, часть информации о AP непередаваемого BSSID в наборе множественных BSSID может наследовать поле информации сообщающей AP или наследовать часть информации о AP передаваемого BSSID в наборе множественных BSSID. Для принципа наследования обратитесь к вышеизложенному способу наследования поля информации сообщаемой AP.

[00186] Если часть информации о виртуальной AP такая же как часть информации о сообщающей AP, и такая же информация переносится в поле информации сообщающей AP, элемент, соответствующий такой же информации, может не появляться в поле информации виртуальной AP. Если часть информации о виртуальной AP отличается от части информации об сообщающей AP, в поле информации виртуальной AP может появиться элемент, соответствующий другой информации, или ненаследуемый элемент, показанный в таблице 3 используется для указания. Если поле информации виртуальной AP указывает, что виртуальная AP принадлежит набору множественных BSSID, часть информации о AP непередаваемого BSSID в наборе множественных BSSID может наследовать поле информации сообщающей AP или наследовать часть информации AP передаваемого BSSID в наборе множественных BSSID. Для принципа наследования обратитесь к вышеизложенному способу наследования поля информации сообщаемой AP.

[00187] Необязательно, исходя из предшествующего решения 1, на этапе S402 метод, которым станция определяет структуру набора множественных BSSID, является следующим.

[00188] Набор множественных BSSID, которому принадлежит сообщающая AP: Когда сообщающая AP является членом набора множественных BSSID, сообщающая AP обычно является AP передаваемого BSSID. Следовательно, BSSID сообщающей AP, включенный в информацию о сообщающей AP, фактически является передаваемым BSSID. Кроме того, поскольку информация о сообщающей AP должна нести элемент множественных BSSID из набора множественных BSSID, которому принадлежит сообщающая AP, принимающая сторона может определить на основе передаваемого BSSID и элемента множественных BSSID из набора множественных BSSID, которому принадлежит сообщающая AP (в частности, указание максимального BSSID и профиль непередаваемого BSSID (nontransmitted BSSID profile) набора множественных BSSID, которому принадлежит сообщающая AP), непередаваемый BSSID в наборе множественных BSSID, которому сообщающая AP принадлежит, чтобы получить структуру набора множественных BSSID, которому принадлежит сообщающая AP.

[00189] Набор множественных BSSID, которому принадлежит сообщаемая AP: Информация о сообщаемой AP несет связанную информацию о переданном BSSID (такую как информация AP передаваемого BSSID, передаваемый BSSID и порядковый номер передаваемого BSSID в наборе множественных BSSID) и элементе множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP. Следовательно, принимающая сторона может определить на основе передаваемого BSSID и элемента множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP (в частности, указание максимального BSSID и профиль непередаваемого BSSID (nontransmitted BSSID profile) набора множественных BSSID, которому принадлежит сообщаемая AP), непередаваемый BSSID в наборе множественных BSSID, которому принадлежит сообщаемая AP, чтобы получить структуру набора множественных BSSID, которому принадлежит сообщаемая AP.

[00190] Необязательно, если поле информации виртуальной AP существует, для набора множественных BSSID, которому принадлежит виртуальная AP: Информация о виртуальной AP несет информацию о AP передаваемого BSSID и элементе множественных BSSID из набора множественных BSSID, которому принадлежит виртуальная AP. Следовательно, принимающая сторона может определить на основе передаваемого BSSID и элемента множественных BSSID набора множественных BSSID, которому принадлежит виртуальная AP (в частности, указание максимального BSSID и профиль непередаваемого BSSID (nontransmitted BSSID profile) набора множественных BSSID, которому принадлежит виртуальная AP), непередаваемый BSSID в наборе множественных BSSID, которому принадлежит виртуальная AP, для получения структуры набора множественных BSSID, которому принадлежит виртуальная AP.

[00191] Необязательно, сообщающая AP, сообщаемая AP и виртуальная AP могут не принадлежать набору множественных BSSID.

[00192] Необязательно, структуры элементов множественных BSSID наборов множественных BSSID, в которых расположены сообщающая AP, сообщаемая AP и виртуальная AP, могут быть в форме Таблицы 1 и Таблицы 2 и, конечно, могут быть в другой форме. Например, добавляются некоторые поля, удаляются некоторые поля или изменяется последовательность структур некоторых полей на основе структур, показанных в Таблице 1 и Таблице 2.

[00193] Необязательно, исходя из предшествующего решения 2, на этапе S402 метод, которым станция определяет структуру набора множественных BSSID, может быть следующим.

[00194] Набор множественных BSSID, которому принадлежит сообщающая AP: Когда сообщающая AP является членом набора множественных BSSID, сообщающая AP обычно является AP передаваемого BSSID. Следовательно, BSSID сообщающей AP, включенный в информацию о сообщающей AP, фактически является передаваемым BSSID. Кроме того, поскольку информация о сообщающей AP должна нести элемент множественных BSSID из набора множественных BSSID, которому принадлежит сообщающая AP, принимающая сторона может определить на основе передаваемого BSSID и элемента множественных BSSID из набора множественных BSSID, которому принадлежит сообщающая AP (в частности, указание максимального BSSID и профиль непередаваемого BSSID (nontransmitted BSSID profile) набора множественных BSSID, которому принадлежит сообщающая AP), непередаваемый BSSID в наборе множественных BSSID, которому сообщающая AP принадлежит, чтобы получить структуру набора множественных BSSID, которому принадлежит сообщающая AP.

[00195] Набор множественных BSSID, которому принадлежит сообщаемая AP: Поскольку информация о сообщаемой AP, содержит BSSID некоторого BSS, которому принадлежит сообщаемая AP , и сообщаемая AP является передаваемой AP, BSSID этого BSS, которому принадлежит сообщаемая AP, является передаваемым BSSID в наборе множественных BSSID, которому принадлежит сообщаемая AP. Следовательно, принимающая сторона может определить на основе передаваемого BSSID и элемента множественных BSSID набора множественных BSSID, которому принадлежит сообщаемая AP (в частности, указание максимального BSSID и профиль непередаваемого BSSID (nontransmitted BSSID profile) набора множественных BSSID, которому принадлежит сообщаемая AP), непередаваемый BSSID в наборе множественных BSSID, которому принадлежит сообщаемая AP, чтобы получить структуру набора множественных BSSID, которому принадлежит сообщаемая AP.

[00196] Необязательно, сообщающая AP, сообщаемая AP и виртуальная AP могут не принадлежать набору множественных BSSID.

[00197] Необязательно, структуры элементов множественных BSSID наборов множественных BSSID, в которых расположены сообщающая AP и сообщающая AP, могут быть в форме Таблицы 1 и Таблицы 2 и, конечно, могут быть в другой форме. Например, добавляются некоторые поля, удаляются некоторые поля или изменяется последовательность структур некоторых полей на основе структур, показанных в Таблице 1 и Таблице 2.

[00198] В этом варианте осуществления этой заявки, после изучения структуры набора множественных BSSID на основе устройства с множественными линиями связи AP, станция может выполнять множество операций на основе этой структуры. Например, STA с множественными линиями связи на станции одновременно ассоциирована с множеством AP в устройстве с множественными линиями связи AP на основе упомянутой структуры. Таким образом, устройство с множественными линиями связи AP может одновременно обслуживать устройство с множественными линиями связи STA, тем самым увеличивая пропускную способность, улучшая надежность передачи и уменьшая задержку передачи.

[00199] Следует отметить, что как в вышеупомянутом решении 1, так и в решении 2 информация MLD строится в последовательности точек доступа в устройстве MLD. Например, информация MLD включает в себя информацию о сообщающей AP и информацию о сообщаемой AP в устройстве MLD. В решении, описанном ниже, информация MLD строится в последовательности точек доступа в наборе множественных BSSID. Например, информация MLD включает в себя информацию о сообщающей Ap в множественном BSSID и информацию о AP-члене в множественном BSSID.

[00200] В необязательном решении информация MLD может дополнительно включать в себя следующее содержимое:

информация о сообщающей AP, причем информация о сообщающей AP такая же, как и в решении 1.

[00201] Необязательно, если сообщающая AP расположена в MLD, информация о сообщающей AP включает в себя информацию о каждой AP в MLD, в котором находится сообщающая AP. Например, как показано на фиг. 6, если сообщающая AP является AP, MAC-адрес которой BSSID-1x, в дополнение к сообщающей AP, AP в MLD, в которых находится сообщающая AP, дополнительно включают в себя AP, чей идентификатор является BSSID-2y, и AP, чей MAC-адрес адрес является BSSID-3x.

[00202] Информация MLD может дополнительно включать в себя информацию об AP-члене, причем AP-член и сообщающая AP принадлежат одному и тому же набору множественных BSSID, а информация о AP-члене такая же, как информация о сообщаемой AP в решении 1.

[00203] Необязательно, если AP-член расположен в MLD, информация о AP-члене включает в себя информацию о каждой AP в MLD, в котором расположена AP-член. Например, как показано на фиг. 6, если AP с MAC-адресом BSSID-1x является сообщающей AP, AP-член является AP с MAC-адресом BSSID-1y, а AP в MLD, в котором расположена AP-член, включают в себя AP, MAC-адрес которой BSSID-2z.

[00204] Информация MLD может дополнительно включать в себя информацию о виртуальной AP. Виртуальная AP не находится в наборе множественных BSSID, которому принадлежит сообщающая AP, и удовлетворяет условию ограничения. Имеются по меньшей мере два следующих случая условия ограничения.

[00205] Случай 1: сообщающая AP и виртуальная AP не принадлежат одному и тому же MLD, а принадлежат одному и тому же множественному BSSID, что и AP-член в MLD, которому принадлежит сообщающая AP. Например, как показано на фиг. 6 предполагается, что сообщающая AP имеет BSSID-1x, а четыре AP, чьи MAC-адреса BSSID-2x, BSSID-3y, BSSID-2z и BSSID-3z, не расположены в наборе множественных BSSID, которому принадлежит сообщающая AP, и не принадлежат тому же MLD, что и сообщающая AP. Таким образом, относительно сообщающей AP с MAC-адресом BSSID-1x все три AP с MAC-адресами BSSID-2x, BSSID-3y и BSSID-3z являются виртуальными AP.

[00206] Случай 2: Виртуальная точка доступа не принадлежит к тому же MLD, что и каждый член набора множественных BSSID, которому принадлежит сообщающая AP, но находится в том же множественном BSSID, что и одна AP-члена в MLD, которому принадлежит сообщающая AP. Например, как показано на фиг. 6 предполагается, что сообщающая AP является BSSID-1x, а две AP, чьи MAC-адреса являются BSSID-2x и BSSID-3y, не расположены в наборе множественных BSSID, которому принадлежит сообщающая AP, и не принадлежат одному и тому же MLD как каждый член набора множественных BSSID, которому принадлежит сообщающая AP. Таким образом, относительно сообщающей AP с MAC-адресом BSSID-1x две точки доступа с MAC-адресами BSSID-2x и BSSID-3y являются виртуальными AP.

[00207] В этом случае информация о виртуальной AP согласовывается с информацией о виртуальной AP в решении 1.

[00208] Как правило, MAC-адрес AP является также BSSID для установления BSS посредством AP. Этот принцип соблюдается во всех вариантах осуществления этой заявки. Необязательно, если MAC-адрес AP отличается от BSSID для установления BSS посредством AP, информация о AP (например, сообщающая AP, сообщаемая AP и виртуальная AP) может дополнительно нести поле BSSID упомянутого BSS, установленного посредством AP.

[00209] Следует отметить, что количество MLD, количество наборов множественных BSSID и вся структура, показанная на фиг. 6 и фиг. 7, являются просто примерами. Для другой структуры информация MLD может быть создана и сообщена с использованием способа, показанного в вариантах осуществления этой заявки.

[00210] В способе, показанном на фиг. 4, точка доступа указывает для станции посредством информации MLD структуру набора множественных BSSID на основе устройства с множественными линиями связи AP, так что одновременная связь (например, установление ассоциации) между множеством AP в устройстве с множественными линиями связи AP и множеством STA в устройстве с множественными линиями связи STA могут поддерживаться для увеличения пропускной способности беспроводной сети, улучшения надежности передачи и уменьшения задержки передачи.

[00211] Фиг. 8 показан способ указания информации, основанный на устройстве с множественными линиями связи и множественном BSSID, согласно варианту осуществления этой заявки. Способ может применяться между станциями, между точкой доступа и станцией и между точками доступа. Способ включает в себя нижеследующие этапы, но без ограничения.

[00212] Этап S801: Первая станция принимает кадр пробного запроса (Probe Request), отправленный второй станцией.

[00213] В частности, после приема кадра пробного запроса первая станция отвечает кадром Ack (подтверждения).

[00214] Первая станция - это станция в устройстве с множественными линиями связи (multi-link device, MLD). Например, MLD представляет собой устройство с множественными линиями связи AP. В качестве другого примера, MLD представляет собой устройство с множественными линиями связи STA. Необязательно, «первая станция принимает кадр пробного запроса, отправленный второй станцией», может также выражаться как «устройство с множественными линиями связи принимает кадр пробного запроса, отправленный второй станцией».

[00215] Вторая станция представляет собой станцию в устройстве с множественными линиями связи (multi-link device, MLD) или станцию с одной линией связи. Например, MLD - это, в частности, устройство с множественными линиями связи AP. В качестве другого примера, MLD представляет собой устройство с множественными линиями связи STA.

[00216] В примере первая станция является AP в устройстве с множественными линиями связи AP, а вторая станция является станцией или станцией в устройстве с множественными линиями связи STA. Нижеследующее использует пример, в котором первая станция является AP в устройстве с множественными линиями связи AP для описания.

[00217] Устройства с множественными линиями связи MLD, в котором расположена первая станция, включает в себя n логических AP, работающих на n разных линиях связи (links). Следовательно, точки доступа могут быть представлены с использованием идентификаторов линии связи 1, линии связи 2, ... и линии связи n, а MAC-адреса AP различны. Одно устройство с множественными линиями связи идентифицируется с помощью MAC-адреса (address) одного MLD. Другими словами, MAC-адрес используется для идентификации объекта администрирования (management entity) устройства с множественными линиями связи. MAC-адрес устройства с множественными линиями связи может быть таким же, как один MAC-адрес n логических AP, включенных в адрес AP с множественными линиями связи, или может отличаться от всех MAC-адресов n логических AP. Кроме того, одна или более логических AP в устройстве с множественными линиями связи могут принадлежать разным множественным (multiple) наборам (set) идентификаторов набора базовых услуг (Basic Service Set Identifier, BSSID). Как правило, логические AP в одном устройстве с множественными линиями связи принадлежат разным множественным наборам BSSID. Однако также возможно, что две логические AP в устройстве с множественными линиями связи работают на одной линии связи. В этом случае две логические AP могут принадлежать одному и тому же набору множественных BSSID.

[00218] Например, как показано на фиг. 5, MAC-адрес устройства с множественными линиями связи, например, MLD1, и упомянутое устройство с множественными линиями связи включает в себя три логических AP: AP 1, AP 2 и AP 3. AP 1, AP 2 и AP 3 работают на линии связи 1 (link 1), линии связи 2 (link 2) и линии связи 3 (link 3) соответственно. MAC-адресами AP 1, AP 2 и AP 3 являются BSSID_11, BSSID_21 и BSSID_31 соответственно (до 802.11ax BSSID некоторого BSS, установленный AP, является MAC-адресом AP и может впоследствии измениться). AP 1 является членом набора 1 множественных BSSID, а набор 1 множественных BSSID дополнительно включает в себя AP 4, чей MAC-адрес является BSSID_13. AP 2 является членом набора 2 множественных BSSID, и набор 2 множественных BSSID дополнительно включает в себя AP 5, чей MAC-адрес является BSSID_22, и AP 6, чей MAC-адрес равен BSSID_23. AP 3 является членом набора 3 множественных BSSID, и набор 3 множественных идентификаторов BSSID дополнительно включает в себя AP 7, чей MAC-адрес является BSSID_32, и AP 8, чей MAC-адрес является BSSID_33.

[00219] Фиг. 6 показывает архитектуру, в которой AP в BSS, идентифицированные передаваемыми BSSID во множестве наборов множественных BSSID, не принадлежат одному и тому же устройству с множественными линиями связи AP. Для простоты описания AP, которая находится в BSS и которая идентифицируется передаваемым BSSID, может упоминаться как передаваемая AP (AP передаваемого BSSID). AP, находящаяся в BSS и идентифицируемая непередаваемым BSSID, называется непередаваемой AP (AP непередаваемого BSSID). AP, идентификатор MAC-адреса которой заканчивается на x, является AP передаваемого BSSID, а AP, идентификатор MAC-адреса которой заканчивается на y или z, является AP, соответствующей непередаваемому BSSID. Например, AP передаваемого BSSID в наборе 1 множественных BSSID - это AP 1, чей идентификатор MAC-адреса - BSSID_1x, а AP, соответствующая непередаваемому BSSID в наборе 1 множественных BSSID - это AP 4, чей идентификатор MAC-адреса - BSSID_1y. AP передаваемого BSSID в наборе 2 множественных BSSID - это AP 5, чей идентификатор MAC-адреса равен BSSID_2x, а AP, соответствующие непередаваемым BSSID в наборе 2 множественных BSSID, включают в себя AP 2, идентификатор адреса которой является BSSID_2y, и AP 6, идентификатор MAC-адреса которой это BSSID_2z. AP передаваемого BSSID в наборе 3 множественных BSSID - это AP 3, чей идентификатор MAC-адреса - BSSID_3x, а AP, соответствующие непередаваемым BSSID в наборе 3 множественных BSSID, включают в себя AP 7, идентификатор MAC-адреса которой BSSID_3y, и AP 8, чей идентификатор MAC-адреса BSSID_3z. Из фиг. 6 можно понять, что AP передаваемого BSSID (а именно, передаваемые AP) из разных множественных наборов BSSID распределяются в разных устройствах с множественными линиями связи AP. Например, AP с MAC-адресом BSSID-1x и AP с MAC-адресом BSSID-2x расположены соответственно в устройстве с множественными линиями связи MLD 1 и устройстве с множественными линиями связи MLD 2.

[00220] Фиг. 7 показано, что AP в BSS, идентифицированные передаваемыми BSSID во множестве наборов множественных BSSID, относятся к одному и тому же устройству с множественными линиями связи AP. Для простоты описания AP, которая находится в BSS и которая идентифицируется передаваемым BSSID, может упоминаться как передаваемая AP (AP передаваемого BSSID). AP, находящаяся в BSS и идентифицируемая непередаваемым BSSID, называется непередаваемой AP (AP непередаваемого BSSID). AP, идентификатор MAC-адреса которой заканчивается на x, является AP передаваемого BSSID, а AP, идентификатор MAC-адреса которой заканчивается на y или z, является AP, соответствующей непередаваемому BSSID. Например, AP передаваемого BSSID в наборе 1 множественных BSSID представляет собой AP 1, чей идентификатор MAC-адреса является BSSID_1x, а AP, соответствующая непередаваемому BSSID в наборе 1 множественных BSSID, является AP 4, чей идентификатор MAC-адреса BSSID_1y. AP передаваемого BSSID в наборе 2 множественных BSSID - это AP 2, чей идентификатор MAC-адреса равен BSSID_2x, а AP, соответствующие непередаваемым BSSID в наборе 2 множественных BSSID 2, включают в себя AP 5, идентификатор MAC-адреса которой равен BSSID_2y, и AP 6, идентификатор MAC-адреса которой является BSSID_2z. AP передаваемого BSSID в наборе 3 множественных BSSID - это AP 3, чей идентификатор MAC-адреса - BSSID_3x, а AP, соответствующие непередаваемым BSSID в наборе 3 множественных BSSID, включают в себя AP 7, идентификатор MAC-адреса которой BSSID_3y, и AP 8, идентификатор MAC-адреса которой BSSID_3z. Из фиг. 7 можно понять, что все AP передаваемого BSSID (а именно, передаваемые AP) из различных наборов множественных BSSID находятся в устройстве с множественными линиями связи MLD 1 AP.

[00221] Как правило, когда вторую станцию необходимо ассоциировать с некоторой станцией, вторая станция активно сканирует и обнаруживает соседние станции (например, точки доступа), а затем ассоциируется с соответствующей станцией среди соседних станций. При активном сканировании соседних станций вторая станция отправляет по линии связи кадр пробного запроса (Probe Request). Если соседняя станция принимает кадр пробного запроса (Probe Request), соседняя станция отвечает кадром подтверждения (Ack). Следовательно, при приеме кадра пробного запроса (Probe Request) первая станция в этом варианте осуществления этой заявки также отвечает кадром подтверждения.

[00222] Заголовок MAC кадра администрирования 802.11 включает в себя поле управления кадром (Frame control), адрес получателя (address 1), адрес передатчика (address 2) и поле BSSID (address 3). Кадр пробного запроса принадлежит кадру администрирования 802.11. Таким образом, кадр пробного запроса включает в себя поле управления кадром, адрес приемника (address 1), адрес передатчика (address 2) и поле BSSID (address 3). Кроме того, кадр пробного запроса дополнительно включает в себя поле идентификатора набора услуг (Service Set Identifier, SSID). Необязательно, поле SSID включает в себя один или несколько элементов списка SSID (SSID list) и элемент списка коротких SSID (short SSID list).

[00223] В этом варианте осуществления этой заявки вопрос о том, следует ли отвечать кадром ответа проверки, определяется с использованием следующего этапа S802 или этапа S803.

[00224] Этап S802: Если предустановленное условие выполнено, первая станция отправляет кадр ответа проверки (Probe Response) на вторую станцию.

[00225] Устройство с множественными линиями связи, которому принадлежит первая станция, может определить, удовлетворяется ли предустановленное условие, или станция в устройстве с множественными линиями связи может определить, удовлетворено ли предустановленное условие. Станция может быть станцией, которая принимает кадр пробного запроса.

[00226] Предустановленное условие включает в себя выполнение как первого условия, так и второго условия.

[00227] Первое условие состоит в том, что ни одно из следующих условий от a до k не выполняется. Первое условие фиксируется в таких стандартах, как 802.11-2016, 802.11Revmd_D3.0, 802.11ax_D6.0, и впоследствии модифицируется (например, добавляется) в связи с появлением новой технологии или нового сценария применения. В данной заявке это однозначно не ограничено.

a) Станция не соответствует ни одному из следующего:

1) Станция является точкой доступа.

2) Станция представляет собой независимую станцию базового набора услуг (Independent BSS, IBSS).

3) Станция представляет собой станцию ячеистой сети.

4) Станция представляет собой направленную мультигигабитную (directional multi-gigabit, DMG) станцию, не принадлежащую к персональному базовому набору услуг (Personal BSS, PBSS) и осуществляющую активное сканирование.

5) Станция является PCP.

b) Поле адреса 1, включенное в вышеприведенный кадр пробного запроса, содержит адрес индивидуальной рассылки, и выполняется одно из следующих условий:

1) Станция не принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не является адресом управления доступом к среде (medium access control, MAC) станции.

2) Станция принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не согласовывается ни с одним BSS в наборе множественных BSSID.

c) Станция не является AP , и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

d) Станция не является станцией PCP в одном PBSS, и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

e) Станция является IBSS и не выполняла передачу в нормальном маяковом кадре или маяковом кадре DMG с момента времени передачи последнего целевого маякового кадра ( target beacon transmission time, TBTT).

f) Станция является станцией ячеистой сети, и выполняются следующие условия:

1) Кадр пробного запроса не включает в себя элемент идентификатора ячеистой сети.

2) Кадр пробного запроса включает в себя элемент идентификатора ячеистой сети, но этот элемент не несет подстановочный идентификатор ячеистой сети и не соответствует идентификатору ячеистой сети, включенному в базовый набор услуг ячеистой сети (mesh BSS, MBSS), подключенный к станции.

g) Станция не является станцией ячеистой сети и не выполняется ни одно из следующих условий:

1) SSID в пробном запросе является подстановочным SSID.

2) Идентификатор SSID в кадре пробного запроса согласовывается с идентификатором SSID BSS, в котором расположена станция.

2a) Станция представляет собой AP, которая находится в том же наборе AP (в том же устройстве), что и AP 6 ГГц, SSID в кадре пробного запроса согласовывается с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц с использованием маякового кадра и кадра ответа проверки. (Английский: The STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID in the Probe Request frame matches the SSID of the 6 GHz AP, and the STA reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (внеполосное обнаружение 6 GHz BSS)).

3) Станция является членом набора множественных BSSID, и SSID в кадре пробного запроса согласовывается с SSID члена набора множественных BSSID.

4) Кадр пробного запроса включает в себя список SSID, и этот список включает в себя SSID BSS, в котором расположена станция.

5) dot11SSIDListImplemented является истинным (true), станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID, включенный в список SSID в кадре пробного запроса, согласовывается с SSID 6 ГГц. AP и STA сообщает о совмещенной AP 6 ГГц, используя маяковый кадр и кадр ответа проверки (на английском языке: dot11SSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID List element is present in the Probe Request frame and includes the SSID corresponding to the co-located 6 GHz AP, and the AP reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Out of band discovery of a 6 GHz BSS)).

6) dot11ShortSSIDListImplemented имеет значение истина, кадр пробного запроса включает в себя элемент списка коротких SSID, и короткий SSID может быть сопоставлен с BSSID BSS, в котором находится STA. (Английский: dot11ShortSSIDListImplemented is true, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the STA's BSS).

7) dot11ShortSSIDListImplemented имеет значение истина, станция является AP, которая находится в том же наборе AP (в том же устройстве), что и AP 6 ГГц, короткий SSID, включенный в список коротких SSID в кадре пробного запроса, может быть сопоставлен с SSID AP 6 ГГц, а STA сообщает о совмещенной AP 6 ГГц, используя маяковый кадр и кадр ответа проверки. (Английский: dot11ShortSSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the 6 GHz AP and the AP reports this 6 GHz AP in its Beacon and Probe Response frames, see 26.17.2.4 (Out of band discovery of a 6 GHz BSS)).

h) Станция не является станцией ячеистой сети, адрес 3 в кадре пробного запроса не включает в себя подстановочный BSSID и выполняется одно из следующих условий:

1) Станция не является членом набора множественных BSSID, а адрес 3 в кадре пробного запроса не соответствует BSSID BSS, в котором расположена станция.

2) Станция является членом набора множественных BSSID, и адрес 3 в кадре пробного запроса не согласовывается с ID какого-либо BSS в наборе множественных BSSID.

i) Идентификатор dot11InterworkingServiceActivated станции является истинным, кадр пробного запроса включает в себя элемент взаимодействия и элемент расширенных возможностей, чье поле взаимодействия включает 1, и выполняется по меньшей мере одно из следующих условий:

1) Однородное поле идентификатора расширенного набора услуг (homogeneous extended service set identifier, HESSID) в элементе взаимодействия отсутствует, или поле HESSID существует, но содержит подстановочный HESSID или согласовывается с полем HESSID в параметре InterworkingInfo в предыдущем источнике запроса MLME-START или MLME -JOIN.

2) Поле типа сети доступа в элементе взаимодействия включает в себя подстановочный тип сети доступа или соответствует типу сети доступа станции.

j) Кадр пробного запроса включает в себя элемент набора параметров DSSS, а поле текущего канала в этом элементе включает в себя значение, отличное от dot11CurrentChannel.

k) Станция является станцией DMG, и передающая антенна станции не настроена для передачи источнику упомянутого кадра пробного запроса.

[00228] «Станция» относится к первой станции, которая принимает кадр пробного запроса, или к станции, идентифицируемой по адресу приемника (address 1) в кадре пробного запроса.

[00229] Если одна станция принимает кадр пробного запроса, но эта станция не принадлежит набору множественных BSSID, станция отправляет кадр ответа проверки в соответствии с вышеизложенным первым условием. Если одна станция, которая принимает кадр пробного запроса, принадлежит набору множественных BSSID, станция, соответствующая передаваемому BSSID, отправляет кадр ответа проверки согласно вышеизложенному первому условию. Непередаваемой станции в наборе множественных BSSID не разрешено отправлять кадр ответа проверки.

[00230] В этом варианте осуществления этой заявки второе условие включает в себя по меньшей мере необязательный случай 1 и необязательный случай 2.

[00231] Необязательный случай 1: опорный идентификатор в кадре пробного запроса согласовывается с опорным идентификатором любой станции в MLD.

[00232] Необязательный случай 2: опорный идентификатор в кадре пробного запроса согласовывается с опорным идентификатором любой станции в MLD, или адрес получателя (address 1) в принятом кадре пробного запроса согласовывается с MAC-адресом любой станции в MLD.

[00233] Необязательно, опорный идентификатор здесь может быть информацией для идентификации, такой как MAC-адрес, BSSID или SSID.

[00234] Для простоты понимания далее используются решение 1, решение 2 и решение 3 в качестве примеров для описания второго условия.

[00235] Решение 1: Необязательный случай 1 и необязательный случай 2 второго условия следующие.

[00236] Необязательный случай 1: Первая станция является членом устройства с множественными линиями связи MLD, и адрес приемника (address 1) в принятом кадре пробного запроса согласовывается с MAC-адресом любой станции в MLD или адресом приемника (address 1) в кадре пробного запроса соответствует MAC-адресу любой станции в наборе множественных BSSID, которому принадлежит любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может соответствовать адресу приемника в кадре пробного запроса.

[00237] Необязательный случай 2: Первая станция является членом устройства с множественными линиями связи MLD, и адрес приемника (address 1) в принятом кадре пробного запроса согласовывается с MAC-адресом любой станции в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может соответствовать адресу приемника в кадре пробного запроса.

[00238] Например, как показано на фиг. 9, AP, MAC-адрес которой является BSSID_1x, принимает кадр пробного запроса, а адрес приемника в кадре пробного запроса является BSSID_2y. AP с MAC-адресом BSSID_2y и точка доступа с MAC-адресом BSSID_1x находятся в одном MLD. Следовательно, вышеупомянутое второе условие выполняется. В этом случае AP с адресом BSSID_1x отвечает кадром ответа проверки.

[00239] В другом примере AP, MAC-адрес которой является BSSID_1x, принимает кадр пробного запроса, а адрес получателя в кадре пробного запроса - BSSID_2z. Точка доступа с MAC-адресом BSSID_2z и точка доступа с MAC-адресом BSSID_2y относятся к одному и тому же множественному BSSID, а AP с MAC-адресом BSSID_2y и AP с MAC-адресом BSSID_1x относятся к одному и тому же MLD. Следовательно, вышеупомянутое второе условие выполняется. В этом случае AP с адресом BSSID_1x отвечает кадром ответа проверки.

[00240] В другом примере AP, MAC-адрес которой является BSSID_1y, принимает кадр пробного запроса, причем адрес приемника в кадре пробного запроса - BSSID_2z. AP с MAC-адресом BSSID_2z и AP с MAC-адресом BSSID_2y относятся к одному и тому же множественному BSSID, а AP с MAC-адресом BSSID_2y и AP с MAC-адресом BSSID_1x относятся к одному и тому же MLD. Следовательно, вышеупомянутое второе условие выполняется. Поскольку AP с адресом BSSID_1x и адресом приемника BSSID_1y в кадре пробного запроса относятся к одному и тому же множественному BSSID, а AP с адресом BSSID_1x является AP передаваемого BSSID, AP с MAC-адресом BSSID_1x отвечает кадром ответа проверки.

[00241] Решение 2: Необязательный случай 1 и необязательный случай 2 второго условия следующие.

[00242] Необязательный случай 1: Первая станция является членом устройства с множественными линиями связи MLD, и поле SSID в принятом кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому соответствует короткий SSID, включенный в элемент списка коротких SSID, согласовывается с SSID любой станции в MLD или полю SSID в кадре пробного запроса, причем SSID, включенный в элемент списка SSID, или SSID, которому сопоставлен короткий SSID, включенный в элемент списка коротких SSID, соответствует SSID любой станции в наборе множественных BSSID, которому принадлежит любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса , SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

[00243] Необязательный случай 2: Первая станция является членом устройства с множественными линиями связи MLD, и поле SSID в принятом кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому соответствует короткий SSID, включенный в элемент списка коротких SSID, согласовывается с SSID любой станции в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID. Например, как показано на фиг. 9, AP, чей BSSID является BSSID_1x, принимает кадр пробного запроса, SSID в кадре пробного запроса является SSID_2y, BSSID, соответствующий AP, чей SSID равен SSID_2y, является BSSID_2y, и AP, чей BSSID является BSSID_2y, и AP, чей BSSID является BSSID_1x принадлежат одному MLD. Следовательно, вышеупомянутое второе условие выполняется. В этом случае AP, чей MAC-адрес является BSSID_1x, отвечает кадром ответа проверки.

[00244] В другом примере AP, чей BSSID является BSSID_1x, принимает кадр пробного запроса, причем SSID в кадре пробного запроса является SSID_2z. BSSID, соответствующий AP, чей SSID - SSID_2z, является BSSID_2z, AP, чей BSSID является BSSID_2z, и AP, чей BSSID является BSSID_2y, принадлежат одному и тому же множеству BSSID, а AP, чей BSSID является BSSID_2y, и AP, чей BSSID является BSSID_1x, принадлежат одному тот же MLD. Следовательно, вышеупомянутое второе условие выполняется. В этом случае AP, чей MAC-адрес BSSID_1x, отвечает кадром ответа проверки.

[00245] Решение 3: Необязательный случай 1 и необязательный случай 2 второго условия следующие.

[00246] Необязательный случай 1: Первая станция является членом устройства с множественными линиями связи MLD, и поле BSSID (address 3) в принятом кадре пробного запроса согласовывается с BSSID любой станции в MLD, или поле BSSID (address 3) в кадре пробного запроса согласовывается с BSSID любой станции в наборе множественных BSSID, которому принадлежит любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, с помощью маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с полем BSSID в кадре пробного запроса.

[00247] Необязательный случай 2: Первая станция является членом устройства с множественными линиями связи MLD, и поле BSSID (address 3) в принятом кадре пробного запроса согласовывается с BSSID любой станции в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, с помощью маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с полем BSSID в кадре пробного запроса. Например, как показано на фиг. 9, AP, чей BSSID является BSSID_1x, принимает кадр пробного запроса, а адрес приемника в кадре пробного запроса является BSSID_2y. AP, чей адрес приемника - BSSID_2y, и AP, чей BSSID - BSSID_1x, находятся в одном и том же MLD. Следовательно, вышеупомянутое второе условие выполняется. В этом случае AP, чей MAC-адрес является BSSID_1x, отвечает кадром ответа проверки.

[00248] В другом примере AP, чей BSSID является BSSID_1x, принимает кадр пробного запроса, причем адрес получателя в кадре пробного запроса - BSSID_2z. AP, чей BSSID является BSSID_2z, и AP, чей BSSID является BSSID_2y, относятся к одному и тому же множественному BSSID, а AP, чей BSSID является BSSID_2y, и AP, чей BSSID является BSSID_1x, относятся к одному и тому же MLD. Следовательно, вышеупомянутое второе условие выполняется. В этом случае AP, чей MAC-адрес BSSID_1x, отвечает кадром ответа проверки.

[00249] Описание этапа S802 с другой точки зрения: Если какое-либо из третьих условий выполнено, первая станция не отправляет второй станции кадр ответа проверки.

[00250] В этом варианте осуществления данной заявки условие, полученное путем объединения первого условия и второго условия в необязательном решении 1, может называться первым предустановленным условием, условием, полученным путем объединения первого условия и второго условия в необязательном решении 2 может упоминаться как второе предустановленное условие, а состояние, полученное путем объединения первого условия и второго условия в необязательном решении 3, может упоминаться как третье предустановленное условие. Ниже приведены три необязательных третьих условия. Первое третье условие эквивалентно обратному описанию первого предустановленного условия, второе третье условие эквивалентно обратному описанию второго предустановленного условия, а третье третье условие эквивалентно обратному описанию третьего предустановленного условия.

[00251] Можно понять, что после того, как выполнено определение в соответствии с третьим условием, кадр ответа проверки необходимо отправить на вторую станцию во всех случаях, за исключением случаев, когда кадр ответа проверки не отправляется на вторую станцию.

[00252] Первое третье условие включает в себя по меньшей мере одно из следующих условий от a до g (условие b изменено относительно условия b в первом условии):

a) Станция не соответствует ни одному из следующего:

1) Станция является точкой доступа.

2) Станция является станцией IBSS.

3) Станция представляет собой станцию ячеистой сети.

4) Станция является станцией DMG, которая не принадлежит PBSS и выполняет активное сканирование.

5) Станция является PCP.

b) Условие b может быть конкретно следующим условием b1 или следующим условием b2.

b1) Поле адреса 1, включенное в вышеприведенный кадр пробного запроса, несет адрес индивидуальной рассылки, и выполняется одно из следующих условий:

1) Станция не принадлежит MLD или набору множественных BSSID, а адрес индивидуальной рассылки не является MAC-адресом станции.

2) Станция принадлежит набору множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, и адрес индивидуальной рассылки не согласовывается ни с одним BSS в наборе множественных BSSID.

3) Станция принадлежит MLD, ни один из членов MLD не принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не согласовывается с MAC-адресом какой-либо станции в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с адресом приемника в кадре пробного запроса.

4) Станция принадлежит MLD, член MLD принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не согласовывается с MAC-адресом какой-либо станции в MLD или не согласовывается ни с одним BSS в наборе множественных BSSID, которому принадлежит любой член MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с адресом приемника в кадре пробного запроса.

b2) Поле адреса 1, включенное в вышеупомянутый кадр пробного запроса, содержит адрес индивидуальной рассылки, и выполняется одно из следующих условий:

1) Станция не принадлежит MLD или набору множественных BSSID, а адрес индивидуальной рассылки не является MAC-адресом станции.

2) Станция принадлежит набору множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, и адрес индивидуальной рассылки не согласовывается ни с одним BSS в наборе множественных BSSID.

3) Станция принадлежит MLD, и адрес индивидуальной рассылки не согласовывается с MAC-адресом какой-либо станции в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверка, станцию, которая находится в MLD и которая может согласовываться с адресом приемника в кадре пробного запроса.

c) Станция не является AP, и адрес 1 в кадре пробного запроса несет широковещательный адрес.

d) Станция не является станцией PCP в одной PBSS, и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

e) Станция является IBSS и не выполняла передачу в нормальном маяковом кадре или маяковом кадре DMG с момента последнего TBTT.

f) Станция является станцией ячеистой сети, и выполняются следующие условия:

1) Кадр пробного запроса не включает в себя элемент ID ячеистой сети.

2) Кадр пробного запроса включает в себя элемент ID ячеистой сети, но этот элемент не несет подстановочного ID ячеистой сети и не согласовывается c идентификатором ячеистой сети, включенном в MBSS, подключенный к станции.

g) Станция не является станцией ячеистой сети и не выполняется ни одно из следующих условий:

1) SSID в пробном запросе является подстановочным SSID.

2) Идентификатор SSID в кадре пробного запроса такой же как идентификатор SSID BSS, в котором расположена станция.

2a) Станция представляет собой AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID в кадре пробного запроса согласовывается с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц с использованием маякового кадра и кадра ответа проверки (на английском языке: The STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID in the Probe Request frame matches the SSID of the 6 GHz AP, and the STA reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

3) Станция является членом набора множественных BSSID, и SSID в кадре пробного запроса такой же как SSID члена набора множественных BSSID.

4) Кадр пробного запроса включает в себя список SSID, и этот список включает в себя SSID BSS, в котором расположена станция.

5) dot11SSIDListImplemented имеет значение истина, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID, включенный в список SSID в кадре пробного запроса, согласовывается с SSID 6 ГГц. AP, и STA сообщает о совмещенной AP 6 ГГц, используя маяковый кадр и кадр ответа проверки (на английском языке: dot11SSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID List element is present in the Probe Request frame and includes the SSID corresponding to the co-located 6 GHz AP, and the AP reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

6) dot11ShortSSIDListImplemented имеет значение истина, кадр пробного запроса включает в себя короткий SSID, и этот короткий SSID может быть согласован с BSSID BSS, в котором находится STA. (Английский: dot11ShortSSIDListImplemented is true, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the STA's BSS).

7) dot11ShortSSIDListImplemented имеет значение истина, станция является AP, которая находится в том же наборе AP (в том же устройстве), что и AP 6 ГГц, короткий SSID, включенный в список коротких SSID в кадре пробного запроса, может быть согласован с SSID AP 6 ГГц, а STA сообщает о совмещенной AP 6 ГГц, используя маяковый кадр и кадр ответа проверки. (на английском языке: dot11ShortSSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the 6 GHz AP and the AP reports this 6 GHz AP in its Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

h) Станция не является станцией ячеистой сети, адрес 3 в кадре пробного запроса не включает в себя подстановочный BSSID и выполняется одно из следующих условий:

1) Станция не является членом набора множественных BSSID, а адрес 3 в кадре пробного запроса не согласовывается с BSSID BSS, в котором расположена станция.

2) Станция является членом набора множественных BSSID, и адрес 3 в кадре пробного запроса не согласовывается с ID какого-либо BSS в наборе множественных BSSID.

i) Идентификатор dot11InterworkingServiceActivated станции является истинным, кадр пробного запроса включает в себя элемент взаимодействия и элемент расширенных возможностей, чье поле взаимодействия включает в себя 1, и выполняется по меньшей мере одно из следующих условий:

1) Поле HESSID в элементе взаимодействия отсутствует, или поле HESSID существует, но содержит подстановочный HESSID или согласовывается с полем HESSID в параметре InterworkingInfo в предыдущем источнике запроса MLME-START или MLME-JOIN.

2) Поле типа сети доступа в элементе взаимодействия включает в себя подстановочный тип сети доступа или соответствует типу сети доступа станции.

j) Кадр пробного запроса включает в себя элемент набора параметров DSSS, а поле текущего канала в этом элементе включает в себя значение, отличное от dot11CurrentChannel.

k) Станция является станцией DMG, и передающая антенна станции не настроена для передачи источнику кадра пробного запроса.

[00253] Следует отметить, что подробные условия, включенные в третье условие, могут быть удалены, добавлены или изменены в зависимости от требований конкретного сценария. В данной заявке это однозначно не ограничено.

[00254] «Станция» относится к первой станции, которая принимает кадр пробного запроса, или к станции, идентифицируемой по адресу получателя (address 1) в кадре пробного запроса.

[00255] Второе третье условие включает в себе по меньшей мере одно из следующих условий от a до g (условие g изменено по отношению к условию g в первом условии):

a) Станция не соответствует ни одному из следующего:

1) Станция является точкой доступа.

2) Станция является станцией IBSS.

3) Станция представляет собой станцию ячеистой сети.

4) Станция является станцией DMG, которая не принадлежит PBSS и выполняет активное сканирование.

5) Станция является PCP.

b) Поле адреса 1, включенное в вышеупомянутый кадр пробного запроса, содержит адрес индивидуальной рассылки, и выполняется одно из следующих условий:

1) Станция не принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не является MAC-адресом станции.

2) Станция принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не согласовывается ни с одним BSS в наборе множественных BSSID.

c) Станция не является станцией AP, и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

d) Станция не является станцией PCP в одном PBSS, и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

e) Станция является IBSS и не выполняла передачу в нормальном маяковом кадре или маяковом кадре DMG с момента последнего TBTT.

f) Станция является станцией ячеистой сети, и выполняются следующие условия:

1) Кадр пробного запроса не включает в себя элемент ID ячеистой сети.

2) Кадр пробного запроса включает в себя элемент ID ячеистой сети, но этот элемент не содержит подстановочного ID ячеистой сети и не согласовывается с ID ячеистой сети, включенным в MBSS, подключенный к станции.

g) Условие g является, в частности, следующим условием g1 или следующим условием g2.

g1) Станция не является станцией ячеистой сети и не выполняется ни одно из следующих условий:

1) SSID в кадре пробного запроса является подстановочным SSID.

2) Станция не принадлежит MLD, а SSID в кадре пробного запроса такой же как SSID некоторого BSS, в котором расположена станция.

2a) Станция представляет собой AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID в кадре пробного запроса согласовывается с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц с использованием маякового кадра и кадра ответа проверки. (на английском языке: The STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID in the Probe Request frame matches the SSID of the 6 GHz AP, and the STA reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

3) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, а SSID в кадре пробного запроса такой же как SSID члена набора множественных BSSID.

3a) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, значение dot11SSIDListImplemented является истинным (на английском языке: dot11SSIDListImplemented is true), кадр пробного запроса включает в себя список SSID, и список SSID включает в себя SSID члена набора множественных BSSID.

3b) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, значение dot11SSIDListImplemented является истинным (на английском языке: dot11ShortSSIDListImplemented is true), кадр пробного запроса включает в себя список коротких SSID и SSID, включенный в список коротких SSID, может быть согласован с SSID члена набора множественных BSSID.

4) Станция не принадлежит MLD, значение dot11ShortSSIDListImplemented является истинным ( dot11SSIDListImplemented is true), кадр пробного запроса включает в себя список SSID, а список включает SSID BSS, в котором расположена станция.

5) dot11SSIDListImplemented является истинным, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID, включенный в список SSID в кадре пробного запроса, согласовывается с SSID 6 ГГц AP, и STA сообщает совмещенную AP 6 ГГц, используя маяковый кадр и кадр ответа проверки (на английском языке: dot11SSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID List element is present in the Probe Request frame and includes the SSID corresponding to the co-located 6 GHz AP, and the AP reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (внеполосное обнаружение BSS 6 ГГц)).

6) Станция не принадлежит MLD, значение dot11ShortSSIDListImplemented является истинным (англ. dot11SSIDListImplemented is true), кадр пробного запроса включает в себя короткий SSID, и короткий SSID может быть сопоставлен с BSSID BSS, в котором находится STA (англ. : dot11ShortSSIDListImplemented is true, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the STA's BSS).

7) dot11ShortSSIDListImplemented является истинным, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, короткий SSID, включенный в список коротких SSID в кадре пробного запроса, может быть сопоставлен с SSID AP 6 ГГц, а STA сообщает совмещенную AP6 ГГц, используя маяковый кадр и кадр ответа проверки. (на английском языке: dot11ShortSSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the 6 GHz AP and the AP reports this 6 GHz AP in its Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

8) Станция принадлежит MLD, ни один из членов MLD не принадлежит набору множественных BSSID, а SSID в кадре пробного запроса согласовывается с SSID BSS, в котором расположена любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

9) Станция принадлежит MLD, ни один из членов MLD не принадлежит набору множественных BSSID, значение dot11SSIDListImplemented является истинным, кадр пробного запроса включает в себя список SSID, а список включает в себя SSID BSS, в котором находится любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

10) Станция принадлежит MLD, ни один из членов MLD не принадлежит к набору множественных BSSID, значение dot11ShortSSIDListImplemented является истинным, кадр пробного запроса включает в себя список коротких SSID, и короткий SSID, включенный в список, может быть сопоставлен с SSID BSS, в котором находится любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

11) Станция принадлежит MLD, один член MLD принадлежит набору множественных BSSID, а SSID в кадре пробного запроса сопоставляется с SSID BSS, в котором находится любая станция в MLD, или согласовывается с SSID любой BSS в наборе множественных BSSID, которому принадлежит любой член MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

12) Станция принадлежит MLD, один член MLD принадлежит набору множественных BSSID, значение dot11SSIDListImplemented является истинным, кадр пробного запроса включает в себя список SSID, а список включает в себя SSID BSS, в котором находится любая станция в MLD, или включает в себя SSID любого BSS в наборе множественных BSSID, которому принадлежит любой член MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

13) Станция принадлежит MLD, один член MLD принадлежит набору множественных BSSID, значение dot11ShortSSIDListImplemented является истинным, кадр пробного запроса включает в себя список коротких SSID, а короткий SSID, включенный в список, может быть сопоставлен с SSID BSS, в котором расположена любая станция в MLD, или может быть сопоставлен с SSID любой BSS в наборе множественных BSSID, которому принадлежит любой член MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

g2) Станция не является станцией ячеистой сети и не выполняется ни одно из следующих условий:

1) SSID в пробном запросе является подстановочным SSID.

2) Станция не принадлежит MLD, а SSID в кадре пробного запроса такой же как SSID BSS, в котором расположена станция.

2a) Станция представляет собой AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID в кадре пробного запроса согласовывается с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц с использованием маякового кадра и кадра ответа проверки. (The STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID in the Probe Request frame matches the SSID of the 6 GHz AP, and the STA reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

3) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, а SSID в кадре пробного запроса согласовывается с SSID члена набора множественных BSSID.

3a) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, значение dot11SSIDListImplemented является истинным, кадр пробного запроса включает в себя список SSID, а список SSID включает в себя SSID члена набора множественных BSSID.

3b) Станция является членом набора множественных BSSID, ни один из членов набора множественных BSSID не принадлежит MLD, dot11ShortSSIDListImplemented является истинным, кадр пробного запроса включает в себя список коротких SSID, а короткий SSID, включенный в список коротких SSID, может быть сопоставлен с SSID члена набора множественных BSSID.

4) Станция не принадлежит MLD, dot11SSIDListImplemented является истинным, кадр пробного запроса включает в себя список SSID, а список включает в себя SSID BSS, в котором расположена станция.

5) dot11SSIDListImplemented является истинным, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID, включенный в список SSID в кадре пробного запроса, согласовывается с SSID 6 ГГц AP, а STA сообщает совмещенную AP 6 ГГц, используя маяковый кадр и кадр ответа проверки (dot11SSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID List element is present in the Probe Request frame and includes the SSID corresponding to the co-located 6 GHz AP, and the AP reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

6) Станция не принадлежит MLD, dot11ShortSSIDListImplemented является истинным (dot11SSIDListImplemented is true), кадр пробного запроса включает в себя короткий SSID, и короткий SSID может быть сопоставлен с BSSID BSS, в котором находится STA (dot11ShortSSIDListImplemented является истинным), элемент списка коротких SSID присутствует в кадре пробного запроса и включает в себя поле коротких SSID, соответствующее SSID упомянутого BSS STA).

7) dot11ShortSSIDListImplemented является истинным, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, короткий SSID, включенный в список коротких SSID в кадре пробного запроса, может быть сопоставлен с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц, используя маяковый кадр и кадр ответа проверки. (dot11ShortSSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the 6 GHz AP and the AP reports this 6 GHz AP in its Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

8) Станция принадлежит MLD, а SSID в кадре пробного запроса согласовывается с SSID BSS, в котором находится любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

9) Станция принадлежит MLD, кадр пробного запроса включает в себя список SSID, и этот список включает в себя SSID BSS, в котором находится любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

10) Станция принадлежит MLD, кадр пробного запроса включает в себя список коротких SSID, и короткий SSID, включенный в список, может быть сопоставлен с SSID BSS, в котором находится любая станция в MLD. Необязательно, первая станция сообщает второй станции с помощью кадра администрирования, например, маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая согласовывается с полем SSID в кадре пробного запроса, SSID, включенный в элемент списка SSID, или SSID, которому сопоставляется короткий SSID, включенный в элемент списка коротких SSID.

h) Станция не является станцией ячеистой сети, адрес 3 в кадре пробного запроса не включает в себя подстановочный BSSID и выполняется одно из следующих условий:

1) Станция не является членом набора множественных BSSID, а адрес 3 в кадре пробного запроса не сопоставляется с BSSID BSS, в котором расположена станция.

2) Станция является членом набора множественных BSSID, и адрес 3 в кадре пробного запроса не сопоставляется с ID какой-либо BSS в наборе множественных BSSID.

i) Идентификатор dot11InterworkingServiceActivated станции является истинным, кадр пробного запроса включает в себя элемент взаимодействия и элемент расширенных возможностей, чье поле взаимодействия включает в себя 1, и выполняется по меньшей мере одно из следующих условий:

1) Поле HESSID в элементе взаимодействия отсутствует, или поле HESSID существует, но содержит подстановочный HESSID или сопоставляется с полем HESSID в параметре InterworkingInfo в предыдущем источнике запроса MLME-START или MLME-JOIN.

2) Поле типа сети доступа в элементе взаимодействия включает в себя подстановочный тип сети доступа или соответствует типу сети доступа станции.

j) Кадр пробного запроса включает в себя элемент набора параметров DSSS, а поле текущего канала в этом элементе включает в себя значение, отличное от dot11CurrentChannel.

k) Станция является станцией DMG, и передающая антенна станции не настроена для передачи источнику упомянутого кадра пробного запроса.

[00256] Следует отметить, что подробные условия, включенные в третье условие, могут быть удалены, добавлены или изменены в зависимости от требований конкретного сценария. В данной заявке это однозначно не ограничено.

[00257] «Станция» относится к первой станции, которая принимает кадр пробного запроса, или к станции, идентифицируемой по адресу приемника (address 1) в кадре пробного запроса.

[00258] Третье третье условие включает в себя по меньшей мере одно из следующих условий от a до g (условие h изменено относительно условия h в первом условии):

a) Станция не соответствует ни одному из следующего:

1) Станция является точкой доступа.

2) Станция является станцией IBSS.

3) Станция представляет собой станцию ячеистой сети.

4) Станция является станцией DMG, которая не принадлежит PBSS и выполняет активное сканирование.

5) Станция является PCP.

b) Поле адреса 1, включенное в вышеупомянутый кадр пробного запроса, содержит адрес индивидуальной рассылки, и выполняется одно из следующих условий:

1) Станция не принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не является MAC-адресом станции.

2) Станция принадлежит набору множественных BSSID, и адрес не совпадает ни с одним BSS в наборе множественных BSSID.

c) Станция не является AP , и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

d) Станция не является станцией PCP в одной PBSS, и адрес 1 в кадре пробного запроса содержит широковещательный адрес.

e) Станция является IBSS и не выполняла передачу в нормальном маяковом кадре или маяковом кадре DMG с момента последнего TBTT.

f) Станция является станцией ячеистой сети, и выполняются следующие условия:

1) Кадр пробного запроса не включает элемент идентификатора ячеистой сети.

2) Кадр пробного запроса включает в себя элемент ID ячеистой сети, но этот элемент не содержит подстановочного ID ячеистой сети и не сопоставляется с идентификатором ячеистой сети, включенном в MBSS, подключенного к станции.

g) Станция не является станцией ячеистой сети и не выполняется ни одно из следующих условий:

1) SSID в пробном запросе является подстановочным SSID.

2) Идентификатор SSID в кадре пробного запроса сопоставляется с идентификатором SSID BSS, в котором расположена станция.

2a) Станция представляет собой AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID в кадре пробного запроса согласовывается с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц с использованием маякового кадра и кадра ответа проверки. ( на английском языке: STA - The STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID in the Probe Request frame matches the SSID of the 6 GHz AP, and the STA reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

3) Станция является членом набора множественных BSSID, и SSID в кадре пробного запроса согласовывается с SSID члена набора множественных BSSID.

4) Кадр пробного запроса включает в себя список SSID, и этот список включает в себя SSID BSS, в котором расположена станция.

5) dot11SSIDListImplemented является истинным, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, SSID, включенный в список SSID в кадре пробного запроса, согласовывается с SSID 6 ГГц AP, и STA сообщает совмещенную AP 6 ГГц, используя маяковый кадр и кадр ответа проверки (на английском языке: dot11SSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the SSID List element is present in the Probe Request frame and includes the SSID corresponding to the co-located 6 GHz AP, and the AP reports the co-located 6 GHz AP in Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

6) dot11ShortSSIDListImplemented является истинным, кадр пробного запроса включает в себя короткий SSID, и этот короткий SSID может быть сопоставлен с BSSID BSS, в котором находится STA. (Английский: dot11ShortSSIDListImplemented is true, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the STA's BSS).

7) dot11ShortSSIDListImplemented является истинным, станция является AP, которая находится в том же наборе совмещенных AP (в том же устройстве), что и AP 6 ГГц, короткий SSID, включенный в список коротких SSID в кадре пробного запроса, может быть сопоставлен с SSID AP 6 ГГц, а STA сообщает совмещенную AP 6 ГГц, используя маяковый кадр и кадр ответа проверки. (на английском языке: dot11ShortSSIDListImplemented is true, the STA is an AP that is in the same co-located AP set as a 6 GHz AP, the Short SSID List element is present in the Probe Request frame and includes the Short SSID field corresponding to the SSID of the 6 GHz AP and the AP reports this 6 GHz AP in its Beacon and Probe Response frames, see 26.17.2.4 (Внеполосное обнаружение BSS 6 ГГц)).

h) Условие h является, в частности, следующим условием h1 или следующим условием h2.

h1) Станция не является станцией ячеистой сети, адрес 3 в кадре пробного запроса не включает в себя подстановочный BSSID и выполняется одно из следующих условий:

1) Станция не принадлежит к MLD и не является членом набора множественных BSSID, а адрес 3 в кадре пробного запроса не согласовывается с BSSID BSS, в которой расположена станция.

2) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, и адрес 3 в кадре пробного запроса не согласовывается с идентификатором какой-либо BSS в наборе множественных BSSID.

3) Станция принадлежит MLD, ни один из членов MLD не принадлежит набору множественных BSSID, и адрес индивидуальной рассылки не согласовывается с BSSID BSS, в котором находится какая-либо станция в MLD. Необязательно, первая станция заранее сообщает второй станции с помощью кадра администрирования, например, с помощью маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с полем BSSID в кадре пробного запроса.

4) Станция принадлежит MLD, член MLD принадлежит набору множественных BSSID, а адрес индивидуальной рассылки не соответствует BSSID BSS, в котором находится какая-либо станция в MLD, или не согласовывается с BSSID ни одной BSS в наборе множественных BSSID, которому принадлежит любой член MLD. Необязательно, первая станция заранее сообщает второй станции с помощью кадра администрирования, например, с помощью маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с полем BSSID в кадре пробного запроса.

h2) Станция не является станцией ячеистой сети, адрес 3 в кадре пробного запроса не включает в себя подстановочный BSSID и выполняется одно из следующих условий:

1) Станция не принадлежит к MLD и не является членом набора множественных BSSID, а адрес 3 в кадре пробного запроса не согласовывается с BSSID BSS, в котором расположена станция.

2) Станция является членом набора множественных BSSID, ни один из элементов набора множественных BSSID не принадлежит MLD, и адрес 3 в кадре пробного запроса не согласовывается с ID какой-либо BSS в наборе множественных BSSID.

3) Станция принадлежит MLD, и адрес индивидуальной рассылки не согласовывается с BSSID BSS, в котором находится какая-либо станция в MLD. Необязательно, первая станция заранее сообщает второй станции с помощью кадра администрирования, например, с помощью маякового кадра и/или кадра ответа проверки, станцию, которая находится в MLD и которая может согласовываться с полем BSSID в кадре пробного запроса.

i) Идентификатор dot11InterworkingServiceActivated станции является истинным, кадр пробного запроса включает в себя элемент взаимодействия и элемент расширенных возможностей, чье поле взаимодействия включает в себя 1, и выполняется по меньшей мере одно из следующих условий:

1) Поле HESSID в элементе взаимодействия отсутствует, или поле HESSID существует, но содержит подстановочный HESSID или согласовывается с полем HESSID в параметре InterworkingInfo в предыдущем источнике запроса MLME-START или MLME-JOIN.

2) Поле типа сети доступа в элементе взаимодействия включает в себя подстановочный тип сети доступа или соответствует типу сети доступа станции.

j) Кадр пробного запроса включает в себя элемент набора параметров DSSS, а поле текущего канала в этом элементе включает в себя значение, отличное от dot11CurrentChannel.

k) Станция является станцией DMG, и передающая антенна станции не настроена для передачи источнику кадра запроса lbfuyjcnbrb.

[00259] Следует отметить, что подробные условия, включенные в третье условие, могут быть удалены, добавлены или изменены в зависимости от требований конкретного сценария. В данной заявке это однозначно не ограничено.

[00260] «Станция» относится к первой станции, которая принимает кадр пробного запроса, или к станции, идентифицируемой по адресу получателя (address 1) в кадре пробного запроса.

[00261] Этап S803: Вторая станция принимает кадр ответа проверки.

[00262] В частности, когда первая станция или устройство с множественными линиями связи, которому принадлежит первая станция, определяет на основе вышеизложенного условия или правила, что кадр ответа проверки может быть отправлен, первая станция или устройство с множественными линиями связи, которому принадлежит первая станция, отправляет кадр ответа проверки. После приема кадра ответа проверки вторая станция, необязательно, отвечает кадром подтверждения, чтобы установить ассоциацию со станцией (то есть станцией, идентифицируемой по адресу приемника), с которой вторая станция запрашивает ассоциацию в кадре пробного запроса. Необязательно, вторая станция также может быть устройством с одной линией связи.

[00263] В способе, показанном на фиг. 8, станции в MLD разрешено помогать другой станции в том же ответе MLD с кадром ответа проверки, и может помогать любому члену набора множественных BSSID, которому принадлежит другая станция в том же MLD, ответить кадром ответа проверки. Таким образом, уменьшается количество кадров пробного запроса, отправляемых станциями по каналу, повышается эффективность радиоинтерфейса и эффективность ассоциации станций.

[00264] Необязательно, вариант осуществления способа, показанный на фиг. 4, и вариант осуществления способа, показанный на фиг. 8, могут выполняться независимо друг от друга или могут сочетаться друг с другом. Например, после того, как AP (а именно, сообщающая AP) указывает станции архитектуру набора множественных BSSID, которая основана на MLD, с использованием варианта осуществления способа, показанного на фиг. 4, станция может выбрать, на основе архитектуры множества BSSID, установленного на основе MLD, AP, с которой должна быть ассоциирована, и установить взаимосвязь ассоциации. Необязательно взаимосвязь ассоциации может быть конкретно установлена с использованием варианта осуществления способа, показанного на фиг. 8.

[00265] Далее подробно описывается аппаратура, предусмотренная в вариантах осуществления этой заявки, так что количество кадров пробного запроса, отправляемых станциями по каналу, может быть уменьшено, а эффективность ассоциации станций может быть повышена.

[00266] На фиг. 10 показана аппаратура 1000 связи согласно варианту осуществления этой заявки. Аппаратура может быть точкой доступа AP (например, сообщающей AP в устройстве с множественными линиями связи AP), первой станцией или второй станцией в предыдущих вариантах осуществления. Альтернативно, аппаратура может представлять собой микросхему или систему обработки в точке доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP), первой станции или второй станции. Аппаратура может реализовать способ и функции в варианте осуществления, показанном на фиг. 4, или реализовать способ и функции в варианте осуществления, показанном на фиг. 8. Из-за разницы в степени интеграции аппаратура связи может включать в себя один или несколько компонентов, показанных на фиг. 10. Компоненты, показанные на фиг. 10, может включать в себя по меньшей мере один процессор 1001, память 1002, приемопередатчик 1003 и коммуникационную шину 1004.

[00267] Далее подробно описываются компоненты аппаратуры 1000 связи со ссылкой на фиг. 10.

[00268] Процессор 1001 представляет собой центр управления аппаратурой 1000 связи и может быть одним процессором или может представлять собой совокупность множества элементов обработки. Например, процессор 1001 представляет собой центральный процессор (central processing unit, CPU), специализированную интегральную схему (Application-Specific Integrated Circuit, ASIC) или одну или более интегральных схем, сконфигурированных для реализации этого варианта осуществления этой заявки, например, один или несколько микропроцессоров (digital signal processor, DSP) или одну или несколько программируемых пользователем вентильных матриц (Field Programmable Gate Array, FPGA). Процессор 1001 может выполнять различные функции аппаратуры связи, запуская или выполняя программу программного обеспечения, хранящуюся в памяти 1002, и вызывая данные, хранящиеся в памяти 1002. Во время конкретной реализации в варианте осуществления процессор 1001 может включать в себя один или несколько CPU, например, CPU 0 и CPU 1 на фиг. 10.

[00269] Во время конкретной реализации в варианте осуществления аппаратура 1000 связи может включать в себя множество процессоров, таких как процессор 1001 и процессор 1005 на фиг. 10. Каждый из процессоров может быть одноядерным процессором (single-CPU) или может быть многоядерным процессором (multi-CPU). Процессор здесь может быть одним или несколькими коммуникационными устройствами, схемами и/или процессорными ядрами, сконфигурированными для обработки данных (например, инструкций компьютерной программы).

[00270] Память 1002 может быть постоянной памятью (read-only memory, ROM) или другим типом статического запоминающего устройства связи, которое может хранить статическую информацию и инструкции, или оперативной памятью (random access memory, RAM) или другим типом динимаческого запоминающего устройства связи, которое может хранить информацию и инструкции или может представлять собой электрически стираемое программируемое постоянное запоминающее устройство (electrically erasable programmable read-only memory, EEPROM), постоянное запоминающее устройство на компакт-диске (compact disc read-only memory, CD -ROM) или другой носитель компакт-дисков, накопитель оптических дисков (в том числе компакт-диск, лазерный диск, оптический диск, универсальный цифровой диск, диск Blu-ray и т. п.), носитель данных на магнитном диске или другое магнитное коммуникационное запоминающее устройство или любой другой носитель, который можно использовать для переноса или хранения ожидаемого программного кода в форме инструкции или в форме структуры данных, и которому может получить доступ компьютер. Однако память 1002 этим не ограничивается. Память 1002 может существовать независимо и быть соединена с процессором 1001 через коммуникационную шину 1004. В качестве альтернативы память 1002 может быть интегрирована с процессором 1001. Память 1002 сконфигурирована для хранения программы программного обеспечения для выполнения решений этой заявки, а процессор 1001 управляет выполнением.

[00271] Приемопередатчик 1003 сконфигурирован для связи с другим устройством (например, станцией в варианте осуществления, показанном на фиг. 4, или второй станцией в варианте осуществления, показанном на фиг. 8). Конечно, приемопередатчик 1003 может быть дополнительно сконфигурирован для связи с сетью связи, например, Ethernet, сетью радиодоступа (radio access network, RAN) или беспроводной локальной сетью (Wireless Local Area Networks, WLAN). Приемопередатчик 1003 может включать в себя блок приема для реализации функции приема и блок отправки для реализации функции отправки.

[00272] Коммуникационная шина 1004 может представлять собой шину промышленной стандартной архитектуры (Industrial Standard Architecture, ISA), шину межсоединения периферийных компонентов (Peripheral Component interconnect, PCI), шину расширенной промышленной стандартной архитектуры (Extended Industry Standard Architecture, EISA) и т.п. Шину можно разделить на адресную шину, шину данных, шину управления и подобное. Для простоты изображения только одна толстая линия предназначена для представления шины на фиг. 10, но это не означает, что существует только одна шина или только один тип шины.

[00273] В примере аппаратуры 1000 связи представляет собой целостное устройство. Аппаратура связи может включать в себя процессор 1001, память 1002, приемопередатчик 1003 и шину 1004 связи. Необязательно, аппаратура связи может дополнительно включать в себя другой компонент, например, частоту отображения.

[00274] Необязательно, устройство 1000 связи представляет собой точку доступа AP (например, сообщающую AP в устройстве с множественными линиями связи AP) и может быть сконфигурировано для реализации способа и функций в варианте осуществления, показанном на фиг. 4. Например, в памяти хранится компьютерная программа (инструкции). Когда процессор вызывает компьютерную программу, реализуются вышеупомянутые способы и функции. Например, процессор сконфигурирован для генерации сигнализации или кадра (несущего информацию MLD), а приемопередатчик сконфигурирован для отправки сигнализации или кадра (несущего информацию MLD). Например, процессор сконфигурирован для управления приемопередатчиком для выполнения этапа S401. Конечно, процесс формирования информации MLD на этапе S401 также может быть завершен процессором.

[00275] Необязательно, аппаратура 1000 связи представляет собой первую станцию и может быть сконфигурирована для реализации способа и функций первой станции в варианте осуществления, показанном на фиг. 8. Например, в памяти хранится компьютерная программа. Когда процессор вызывает компьютерную программу, реализуются вышеупомянутые способы и функции. Например, процессор сконфигурирован для генерации сигнализации или кадра (например, кадра ответа проверки), а приемопередатчик сконфигурирован для отправки сигнализации или кадра (например, для приема кадра пробного запроса). Например, процессор сконфигурирован для управления приемопередатчиком для приема кадра пробного запроса на этапе S801. Затем процессор определяет, на основе связанного условия, следует ли отвечать кадром ответа проверки, генерирует кадр ответа проверки, если ответ необходим, и отправляет кадр ответа проверки с помощью приемопередатчика.

[00276] В другом примере аппаратура 1000 связи представляет собой систему микросхем или систему обработки в точке доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP), первой станции или второй станции, так что устройство в котором установлена система микросхем или система обработки, реализует способ и функции в варианте осуществления, показанном на фиг. 4 или фиг. 8. В этом случае аппаратура 1000 связи может включать в себя некоторые компоненты, показанные на фиг. 10. Например, аппаратура 1000 связи включает в себя процессор. Процессор может быть связан с памятью и вызывать и выполнять инструкции в памяти для конфигурирования устройства, на котором установлена система микросхем или система обработки, для реализации способа и функций в варианте осуществления, показанном на фиг. 4 или фиг. 8. Необязательно, память может быть компонентом в системе микросхем или системе обработки, или может быть связанным/соединенным компонентом вне системы микросхем или системы обработки. В примере система микросхем или система обработки устанавливаются в точке доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP), первой станции или второй станции, так что точка доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP), первая станция или вторая станция могут реализовать соответствующий способ и функции в вышеизложенных вариантах осуществления.

[00277] Система микросхем или система обработки могут поддерживать связь на основе протоколов серии 802.11, например, 802.11be, 802.11ax и 802.11ac. Система микросхем может быть установлена в устройствах в различных сценариях, которые поддерживают передачу WLAN. Устройства в сценариях передачи WLAN описаны в начале этой спецификации, и подробности здесь не описываются.

[00278] В вариантах осуществления этой заявки точка доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP), первая станция или вторая станция могут быть разделены на функциональные модули на основе приведенных выше примеров способов. Например, каждый функциональный модуль может быть получен путем разделения на основе каждой соответствующей функции, или две или более функции могут быть интегрированы в один модуль обработки. Интегрированный модуль может быть реализован в виде аппаратного обеспечения или может быть реализован в виде функционального модуля программного обеспечения. Следует отметить, что в вариантах осуществления этой заявки разделение на модули является примером и представляет собой просто логическое разделение функций. В реальной реализации может использоваться другой метод разделения.

[00279] Когда используется интегрированный блок, фиг. 11 представляет собой возможную схематическую диаграмму структуры аппаратуры 1100 связи. Аппаратура 1100 связи может быть микросхемой или системой обработки в устройстве линии связи или устройстве с множественными линиями связи. Аппаратура 1100 связи может выполнять операции устройства с множественными линиями связи в вышеупомянутых вариантах осуществления способа. Аппаратура 1100 связи включает в себя блок 1101 обработки и блок 1102 приемопередатчика.

[00280] В примере аппаратура 1100 связи является вышеупомянутой точкой доступа AP (например, сообщающей точкой доступа в устройстве с множественными линиями связи AP), первой станцией или второй станцией.

[00281] Блок 1101 обработки может быть сконфигурирован для управления и администрирования действия аппаратуры 1100 связи, например, генерируя информацию MLD или определяя, следует ли полагаться на кадр ответа проверки, на основе связанного условия, когда кадр пробного запроса принимается; и для другого примера управление работой блока 1102 приемопередатчика. Необязательно, если аппаратура 1100 связи включает в себя блок хранения, блок 1101 обработки может дополнительно выполнять программу или инструкции, хранящиеся в блоке хранения, чтобы дать возможность аппаратуре 1100 связи реализовать способы и функции в любом из вышеизложенных вариантов осуществления.

[00282] Например, блок 1101 обработки может управлять блоком приемопередатчика для выполнения этапа S401 на фиг. 4, или этап 801 на фиг. 8, и/или другой технологический процесс, описанный в данном описании. Все связанное содержание этапов в вышеприведенных вариантах осуществления способа может быть процитировано в функциональных описаниях соответствующих функциональных модулей. Подробности здесь повторно не приводятся.

[00283] Например, блок 1102 приемопередатчика может принимать или отправлять данные или сигналы, передаваемые по одной линии связи, или может принимать или отправлять данные или сигналы, передаваемые по множеству линий связи. Необязательно блок 1102 приемопередатчика может быть одним модулем приемопередатчика или может включать в себя множество модулей приемопередатчика. Когда блок 1102 приемопередатчика представляет собой один модуль приемопередатчика, модуль приемопередатчика может принимать или отправлять данные по множеству линий связи. Например, когда первое устройство с множественными линиями связи работает на двух линиях связи, а блок 1102 приемопередатчика включает в себя два модуля приемопередатчика, один модуль приемопередатчика работает на одной линии связи, а другой модуль приемопередатчика работает на другой линии связи. Например, блок 1102 приемопередатчика может быть сконфигурирован для выполнения, например, этапа S401 на фиг. 4, или этапа S801 на фиг. 8, и/или другого технологического процесса, описанного в данном описании. Все связанное содержание этапов в вышеприведенных вариантах осуществления способа может быть процитировано в функциональных описаниях соответствующих функциональных модулей. Подробности здесь повторно не приводятся.

[00284] Например, аппаратурой 1100 связи может быть аппаратура связи, показанная на фиг. 10, блок 1101 обработки может быть процессором 1001 на фиг. 10, а блок 1102 приемопередатчика может быть приемопередатчиком 1003 на фиг. 10. Необязательно аппаратура 1100 связи может дополнительно включать в себя память. Память сконфигурирована для хранения соответствующего программного кода и данных для аппаратуры 1100 связи для выполнения любого способа связи между устройствами с множественными линиями связи, предусмотренными выше. Все описания соответствующего содержания компонентов на фиг. 10, могут быть указаны в функциональных описаниях соответствующих компонентов аппаратуры 1100 связи. Подробности здесь повторно не приводятся.

[00285] Например, аппаратура 1100 связи может альтернативно быть микросхемой или процессором, блок 1101 обработки может быть схемой обработки в микросхеме или процессоре, блок 1102 приемопередатчика может быть схемой ввода/вывода в микросхеме или процессоре, и схема ввода/вывода представляет собой интерфейс для взаимной связи или обмена данными между микросхемой или процессором и другим связанным компонентом. Может быть обеспечено, что в микросхему или процессор для обработки вводятся сигналы или информация о данных, или программные инструкции, а обработанные данные или сигналы выводятся на другой связанный компонент, а первое устройство с множественными линиями связи, на котором установлена микросхема или процессор, управляется для реализации функции.

[00286] В другом примере аппаратура 1100 связи представляет собой микросхему в вышеупомянутой точке доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP), первой станции или второй станции.

[00287] Например, блок 1101 обработки может быть сконфигурирован для генерирования информации MLD или кадра ответа проверки. Например, информация MLD на этапе S401 на фиг. 4 генерируется блоком 1101 обработки, или кадр ответа проверки на этапе S802 на фиг. 8 генерируется блоком 1101 обработки, и/или другой процесс технологии, описанной в этой спецификации, выполняется блоком 1101 обработки. Все связанное содержание этапов в вышеприведенных вариантах осуществления способа может быть процитировано в функциональных описаниях соответствующих функциональных модулей. Подробности здесь повторно не приводятся.

[00288] Например, блок 1102 приемопередатчика может принимать или отправлять данные или сигналы, передаваемые по одной линии связи, или может принимать или отправлять данные или сигналы, передаваемые по множеству линий связи. Необязательно блок 1102 приемопередатчика может быть одним модулем приемопередатчика или может включать в себя множество модулей приемопередатчика. Когда блок 1102 приемопередатчика представляет собой один модуль приемопередатчика, модуль приемопередатчика может принимать или отправлять данные по множеству линий связи. Например, когда первая станция работает на двух линиях связи, а блок 1102 приемопередатчика включает в себя два модуля приемопередатчика, один модуль приемопередатчика работает на одной линии связи, а другой модуль приемопередатчика работает на другой линии связи. Например, блок 1102 приемопередатчика может быть сконфигурирован для выполнения, например, этапа S401 на фиг. 4, или этапы S801 и S802 на фиг. 8, и/или другой технологический процесс, описанный в данном описании. Все связанное содержание этапов в вышеприведенных вариантах осуществления способа может быть процитировано в описаниях функций соответствующих функциональных модулей. Подробности здесь повторно не приводятся.

[00289] Например, аппаратурой 1100 связи может быть устройство связи, показанное на фиг. 10 блок 1101 обработки может быть процессором 1001 на фиг. 10, а блок 1102 приемопередатчика может быть приемопередатчиком 1003 на фиг. 10. Необязательно аппаратура 1100 связи может дополнительно включать в себя память. Память сконфигурирована для хранения программного кода и данных, соответствующих любому способу, предусмотренному выше, выполняемому аппаратурой 1100 связи. Все описания соответствующего содержимого компонентов на фиг. 10, могут быть указаны в функциональных описаниях соответствующих компонентов аппаратуры 1100 связи. Подробности здесь повторно не приводятся.

[00290] Например, аппаратура 1100 связи может альтернативно быть микросхемой или процессором, блок 1102 обработки может быть схемой обработки в микросхеме или процессоре, а блок 1102 приемопередатчика может быть схемой ввода/вывода в микросхеме или процессоре. Схема ввода/вывода представляет собой интерфейс для взаимной связи или обмена данными между микросхемой или процессором и другим связанным компонентом. Гарантируется, что сигнализация, информация о данных или программная инструкция вводятся в микросхему или процессор для обработки, а обработанные данные или сигнализация выводятся на другой связанный компонент, и устройство, на котором установлена микросхема или процессор, управляется для реализации функции.

[00291] Вариант осуществления данной заявки дополнительно обеспечивает машиночитаемый носитель данных. Машиночитаемый носитель данных хранит код компьютерной программы. Когда процессор выполняет код компьютерной программы, электронное устройство (такое как AP, первая станция или вторая станция), в котором находится процессор, может выполнять способ в любом варианте осуществления на фиг. 4 или фиг. 8.

[00292] Вариант осуществления данной заявки дополнительно обеспечивает компьютерный программный продукт. Когда компьютерный программный продукт запускается на компьютере, компьютер (такой как AP, первая станция или вторая станция) может выполнять способ в любом варианте осуществления на фиг. 4 или фиг. 8.

[00293] Вариант осуществления этой заявки дополнительно обеспечивает аппаратуру связи. Аппаратура может существовать в виде микросхемы. В состав аппаратуры входят процессор и интерфейсная схема. Процессор сконфигурирован для связи с другой аппаратурой через интерфейсную схему, так что аппаратура выполняет способ в любом варианте осуществления на фиг. 4 или фиг. 8.

[00294] Вариант осуществления этой заявки дополнительно обеспечивает систему связи. Система связи включает в себя вышеупомянутую точку доступа AP (например, сообщающую AP в устройстве с множественными линиями связи AP) и станцию. Точка доступа AP (например, сообщающая AP в устройстве с множественными линиями связи AP) и станция могут выполнять способ в варианте осуществления на фиг. 4. Альтернативно, система связи включает в себя первую станцию и вторую станцию, и первая станция и вторая станция могут выполнять способ в варианте осуществления на фиг. 8. Этапы способа или алгоритма, описанные в сочетании с содержанием, раскрытым в этой заявке, могут быть реализованы аппаратно или могут быть реализованы процессором путем выполнения программных инструкций. Программные инструкции могут включать в себя соответствующий программный модуль. Программный модуль может храниться в оперативной памяти (Random Access Memory, RAM), флэш-памяти, стираемом программируемом постоянном запоминающем устройстве (Erasable Programmable ROM, EPROM), электрически стираемом программируемом постоянном запоминающем устройстве (Electrically EPROM, EEPROM), регистре, жестком диске, съемном жестком диске, постоянном запоминающем устройстве на компакт-диске (CD-ROM) или любой другой форме носителя данных, хорошо известной в данной области техники. Например, носитель данных соединен с процессором, так что процессор может считывать информацию с носителя данных или записывать информацию на носитель данных. Конечно, носитель данных может быть компонентом процессора. Процессор и носитель данных могут размещаться в ASIC. Кроме того, ASIC может быть расположена в интерфейсном устройстве базовой сети. Конечно, процессор и носитель данных могут существовать в интерфейсном устройстве базовой сети как отдельные компоненты.

[00295] Специалисту в данной области техники должно быть известно, что в приведенных выше одном или нескольких примерах функции, описанные в настоящей заявке, могут быть реализованы с помощью аппаратных средств, программного обеспечения, микропрограммы или любой их комбинации. Когда функции реализуются программным обеспечением, вышеупомянутые функции могут храниться на машиночитаемом носителе или передаваться в виде одной или нескольких инструкций или кода на машиночитаемом носителе. Машиночитаемый носитель включает в себя машиночитаемый носитель данных и среду связи. Среда связи включает в себя любую среду, которая облегчает передачу компьютерной программы из одного места в другое. Носителем данных может быть любой доступный носитель, доступный для компьютера общего или специального назначения.

[00296] В приведенных выше конкретных реализациях дополнительно подробно описаны цели, технические решения и полезные эффекты этой заявки. Следует понимать, что предшествующие описания являются просто конкретными реализациями этой заявки, но не предназначены для ограничения объема защиты этой заявки. Любая модификация, эквивалентная замена, усовершенствование и т.п., сделанные на основе технических решений этой заявки, должны подпадать под объем защиты этой заявки.

Изобретение относится к области технологий связи. Технический результат заключается в уменьшении количества кадров пробного запроса, отправляемых станциями по каналу, тем самым повышая эффективность ассоциирования станций и эффективность связи. Для этого в способе связи, применяемом к устройству с множественными линиями связи в беспроводной локальной сети WLAN, осуществляют прием кадра пробного запроса, определяют в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса. При этом предустановленное условие содержит, по меньшей мере: опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в устройстве с множественными линиями связи; и если предустановленное условие удовлетворено, пропускают отправку кадра ответа проверки в ответ на кадр пробного запроса. 5 н. и 14 з.п. ф-лы, 14 ил.

1. Способ связи, применяемый к устройству с множественными линиями связи в беспроводной локальной сети (WLAN), содержащий:

прием станцией кадра пробного запроса, при этом станция принадлежит устройству с множественными линиями связи;

определение станцией в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса, при этом предустановленное условие содержит, по меньшей мере:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в устройстве с множественными линиями связи; и

если предустановленное условие удовлетворено, пропускают отправку кадра ответа проверки в ответ на кадр пробного запроса.

2. Способ по п. 1, причем станция в устройстве с множественными линиями связи принадлежит набору множественных идентификаторов набора базовых услуг (BSSID); и

при этом предустановленное условие дополнительно содержит: опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в наборе множественных BSSID, которому принадлежит каждая станция в устройстве с множественными линиями связи.

3. Способ по п. 1 или 2, причем кадр пробного запроса содержит адрес приемника;

опорный идентификатор в кадре пробного запроса представляет собой MAC-адрес управления доступом к среде приемника, переносимый в адресе приемника; и

опорным идентификатором станции является MAC-адрес станции.

4. Способ по п. 1 или 2, причем

опорный идентификатор в кадре пробного запроса представляет собой поле SSID идентификатора набора услуг в кадре пробного запроса, или SSID, содержащийся в элементе списка SSID в кадре пробного запроса, или SSID, соответствующий короткому SSID, содержащемуся в элементе списка коротких SSID в кадре пробного запроса; и

опорным идентификатором станции является SSID станции.

5. Способ по п. 1 или 2, причем

опорный идентификатор в кадре пробного запроса переносится в поле BSSID в кадре пробного запроса; и

опорным идентификатором станции является BSSID станции.

6. Способ по п. 1, причем одна или более станций в устройстве с множественными линиями связи принадлежат набору множественных BSSID.

7. Способ по п. 6, причем одна или более станций являются станциями передаваемого BSSID в наборе множественных BSSID.

8. Способ по п. 6, причем одна или более станций содержат станции непередаваемых BSSID в наборе множественных BSSID.

9. Аппаратура связи, применяемая в устройстве с множественными линиями связи в беспроводной локальной сети (WLAN), при этом аппаратура содержит:

блок приемопередатчика, сконфигурированный для приема кадра пробного запроса; и

блок обработки, сконфигурированный для определения в соответствии с предустановленным условием, следует ли отвечать на кадр пробного запроса, при этом предустановленное условие содержит, по меньшей мере:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в устройстве с множественными линиями связи; и

блок обработки дополнительно сконфигурирован для того, чтобы: если предустановленное условие удовлетворено, пропустить отправку кадра ответа проверки в ответ на кадр пробного запроса.

10. Аппаратура связи по п. 9, при этом аппаратура в устройстве с множественными линиями связи принадлежит набору множественных BSSID; и

при этом предустановленное условие дополнительно содержит:

опорный идентификатор в кадре пробного запроса не согласовывается с опорным идентификатором каждой станции в наборе множественных BSSID, которому принадлежит каждая станция в устройстве с множественными линиями связи.

11. Аппаратура связи по п. 9 или 10, причем кадр пробного запроса содержит адрес приемника;

опорный идентификатор в кадре пробного запроса представляет собой MAC-адрес управления доступом к среде приемника, переносимый в адресе приемника; и

опорным идентификатором станции является MAC-адрес станции.

12. Аппаратура связи по п. 9 или 10, причем

опорный идентификатор в кадре пробного запроса представляет собой поле SSID идентификатора набора услуг в кадре пробного запроса, или SSID, содержащийся в элементе списка SSID в кадре пробного запроса, или SSID, соответствующий короткому SSID, содержащемуся в элементе списка коротких SSID в кадре пробного запроса; и

опорным идентификатором станции является SSID станции.

13. Аппаратура связи по п. 9 или 10, причем

опорный идентификатор в кадре пробного запроса переносится в поле BSSID в кадре пробного запроса; и

опорным идентификатором станции является BSSID станции.

14. Аппаратура связи по п. 9, причем одна или более станций в устройстве с множественными линиями связи принадлежат набору множественных BSSID.

15. Аппаратура по п. 14, причем одна или более станций являются станциями передаваемых BSSID в наборе множественных BSSID.

16. Аппаратура по п. 14, причем одна или более станций содержат одну или более станций непередаваемых BSSID в наборе множественных BSSID.

17. Аппаратура связи, при этом аппаратура связи содержит процессор, приемопередатчик и память, причем

приемопередатчик сконфигурирован для приема и отправки информации или осуществления связи с другим элементом сети;

память сконфигурирована для хранения компьютерной программы; и

процессор сконфигурирован для выполнения компьютерной программы для реализации способа по п. 1.

18. Микросхема для реализации способа связи, причем микросхема содержит процессор и память, причем память сконфигурирована для соединения с процессором и хранения компьютерной программы и данных, которые требуются при работе процессора, а процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, чтобы вынуждать аппаратуру связи, содержащую упомянутую микросхему, реализовывать способ по п. 1.

19. Машиночитаемый носитель данных, при этом на машиночитаемом носителе данных хранится компьютерная программа, и когда компьютерная программа выполняется на процессоре, аппаратура связи, содержащая процессор, вынуждена выполнять способ по п. 1.
