Резервуар в форме цилиндра с отсеченной верхней частью Российский патент 2025 года по МПК H01B13/06 B01J3/04

Изобретение относится к области машиностроения и может быть использовано в кабельной промышленности при изготовлении изолированных проводов.

Известен способ изготовления изолированного провода или кабеля, в котором для обеспечения силанольной сшивки полиэтилена, либо корзину помещают в обогреваемую емкость, заполненную водой, водяным паром или пароводяной смесью, и выдерживают в этой емкости при указанной температуре в течение периода времени, необходимого для обеспечения силанольной сшивки полиэтилена, либо из корзины сливают воду и затем помещают корзину в обогреваемую емкость, заполненную водой, водяным паром или пароводяной смесью, и выдерживают в этой емкости при указанной температуре в течение периода времени, необходимого для обеспечения силанольной сшивки полиэтилена ( RU 2295792, МПК Н01В 13/06, опубл. 20.03.2007).

Однако известный способ изготовления изолированного провода или кабеля является достаточно трудоемким, энергетически затратными, а также приводит к значительному расходу тепловой энергии.

Известен способ изготовления изолированного провода или кабеля заключающийся в том, что для сшивки используется традиционная для способа сшивки емкость с горячей водой и вертикальной загрузкой барабанов с проводом или кабелем, емкость и крышка выполнены с возможностью их герметичности, способными выдержать внутреннее избыточное давление до 1,0 бар, сшивку производят в указанной герметичной емкости с горячей водой при избыточном давлении, создаваемом подачей внутрь емкости воздуха под давлением 0,2-0,7 бар, сшивку производят в воде при температуре 90°-95°С при избыточном давлении, создаваемом подачей внутрь герметичной емкости воздуха в течение 0,5-1,5 часа (RU 2768789, МПК НО1В 13/06, опубл. 24.03.2022).

Недостатком способа является использование емкости в виде квадратной ванны, что влечет повышенный расход теплоносителя.

Известны горизонтальные металлические емкости, состоящие из цилиндрического корпуса, на котором выполнены [https://aresmet.ru/products/metallicheskie-emkosti-i-rezervuary/emkosti-dlya-vody/].

Известны горизонтальные автоклавы для стерилизации с входом в торце цилиндрического корпуса: [https://www.agromer.ru/product/d3ec280b-fdd4-44d1-a9d1-c03567978f48].

Недостатком горизонтальных автоклавов является их горизонтальная загрузка, что приводит к сливу всего теплоносителя в конце каждого цикла, а, следовательно, возникает необходимость в дополнительных площадях для размещения на них резервуаров под теплоноситель.

Технический результат заключается в уменьшении объемов теплоносителя за счет использования резервуара в форме цилиндра с отсеченной верхней частью, в увеличении надежности и жесткости контрукции за счет наличия шпангоутов, расположенных вдоль корпуса и повышение безопасности технологических процессов за счет автоматического открывания и закрывания крышек, надежно фиксирующихся в закрытом положении запирающими устройствами, приводимыми в движение гидроцилиндрами.

Сущность изобретения состоит в том, что резервуар в форме цилиндра с отсеченной верхней частью включает горизонтальный цилиндрический корпус 1 с усеченной верхней частью, с системой перелива воды 2, опоры 3, откидные герметичные крышки 4 с уплотнителем 5. Каждую крышку крепят к корпусу 1 при помощи петель 6, резервуар оснащен передними замками 7 и боковыми замками 8, приводимыми в движение гидроцилиндрами 9. Для открывания и закрывания крышек 4 используют гидроцилиндры 10. Патрубки 11 используют для установки датчиков температуры и давления. Патрубки 12 для подачи и забора теплоносителя, для обеспечения необходимой жесткости резервуара вдоль корпуса1 расположены шпангоуты 13.

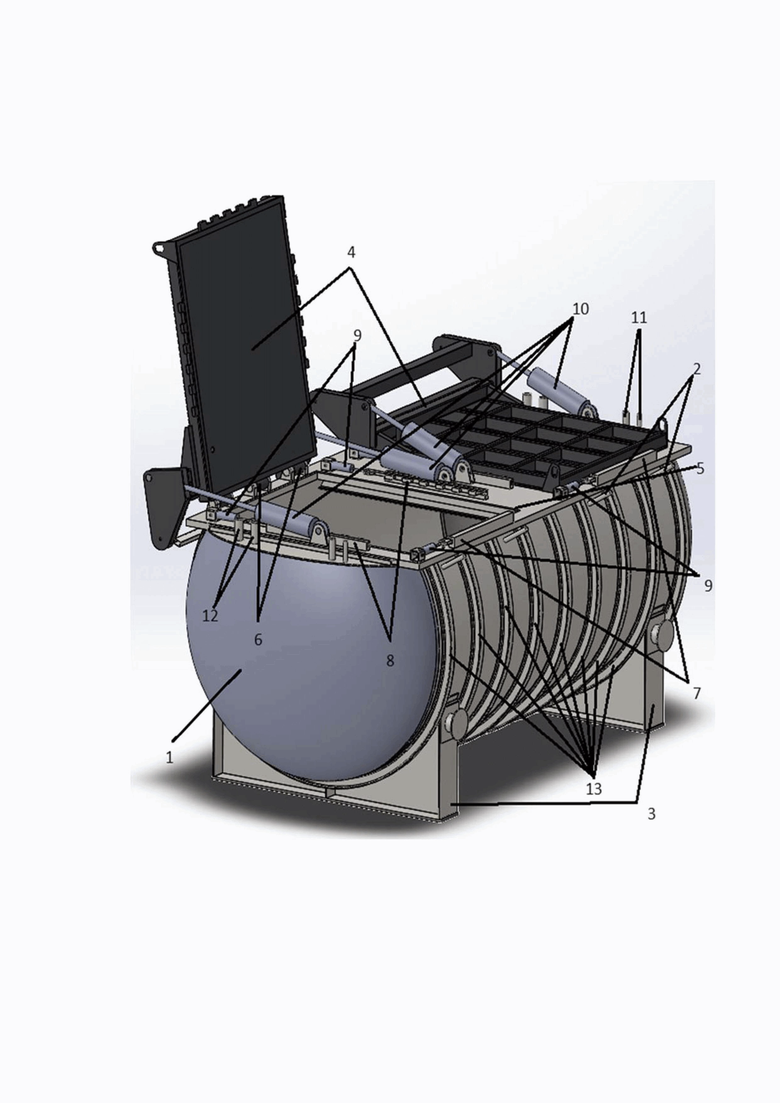

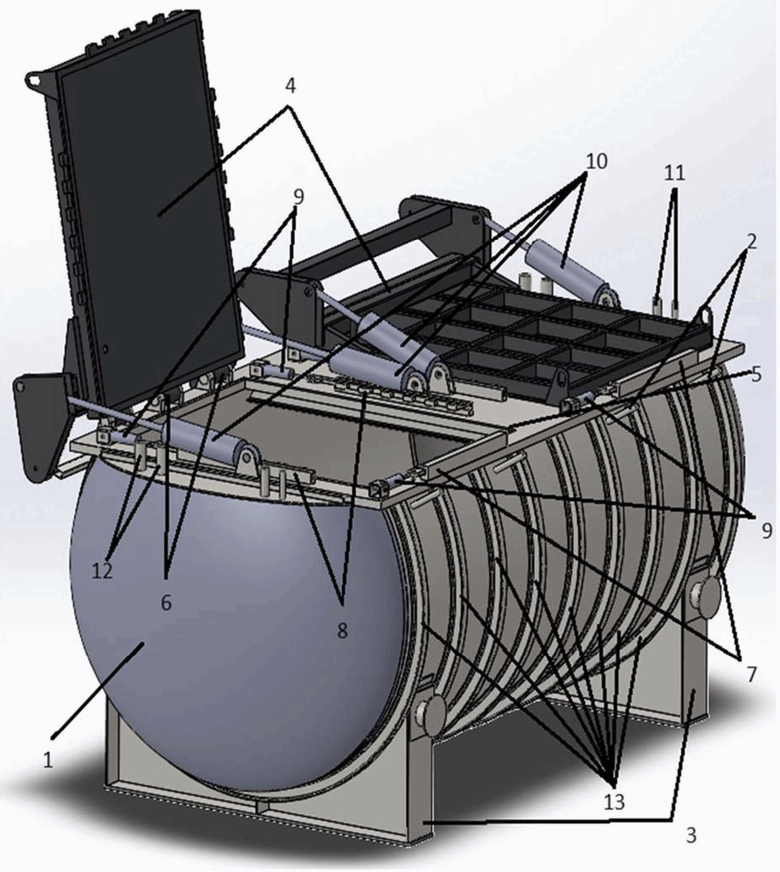

На чертеже показан общий вид резервуара на примере двухсекционного.

Резервуар в форме цилиндра с отсеченной верхней частью (чертеж) включает горизонтальный цилиндрический корпус 1 с усеченной верхней частью, с системой перелива воды 2, опоры 3, откидные герметичные крышки 4 с уплотнителем 5. Каждую крышку крепят к корпусу 1 при помощи петель 6, резервуар оснащен передними замками 7 и боковыми замками 8, приводимыми в движение гидроцилиндрами 9. Для открывания и закрывания крышек 4 используют гидроцилиндры 10. Патрубки 11 используют для установки датчиков температуры, давления и патрубки 12 для подачи и забора теплоносителя, для обеспечения необходимой жесткости резервуара вдоль корпуса1 расположены шпангоуты 13.

В процессе эксплуатации резервуар используют следующим образом: при помощи двух гидроцилиндров установленных в проушины открывается крышка и в резервуар с теплоносителем помещается барабан с проводом или кабелем, затем крышка опускается и фиксируется в закрытом положении при помощи боковых и переднего замков.

Цилиндрическая форма резервуара с усеченной верхней частью позволяет значительно уменьшить объем теплоносителя (воды), а следовательно снизить расходы на его нагрев. Откидные крышки позволяют снизить время на загрузку и выгрузку барабанов с проводом или кабелем. Резервуар может быть как односекционным, так и многосекционным в зависимости от нужд производства. Для изготовления резервуара используется следующий материал: [09Г2С-12 ГОСТ 19281-2014].

По сравнению с известными решениями предлагаемое позволяет уменьшить объем теплоносителя за счет использования резервуара в форме цилиндра с отсеченной верхней частью. Не требуется использование кран балок для открывания и закрывания крышек. Крышки надежно фиксируются в закрытом положении запирающими устройствами. Жесткость конструкции обеспечивается формой резервуара и наличием шпангоутов расположенных вдоль корпуса.

Изобретение относится к области машиностроения и может быть использовано в кабельной промышленности при изготовлении изолированных проводов. Технический результат заключается в уменьшении объема теплоносителя, повышении безопасности и жесткости конструкции. Технический результат достигается тем, что резервуар включает в себя горизонтальный цилиндрический корпус с усеченной верхней частью, опоры, откидные герметичные крышки с уплотнителем. Каждую крышку крепят к корпусу при помощи петель. Для открывания и закрывания крышек используют гидроцилиндры. Крышки фиксируются передними и боковыми замками, приводимыми в движение гидроцилиндрами. Резервуар оснащен патрубками для установки датчиков температуры и давления, а также патрубками для подачи и забора теплоносителя. Для обеспечения необходимой жесткости резервуара вдоль корпуса расположены шпангоуты. 1 ил.

Резервуар в форме цилиндра с отсеченной верхней частью, включающий горизонтальный цилиндрический корпус с усеченной верхней частью, с системой перелива воды, опоры, откидные герметичные крышки с уплотнителем, каждую крышку крепят к корпусу при помощи петель, резервуар оснащен передними замками и боковыми замками, приводимыми в движение гидроцилиндрами, для открывания и закрывания крышек используют гидроцилиндры, патрубки используют для установки датчиков температуры и давления, патрубки для подачи и забора теплоносителя, вдоль корпуса расположены шпангоуты.
