УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СТЕРЖЕНЬ ДЛЯ ПРИЕМА СРЕДЫ Российский патент 2025 года по МПК A24F40/30 A24F40/42

Область техники

[1] Один или несколько вариантов осуществления настоящего описания изобретения относятся к устройству для генерирования аэрозоля и стержню для приема среды.

Предшествующий уровень техники

[2] В последнее время возрос спрос на альтернативные способы преодоления недостатков, присущих традиционным сигаретам. Например, растет потребность в устройствах (например, электронных сигаретах), генерирующих аэрозоль посредством электрического нагревания сигаретных стиков. Соответственно, в настоящее время ведутся активные исследования устройств для генерирования аэрозоля с электрическим нагревом и изделий для генерирования аэрозоля (например, сигаретных стиков), устанавливаемых в них. Например, в опубликованном корейском патенте № 10-2017-0132823 описан аспиратор ароматизатора несгораемого типа, блок кнопки ароматизатора и аромата и блок распыления.

Описание данного изобретения

Технические цели

[3] В одном из аспектов предложено устройство для генерирования аэрозоля и стержень для приема среды, предназначенный для передачи никотина посредством опосредованного нагрева среды через аэрозоль.

[4] В одном из аспектов предложено устройство для генерирования аэрозоля и стержень для приема среды, повышающие гигиеничность путем получения электронной сигареты с опосредованным нагревом (ненагреваемого типа) с использованием одноразового стика и обеспечивающие однородность аромата во время передачи никотина.

Технические решения

[5] Согласно одному из аспектов предложено устройство для генерирования аэрозоля. Устройство для генерирования аэрозоля согласно примерному варианту осуществления изобретения может содержать приемник для размещения сменного стержня для приема среды, испаритель, генерирующий аэрозоль, и блок питания для подачи питания, необходимого для нагрева испарителя, причем среда, содержащаяся в стержне для приема среды, может быть захвачена аэрозолем, проходящим через стержень для приема среды.

[6] Стержень для приема среды может содержать регулятор щелочного показателя pH.

[7] В другом аспекте предложен стержень для приема среды. Стержень для приема среды может содержать первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, второй сегмент фильтра, расположенный ниже первого сегмента фильтра, сегмент полости, расположенный между первым сегментом фильтра и вторым сегментом фильтра, и фильтрующую часть стержня, расположенную на нижнем конце стержня для приема среды, причем фильтрующая часть стержня может содержать охлаждающий сегмент и сегмент мундштука, а сегмент полости может содержать среду в форме суспензии.

[8] Среда может представлять собой табачную суспензию.

[9] Табачная суспензия может быть изготовлена посредством сжатия.

[10] Стержень для приема среды может представлять собой одноразовую сигарету.

[11] Испаритель может содержать резервуар для хранения жидкости, предназначенный для хранения жидкой композиции, генерирующей аэрозоль, средство передачи жидкости, облегчающее передачу жидкой композиции, и нагреватель для нагрева жидкой композиции.

[12] Жидкая композиция в испарителе может дополнительно содержать ароматизирующий агент.

[13] Температура нагрева нагревателя составляет 270 градусов (°С) и менее.

[14] Согласно другому аспекту вариантов осуществления изобретения предложен стержень для приема среды, используемыйс устройством для генерирования аэрозоля. Стержень для приема среды может содержать первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, второй сегмент фильтра, расположенный ниже первого сегмента фильтра, и сегмент полости, расположенный между первым сегментом фильтра и вторым сегментом фильтра и содержащий суспензию среды и регулятор pH.

[15] Регулятор рН может представлять собой щелочную соль.

[16] Стержень для приема среды может дополнительно содержать фильтрующую часть стержня, расположенную на нижнем конце стержня для приема среды и содержащую охлаждающий сегмент и сегмент мундштука.

[17] Сегмент мундштука может содержать капсулу с ароматизирующим агентом.

[18] Первый сегмент фильтра и второй сегмент фильтра могут содержать бумажный материал.

Полезные эффекты изобретения

[19] Устройство для генерирования аэрозоля и стержень для приема среды согласно примерному варианту осуществления изобретения могут передавать никотин путем опосредованного нагрева среды через аэрозоль.

[20] Устройство для генерирования аэрозоля и стержень для приема среды могут повышать гигиеничность путем получения электронной сигареты с опосредованным нагревом (ненагреваемого типа), использующей одноразовый стик и обеспечивающей однородность аромата во время передачи никотина.

[21] Эффекты устройства для генерирования аэрозоля и стержня для приема среды согласно примерному варианту осуществления изобретения не ограничиваются описанными выше, и другие эффекты, не упомянутые в тексте, могут быть очевидны специалистам в данной области техники из нижеследующего описания.

Краткое описание чертежей

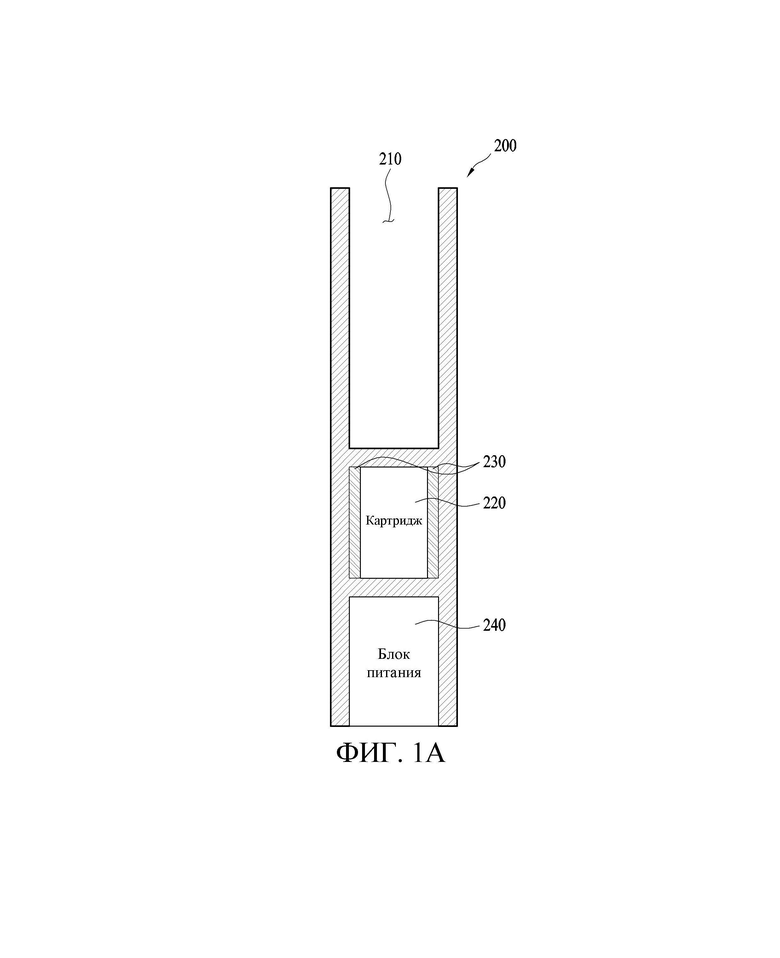

[22] На ФИГ. 1 схематично изображено устройство для генерирования аэрозоля согласно примерному варианту осуществления изобретения.

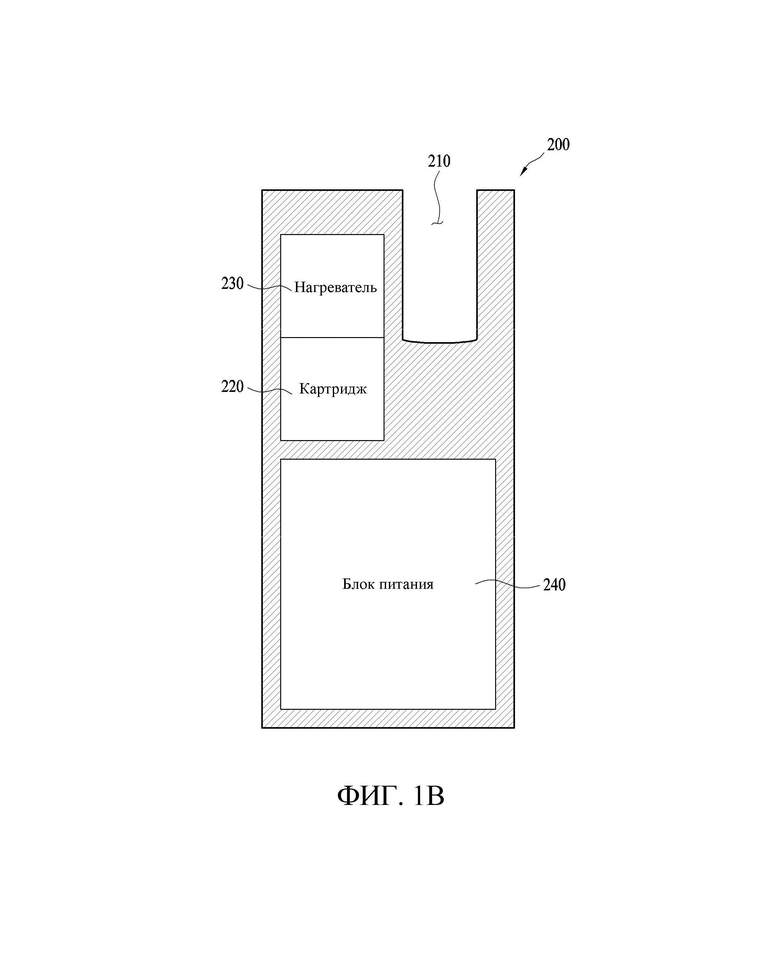

[23] На ФИГ. 1b схематично изображено устройство для генерирования аэрозоля согласно другому примерному варианту осуществления изобретения.

[24] На ФИГ. 2а схематично изображена диаграмма, иллюстрирующая систему для генерирования аэрозоля, в которой стержень для приема среды помещен в устройство для генерирования аэрозоля согласно примерному варианту осуществления изобретения.

[25] На ФИГ. 2b схематично изображена диаграмма, иллюстрирующая систему для генерирования аэрозоля, в которой стержень для приема среды помещен в устройство для генерирования аэрозоля согласно другому примерному варианту осуществления изобретения.

[26] На ФИГ. 3a схематично изображена структура стержня для приема среды согласно примерному варианту осуществления изобретения.

[27] На ФИГ. 3b схематично изображена структура стержня для приема среды согласно другому примерному варианту осуществления изобретения.

[28] На ФИГ. 4 изображена схема, иллюстрирующая принцип и условие, при котором завихрение генерируется в стержне для приема среды согласно примерному варианту осуществления изобретения.

Лучший вариант осуществления изобретения

[29] Ниже подробно описаны примерные варианты осуществления изобретения со ссылкой на прилагаемые чертежи. Тем не менее, в примерные варианты осуществления изобретения могут быть внесены различные изменения и модификации. В данном случае примерные варианты осуществления изобретения не считаются ограниченными описанием. Следует считать, что примерные варианты осуществления изобретения содержат любые изменения, эквиваленты и замены в рамках идеи и технического объема описания.

[30] Терминология, используемая в данном документе, предназначена только для описания определенных примерных вариантов осуществления изобретения и не ограничивает эти варианты. Форма единственного числа подразумевает как единственное, так и множественное число существительных, за исключением случаев, когда контекстом явно определено иное. Кроме того, следует понимать, что термины «содержит/содержащий» и/или «включает/включающий», когда они используются в данном описании изобретения, определяют наличие указанных функций, целых чисел, шагов, операций, элементов и/или компонентов, но не исключают наличие или добавление одной или нескольких других функций, целых чисел, шагов, операций, элементов, компонентов и/или их групп.

[31] Если не указано иное, все термины (включая технические и научные), используемые в настоящем документе, имеют значение, обычно используемое специалистами в области техники, к которой относятся примерные варианты осуществления данного изобретения. Кроме того, термины, такие как те, которые определены в обычно используемых словарях, должны интерпретироваться как имеющие значение, которое согласуется с их значением в контексте уровня техники, и не будут интерпретироваться в идеализированном или чрезмерно формальном смысле, если это явно не определено в тексте.

[32] При описании примеров со ссылкой на сопроводительные чертежи подобные ссылочные обозначения относятся к подобным составляющим элементам, и любое повторное описание, относящееся к ним, будет опущено. В описании примерных вариантов осуществления изобретения подробное описание известных родственных структур или функций будет опущено, если такое описание может привести к неоднозначному толкованию настоящего изобретения.

[33] Кроме того, при описании компонентов настоящего изобретения могут использоваться такие термины, как «первый», «второй», A, B, (a), (b) и т.п. Эти термины используются только для различения составляющих элементов, и природа, последовательность или порядок составляющих элементов не ограничиваются этими терминами. Когда один составляющий элемент описывают как «соединенный», «связанный» или «присоединенный» к другому составляющему элементу, следует понимать, что один составляющий элемент может быть соединен или присоединен непосредственно к другому составляющему элементу, и промежуточный составляющий элемент также может быть «соединен», «связан» или «присоединен» к составляющим элементам.

[34] Составляющий элемент, функция которого совпадает с функцией составляющего элемента, входящего в какой-либо из примерных вариантов осуществления изобретения, будет описан с использованием того же названия в других примерных вариантах осуществления изобретения. Если не указано обратное, конфигурация, описанная в любом из примерных вариантов осуществления изобретения, может быть применена к другим примерным вариантам осуществления изобретения, и описание повторяющейся конфигурации будет опущено.

[35] В нижеследующих вариантах осуществления под «увлажнителем» может пониматься материал, который может способствовать образованию видимого дыма и/или аэрозоля. Например, увлажнитель может представлять собой глицерин, пропиленгликоль, этиленгликоль, дипропиленгликоль, диэтиленгликоль, триэтиленгликоль, тетраэтиленгликоль или олеиловый спирт, а также иные вещества. На уровне техники увлажнитель может называться образующим аэрозоль агентом, смачивающим агентом и т.п.

[36] В нижеследующих вариантах осуществления термин «образующий аэрозоль субстрат» может означать материал, способный образовывать аэрозоль. Аэрозоль может содержать летучее соединение. Образующий аэрозоль субстрат может находиться в твердой либо жидкой фазе.

[37] Например, твердый образующий аэрозоль субстрат может содержать твердый материал на основе табачного сырья, такой как восстановленный табачный лист, резаный табак и восстановленный табак, и жидкий образующий аэрозоль субстрат может содержать жидкую композицию на основе никотина, экстрактов табака и/или различных ароматизирующих агентов. Тем не менее, объем настоящего изобретения не ограничивается такими примерами.

[38] В нижеследующих примерных вариантах осуществления изобретения «устройство для генерирования аэрозоля» может означать устройство, генерирующее аэрозоль с использованием образующего аэрозоль субстрата для генерирования аэрозоля, который может поступать непосредственно в легкие пользователя через рот.

[39] В следующих вариантах осуществления изобретения «стержень для приема среды» может означать изделие, принимающее среду. Репрезентативным примером продукта стержня для приема среды может служить сигарета, но объем настоящего изобретения не ограничивается этим вариантом.

[40] В нижеследующих вариантах осуществления изобретения под выражениями «выше» или «в направлении вверх» могут пониматься направления от полости рта пользователя (курильщика), а под выражениями «ниже» или «в направлении вниз» могут пониматься направления к полости рта пользователя. Термины «выше» и «ниже» могут использоваться для описания относительных положений элементов, в том числе стержня для приема среды. Например, в стержне 100 для приема среды, изображенном на ФИГ. 3a, полая 120 часть стержня расположена выше или в направлении вверх от фильтрующей части 140 стержня, и фильтрующая часть 140 стержня расположена ниже или в направлении вниз от полой части 120 стержня.

[41] В следующих примерных вариантах осуществления под «затяжкой» понимают вдыхание пользователем, а вдыхание означает ситуацию, в которой дым втягивается в рот пользователя, носовую полость или легкие через рот или нос пользователя.

[42] Ниже будут описаны различные примерные варианты осуществления изобретения в соответствии с сопроводительными чертежами.

[43] На ФИГ. 1a и 1b схематично изображено устройство для генерирования аэрозоля согласно некоторым примерным вариантам осуществления изобретения. На ФИГ. 1a картридж 220 и нагреватель 230 расположены параллельно, а на ФИГ. 1b картридж 220 и нагреватель 230 расположены последовательно.

[44] Как показано на ФИГ. 1a и 1b, устройство 200 для генерирования аэрозоля согласно примерному варианту осуществления изобретения может содержать корпус, приемник 210, картридж 220, нагреватель 230 и блок 240 питания. В этом случае испаритель может содержать картридж 220 и нагреватель 230, и может генерировать аэрозоль. Хотя в примере на ФИГ. 1a и 1b показаны только соответствующие компоненты, специалистам в данной области техники может быть очевидно, что другие компоненты общего назначения могут быть добавлены к компонентам, показанным на ФИГ. 1a и 1b. Например, устройство 200 для генерирования аэрозоля может дополнительно содержать модуль ввода для получения команды от пользователя и модуль вывода для вывода информации, в частности, состояния устройства, информации о курении и т. п. Далее описан каждый компонент устройства 200 для генерирования аэрозоля.

[45] Корпус может определять внешнюю форму устройства 200 для генерирования аэрозоля. Кроме того, корпус может образовывать приемник 210 для размещения стержня 100 для приема среды (например, сигареты). Предпочтительно, корпус может быть выполнен из материала, способного защищать внутренние компоненты.

[46] При этом приемник 210 может представлять собой пространство, способное вмещать стержень 100 для приема среды. Приемник 210 может содержать соединительную конструкцию, предназначенную для предотвращения выпадения стержня для приема среды, когда стержень 100 для приема среды вставлен в приемник 210. Соединительная конструкция может представлять собой, например, соединительную конструкцию с использованием прессовой посадки, соединительную конструкцию с использованием магнитного материала, соединительную конструкцию с использованием электромагнитного материала и т.п. Кроме того, стержень 100 для приема среды, помещенный в приемник 210, может иметь форму стика или сигареты, выполненной с возможностью замены, как будет описано ниже.

[47] Кроме того, испаритель может дополнительно содержать резервуар для хранения жидкости, средство передачи жидкости и нагреватель. Тем не менее, настоящее изобретение не ограничивается этим вариантом, и испаритель может дополнительно содержать другие компоненты. Кроме того, картридж 220 может быть изготовлен с возможностью отсоединения от нагревателя 230 / присоединения к нагревателю 230 или как единое целое с нагревателем 230.

[48] В резервуаре для хранения жидкости может храниться жидкая композиция. Жидкая композиция может представлять собой жидкость с содержанием табакосодержащих материалов, никотиносодержащих материалов или нетабачных материалов. Например, жидкая композиция может содержать воду, растворитель, этанол, растительный экстракт (например, табачный экстракт), ароматизатор, образующий аэрозоль агент, ароматизирующий агент и/или смесь витаминов. Ароматизатор может представлять собой ментол, перечную мяту, масло мяты кудрявой, различные фруктовые ароматы и т. п., а также другие компоненты. Ароматизирующий агент может содержать компоненты, способные передавать пользователю разнообразные ароматы. Смесь витаминов может представлять собой смесь витамина A и/или витамина B и/или витамина С и/или витамина E; возможны и другие варианты. Жидкая композиция может дополнительно содержать увлажнитель. Увлажнитель может представлять собой глицерин, полипропиленгликоль, сорбит или их смесь; возможны и другие варианты.

[49] Средство передачи жидкости может перемещать жидкую композицию, хранящуюся в резервуаре для хранения жидкости, к нагревателю 230. Например, средство передачи жидкости может представлять собой элемент фитиля, например, хлопковое волокно, керамическое волокно, стекловолокно или пористую керамику; возможны и другие варианты.

[50] Кроме того, нагреватель 230 может образовывать аэрозоль, нагревая жидкую композицию, хранящуюся в картридже 220. Например, нагреватель 230 может образовывать аэрозоль путем нагревания жидкой композиции, передаваемой средством передачи жидкости. Сгенерированный аэрозоль может проходить через стержень 100 для приема среды и поступать к пользователю. То есть аэрозоль, образованный нагревом нагревателя 230, может двигаться вдоль пути потока воздуха стержня 100 для приема среды, причем путь потока воздуха может быть выполнен с возможностью пропускания аэрозоля, образованного материалом жидкой композиции, хранящейся в картридже, через стержень 100 для приема среды к пользователю. Например, нагреватель 230 может быть изготовлен в виде катушки, керамики, металлической сетки, проводящей нити и т. п.; возможны и другие варианты. Кроме того, температура нагрева нагревателя 230 может составлять 270°С и менее, предпочтительно 240°С и менее, и более предпочтительно 200°С и менее. Как будет описано ниже, если суспензия P среды содержит регулятор pH, минимальная температура, при которой может передаваться никотин, снижается. В результате можно снизить температуру нагрева нагревателя 230 и, соответственно, повысить электрический КПД системы для генерирования аэрозоля.

[51] Картридж 220 и нагреватель 230 совместно могут называться картомайзером, распылителем, испарителем или иным подобным устройством.

[52] Кроме того, блок 240 питания может подавать питание, необходимое для работы устройства 200 для генерирования аэрозоля. Например, блок 240 питания может подавать питание, позволяющее нагревателю 230 нагревать стержень 100 для приема среды. Кроме того, блок 240 питания может подавать питание, необходимое для работы электрических компонентов, таких как дисплей (не показанный на фигуре), датчик (не показанный на фигуре) и мотор (не показанный на фигуре), установленных в устройстве 200 для генерирования аэрозоля.

[53] Далее стержень 100 для приема среды согласно некоторым примерным вариантам осуществления изобретения будет описан со ссылкой на ФИГ. 2a и 2b.

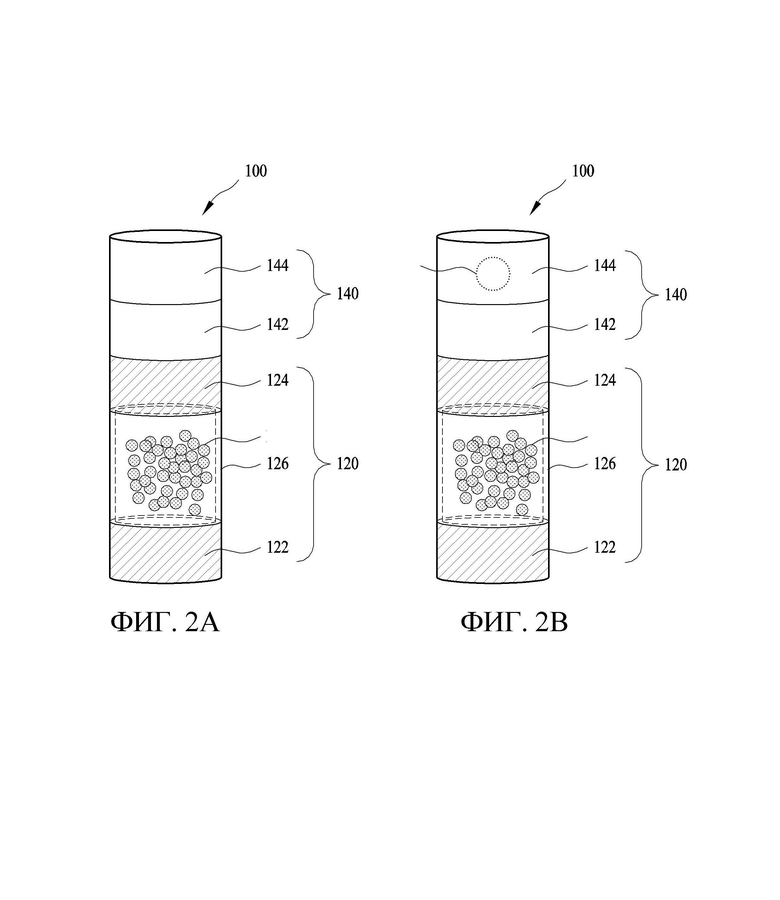

[54] На ФИГ. 2a и 2b схематично изображена структура стержня 100 для приема среды согласно некоторым примерным вариантам осуществления изобретения.

[55] Как показано на ФИГ. 2a и 2b, стержень 100 для приема среды может содержать полую часть 120 стержня и фильтрующую часть 140 стержня. Стержень 100 для приема среды может дополнительно содержать обертку, обертывающую стержень. Хотя в примере на ФИГ. 2a и 2b показаны только соответствующие компоненты, специалистам в данной области техники может быть очевидно, что другие компоненты общего назначения могут быть добавлены к компонентам, показанным на ФИГ. 2a и 2b. Ниже будет описан каждый компонент стержня 100 для приема среды.

[56] Полая часть 120 стержня представляет собой стержень, содержащий полость или сегмент 126 полости, и при нагревании может передавать табачные компоненты, такие как никотин, или компоненты, формирующие вкус при курении. Как показано на фигуре, полая часть 120 стержня может содержать первый сегмент 122 фильтра, второй сегмент 124 фильтра и сегмент 126 полости, который может быть расположен между первым сегментом 122 фильтра и вторым сегментом 124 фильтра.

[57] Первый сегмент 122 фильтра может быть расположен на верхнем конце стержня 100 для приема среды. Первый сегмент 122 фильтра может предотвращать выпадение суспензии P среды и позволять располагать сегмент 126 полости в соответствующем положении устройства 200 для генерирования аэрозоля, когда стержень 100 для приема среды вставлен в устройство 200 для генерирования аэрозоля. Кроме того, первый сегмент 122 фильтра может предотвращать попадание сжиженного аэрозоля в устройство 200 для генерирования аэрозоля во время курения. Первый сегмент 122 фильтра может содержать бумажный фильтр. Предпочтительно, бумажный материал располагают в продольном направлении стержня 100 для приема среды в целях обеспечения плавного пути потока воздуха, однако возможны и другие варианты.

[58] Второй сегмент 124 фильтра может быть расположен ниже первого сегмента 122 фильтра, в частности, на нижнем конце сегмента 126 полости. Второй сегмент 124 фильтра может дополнительно выполнять функции фильтрации и охлаждения аэрозоля в дополнение к функции образования полости с первым сегментом 122 фильтра. Второй сегмент 124 фильтра может содержать бумажный фильтр. Предпочтительно, бумажный материал располагают в продольном направлении стержня 100 для приема среды в целях обеспечения плавного пути потока воздуха, однако возможны и другие варианты.

[59] Сегмент 126 полости представляет собой содержащий полость сегмент и может быть расположен между первым сегментом 122 фильтра и вторым сегментом 124 фильтра. Кроме того, сегмент 126 полости может содержать среду, содержащийся в которой никотин при нагревании преобразуется в аэрозоль. Среда может иметь вид суспензии P, восстановленного табака, обычного резаного табака и т. п. Предпочтительно, среда имеет форму среды P типа суспензии. Суспензия P среды может представлять собой табачную или никотиновую суспензию, но возможны и другие варианты. Кроме того, сегмент 126 полости может содержать регулятор pH. Предпочтительно, регулятор pH может представлять собой щелочную соль, например, карбонат калия, гидрокарбонат натрия, оксид кальция и т. п.; возможны и другие варианты. Кроме того, можно выбрать и использовать регулятор pH, вызывающий наименьший неприятный запах во время затяжки. Когда регулятор pH вводят в сегмент 126 полости, pH табачной суспензии P, содержащейся в сегменте 126 полости, увеличивается, и, соответственно, никотин, содержащийся в табачной суспензии P, может быть передан в достаточной степени, даже если среду нагревают до относительно низкой температуры. В результате для передачи никотина достаточно воздействия тепла, передаваемого табачной суспензии P от горячего аэрозоля, движущегося вдоль пути потока воздуха в стержне 100 для приема среды, без необходимости прямого нагрева сегмента 126 полости. Регулятор pH может быть введен в суспензию P среды путем примешивания в процессе изготовления суспензии P среды. В альтернативном варианте регулятор pH может быть размещен в сегменте 126 полости отдельно от суспензии P среды.

[60] Суспензия P среды (например, табачная суспензия P) может быть изготовлена способом сжатия. Процесс гранулирования сжатием соответствует влажной фазе и характеризуется относительно более высокой скоростью передачи никотина полученной табачной суспензии P по сравнению с процессом гранулирования в псевдоожиженном слое. Соответственно, если температура нагрева суспензии P относительно низка, для передачи никотина может быть более выгодным использование табачной суспензии P, изготовленной гранулированием сжатием, по сравнению с табачной суспензией P, изготовленной гранулированием в псевдоожиженном слое.

[61] Фильтрующая часть 140 стержня может быть расположена ниже полой части 120 стержня и служить для фильтрации аэрозоля. Для этого фильтрующая часть 140 стержня может содержать фильтрующие материалы, такие как бумага, волокно из ацетата целлюлозы и т. п. Фильтрующая часть 140 стержня может дополнительно содержать обертку, обертывающую фильтрующие материалы.

[62] Фильтрующая часть 140 стержня может содержать охлаждающий сегмент 142 и сегмент 144 мундштука. Охлаждающий сегмент 142 может выполнять функцию охлаждения аэрозоля, а сегмент 144 мундштука может выполнять функцию фильтрации аэрозоля.

[63] Кроме того, фильтрующая часть 140 стержня может быть изготовлена с возможностью формирования ароматов. Например, ароматизирующая жидкость может быть распылена на фильтрующую часть 140 стержня. В альтернативном варианте в фильтрующую часть 140 стержня может быть введено отдельное волокно, на которое нанесена ароматизирующая жидкость. Например, как показано на ФИГ. 2b, сегмент 144 мундштука может содержать капсулу C с ароматизирующим агентом. В некоторых случаях фильтрующая часть 140 стержня может дополнительно содержать по меньшей мере один сегмент, выполняющий другую функцию.

[64] Стержень 100 для приема среды, как описано выше, может представлять собой одноразовую сигарету, вводимую в устройство 200 для генерирования аэрозоля и выбрасываемую после однократного использования. Если стержень 100 для приема среды рассчитан на одноразовое использование, однородность и устойчивость вкуса при курении может быть выше, чем у многоразового картриджа, рассчитанного на 50-100 затяжек. Кроме того, если стержень 100 для приема среды рассчитан на одноразовое использование, можно повысить гигиеничность по сравнению с вариантом, в котором стержень 100 для приема среды рассчитан на многоразовое использование.

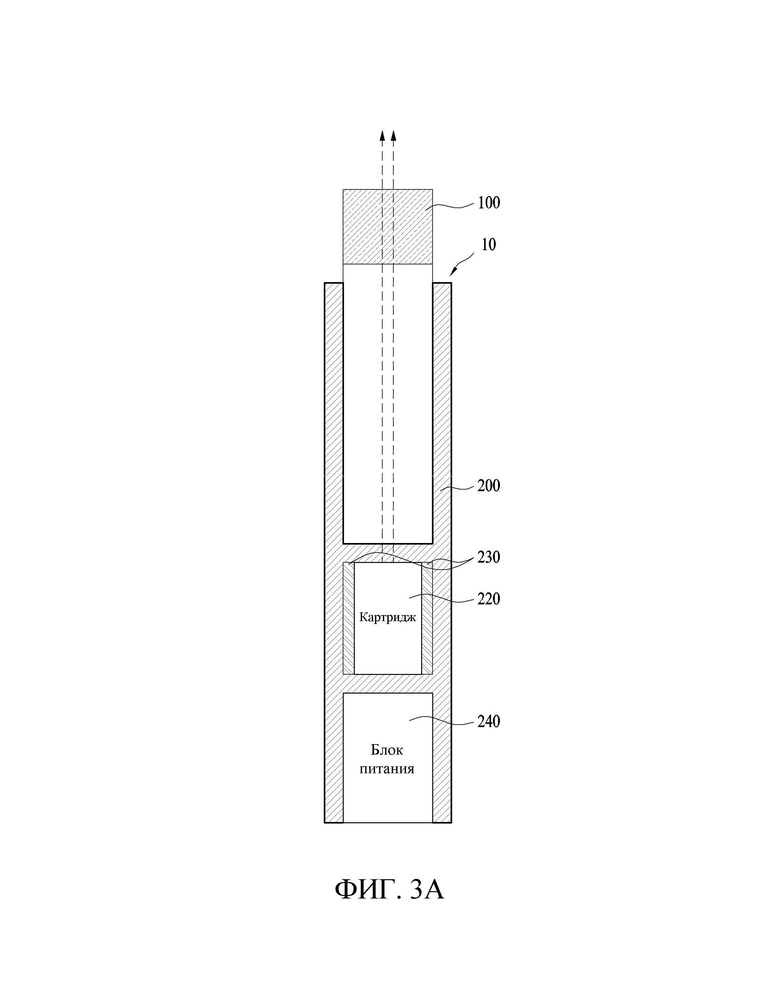

[65] На ФИГ. 3a и 3b изображена система 10 для генерирования аэрозоля согласно некоторым примерным вариантам осуществления изобретения, и в качестве примера показано состояние, в котором стержень 100 для приема среды помещен в устройство 200 для генерирования аэрозоля. На ФИГ. 3a изображена система 10 для генерирования аэрозоля, в которой картридж 220 и нагреватель 230 расположены параллельно, а на ФИГ. 3b изображена система 10 для генерирования аэрозоля, в которой картридж 220 и нагреватель 230 расположены последовательно.

[66] Как показано на ФИГ. 3a и 3b, система 10 для генерирования аэрозоля может генерировать аэрозоль путем нагрева жидкой композиции внутри картриджа 220 нагревателем 230 устройства 200 для генерирования аэрозоля, и никотин может быть сгенерирован при опосредованном нагреве частиц P суспензии среды (например, частиц P табачной суспензии) аэрозолем, проходящим через стержень 100 для приема среды. Как было указано выше, минимальная температура никотина для передачи (т.е. наинизшая температура, при которой никотин преобразуется в аэрозоль), снижается регулятором pH, содержащимся в сегменте 126 полости, что позволяет передавать никотин (то есть никотин может быть преобразован в аэрозоль из частиц P суспензии среды и передан в направлении вниз) при относительно низкой температуре по сравнению с вариантом, когда никотин передают при сжигании табачных листьев. Сгенерированный никотин может быть доставлен пользователю по пути потока воздуха (см. направления стрелок на ФИГ. 3а и 3b) вместе с аэрозолем.

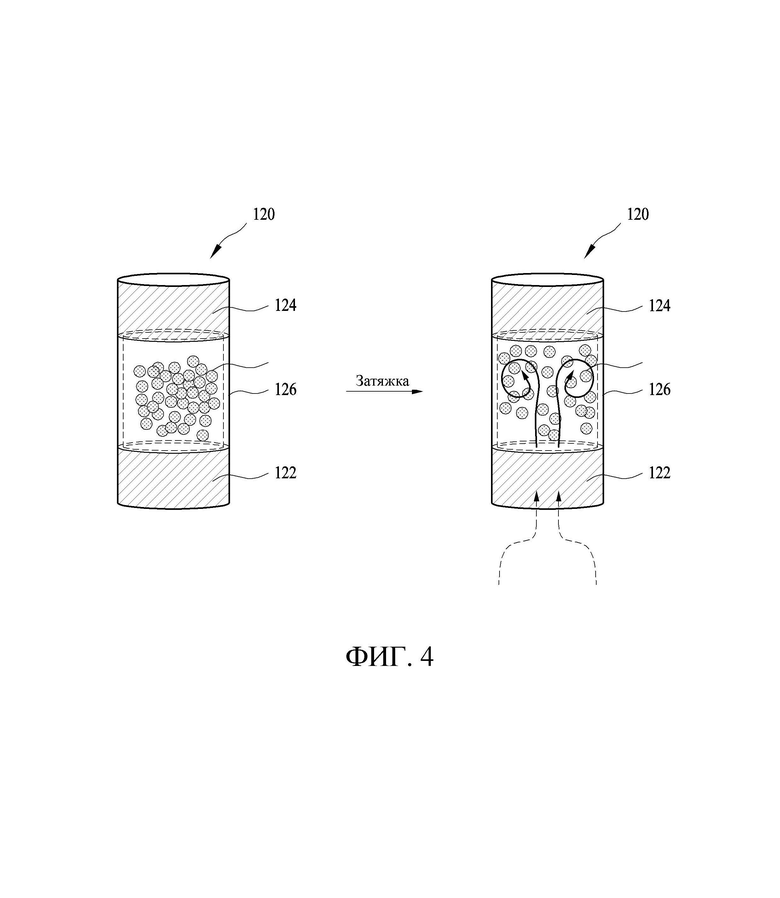

[67] На ФИГ. 4 изображена схема состояния, в котором завихрение образуется в стержне 100 для приема среды согласно примерному варианту осуществления изобретения. При выполнении определенных условий в сегменте 126 полости во время затяжки образуется завихрение, что позволяет смешивать и равномерно нагревать несколько частиц P суспензии среды (например, частиц P суспензии табака). Когда поток воздуха, инициированный затяжкой, столкнется с несколькими частицами P табачной суспензии, перемещаемыми вниз под действием затяжки, может быть сформирован неравномерный поток воздуха и, соответственно, завихрение. Кроме того, несколько частиц P табачной суспензии могут быть хорошо перемешаны и равномерно нагреты образовавшимся завихрением. В этом случае можно уменьшить жженый привкус и улучшить вкус курения.

[68] Условием для возникновения завихрения является достаточное пустое пространство в сегменте 126 полости отдельно от суспензии. По результатам эксперимента подтвердилось, что если плотность табачной суспензии P меньше или равна примерно 1,2 г/см³, вероятность образования завихрения относительно высока, и если диаметр табачной суспензии P меньше или равен примерно 1,2 мм, вероятность образования завихрения относительно высока.

[69] Хотя настоящее описание содержит определенные примеры, специалисту в данной области техники очевидно, что различные изменения формы и деталей могут быть внесены в эти примеры без отклонения от идеи и объема формулы изобретения и ее эквивалентов. Описание описанных примеров носит описательный, а не ограничительный характер. Описания признаков или аспектов в каждом примере следует рассматривать как применимые к аналогичным признакам или аспектам в других примерах. Подходящие результаты могут быть достигнуты, если описанные методики будут выполняться в другом порядке, и/или если компоненты описанной системы, архитектуры, устройства или схемы будут скомбинированы другим способом и/или заменены или дополнены другими компонентами или их эквивалентами.

[70] Соответственно, прочие варианты осуществления изобретения остаются в пределах объема следующей формулы изобретения.

Группа изобретений относится к устройствам для генерирования аэрозоля. Технический результат – повышение гигиеничности и обеспечение однородности аромата. Устройство для генерирования аэрозоля содержит приемник, стержень для приема среды, выполненный с возможностью размещения в приемнике сменным образом и содержащий среду, испаритель, генерирующий аэрозоль и блок питания для подачи питания, необходимого для нагрева испарителя. При этом среда, содержащаяся в стержне для приема среды, переносится аэрозолем, проходящим через стержень для приема среды. Стержень для приема среды содержит: первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, второй сегмент фильтра, расположенный ниже первого сегмента фильтра, сегмент полости, расположенный между первым сегментом фильтра и вторым сегментом фильтра и фильтрующую часть стержня, расположенную на нижнем конце стержня для приема среды. При этом сегмент полости содержит регулятор щелочного показателя pH и среда выполнена в виде суспензии. 2 н. и 9 з.п. ф-лы, 7 ил.

1. Устройство для генерирования аэрозоля, содержащее:

приемник;

стержень для приема среды, выполненный с возможностью размещения в приемнике сменным образом и содержащий среду;

испаритель, генерирующий аэрозоль; и

блок питания для подачи питания, необходимого для нагрева испарителя,

при этом среда, содержащаяся в стержне для приема среды, переносится аэрозолем, проходящим через стержень для приема среды,

стержень для приема среды содержит:

первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды;

второй сегмент фильтра, расположенный ниже первого сегмента фильтра;

сегмент полости, расположенный между первым сегментом фильтра и вторым сегментом фильтра; и

фильтрующую часть стержня, расположенную на нижнем конце стержня для приема среды, при этом

сегмент полости содержит регулятор щелочного показателя pH и среда выполнена в виде суспензии.

2. Устройство для генерирования аэрозоля по п. 1, в котором среда представляет собой табачную суспензию.

3. Устройство для генерирования аэрозоля по п. 2, в котором табачную суспензию изготавливают способом сжатия.

4. Устройство для генерирования аэрозоля по п. 1, в котором стержень для приема среды представляет собой одноразовую сигарету.

5. Устройство для генерирования аэрозоля по п. 1, в котором испаритель содержит:

картридж резервуар для хранения жидкости, предназначенный для хранения жидкой композиции, генерирующей аэрозоль;

средство передачи жидкости, облегчающее передачу жидкой композиции; и

нагреватель для нагрева жидкой композиции.

6. Устройство для генерирования аэрозоля по п. 5, в котором жидкая композиция в испарителе дополнительно содержит ароматизирующий агент.

7. Устройство для генерирования аэрозоля по п. 5, в котором температура нагрева нагревателя составляет 270°С и менее.

8. Стержень для приема среды для устройства для генерирования аэрозоля, содержащий:

первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды;

второй сегмент фильтра, расположенный ниже первого сегмента фильтра; и

сегмент полости, расположенный между первым сегментом фильтра и вторым сегментом фильтра и содержащий суспензию среды и регулятор pH, при этом

регулятор pH содержит щелочную соль.

9. Стержень для приема среды по п. 8, дополнительно содержащий фильтрующую часть стержня, расположенную на нижнем конце стержня для приема среды и содержащую охлаждающий сегмент и сегмент мундштука.

10. Стержень для приема среды по п. 9, в котором сегмент мундштука содержит капсулу с ароматизирующим агентом.

11. Стержень для приема среды по п. 8, в котором первый сегмент фильтра и второй сегмент фильтра содержат бумажный материал.
