УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СТЕРЖЕНЬ ДЛЯ ПРИЕМА СРЕДЫ Российский патент 2025 года по МПК A24F40/00 A24D1/20

Область техники

[1] Один или несколько вариантов осуществления изобретения относятся к устройству для генерирования аэрозоля и стержню для приема среды.

Предшествующий уровень техники

[2] В последнее время возрос спрос на альтернативные изделия, преодолевающие недостатки, присущие традиционным сигаретам. Например, растет потребность в устройствах (например, электронных сигаретах), генерирующих аэрозоль посредством электрического нагревания сигаретных стиков. Соответственно, в настоящее время ведутся активные исследования устройств для генерирования аэрозоля с электрическим нагревом и сигаретных стиков (или изделий для генерирования аэрозоля), устанавливаемых в них. Например, в опубликованном корейском патенте № 10-2017-0132823 раскрыт аспиратор вкусо-ароматизирующего агента несгораемого типа, блок вкусо-ароматизирующего агента и блок распыления.

Раскрытие данного изобретения

Технические цели

[3] В одном из аспектов предложено устройство для генерирования аэрозоля и стержень для приема среды, предназначенный для переноса никотина посредством непрямого нагрева среды аэрозолем.

[4] В одном из аспектов предложено устройство для генерирования аэрозоля и стержень для приема среды (например, сигарета), повышающие гигиеничность путем получения электронной сигареты с непрямым нагревом (ненагреваемого типа) с использованием одноразового стика и обеспечивающие однородность вкуса и аромата во время переноса никотина.

Технические решения

[5] Согласно одному из аспектов, предложено устройство для генерирования аэрозоля, содержащее приемник для размещения стержня для приема среды с возможностью замены, распылитель, генерирующий аэрозоль, и блок питания для передачи питания, требуемого для нагрева распылителя, причем аэрозоль, генерируемый в распылителе устройства для генерирования аэрозоля, проходит через стержень для приема среды, помещенный в приемник таким образом, чтобы переносить среду из суспензии среды, содержащейся в сегменте фильтра стержня для приема среды, под действием тепла аэрозоля.

[6] Согласно другому аспекту, предложен стержень для приема среды, содержащий первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, второй сегмент фильтра, расположенный ниже первого сегмента фильтра и содержащий суспензию среды, и фильтрующую часть стержня, расположенную ниже второго сегмента фильтра и содержащую охлаждающий сегмент и сегмент мундштука.

[7] Стержень для приема среды может содержать щелочной регулятор pH.

[8] Стержень для приема среды может содержать табачную суспензию и может быть изготовлен путем гранулирования сжатием.

[9] Стержень для приема среды может представлять собой одноразовую сигарету.

[10] Распылитель может содержать резервуар для хранения жидкости, предназначенный для хранения материала жидкой композиции, генерирующего аэрозоль при нагревании, нагреватель для нагрева материала жидкой композиции и средство передачи жидкости, передающее материал жидкой композиции из резервуара для хранения жидкости в нагреватель.

[11] Второй сегмент фильтра, содержащий суспензию среды, может быть получен путем нанесения связующего вещества на одну поверхность фильтрующего элемента, размещения множества частиц суспензии среды на одной поверхности фильтрующего элемента, на которую нанесено связующее вещество, многократного складывания фильтрующего элемента и обертывания сложенного фильтрующего элемента оберткой.

[12] Стержень для приема среды, используемый с устройством для генерирования аэрозоля согласно иллюстративному варианту осуществления изобретения, может содержать первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, и второй сегмент фильтра, расположенный ниже первого сегмента фильтра и содержащий суспензию среды, фильтрующий элемент и регулятор pH.

[13] Регулятор рН может представлять собой щелочную соль.

[14] Стержень для приема среды может дополнительно содержать фильтрующую часть стержня, расположенную ниже второго сегмента фильтра и содержащую охлаждающий сегмент и сегмент мундштука.

[15] Первый сегмент фильтра и второй сегмент фильтра могут содержать ацетатный материал.

Полезные эффекты изобретения

[16] Устройство для генерирования аэрозоля и стержень для приема среды согласно иллюстративному варианту осуществления изобретения могут переносить никотин путем непрямого нагрева среды аэрозолем.

[17] Устройство для генерирования аэрозоля и стержень для приема среды согласно иллюстративному варианту осуществления изобретения могут повышать гигиеничность путем получения электронной сигареты с непрямым нагревом (ненагреваемого типа), использующей одноразовый стик и обеспечивающей постоянство вкуса и аромата во время переноса никотина.

[18] Эффекты устройства для генерирования аэрозоля и стержня для приема среды согласно иллюстративному варианту осуществления изобретения не ограничиваются описанными выше, и другие эффекты, не упомянутые в тексте, могут быть очевидны специалистам в данной области техники из нижеследующего описания.

Краткое описание чертежей

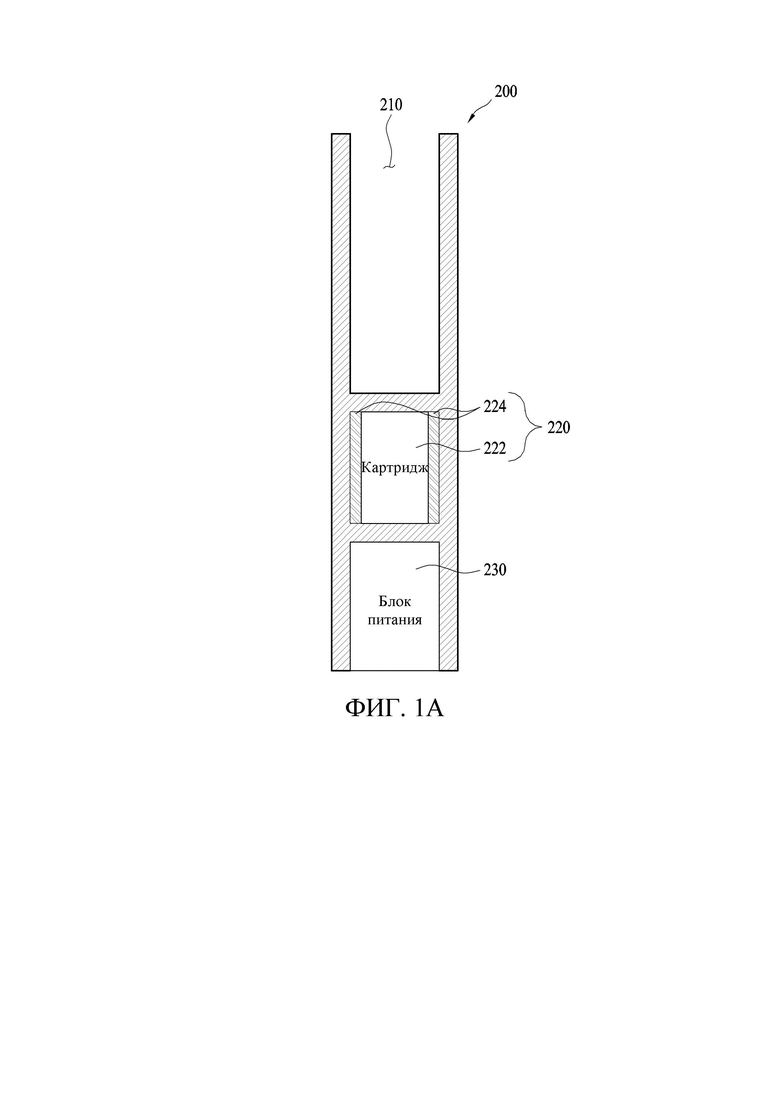

[19] На ФИГ. 1a схематично изображено устройство для генерирования аэрозоля согласно иллюстративному варианту осуществления изобретения.

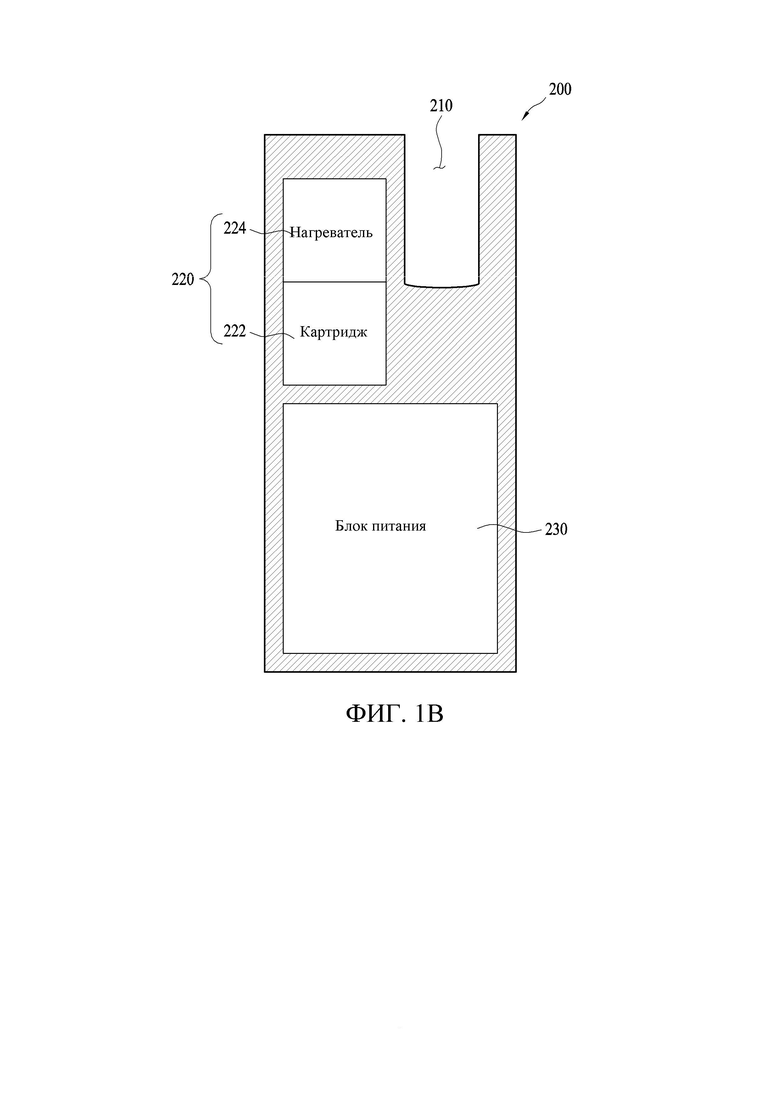

[20] На ФИГ. 1b схематично изображено устройство для генерирования аэрозоля согласно другому иллюстративному варианту осуществления изобретения.

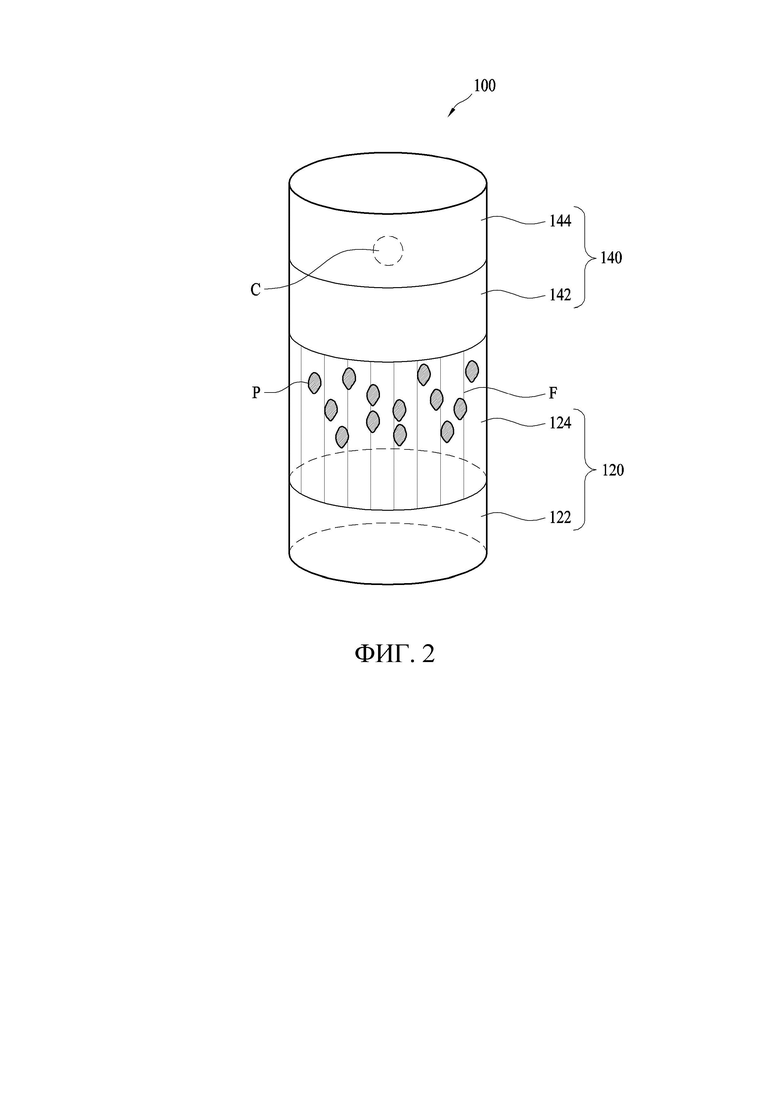

[21] На ФИГ. 2 схематично изображена структура стержня для приема среды согласно иллюстративному варианту осуществления изобретения.

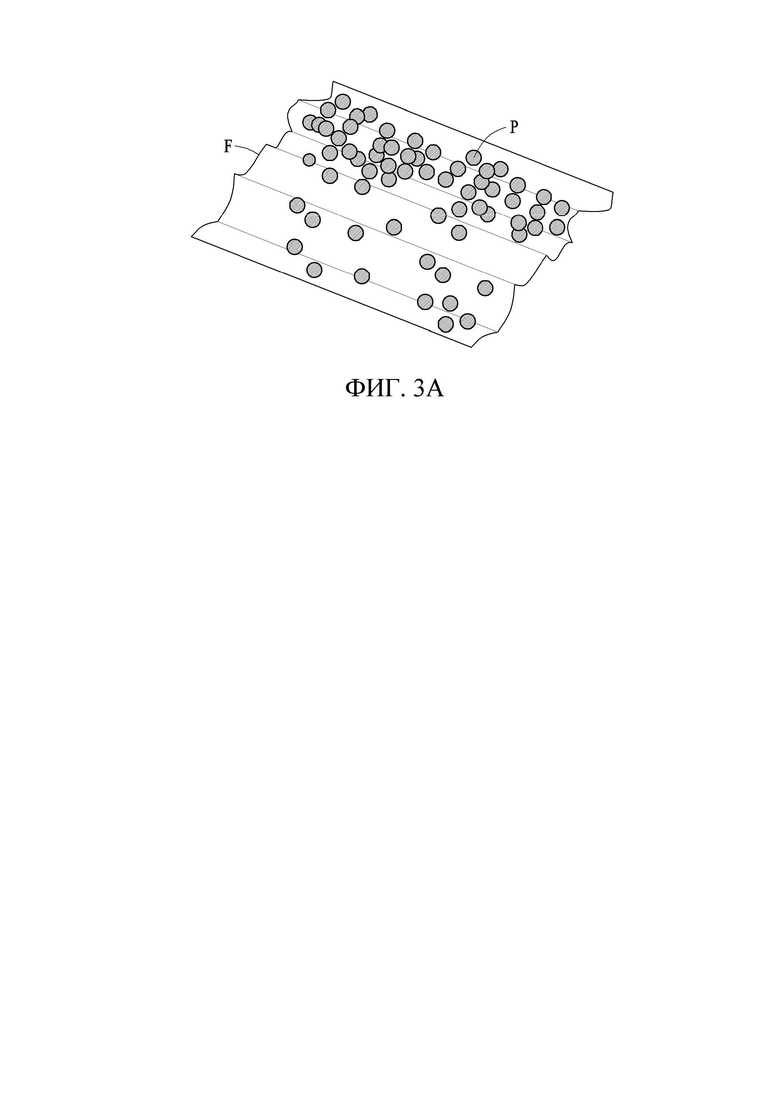

[22] На ФИГ. 3a схематично изображено состояние, в котором множество частиц суспензии среды расположено на фильтрующем элементе второго сегмента фильтра согласно иллюстративному варианту осуществления изобретения.

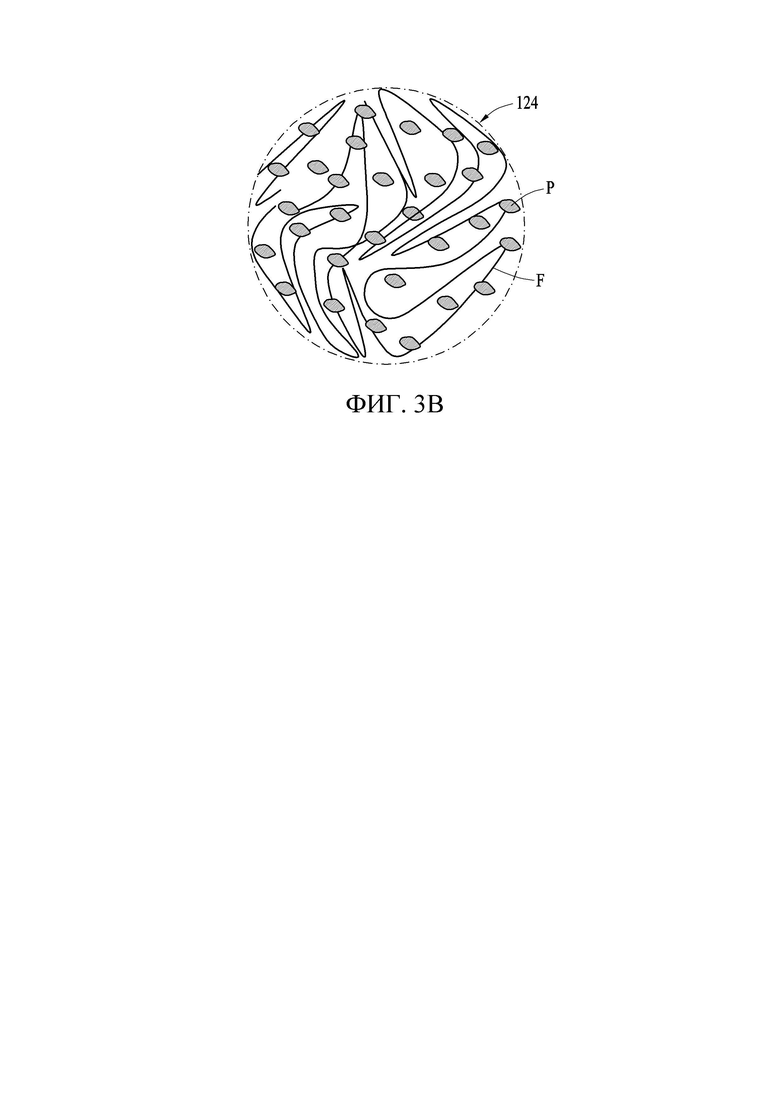

[23] На ФИГ. 3b в разрезе изображено состояние, в котором множество частиц суспензии среды расположено внутри фильтрующего элемента второго сегмента фильтра согласно иллюстративному варианту осуществления изобретения.

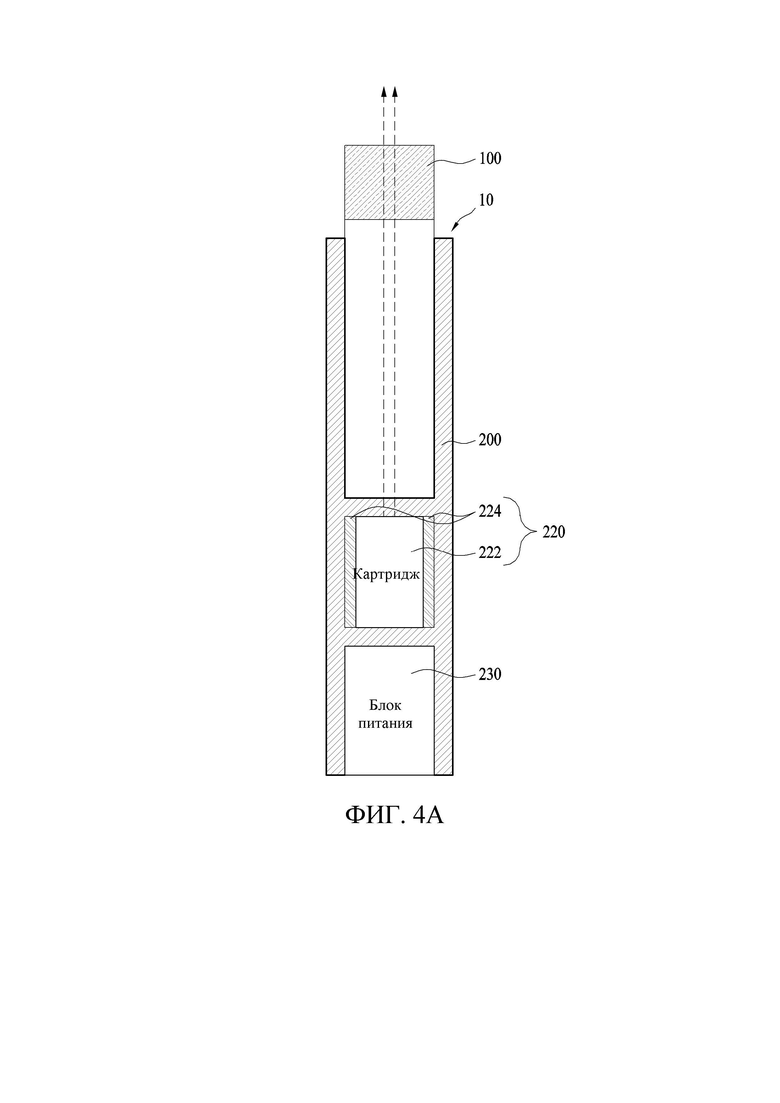

[24] На ФИГ. 4a схематично изображена структура стержня для приема среды согласно иллюстративному варианту осуществления изобретения.

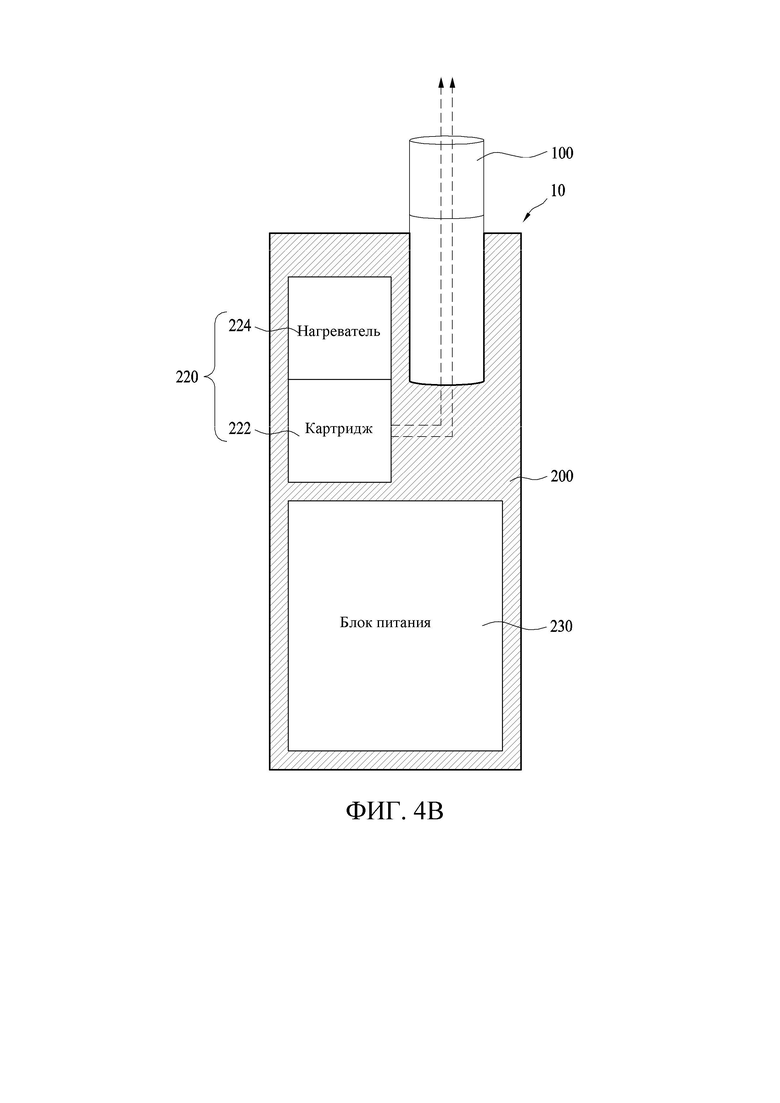

[25] На ФИГ. 4b схематично изображена структура стержня для приема среды согласно другому иллюстративному варианту осуществления изобретения.

Лучший вариант

[26] Ниже подробно раскрыты иллюстративные варианты осуществления изобретения со ссылкой на прилагаемые чертежи. Тем не менее, в иллюстративные варианты осуществления изобретения могут быть внесены различные изменения и модификации. В данном случае иллюстративные варианты осуществления изобретения не считаются ограниченными раскрытием. Следует считать, что иллюстративные варианты осуществления изобретения содержат любые изменения, эквиваленты и замены в рамках идеи и технического объема раскрытия.

[27] Терминология, используемая в данном документе, предназначена только для описания определенных иллюстративных вариантов осуществления изобретения и не ограничивает эти варианты. Форма единственного числа подразумевает как единственное, так и множественное число существительных, за исключением случаев, когда контекстом явно определено иное. Кроме того, следует понимать, что термины «содержит/содержащий» и/или «включает/включающий», когда они используются в данном описании изобретения, определяют наличие указанных функций, целых чисел, шагов, операций, элементов и/или компонентов, но не исключают наличие или добавление одной или нескольких других функций, целых чисел, шагов, операций, элементов, компонентов и/или их групп.

[28] Если не указано иное, все термины, включая технические и научные, используемые в настоящем документе, имеют значение, обычно используемое специалистами в области техники, к которой относятся иллюстративные варианты осуществления данного изобретения. Кроме того, термины, такие как те, которые определены в обычно используемых словарях, должны интерпретироваться как имеющие значение, которое согласуется с их значением в контексте уровня техники, и не будут интерпретироваться в идеализированном или чрезмерно формальном смысле, если это явно не определено в тексте.

[29] При раскрытии примеров со ссылкой на сопроводительные чертежи подобные ссылочные обозначения относятся к подобным составляющим элементам, и любое повторное раскрытие, относящееся к ним, будет опущено. В раскрытии иллюстративных вариантов осуществления изобретения подробное описание известных родственных структур или функций будет опущено, если такое описание может привести к неоднозначному толкованию настоящего изобретения.

[30] Кроме того, при описании компонентов настоящего изобретения могут использоваться такие термины, как «первый», «второй», A, B, (a), (b) и т.п. Эти термины используются только для различения составляющих элементов, и природа, последовательность или порядок составляющих элементов не ограничиваются этими терминами. Когда один составляющий элемент раскрывают как «соединенный», «связанный» или «присоединенный» к другому составляющему элементу, следует понимать, что один составляющий элемент может быть соединен или присоединен непосредственно к другому составляющему элементу, и промежуточный составляющий элемент также может быть «соединен», «связан» или «присоединен» к составляющим элементам.

[31] Составляющий элемент, функция которого совпадает с функцией составляющего элемента, входящего в какой-либо из иллюстративных вариантов осуществления изобретения, будет раскрыт с использованием того же названия в других иллюстративных вариантах осуществления изобретения. Если не указано обратное, конфигурация, раскрытая в любом из иллюстративных вариантов осуществления изобретения, может быть применена к другим иллюстративным вариантам осуществления изобретения, и конкретное описание повторяющейся конфигурации будет опущено.

[32] В нижеследующих вариантах осуществления изобретения под «увлажнителем» может пониматься материал, который может способствовать образованию видимого дыма и/или аэрозоля. Например, увлажнитель может представлять собой глицерин, пропиленгликоль, этиленгликоль, дипропиленгликоль, диэтиленгликоль, триэтиленгликоль, тетраэтиленгликоль или олеиловый спирт, а также иные вещества. В уровне техники увлажнитель может называться взаимозаменяемо: образующим аэрозоль агентом, смачивающим агентом и т.п.

[33] В нижеследующих вариантах осуществления изобретения термин «образующий аэрозоль субстрат» может означать материал, способный образовывать аэрозоль. Аэрозоль может содержать летучее соединение. Образующий аэрозоль субстрат может быть в твердой либо жидкой форме.

[34] Например, твердый образующий аэрозоль субстрат может содержать твердый материал на основе табачного сырья, такой как восстановленный табачный лист, резаный табак и гомогенизированный табак, и т.п., а жидкий образующий аэрозоль субстрат может содержать материал жидкой композиции на основе никотина, экстрактов табака и/или различных вкусо-ароматизирующих агентов. Тем не менее, объем настоящего изобретения не ограничивается такими примерами.

[35] В нижеследующих иллюстративных вариантах осуществления изобретения «устройство для генерирования аэрозоля» может означать устройство, генерирующее аэрозоль с использованием образующего аэрозоль субстрата для генерирования аэрозоля, который может поступать непосредственно в легкие пользователя через рот.

[36] В следующих вариантах осуществления изобретения «стержень для приема среды» может означать изделие, в которое помещают среду. В данном случае под «средой» понимают табачный материал, образующий никотин при нагревании. Репрезентативным примером стержня для приема среды может служить сигарета, но объем настоящего изобретения не ограничивается этим вариантом.

[37] В нижеследующих вариантах осуществления изобретения под выражениями «выше» или «в направлении вверх» могут пониматься направления от области полости рта пользователя (курильщика), а под выражениями «ниже» или «в направлении вниз» могут пониматься направления к области полости рта пользователя. Термины «выше» и «ниже» могут использоваться для описания относительных положений элементов, в том числе стержня для приема среды. Например, в стержне 100 для приема среды, изображенном на ФИГ. 2, часть 120 стержня с суспензией расположена выше или в направлении вверх от фильтрующей части 140 стержня, и фильтрующая часть 140 стержня расположена ниже или в направлении вниз от части 120 стержня с суспензией.

[38] В следующих иллюстративных вариантах осуществления изобретения под «затяжкой» может пониматься вдыхание пользователем, и вдыхание может означать действие, которое вызывает втягивание дыма в полость рта, полость носа или легкие пользователя через рот или нос пользователя.

[39] Ниже будут описаны различные иллюстративные варианты осуществления изобретения в соответствии с сопроводительными чертежами.

[40] На ФИГ. 1a и 1b схематично изображено устройство для генерирования аэрозоля согласно некоторым иллюстративным вариантам осуществления изобретения. На ФИГ. 1a изображено последовательное расположение картриджа 222 и нагревателя 224, а на ФИГ. 1b изображено параллельное расположение картриджа 222 и нагревателя 224.

[41] Как показано на ФИГ. 1a и 1b, устройство 200 для генерирования аэрозоля согласно иллюстративному варианту осуществления изобретения может содержать корпус, приемник 210 (например, полость) для размещения стержня 100 для приема среды (например, сигареты), распылитель 220 для генерирования аэрозоля и блок 230 питания. В этом случае распылитель 220 может содержать картридж 222, содержащий материал для генерирования аэрозоля, и нагреватель 224 для нагрева материала для генерирования аэрозоля. Хотя в примере на ФИГ. 1a и 1b показаны только соответствующие компоненты, специалистам в данной области техники может быть очевидно, что другие компоненты общего назначения могут быть добавлены к компонентам, показанным на ФИГ. 1a и 1b. Например, устройство 200 для генерирования аэрозоля может дополнительно содержать модуль ввода для получения команды от пользователя и модуль вывода для вывода информации, в частности, состояния устройства, информации о курении и т. п. Далее раскрыт каждый компонент устройства 200 для генерирования аэрозоля.

[42] Корпус может определять внешнюю форму устройства 200 для генерирования аэрозоля. Кроме того, корпус может формировать приемник 210 для размещения стержня 100 для приема среды. Предпочтительно, корпус может быть выполнен из материала, способного защищать внутренние компоненты.

[43] При этом приемник 210 может представлять собой пространство, способное вмещать стержень 100 для приема среды. Приемник 210 может содержать соединительную конструкцию, предназначенную для надежного удержания стержня для приема среды, не допуская его от выпадения, когда стержень 100 для приема среды помещен в приемник 210. Соединительная конструкция может быть реализована посредством прессовой посадки. Кроме того, соединительная конструкция может быть реализована с использованием магнитного материала, электромагнитного материала или иного подобного материала. Кроме того, стержень 100 для приема среды, помещенный в приемник 210, может иметь форму стика или сигареты, выполненной с возможностью замены, как будет описано ниже.

[44] Кроме того, распылитель 220 может дополнительно содержать резервуар для хранения жидкости, средство передачи жидкости (например, фитиль) и нагреватель. Тем не менее, настоящее изобретение не ограничивается этим вариантом, и распылитель 220 может дополнительно содержать другие компоненты. Кроме того, картридж 222 может быть выполнен с возможностью отсоединения от нагревателя 224 или может быть выполнен, как единое целое с нагревателем 224.

[45] В резервуаре для хранения жидкости могут храниться материалы жидкой композиции. Материалы жидкой композиции могут представлять собой жидкость с содержанием табакосодержащих материалов, никотиносодержащих материалов или нетабачных материалов. Например, материалы жидкой композиции могут содержать воду, растворитель, этанол, растительный экстракт (например, табачный экстракт), ароматизатор, образующий аэрозоль агент, вкусо-ароматизирующий агент или смесь витаминов. Ароматизатор может представлять собой ментол, перечную мяту, масло мяты кудрявой, различные фруктовые ароматы и т.п., а также другие компоненты. Вкусо-ароматизирующий агент может содержать компоненты, способные передавать пользователю разнообразные вкусы и ароматы. Смесь витаминов может представлять собой смесь витамина A и/или витамина B и/или витамина С и/или витамина E; возможны и другие варианты. Материалы жидкой композиции могут дополнительно содержать увлажнитель. Увлажнитель может представлять собой глицерин (VG), полипропиленгликоль (PG), сорбит или их смесь; возможны и другие варианты.

[46] Средство передачи жидкости может переносить материал жидкой композиции, хранящийся в резервуаре для хранения жидкости, к нагревателю 224. Например, средство передачи жидкости может представлять собой элемент фитиля, например, хлопковое волокно, керамическое волокно, стекловолокно или пористую керамику; возможны и другие варианты.

[47] После этого нагреватель 224 может нагревать материал жидкой композиции, хранящийся в картридже 222, таким образом, чтобы аэрозоль генерировался из материала жидкой композиции. Например, нагреватель 224 может образовывать аэрозоль путем нагревания материала жидкой композиции, переносимого средством передачи жидкости. Генерируемый аэрозоль может проходить через стержень 100 для приема среды и поступать к пользователю. То есть аэрозоль, образуемый за счет нагрева нагревателя 224, может двигаться по каналу потока воздуха стержня 100 для приема среды, причем канал потока воздуха может быть выполнен с возможностью пропускания аэрозоля, образованного материалом жидкой композиции, хранящейся в картридже, через стержень 100 для приема среды к пользователю. Например, нагреватель 224 может быть изготовлен в виде катушки, керамики, металлической сетки, проводящей нити и т.п.; возможны и другие варианты. Кроме того, температура нагрева нагревателя 224 может составлять 270°C и менее, предпочтительно 240°C и менее, более предпочтительно 200°C и менее. Как будет описано ниже, если суспензия P среды содержит регулятор pH, минимальная температура, допускающая перенос никотина, снижается, что позволяет снизить температуру нагрева нагревателя 224 и, соответственно, получить более высокую электрическую эффективность системы для генерирования аэрозоля.

[48] Для справки, в уровне техники картридж 222 и нагреватель 224 могут совместно называться различными терминами, в частности, картомайзером, распылителем, испарителем и т. п.

[49] Кроме того, блок 230 питания может подавать питание, необходимое для работы устройства 200 для генерирования аэрозоля. Например, блок 230 питания может подавать питание, позволяющее нагревателю 224 нагревать стержень 100 для приема среды. Кроме того, блок 230 питания может подавать питание, необходимое для работы электрических компонентов, таких как дисплей (не показанный на фигуре), датчик (не показанный на фигуре) и мотор (не показанный на фигуре), установленных в устройстве 200 для генерирования аэрозоля.

[50] Далее стержень 100 для приема среды согласно некоторым иллюстративным вариантам осуществления изобретения будет раскрыт со ссылкой на ФИГ. 2.

[51] На ФИГ. 2 схематично изображена структура стержня 100 для приема среды в соответствии с некоторыми иллюстративными вариантами осуществления изобретения.

[52] Как показано на ФИГ. 2, стержень 100 для приема среды может содержать часть 120 стержня с суспензией и фильтрующую часть 140 стержня. Кроме того, стержень 100 для приема среды может содержать среду в виде суспензии, восстановленного табака, обычных нарезанных табачных листьев и т.п. Например, стержень 100 для приема среды может содержать среду в виде суспензии. Если среда помещена в стержень 100 для приема среды в форме частиц суспензии, количество никотина, переносимого в полость рта пользователя за одну затяжку, может быть равномерным по сравнению со случаем, в котором среда представляет собой обычные нарезанные табачные листья или иные подобные материалы. Кроме того, если среда в виде суспензии (например, частицы P суспензии) помещена в фильтр стержня 100 для приема среды, можно улучшить дисперсность среды и, тем самым, обеспечить однородный вкус курения для потребителей. Кроме того, стержень 100 для приема среды может дополнительно содержать обертку для обертывания стержня. Хотя в примере на ФИГ. 2 показаны только соответствующие компоненты, специалистам в данной области техники может быть очевидно, что другие компоненты общего назначения могут быть добавлены к компонентам, показанным на ФИГ. 2. Ниже будет раскрыт каждый компонент стержня 100 для приема среды.

[53] Часть 120 стержня с суспензией содержит суспензию P среды или сегмент, содержащий суспензию P среды, и может подавать табачные компоненты, такие как никотин, или компоненты, которые обеспечивают вкус курения при нагревании. Часть 120 стержня с суспензией можно нагревать нагревателем непосредственно или не прямым образом потоком горячего аэрозоля. Кроме того, как показано на ФИГ. 2, часть 120 стержня с суспензией может содержать сегмент фильтра, предпочтительно первый сегмент 122 фильтра и второй сегмент 124 фильтра.

[54] Первый сегмент 122 фильтра может быть расположен на верхнем конце стержня 100 для приема среды. Первый сегмент 122 фильтра может выполнять функцию предотвращения выпадения суспензии P и обеспечивать расположение сегмента, содержащего суспензию P, в соответствующем положении в устройстве 200 для генерирования аэрозоля, когда стержень 100 для приема среды помещен в устройство 200 для генерирования аэрозоля. Кроме того, первый сегмент 122 фильтра может предотвращать поступление сжиженного аэрозоля в устройство 200 для генерирования аэрозоля. Первый сегмент 122 фильтра может представлять собой бумажный фильтр или ацетатный фильтр. Предпочтительно, фильтрующий материал может быть расположен в продольном направлении для обеспечения непрерывного канала потока воздуха, но возможны и другие варианты.

[55] Второй сегмент 124 фильтра может быть расположен ниже первого сегмента 122 фильтра. Второй сегмент 124 фильтра может содержать среду в виде частиц суспензии, восстановленного табака, обычного резаного табака и т.п. Например, среда может быть в форме суспензии. Суспензия P среды может представлять собой, в частности, табачную или никотиновую суспензию, но возможны и другие варианты. Кроме того, второй сегмент 124 фильтра может дополнительно выполнять функцию фильтрации, охлаждения или иную подобную функцию по отношению к аэрозолю. Второй сегмент 124 фильтра может представлять собой бумажный фильтр или ацетатный фильтр. Предпочтительно, фильтрующий материал может быть расположен в продольном направлении для обеспечения непрерывного канала потока воздуха, но возможны и другие варианты.

[56] На ФИГ. 3a схематично изображено состояние, в котором множество частиц P суспензии среды расположено на фильтрующем элементе F второго сегмента 124 фильтра согласно некоторым иллюстративным вариантам осуществления изобретения. На ФИГ. 3b в разрезе изображено состояние, в котором множество частиц P суспензии среды расположено внутри фильтрующего элемента F второго сегмента 124 фильтра согласно некоторым иллюстративным вариантам осуществления изобретения. Стержень 100 для приема среды, в котором сегмент 124 фильтра и множество частиц P суспензии среды, изображенных на ФИГ. 3a и 3b, расположены вместе, содержит меньше сегментов по сравнению со структурой, в которой частицы суспензии среды расположены в полости, то есть позволяет легко размещать частицы суспензии среды в стержне, что упрощает процесс изготовления.

[57] Согласно ФИГ. 3a и 3b фильтрующий элемент F, входящий в состав второго сегмента 124 фильтра, может представлять собой гофрированный фильтрующий лист. Фильтрующий лист может быть размещен во втором сегменте 124 фильтра таким образом, что множество частиц P суспензии среды неравномерно распределяют по фильтрующему листу, после чего фильтрующий лист складывают несколько раз.

[58] Точнее говоря, как показано на ФИГ. 3a, среда может быть расположена на фильтрующем листе для формирования второго сегмента 124 фильтра, и среда может предпочтительно представлять собой множество частиц P суспензии среды. Поскольку округлость частиц суспензии снижается (то есть, частицы суспензии имеют неправильную форму), множество частиц P суспензии среды может быть равномерно распределено по фильтрующему листу, поскольку множество частиц P суспензии среды надежно закреплены на фильтрующем листе. Тем не менее, в этом случае может повыситься вероятность загрязнения внешней части сегмента фильтра или иного подобного элемента мелкодисперсным порошком, образующимся в результате разрушения части частиц P суспензии среды в процессе изготовления. Соответственно, округлость частиц P суспензии предпочтительно может составлять от 30% до 90%, более предпочтительно от 60% до 90%. Кроме того, как показано на ФИГ. 3b, второй сегмент 124 фильтра может быть сформирован путем складывания фильтрующего листа, на который несколько раз была нанесена суспензия P среды в продольном направлении, и обертывания фильтрующего листа оберткой (не показанной на фигуре). Такое заполнение средой стержня 100 для приема среды позволяет повысить постоянство вкуса при курении, поскольку среда равномерно распределена в поперечном сечении стержня 100 для приема среды без смещения или перекоса.

[59] При этом на одну поверхность фильтрующего листа может быть нанесено связующее вещество для улучшения адгезии между суспензией P среды и фильтрующим листом. То есть второй сегмент 124 фильтра может быть сформирован путем нанесения связующего вещества на одну поверхность фильтрующего листа, распределения множества частиц P суспензии среды на одной поверхности фильтрующего элемента F, многократного складывания фильтрующего элемента таким образом, чтобы множество частиц P суспензии среды были расположены в пространстве между сложенными частями фильтрующих элементов F, и обертывания фильтрующего элемента F оберткой (не показанной на фигуре).

[60] Кроме того, второй сегмент 124 фильтра может содержать регулятор pH. Предпочтительно, регулятор pH может представлять собой щелочную соль, например, карбонат калия, гидрокарбонат натрия, оксид кальция и т.п.; возможны и другие варианты. Кроме того, можно выбрать и использовать регулятор pH, вызывающий наименьший неприятный запах во время затяжки. Если регулятор pH входит в состав второго сегмента 124 фильтра, pH частиц P табачной суспензии, содержащихся во втором сегменте 124 фильтра, увеличивается, то есть даже если среду нагревают до относительно низкой температуры, из частиц табачной суспензии может быть перенесено достаточное количество никотина. Соответственно, в результате никотин можно переносить за счет доставки небольшого количества тепла, передаваемого табачной суспензии горячим аэрозолем, генерируемым картриджем 222 и движущимся по каналу потока воздуха к стержню 100 для приема среды, без непосредственного нагрева второго сегмента 124 фильтра. Регулятор рН может быть введен в саму суспензию путем примешивания в процессе изготовления суспензии P среды или может быть размещен отдельно от суспензии P среды. Кроме того, регулятор pH может временно улучшить адгезию суспензии P среды к фильтрующему листу при нанесении на фильтрующий лист вместо связующих материалов.

[61] Суспензия P среды, в частности, табачная суспензия, может быть изготовлена способом гранулирования сжатием. Процесс гранулирования сжатием соответствует влажной фазе, и скорость переноса никотина из полученных частиц табачной суспензии относительно выше, чем в процессе гранулирования в псевдоожиженном слое. Соответственно, если температура нагрева суспензии P относительно низка, для переноса никотина может быть более выгодным использование табачной суспензии P, изготовленной гранулированием сжатием, по сравнению с табачной суспензией P, изготовленной гранулированием в псевдоожиженном слое.

[62] Фильтрующая часть 140 стержня может быть расположена ниже части 120 стержня с суспензией и может выполнять функцию фильтрации аэрозоля. Для этого фильтрующая часть 140 стержня может содержать фильтрующие материалы, такие как бумага, волокно из ацетата целлюлозы и т. п. Фильтрующая часть 140 стержня может дополнительно содержать обертку, обертывающую фильтрующие материалы.

[63] Фильтрующая часть 140 стержня может содержать охлаждающий сегмент 142 и сегмент 144 мундштука. Охлаждающий сегмент 142 может выполнять функцию охлаждения аэрозоля, а сегмент 144 мундштука может выполнять функцию фильтрации аэрозоля.

[64] Кроме того, фильтрующая часть 140 стержня может быть изготовлена с возможностью генерирования ароматов. Например, вкусо-ароматическая жидкость может быть распылена на фильтрующую часть 140 стержня, или же волокна, на которые нанесена вкусо-ароматическая жидкость, могут быть вставлены в фильтрующую часть 140 стержня. Как показано на ФИГ. 2, сегмент 144 мундштука может содержать капсулу C со вкусо-ароматизирующим агентом. В некоторых случаях фильтрующая часть 140 стержня может дополнительно содержать по меньшей мере один сегмент, выполняющий другую функцию.

[65] Стержень 100 для приема среды, раскрытый выше, может представлять собой одноразовую сигарету, вводимую в устройство 200 для генерирования аэрозоля и выбрасываемую после однократного использования. Если стержень 100 для приема среды рассчитан на одноразовое использование, однородность и устойчивость вкуса при курении может быть выше, чем у многоразового картриджа, рассчитанного на 50-100 затяжек. Кроме того, если стержень 100 для приема среды рассчитан на одноразовое использование, можно повысить гигиеничность по сравнению с вариантом, в котором стержень 100 для приема среды рассчитан на многоразовое использование.

[66] На ФИГ. 4a и 4b изображена система 10 для генерирования аэрозоля согласно некоторым иллюстративным вариантам осуществления изобретения, и в качестве примера показано состояние, в котором стержень 100 для приема среды помещен в устройство 200 для генерирования аэрозоля. На ФИГ. 4a изображена система 10 для генерирования аэрозоля, в которой картридж 222 и нагреватель 224 расположены последовательно, а на ФИГ. 4b изображена система 10 для генерирования аэрозоля, в которой картридж 222 и нагреватель 224 расположены параллельно.

[67] Как показано на ФИГ. 4a и 4b, система 10 для генерирования аэрозоля согласно настоящему изобретению может генерировать аэрозоль путем нагревания материала жидкой композиции в картридже 222 при помощи нагревателя 224 устройства 200 для генерирования аэрозоля. Кроме того, никотин можно генерировать при пропускании генерируемого аэрозоля через стержень 100 для приема среды и частицы P суспензии среды, тем самым нагревая частицы табачной суспензии непрямым образом. Как было описано выше, минимальную температуру переноса никотина снижает регулятор рН, содержащийся во втором сегменте 124 фильтра, то есть перенос никотина возможен даже в том случае, когда частицы табачной суспензии нагревают до относительно низкой температуры по сравнению со случаем, в котором никотин переносят путем сжигания табачных листьев. Генерируемый никотин может быть доставлен пользователю по каналу потока воздуха (см. направления стрелок на ФИГ. 4a и 4b) с аэрозолем.

[68] Хотя настоящее описание содержит конкретные примеры, специалисту в данной области техники очевидно, что различные изменения формы и деталей могут быть внесены в эти примеры без отклонения от идеи и объема формулы изобретения и ее эквивалентов. Раскрытие описанных примеров носит описательный, а не ограничительный характер. Описания признаков или аспектов в каждом примере следует рассматривать как применимые к аналогичным признакам или аспектам в других примерах. Подходящие результаты могут быть достигнуты, если раскрытые способы будут выполняться в другом порядке, и/или если компоненты раскрытой системы, архитектуры, устройства или схемы будут скомбинированы другим способом и/или заменены или дополнены другими компонентами или их эквивалентами.

[69] Соответственно, прочие варианты осуществления изобретения остаются в пределах объема следующей формулы изобретения.

Группа изобретений относится к устройству для генерирования аэрозоля и стержню для приема среды устройства для генерирования аэрозоля. Устройство для генерирования аэрозоля содержит приемник для размещения стержня для приема среды с возможностью замены, распылитель, генерирующий аэрозоль, и блок питания для передачи питания, требуемого для нагрева распылителя, в котором аэрозоль, генерируемый в распылителе, проходит через стержень для приема среды, введенный в приемник таким образом, чтобы переносить среду из суспензии среды, содержащейся в сегменте фильтра стержня для приема среды, под действием тепла аэрозоля. Суспензия среды содержит табачную суспензию и изготовлена путем гранулирования сжатием. Обеспечивается повышение скорости переноса никотина из табачной суспензии даже при низкой температуре нагрева. 2 н. и 8 з.п. ф-лы, 7 ил.

1. Устройство для генерирования аэрозоля, содержащее приемник для размещения стержня для приема среды с возможностью замены, распылитель, генерирующий аэрозоль, и блок питания для передачи питания, требуемого для нагрева распылителя, в котором аэрозоль, генерируемый в распылителе, проходит через стержень для приема среды, введенный в приемник таким образом, чтобы переносить среду из суспензии среды, содержащейся в сегменте фильтра стержня для приема среды, под действием тепла аэрозоля, в котором суспензия среды содержит табачную суспензию и изготовлена путем гранулирования сжатием.

2. Устройство для генерирования аэрозоля по п. 1, в котором стержень для приема среды содержит первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, второй сегмент фильтра, расположенный ниже первого сегмента фильтра и содержащий суспензию среды, и фильтрующую часть стержня, расположенную ниже второго сегмента фильтра и содержащую охлаждающий сегмент, и сегмент мундштука.

3. Устройство для генерирования аэрозоля по п. 1, в котором стержень для приема среды содержит щелочной регулятор pH.

4. Устройство для генерирования аэрозоля по п. 1, в котором стержень для приема среды представляет собой одноразовую сигарету.

5. Устройство для генерирования аэрозоля по п. 1, в котором распылитель содержит резервуар для хранения жидкости, предназначенный для хранения материала жидкой композиции, генерирующего аэрозоль при нагревании, нагреватель для нагрева материала жидкой композиции, и средство передачи жидкости, передающее материал жидкой композиции из резервуара для хранения жидкости в нагреватель.

6. Стержень для приема среды устройства для генерирования аэрозоля, содержащий первый сегмент фильтра, расположенный на верхнем конце стержня для приема среды, и второй сегмент фильтра, расположенный ниже первого сегмента фильтра и содержащий суспензию среды, фильтрующий элемент и регулятор pH, в котором суспензия среды представляет собой табачную суспензию и изготовлена путем гранулирования сжатием.

7. Стержень для приема среды по п. 6, в котором второй сегмент фильтра выполнен путем нанесения связующего вещества на одну поверхность фильтрующего элемента, размещения множества частиц суспензии среды на одной поверхности фильтрующего элемента, на которую нанесено связующее вещество, многократного складывания фильтрующего элемента и обертывания сложенного фильтрующего элемента оберткой.

8. Стержень для приема среды по п. 6, в котором регулятор pH содержит щелочную соль.

9. Стержень для приема среды по п. 6, дополнительно содержащий фильтрующую часть стержня, расположенную ниже второго сегмента фильтра и содержащую охлаждающий сегмент, и сегмент мундштука.

10. Стержень для приема среды по п. 6, в котором первый сегмент фильтра и второй сегмент фильтра содержат ацетатный материал.
