Механизированная сцепка Российский патент 2025 года по МПК B60D1/26 F41H13/00

Изобретение относится к области бронированных транспортных средств и может быть использовано в конструкциях танков, боевых машин пехоты, бронетранспортеров, тягачей, других военных гусеничных машин.

Известно устройство с использованием разрушающих элементов, под действием большей нагрузки, при повороте корпуса тягача из стороны в сторону, за счет того, что сила натяжения тросов при повороте превышает силу разрушения элементов.

Техническая задача состоит в том, чтобы обеспечить расцепление сцепки БРЭМ и буксируемого бронеобъекта без выхода экипажа из БРЭМ в условиях ведения боевых действий и возникновения опасности или необходимости сменить местоположение, а также исключения разрушения элементов и возможности многоразового использования механизированной сцепки.

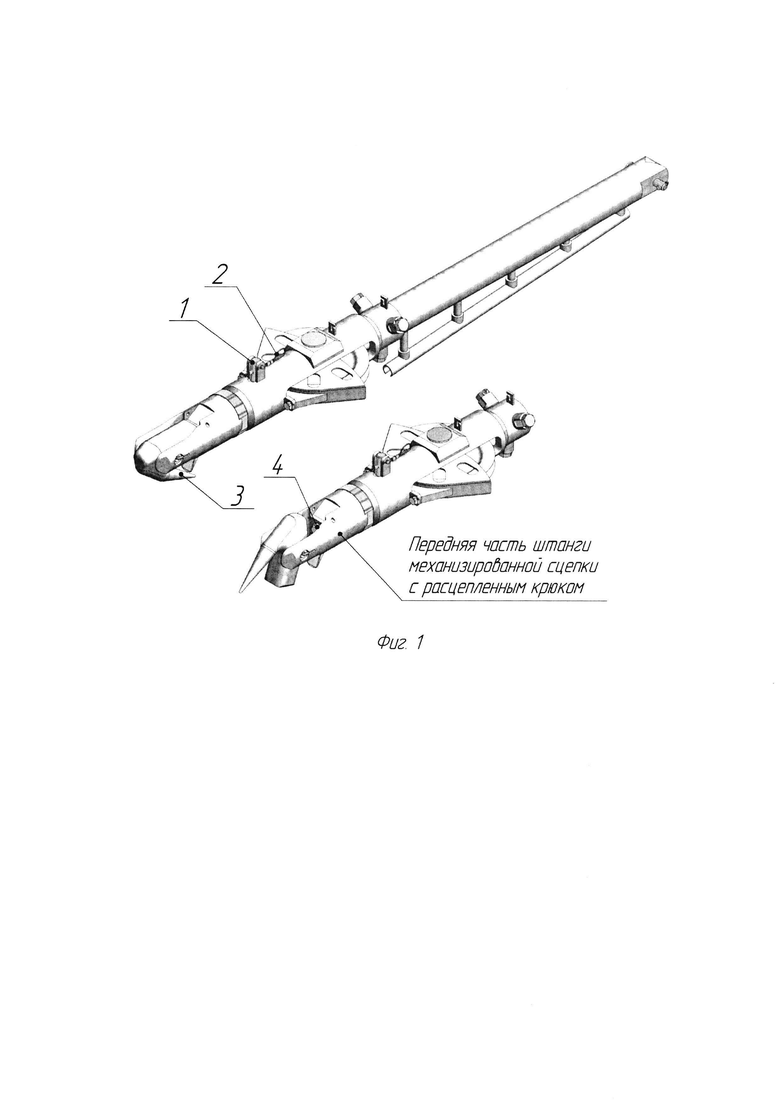

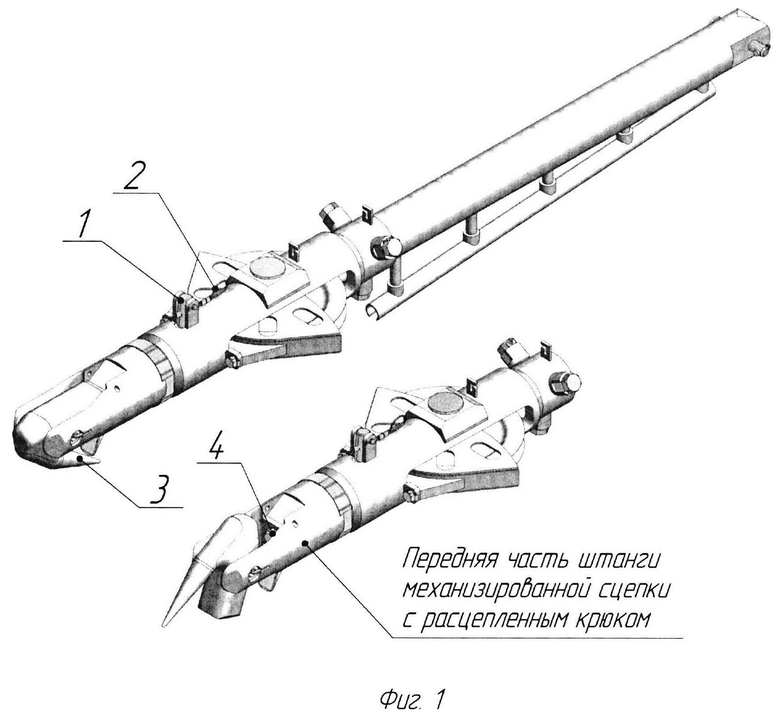

Сущность изобретения поясняется рисунками, где на фиг. 1 представлен общий вид механизированной сцепки, где показано, что при возникновении необходимости расцепить механизированную сцепку с буксируемым объектом, дополнительная лебедка по команде с пульта водителя при помощи троса 2 и рычага 1 выводит стопор 4 из отверстия в крюке 3. Крюк 3 получает возможность поворачиваться вокруг своей оси в положение, как показано на рисунке, при этом положении происходит расцепление с буксируемым объектом.

При необходимости снова зацепить буксируемый объект, механизированную сцепку можно вновь привести в рабочее состояние ослабив натяжение троса дополнительной лебедки на кольцо, не выходя из машины по команде с пульта на месте водителя. При этом стопор 4 вернет крюк 3 в исходное положение.

Изобретение относится к военной технике. Механизированная сцепка содержит крюк для соединения ремонтно-эвакуационной машины с буксируемым объектом и буксировочный трос. Сцепка выполнена в виде штанги, на которой расположены крюк для соединения бронированной ремонтно-эвакуационной машины (БРЭМ) с буксируемым объектом, стопор крюка, полиспастный блок, рычаг перемещения стопора крюка и лебедка с тросом, соединенная через трос и кольцо с полиспастным блоком и рычагом перемещения стопора крюка. Лебедка выполнена с возможностью приведения в движение водителем с помощью пульта управления. Достигается возможность расцепления сцепки БРЭМ и буксируемого бронеобъекта без выхода экипажа из БРЭМ в условиях ведения боевых действий и возникновения опасности или необходимости сменить местоположение, а также исключения разрушения элементов и возможность многоразового использования механизированной сцепки. 1 ил.

Механизированная сцепка, содержащая крюк для соединения ремонтно-эвакуационной машины с буксируемым объектом и буксировочный трос, отличающаяся тем, что сцепка выполнена в виде штанги, на которой расположены крюк для соединения ремонтно-эвакуационной машины с буксируемым объектом, выполненный с возможностью вращения вокруг своей оси на вилке штанги, стопор крюка, полиспастный блок, рычаг перемещения стопора крюка и лебедка с тросом, соединенная через трос и кольцо с полиспастным блоком и рычагом перемещения стопора крюка, при этом лебедка выполнена с возможностью приведения в движение водителем с помощью пульта управления.
