КОМПЛЕКТ ДЛЯ РУЧНОГО ПОЗИЦИОНИРОВАНИЯ СЛАЙДА С ОБРАЗЦОМ ПРЕПАРАТА ПРИ МИКРОСКОПИЧЕСКОМ ИССЛЕДОВАНИИ Российский патент 2025 года по МПК G02B21/26

Изобретение относится к области оптической техники, а именно к устройствам для точного позиционирования слайдов с образцом биологического препарата при его микроскопическом исследовании.

В настоящее время одним из способов анализа мазков биологических жидкостей является анализ цифрового препарата мазка, созданный с помощью систем для создания цифровых мазков биологических жидкостей. Данные системы могут представлять собой решения, основу которых составляют коммерчески доступные микроскопы с автоматизированными или ручными предметными столами. В случае управления вручную установка стекол (слайдов) с нанесенными образцами препаратов происходит посредством ручной установки слайда на предметный стол или отдельного устройства-вставки, в котором предварительно уже размещены слайды. В обоих случаях существует вероятность, что при установке вставки или самого слайда образец препарата или объектив микроскопа могут получать повреждения.

Известно устройство (US2015138632A1, опубл. 21.05.2015), в котором для установки микроскопических слайдов, используется лоток для предметных стекол, который вставляют в приемное устройство Недостатком является необходимость в дополнительном оборудовании, т.е. в приёмном устройстве, что усложняет и снижает надежность крепления предметного стекла с образцом препарата при проведении микроскопического исследования.

Известно устройство (JP2001264640A, опубл. 26.09.2001), в котором предметный стол имеет возможность установки в верхнюю его часть держателя для слайдов.

Однако, недостатком данного устройства является невозможность закрепления и надежной фиксации держателя слайдов с образцом исследуемого препарата внутри предметного стола.

Известны простые по конструкции устройства, содержащие препаратодержатель с прижимными лапками, упругими элементами и упорами (RU 16034, опубл., 27.11.2000; RU 24571, опубл. 10.08.2002), которые очевидно не обеспечивают надежную и точную установку слайда с препаратом без риска повреждения самого препарата или объектива микроскопа при ручной регулировке.

Известны также сложные по конструкции устройства, обеспечивающие высокую точность регулирования при установке, замене слайдов в держателе и перемещении держателя при проведении замеров, в том числе автоматические (US2016139398, опубл. 19.05.2016; AU2014354580, опубл. 07.07.2016; JP2016180907, опубл. 13.10.2016; JP 2019003732, опубл. 10.01.2019; US2014362436, опубл. 11.12.2014).

Однако, известные устройства и комплекты, предназначенные для позиционирования слайдов с образцами препаратов для микроскопического исследования, являются сложными по конструкции и не обеспечивают надежное и безопасное ручное размещение, и фиксацию слайда с исследуемым образцом препарата на предметном столе микроскопа, а также быстрое его извлечение без риска повреждения самого препарата или объектива микроскопа при ручной регулировке.

Техническая задача заключается в обеспечении точного, надежного и безопасного позиционирования и фиксации слайда с исследуемым образцом препарата вручную на предметном столе микроскопа и быстрого его извлечения.

Технический результат - комплект устройств, обеспечивающих точное, надежное и безопасное позиционирование и фиксацию слайда с исследуемым образцом препарата вручную на предметном столе микроскопа и быстрое его извлечение.

Технический результат достигается в результате того, что комплект для ручного позиционирования слайда с образцом препарата при микроскопическом исследовании состоит из держателя слайда для исследуемого препарата и верхней панели предметного стола, изготовленные из немагнитного материала. При этом держатель слайда выполнен с запирающим механизмом для слайда, выступом и постоянными магнитами с оборотной стороны держателя, а также с боковыми проточками. При этом запирающий механизм для слайда выполнен с возможностью ручного закрепления слайда на полках держателя, а верхняя панель предметного стола содержит направляющие планки, Н-образный элемент с постоянными магнитами и упором, ограничивающие перемещение держателя слайда вдоль направляющих планок. Постоянные магниты с оборотной стороны держателя и на Н-образном элементе после установки держателя на верхней панели предметного стола выполнены с возможностью симметричного расположения друг относительно друга.

При чем согласно п.2 формулы запирающий механизм выполнен в виде подпружиненного замка.

Заявляемый комплект состоит из держателя слайда и верхней панели предметного стола микроскопа, имеющих оригинальные конструкции.

Выполнение держателя слайда с запирающим механизмом для безопасного ручного закрепления слайда на полках держателя с выступом и постоянными магнитами с оборотной стороны держателя и боковыми проточками позволяет быстро и надежно без риска повреждения устанавливать в нем слайд с исследуемым образцом препарата вручную на верхней панели предметного стола микроскопа, а также быстро и осторожно извлекать по окончанию исследования без повреждения образца или объектива микроскопа.

Точное позиционирование и надежная фиксация держателя слайда обеспечивается тем, что верхняя панель предметного стола содержит направляющие планки, Н-образный элемент с постоянными магнитами и упором, ограничивающие перемещение держателя слайда вдоль направляющих планок. Причем необходимо, чтобы материал, из которого изготовлен комплект, быть немагнитным, например, сплав алюминия, что позволяет использовать парные постоянные магниты, удерживающие слайд с препаратом в заданном положении.

Согласно п.2 формулы запирающий механизм выполнен в виде подпружиненного замка, что позволяет вручную размещать слайд с препаратом в держателе и удалять его после выполнения микроскопического исследования.

Изобретение проиллюстрировано следующими фигурами.

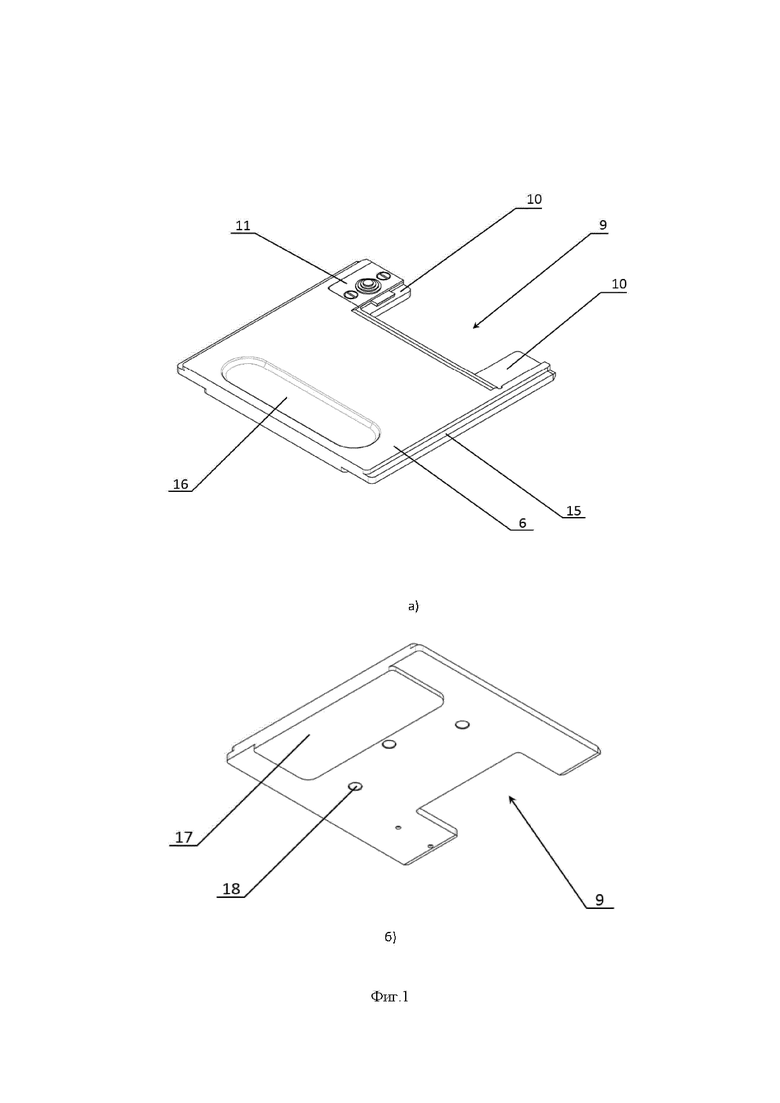

На фиг.1 изображен держатель слайда в изометрии, фиг.1а - вид сверху, фиг.1б- вид снизу.

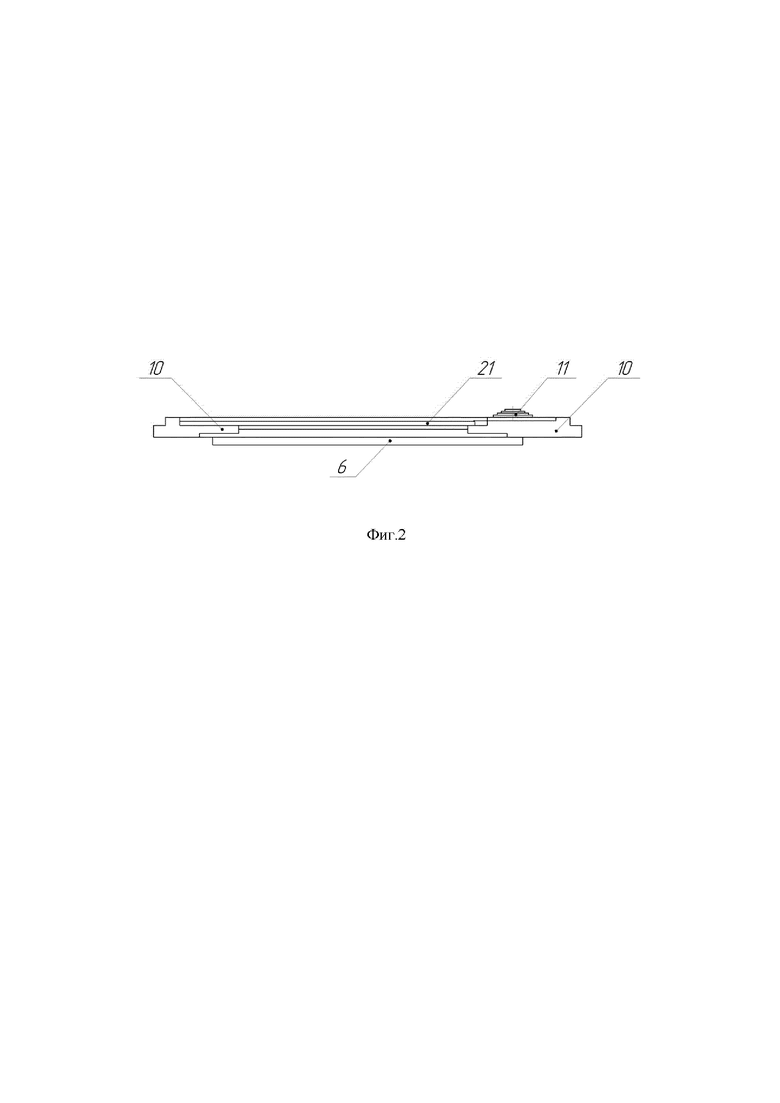

На фиг.2 показан держатель с установленным в нем слайдом с препаратом, вид сбоку со стороны слайда.

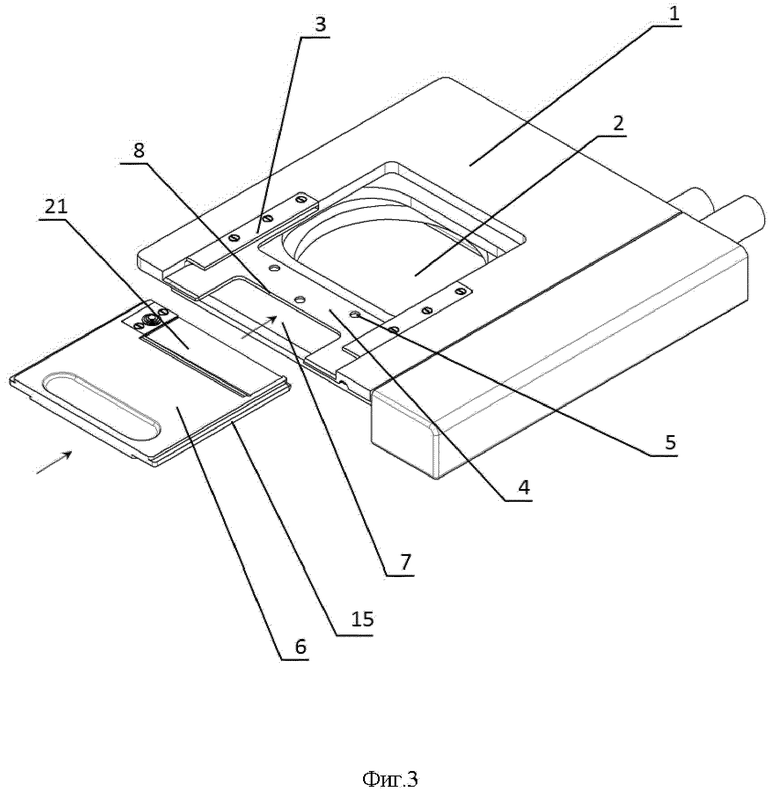

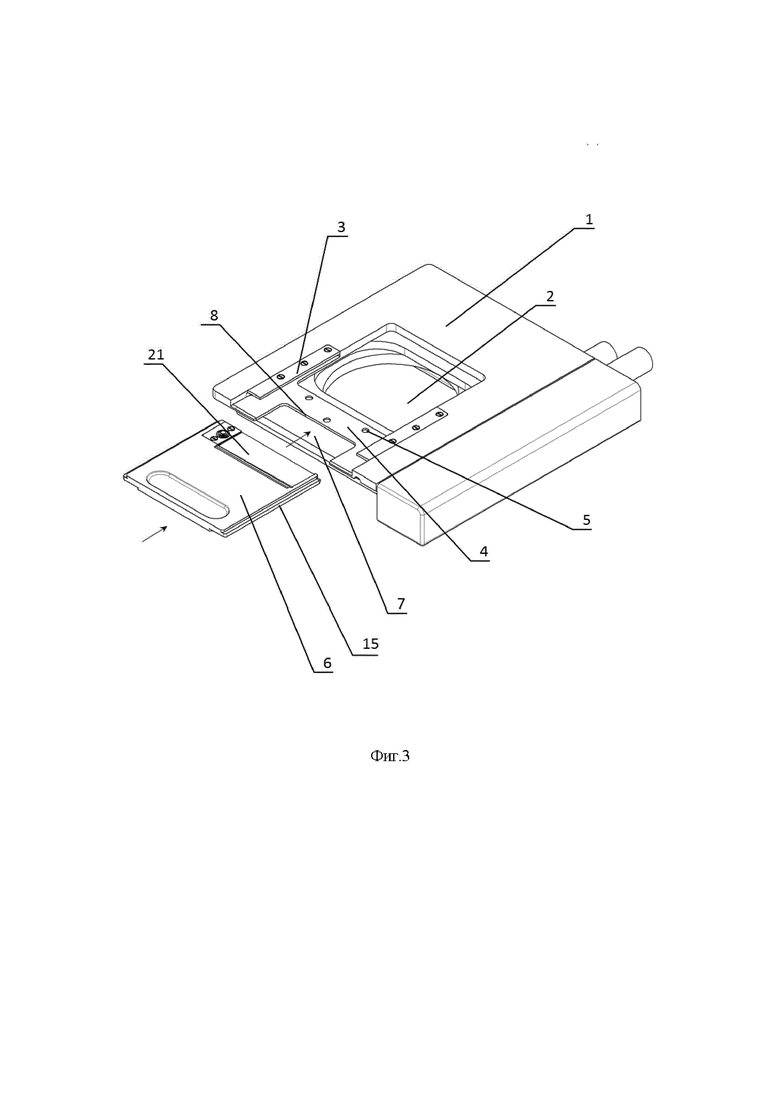

На фиг.3 показана верхняя панель предметного стола и держатель для слайдов в разомкнутом положении с лицевой стороны в изометрии. Стрелками показано направление перемещения держателя при его установке.

На фиг.4 изображен запирающий механизм в изометрии, фиг.4а - с верхней крышкой, фиг.4б - без верхней крышки.

На фиг.1-4 представлены:

1 - верхняя панель предметного стола микроскопа;

2 - центральное отверстие предметного стола;

3 - направляющие планки;

4 - Н-образный элемент;

5 - постоянный магнит;

6 - держатель слайда;

7 - вырез;

8 - упор;

9 - паз в держателе;

10 - упорная полка;

11 - запирающий механизм;

12 - пружина запирающего механизма;

13 - язычок;

14 - рычажок;

15 - боковая проточка держателя;

16 - выемка-паз;

17 - выступ;

18 - постоянный магнит;

19 - выемки для болтов крепления запирающего механизма к держателю;

20 - верхняя крышка запирающего механизма;

21 - слайд с образцом препарата.

Держатель слайда 6 выполнен с пазом 9 для размещения слайда 21 на опорных полках 10. Возможность фиксации слайда 21 в держателе 6 осуществляется с помощью запирающего механизма 11, который выполнен в виде подпружиненного замка, состоящего из двух пружин 12, язычка 13 и рычажка 14 для ручного отведения язычка 13 при освобождении слайда 21. В закрытом положении язычок 13 оказывает давящее воздействие на верхнюю кромку слайда 21.

Запирающий механизм 11 выполнен с верхней крышкой 20, в которой имеются выемки 19, предназначенные для крепления запирающего механизма 11 к держателю с помощью болтов (не показаны).

В боковых гранях держателя 6 выполнены проточки 15. С оборотной стороны держателя 6 выполнен выступ 17, а с лицевой стороны - выемка-паз 16 для пальцев.

Верхняя панель 1 имеет центральное отверстие 2 между двумя направляющими планками 3, по которым скользят боковые проточки 15 держателя 6 при установке и извлечении держателя 6. Под направляющими планками 3 закреплен Н-образный элемент 4, а на лицевой стороне элемента 4 и оборотной стороне держателя 6 в пазах закреплены постоянные магниты с противоположными полюсами 5 и 18, соответственно, например, по три на каждом элементе.

На пластине 4 выполнен вырез 7 геометрической формы, которая обеспечивает плотный контакт грани выреза пластины (упор 8) с выступом 17, выполненном на оборотной стороне держателя 6.

Точное позиционирование держателя с установленным на нем слайдом на предметном столе микроскопа осуществляется следующим образом.

Слайд 21 с образцом препарата с помощью рычажка 14 запирающего механизма 11 закрепляют на полках 10 держателя 6 вручную.

Затем по направляющим планкам 3 с помощью проточек 15 задвигают держатель 6 в верхнюю панель предметного стола 1 микроскопа, обеспечив плотное соприкосновение грани выступа 17 держателя 6 с упором 8 панели 4. Противоположные постоянные магниты 5 при совпадении друг с другом обеспечивают плотную фиксацию и точное позиционирование держателя 6 на столе 1 за счет сил притяжения.

По окончании микроскопического исследования необходимо приложить небольшое усилие, чтобы преодолеть силу притяжения магнитов 5 и извлечь держатель 6, перемещая его вдоль направляющих 3. Воздействуя вручную на запирающий механизм 11, а именно оттягивая рычажок 14, слайд 21 с образцов извлекают из держателя 6.

Изобретение предназначено для ручного позиционирования слайда с образцом препарата при микроскопическом исследовании. Сущность: комплект состоит из держателя (6) слайда (21) для исследуемого препарата и верхней панели (1) предметного стола, изготовленных из немагнитного материала. Держатель (6) выполнен с запирающим механизмом для слайда (21), выступом и постоянными магнитами с оборотной стороны держателя, а также с боковыми проточками (15). Запирающий механизм выполнен с возможностью ручного закрепления слайда (21) на полках держателя (6). Верхняя панель (1) предметного стола содержит направляющие планки (3), Н-образный элемент (4) с постоянными магнитами (5) и упором (8), ограничивающие перемещение держателя (6) вдоль направляющих планок (3). Постоянные магниты (5) с оборотной стороны держателя (6) и на Н-образном элементе (4) после установки держателя (6) на верхней панели (1) предметного стола выполнены с возможностью симметричного расположения относительно друг друга. Технический результат: точное, надежное и безопасное позиционирование и фиксация слайда с исследуемым образцом препарата на предметном столе, а также быстрое его извлечение. 1 з.п. ф-лы, 4 ил.

1. Комплект для ручного позиционирования слайда с образцом препарата при микроскопическом исследовании, состоящий из держателя слайда для исследуемого препарата и верхней панели предметного стола, изготовленных из немагнитного материала, при этом держатель слайда выполнен с запирающим механизмом для слайда, выступом и постоянными магнитами с оборотной стороны держателя, а также с боковыми проточками, при этом запирающий механизм для слайда выполнен с возможностью ручного закрепления слайда на полках держателя, а верхняя панель предметного стола содержит направляющие планки, Н-образный элемент с постоянными магнитами и упором, ограничивающие перемещение держателя слайда вдоль направляющих планок, причем постоянные магниты с оборотной стороны держателя и на Н-образном элементе после установки держателя на верхней панели предметного стола выполнены с возможностью симметричного расположения относительно друг друга.

2. Комплект по п.1, отличающийся тем, что запирающий механизм выполнен в виде подпружиненного замка.
