Буровое основание с подъемной платформой для мобильной буровой установки Российский патент 2025 года по МПК E21B15/00 E21B7/00

Заявленное техническое решение относится к буровым основаниям с платформами, которые предназначены для установки мобильного бурового агрегата при проведении работ по бурению и обслуживанию нефтяных и газовых скважин.

Из уровня техники известно буровое основание с грузоподъемной платформой для мобильной буровой установки, содержащее основание, горизонтальную площадку, управляющие устройства, при этом платформа выполнена в виде двух связанных между собой складных модульных секций, одна из которых примыкает к буровому основанию, причем каждая секция содержит основание и горизонтальную подъемную площадку, между которыми расположены две поворотные рамы с механизмами вертикального подъема площадок, при этом нижние стороны рам шарнирно закреплены на краях основания, а верхние стороны рам шарнирно связаны каждая со своей тележкой, на краях которой жестко установлены ролики для продольного перемещения по направляющим упомянутой площадки, причем по центру каждой тележки размещен кронштейн с ходовой парой гайка-винт, а упомянутый ходовой винт связан через систему карданных валов и редукторов с двигателем, при этом тележки каждой секции установлены с возможностью перемещения во взаимно противоположных направлениях относительно друг друга, каждая рама установлена с возможностью подъема на угол 95 - 100°, а основание секции со стороны, примыкающей к буровому основанию, снабжено стойкой, которая жестко связана с буровым основанием, причем в упомянутой стойке со стороны, обращенной модульным секциям, выполнены вертикальные направляющие для перемещения вертикальной тележки, установленной на торце горизонтальной подъемной площадки (патент РФ № 2254435 С1, опубл. 20.06.2005).

Недостатком известного технического решения является сложность конструкции и, как следствие, малая надежность устройства в целом.

Техническим результатом настоящего изобретения является упрощение конструкции бурового основания с подъемной платформой при полном сохранении ее функциональности.

Технический результат достигается тем, что в буровом основании с подъемной платформой для мобильной буровой установки, содержащем буровое основание и подъемную платформу, установленные на буровой площадке, согласно изобретению, подъемная платформа с одной стороны соединена с буровым основанием посредством шарниров, установленных на требуемой высоте от уровня буровой площадки, с другой стороны подъемная платформа соединена с гидроцилиндрами подъема и опускания, которые размещены на опорной плите, неподвижно закрепленной на буровой площадке, на которой установлен также клинообразный трап, размещенный таким образом, что его торец примыкает к торцу опущенной вниз стороны подъемной платформы.

Изобретение поясняется чертежами.

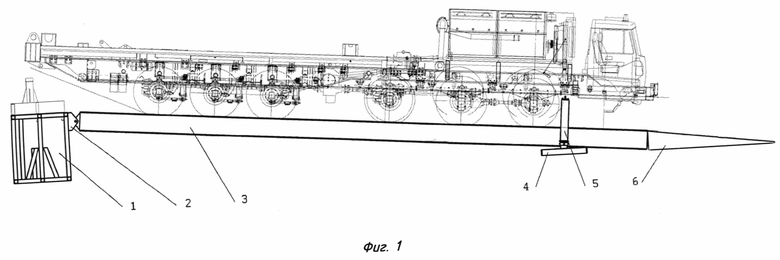

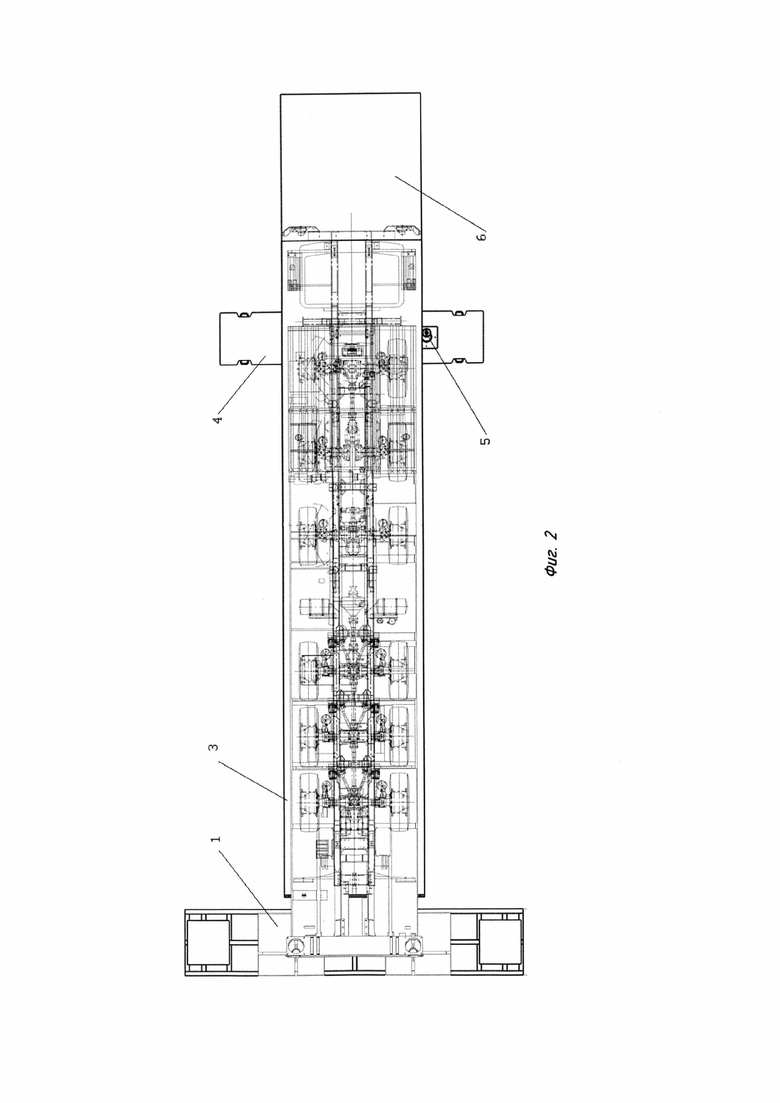

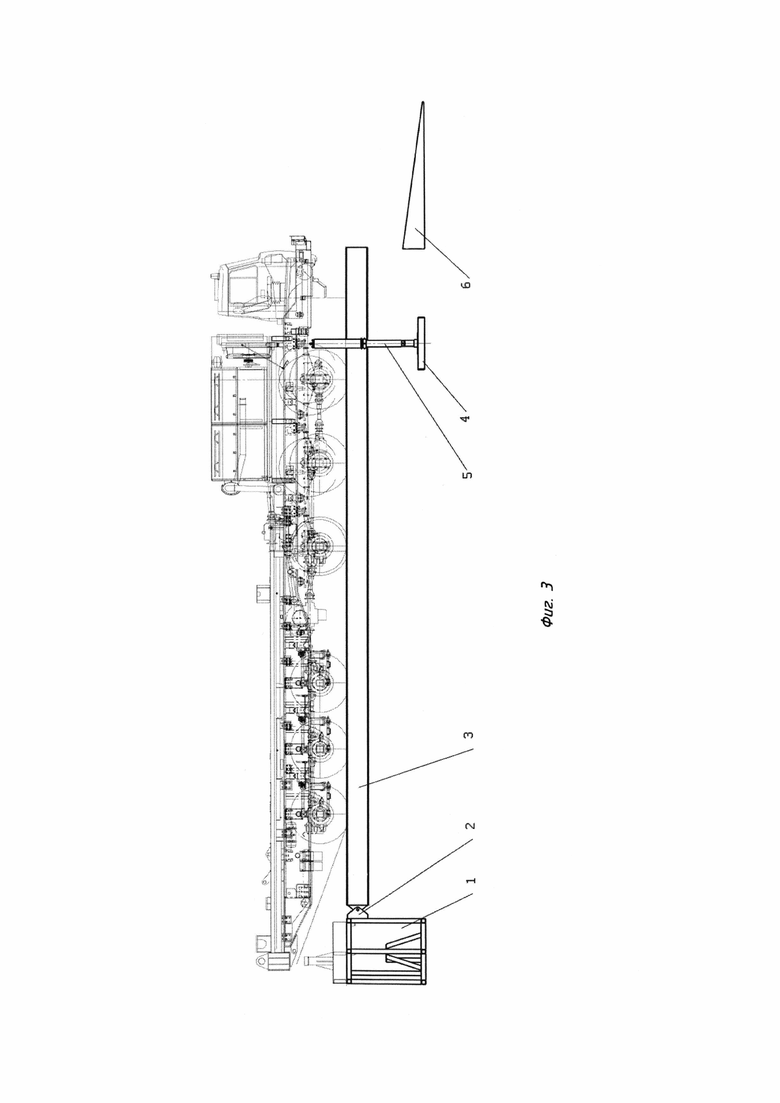

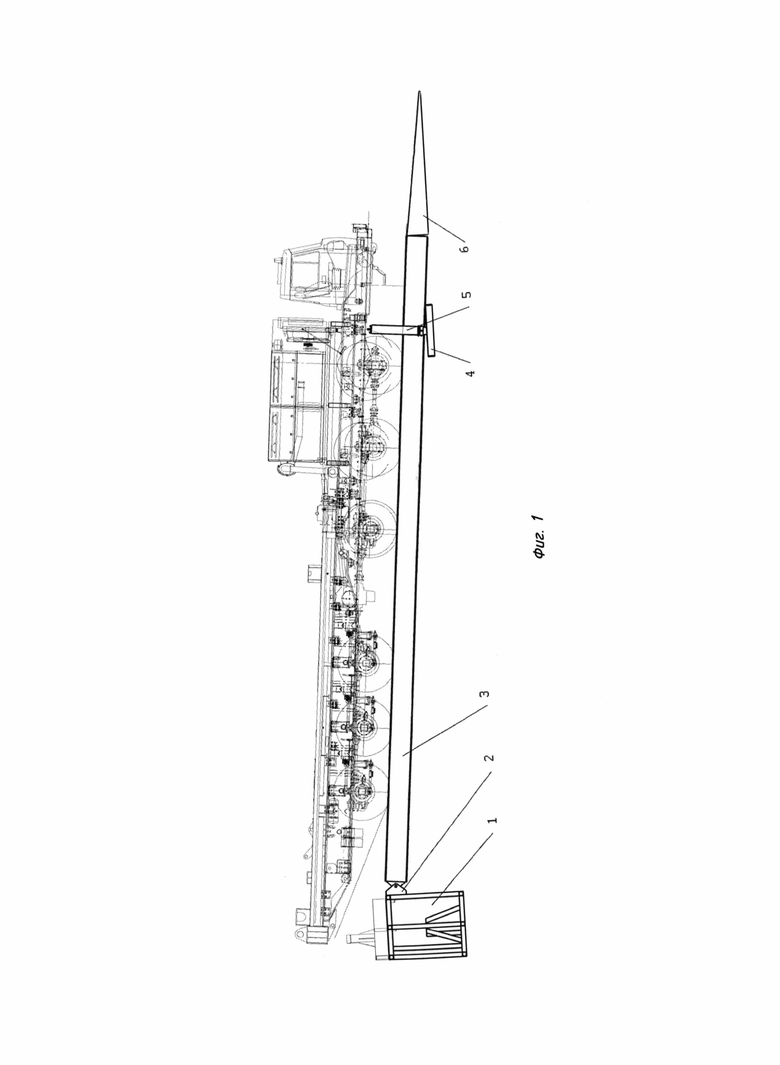

На фиг. 1 изображен общий вид предлагаемого бурового основания с опущенной вниз подъемной платформой, вид сбоку; на фиг. 2 - общий вид подъемной платформы, вид сверху; на фиг. 3 - общий вид бурового основания с подъемной платформой в поднятом положении, вид сбоку.

Буровое основание с подъемной платформой для мобильной буровой установки содержит непосредственно само буровое основание 1, установленное на буровой площадке (условно не показано). В верхней части бурового основания 1 на уровне размещения мобильной буровой установки закреплены шарнирные кронштейны 2, на которые устанавливается посредством проушин и цилиндрических осей (условно не показаны) одна из сторон подъемной платформы 3. За счет шарнирного соединения с буровым основанием 1 свободная от закрепления сторона подъемной платформы 3 имеет возможность подъема и опускания относительно буровой площадки. На буровой площадке под стороной подъемной платформы 3, свободной от закрепления, неподвижно установлена опорная плита 4, на которой размещены гидроцилиндры 5, штоки которых соединены с подъемной платформой 3. Гидроцилиндры 5 обеспечивают подъем указанной стороны подъемной платформы 3 с мобильной буровой установкой до ее горизонтального положения (рабочее положение), а также опускания подъемной платформы 3 в нижнее положение для заезда и съезда мобильной буровой установки. На буровой площадке также закреплен трап 6 клиновидной формы, размещенный таким образом, что торец трапа 6 примыкает к торцу опущенной вниз стороны подъемной платформы 3. Трап 6 предназначен для облегчения заезда мобильной буровой установки на подъемную платформу 3 и съезда с нее.

Монтаж подъемной платформы к буровому основанию 1, установленному на буровой площадке, начинается с установки опорной плиты 4 на буровой площадке. Затем подъемная платформа 3 соединяется с гидроцилиндрами 5 и крепится к буровому 1 основанию своими проушинами на шарнирные кронштейны 2 с помощью цилиндрических осей с фиксаторами от поперечного смещения указанных осей и подъемной платформы 3. Устанавливается трап 6 для заезда мобильной буровой установки на подъемную платформу 3, свободная сторона которой находится в нижнем положении. После заезда мобильной буровой установки на подъемную платформу 3 гидроцилиндрами 5 осуществляется подъем подъемной платформы 3 до ее горизонтального положения. После этого производится фиксация гидроцилиндров 5 в выдвинутом положении, а также фиксация мобильной буровой установки. После проведения буровых работ (работ по обслуживанию) работы по освобождению подъемной платформы 3 от мобильной буровой установки осуществляются в обратном порядке.

Таким образом, предлагаемое буровое основание с подъемной платформой для мобильной буровой установки является более простой конструкцией по сравнению с конструкцией прототипа с сохранением своей полной функциональности.

Изобретение относится к буровым основаниям с платформами, которые предназначены для установки мобильного бурового агрегата в зоне бурового основания при проведении работ по бурению и обслуживанию нефтяных и газовых скважин. Буровое основание с подъемной платформой для мобильной буровой установки установлено на буровой площадке. Подъемная платформа с одной стороны соединена с буровым основанием посредством шарниров, установленных на требуемой высоте от уровня буровой площадки. С другой стороны подъемная платформа соединена с гидроцилиндрами подъема и опускания, которые размещены на опорной плите, неподвижно закрепленной на буровой площадке. На буровой площадке установлен клинообразный трап, размещенный таким образом, что его торец примыкает к торцу опущенной вниз стороны подъемной платформы. Достигается технический результат - упрощение конструкции подъемной платформы. 3 ил.

Буровое основание с подъемной платформой для мобильной буровой установки, установленное на буровой площадке, отличающееся тем, что подъемная платформа с одной стороны соединена с буровым основанием посредством шарниров, установленных на требуемой высоте от уровня буровой площадки, с другой стороны подъемная платформа соединена с гидроцилиндрами подъема и опускания, которые размещены на опорной плите, неподвижно закрепленной на буровой площадке, на которой установлен также клинообразный трап, размещенный таким образом, что его торец примыкает к торцу опущенной вниз стороны подъемной платформы.
