СПОСОБ АВТОМАТИЧЕСКОГО КОНТРОЛЯ В ПОЛЕТЕ ПРИЕМНИКОВ ВОЗДУШНЫХ ДАВЛЕНИЙ Российский патент 2025 года по МПК B64D43/02

Описание патента на изобретение RU2834981C1

Изобретение относится к области обеспечения безопасности полетов и может быть использовано для предупреждения летчика о возникновении особого случая в полете, связанного с отказом основного приемника воздушных давлений (ПВД), с автоматическим переключением на аварийный ПВД потребителей воздушных давлений (аэрометрических датчиков и сигнализаторов, системы воздушных сигналов (СВС), пилотажных анероидно-мембранных приборов и оборудования, использующего высотно-скоростные параметры в своей работе) при отказе основного ПВД, и снижения вероятности его ошибочных действий при ручном переключении потребителей воздушных давлений на аварийный ПВД.

Известно, что процесс контроля и управления приемниками воздушных давлений основан на сравнении летчиком показаний пилотажных анероидно-мембранных приборов с режимами полета и работы силовой установки, а также на установлении наличия отказа основного ПВД и ручного переключения на аварийный ПВД [см. «Техническая эксплуатация авиационного оборудования» / Под редакцией Воробьева В.Г. Учебник для вузов гражданской авиации. - М.: Транспорт, 1990. Стр. 277], [см. выпуск 6621 «Особенности эксплуатации систем приемников воздушных давлений и анероидно-мембранных приборов». Методические рекомендации. Введено в действие Указанием № 254 (0068) Главного инженера ВВС от 29 мая 1991 г. Стр.18].

Летчик принимает решение о наличии отказа основного ПВД и вручную переключает потребители на аварийный ПВД, например, при обнаружении хотя бы одного из ниже перечисленных признаков неисправностей [см. «Техническая эксплуатация авиационного оборудования» / Под редакцией Воробьева В.Г. Учебник для вузов гражданской авиации. - М: Транспорт, 1990. Стр. 278-279]:

1. Показание указателя скорости медленно уменьшается. Это возможно при закупорке носка ПВД, так как в камере полного давления приемника устанавливается давление, равное атмосферному, и приемник полного давления становится приемником статического давления.

2. Показание указателя скорости при разгоне или торможении на постоянной высоте не изменяется, при наборе высоты показание указателя скорости превышает действительное значение скорости, а при снижении - действительное значение скорости превышает показание указателя скорости. Это возможно при закупорке магистрали полного давления, так как при этом происходит стравливание избыточного давления в атмосферу через дренажное отверстие камеры полного давления.

3. Показание указателя скорости при наборе высоты ниже действительного значения скорости, а при снижении - выше. При этом показания высотомера и вариометра при наборе высоты или снижении не изменяются. Это возможно при закупорке магистрали статического давления, так как возникает аэродинамическая погрешность восприятия статического давления ПВД и статического давления внутри фюзеляжа.

4. Показание указателя скорости возрастает при наборе высоты полета. Это возможно при разгерметизации магистрали полного давления, поскольку в систему полного давления поступает давление воздуха из кабины, которое практически не изменяется с увеличением высоты.

Недостатком данного способа является несвоевременное определение летчиком момента отказа основного ПВД при осуществлении пилотирования из-за возникновения функциональных расстройств (ослабление внимания, ухудшение фиксации взгляда), что связано с воздействием на летчика перегрузок. Также известно, что при выполнении полета на малых высотах и больших скоростях у летчика становится значительно меньше запаса времени на контроль показаний приборов в кабине.

Известен способ управления приемниками воздушного давления, выбранный в качестве прототипа [см. патент RU 2615813 С1, МПК G01M 9/06, В64С 17/00, опубл. 11.04.2017 г.]. Сущность изобретения заключается в том, что устройство имеет два аналогичных по структуре канала контроля полного и статического давлений, получаемых от основного и аварийного ПВД, и работает следующим образом. Способ управления приемниками ПВД, заключающийся в измерении полного и статического давлений основного и резервного ПВД, выявлении неисправного ПВД и переключении летчиком на аварийный ПВД, отличающийся тем, что определяют модули разности соответствующих полных и статических давлений основного и резервного ПВД, сравнивают их с заданными значениями статических и полных давлений и, если хотя бы одно из условий и где ΔРст и ΔРпол - модули разности статических и полных давлений основного и резервного ПВД соответственно, и - заданные значения статических и полных давлений основного и резервного ПВД соответственно, не выполняется, то выдают летчику сигнал оповещения об отказе системы ПВД.

Недостатком данного способа является отсутствие автоматизации определения места отказа в системе из двух ПВД, а также отсутствие автоматического переключения потребителей воздушных давлений на аварийный ПВД.

Техническим результатом предлагаемого изобретения является повышение безопасности полетов за счет сокращения времени автоматического определения момента и места отказа в системе из двух ПВД и автоматического переключения потребителей на аварийный ПВД в случае отказа основного ПВД.

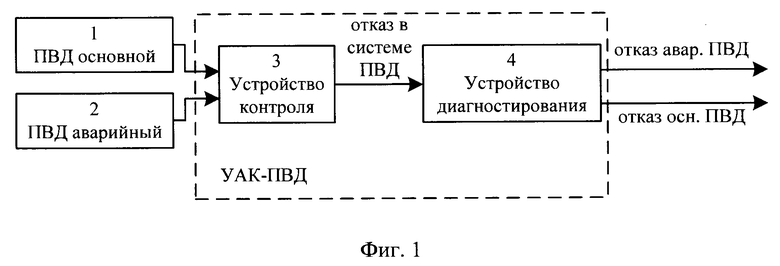

Способ осуществляют следующим образом (фиг. 1). Устройство диагностирования (4), получая от устройства контроля (3) сигнал об отказе в системе ПВД, состоящей из основного ПВД (1) и аварийного ПВД (2), вычисляет проекцию путевой скорости ВС на горизонтальную ось нормальной системы координат (СК) по данным от СВС и сравнивает ее с проекцией путевой скорости ВС на горизонтальную ось нормальной СК, полученной от инерциальной навигационной системы (ИНС), являющейся автономным по отношению к ПВД измерителем путевой скорости. В случае существенного различия модуля данных скоростей, превышающего величину максимальной суммарной погрешности измерения скорости от СВС и ИНС, устройство выдает сигнал об отказе основного ПВД в систему аварийной, предупреждающей и уведомляющей сигнализации (САС) воздушного судна с одновременной записью разовой команды в бортовое устройство регистрации воздушного судна (БУР), а также на сервопривод для автоматического переключения потребителей на аварийный ПВД при отказе основного ПВД (сервопривод перемещает кран переключения ПВД).

В случае, когда различие между данными скоростями не превышает величину максимальной суммарной погрешности измерения скорости от СВС и ИНС, устройство выдает сигнал об отказе аварийного ПВД в систему аварийной, предупреждающей и уведомляющей сигнализации воздушного судна с одновременной записью разовой команды в бортовое устройство регистрации воздушного судна.

Способ реализуется следующим образом (фиг. 4). При получении сигнала от устройства контроля об отказе в системе ПВД, устройство диагностирования вычисляет проекцию путевой скорости ВС на горизонтальную ось нормальной системы координат (СК) по данным от СВС и сравнивает ее с проекцией путевой скорости ВС на горизонтальную ось нормальной СК, полученной от ИНС

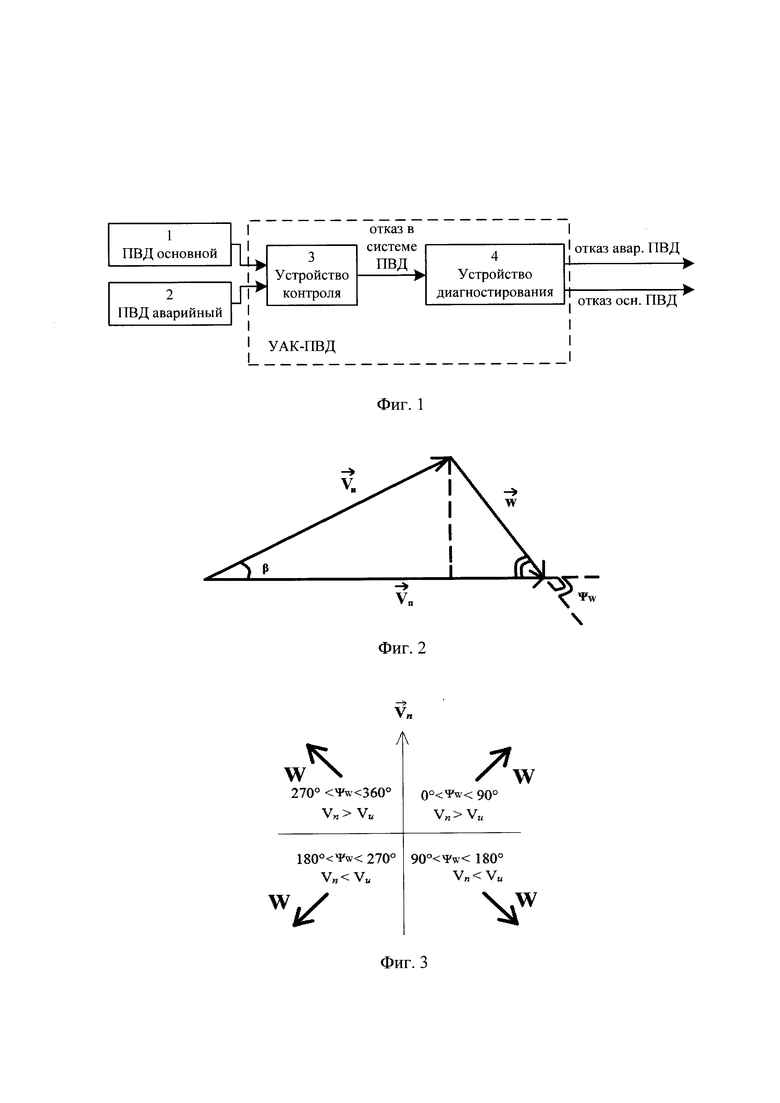

Путевую скорость по данным от системы СВС можно рассчитать, используя навигационный треугольник скоростей, показанный на фиг. 2.

С помощью данного треугольника выведем формулу, отражающую зависимость путевой скорости - Vn от Vu, W, Ψw [см. Иткинов Х.Г. «Штурманский справочник» - М.: ДОСААФ, 1978. Стр. 85]:

где Vu - истинная воздушная скорость ЛА; W - скорость ветра; Ψw - угол ветра; β - угол сноса.

Поскольку Р обычно невелик, то cos β ≈ 1 и тогда можно использовать соотношение

где δн - навигационный угол ветра; ψ - истинный курс.

Проекцию полученной путевой скорости от системы СВС на горизонтальную плоскость нормальной СК, можно найти, используя направляющие косинусы

Для расчетов используется Vu от СВС; W, δн - по данным от бортового вычислителя; α, β - угол атаки и угол сноса соответственно, полученные от датчиков аэродинамических углов (ДАУ); ψ и υ от ИНС. Данные по W и δн получают от метеослужбы и вводят в бортовой вычислитель на предполетной подготовке.

Для того чтобы выбрать знак в формуле (1.2), обратимся к фиг. 3, которая поясняет выбор данного знака, в зависимости от Ψw.

Положительный знак в формуле (1.2) будет в случае, когда:

- 0°<Ψw<90°;

- 270°<Ψw<360°.

Отрицательный знак в формуле (1.2) будет в случае, когда:

- 90°<Ψw<180°;

- 180°<Ψw<270°.

На основании выражений (1.2), (1.3), (1.4) на фиг. 4 представлена структурная схема устройства диагностирования.

Решающее устройство рассчитывает путевую скорость ВС данным от СВС и находит проекцию этой скорости на горизонтальную ось Оη связанной СК.

В устройстве сравнения выполняется:

- вычитание по модулю

- сравнение полученной разности с максимальной суммарной погрешностью измерений скорости Δ.

Максимальная суммарная погрешность измерений скорости Δ равна сумме максимальных погрешностей измерения истинной воздушной скорости системой воздушных сигналов и путевой скорости инерциальной навигационной системой.

В случае, когда устройство сравнения выдает сигнал об отказе основного ПВД в систему аварийной, предупреждающей и уведомляющей сигнализации воздушного судна с одновременной записью разовой команды в бортовое устройство регистрации воздушного судна, а также подает управляющий сигнал на сервопривод для автоматического переключения на аварийный ПВД (кран переключения ПВД сервопривод перемещает по часовой стрелке на угол 90°).

Если то устройство сравнения выдает сигнал об отказе аварийного ПВД в систему аварийной, предупреждающей и уведомляющей сигнализации воздушного судна с одновременной записью разовой команды в бортовое устройство регистрации воздушного судна.

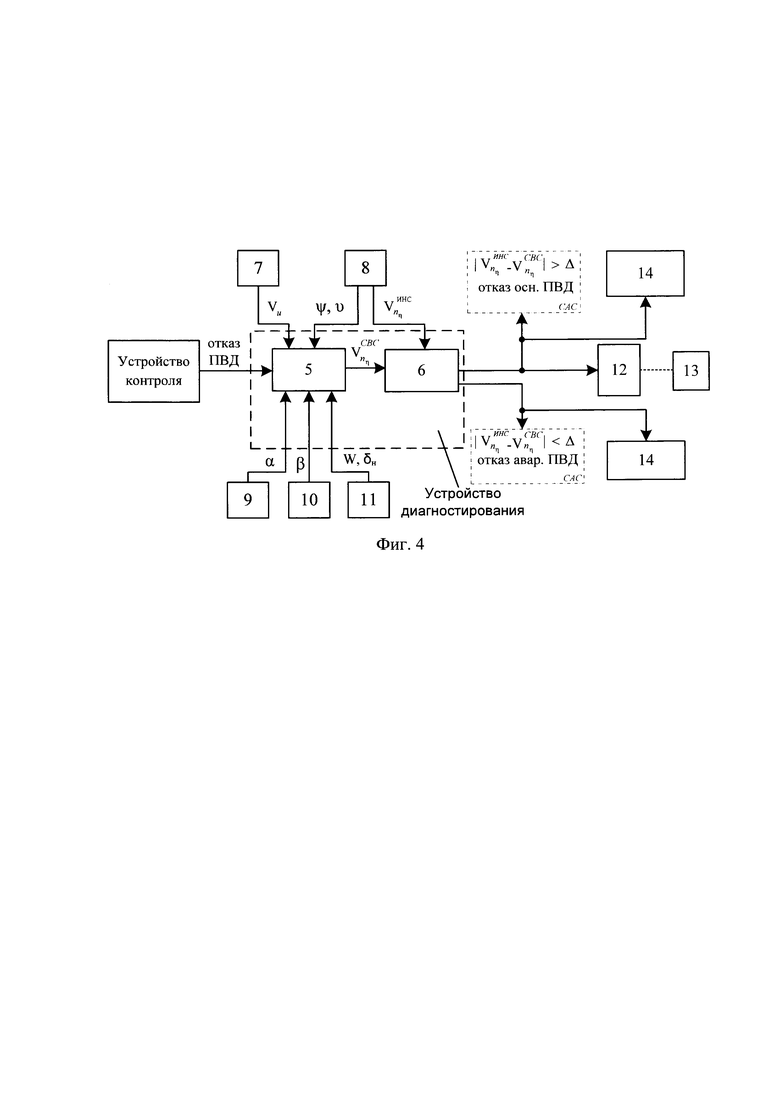

На фиг. 4 представлены: 5 - решающее устройство; 6 - устройство сравнения; 7 - система СВС; 8 - ИНС; 9 - ДАУ (α); 10 - ДАУ (β); 11 - бортовой вычислитель; Vu - истинная воздушная скорость ЛА; W - скорость ветра; δн - навигационный угол ветра; α - угол атаки; υ - угол тангажа; ψ - истинный курс; - проекция путевой скорости на горизонтальную ось нормальной СК, рассчитанная от СВС; - проекция путевой скорости на горизонтальную ось нормальной СК, полученная от ИНС; Δ - максимальная суммарная погрешность измерений скорости; 12 - сервопривод; 13 - кран переключения ПВД; 14 - бортовое устройство регистрации (БУР).

Для того чтобы не перегружать УАК ПВД дополнительными вычислительными устройствами, вычисление и сравнение и будет производиться в бортовом вычислителе. Это возможно благодаря тому, что в состав комплекса авиационного оборудования (АО) входит мультиплексный канал информационного обмена, по которому необходимая для вычислений информация в двоичном коде поступает от датчиков в бортовой вычислитель.

Способ позволяет устранить трудности, связанные с необходимостью загружать память и внимание экипажа, а также противоречие между необходимостью увеличивать число контролируемых параметров и уменьшать число приборов контроля. Разработанное устройство будет автоматически переключать потребители воздушных давлений на аварийный ПВД при отказе основного ПВД, а также информировать экипаж об отказе в системе ПВД воздушного судна, с записью разовой команды в бортовое устройство регистрации.

Предлагаемое техническое решение является новым, поскольку из общедоступных сведений не известно устройство автоматического контроля в полете приемников воздушных давлений путем получения электрического сигнала рассогласования, являющегося сигналом об отказе основного ПВД, в систему аварийной, предупреждающей и уведомляющей сигнализации воздушного судна с одновременной записью разовой команды в бортовое устройство регистрации воздушного судна, а также на сервопривод для автоматического переключения потребителей на аварийный ПВД при отказе основного ПВД.

Предлагаемое техническое решение имеет изобретательский уровень, поскольку из опубликованных научных данных и известных технических решений явным образом не следует, что заявленная последовательность операций и оценивание качества функционирования систем ПВД приводят к повышению надежности, объективности и достоверности определения неисправностей систем ПВД.

Таким образом, предложенный способ автоматического контроля в полете приемников воздушных давлений позволяет при выявлении отказа основного ПВД предупредить летчика о возникновении особого случая в полете, а также автоматически переключить на аварийный ПВД потребители воздушных давлений, тем самым повысив уровень безопасности полетов воздушного судна.
