Изобретение относится к производству кормов из растительного сырья, а именно к устройствам для охлаждения сыпучих материалов, например гранул, с использованием естественного воздуха.
Известен охладитель сыпучих материалов (А. с. №1121559), содержащий вертикальную колонну с жалюзийной поверхностью, охватываемой кожухом с заслонкой. Патрубок, соединяющий через кожух верхнюю не заполненную материалом часть колонны с пространством вокруг жалюзийной поверхности, трубопроводом и датчиком. Внутри колонны установлен жалюзийный цилиндр с патрубком, вход которого расположен ниже уровней жалюзийных поверхностей цилиндра и вертикальной колонны, а выход соединен с выводным воздушным патрубком колонны, сообщающимся с всасывающим окном вентилятора, и размещенное под колонной разгрузочное устройство.
К недостаткам данного охладителя следует отнести потери напора воздушного потока, проходящего сквозь жалюзийную решетку и слой материала, и, как следствие, повышенный расход электроэнергии, затрачиваемой вентилятором. Мелкая крошка и пыль смешиваются с охлажденными гранулами и вместе выгружаются через разгрузочное окно, вызывая необходимость дополнительно проводить сортирование.
Известен «Охладитель гранул с просевом» патент на полезную модель №129609, опубл. 27.06.2013, содержащий камеру охлаждения с загрузочной и разгрузочной горловинами, шлюзовой затвор с приемным бункером на загрузочной горловине камеры охлаждения. Расположенные в верхней и нижней частях камеры охлаждения рассекатели, на боковых стенках камеры охлаждения - скаты, воздухозаборные окна из тканой сетки, патрубок соединен посредством воздуховода с вентилятором, смотровое окно в верхней части камеры охлаждения для регулировки уровня гранул, шиберные заслонки для вывода гранул из камеры охлаждения, стол рассева в виде решета, заключенного в подвешенный на ремнях к раме стан рассева, который имеет возможность совершения колебательных движений за счет эксцентрикового вала, приводимого в действие электродвигателем.
Недостатком таких конструкций являются скаты, о которые гранулы ударяются при падении. В итоге ударов гранулы ломаются, не успев остыть до температуры затвердения. При транспортировке по конвейеру нарушается целостность гранул. Горячие гранулы, подаваемые по транспортеру в колонну охлаждения, постепенно скапливаются толстым слоем в нижней части колонны до определенного уровня. Соответственно воздух, подаваемый через весь слой гранул, не успевает их охладить. Наличие рассева с возможностью совершения возвратно-поступательных движений приводит дополнительным затратам электроэнергии.
Техническая задача изобретения - повышение производительности охладителя, снижение энергоемкости и металлоемкости установки, равномерное охлаждение гранул c сохранением их целостности.
Указанная задача достигается тем, что в пневматической колонне охлаждения движение гранул осуществляется по перфорированному шнеку в псевдоожиженном слое, образованном восходящим охлаждающим потоком воздуха, гранулы не бьются о стенки, сохраняя целостность, при этом происходит равномерное охлаждение гранул. Теплый воздух и пыль захватываются и выводятся потоком через центральную перфорированную трубу. Поврежденные гранулы отделяются от целых в выходном патрубке на перфорированной нижней части.

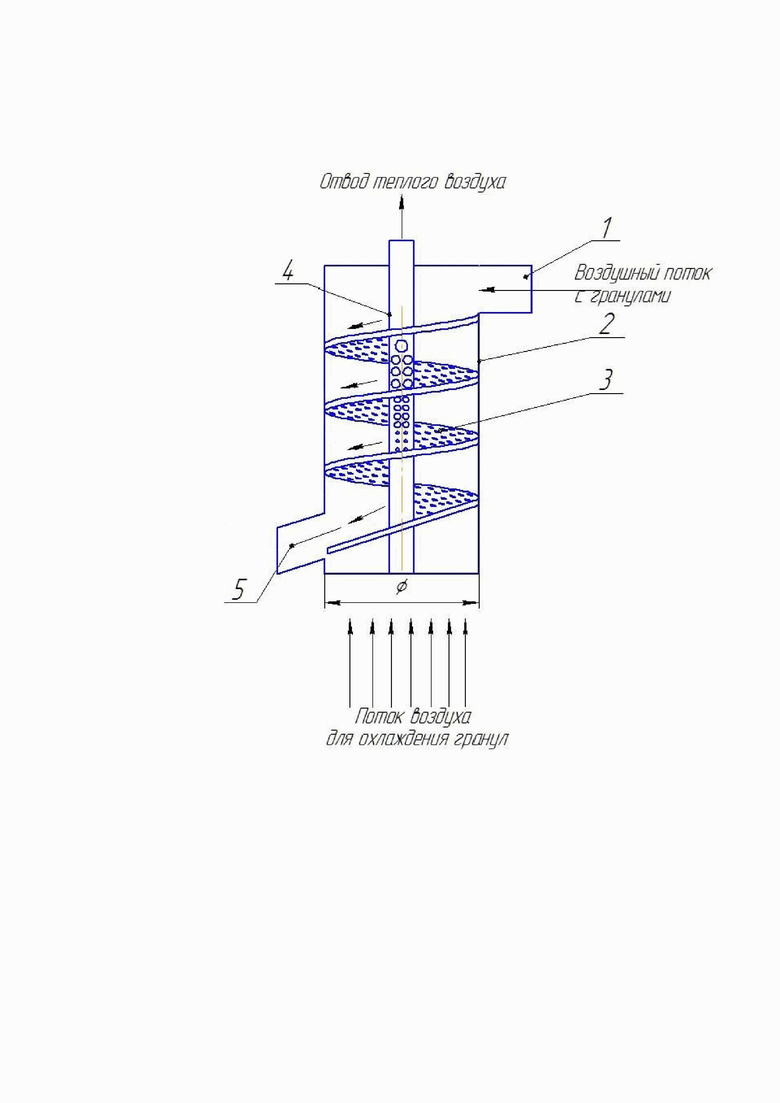

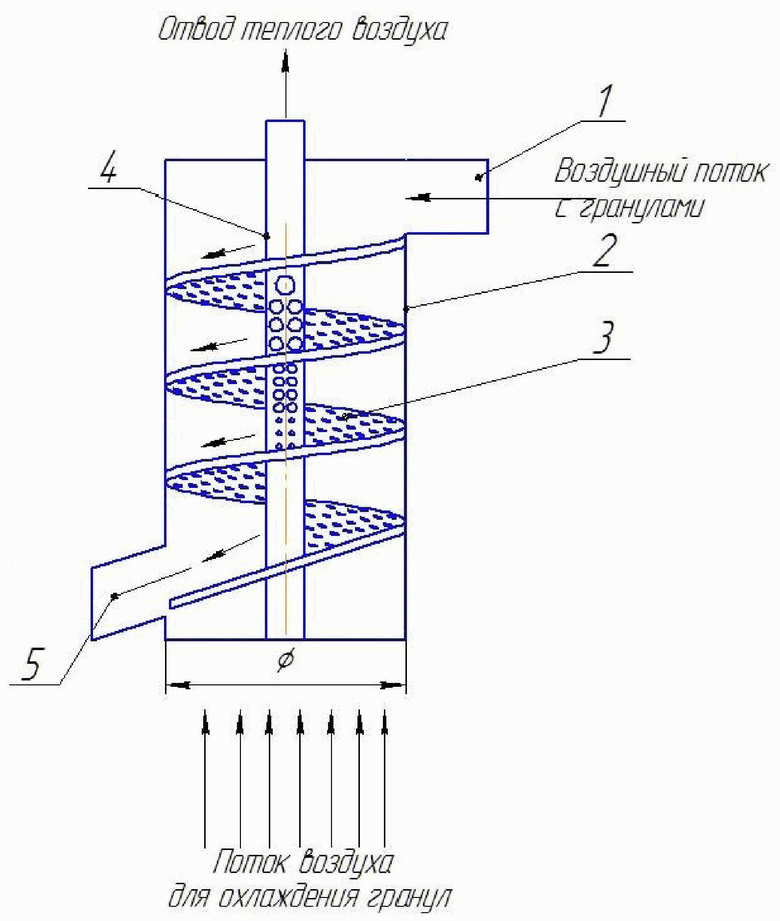

На чертеже схематически изображена пневматическая колонна сыпучих материалов.
Пневматическая колонна охлаждения сыпучих материалов содержит тангенциальный загрузочный патрубок 1, корпус колонны охлаждения 2, перфорированный шнек 3, перфорированную трубу для отвода теплого воздуха из колонны охлаждения 4, выходной патрубок для отвода готового продукта 5 с перфорированной нижней поверхностью.
Пневматическая колонна охлаждения гранулированных кормов работает следующим образом. Горячие гранулы из гранулятора по пневмотранспорту поступают через тангенциальный загрузочный патрубок 1, попадают в корпус колонны охлаждения 2 и движутся по перфорированному шнеку 3, имеющему три и более витков. Центробежные и гравитационные силы равномерно распределяют в тонкий слой продукт на винтовой поверхности. Гранулы находятся во взвешенном состоянии за счет непрерывного вертикального потока воздуха. Вертикальный воздушный поток с температурой окружающей среды охлаждает гранулы и извлекает из слоя продукта пыль. Отсос воздуха через отверстия в центральной перфорированной трубе 4 приводит к появлению радиальных потоков газа, которые увлекают теплый воздух с пылью, выводя из колонны охлаждения. Гранулы с воздухом, скорость которого выше, чем скорость вертикального потока воздуха, двигаясь по виткам шнека, охлаждаются. Готовые охлажденные гранулы выводятся из камеры через выходной патрубок 5, нижняя часть которого выполнена с отверстиями для отвода поврежденных гранул.
название | год | авторы | номер документа |
---|---|---|---|
Охладитель сыпучих материалов | 1983 |
|
SU1121559A1 |
УСТАНОВКА ДЛЯ СУШКИ СЫПУЧИХ МАТЕРИАЛОВ | 2004 |
|
RU2269731C2 |
Охладитель сыпучих материалов | 1980 |
|
SU855349A1 |
Способ охлаждения сыпучего материала и устройство для его осуществления | 1980 |
|
SU898242A1 |
Установка для сушки сыпучих материалов | 1988 |
|
SU1562642A1 |
Установка для сушки плодовыхКОСТОчЕК | 1979 |
|
SU843921A1 |
Установка для сушки комкующихся сыпучих материалов | 1977 |
|
SU746162A1 |
Холодильник для сыпучего материала | 1980 |
|
SU883632A1 |
ЗЕРНОАСПИРАТОР | 2017 |
|
RU2671382C1 |
ПНЕВМАТИЧЕСКИЙ КЛАССИФИКАТОР | 2010 |
|
RU2451564C2 |
Изобретение относится к кормопроизводству, а именно к охладителям сыпучих материалов. Пневматическая колонна охлаждения сыпучих материалов включает неподвижный корпус колонны охлаждения в виде цилиндра, тангенциальный загрузочный патрубок, перфорированный шнек, по которому движутся горячие гранулы с воздухом. Сыпучие материалы находятся в псевдоожиженном слое, созданном за счет подачи вертикального воздушного потока. Пневматическая колонна включает также перфорированную трубу для отвода теплого воздуха с пылевой фракцией из камеры охлаждения. Выходной патрубок для выхода готового продукта с перфорированной нижней частью служит для отбора поврежденных гранул. Использование изобретения позволит равномерно охладить продукт, a также сохранить целостность гранул. 1 ил.
Пневматическая колонна охлаждения сыпучих материалов, содержащая корпус колонны охлаждения в виде цилиндра и тангенциальный загрузочный патрубок, отличающаяся тем, что в корпусе колонны охлаждения в псевдоожиженном слое, образованном восходящим охлаждающим потоком воздуха, установлен перфорированный шнек с центральной перфорированной трубой, при этом в нижней части колонны имеется выходной патрубок, нижняя часть которого выполнена с отверстиями для отвода поврежденных гранул.
Машина для разбивки стоп жести после отжига | 1959 |
|
SU129609A1 |
Способ удержания постоянства фазного и частотного совпадения генераторов строк и кадров | 1940 |
|
SU63914A3 |
КОЛОСНИКОВЫЙ ОХЛАДИТЕЛЬ, СОДЕРЖАЩИЙ УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОСТУПАЮЩИХ ПОТОКОВ ОХЛАЖДАЮЩЕГО ВОЗДУХА В КОЛОСНИКОВОМ ОХЛАДИТЕЛЕ СЫПУЧЕГО МАТЕРИАЛА | 2004 |
|
RU2366878C2 |
US 3540484 A1, 17.11.970. |
Авторы
Даты
2025-02-20—Публикация
2024-05-30—Подача
