Машина для разбивки стоп жести после отжига Советский патент 1960 года по МПК B21B47/04

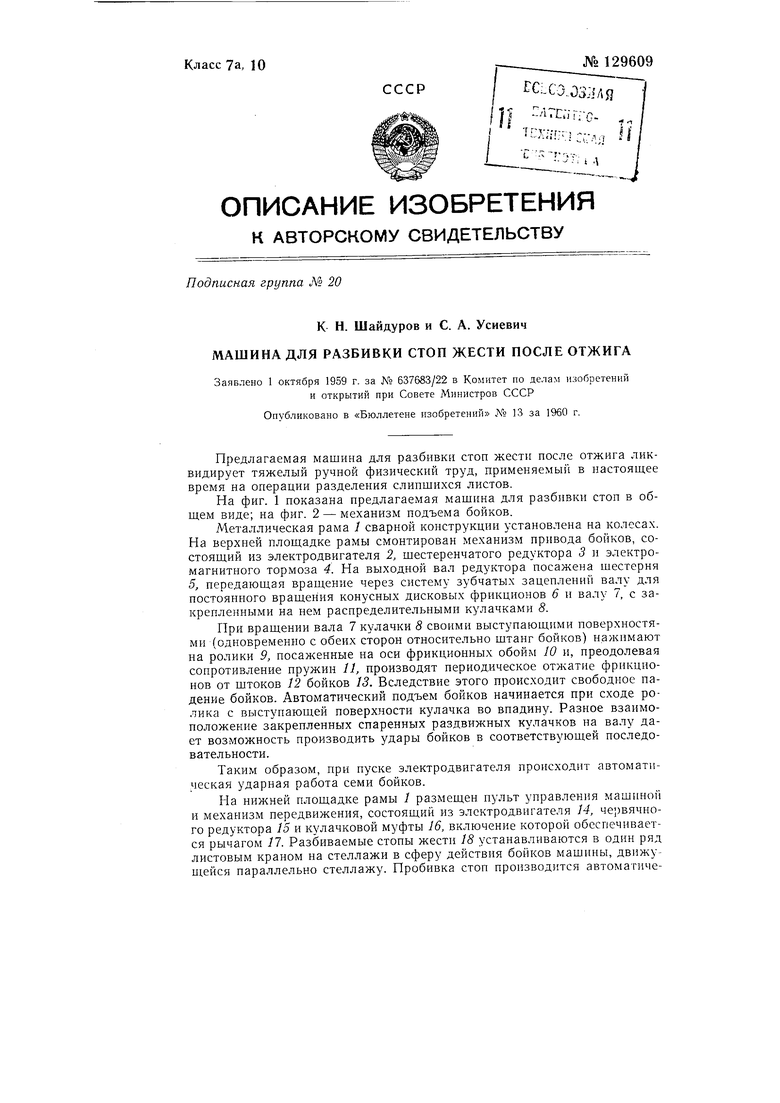

Предлагаемая машина для разбивки стоп жести после отжига ликвидирует тяжелый ручной физический труд, применяемый в настоящее время на операции разделения слипшихся листов.

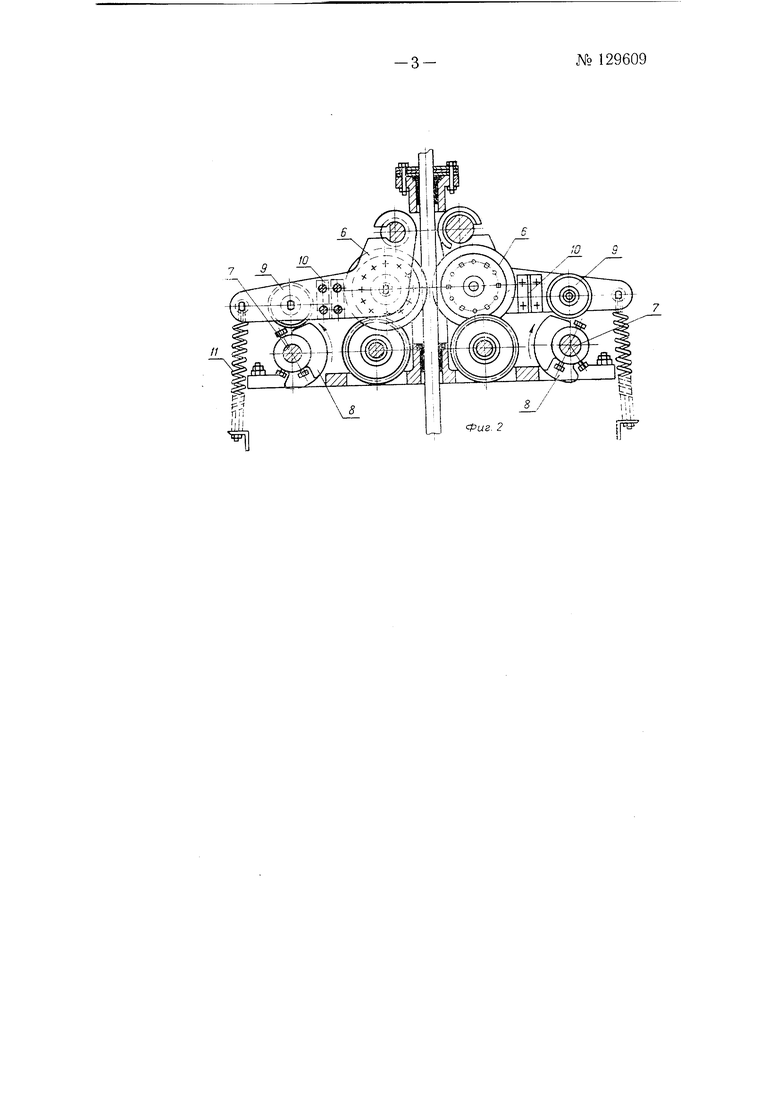

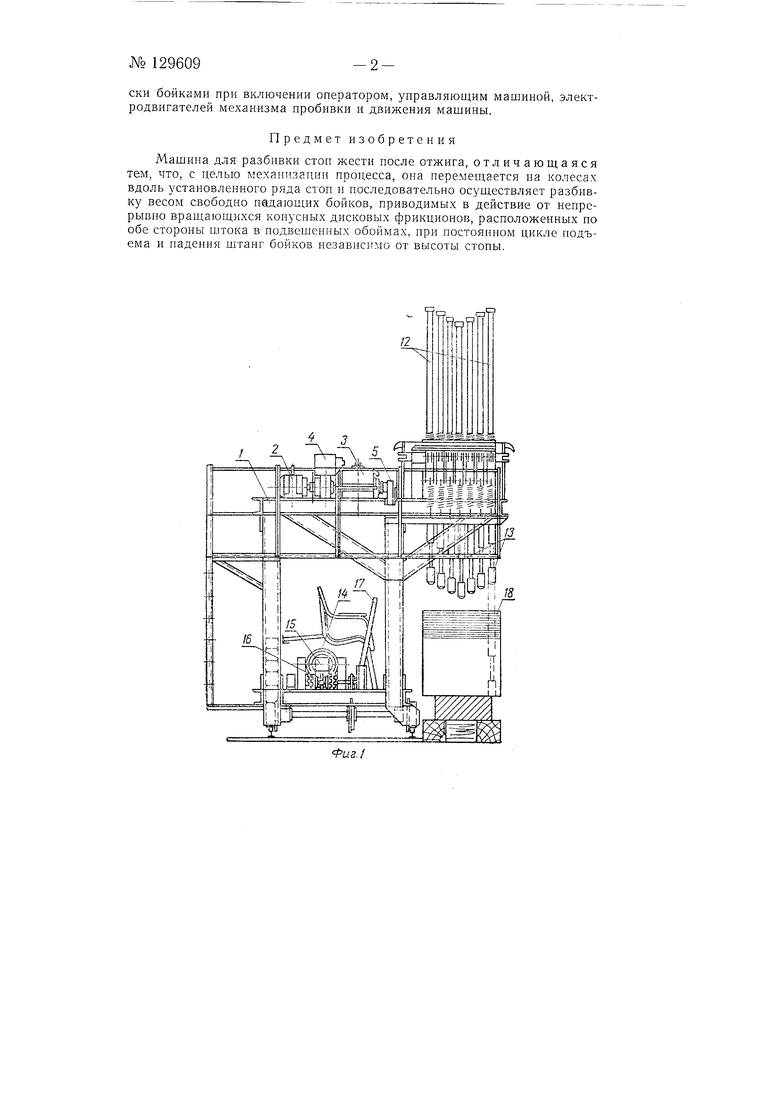

На фиг. 1 показана предлагаемая машина для разбивки стоп в обндем виде; на фиг. 2 - механизм подъема бойков.

Металлическая рама 1 сварной конструкции установлена на колесах. На верхней площадке рамы смонтирован механизм привода бойков, состоящий из электродвигателя 2, шестеренчатого редуктора 3 и электромагнитного тормоза 4. На выходной вал редуктора посажена шестерня 5, передающая вращение через систему зубчатых зацеплепий валу для постояппого вращения конусных дисковых фрикционов 6 и валу 7,с закрепленными на нем распределительпымп кулачками 8.

При вращении вала 7 кулачки 8 своими выступающими поверхностями (одновременно с обеих сторон относительно штанг бойков) нажимают на ролики 9, посаженные на оси фрикционных обойм 10 и, преодолевая сопротивление пружин 11, производят периодическое отжатие фрикционов от штоков 12 бойков /5. Вследствие этого происходит свободное падение бойков. Автоматический подъем бойков начинается при сходе ролика с выступающей поверхности кулачка во впадину. Разное взаимоположение закрепленных спаренных раздвижных кулачков на валу дает возможность производить удары бойков в соответствующей последовательности.

Таким образом, при пуске электродвигателя происходит автоматическая ударная работа семи бойков.

На нижней площадке рамы / размещен пульт управления машиной и механизм передвижения, состоящий из электродвигателя 14, червячного редуктора 15 и кулачковой муфты 16, включение которой обеспечивается рычагом п. Разбиваемые стопы жести 18 устанавливаются в один ряд листовым краном на стеллажи в сферу действия бойков машины, движу щейся параллельно стеллажу. Пробивка стоп производится автоматически бойками при включении оператором, управляющим машиной, электродвигателей механизма пробивки и движения машины.

Предмет изобретения

Машина для разбивки стоп жести после отжига, отличающаяся тем, что, с целью механизации процесса, она перемещается на колесах вдоль установленного ряда стоп н последовательно осуществляет разбивку весом свободно падающих бойков, приводимых в действие от непрерывно вращающихся конусных дисковых фрикционов, расположенных по обе стороны штока в подвещенных обоймах, при постоянном цикле подъема и падения щтаиг бойков независимо от высоты стопы.
