СОЕДИНИТЕЛИ ЛИНИЙ ПОТОКА ТЕКУЧЕЙ СРЕДЫ ДЛЯ ДОСТАВКИ МЕДИЦИНСКОЙ ТЕКУЧЕЙ СРЕДЫ Российский патент 2025 года по МПК A61M39/10

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] Эта заявка испрашивает приоритет для Предварительной патентной заявки США №62/705,251, поданной 18 июня 2020 г., и Предварительной патентной заявки США №62/979,584, поданной 21 февраля 2020 г., содержание которых включено в это описание путем ссылки в полном объеме.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Область изобретения

[0002] Настоящее изобретение касается соединителей, шприцев и систем шприцев и соединителей для применения в системах подачи текучих сред, в частности, соединителей, шприцев и систем шприца и соединителя для применения в системах подачи медицинских текучих сред, в которых одну или несколько текучих сред доставляют в организм пациента в условиях ограниченного времени.

Уровень техники

[0003] Во многих медицинских процедурах, таких как доставка лекарственного средства, желательна инъекция текучей среды в организм пациента. Многочисленные типы текучих сред, таких как контрастные среды (часто называемые просто "контрастами") и/или солевой раствор, вводят путем инъекции в организм пациента во время диагностических и терапевтических процедур. В некоторых медицинских процедурах, например ангиографии, компьютерной томографии (КТ), ультразвуковом исследовании, магнитно-резонансной томографии (МРТ), медицинской радиологии и позитронно-эмиссионной томографии (ПЭТ), возникает необходимость в доставке текучей среды, такой как контраст, с регулированием по времени под высоким давлением. В инжекторах, подходящих для этих способов применения, как правило, применяют шприц относительно большого объема, и они способны создавать относительно большую скорость потока текучей среды.

[0004] Медицинский персонал работает во все более усложняющихся условиях временных и физических ограничений. Таким образом, желательно наполнить шприцы или другие вместилища для текучих сред и как можно быстрее подсоединять и отсоединять компоненты системы подачи текучей среды. Однако наполнение большого шприца текучей средой, такой как контрастная среда или солевой раствор, как правило, является процедурой, требующей немало времени. Традиционные шприцы имеют дальнее отверстие, которое обычно применяют для заполнения внутреннего пространства шприца текучей средой. Размер этого дальнего отверстия налагает значительные ограничения на скорость наполнения. Кроме того, поскольку традиционные шприцы, как правило, поставляют с плунжером в полностью отведенной позиции, наполнение шприца сначала требует перемещения плунжера к дальнему концу шприца для выталкивания воздуха из шприца и начала процесса наполнения текучей средой. Поскольку стоимость многих медицинских процессов, таких как диагностическая визуализация, возрастает в зависимости от длительности, любые задержки могут значительно увеличить расходы.

[0005] Кроме того, во многих таких системах подачи текучей среды необходимо образовывать соединение текучей среды между отдельными компонентами линий потока текучей среды. Например, возможна необходимость в соединении приводимого в действие инжектором шприца с гибким пластиковым трубопроводом, который, в свою очередь, соединен с шипом, соединенным с источником наливной текучей среды или катетером, введенным в организм пациента. Традиционным соединителем, применяемым в области медицины, является люэровский соединитель или люэровский наконечник. Люэровский соединитель включает штыревой соединитель или элемент и гнездовой соединитель или элемент. Штыревой элемент и гнездовой элемент, как правило, соединены путем фрикционной посадки или при помощи выступающей радиально внутрь резьбы, нанесенной на гнездовой элемент, которая взаимодействует с одним или несколькими выступающими радиально наружу фланцами на штыревом люэровском элементе для создания герметичного соединения.

[0006] Многие соединители текучей среды для применения в медицинских процедурах, включая люэровские соединители, демонстрируют недостатки, к которым не в последнюю очередь относятся хрупкость, ломкость (например, из-за чрезмерного затягивания) и трудность в образовании соединения, например, затраты времени на вращение одного или обоих соединителей. Поскольку медицинский персонал работает во все более усложняющихся условиях временных и физических ограничений во время различных медицинских процедур, довольно часто многие элементы линии потока текучей среды требуют подсоединения и/или отсоединения за относительно короткое время в напряженных и/или чрезвычайных условиях. В таких условиях существует вероятность чрезмерно плотной посадки люэровского соединителя, что ухудшает структурную целостность соединителя и даже приводит к раскалыванию компонентов соединителя, вследствие чего возможна течь и проникновение воздуха. Во многих традиционных конфигурациях соединителя не предусмотрена индикация (звуковая или визуальная), которая бы указывала пользователю, что соединители сложены надлежащим образом, и дальнейшая затяжка не требуется. Кроме того, нарушение уплотнения между штыревым элементом и гнездовым элементом люэровского соединителя возможно по причине наложения допусков между штыревым элементом и гнездовым элементом из-за различий в производственном процессе. Кроме того, в некоторых процедурах, таких как ангиография, для нагнетания текучей среды применяют очень высокое давление текучей среды (до 1200 фунт/кв. дюйм). Высокое давление приводит к отсоединению традиционных люэровских соединителей, например, отвинчиванию винтового люэровского соединителя, когда штыревой и/или гнездовой соединитель увлажняется, что приводит к недостаточному трению между компонентами соединителя.

[0007] Медицинский персонал должен подсоединять и/или отсоединять системы подачи текучей среды за относительно короткое время и в напряженных и/или чрезвычайных условиях. Таким образом, существует потребность в разработке переходников для шприца, выполненных с возможностью наполнения шприца и/или доставки медицинской текучей среды в организм пациента, которые имеют долговечные устройства сопряжения шприца и соединителя, позволяющие просто и быстро осуществлять подсоединение или отсоединение без течи, поломок или непреднамеренного отсоединения.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0008] В одном примере раскрытия настоящего изобретения соединитель линий потока текучей среды для системы подачи медицинской текучей среды включает первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку; и второй соединительный элемент, включающий корпус, ограничивающий подрез, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала, причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с подрезом корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента, и причем уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

[0009] В другом примере раскрытия настоящего изобретения каждый из первого соединительного элемента и второго соединительного элемента находится в гидродинамическом сообщении с элементом текучей среды, выбранным из группы, состоящей из шприца, шипообразного элемента, комплекта трубопровода для текучей среды и наливного резервуара для текучей среды. Каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента. Каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента. Первый соединительный элемент включает первый приводной рычаг, связанный с первой гибкой ножкой, и второй приводной рычаг, связанный со второй гибкой ножкой, причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента для отцепления первого фланца и второго фланца от подреза, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент. По меньшей мере одна из первой гибкой ножки и второй гибкой ножки включает по меньшей мере одно усиливающее ребро. Когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживать давление текучей среды в линии потока текучей среды по меньшей мере 800 фунт/кв. дюйм. Первый соединительный элемент также включает опорное основание, простирающееся от корпуса между первой гибкой ножкой и второй гибкой ножкой, причем опорное основание выполнено с возможностью уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды. Опорное основание включает по меньшей мере одно усиливающее ребро для уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды. Уплотнительный элемент представляет собой один из следующих элементов: эластомерное уплотнительное кольцо круглого сечения, выполненную путем многослойного литья уплотнительную поверхность и уплотнительное кольцо квадратного сечения. Канал имеет такие размеры, что по меньшей мере один уплотнительный элемент перемещается вдоль продольной оси второго соединительного элемента в противоположных направлениях в пределах канала, когда первый соединительный элемент и второй соединительный элемент зацепляются и отцепляются друг от друга. По меньшей мере уплотнительный элемент перемещается между первой позицией, в которой по меньшей мере один уплотнительный элемент уплотняет канал текучей среды, образованный во втором соединительном элементе, для предотвращения потока текучей среды через второй соединительный элемент, и второй позицией, в которой по меньшей мере один уплотнительный элемент выходит из канала текучей среды, позволяя текучей среде течь через второй соединительный элемент. По меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает юбку, окружающую корпус первого соединительного элемента и корпус второго соединительного элемента. Юбка простирается за пределы дальнего конца корпуса по меньшей мере одного из первого соединительного элемента и второго соединительного элемента. В юбке образовано по меньшей мере одно отверстие для второго соединительного элемента. По меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает переходник линии потока текучей среды, выполненный с возможностью соединения по меньшей мере одного из первого соединительного элемента и второго соединительного элемента с элементом подачи текучей среды. Первый соединительный элемент включает скользящую муфту, выполненную с возможностью фиксации первого и второго гибких рукавов, когда первый соединительный элемент зацеплен со вторым соединительным элементом.

[0010] В другом примере раскрытия настоящего изобретения система подачи медицинской текучей среды включает шприц, включающий ближний конец, дальний конец и боковую стенку, простирающуюся от ближнего конца до дальнего конца, элемент подачи текучей среды и соединитель линий потока текучей среды, который включает первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку; и второй соединительный элемент, включающий корпус, ограничивающий подрез, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала, причем первый соединительный элемент находится в гидродинамическом сообщении с элементом подачи текучей среды, причем второй соединительный элемент находится в гидродинамическом сообщении с дальним концом шприца, причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с подрезом корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента, и причем уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

[0011] В другом примере раскрытия настоящего изобретения каждый из первого соединительного элемента и второго соединительного элемента находится в гидродинамическом сообщении с элементом текучей среды, выбранным из группы, состоящей из шприца, шипообразного элемента, комплекта трубопровода для текучей среды и наливного резервуара для текучей среды. Каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента. Каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента. Первый соединительный элемент включает первый приводной рычаг, связанный с первой гибкой ножкой, и второй приводной рычаг, связанный со второй гибкой ножкой, причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента для отцепления первого фланца и второго фланца от подреза, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент. По меньшей мере одна из первой гибкой ножки и второй гибкой ножки включает по меньшей мере одно усиливающее ребро. Когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживания давления текучей среды в линии потока текучей среды по меньшей мере 800 фунт/кв. дюйм. Первый соединительный элемент также включает опорное основание, простирающееся от корпуса между первой гибкой ножкой и второй гибкой ножкой, причем опорное основание выполнено с возможностью уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды. Опорное основание включает по меньшей мере одно усиливающее ребро для уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды. Канал имеет такие размеры, что уплотнительный элемент перемещается вдоль продольной оси второго соединительного элемента в противоположных направлениях в пределах канала, когда первый соединительный элемент и второй соединительный элемент зацепляются и отцепляются друг от друга. По меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает юбку, окружающую корпус первого соединительного элемента и корпус второго соединительного элемента. Юбка простирается за пределы дальнего конца корпуса по меньшей мере одного из первого соединительного элемента и второго соединительного элемента. В юбке образовано по меньшей мере одно отверстие для второго соединительного элемента. По меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает переходник линии потока текучей среды, выполненный с возможностью соединения по меньшей мере одного из первого соединительного элемента и второго соединительного элемента с элементом подачи текучей среды. Первый соединительный элемент включает скользящую муфту, выполненную с возможностью фиксации первого и второго гибких рукавов, когда первый соединительный элемент зацеплен со вторым соединительным элементом.

[0012] В другом примере раскрытия настоящего изобретения представлен соединитель линий потока текучей среды для системы подачи медицинской текучей среды, соединитель линий потока, который включает первый соединительный элемент, включающий корпус, ограничивающий первый подрез, первую гибкую ножку и вторую гибкую ножку; и второй соединительный элемент, включающий корпус, ограничивающий второй подрез, третью гибкую ножку и четвертую гибкую ножку, причем первая гибкая ножка включает первый фланец, вторая гибкая ножка образует второй фланец, третья гибкая ножка включает третий фланец, и четвертая гибкая ножка образует четвертый фланец, причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец входят во второй подрез корпуса второго соединительного элемента, а третий фланец и четвертый фланец входят в первый подрез корпуса первого соединительного элемента для гарантированного предотвращения расцепления первого соединительного элемента и второго соединительного элемента.

[0013] В другом примере раскрытия настоящего изобретения каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента, причем каждый из третьего фланца и четвертого фланца ориентирован под углом внутрь в направлении продольной оси второго соединительного элемента. Каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента, причем каждый из третьего фланца и четвертого фланца ориентирован под углом 45-75 градусов относительно продольной оси второго соединительного элемента. Первый соединительный элемент также включает первый приводной рычаг и второй приводной рычаг, причем второй соединительный элемент также включает третий приводной рычаг и четвертый приводной рычаг, причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент, причем при приложении направленного внутрь давления к третьему приводному рычагу и четвертому приводному рычагу третья гибкая ножка и четвертая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент. По меньшей мере один из первого приводного рычага, второго приводного рычага, третьего приводного рычага и четвертого приводного рычага включает по меньшей мере одно усиливающее ребро. Когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживания давления текучей среды по меньшей мере 800 фунт/кв. дюйм.

[0014] В представленных ниже пунктах также изложены другие особенности настоящего изобретения:

[0015] Пункт 1: Соединитель линий потока текучей среды для системы подачи медицинской текучей среды, причем соединитель линий потока текучей среды включает первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку; и второй соединительный элемент, включающий корпус, ограничивающий подрез, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала, причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с подрезом корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента, и причем уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

[0016] Пункт 2: Соединитель линий потока по пункту 1, причем каждый из первого соединительного элемента и второго соединительного элемента находится в гидродинамическом сообщении с элементом текучей среды, выбранным из группы, состоящей из шприца, шипообразного элемента, комплекта трубопровода для текучей среды и наливного резервуара для текучей среды.

[0017] Пункт 3: Соединитель линий потока по пункту 1 или 2, причем каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента.

[0018] Пункт 4: Соединитель линий потока по одному из пунктов 1-3, причем каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента.

[0019] Пункт 5: Соединитель линий потока по одному из пунктов 1-4, причем первый соединительный элемент включает первый приводной рычаг, связанный с первой гибкой ножкой, и второй приводной рычаг, связанный со второй гибкой ножкой, причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента для отцепления первого фланца и второго фланца от подреза, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент.

[0020] Пункт 6: Соединитель линий потока по пункту 5, причем по меньшей мере одна из первой гибкой ножки и второй гибкой ножки включает по меньшей мере одно усиливающее ребро.

[0021] Пункт 7: Соединитель линий потока по одному из пунктов 1-6, причем, когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживать давление текучей среды в линии потока текучей среды по меньшей мере 800 фунт/кв. дюйм.

[0022] Пункт 8: Соединитель линий потока по одному из пунктов 1-7, причем первый соединительный элемент также включает опорное основание, простирающееся от корпуса между первой гибкой ножкой и второй гибкой ножкой, причем опорное основание выполнено с возможностью уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды.

[0023] Пункт 9: Соединитель линий потока по пункту 8, причем опорное основание включает по меньшей мере одно усиливающее ребро для уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды.

[0024] Пункт 10: Соединитель линий потока по одному из пунктов 1-9, причем уплотнительный элемент представляет собой один из следующих элементов: эластомерное уплотнительное кольцо круглого сечения, выполненную путем многослойного литья уплотнительную поверхность и уплотнительное кольцо квадратного сечения.

[0025] Пункт 11: Соединитель линий потока по одному из пунктов 1-10, причем канал имеет такие размеры, что по меньшей мере один уплотнительный элемент перемещается вдоль продольной оси второго соединительного элемента в противоположных направлениях в пределах канала, когда первый соединительный элемент и второй соединительный элемент зацепляются и отцепляются друг от друга.

[0026] Пункт 12: Соединитель линий потока по одному из пунктов 1-11, причем по меньшей мере уплотнительный элемент перемещается между первой позицией, в которой по меньшей мере один уплотнительный элемент уплотняет канал текучей среды, образованный во втором соединительном элементе, для предотвращения потока текучей среды через второй соединительный элемент, и второй позицией, в которой по меньшей мере один уплотнительный элемент выходит из канала текучей среды, позволяя текучей среде течь через второй соединительный элемент.

[0027] Пункт 13: Соединитель линий потока по одному из пунктов 1-12, причем по меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает юбку, окружающую корпус первого соединительного элемента и корпус второго соединительного элемента.

[0028] Пункт 14: Соединитель линий потока по пункту 13, причем юбка простирается за пределы дальнего конца корпуса по меньшей мере одного из первого соединительного элемента и второго соединительного элемента.

[0029] Пункт 15: Соединитель линий потока по пункту 13 или 14, причем в юбке образовано по меньшей мере одно отверстие для второго соединительного элемента.

[0030] Пункт 16: Соединитель линий потока по одному из пунктов 1-15, причем по меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает переходник линии потока текучей среды, выполненный с возможностью соединения по меньшей мере одного из первого соединительного элемента и второго соединительного элемента с элементом подачи текучей среды.

[0031] Пункт 17: Соединитель линий потока по одному из пунктов 1-16, причем первый соединительный элемент включает скользящую муфту, выполненную с возможностью фиксации первого и второго гибких рукавов, когда первый соединительный элемент зацеплен со вторым соединительным элементом.

[0032] Пункт 18: Система подачи медицинской текучей среды, включающая шприц, включающий ближний конец, дальний конец и боковую стенку, простирающуюся от ближнего конца до дальнего конца; элемент подачи текучей среды; и соединитель линий потока текучей среды, который включает первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку; и второй соединительный элемент, включающий корпус, ограничивающий подрез, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала, причем первый соединительный элемент находится в гидродинамическом сообщении с элементом подачи текучей среды, причем второй соединительный элемент находится в гидродинамическом сообщении с дальним концом шприца, причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с подрезом корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента, и причем уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

[0033] Пункт 19: Система подачи медицинской текучей среды по пункту 18, причем каждый из первого соединительного элемента и второго соединительного элемента находится в гидродинамическом сообщении с элементом текучей среды, выбранным из группы, состоящей из шприца, шипообразного элемента, комплекта трубопровода для текучей среды и наливного резервуара для текучей среды.

[0034] Пункт 20: Система подачи медицинской текучей среды по пункту 18 или 19, причем каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента.

[0035] Пункт 21: Система подачи медицинской текучей среды по одному из пунктов 18-20, причем каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента.

[0036] Пункт 22: Система подачи медицинской текучей среды по одному из пунктов 18-21, причем первый соединительный элемент включает первый приводной рычаг, связанный с первой гибкой ножкой, и второй приводной рычаг, связанный со второй гибкой ножкой, причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента для отцепления первого фланца и второго фланца от подреза, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент.

[0037] Пункт 23: Система подачи медицинской текучей среды по пункту 22, причем по меньшей мере одна из первой гибкой ножки и второй гибкой ножки включает по меньшей мере одно усиливающее ребро.

[0038] Пункт 24: Система подачи медицинской текучей среды по одному из пунктов 18-23, причем, когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживания давления текучей среды в линии потока текучей среды по меньшей мере 800 фунт/кв. дюйм.

[0039] Пункт 25: Система подачи медицинской текучей среды по одному из пунктов 18-24, причем первый соединительный элемент также включает опорное основание, простирающееся от корпуса между первой гибкой ножкой и второй гибкой ножкой, причем опорное основание выполнено с возможностью уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды.

[0040] Пункт 26: Система подачи медицинской текучей среды по пункту 25, причем опорное основание включает по меньшей мере одно усиливающее ребро для уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой, перемещаемой через линию потока текучей среды.

[0041] Пункт 27: Система подачи медицинской текучей среды по одному из пунктов 18-26, причем канал имеет такие размеры, что уплотнительный элемент перемещается вдоль продольной оси второго соединительного элемента в противоположных направлениях в пределах канала, когда первый соединительный элемент и второй соединительный элемент зацепляются и отцепляются друг от друга.

[0042] Пункт 28: Система подачи медицинской текучей среды по одному из пунктов 18-27, причем по меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает юбку, окружающую корпус первого соединительного элемента и корпус второго соединительного элемента.

[0043] Пункт 29: Система подачи медицинской текучей среды по пункту 28, причем юбка простирается за пределы дальнего конца корпуса по меньшей мере одного из первого соединительного элемента и второго соединительного элемента.

[0044] Пункт 30: Система подачи медицинской текучей среды по пункту 28 или 29, причем в юбке образовано по меньшей мере одно отверстие для второго соединительного элемента.

[0045] Пункт 31: Система подачи медицинской текучей среды по одному из пунктов 18-30, причем по меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает переходник линии потока текучей среды, выполненный с возможностью соединения по меньшей мере одного из первого соединительного элемента и второго соединительного элемента с элементом подачи текучей среды.

[0046] Пункт 32: Система подачи медицинской текучей среды по одному из пунктов 18-31, причем первый соединительный элемент включает скользящую муфту, выполненную с возможностью фиксации первого и второго гибких рукавов, когда первый соединительный элемент зацеплен со вторым соединительным элементом.

[0047] Пункт 33: Соединитель линий потока текучей среды для системы подачи медицинской текучей среды, причем соединитель линий потока текучей среды включает первый соединительный элемент, включающий корпус, ограничивающий первый подрез, первую гибкую ножку и вторую гибкую ножку; и второй соединительный элемент, включающий корпус, ограничивающий второй подрез, третью гибкую ножку и четвертую гибкую ножку, причем первая гибкая ножка включает первый фланец, вторая гибкая ножка образует второй фланец, третья гибкая ножка включает третий фланец, и четвертая гибкая ножка образует четвертый фланец, причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец входят во второй подрез корпуса второго соединительного элемента, а третий фланец и четвертый фланец входят в первый подрез корпуса первого соединительного элемента для гарантированного предотвращения расцепления первого соединительного элемента и второго соединительного элемента.

[0048] Пункт 34: Соединитель линий потока по пункту 33, причем каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента, причем каждый из третьего фланца и четвертого фланца ориентирован под углом внутрь в направлении продольной оси второго соединительного элемента.

[0049] Пункт 35: Соединитель линий потока по пункту 33 или 34, причем каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента, причем каждый из третьего фланца и четвертого фланца ориентирован под углом 45-75 градусов относительно продольной оси второго соединительного элемента.

[0050] Пункт 36: Соединитель линий потока по одному из пунктов 33-35, причем первый соединительный элемент также включает первый приводной рычаг и второй приводной рычаг, причем второй соединительный элемент также включает третий приводной рычаг и четвертый приводной рычаг, причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент, причем при приложении направленного внутрь давления к третьему приводному рычагу и четвертому приводному рычагу третья гибкая ножка и четвертая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент.

[0051] Пункт 37: Соединитель линий потока по пункту 36, причем по меньшей мере один из первого приводного рычага, второго приводного рычага, третьего приводного рычага и четвертого приводного рычага включает по меньшей мере одно усиливающее ребро.

[0052] Пункт 38: Соединитель линий потока по одному из пунктов 33-37, причем, когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживания давления текучей среды по меньшей мере 800 фунт/кв. дюйм.

КРАТКОЕ ОПИСАНИЕ ФИГУР

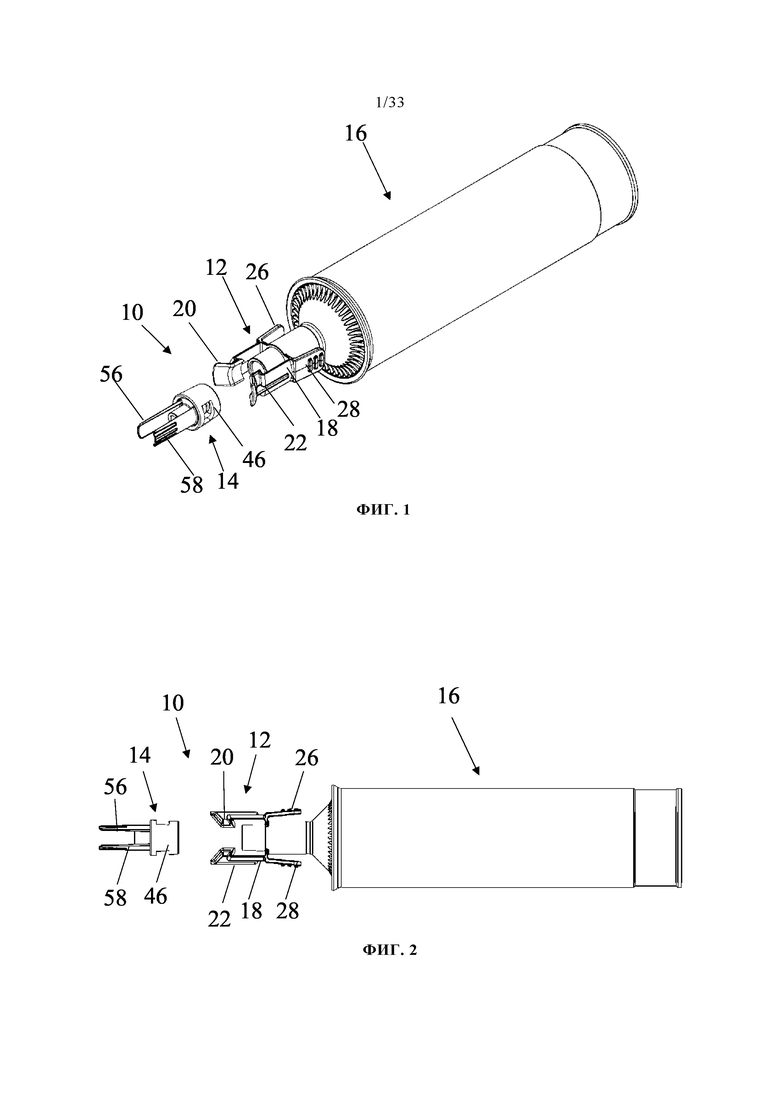

[0053] ФИГ. 1 является видом в перспективе комплекта соединителя линий потока текучей среды, связанного со шприцем, в соответствии с одним примером раскрытия настоящего изобретения, показанного в разъединенной позиции;

[0054] ФИГ. 2 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 1 в разъединенной позиции;

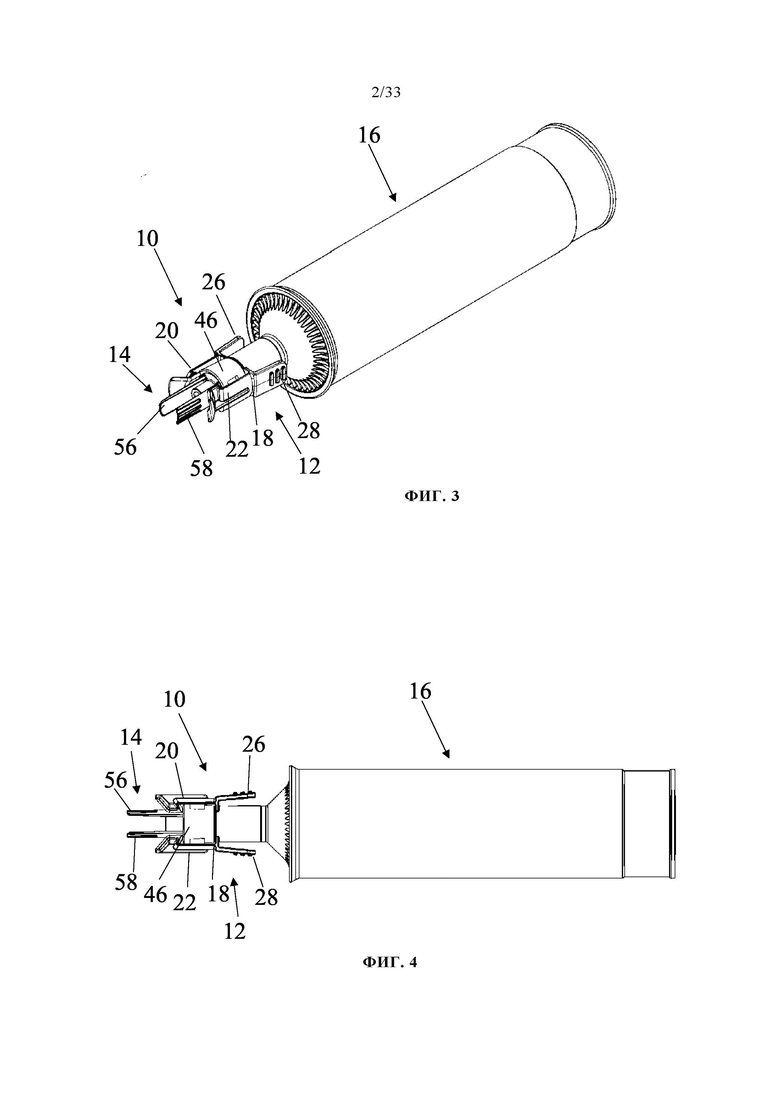

[0055] ФИГ. 3 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 1 в соединенной позиции;

[0056] ФИГ. 4 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 1 в соединенной позиции;

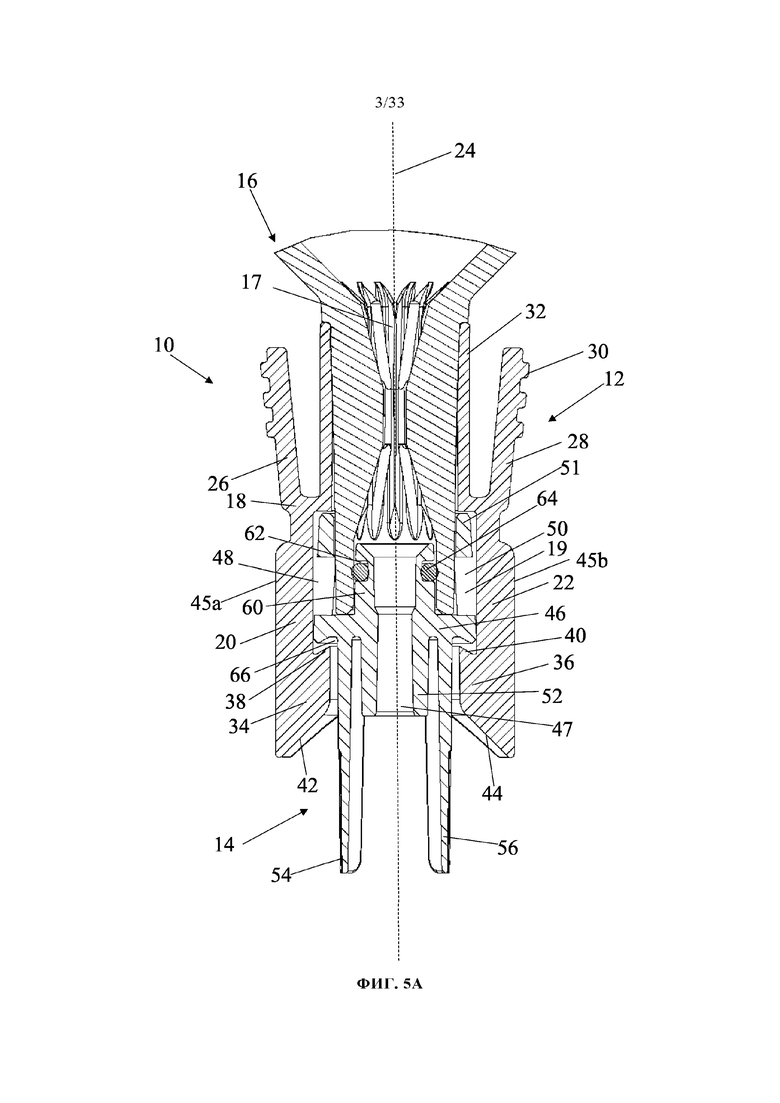

[0057] ФИГ. 5А является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 1;

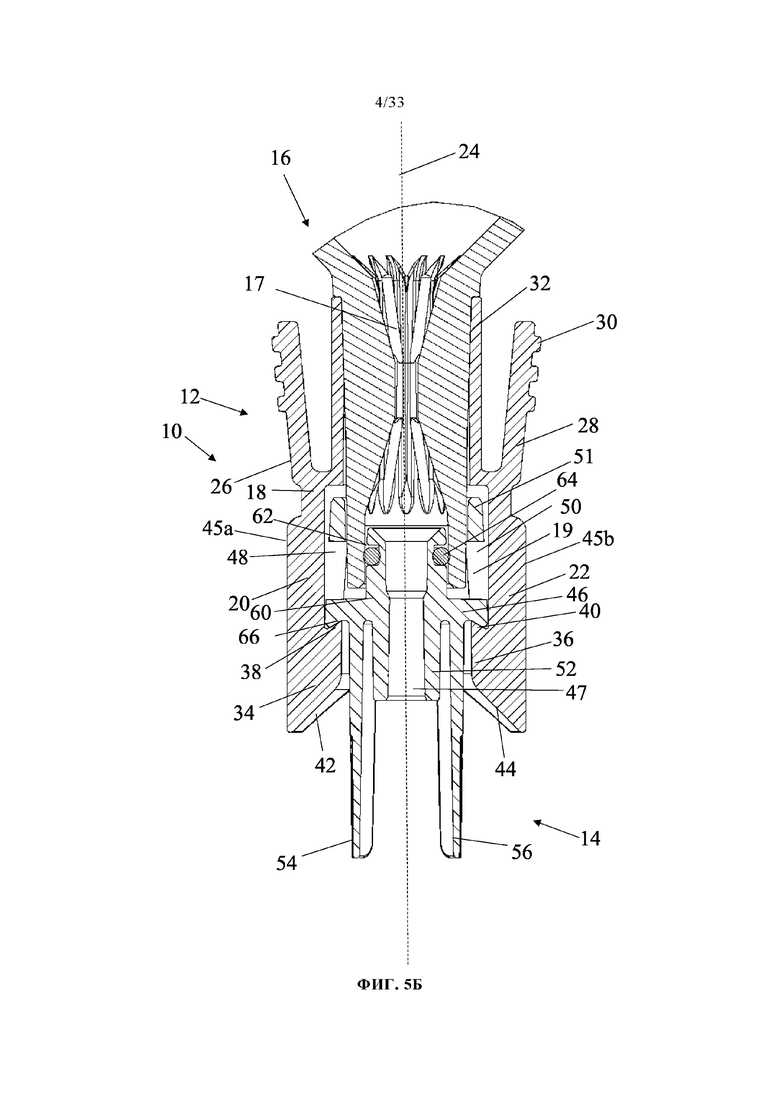

[0058] ФИГ. 5Б является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 1;

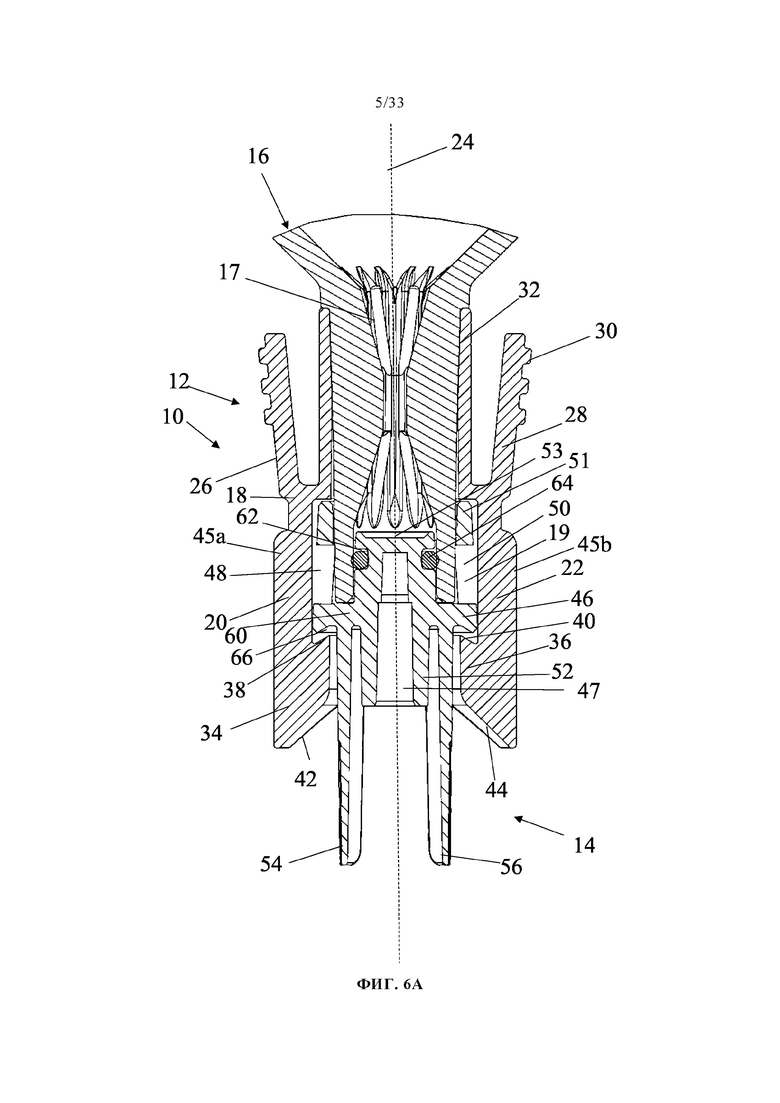

[0059] ФИГ. 6А является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 1, показывающим устройство отклонения потока, включенное во второй соединительный элемент;

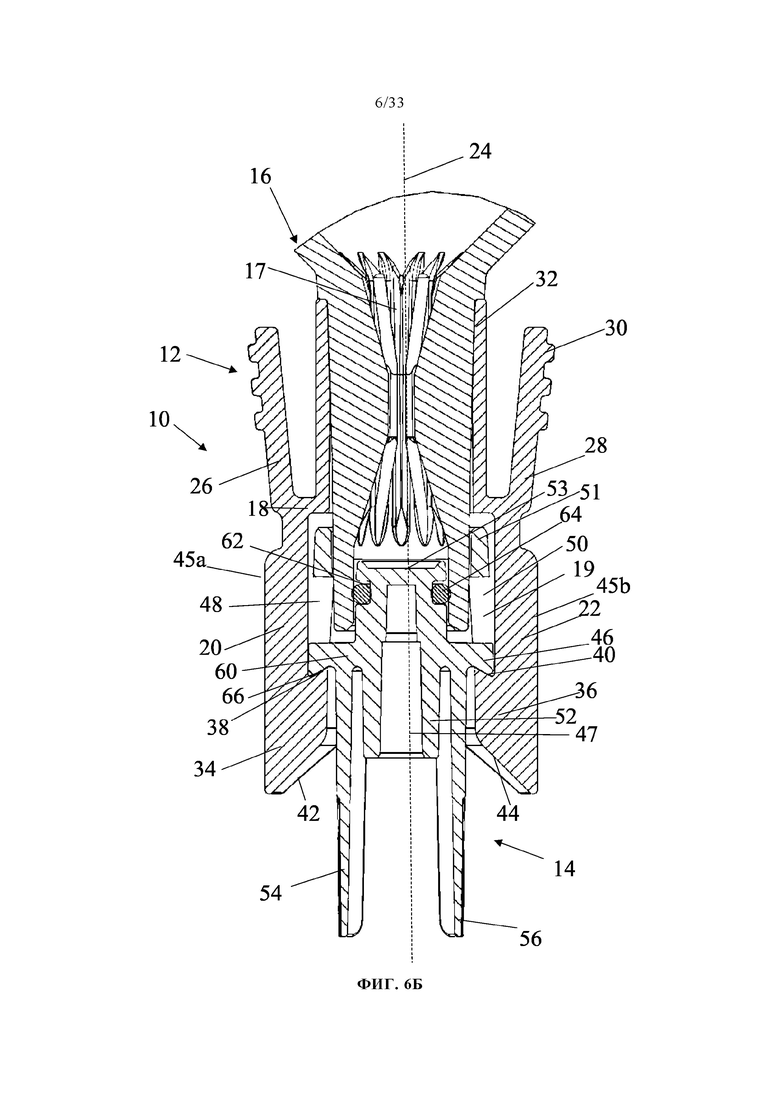

[0060] ФИГ. 6Б является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 1, показывающим устройство отклонения потока, включенное во второй соединительный элемент;

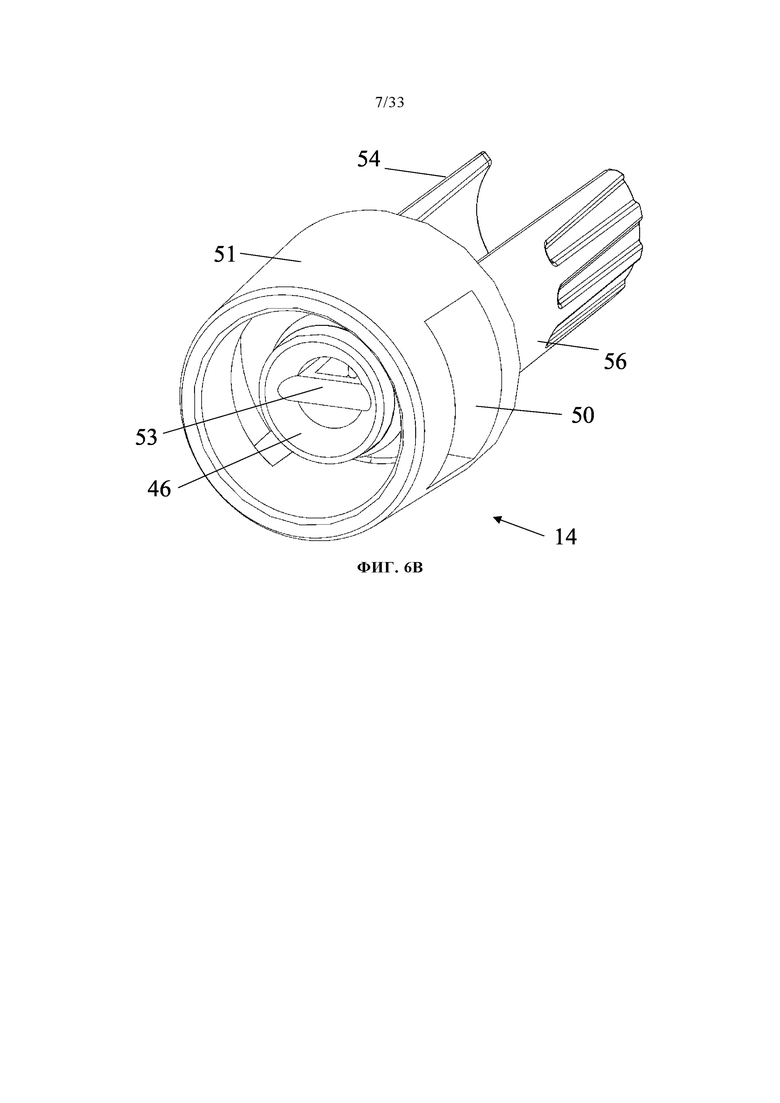

[0061] ФИГ. 6В является видом в перспективе второго соединительного элемента с устройством отклонения потока с ФИГ. 6А;

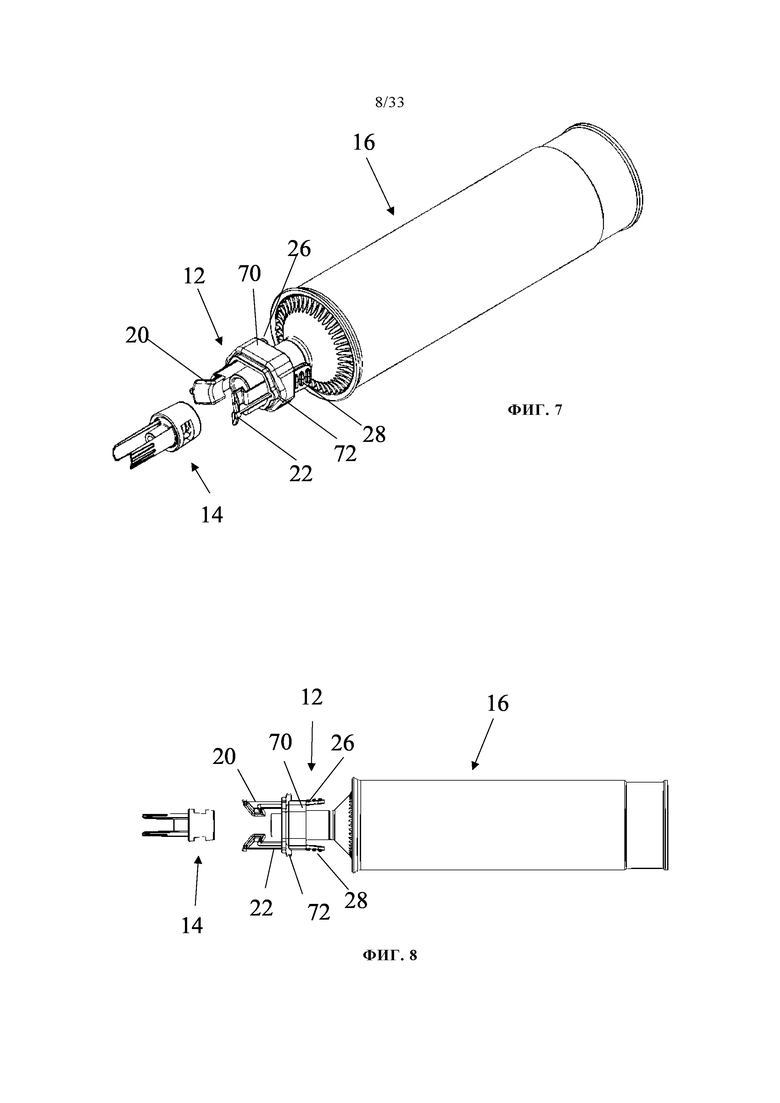

[0062] ФИГ. 7 является видом в перспективе комплекта соединителя линий потока текучей среды в соответствии с еще одним примером раскрытия настоящего изобретения, показанного в разъединенной позиции;

[0063] ФИГ. 8 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 7, показанного в разъединенной позиции;

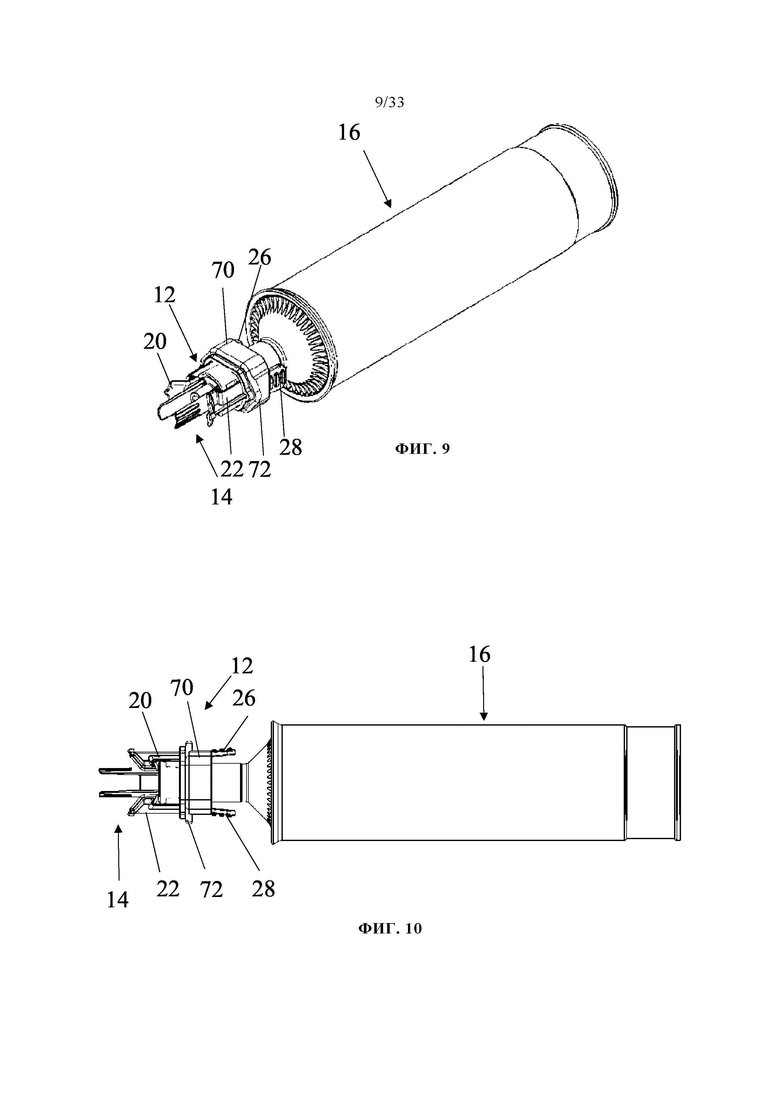

[0064] ФИГ. 9 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 7, показанного в соединенной позиции;

[0065] ФИГ. 10 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 7, показанного в соединенной позиции;

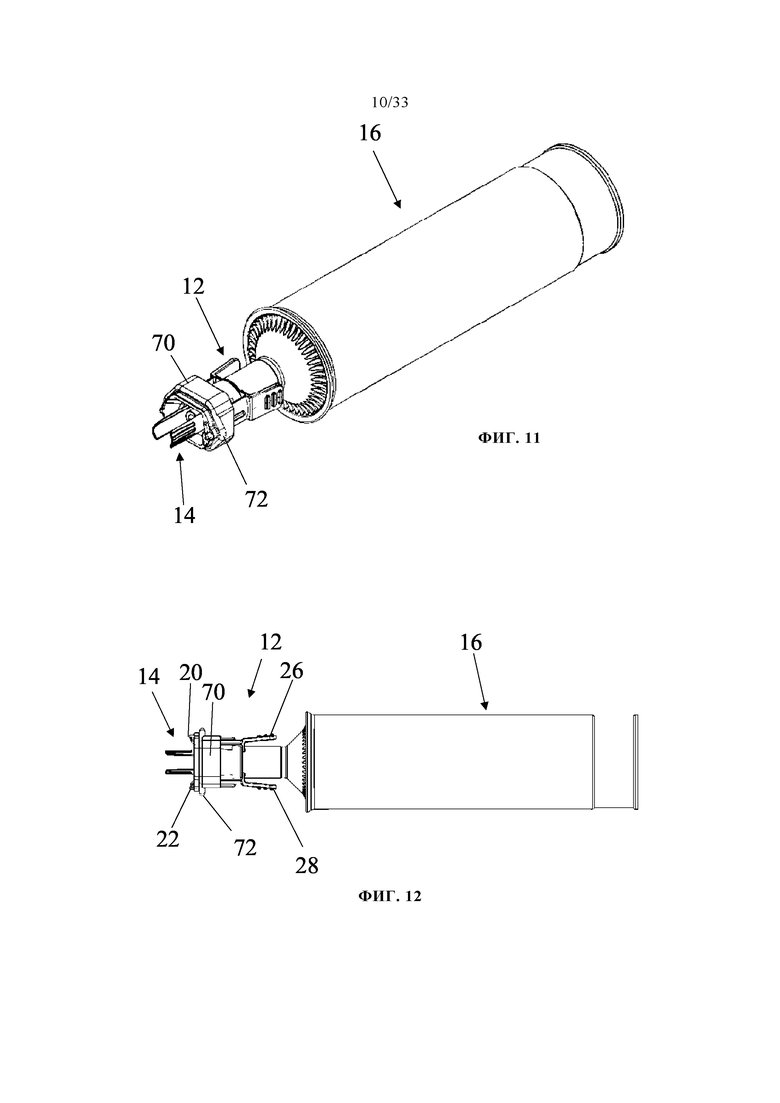

[0066] ФИГ. 11 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 7, в котором фиксирующая юбка является полностью замкнутой;

[0067] ФИГ. 12 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 7, в котором фиксирующая юбка является полностью замкнутой;

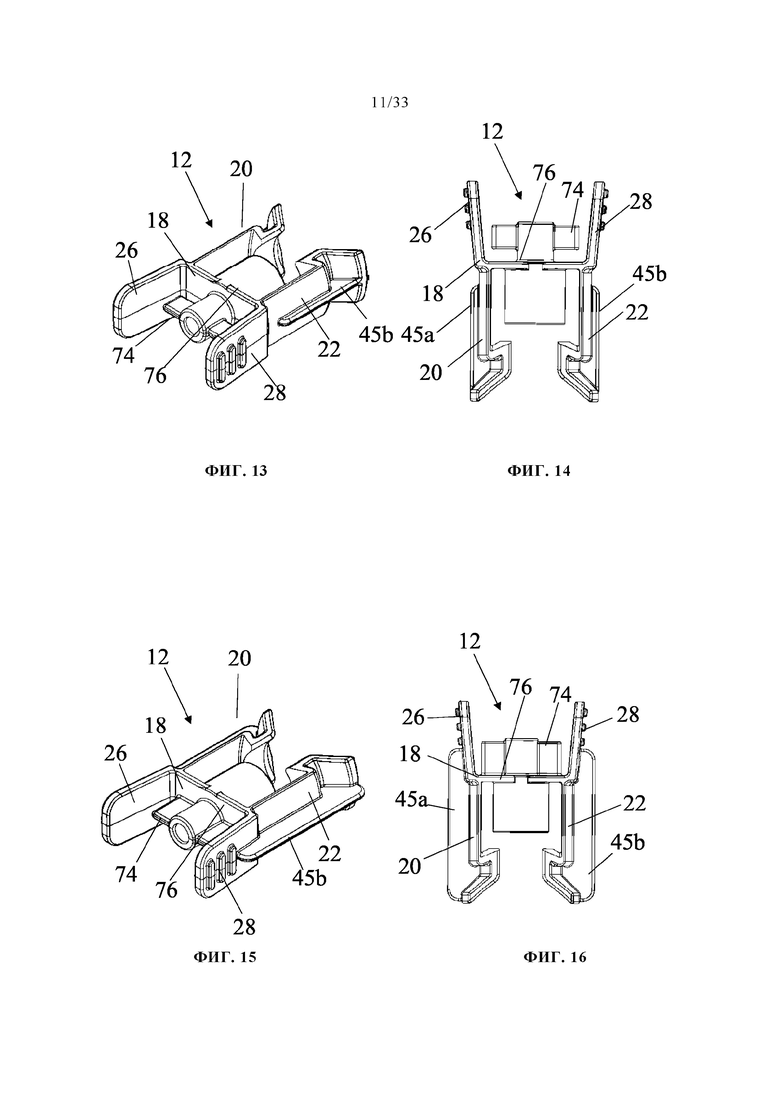

[0068] ФИГ. 13 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с одним примером раскрытия настоящего изобретения;

[0069] ФИГ. 14 является боковой проекцией соединительного элемента с ФИГ. 13;

[0070] ФИГ. 15 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с еще одним примером раскрытия настоящего изобретения;

[0071] ФИГ. 16 является боковой проекцией соединительного элемента с ФИГ. 15;

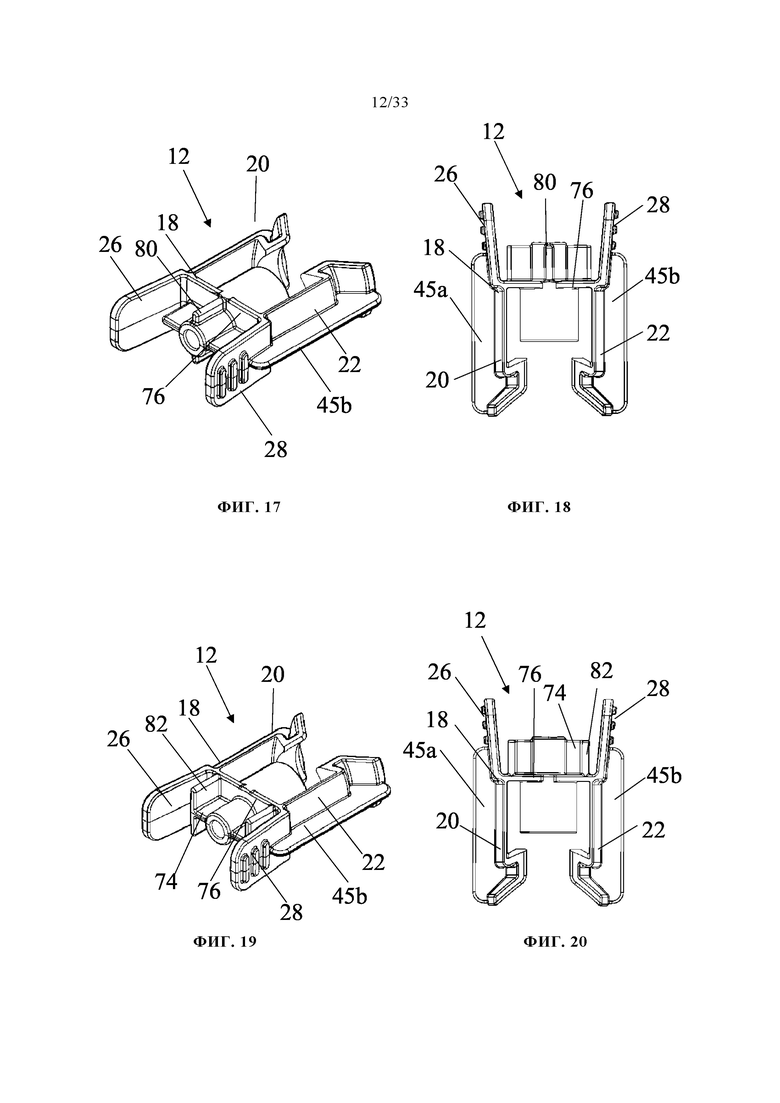

[0072] ФИГ. 17 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с еще одним примером раскрытия настоящего изобретения;

[0073] ФИГ. 18 является боковой проекцией соединительного элемента с ФИГ. 17;

[0074] ФИГ. 19 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с еще одним примером раскрытия настоящего изобретения;

[0075] ФИГ. 20 является боковой проекцией соединительного элемента с ФИГ. 19;

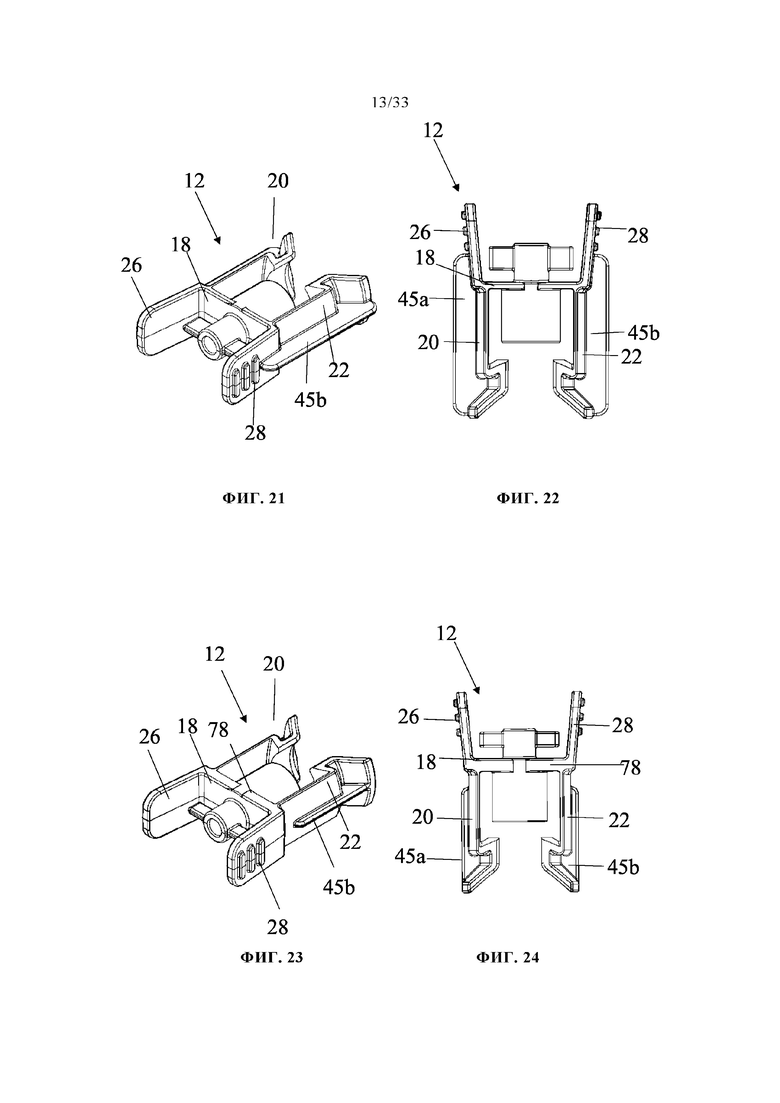

[0076] ФИГ. 21 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с еще одним примером раскрытия настоящего изобретения;

[0077] ФИГ. 22 является боковой проекцией соединительного элемента с ФИГ. 21;

[0078] ФИГ. 23 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с еще одним примером раскрытия настоящего изобретения;

[0079] ФИГ. 24 является боковой проекцией соединительного элемента с ФИГ. 23;

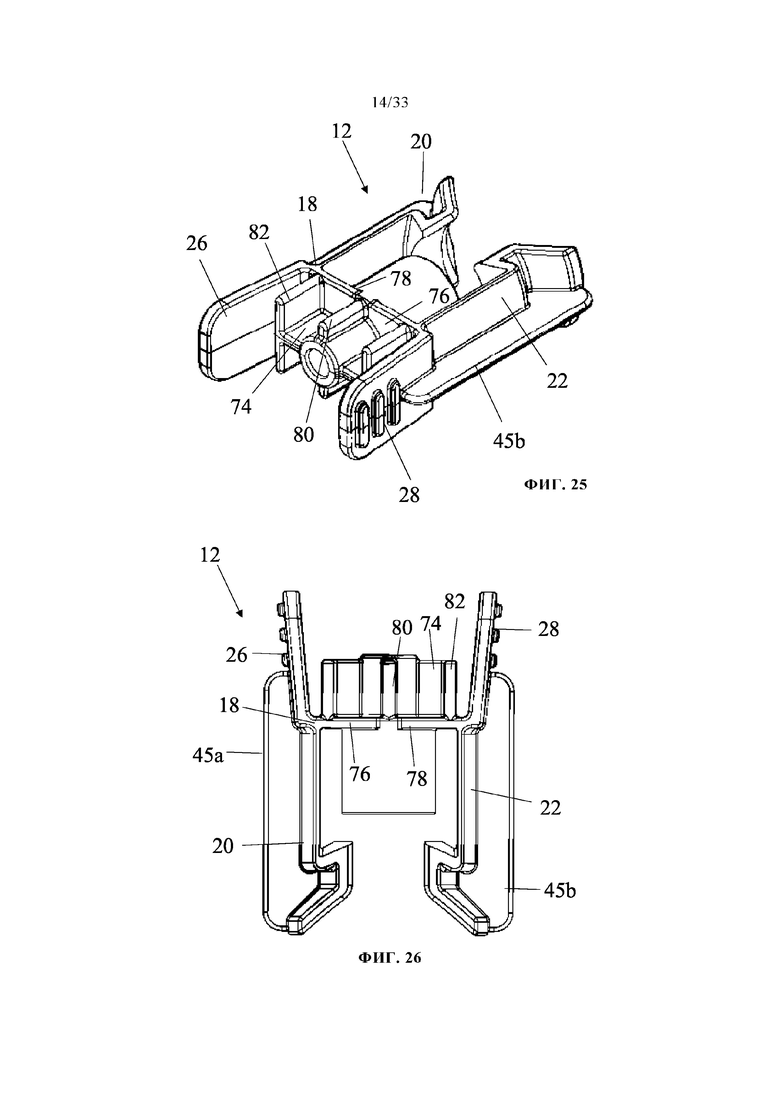

[0080] ФИГ. 25 является видом в перспективе соединительного элемента, включающего усиливающие элементы в соответствии с еще одним примером раскрытия настоящего изобретения;

[0081] ФИГ. 26 является боковой проекцией соединительного элемента с ФИГ. 25;

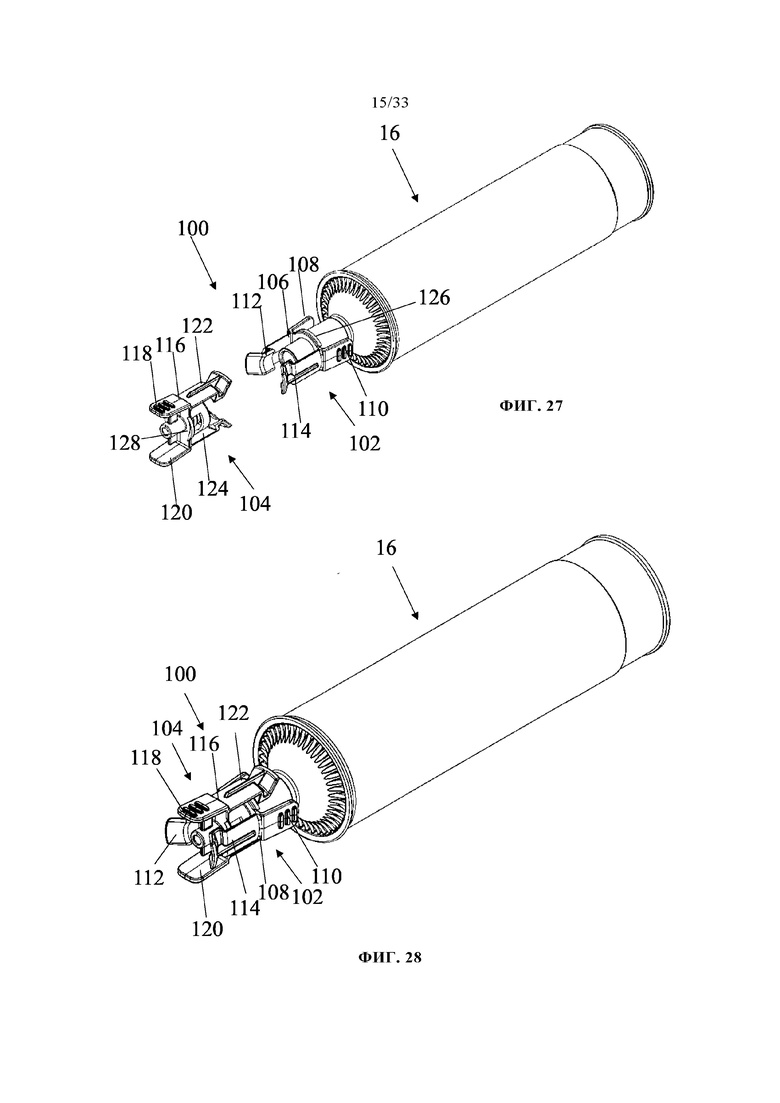

[0082] ФИГ. 27 является видом в перспективе комплекта соединителя линий потока текучей среды, связанного со шприцем, который показан в разъединенной позиции, в соответствии с примером раскрытия настоящего изобретения;

[0083] ФИГ. 28 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 27, показанного в соединенной позиции;

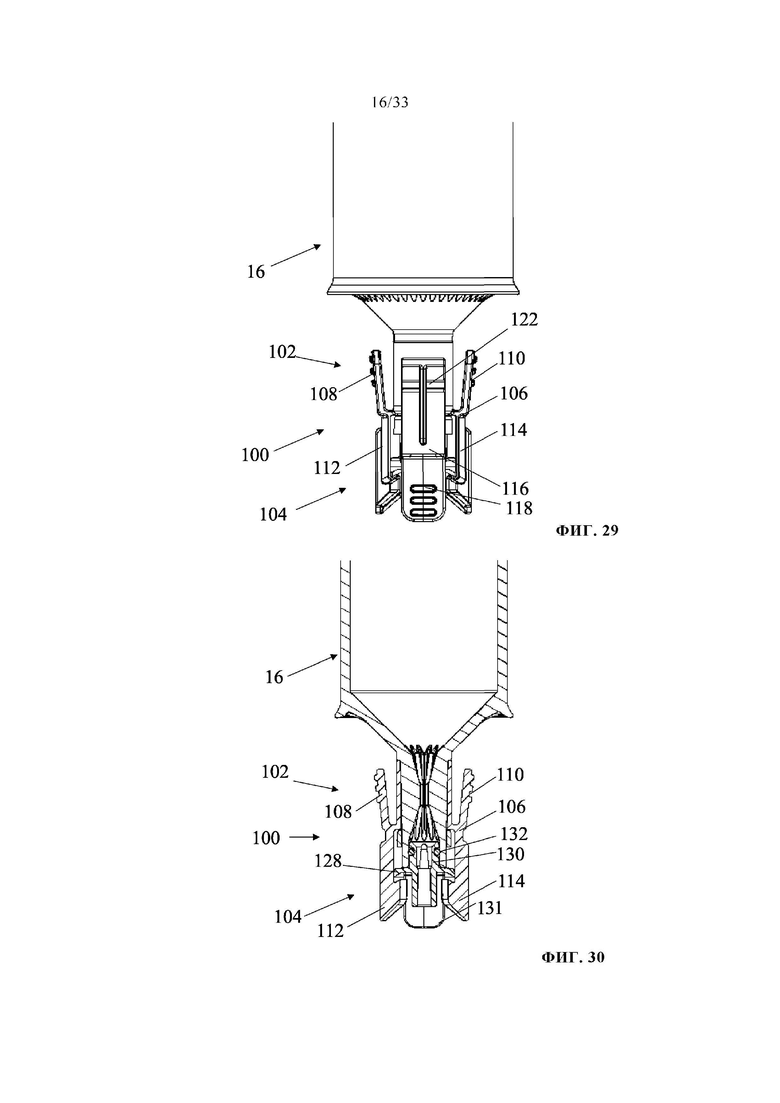

[0084] ФИГ. 29 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 27, показанного в соединенной позиции;

[0085] ФИГ. 30 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 27, показанного соединенным с колпачком;

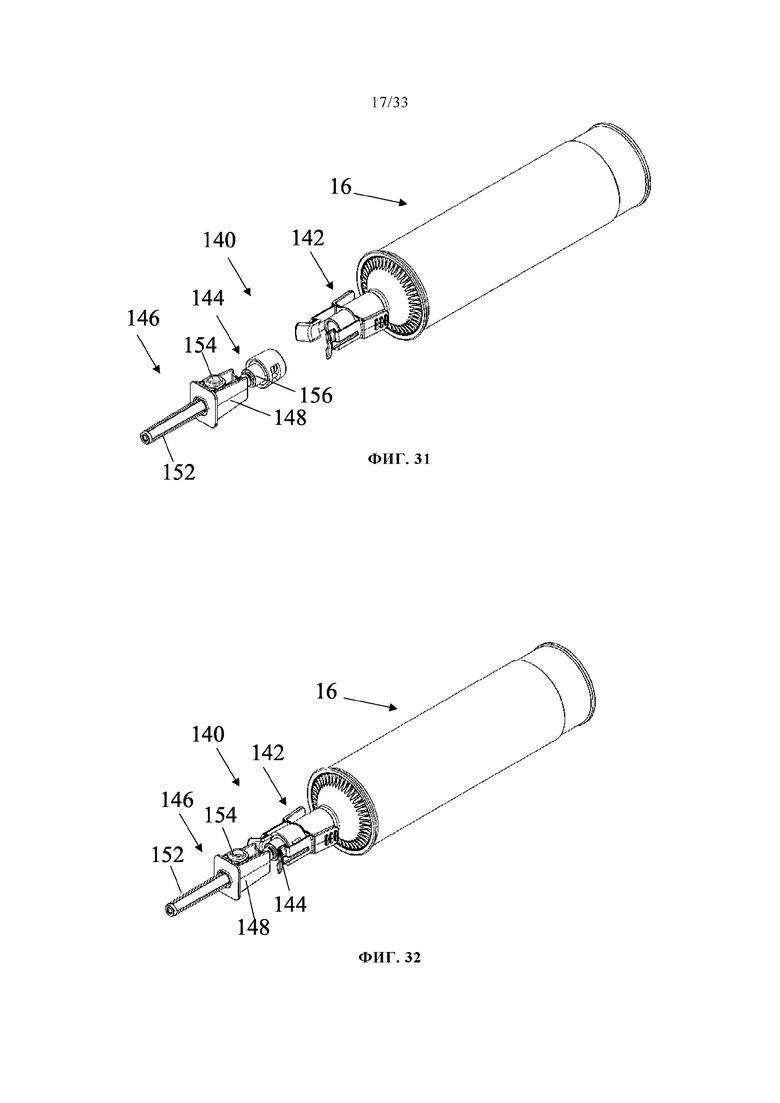

[0086] ФИГ. 31 является видом в перспективе комплекта соединителя линий потока текучей среды, связанного со шприцем и заправочным шипом в соответствии с еще одним примером раскрытия настоящего изобретения, показанного в разъединенной позиции;

[0087] ФИГ. 32 является видом в перспективе комплекта соединителя линий потока текучей среды, показанного на ФИГ. 31, показанного в соединенной позиции;

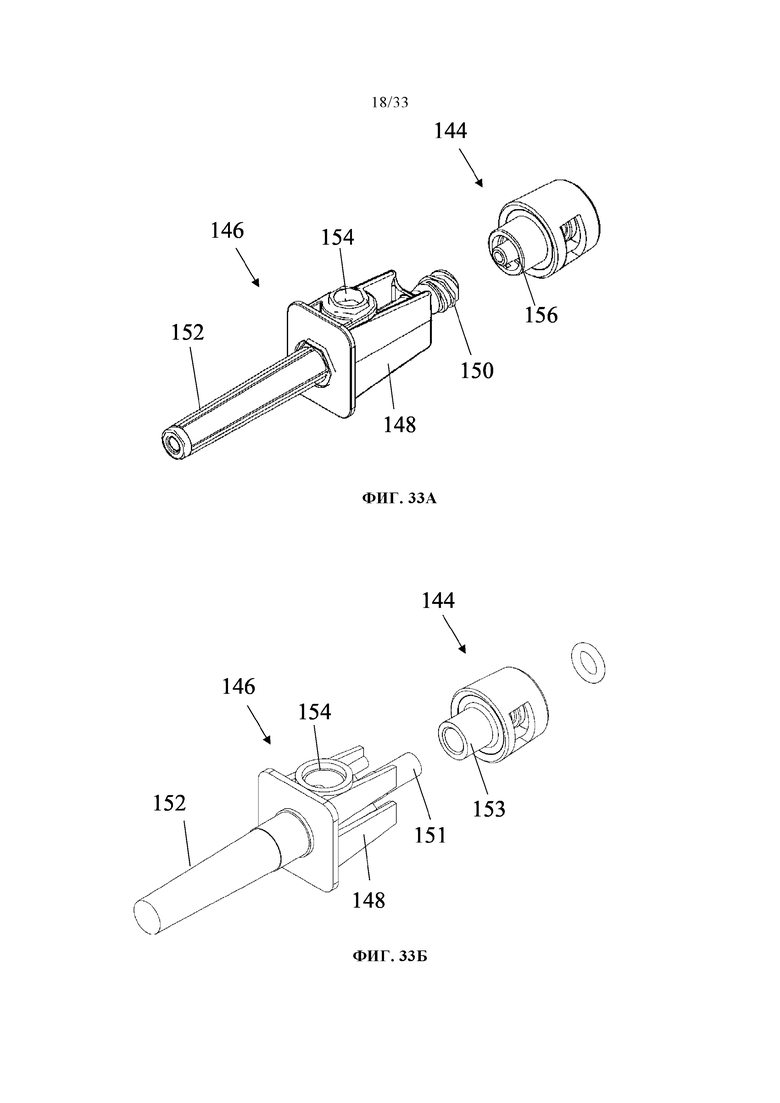

[0088] ФИГ. 33А является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 31;

[0089] ФИГ. 33Б является видом в перспективе примера комплекта соединителя линий потока текучей среды в соответствии с еще одним примером раскрытия настоящего изобретения;

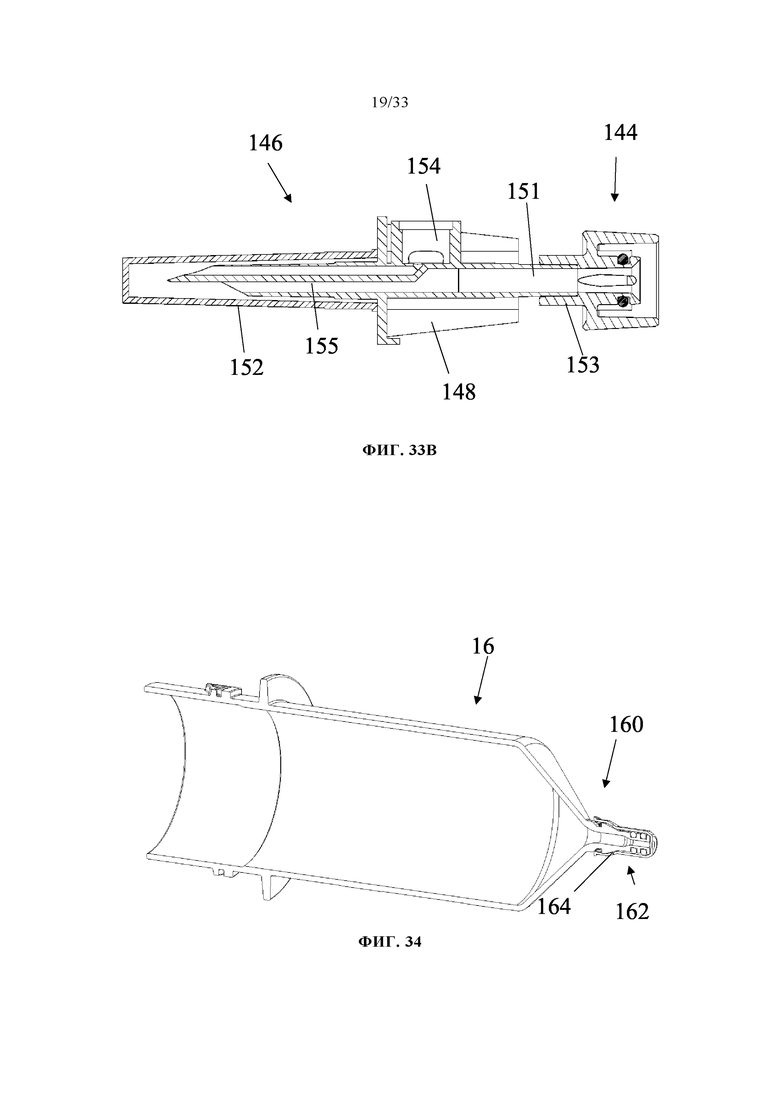

[0090] ФИГ. 33В является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 33Б;

[0091] ФИГ. 34 является видом в сечении комплекта соединителя линий потока текучей среды и колпачка в соответствии с еще одним примером раскрытия настоящего изобретения;

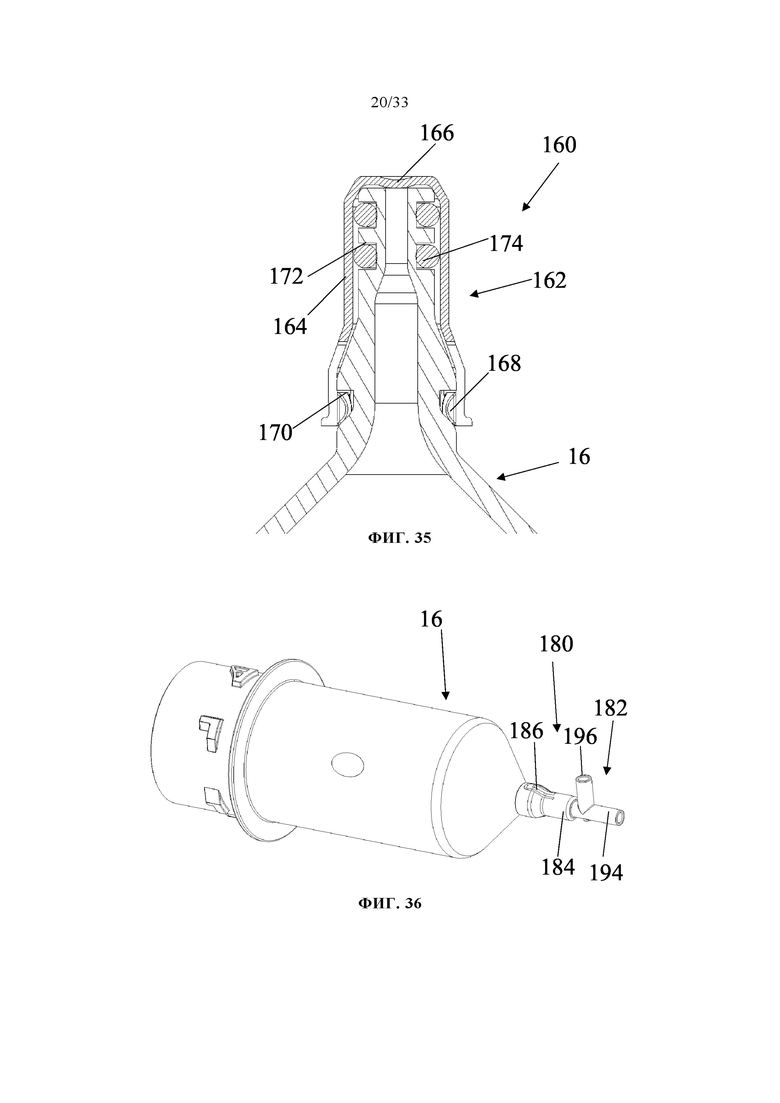

[0092] ФИГ. 35 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 34;

[0093] ФИГ. 36 является видом в перспективе комплекта соединителя линий потока текучей среды, связанного со шприцем и набором труб, в соответствии с еще одним примером раскрытия настоящего изобретения;

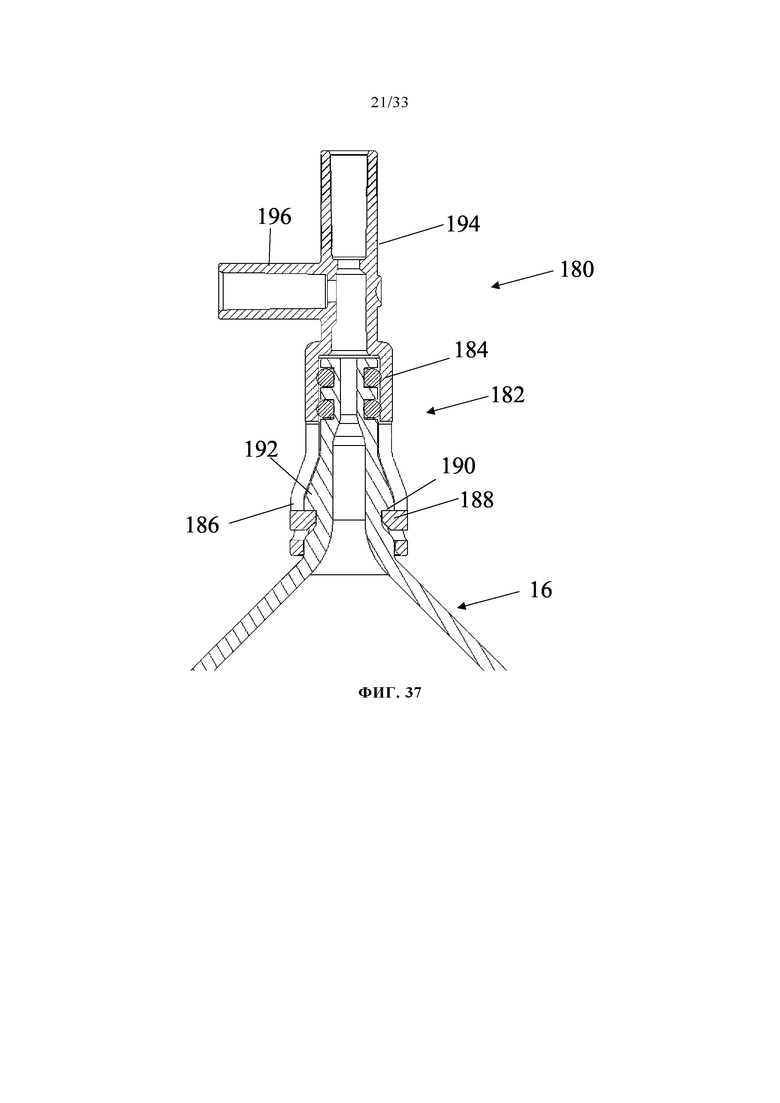

[0094] ФИГ. 37 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 36;

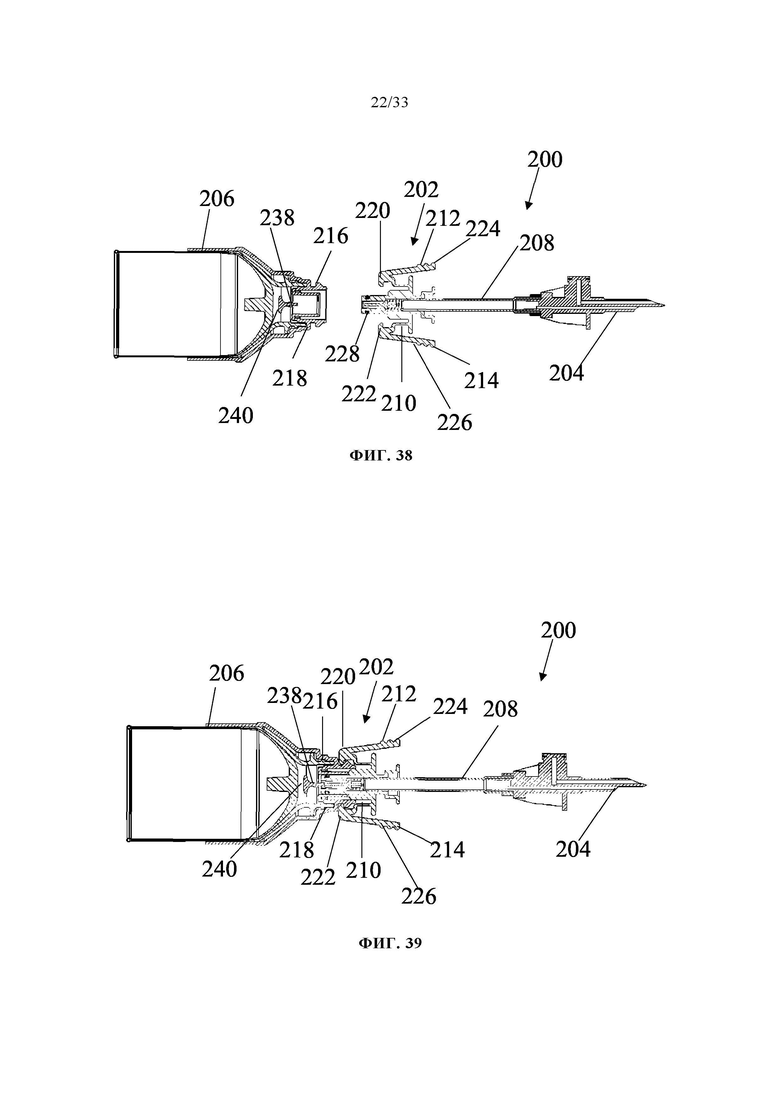

[0095] ФИГ. 38 является видом в сечении комплекта соединителя линий потока текучей среды, связанного с комплектом шприца и шипа, в соответствии с еще одним примером раскрытия настоящего изобретения, показанного в разъединенной позиции;

[0096] ФИГ. 39 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 38, показанного в соединенной позиции;

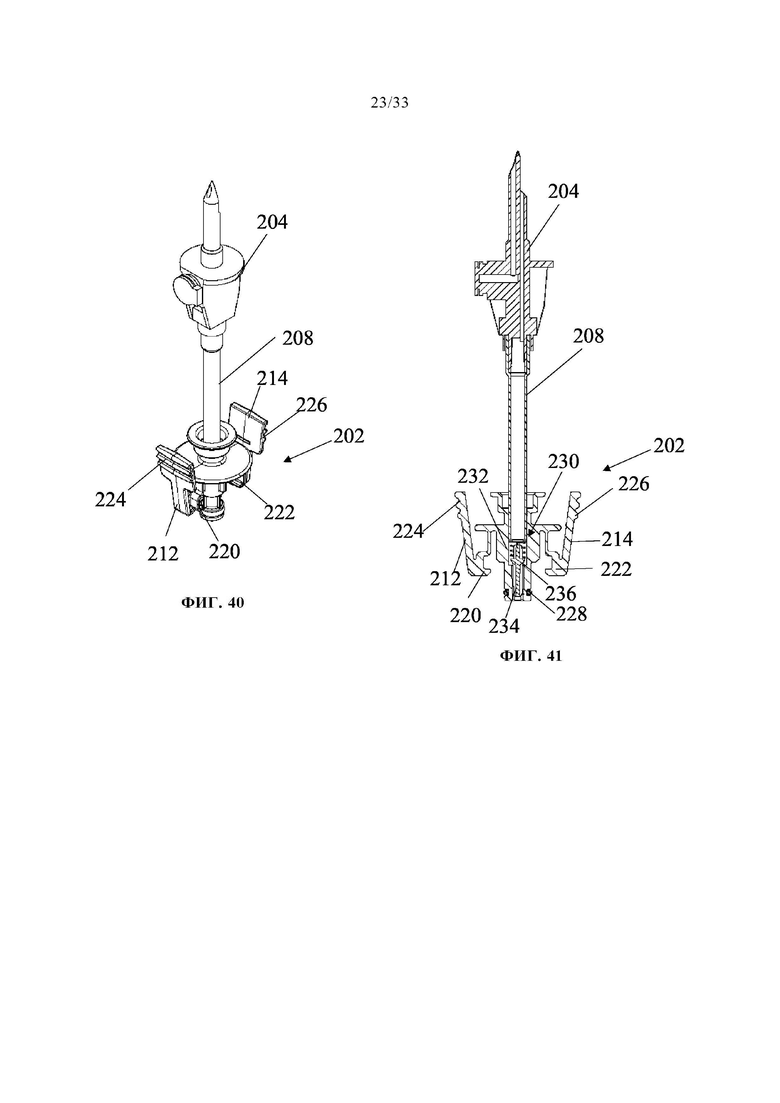

[0097] ФИГ. 40 является видом в перспективе комплекта шипа соединителя линий потока текучей среды с ФИГ. 38;

[0098] ФИГ. 41 является видом в сечении комплекта шипа соединителя линий потока текучей среды с ФИГ. 38 в открытой позиции;

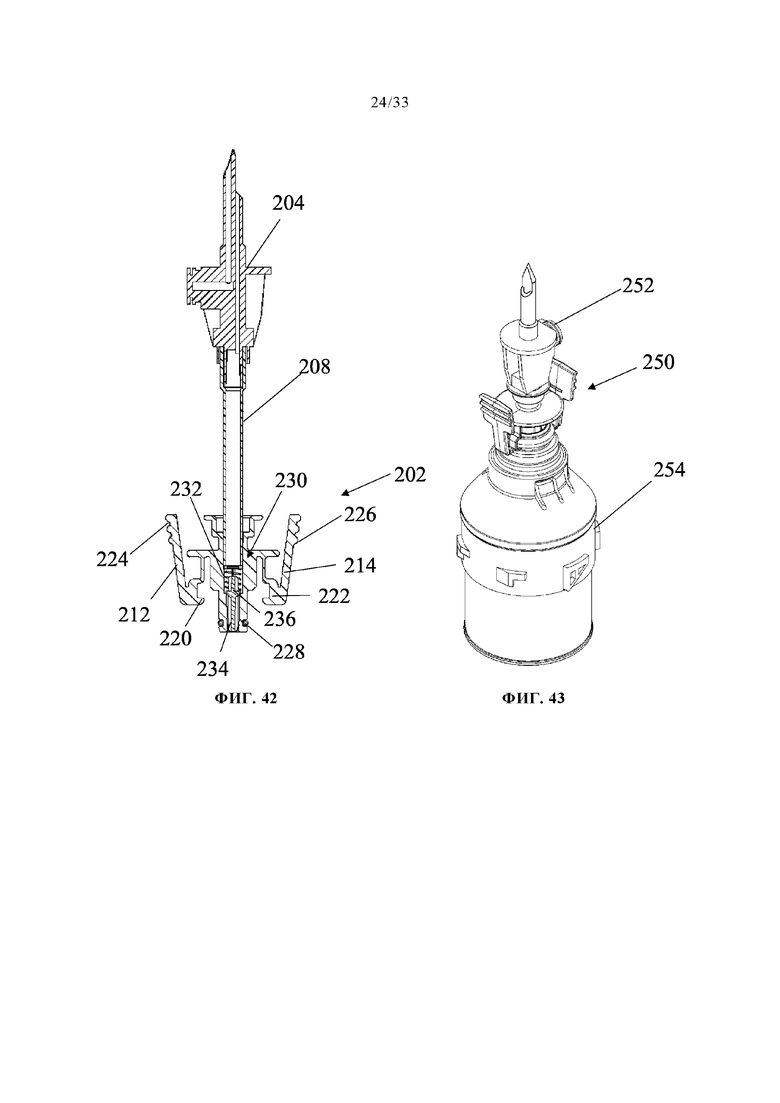

[0099] ФИГ. 42 является видом в сечении комплекта шипа соединителя линий потока текучей среды с ФИГ. 38 в закрытой позиции;

[00100] ФИГ. 43 является видом в перспективе комплекта соединителя линий потока, связанного с комплектом шприца и шипа в соответствии с еще одним примером раскрытия настоящего изобретения;

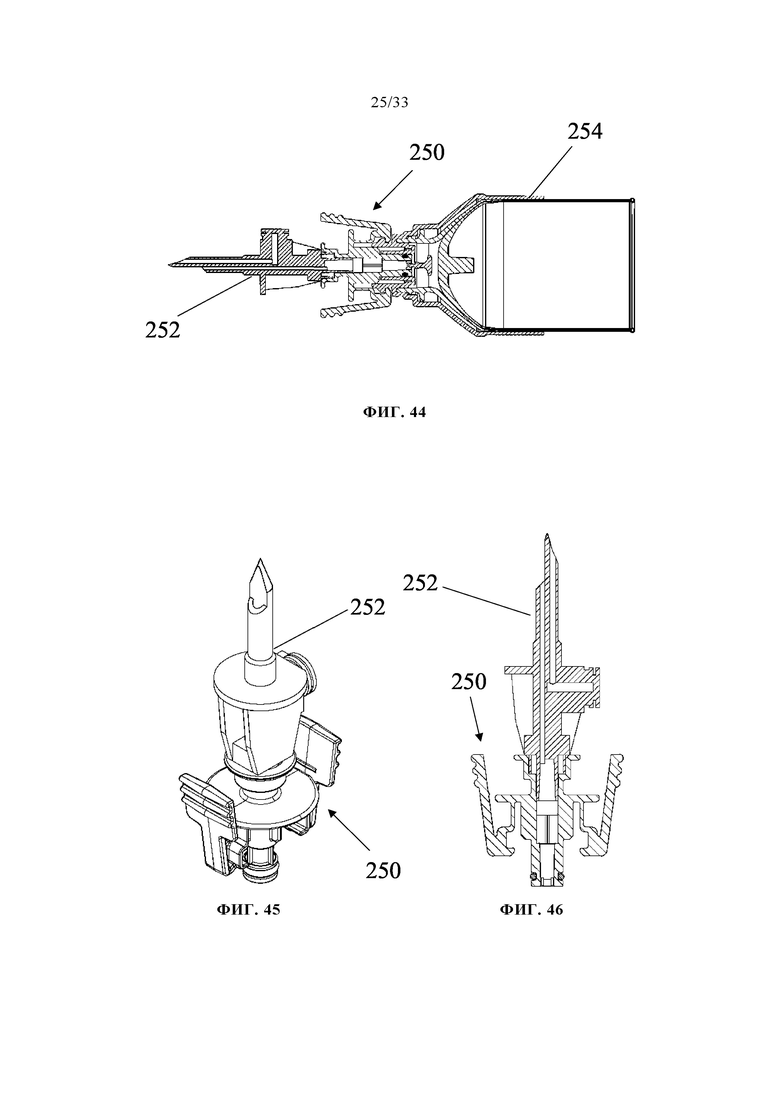

[00101] ФИГ. 44 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 43;

[00102] ФИГ. 45 является видом в перспективе комплекта шипа соединителя линий потока текучей среды с ФИГ. 43;

[00103] ФИГ. 46 является видом в сечении комплекта шипа соединителя линий потока текучей среды с ФИГ. 43;

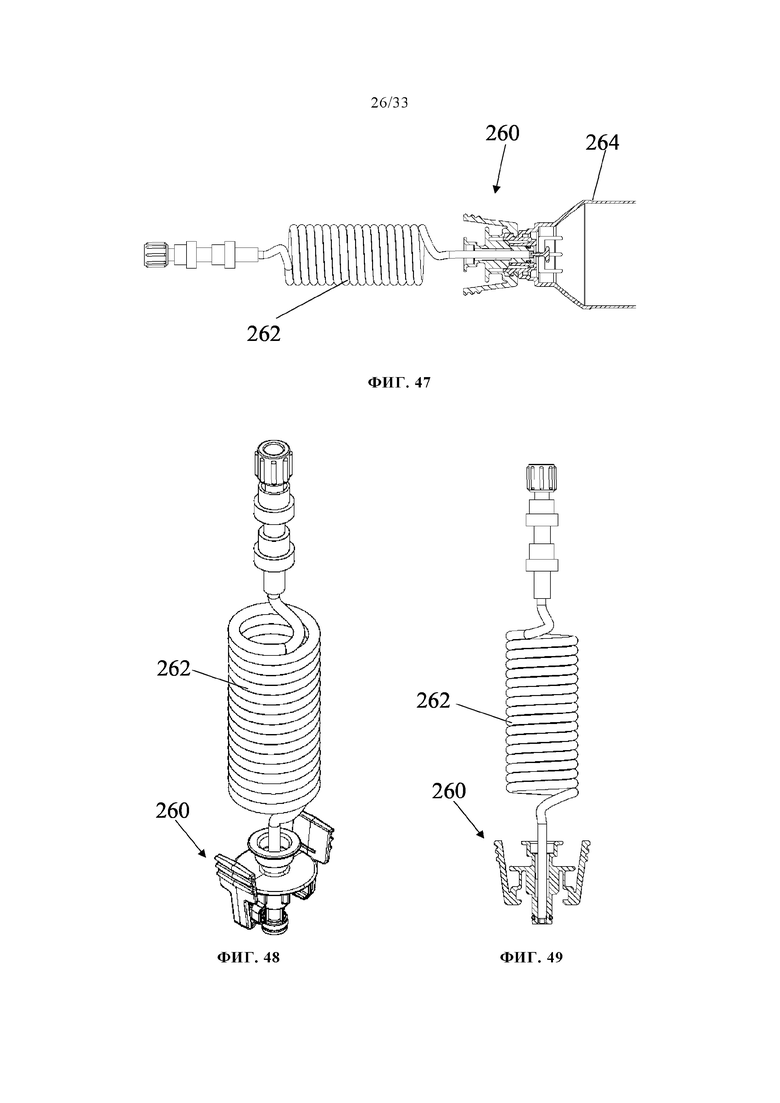

[00104] ФИГ. 47 является боковой проекцией комплекта соединителя линий потока текучей среды, соединенного со шприцем и набором труб, в соответствии с еще одним примером раскрытия настоящего изобретения;

[00105] ФИГ. 48 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 47;

[00106] ФИГ. 49 является боковой проекцией комплекта соединителя линий потока текучей среды с ФИГ. 47;

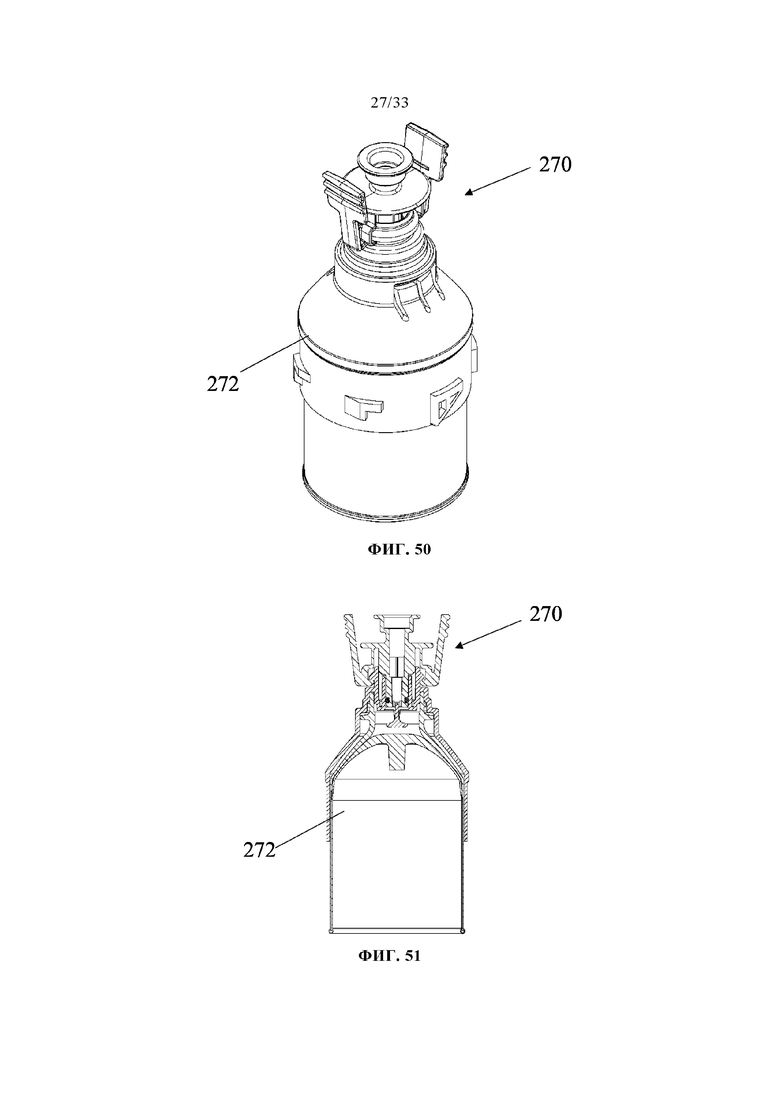

[00107] ФИГ. 50 является видом в перспективе комплекта соединителя линий потока текучей среды, связанного со шприцем, в соответствии с еще одним примером раскрытия настоящего изобретения;

[00108] ФИГ. 51 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 50;

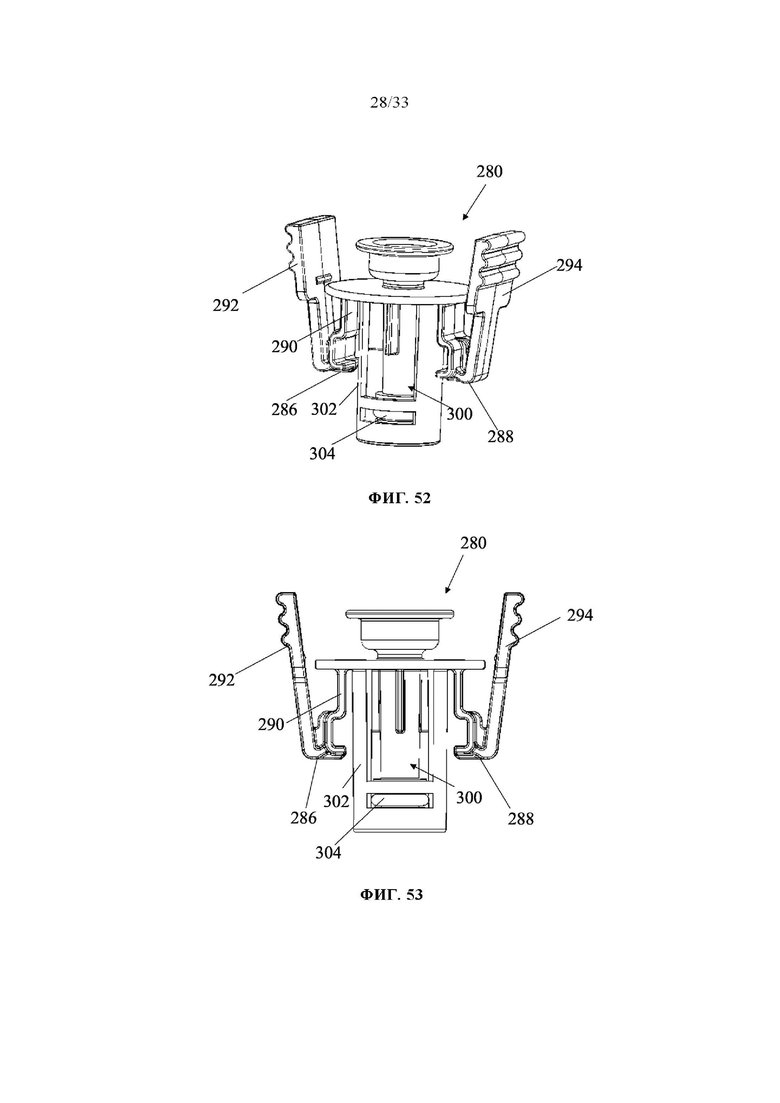

[00109] ФИГ. 52 является видом в перспективе соединительного элемента в соответствии с еще одним примером раскрытия настоящего изобретения;

[00110] ФИГ. 53 является боковой проекцией соединительного элемента с ФИГ. 52;

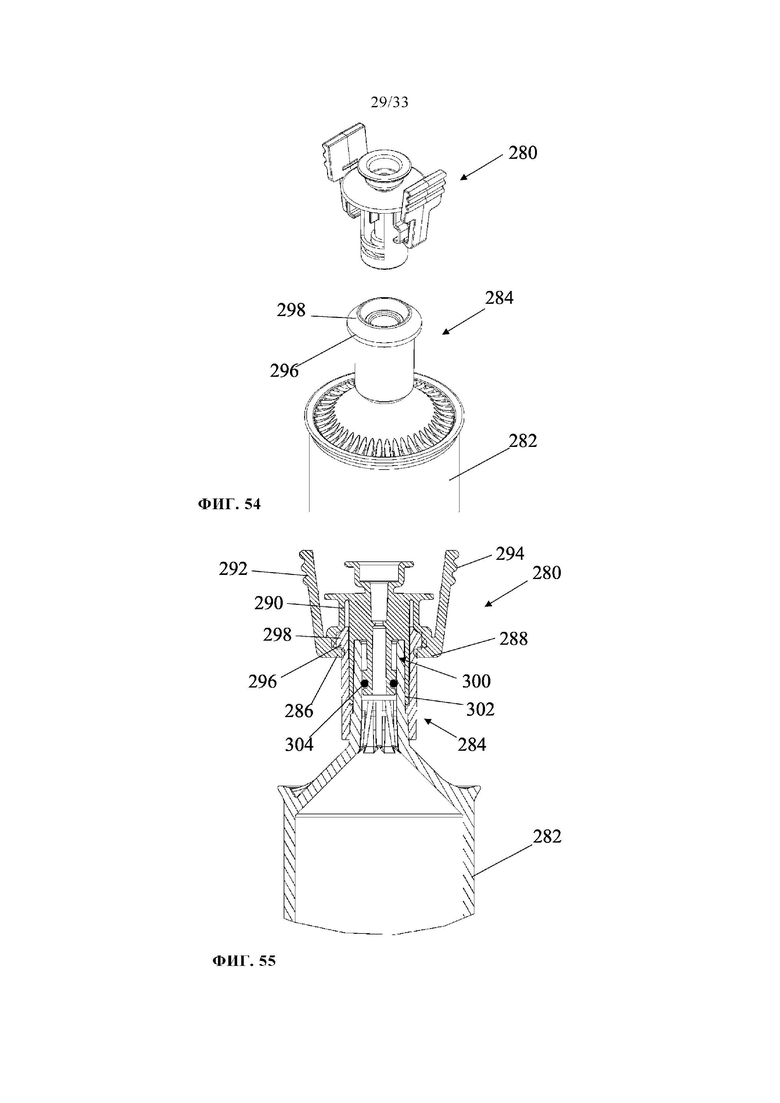

[00111] ФИГ. 54 является видом в перспективе комплекта соединителя линий потока текучей среды, связанного со шприцем, в соответствии с примером раскрытия настоящего изобретения, включающего соединительный элемент с ФИГ. 52;

[00112] ФИГ. 55 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 54;

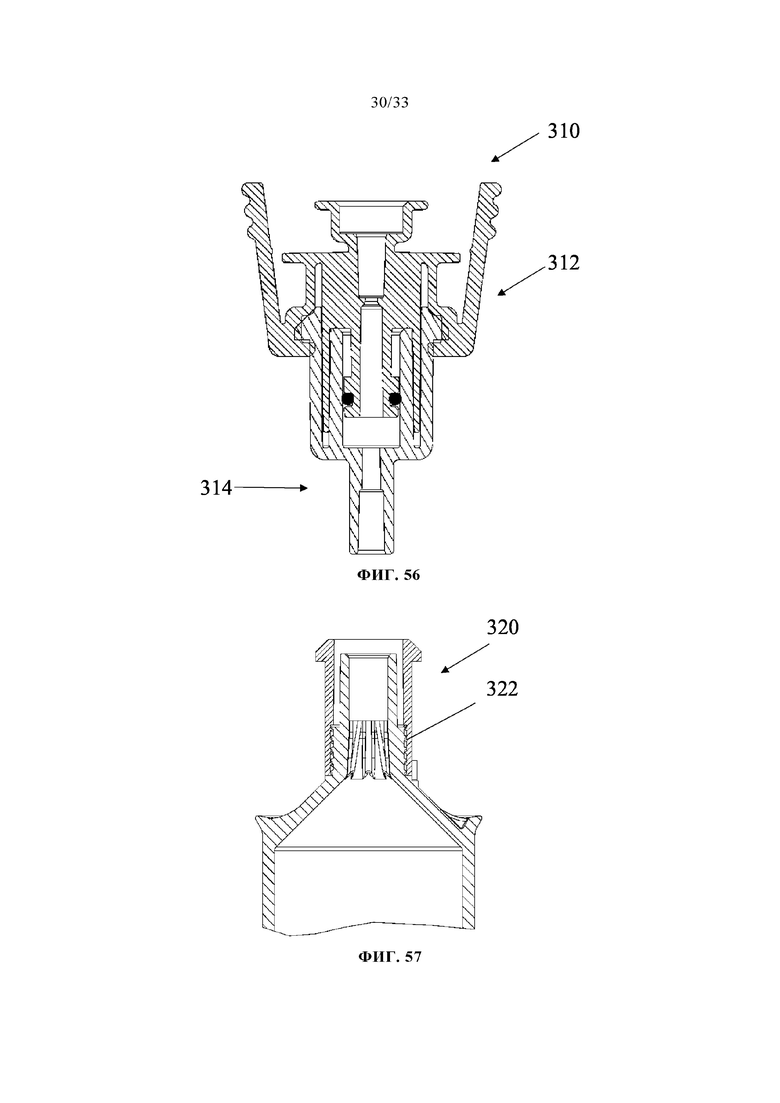

[00113] ФИГ. 56 является видом в сечении комплекта соединителя линий потока текучей среды в соответствии с еще одним примером раскрытия настоящего изобретения;

[00114] ФИГ. 57 является видом в сечении элемента соединителя линий потока текучей среды, связанного со шприцем, в соответствии с еще одним примером раскрытия настоящего изобретения;

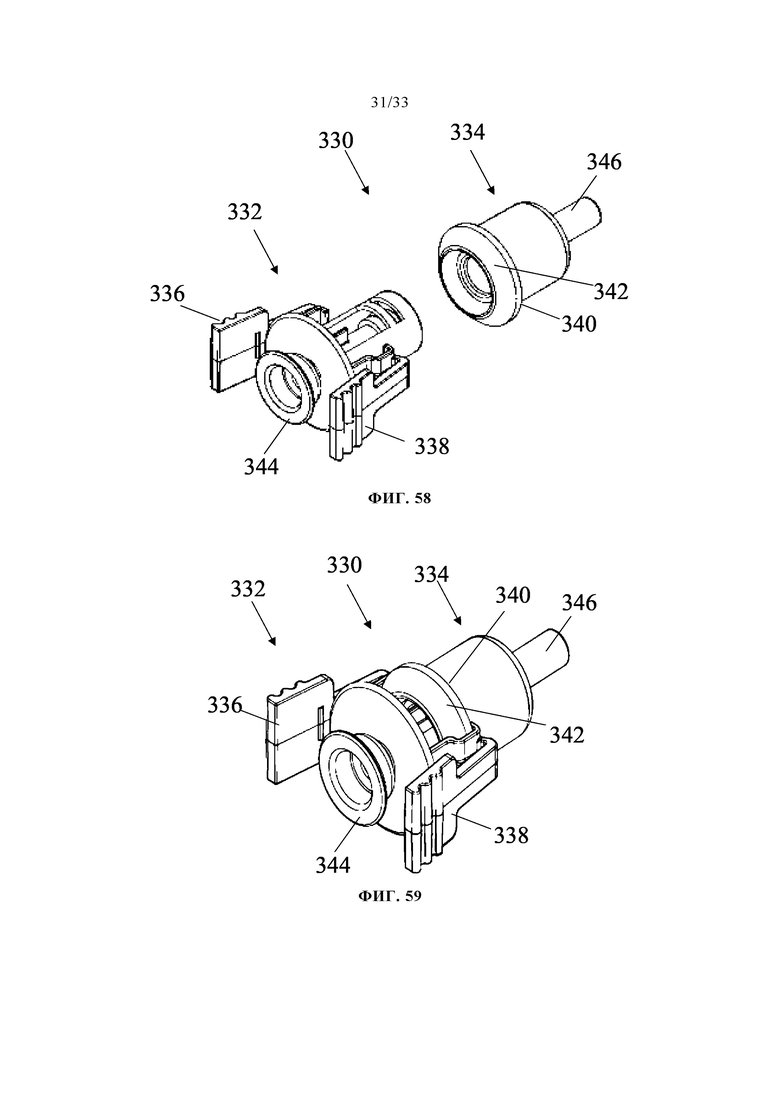

[00115] ФИГ. 58 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 56 в разъединенной позиции;

[00116] ФИГ. 59 является видом в перспективе комплекта соединителя линий потока текучей среды с ФИГ. 58, показанного в соединенной позиции;

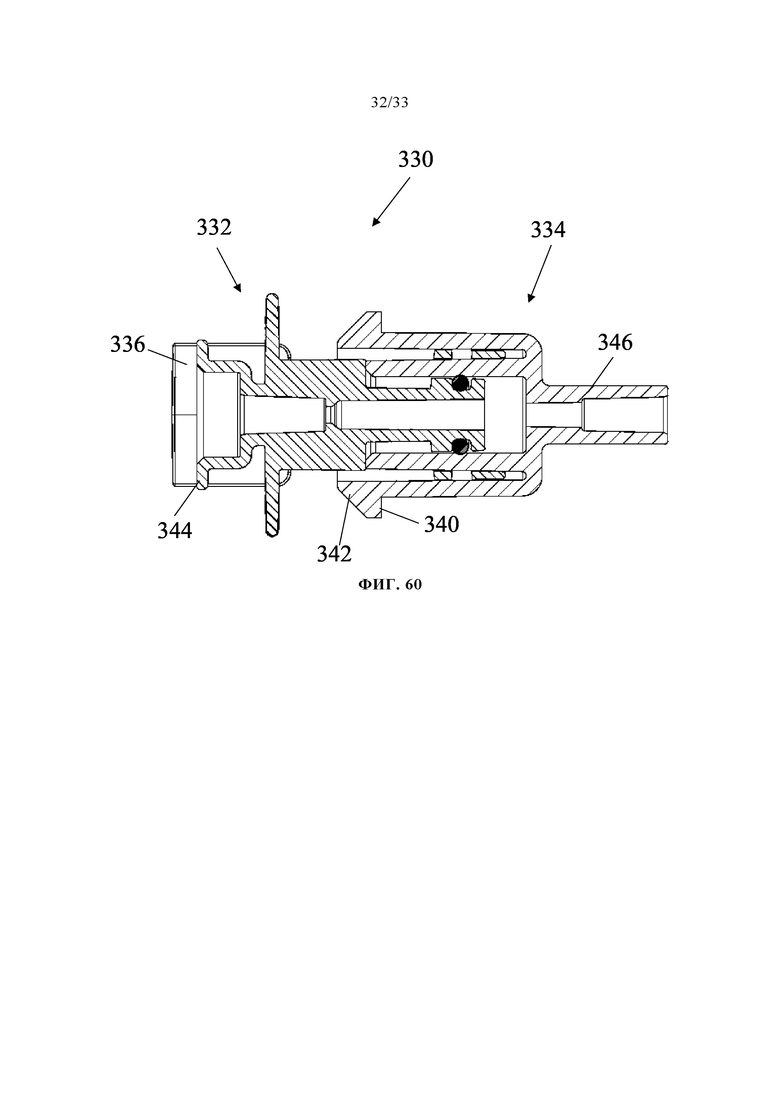

[00117] ФИГ. 60 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 56, повернутого на 90 градусов вокруг продольной оси, показанного в соединенной позиции;

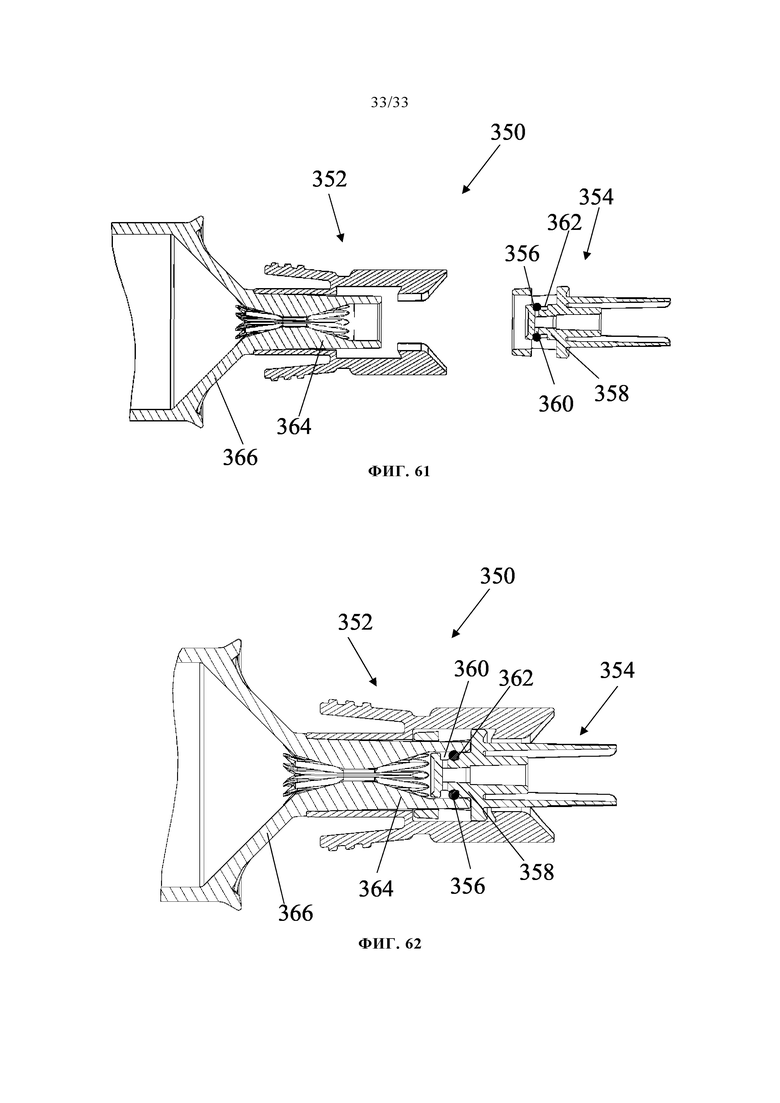

[00118] ФИГ. 61 является видом в сечении комплекта соединителя линий потока текучей среды в соответствии с еще одним примером раскрытия настоящего изобретения, показанного в разъединенной позиции; и

[00119] ФИГ. 62 является видом в сечении комплекта соединителя линий потока текучей среды с ФИГ. 61, показанного в соединенной позиции.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[00120] Иллюстрации в целом показывают предпочтительные и неограничивающие аспекты систем и способов раскрытия настоящего изобретения. Хотя в описании представлены различные аспекты устройств, их никоим образом не следует истолковывать как ограничивающие раскрытие изобретения. Кроме того, модификации, концепции и применение аспектов раскрытия специалистам в данной области следует рассматривать как охватываемые, помимо прочего, представленными авторами пояснениями и описанием.

[00121] Представленное ниже описание предназначено для предоставления специалистам в данной области возможности создания и использования описанных аспектов, предусмотренных для реализации изобретения. Однако различные модификации, эквиваленты, варианты и альтернативы остаются вполне очевидными для специалистов в данной области. Предусмотрено, что все и любые подобные модификации, варианты, эквиваленты и альтернативы охватываются сущностью и объемом раскрытия настоящего изобретения. Кроме того, с точки зрения представленного ниже описания термины "конец", "верхний", "нижний", "правый", "левый", "вертикальный", "горизонтальный", "верх", "низ", "боковой", "продольный", и их производные относятся к раскрытию изобретения в той ориентации, в какой они представлены на фигурах. Термин "ближний" в отношении шприца в целом касается осевого или продольного направления к концу шприца, ближайшему к инжектору и противоположному трубопроводу в направлении пациента. Термин "дальний" в отношении шприца в целом касается осевого или продольного направления от инжектора и к пациенту. Термин "ближний" в отношении набора труб в целом касается осевого или продольного направления к концу набора труб, ближайшего к шприцу и противоположного инъекционному элементу в направлении пациента. Термин "дальний" в отношении набора труб в целом касается осевого или продольного направления от шприца и к инъекционному элементу пациента. Термин "радиальный" и связанные с ним термины в целом касаются направления, под прямым углом к продольной оси шприца. Однако следует понимать, что раскрытие изобретения может приобретать различные альтернативные варианты и последовательности этапов, за исключением случаев, когда прямо указывается противоположное. Также следует понимать, что конкретные устройства и процессы, поясняемые на прилагаемых фигурах и описываемые далее в тексте, являются лишь типичными аспектами раскрытия изобретения. Таким образом, конкретные размеры и другие физические характеристики, касающиеся раскрываемых авторами аспектов, не следует рассматривать как ограничительные.

[00122] На ФИГ. 1-6 показан комплект 10 соединителя линий потока текучей среды, связанный со шприцем 16 в соответствии с одним примером раскрытия настоящего изобретения. Комплект 10 соединителя линий потока текучей среды предусмотрен с возможностью включения первого соединительного элемента 12 и второго соединительного элемента 14, которые выполнены с возможностью соединения друг с другом с целью создания герметичного уплотнения между первым резервуаром для текучей среды и вторым резервуаром для текучей среды или устройством подачи текучей среды. В одном примере раскрытия настоящего изобретения первый соединительный элемент 12 выполнен с возможностью функционального соединения со шприцем 16. Первый соединительный элемент 12 выполнен с возможностью функционального соединения с дальним концом шприца 16. В одном примере раскрытия настоящего изобретения первый соединительный элемент 12 предусматривает возможность приваривания (например, путем лазерной сварки) или прикрепления иным образом к дальнему концу шприца 16. В некоторых примерах раскрытия настоящего изобретения второй соединительный элемент 14 выполнен с возможностью соединения с набором катетерных трубок, линией подачи текучей среды, комплектом шипа или любым резервуаром с медицинской текучей средой при открытии. В одном примере раскрытия настоящего изобретения внутренняя поверхность дальнего конца шприца 16 предусмотрена с возможностью включения множества ребер 17, которые создают контур в шприце 16 с использованием эффекта Коанда для текучей среды, проходящей через шприц 16, в комбинации с устройством 53 отклонения потока, как показано на ФИГ. 6А-6В. В контексте данного описания эффект Коанда означает тенденцию потока текучей среды к прикреплению к ближайшей криволинейной или расположенной под углом поверхности, когда текучая среда течет вдоль поверхности. Таким образом, когда текучая среда поступает в шприц 16 через соединительный элемент, текучая среда контактирует с устройством 53 отклонения потока и отклоняется в направлении внутренних стенок выпускной шейки шприца 16 для контакта с множеством ребер 17. Когда текучая среда течет вдоль ребристого дальнего конца шприца 16, Она естественным образом притягивается к внутренней поверхности конического дальнего конца шприца 16, а не стекает с края ребристого дальнего конца шприца 16. Затем текучая среда течет по трубчатой боковой стенке шприца 16, окончательно накапливаясь на дне шприца 16, наполняя шприц 16 снизу вверх по мере выхода воздуха из шприца 16 через регулятор расхода и соединительную трубку. Этот поток вдоль внутренней поверхности шприца 16 помогает снизить завихрение при заполнении шприца 16 текучей средой, что способствует уменьшению образования пузырьков воздуха при наполнении шприца 16. Кроме того, устройство 53 отклонения потока и ребра 17 позволяют быстрее наполнять шприц 16, таким образом, сокращая длительность процесса инъекции текучей среды. Другие особенности и преимущества этого эффекта Коанда описаны в публикации WO 2017/091643, описание которой включено путем ссылки в полном объеме. Следует заметить, что хотя на ФИГ. 1 и других фигурах поясняется шприц 16, имеющий первый соединительный элемент 12 со вторым соединительным элементом 14, соединенным с набором катетерных трубок, линией подачи текучей среды, комплектом шипа или любым резервуаром с медицинской текучей средой при открытии, позиции первого соединительного элемента 12 со вторым соединительным элементом 14 являются взаимозаменяемыми без отклонения от сущности раскрытия настоящего изобретения. В целом позиции первого соединительного элемента 12 со вторым соединительным элементом 14 в разных конфигурациях являются взаимозаменяемыми без отклонения от сущности раскрытия настоящего изобретения.

[00123] В некоторых примерах раскрытия настоящего изобретения первый соединительный элемент 12 предусмотрен с возможностью включения корпуса 18, первого просвета 19, проходящего через корпус 18, первой ножки 20 и второй ножки 22 с опорным основанием 76, соединенным с первой ножкой 20 и второй ножкой 22. В возможном варианте первый и второй ножки 20, 22 выполнены как цельная деталь с корпусом 18. В возможном варианте первый и второй ножки 20, 22 простираются от корпуса 18 в дальнем направлении относительно дальнего конца шприца 16, как показано на ФИГ. 1-6. В одном примере раскрытия настоящего изобретения первая и вторая ножки 20, 22 выполнены из такого материала, чтобы обеспечивалась возможность поворота, когда ножки 20, 22 встречаются с опорным основанием 76, позволяя дальнему концу первой и второй ножек 20, 22 перемещаться радиально наружу в направлении относительно продольной оси 24 первого соединительного элемента 12. В одном примере раскрытия настоящего изобретения первая и вторая ножки 20, 22 выполнены из жесткого материала с гибкой точкой поворота, что позволяет первой и второй ножкам 20, 22 перемещаться радиально наружу в направлении относительно продольной оси 24 первого соединительного элемента 12.

[00124] В некоторых возможных примерах раскрытия настоящего изобретения первый соединительный элемент 12 также включают первый приводной рычаг 26 и второй приводной рычаг 28, которые простираются от корпуса 18 в направлении, противоположном первой и второй ножкам 20, 22. Первый и второй приводной рычаги 26, 28 выполнены как цельная деталь с корпусом 18 и первой и второй ножками 20, 22. Во время работы комплекта 10 соединителя линий потока текучей среды первый и второй приводные рычаги 26, 28 выполнены с возможностью проталкивания радиально внутрь в направлении друг друга оператором для перемещения первой и второй ножек 20, 22 радиально наружу друг от друга. Давление на первый и второй приводные рычаги 26, 28 заставляет первую и вторую ножки 20, 22 перемещаться друг от друга. В одном варианте осуществления раскрытия настоящего изобретения по меньшей мере один из первого и второго приводных рычагов 26, 28 предусмотрен с возможностью включения множества ребер 30 для захвата, которые способствуют захвату первого и второго приводных рычагов 26, 28 при обращении с первым соединительным элементом 12. В некоторых возможных примерах раскрытия настоящего изобретения первый соединительный элемент 12 также включает опорную часть 32, простирающуюся от корпуса 18 в том же направлении, что и первый и второй приводные рычаги 26, 28, то есть, в направлении корпуса шприца 16, как показано на ФИГ. 1-6. В возможном варианте опорная часть 32 выполнена как цельная деталь с корпусом 18 и образует канал, выполненный с возможностью приема дальнего конца шприца 16. Опорная часть 32 выполнена с возможностью соединения с дальним концом шприца 16, например, при помощи резьбового соединения, приклеивания или приваривания. Опорная часть 32 обеспечивает стабилизирующий эффект для первого соединительного элемента 12, когда первый соединительный элемент 12 функционально соединен со шприцем 16, а также когда первый и второй приводные рычаги 26, 28 прижаты внутрь в направлении друг друга для приведения в действие первого соединительного элемента 12.

[00125] В соответствии с различными примерами раскрытия настоящего изобретения каждая из первой и второй ножек 20, 22 предусмотрена с возможностью включения первого фланца 34 и второго фланца 36, соответственно, которые выполнены с возможностью зацепления с частью второго соединительного элемента 14, как описано авторами, для облегчения соединения первого соединительного элемента 12 со вторым соединительным элементом 14 таким образом, чтобы выдерживать давление, связанное с процедурой нагнетания сжатой текучей среды, без разъединения и для создания герметичного уплотнения между первым просветом 19 первого соединительного элемента 12 и вторым просветом 47 вторых соединительных элементов 14. В некоторых возможных примерах раскрытия настоящего изобретения по меньшей мере части 38, 40 каждого фланца 34, 36, соответственно, ориентированы под углом внутрь относительно продольной оси 24 первого соединительного элемента 12. В одном возможном примере раскрытия настоящего изобретения части 38, 40 фланцев 34, 36 ориентированы под углом 60 градусов от продольной оси 24 первого соединительного элемента 12, когда наклонная часть ориентирована под углом в направлении ближнего конца шприца 16, как показано на ФИГ. 1-6. В других возможных примерах раскрытия настоящего изобретения части 38, 40 фланцев 34, 36 ориентированы под углом от 45 градусов до 75 градусов от продольной оси 24 первого соединительного элемента 12. В другом возможном примере раскрытия настоящего изобретения части 38, 40 фланцев 34, 36 ориентированы под углом от 55 градусов до 65 градусов относительно продольной оси 24 первого соединительного элемента 12. В одном возможном примере раскрытия настоящего изобретения части 38, 40 фланцев 34, 36 указывают в направлении дальнего конца шприца 16, таким образом, что части 38, 40 фланцев 34, 36 простираются в направлении ближнего конца шприца 16. Под давлением нагнетания текучей среды наклонные части 38, 40 фланцев 34, 36 толкают первую и вторую ножки 20, 22 в радиальном внутреннем направлении, таким образом, повышая величину силы соединения между первым соединительным элементом 12 и вторым соединительным элементом 14 во время инъекции под давлением и исключая вероятность разъединения. В возможном варианте самая дальняя поверхность 42, 44 фланцев 34, 36 выполнена с наклоном или скосом для содействия приему второго соединительного элемента 14, как описано ниже. В возможном варианте поверхности 42, 44 ориентированы под углом внутрь в направлении продольной оси 24 первого соединительного элемента 12. В одном возможном примере раскрытия настоящего изобретения внешний край каждой поверхности 42, 44 выполнен с наклоном внутрь к внутреннему концу каждой поверхности 42, 44, одновременно будучи наклоненным внутрь и в направлении приводных рычагов 26, 28. Скошенные или наклонные поверхности 42, 44 сгибают первую и вторую ножки 20, 22 радиально наружу во время вставки второго соединительного элемента 14 в первый соединительный элемент 12 и, а затем первая и вторая ножки 20, 22 защелкиваются в радиальном внутреннем направлении, как только корпус 46 второго соединительного элемента 14 проходит фланцы 34, 36, таким образом, зацепляя первый соединительный элемент 12 со вторым соединительным элементом 14.

[00126] В соответствии с различными возможными примерами раскрытия настоящего изобретения каждая из ножек 20, 22 также включает по меньшей мере один усиливающий элемент 45а, 45b. В соответствии с различными возможными примерами усиливающие элементы 45а, 45b предусмотрены вдоль по меньшей мере части внешней поверхности ножек 20, 22. В некоторых возможных примерах усиливающие элементы 45а, 45b простираются по всей длине ножек 20, 22. В возможном варианте усиливающие элементы 45а, 45b образованы как цельная деталь с ножками 20, 22, например, на внешней поверхности ножки 20 или 22. В возможном варианте усиливающие элементы 45а, 45b выполнены из материала, подобного тому, из которого выполнены ножки 20, 22 и первый соединительный элемент 12, например, путем совместной формовки ножки 20, 22 с соответствующим усиливающим элементом 45а, 45b. В других возможных примерах усиливающие элементы 45а, 45b выполнены из материала, отличного от того, из которого выполнены ножки 20, 22 и первый соединительный элемент 12, для повышения прочности ножек 20, 22. Усиливающие элементы 45а, 45b предусмотрены на ножках 20, 22 для увеличения жесткости ножек 20, 22 с сохранением при этом достаточной гибкости ножек 20, 22 для того, чтобы перемещаться внутрь и наружу во время соединения и разъединения первого соединительного элемента 12 и второго соединительного элемент 14. В одном возможном примере раскрытия настоящего изобретения усиливающие элементы 45а, 45b представляют собой полоски из материала, который простирается вдоль по меньшей мере части длины ножек 20, 22 и наружу от внешней поверхности ножек 20, 22, например, по сути перпендикулярно внешней поверхности ножек 20, 22. В возможном варианте после соединения первого и второго соединительных элементов 12, 14 усиливающие элементы 45а, 45b выполнены с возможностью содействовать сохранению соединения ножки 20, 22 со вторым соединительным элементом 14, например, путем дальнейшего отгибания наружу или растягивания ножек 20, 22 во время процедуры инъекции под давлением. Из-за высокого давления текучей среды между первым и вторым соединительными элементами 12, 14 в некоторых возможных вариантах осуществления первый и второй соединительные элементы 12, 14 имеют тенденцию к изгибанию радиально наружу друг от друга. Таким образом, усиливающие элементы 45а, 45b помогают гарантировать исключение перемещения ножек 20, 22 наружу под этим высоким давлением текучей среды, таким образом, предотвращая разъединение первого соединительного элемента 12 и второго соединительного элемента 14.

[00127] Также со ссылкой на ФИГ. 5 и 6 подробно описан второй соединительный элемент 14 в соответствии с некоторыми примерами раскрытия настоящего изобретения. Второй соединительный элемент 14 предусмотрен с возможностью включения корпуса 46, имеющего проходящий через него второй просвет 47, выполненный с возможностью соединения с первым соединительным элементом 12 и обеспечения гидродинамического сообщения с первым просветом 19 первого соединительного элемента 12. В одном примере раскрытия настоящего изобретения корпус 46 сконфигурирован таким образом, что имеет по сути цилиндрическую форму. В возможном варианте после соединения первого и второго соединительных элементов 12, 14 корпус 46 выполнен с возможностью удерживаться между ножками 20, 22 первого соединительного элемента 12. В возможном варианте корпус 46 ограничивает по меньшей мере одно отверстие 48, 50, проходящую через внешнюю юбку 51, окружающую внешнюю поверхность ближнего конца корпуса 46. В возможном варианте внешняя юбка 51 способствует поддержанию стерильности линии потока текучей среды, например, путем предотвращения непреднамеренного касания и загрязнения внутренней линии потока текучей среды со стороны технического персонала во время манипуляции с комплектом соединителя. В одном примере раскрытия настоящего изобретения корпус 46 ограничивает две проходящие через него отверстия 48, 50. В одном возможном примере раскрытия настоящего изобретения второй соединительный элемент 12 также включает соединительный элемент 52, простирающийся от корпуса 46. Соединительный элемент 52 выполнен с возможностью соединения набора труб, комплекта шипа или резервуара для текучей среды со вторым соединительным элементом 12. В одном возможном примере раскрытия настоящего изобретения соединительный элемент 52 выполнен с возможностью фрикционной посадки с набором труб, комплект шипа или резервуара для текучей среды. В возможном варианте набор труб, комплект шипа или резервуар для текучей среды приваривают (путем лазерной сварки) или другим образом прикрепляют к соединительному элементу 52. Также следует отметить возможность конфигурации соединительного элемента 52 для любого другого типа соединения, включая резьбовое соединение или соединение при помощи люэровского наконечника. В одном возможном примере раскрытия настоящего изобретения второй соединительный элемент 14 также включает по меньшей мере один опорный элемент 54, 56, проходящий от корпуса 46 в том же направлении, что и соединительный элемент 52, и по меньшей мере частично вокруг него. Опорные элементы 54, 56 выполнены с возможностью предотвращения сгибания изгиба прикрепленного элемента линии потока текучей среды и дополнительного обеспечения поверхности захвата для оператора при использовании второго соединительного элемента 14. В одном примере раскрытия настоящего изобретения второй соединительный элемент 14 включает два опорных элемента 54, 56.

[00128] В различных возможных примерах раскрытия настоящего изобретения второй соединительный элемент 14 также включает опорное основание 60, простирающееся от корпуса 46 в направлении, противоположном соединительному элементу 52. в возможном варианте юбка 51 проходит вокруг опорного основания 60, как описано авторами. В одном возможном примере раскрытия настоящего изобретения опорное основание 60 выполнено с возможностью вставки в отверстие дальнего конца шприца 16 для соединения шприца 16, прикрепленного к первому соединительному элементу 12, с набором труб, комплектом шипа или резервуаром для текучей среды прикрепленному ко второму соединительному элементу 14. Также предусмотрена возможность конфигурации опорного основания 60 для приема дальнего конца шприца 16. В одном возможном примере раскрытия настоящего изобретения опорное основание 60 ограничивает по меньшей мере один периферический канал 62, выполненный с возможностью приема по меньшей мере одного уплотнительного элемента 64. В одном возможном примере раскрытия настоящего изобретения по меньшей мере один уплотнительный элемент 64 представляет собой по меньшей мере одно уплотнительное кольцо круглого сечения, выполненную путем многослойного литья уплотнительную поверхность, сформованную на внешней поверхности опорного основания 60, уплотнительное кольцо квадратного сечения или любое другое динамическое уплотнение. В одном примере раскрытия настоящего изобретения после соединения первого и второго соединительных элементов 12, 14 по меньшей мере один уплотнительный элемент 64 выполнен с возможностью образования герметичного уплотнения между опорным основанием 60 и дальним концом шприца 16. Благодаря применению этого уплотнительного элемента 64, когда текучая среда проходит между шприцем 16, соединенным с первым соединительным элементом 12, и набором труб или резервуаром для текучей среды, соединенным со вторым соединительным элементом 14, исключается утечка любой текучей среды из комплекта 10 соединителя линий потока текучей среды. Когда второй соединительный элемент 14 оттягивается от первого соединительного элемента 12, опорное основание 60 вытягивается из дальнего конца шприца 16. Когда опорное основание 60 вытягивается из дальнего конца шприца 16, уплотнительный элемент 64 продолжает удерживать герметичное уплотнение между опорным основанием 60 и дальним концом шприца 16, пока опорное основание 60 полностью не вынимается из дальнего конца шприца 16. В одном примере раскрытия настоящего изобретения комплект 10 соединителя линий потока текучей среды выполнен с возможностью включения двух уплотнительных элементов, предусмотренных на опорном основании 60 второго соединительного элемента 14. Путем обеспечения множества уплотнительных элементов улучшают стерильность комплекта 10 соединителя линий потока текучей среды.

[00129] В одном возможном примере раскрытия настоящего изобретения корпус 46 второго соединительного элемента 14 также ограничивает подрез 66 на его ближней поверхности, например, в форме паза или канала, имеющего внешнюю наклонную стенку с углом, комплементарным наклонной поверхности фланцев 34, 36. Подрез 66 выполнен с возможностью приема частей 38, 40 первого и второго фланцев 34, 36 первого соединительного элемента 12, таким образом, чтобы первый и второй соединительные элементы 12, 14 гарантировано оставались соединенными во время использования комплекта 10 соединителя линий потока. В одном возможном примере раскрытия настоящего изобретения подрез 66 образован в форме канала в по меньшей мере части корпуса 46. В возможном варианте подрез 66 имеет наклонную поверхность, простирающуюся в направлении второго просвета 47 второго соединительного элемента 14 от внешней поверхности корпуса 46 до внутренней поверхности корпуса 46. В одном возможном примере раскрытия настоящего изобретения подрез 66 проходит по всей окружности корпуса 46. Также предусмотрена возможность выполнения подреза 66 лишь на части окружности корпуса 46. В одном возможном примере раскрытия настоящего изобретения наклонная поверхность подрез 66 по сути соответствует наклонной поверхности соответствующих частей 38, 40 первого и второго фланцев 34, 36 первого соединительного элемента 12. В возможном варианте наклонная поверхность подреза 66 проходит под углом относительно продольной оси второго соединительного элемента 14, которая соответствует продольной оси 24 первого соединительного элемента 12. В одном примере раскрытия настоящего изобретения наклонная поверхность подреза 66 проходит под углом 60 градусов относительно продольной оси второго соединительного элемента 14. В других возможных примерах раскрытия настоящего изобретения наклонная поверхность подреза 66 проходит под углом от 45 градусов до 75 градусов относительно продольной оси второго соединительного элемента 14. В другом возможном примере раскрытия настоящего изобретения наклонная поверхность подреза 66 проходит под углом от 55 градусов до 65 градусов относительно продольной оси второго соединительного элемента 14. В одном примере раскрытия настоящего изобретения наклонная поверхность подреза 66 наклонена внутрь от конца корпуса 46, ближнего к соединительному элементу 52, в направлении конца корпуса 46, ближнего к опорному основанию 60.

[00130] Также со ссылкой на ФИГ. 1-6 подробно описывается способ соединения и разъединения системы 10 соединителя текучей среды. В одном примере раскрытия настоящего изобретения первый соединительный элемент 12 выполнен с возможностью функционального соединения со шприцем 16. В одном примере первый соединительный элемент 12 приварен к дальнему концу, то есть, к дальнему концу шприца 16. В возможном варианте дальний конец шприца 16 принимается в опорную часть 32 первого соединительного элемента 12. В одном примере раскрытия настоящего изобретения второй соединительный элемент 14 выполнен с возможностью функционального соединения с набором труб, комплектом шипа или резервуаром для текучей среды. Набор труб, комплект шипа, резервуар для текучей среды или другой компонент линии потока текучей среды выполнен с возможностью соединения с соединительной частью 52 второго соединительного элемента 14. В соответствии с различными возможными примерами, комплект 10 соединителя выполнен с возможностью обеспечения визуального и/или звукового сигнала для пользователя о том, что комплект 10 соединителя надлежащим образом зацеплен. Например, во время соединения первого соединительного элемента 12 со вторым соединительным элементом 14, когда первый и второй фланцы 34, 36 первого соединительного элемента 12 проходят через корпус второго соединительного элемента 14, слышится щелчок при зацеплении первого и второго фланцев 34, 36 с подрезом 66, что указывает на зацепление двух соединительных элементов. Кроме того, пользователь имеет возможность визуальной проверки зацепления первого и второго фланцев 34, 36 с подрезом 66, что указывает на то, что комплект 10 соединителя готов к использованию. Как было отмечено авторами, хотя на фигурах в целом поясняется вариант осуществления, в котором первый соединительный элемент 12 связан со шприцем, а второй соединительный элемент 14 связан с каким-либо другим компонентом линии потока текучей среды, относительные позиции первого соединительного элемента 12 и второго соединительного элемента 14 являются взаимозаменяемыми без отклонения от предусмотренного раскрытия настоящего изобретения.

[00131] В одном возможном примере раскрытия настоящего изобретения после соединения шприца 16 с первым соединительным элементом 12 и соединения набора труб / комплекта шипа / резервуара для текучей среды со вторым соединительным элементом 14 существует возможность перемещения первого и второго соединительных элементов 12, 14 в направлении друг друга для соединения. При перемещении второго соединительного элемента 14 в направлении первого соединительного элемента 12 корпус 46 второго соединительного элемента 14 входит в зацепление с наклонными поверхностями 42, 44 первой и второй гибких ножек 20, 22 первого соединительного элемента 12. Поскольку диаметр корпуса 46 второго соединительного элемента 14 может быть больше, чем отверстие, ограниченное ножками 20, 22 первого соединительного элемента 12, корпус 46 второго соединительного элемента 14 выталкивает ножки 20, 22 наружу, когда корпус 46 давит на наклонные поверхности 42, 44. В определенный момент ножки 20, 22 выталкиваются наружу в достаточной мере для того, чтобы обеспечивалась возможность перемещения корпуса 46 второго соединительного элемента 14 мимо ножек 20, 22 для приема первым соединительным элементом 12. Также предусмотрена возможность одновременного прижатия приводных рычагов 26, 28 внутрь с целью перемещения ножки 20, 22 наружу для приема второго соединительного элемента 14 в первый соединительный элемент 12 с приложением при этом меньшего усилия зацепления ко второму соединительному элементу 14 или без прижатия корпуса 46 второго соединительного элемента 14 к наклонным поверхностям 42, 44 ножек 20, 22. В этом случае предусмотрена возможность отпускания приводных рычагов 26, 28 после приема корпуса 46 второго соединительного элемента 14 в первый соединительный элемент 12.

[00132] В одном возможном примере раскрытия настоящего изобретения после перемещения корпуса 46 второго соединительного элемента 14 мимо ножек 20, 22 ножки 20, 22 выполнены с возможностью перемещения внутрь в направлении друг друга в первоначальную позицию покоя. При перемещении ножек 20, 22 внутрь фланцы 34, 36 ножек 20, 22 перемещаются в позицию для зацепления с подрезом 66 корпуса 46 второго соединительного элемента 14. В это время слышится щелчок или другой звук, указывающий на то, что зацепление комплекта 10 соединителя. В одном возможном примере раскрытия настоящего изобретения перед переносом текучей среды через комплект 10 соединителя линий потока текучей среды первый соединительный элемент 12 имеет возможность перемещения относительно второго соединительного элемента 14 (см. ФИГ. 5). При перемещении корпуса 46 второго соединительного элемента 14 в первый соединительный элемент 12 опорное основание 60 второго соединительного элемента 14 вставляется в дальний конец шприца 16 для создания герметичного уплотнения с применением уплотнительного элемента 64. При переносе текучей среды через комплект 10 соединителя линий потока текучей среды из-за давления текучей среды, прилагаемого текучей средой, проходящей через комплект 10 соединителя линий потока текучей среды, второй соединительный элемент 14 движется, отдаляясь от шприца 16. Для предотвращения отсоединения второго соединительного элемента 14 от первого соединительного элемента 12 при перемещении второго соединительного элемента 14 от шприца 16 фланцы 34, 36 первого соединительного элемента 12 принудительно зацепляются с подрезом 66 второго соединительного элемента 14 для предотвращения разъединения первого и второго соединительных элементов 12, 14 (см. ФИГ. 6). Благодаря наклонным поверхностям фланцев 34, 36 и подрезу 66, в условиях давления при перемещении второго соединительного элемента 14 от первого соединительного элемента 12 взаимодействие между наклонными поверхностями 38, 40 фланцев 34, 36 первого соединительного элемента 12 и наклонной поверхностью подреза 66 второго соединительного элемента 14 вызывает радиальное втягивание первой и второй гибких ножек 20, 22 внутрь, увеличивая силу зацепления системы 10 соединителя текучей среды и предотвращая разъединение под относительно высоким давлением текучей среды. В одном возможном примере раскрытия настоящего изобретения комплект 10 соединителя линий потока способен выдерживать давление более 800 фунт/кв. дюйм и даже до 1200 фунт/кв. дюйм, которое применяют во время процедуры ангиографической визуализации.

[00133] В одном примере раскрытия настоящего изобретения после переноса текучей среды через комплект 10 соединителя линий потока текучей среды, например, после завершения процедуры визуализации, первый и второй соединительные элементы 12, 14 готовы к отсоединению друг от друга. В одном возможном примере раскрытия настоящего изобретения приводные рычаги 26, 28 первого соединительного элемента 12 прижимаются оператором внутрь в направлении друг друга. При перемещении приводных рычагов 26, 28 внутрь ножки 20, 22 первого соединительного элемента 12 перемещаются наружу друг от друга. При перемещении ножек 20, 22 друг от друга отверстие, ограниченное ножками 20, 22, увеличивается в диаметре, позволяя оттягивать корпус 46 второго соединительного элемента 14 от первого соединительного элемента 12. Сразу после снятия корпуса 46 второго соединительного элемента 14 с первого соединительного элемента 12 приводные рычаги 26, 28 отпускаются оператором, позволяя ножкам 20, 22 перемещаться назад в направлении друг друга.

[00134] Как показано на ФИГ. 7-12, в одном возможном примере раскрытия настоящего изобретения, первый соединительный элемент 12 также включает подвижную фиксирующую муфту 70, предусмотренную на внешней поверхности корпуса 18 первого соединительного элемента 12. В одном возможном примере раскрытия настоящего изобретения фиксирующая муфта 70 в целом принимается вокруг первого соединительного элемента 12. Фиксирующая муфта 70 способна скользить по внешней поверхности корпуса 18 вдоль продольной оси 24 первого соединительного элемента 12. Фиксирующая муфта 70 ограничивает сквозной канал, имеющий диаметр, больший, чем диаметр корпуса 18. В возможном варианте внутренняя поверхность сквозного канала имеет контур, по сути соответствующий внешнему контуру первого соединительного элемента 12, поэтому фиксирующая муфта 70 способна перемещаться вдоль первого соединительного элемента 12. В одном примере раскрытия настоящего изобретения фиксирующая муфта 70 предусмотрена с возможностью включения по меньшей мере частично периферического фланца 72, который способствует перемещению фиксирующей муфты 70 вдоль первого соединительного элемента 12.

[00135] Как показано на ФИГ. 7-10, в первом незамкнутом положении фиксирующая муфта 70 расположена в дальней позиции вокруг внешней окружности первого соединительного элемента 12. В некоторых возможных примерах фиксирующая муфта 70 окружает приводные рычаги 26, 28, толкая их радиально внутрь в открытую позицию. После зацепления второго соединительного элемента 14 с первым соединительным элементом 12 фиксирующая муфта 70 имеет возможность скользить вдоль первого соединительного элемента 12 в направлении ножек 20, 22. Фиксирующая муфта 70 скользит вдоль ножек 20, 22 до тех пор, пока фиксирующая муфта 70 не приобретает вторую закрытую позицию вокруг внешней окружности ножек 20, 22. Как показано на ФИГ. 11 и 12, находясь во второй закрытой позиции, фиксирующая муфта 70 способствует предотвращению перемещения ножек 20, 22 наружу относительно друг друга под высоким давлением текучей среды, которое действует при переносе текучей среды через комплект 10 соединителя линий потока текучей среды, таким образом, предотвращая отсоединение соединителя 10. После переноса текучей среды через комплект 10 соединителя линий потока текучей среды фиксирующая муфта 70 имеет возможность скользить назад в направлении корпуса 18 первого соединительного элемента 12, позволяя ножкам 20, 22 перемещаться наружу относительно друг друга, что позволяет первому и второму соединительным элементам 12, 14 отсоединяться друг от друга. В одном примере раскрытия настоящего изобретения также предусмотрена возможность скольжения фиксирующей муфты 70 вдоль первого соединительного элемента 12 для накрытия приводных рычагов 26, 28, что заставляет приводные рычаги 26, 28 перемещаться внутрь в направлении друг друга для перемещения ножек 20, 22 наружу друг от друга. Когда фиксирующая муфта 70 расположена на приводных рычагах 26, 28, существует возможность использования фиксирующей муфты 70 для открытия ножек 20, 22, что позволяет вставлять второй соединительный элемент 14 в первый соединительный элемент 12 или вынимать из него.

[00136] Со ссылкой на ФИГ. 13-26 в соответствии с несколькими примерами раскрытия настоящего изобретения раскрываются несколько других типов усиливающих особенностей для первого соединительного элемента 12. На этих фигурах первый соединительный элемент 12 показан с ближним прикреплением для набора труб или комплекта шипа, однако следует заметить, что существует возможность применения этих же усиливающих особенностей на первом соединительном элементе 12, когда он связан со шприцем 16 (см. ФИГ. 1-6). Следует понимать, что существует возможность применения этих усиливающих особенностей в связи с усиливающими элементами 45а, 45b первого соединительного элемента 12. Описанные ниже усиливающие особенности способствуют предотвращению перемещения ножек 20, 22 наружу относительно друг друга под высоким давлением текучей среды, действующим на комплект 10 соединителя линий потока текучей среды. Как показано на ФИГ. 13 и 14, в одном возможном примере раскрытия настоящего изобретения по меньшей мере один усиливающий элемент 74 простирается от опорного основания 76, предусмотренного на корпусе 18 первого соединительного элемента 12. В возможном варианте опорное основание 76 предусмотрено для обеспечения возможности соединения первого соединительного элемента 12 с набором труб или шприцем 16. Усиливающая особенность 74 повышает прочность опорного основания 76, например, при нахождении под высоким давлением во время процедуры инъекции. В некоторых вариантах осуществления под высоким давлением текучей среды возможно сгибание или деформация опорного основания 76 из-за давления текучей среды, действующего на опорное основание 76. В некоторых вариантах осуществления возможно сгибание опорного основания 76 наружу на расстояние, которое создает вероятность перемещения и/или деформации уплотнительного элемента 64, например, уплотнительного кольца 64 круглого сечения, вследствие чего теряется герметичное уплотнение между первым соединительным элементом 12 и вторым соединительным элементом 14. Усиливающий элемент 74 простирается от опорного основания 76 в направлении приводных рычагов 26, 28. В возможном варианте усиливающий элемент 74 выполнен с возможностью способствовать предотвращению чрезмерного перемещения приводных рычагов 26, 28 внутрь в направлении друг друга. Например, в возможном варианте усиливающий элемент 74 выполнен с возможностью действовать в качестве стопорного элемента, ограничивающего возможное расстояние, на которое приводные рычаги 26, 28 прижимаются внутрь в направлении друг друга. В этом возможном примере раскрытия настоящего изобретения первый соединительный элемент 12 выполнен с возможностью выдерживать давление текучей среды более 652 фунт/кв. дюйм. Как показано на ФИГ. 15 и 16, в соответствии с одним возможным примером раскрытия настоящего изобретения, усиливающий элемент 74 простирается от места поблизости от одного конца опорного основания 76 до места поблизости от противоположного конца опорного основания 76 для дополнительной поддержки корпуса 18 первого соединительного элемента 12 с целью предотвращения отклонения или сгибания опорного основания 76 корпуса 16. В соответствии с этими возможными примерами раскрытия настоящего изобретения, первый соединительный элемент 12 выполнен с возможностью выдерживания давления текучей среды более 887 фунт/кв. дюйм при наличии усиливающего элемента 74 в соответствии с различными вариантами осуществления. Как показано на ФИГ. 17 и 18, в соответствии с одним возможным примером раскрытия настоящего изобретения, усиливающий элемент 80 также проходит вдоль продольной оси опорного основания 76, таким образом, обеспечивая дополнительную жесткость опорного основания 76 и корпуса 16 первого соединительного элемента 12. Как показано на ФИГ. 19 и 20, в соответствии с одним возможным примером раскрытия настоящего изобретения, усиливающий элемент 74 также включает дополнительный усиливающий элемент 82, проходящий перпендикулярно усиливающему элементу 74, например в двутавровой конфигурации. В этом возможном примере раскрытия настоящего изобретения первый соединительный элемент 12 выполнен с возможностью выдерживать давление текучей среды более 1,156 фунт/кв. дюйм.

[00137] Как показано на ФИГ. 21 и 22, в соответствии с одним возможным примером раскрытия настоящего изобретения, усиливающие элементы 45а, 45b имеют увеличенную высоту для обеспечения дополнительной жесткости или прочности ножек 20, 22. Путем увеличения высоты усиливающих элементов 45а, 45b обеспечивают дополнительный материал для ножек 20, 22, что способствует предотвращению изгибанию ножек 20, 22 и/или их перемещению наружу относительно одна другой под высоким давлением текучей среды. Например, повышение прочности балки, такой как ножка 20, 22, определяют по формуле 1:

где b означает ширину балки, a h означает высоту. В этом возможном примере раскрытия настоящего изобретения первый соединительный элемент 12 выполнен с возможностью выдерживать давление текучей среды более 933 фунт/кв. дюйм. Как показано на ФИГ. 23 и 24, в соответствии с одним возможным примером раскрытия настоящего изобретения, предусмотрены один или несколько усиливающих элементов 78 на корпусе 18 первого соединительного элемента 12, что способствует предотвращению отклонения или изгибания корпуса 18, когда первый соединительный элемент 12 подвергается высокому давлению давление текучей среды. Например, как поясняется на ФИГ. 23 и 24, опорное основание 76 усиливают путем утолщения опорного основания 76, например, путем увеличения толщины при формовании или прикрепления отдельного усиливающего элемента 78 к опорному основанию 76. Как показано на ФИГ. 25 и 26, усиливающий элемент 8 предусмотрен с возможностью включения перпендикулярной особенности в центре усиливающего элемента 74. В соответствии с различными вариантами осуществления первый соединительный элемент 12 предусмотрен с возможностью включения одного или нескольких описываемых авторами усиливающих элементов 74, 78, 80, 82. На ФИГ. 25 и 26 поясняется пример раскрытия настоящего изобретения, в котором все из усиливающих элементов 74, 78, 80, 82 предусмотрены на одном соединительном элементе. В этом возможном примере раскрытия настоящего изобретения первый соединительный элемент 12 выполнен с возможностью выдерживать давление текучей среды до 1,377 фунт/кв. дюйм или более.

[00138] Со ссылкой на ФИГ. 27-29 в другом примере раскрытия настоящего изобретения показан и подробно описан комплект 100 соединителя линий потока текучей среды. Комплект 100 соединителя линий потока текучей среды предусмотрен с возможностью включения первого соединительного элемента 102 и второго соединительного элемента 104. Первый соединительный элемент 102 выполнен с возможностью функционального соединения со шприцем 16, тогда как второй соединительный элемент 104 выполнен с возможностью функционального соединения с набором труб, комплектом шипа или резервуаром для текучей среды. В одном примере раскрытия настоящего изобретения первый и второй соединительные элементы 102, 104 являются по сути подобными первому соединительному элементу 12, описанному выше в связи с комплектом 10 соединителя линий потока текучей среды. Первый соединительный элемент 102 предусмотрен с возможностью включения корпуса 106, имеющего первый подрез 126, первый приводной рычаг 108, второй приводной рычаг 110, первую ножку 112 и вторую ножку 114. Второй соединительный элемент 104 предусмотрен с возможностью включения корпуса 116, имеющего второй подрез 128, первый приводной рычаг 118, второй приводной рычаг 120, первую ножку 122 и вторую ножку 124. Первый соединительный элемент 102 и второй соединительный элемент 104 составляют в перпендикулярной ориентации, таким образом, чтобы гибкие ножки 112, 114 первого соединительного элемента 102 были перпендикулярны гибким ножкам 122, 124 второго соединительного элемента 104 для взаимодействия со вторым и первым подрезами 128, 126, соответственно, с целью соединения первого и второго соединительных элементов 102, 104. Предусмотрена возможность прижимания первого и второго приводных рычагов 108, 110 внутрь для открытия первого соединительного элемента 102 и прижатия первого и второго приводных рычагов 118, 120 внутрь для открытия второго соединительного элемента 104.

[00139] В одном возможном примере раскрытия настоящего изобретения, корпус 106 первого соединительного элемента 102 ограничивает подрез 126, а корпус 116 второго соединительного элемента 104 ограничивает подрез 128. Подрезы 126, 128 предусмотрены на первом и втором соединительных элементах 102, 104 таким образом, чтобы способствовать фиксации и функциональному соединению первого и второго соединительных элементов 102, 104 друг с другом для создания герметичного уплотнения для комплекта 100 соединителя линий потока текучей среды. Как показано на ФИГ. 30, в одном примере раскрытия настоящего изобретения второй соединительный элемент 104 предусмотрен с возможностью включения опорного основания 130, включающего по меньшей мере один уплотнительный элемент 132 для создания герметичного уплотнения с дальним концом шприца 16, как описано подобным образом для второго соединительного элемента 14, который обсуждался выше. Второй соединительный элемент предусмотрен с возможностью включения съемного колпачка 131 для сохранения стерильности и предотвращения загрязнения шприца, например, во время перевозки. После соединения ножки 112, 114 первого соединительного элемента 102 выполнены с возможностью зацепления и фиксации в подрезе 128 второго соединительного элемента 104, а ножки 122, 124 второго соединительного элемента 104 выполнены с возможностью зацепления и фиксации в подрезе 126 первого соединительного элемента 102.

[00140] Также на ФИГ. 27-29 показано, что во время соединения первого соединительного элемента 102 со вторым соединительным элементом 104 существует возможность перемещения первого и второго соединительных элементов 102, 104 в направлении друг друга. При перемещении первого и второго соединительных элементов 102, 104 в направлении друг друга ножки 112, 114 первого соединительного элемента 102 приходят в контакт с нижней поверхностью подреза 128 второго соединительного элемента 104, что вызывает раздвижение ножек 112, 114. Подобным образом при перемещении первого и второго соединительных элементов 102, 104 в направлении друг друга ножки 122, 124 второго соединительного элемента 104 приходят в контакт с нижней поверхностью подреза 126 первого соединительного элемента 102, что вызывает раздвижение ножек 122, 124. При дальнейшем проталкивании первого и второго соединительных элементов 102, 104 в направлении друг друга ножки 112, 114 первого соединительного элемента 102 перемещаются мимо подреза 128 второго соединительного элемента 104 и защелкиваются, зацепляясь с подрезом 128. Подобным образом при дальнейшем проталкивании первого и второго соединительных элементов 102, 104 в направлении друг друга ножки 122, 124 второго соединительного элемента 104 перемещаются мимо подреза 126 первого соединительного элемента 102 и защелкиваются, зацепляясь с подрезом 126. Для отсоединения комплекта 100 соединителя линий потока текучей среды приводные рычаги 108, 110 первого соединительного элемента 102 и приводные рычаги 118, 120 второго соединительного элемента 104 прижимаются внутрь в направлении друг друга, соответственно, что позволяет ножкам 112, 114, 122, 124 перемещаться наружу, таким образом, чтобы первый и второй соединительные элементы 102, 104 могли быть раздвинуты.

[00141] Со ссылкой на ФИГ. 31-33 в соответствии с различными примерами раскрытия настоящего изобретения представлены и описаны комплекты 140 соединителя линий потока текучей среды, выполненные с возможностью прикрепления переходника 145 шипа для прокалывания бутылок с запасом текучей среды пакетов с контрастным или солевым раствором со шприцем 16. Комплект соединителя линий 140 потока текучей среды по сути подобен описанному выше комплекту 10 соединителя линий потока текучей среды и функционирует подобным образом, с некоторыми модификациями. Комплект соединителя линий 140 потока текучей среды предусмотрен с возможностью включения первого соединительного элемента 142 и второго соединительного элемент 144, который выполнен с возможностью соединения с переходником 145 шипа, например, путем резьбового соединения или приваривания (при помощи лазерной сварки) или с применением адгезивных средств. В возможном варианте первый соединительный элемент 142 по сути подобен описанному авторами первому соединительному элементу 12, 102. В возможном варианте второй соединительный элемент 144 по сути подобен описанному авторами второму соединительному элементу 14, но с несколькими модификациями для соединения с переходником 145 шипа.

[00142] В одном примере раскрытия настоящего изобретения второй соединительный элемент 144 предусмотрен с возможностью включения переходника 146 шипа, выполненного с возможностью обеспечения возможности соединения наливного резервуара для текучей среды со вторым соединительным элементом 144, например, для наполнения шприца контрастным агентом или солевым раствором. Переходник 146 шипа предусмотрен с возможностью включения корпуса 148, опорного основания 150, колпачка 152, накрывающего шипообразный элемент 155 (см. ФИГ. 33В), и воздуховод 154, позволяющий уравновешивать давление, ограниченный корпусом 148. В одном возможном примере раскрытия настоящего изобретения соединительный элемент 150 выполнен как резьбовой элемент, соединяемый при помощи резьбы с соединительным элементом 156 на втором соединительном элементе 144. В одном возможном примере раскрытия настоящего изобретения, который поясняется на ФИГ. 33А, соединительные элементы 150, 156 представляют собой резьбовую систему или систему люэровской фрикционной посадки. В другом возможном примере раскрытия настоящего изобретения, поясняемом на ФИГ. 33Б и 33В, соединительный элемент 150 представляет собой штыревой соединительный элемент 151, прикрепленный при помощи лазерной сварки или адгезива к гнездовому соединительному элементу 153 на втором соединительном элементе 144. В другом возможном примере раскрытия настоящего изобретения переходник 146 шипа приваривают ко второму соединительному элементу 144. Переходник 146 шипа выполнен с возможностью функционального соединения со вторым соединительным элементом 144, таким образом, что вместо второго соединительного элемента 144, соединенного с набором труб, подобного описанному авторами второму соединительному элементу 14, второй соединительный элемент 144 находится в гидродинамическом сообщении с пакетом с текучей средой или запасом текучей среды или резервуаром при помощи шипообразного элемента 155. Шипообразный элемент 155 применяют для подсоединения к пакету или резервуар с текучей средой, что позволяет переносить текучая среда в/из шприца 16, в/из пакета или резервуара с текучей средой. В одном возможном примере раскрытия настоящего изобретения предусмотрен воздуховод 154, позволяющий уравновешивать давление воздуха при переносе текучей среды из резервуара или пакета через переходник 146 шипа. В различных вариантах осуществления второй соединительный элемент 144 предусмотрен с возможностью включения устройства отклонения потока XX, как описано авторами, что позволяет текучей среде течь в шприц под действием эффекта Коанда с целью ускорения наполнения шприца и уменьшения образования пузырьков, как было описано.

[00143] Со ссылкой на ФИГ. 34 и 35 в другом примере раскрытия настоящего изобретения показан и подробно описан комплект соединителя линий 160 потока текучей среды и шприца. Комплект соединителя линий 160 потока текучей среды предусмотрен с возможностью включения накрывающего элемента 162, выполненного с возможностью обеспечения защиты от загрязнения на дальнем конце шприца 16. В одном примере раскрытия настоящего изобретения накрывающий элемент 162 выполнен с возможностью предотвращения контакта пыли и связанных с ней микроорганизмов с дальним концом шприца 16 и его загрязнения, например, во время упаковки, транспортировки и установки. Накрывающий элемент 162 предусмотрен с возможностью включения корпуса 164, который ограничивает канал для приема дальнего конца шприца 16. Дальний конец накрывающего элемента 162 предусмотрен с возможностью включения углубления 166, выполненного с возможностью простирания в отверстие дальнего конца шприца 16, когда накрывающий элемент 162 находится на шприце 16. В одном возможном примере раскрытия настоящего изобретения углубление 166 выполнено с возможностью предотвращения попадания пыли или загрязняющих текучих сред или объектов на дальний конец шприца 16. В одном примере раскрытия настоящего изобретения накрывающий элемент 162 предусмотрен с возможностью включения периферического фиксирующего выступа 168, предусмотренного на внутренней поверхности ближнего конца накрывающего элемента 162. Фиксирующий выступ 168, например, представляющий собой часть гибкого фиксирующего рычага 186 на колпачке, который выполнен с возможностью съемной фиксации с подрезом 170, образованным на дальнем конце шприца 16. В одном возможном примере раскрытия настоящего изобретения ближний конец накрывающего элемента 162 разделен на множество фиксирующих рычагов, каждый из которых включает фиксирующий выступ 168 на его конце. В одном возможном примере раскрытия настоящего изобретения периферический канал 172 образован на дальнем конце шприца 16. Периферический канал 172 выполнен с возможностью приема по меньшей мере одного уплотнительного элемента 174, выполненного с возможностью создания герметичного уплотнения с внутренней поверхностью накрывающего элемент 162, когда накрывающий элемент 162 находится на дальнем конце шприца 16. В одном возможном примере раскрытия настоящего изобретения уплотнительный элемент 174 представляет собой эластомерное уплотнительное кольцо круглого сечения, выполненную путем многослойного литья уплотнительную поверхность, уплотнительное кольцо квадратного сечения или любое другое динамическое уплотнение.

[00144] Со ссылкой на ФИГ. 36 и 37 в одном примере раскрытия настоящего изобретения показан и подробно описан комплект соединителя 180 линий потока текучей среды. В одном примере раскрытия настоящего изобретения комплект соединителя 180 линий потока текучей среды предусмотрен с возможностью включения накрывающего элемента 182, выполненного с возможностью обеспечения гидродинамического сообщения между набором труб и дальним концом шприца 16. Накрывающий элемент 182 предусмотрен с возможностью включения корпуса 184, ограничивающего канал для приема дальнего конца шприца 16 и одной или нескольких линий потока текучей среды для наполнения медицинской текучей средой и ее подачи. В одном примере раскрытия настоящего изобретения корпус 184 предусмотрен с возможностью включения по меньшей мере одного фиксирующего рычага 186, выполненного с возможностью принудительного зацепления с дальним концом шприца 16 для фиксации накрывающего элемента 182 на шприце 16. В одном примере раскрытия настоящего изобретения корпус 184 предусмотрен с возможностью включения двух фиксирующих рычагов 186. Фиксирующие рычаги 186 являются гибкими фиксирующими рычагами 186 с возможностью внешнего перемещения относительно друг друга, когда накрывающий элемент 182 скользит по дальнему концу шприца 16. Фиксирующие рычаги 186 предусмотрены с возможностью включения фиксирующего выступа 188, предусмотренного на его внутренней поверхности для принудительного зацепления с подрезом 190, образованным на дальнем конце шприца 16. В одном примере раскрытия настоящего изобретения при скольжении накрывающего элемента 182 в ближнем направлении вдоль дальнего конца шприца 16 фиксирующие рычаги 186 выталкиваются радиально наружу фланцем 192, образованным на дальнем конце шприца 16. После прохождения фиксирующими рычагами 186 фланца 192 шприца 16 фиксирующие рычаги 186 смещаются для обратного перемещения в направлении друг друга для принудительной фиксации фиксирующего выступа 188 с подрезом 190 шприца 16. В соответствии с различными возможными вариантами осуществления, накрывающий элемент 182 в несъемном режиме зафиксирован на шприце после зацепления фиксирующего выступа 188 с подрезом 190. В соответствии с этим вариантом осуществления, накрывающий элемент 182 легко прикрепляется к шприцу техническим работником без необходимости в резьбовом соединении традиционных люэровских комплектов или с более прочным связующим зацеплением по сравнению с комплектом фрикционной посадки. В некоторых возможных вариантах осуществления накрывающий элемент 182 издает щелчок при фиксации на конце шприца, и/или фиксирующие рычаги 186 лежат заподлицо с внешней поверхностью накрывающего элемента 182 в зафиксированном на конце шприца положении. Таким образом, пользователь получает по меньшей мере один звуковой или визуальный сигнал о надежной фиксации накрывающего элемента 182 со шприцем 16.

[00145] Как показано ФИГ. 36 и 37, в одном примере раскрытия настоящего изобретения, накрывающий элемент 182 также включает элемент 194 переноса текучей среды, выполненный с возможностью направления текучей среды из/в набор труб или резервуар для текучей среды в/из шприца 16. Элемент 194 переноса текучей среды предусмотрен с возможностью включения по меньшей мере одного порта 196 доступа к текучей среде, находящегося в гидродинамическом сообщении с набором труб, комплектом шипа или резервуаром для текучей среды. В одном примере раскрытия настоящего изобретения элемент 194 переноса текучей среды предусмотрен с возможностью включения двух портов доступа к текучей среде, один из которых предназначен для наполнения шприца 16 текучей средой, а другой для подачи текучей среды из шприца 16.

[00146] Со ссылкой на ФИГ. 38-42, в соответствии с еще одним примером раскрытия настоящего изобретения, показан и подробно описан комплект 200 соединителя линий потока текучей среды. Хотя этот вариант осуществления проясняется на примере многоразового шприца диафрагменного типа (см. например, Международную публикацию РСТ №WO 2016/172467, текст которой включен в эту заявку в полном объеме), применение комплекта 200 соединителя текучей среды с другими типами шприца охватывается объемом настоящего раскрытия изобретения. Комплект 200 соединителя линий потока текучей среды предусмотрен с возможностью включения соединительного элемента 202 и шипообразного элемента 204, находящегося в гидродинамическом сообщении с соединительным элементом 202, либо непосредственно (ФИГ. 43-46), либо с промежуточным набором труб (ФИГ. 38-42). Соединительный элемент 202 выполнен с возможностью функционального соединения с резервуаром 206 для текучей среды через шип 204, 252. В одном возможном примере раскрытия настоящего изобретения соединительный элемент 202 находится в гидродинамическом сообщении с шипообразным элементом 204 с применением набора 208 для переноса. На ФИГ. 38 показан соединительный элемент 202, отсоединенный от резервуара 206 для текучей среды. Для соединения соединительного элемента 202 с резервуаром 206 для текучей среды наклонная поверхность 210 на соединительном элементе 202 взаимодействует с наклонной поверхностью 212 на резервуаре 206 для текучей среды при толкании двух элементов в направлении друг друга и их вхождении в контакт друг с другом. Благодаря этому взаимодействию между соединительным элементом 202 и резервуаром 206 для текучей среды, множество опор 210 на соединительном элементе 202 имеют возможность сгибаться, таким образом, чтобы две гибких ножки 212, 214 раскрывались достаточно широко для того, чтобы гибкие ножки 212, 214 зацеплялись с удерживающим выступом 216 на буртике 218 резервуара 206 для текучей среды. Следует понимать, что резервуар 206 для текучей среды означает любое количество резервуаров, как известно специалистам в данной области, например, бутылок, шприцев или многоразовых шприцев диафрагменного типа, как описывается в публикациях WO 2016/172467, WO 2015/164783, WO 2016/069711 и 62/730,228, содержание которых включено путем ссылки в полном объеме.

[00147] Соединительный элемент 202 соединен с набором 208 для переноса для направления текучей среды от шипообразного элемента 204 через набор 208 для переноса и в резервуар 206 для текучей среды. Соединительный элемент 202 включает по меньшей мере две гибких ножки 212, 214, которые при приложении давления поблизости от верхней части каждой из них, вызывают перемещение защелок 220, 222 на гибких ножках 212, 214 в сторону и наружу относительно одна другой для обеспечения возможности снятия соединительного элемента 202 с резервуара 206 для текучей среды, шприца, колпачка или переходника, с которым соединен соединительный элемент 202. В возможном варианте соединительный элемент 202 также включает ребра 224, 226 и уплотнительный элемент 228 для уплотнения. В одном возможном примере раскрытия настоящего изобретения уплотнительный элемент 228 представляет собой уплотнительное кольцо круглого сечения, выполненную путем многослойного литья уплотнительную поверхность, уплотнительное кольцо квадратного сечения или любое другое динамическое уплотнение.

[00148] Как показано на ФИГ. 41 и 42, в соединительном элементе 202 предусмотрен клапанный элемент 230. Клапанный элемент 230 предусмотрен с возможностью включения пружины 232, позволяющей золотнику 234 клапана либо оставаться открытым, как показано на ФИГ. 41, либо входить в контакт с клапанным седлом 236 ствола 238 соединительного элемента 202, как показано на ФИГ. 42. Когда золотник 234 клапана находится в открытой позиции, существует возможность течения текучей среды вокруг него и в линию потока текучей среды. Когда золотник 234 клапана находится в закрытой позиции, поток текучей среды прекращается. Как показано на ФИГ. 41 и 42, конец устройства 240 отклонения потока текучей среды входит в контакт с золотником 234 клапана, а затем толкает его в открытую позицию. Пока золотник 234 клапана остается в контакте с клапанным седлом 236, и канал текучей среды закрыт, оператор имеет возможность вставить шипообразный элемент 204 в наливной резервуар для текучей среды без риска течи, пока не будет полностью установлена линия потока текучей среды. Сразу после соединения соединительного элемента 202 с резервуаром 206 для текучей среды, шприцем, колпачком или переходником, содержащим устройство 240 отклонения потока текучей среды, клапанный элемент 230 открывается, и текучая среда получает возможность течь через него. Отклонители потока текучей среды или другие контактные элементы для золотника 234 клапана включают в любое количество устройств для отцепления золотника 234 клапана от клапанного седла 236 и завершения линии потока текучей среды. Наличие устройства 240 отклонения потока текучей среды позволяет текучей среде течь вдоль внутренней поверхности резервуара 206 для текучей среды, принимающего текучую среду через эффект Коанда, как описано авторами. Другие подобные способы наполнения и переходники описаны, например, в публикации WO 2017/091643, содержание которой включено в полном объеме.

[00149] Со ссылкой на ФИГ. 43-46, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан соединительный элемент 250. Соединительный элемент 250 находится в прямом гидродинамическом сообщении с шипообразным элементом 252 и резервуаром для текучей среды 254. В одном примере раскрытия настоящего изобретения соединительный элемент 250 по сути подобен описанному выше соединительному элементу 202, но он не включает золотник 234 клапана, и, таким образом, поток текучей среды не ограничивается, независимо от того, присоединен ли соединительный элемент 250 к устройству с отклонителем потока текучей среды или другим контактным элементом. Однако, как станет понятно специалистам в данной области, существует возможность включения клапана, включающего золотник клапана и клапанное седло, в соединительный элемент 250, подобный описанному выше соединительному элементу 202.

[00150] Как показано на ФИГ. 45 и 46, в соответствии с одним примером раскрытия настоящего изобретения, соединительный элемент 250 выполнен с возможностью соединения с шипообразным элементом 252. Соединение между соединительным элементом 250 и шипообразным элементом 252 возможно через фрикционную посадку, клейку с помощью растворителя, приклеивание или любой другой способ соединения, известный специалистам в данной области.

[00151] Со ссылкой на ФИГ. 47-49, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан соединительный элемент 260, связанный с набором 262 труб. В возможном варианте соединительный элемент 260 находится в гидродинамическом сообщении с набором 262 труб линии потока текучей среды и резервуаром для текучей среды 264. Золотник клапана не включен в этот пример соединительного элемента 260, и, таким образом, поток текучей среды не ограничен, независимо от того, присоединен ли соединительный элемент 260 к устройству с отклонителем потока текучей среды или другим контактным элементом. Однако, как станет понятно специалистам в данной области, существует возможность включения клапана, включающего золотник клапана и клапанное седло, в соединительный элемент 260, подобный описанному выше соединительному элементу 202. Соединительный элемент 260 выполнен с возможностью соединения с набором 262 труб линии потока текучей среды через фрикционную посадку, клейку с помощью растворителя, приклеивание или другие способы соединения, известные специалистам в данной области.

[00152] Со ссылкой на ФИГ. 50 и 51, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан соединительный элемент 270. Соединительный элемент 270 выполнен с возможностью прямого соединения с резервуаром для текучей среды 272. Золотник клапана не включен в этот пример соединительного элемента 270, и, таким образом, поток текучей среды не ограничен, независимо от того, прикреплен ли соединительный элемент 270 к устройству с отклонителем потока текучей среды или другим контактным элементом. Однако, как станет понятно специалистам в данной области, существует возможность включения клапана, включающего золотник клапана и клапанное седло, в соединительный элемент 270, подобный описанному выше соединительному элементу 202.

[00153] Со ссылкой на ФИГ. 52-55, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан соединительный элемент 280. Соединительный элемент 280 выполнен с возможностью гидродинамического сообщения с соединительным элементом 282. В одном примере раскрытия настоящего изобретения первый соединительный элемент 280 выполнен с возможностью соединения со вторым соединительным элементом 284, предусмотренным на резервуаре для текучей среды 282. Для соединения соединительного элемента 280 с резервуаром для текучей среды 282 наклонная поверхность 286 на соединительном элементе 280 взаимодействует с наклонной поверхностью 288 на втором соединительном элементе 284 резервуара для текучей среды 282 при толкании двух элементов в направлении друг друга и их вхождении в контакт друг с другом. Благодаря этому взаимодействию между соединительным элементом 280 и вторым соединительным элементом 284, множество опор 290 на соединительном элементе 280 имеют возможность сгибаться, таким образом, чтобы две гибких ножки 292, 294 раскрывались достаточно широко для того, чтобы гибкие ножки 292, 294 зацеплялись с удерживающим выступом 296 на буртике 298 второго соединительного элемента 284. Следует понимать, что резервуар для текучей среды 282 означает любое количество резервуаров, как известно специалистам в данной области, например, бутылок, шприцев или многоразовых шприцев диафрагменного типа, как описывается в публикациях WO 2016/172467, WO 2015/164783, WO 2016/069711 и 62/730,228.

[00154] Соединительный элемент 280 предусмотрен с возможностью включения штыревого соединительного элемента 300, окруженного цилиндрической юбкой 302. Штыревой соединительный элемент 300 предусмотрен с возможностью включения уплотнительного элемента 304 и углубления в юбку 302. Углубление на конце штыревого соединительного элемента 300 способствует сохранению стерильности штыревого соединительного элемента 300, например, путем предотвращения непреднамеренного касания и загрязнения поверхности штыревого соединительного элемента 300 с соответствующим гнездовым соединительным элементом. В другом варианте осуществления соединительный элемент 280 предусмотрен с возможностью включения юбки, окружающей углубленный гнездовой соединительный элемент. В одном примере штыревой соединительный элемент 290 принимается в дальний конец резервуара для текучей среды 282, и создается герметичное уплотнение между штыревым соединительным элементом 290 и внутренней поверхностью резервуара для текучей среды 282 с применением уплотнительного элемента 304.

[00155] Со ссылкой на ФИГ. 56, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан комплект 310 соединителя линий потока текучей среды. Комплект 310 соединителя линий потока текучей среды предусмотрен с возможностью включения первого соединительного элемента 312 и второго соединительного элемента 314. В этом возможном примере второй соединительный элемент 314 сформован как цельная деталь с дальним концом резервуара для текучей среды, такого как шприц. Первый соединительный элемент 312 входит в периферический зазор между концом шприца и внутренней поверхностью второго соединительного элемента 314. При вхождении первого соединительного элемента 312 в дальний конец шприца юбка первого соединительного элемента 312 имеет возможность входить в периферический зазор и предотвращать утечку текучей среды во время инъекции текучей среды. Периферический зазор также имеет возможность накапливать текучая среда, капающую с дальнего конца шприца или с комплекта 310 соединителя линий потока текучей среды во время отсоединения первого соединительного элемента 312 от шприца.

[00156] Со ссылкой на ФИГ. 57, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан соединительный элемент 320. Соединительный элемент 320 предусмотрен с возможностью включения нарезной внутренней поверхности 322, которая зацепляется с соответствующей внешней нарезной поверхностью на дальнем конце шприца. Соединительный элемент 320 при помощи резьбы зацепляется с концом шприца для фиксации соединительного элемента 320 на конце шприца. В некоторых примерах соединительный элемент 320 предусмотрен с возможностью включения первого фиксирующего элемента, такого как комплект храповика, на ближнем конце соединительного элемента 320, зацепляющегося с фиксацией со вторым фиксирующим элементом, таким как выступ или собачка на ближнем конце резьбы на конце шприца. В других примерах возможна обратная позиция первого и второго фиксирующих элементов. В некоторых примерах при зацеплении соединительного элемента 320 с резьбой на конце шприца первый храповой фиксирующий элемент зацепляется с фиксацией со вторым фиксирующим элементом, как только соединительный элемент 320 навинчивается на конец шприца. В некоторых примерах сила соединения меняется в зависимости от крутящего момента, прилагаемого во время процесса навинчивания, и плотности посадки, требуемой для конкретного процесса инъекции, например, применяемого давления нагнетания текучей среды.

[00157] Со ссылкой на ФИГ. 58-60, в соответствии с примером раскрытия настоящего изобретения, показан и подробно описан комплект 330 соединителя линий потока текучей среды. Этот комплект 330 соединителя линий потока текучей среды применяют для соединения двух частей набора труб (не показан) в герметичном соединении. Комплект 330 соединителя линий потока текучей среды предусмотрен с возможностью включения штыревого соединительного элемента 332, выполненного с возможностью прикрепления к концу первого набора труб, и гнездового соединительного элемента 334, выполненного с возможностью прикрепления к концу второго набора труб. Штыревой соединительный элемент 332 предусмотрен с возможностью включения гибких ножек 336, 338 для создания принудительного фиксирующего зацепления с удерживающим выступом 340 на буртике 342 гнездового соединительного элемента 334. Каждый из штыревого и гнездового соединительных элементов 332, 334 предусмотрен с возможностью включения соединительного элемента 344, 346 набора труб для соединения с соответствующим набором труб.

[00158] Комплекты соединителей текучей среды согласно различным описанным авторами примерам являются подходящими для применения с инжекторами медицинских текучих сред, например, системой инжектора текучей среды для КТ с силовым приводом, системой инжектора текучей среды для МРТ с силовым приводом и системой инжектора для КТАГ с силовым приводом. Комплекты соединителей текучей среды рассчитаны на процедуры инъекции под высоким давлением и демонстрируют повышенную соединительную силу между соединительными элементами во время процедуры инъекции под высоким давлением, такой как процедура инъекции для КТАГ, при которой возможно давление текучей среды до 1200 фунт/кв. дюйм, или процедуры инъекции для КТ или МРТ, при которых возможно давление текучей среды до 400 фунт/кв. дюйм.

[00159] Со ссылкой на ФИГ. 61 и 62, в соответствии с одним примером раскрытия настоящего изобретения, показан и подробно описан комплект 350 соединителя линий потока текучей среды. Комплект 350 соединителя линий потока текучей среды предусмотрен с возможностью включения первого соединительного элемента 352 и второго соединительного элемента 354, выполненных с возможностью функционального соединения друг с другом для создания герметичного уплотнения между шприцем и набором труб или резервуаром для текучей среды. В одном примере раскрытия настоящего изобретения первый соединительный элемент 352 по сути подобен описанному выше первому соединительному элементу 12, а второй соединительный элемент 354 по сути подобен описанному выше второму соединительному элементу 14. Однако в представленном примере комплекта 350 соединителя линий потока текучей среды второй соединительный элемент 354 предусмотрен с возможностью включения дополнительной особенности для создания герметичного уплотнения между вторым соединительным элементом 354 и резервуаром для текучей среды, и при этом исключается поток текучей среды через второй соединительный элемент 354 в разъединенном состоянии. Предусмотрен подвижный уплотнительный элемент 356 на соединительном элементе 358 второго соединительного элемента 354. В одном возможном примере раскрытия настоящего изобретения уплотнительный элемент 356 представляет собой эластомерное уплотнительное кольцо круглого сечения или скользящий уплотнительный элемент. Соединительный элемент 358 ограничивает периферический канал 360 текучей среды и периферический паз 362 во внешней поверхности соединительного элемента 358. Уплотнительный элемент 354 предусмотрен либо в периферическом канале 360 текучей среды, либо в периферическом пазе 362. Уплотнительный элемент 354 предусмотрен для создания герметичного уплотнения между соединительным элементом 358 и дальним концом шприца. В одном возможном примере раскрытия настоящего изобретения уплотнительный элемент 354 скользит и/или катается между периферическим каналом 360 текучей среды и периферическим пазом 362 соединительного элемента 358 после удаления и вставки, соответственно, второго соединительного элемента 354 с первым соединительным элементом 352.

[00160] Также со ссылкой на ФИГ. 61 и 62 показано и подробно описано функционирование комплекта 350 соединителя линий потока текучей среды в соответствии с представленным примером раскрытия. Разъединенная позиция комплекта 350 соединителя линий потока текучей среды поясняется на ФИГ. 61. В разъединенной позиции уплотнительный элемент 356 удерживается в периферическом канале 360 текучей среды, уплотняя периферический канал 360 текучей среды таким образом, чтобы текучая среда не могла проходить через второй соединительный элемент 354 из наливного резервуара для текучей среды или набора труб, к которому подсоединен второй соединительный элемент 354. Когда уплотнительный элемент 356 удерживается в периферическом канале 360 текучей среды, когда комплект 350 соединителя линий потока текучей среды находится в разъединенной позиции, уплотнительный элемент 356 препятствует утечке текучей среды из второго соединительного элемента 354 при соединении с наливным резервуаром для текучей среды. Это препятствует утечке текучей среды из наливного резервуара для текучей среды через второй соединительный элемент 354, когда пользователь отсоединяет второй соединительный элемент 354 от первого соединительного элемента 352 после наполнения шприца 366 текучей средой.

[00161] На ФИГ. 62 комплект 350 соединителя линий потока текучей среды показан в соединенной позиции, в которой первый и второй соединительные элементы 352, 354 соединены друг с другом. Во время процедуры соединения соединительный элемент 358 вставляют в первый соединительный элемент 352. При вставке соединительного элемента 358 в первый соединительный элемент 352 уплотнительный элемент 356 входит во фрикционное зацепление с внутренней поверхностью дальнего конца 364 шприца 366. При дальнейшей вставке соединительного элемента 358 в первый соединительный элемент 352 уплотнительный элемент 356 продолжает скользить вдоль внутренней поверхности дальнего конца 364 шприца 366. Скользящее движение уплотнительного элемента 356 по внутренней поверхности дальнего конца 364 шприца 366 способно создавать силу трения, что вызывает качение или скольжение уплотнительного элемента 356 от периферического канала 360 текучей среды до периферического паза 362. Как только уплотнительный элемент 356 входит в периферический паз 362 периферический канал 360 текучей среды открывается, позволяя текучей среде течь от второго соединительного элемента 354 до первого соединительного элемента 352 через периферический канал 360 текучей среды и в шприц 366. После наполнения шприца 366 комплект 350 соединителя линий потока текучей среды отсоединяют. При оттягивании второго соединительного элемента 354 от первого соединительного элемента 352 уплотнительный элемент 356 тянется вдоль внутренней поверхности дальнего конца 364 шприца 366. Когда уплотнительный элемент 356 тянется вдоль внутренней поверхности дальнего конца 364 шприца 366, сила трения вызывает качение или скольжение уплотнительного элемента 356 из периферического паза 362 в периферический канал 360 текучей среды, таким образом, уплотняя периферический канал 360 текучей среды при перемещении комплекта 350 соединителя линий потока текучей среды в разъединенную позицию. В одном примере раскрытия настоящего изобретения шипообразный элемент или набор труб выполнен с возможностью соединения с вторым соединительным элементом 354 для переноса текучей среды в шприц 366 из источника наливной текучей среды.

[00162] Хотя в представленном выше описании предусмотрены различные примеры раскрытия настоящего изобретения, специалистами в данной области могут быть осуществлены модификации и изменения в этих примерах без отклонения от объема и сущности раскрытия изобретения. Соответственно, представленное выше описание предусмотрено в качестве иллюстративного, а не ограничительного. Описанное выше раскрытие изобретения определяется прилагаемой формулой изобретения, и все изменения в раскрытии, не выходящие за пределы значений и эквивалентности пунктов формулы изобретения, охватываются их объемом.

Группа изобретений относится к медицинской технике и может быть использована в системах подачи медицинских текучих сред. Соединитель линий потока текучей среды включает первый соединительный элемент и второй соединительный элемент. Первый соединительный элемент включает корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку. Второй соединительный элемент включает корпус, ограничивающий подрез, второй просвет, канал, ограниченный корпусом, и по меньшей мере один расположенный в пределах канала уплотнительный элемент, в котором первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец. После зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с подрезом корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента. Обеспечивается возможность просто и быстро осуществлять сопряжение шприца и соединителя без течи, поломок или непреднамеренного отсоединения. 4 н. и 15 з.п. ф-лы, 62 ил.

1. Соединитель линий потока текучей среды для системы подачи медицинской текучей среды, причем соединитель линий потока текучей среды включает:

первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку, вторую гибкую ножку и первый приводной рычаг, связанный с первой гибкой ножкой, и второй приводной рычаг, связанный со второй гибкой ножкой; и

второй соединительный элемент, включающий корпус, ограничивающий подрез, имеющий наклонную поверхность, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала,

причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, и каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента,

причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с наклонной поверхностью подреза корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента,

причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента для отцепления первого фланца и второго фланца от подреза, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент, и

причем по меньшей мере один уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

2. Соединитель линий потока по п. 1, причем каждый из первого соединительного элемента и второго соединительного элемента выполнен с возможностью гидродинамического сообщения с элементом подачи текучей среды, выбранным из группы, состоящей из шприца, шипообразного элемента, комплекта трубопровода для текучей среды и наливного резервуара для текучей среды.

3. Соединитель линий потока по п. 1, причем каждый из первого фланца и второго фланца ориентирован под углом внутрь в направлении продольной оси первого соединительного элемента.

4. Соединитель линий потока по п. 1, причем по меньшей мере одна из первой гибкой ножки и второй гибкой ножки включает по меньшей мере одно усиливающее ребро.

5. Соединитель линий потока по п. 1, причем, когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, соединение между первым соединительным элементом и вторым соединительным элементом выполнено с возможностью выдерживать давление текучей среды в линии потока текучей среды по меньшей мере 800 фунт/кв. дюйм.

6. Соединитель линий потока по п. 1, причем первый соединительный элемент также включает опорное основание, простирающееся от корпуса между первой гибкой ножкой и второй гибкой ножкой,

причем опорное основание выполнено с возможностью уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой в линии потока текучей среды.

7. Соединитель линий потока по п. 6, причем опорное основание включает по меньшей мере одно усиливающее ребро опорного основания для уменьшения отклонения корпуса из-за давления текучей среды, прилагаемого текучей средой в линии потока текучей среды.

8. Соединитель линий потока по п. 1, причем по меньшей мере один уплотнительный элемент выбран из группы, включающей: эластомерное уплотнительное кольцо круглого сечения, выполненную путем многослойного литья уплотнительную поверхность и уплотнительное кольцо квадратного сечения.

9. Соединитель линий потока по п. 1, причем по меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает юбку, окружающую корпус первого соединительного элемента и корпус второго соединительного элемента.

10. Соединитель линий потока по п. 9, причем юбка простирается за пределы дальнего конца корпуса по меньшей мере одного из первого соединительного элемента и второго соединительного элемента.

11. Соединитель линий потока по п. 9, причем в юбке образовано по меньшей мере одно отверстие, когда юбка находится на втором соединительном элементе.

12. Соединитель линий потока по п. 2, причем по меньшей мере один из первого соединительного элемента и второго соединительного элемента также включает переходник линии потока текучей среды, выполненный с возможностью соединения по меньшей мере одного из первого соединительного элемента и второго соединительного элемента с элементом подачи текучей среды.

13. Система подачи медицинской текучей среды, включающая:

шприц, включающий ближний конец, дальний конец и боковую стенку, простирающуюся от ближнего конца до дальнего конца; элемент подачи текучей среды; и

соединитель линий потока текучей среды, который включает:

первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку; и

второй соединительный элемент, включающий корпус, ограничивающий подрез, имеющий наклонную поверхность, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала,

причем первый соединительный элемент находится в сообщении с одним из элемента подачи текучей среды и дальнего конца шприца,

причем второй соединительный элемент находится в сообщении с другим из элемента подачи текучей среды и дальнего конца шприца,

причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, и каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента,

причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с наклонной поверхностью подреза корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента, и

причем по меньшей мере один уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

14. Система подачи медицинской текучей среды по п. 13, причем каждый из первого соединительного элемента и второго соединительного элемента выполнен с возможностью гидродинамического сообщения с элементом текучей среды, выбранным из группы, состоящей из шприца, шипообразного элемента, комплекта трубопровода для текучей среды и наливного резервуара для текучей среды.

15. Соединитель линий потока по п. 1, причем каждый из первого фланца первой гибкой ножки и второго фланца второй гибкой ножки выполнены с возможностью изгибания радиально наружу при проходе подреза второго соединительного элемента во время процесса зацепления и возвращения в неизогнутое положение для контакта и зацепления с подрезом второго соединительного элемента для зацепления первого соединительного элемента со вторым соединительным элементом, и

первый просвет и второй просвет сообщаются в положении зацепления.

16. Соединитель линий потока по п. 15, причем первый соединительный элемент и второй соединительный элемент сцеплены необратимо, когда первый фланец и второй фланец первого соединительного элемента сцеплены с подрезом второго соединительного элемента.

17. Соединитель линий потока текучей среды для системы подачи медицинской текучей среды, причем соединитель линий потока включает:

первый соединительный элемент, включающий корпус, имеющий опорное основание, первый просвет, первую гибкую ножку, имеющую первый приводной рычаг, и вторую гибкую ножку, имеющую второй приводной рычаг, причем по меньшей мере одна из первой гибкой ножки и второй гибкой ножки включает по меньшей мере одно усиливающее ребро; и

второй соединительный элемент, включающий корпус, ограничивающий подрез, имеющий наклонную поверхность, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала,

причем первая гибкая ножка включает первый фланец, вторая гибкая ножка образует второй фланец, и каждый из первого фланца и второго фланца ориентирован внутрь под углом 45-75 градусов относительно продольной оси первого соединительного элемента,

причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец сцепляются с наклонной поверхностью подреза корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента,

причем при приложении направленного внутрь давления к первому приводному рычагу и второму приводному рычагу первая гибкая ножка и вторая гибкая ножка перемещаются в направлении наружу относительно корпуса второго соединительного элемента для отцепления первого фланца и второго фланца от подреза, что позволяет расцеплять первый соединительный элемент и второй соединительный элемент, и

причем по меньшей мере один уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом.

18. Соединитель линий потока по п. 17, причем, когда первый соединительный элемент и второй соединительный элемент соединены друг с другом, первый соединительный элемент и второй соединительный элемент выполнены с возможностью выдерживать давление текучей среды в линии потока текучей среды по меньшей мере 800 фунт/кв. дюйм.

19. Соединитель линий потока текучей среды для системы подачи медицинской текучей среды, причем соединитель линий потока текучей среды включает:

первый соединительный элемент, включающий корпус, первый просвет, первую гибкую ножку и вторую гибкую ножку; и

второй соединительный элемент, включающий корпус, ограничивающий подрез, имеющий наклонную поверхность, второй просвет, канал, ограниченный корпусом, и по меньшей мере один уплотнительный элемент, расположенный в пределах канала,

причем первая гибкая ножка включает первый фланец, а вторая гибкая ножка включает второй фланец, и каждый из первого фланца и второго фланца ориентирован под углом 45-75 градусов относительно продольной оси первого соединительного элемента,

причем каждый из первого фланца первой гибкой ножки и второго фланца второй гибкой ножки выполнены с возможностью изгибания радиально наружу при проходе подреза второго соединительного элемента во время процесса зацепления и возвращения в неизогнутое положение для контакта и зацепления с наклонной поверхностью подреза второго соединительного элемента для зацепления первого соединительного элемента со вторым соединительным элементом,

причем после зацепления первого соединительного элемента со вторым соединительным элементом первый фланец и второй фланец зацепляются с подрезом корпуса второго соединительного элемента для предотвращения расцепления первого соединительного элемента и второго соединительного элемента,

причем по меньшей мере один уплотнительный элемент выполнен с возможностью образования герметичного уплотнения между вторым просветом второго соединительного элемента и первым просветом первого соединительного элемента для образования линии потока текучей среды, когда первый соединительный элемент и второй соединительный элемент зацепляются друг с другом, и

первый просвет и второй просвет сообщаются в положении зацепления.
