Способ промывки топливных баков транспортных средств Российский патент 2025 года по МПК B08B9/08

Изобретение относится к области машиностроения и предназначено для промывки топливных баков транспортных средств.

Известен способ промывки, который включает размещение ультразвуковых излучателей на внешней поверхности топливного бака в перекрестьях ячеек вафельного полотна обечайки топливного бака горизонтальными рядами равномерно по высоте топливного бака (Патент РФ №2599302, B08B 3/12, B08B 9/00).

Недостатком данного способа является отсутствие циркуляции моющего раствора в резервуаре.

Общеизвестен способ промывки топливных баков транспортных средств, заключающийся в сливе топлива, демонтаже бака и топливопроводов с последующей мойкой полосканием или пропариванием.

Недостатками данного способа являются необходимость снятия и последующая установка топливного бака и топливопроводов, что приводит к продолжительному простою транспортных средств из-за высокой трудоемкости монтажно-демонтажных операций.

Техническая задача - повышение эффективности и снижение трудоемкости промывки топливных баков транспортных средств без разборочно-сборочных работ по демонтажу топливных баков.

Задачу изобретения решают с помощью способа промывки топливных баков транспортных средств, который заключается в откачке загрязненного топлива без демонтажа топливного бака с транспортного средства посредством введенного в горловину топливного бака гибкого рукава с моющей головкой, имеющей встроенный ультразвуковой излучатель, и очистке топлива через многоступенчатый фильтр очистки. Мойку топливного бака осуществляют подачей под давлением моющей жидкостью через гибкий рукав (состоящий из подающей и дренажной магистрали) с моющей головкой со встроенным ультразвуковым излучателем с интенсификацией процесса мойки ультразвуковыми колебаниями, генерируемыми излучателем на гибком моющем рукаве.

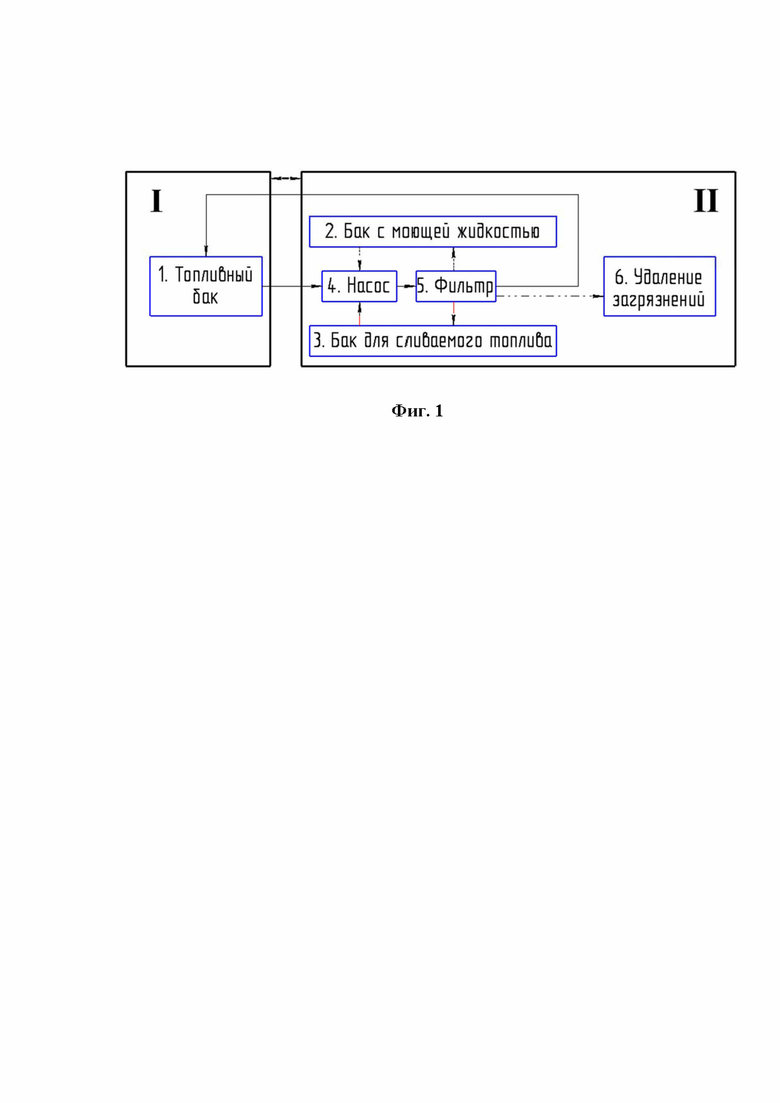

На фиг.1 представлена схема способа промывки топливного бака без его демонтажа с транспортного средства, состоящая из топливной системы транспортного средства I, промывочной установки II .

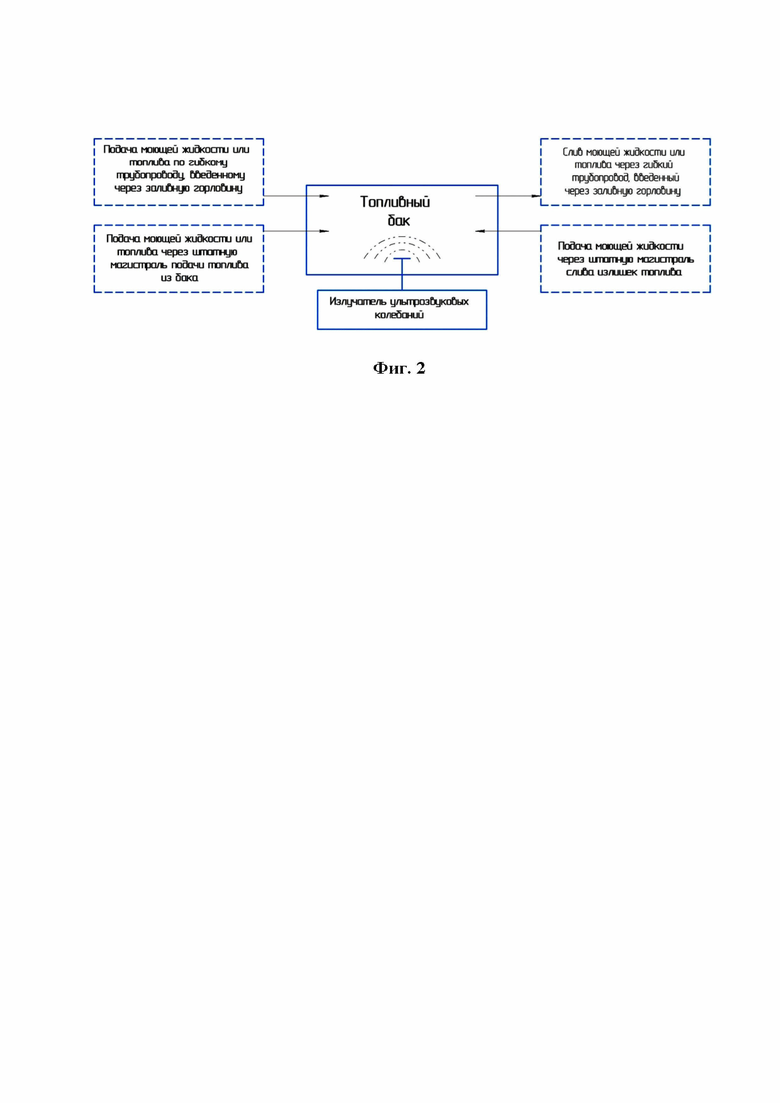

На фиг.2 представлена схема очистки топливного бака.

Предложенный способ промывки топливных баков транспортных средств осуществляется следующим образом:

- подключают промывочную установку II к топливной системе транспортного средства I при помощи комплекта гибких шлангов к всасывающему трубопроводу до штатного подкачивающего топливного насоса и к магистрали слива в топливный бак излишек топлива;

- вводят моющий рукав, который состоит из моющей головки со встроенным ультразвуковым излучателем и двух гибких трубопроводов (подающей и дренажной магистрали), внутрь топливного бака транспортного средства через его заливную горловину;

- осуществляют предварительную мойку топливного бака 1 путем интенсивного воздействия на топливо ультразвуковыми колебаниями излучателем моющей головки;

- откачивают топливо из топливного бака 1 насосом 4, оно проходит через многоступенчатый фильтр очистки 5, и очищенное топливо подают в специальную емкость установки 3;

- осуществляют окончательную мойку: через подающую магистраль установки и штатные магистрали транспортного средства, подключенные к топливному баку 1, заполняют его моющей жидкостью из специального бака установки 2 и осуществляют ультразвуковую мойку топливного бака с интенсивной циркуляцией моющей жидкости, которая подается под давлением из моющей головки насосом 4 в топливный бак, жидкость циркулирует: топливный бак - фильтр моющей установки - топливный бак;

- сливают промывочную жидкость в специальный бак 2 посредством дренажной магистрали установки;

- заполняют топливный бак 1 очищенным топливом посредством подающей магистрали установки;

- отключают гибкие шланги установки.

Предлагаемый способ обеспечивает эффективную промывку топливных баков транспортных средств без их демонтажа с транспортного средства с одновременной очисткой загрязненного топлива, находящегося в баке транспортного средства, и мойкой топливного бака моющей жидкостью с интенсификацией процесса мойки за счет ультразвуковых колебаний.

Изобретение относится к области машиностроения и предназначено для промывки топливных баков транспортных средств. Способ промывки топливных баков транспортных средств заключается в том, что осуществляют предварительную мойку топливного бака путем интенсивного воздействия на топливо ультразвуковыми колебаниями излучателем моющей головки и очистку загрязненного топлива через многоступенчатый фильтр очистки, мойку топливного бака осуществляют без демонтажа топливного бака с транспортного средства за счет подачи под давлением моющей жидкости через гибкий рукав с моющей головкой в топливный бак, циркуляции моющей жидкости в топливном баке с интенсификацией процесса мойки ультразвуковыми колебаниями, генерируемыми излучателем на гибком рукаве с моющей головкой. Технический результат - повышение эффективности промывки топливных баков транспортных средств без разборочно-сборочных работ по демонтажу топливных баков. 2 ил.

Способ промывки топливных баков транспортных средств, заключающийся в том, что осуществляют предварительную мойку топливного бака путем интенсивного воздействия на топливо ультразвуковыми колебаниями излучателем моющей головки и очистку загрязненного топлива через многоступенчатый фильтр очистки, мойку топливного бака осуществляют без демонтажа топливного бака с транспортного средства за счет подачи под давлением моющей жидкости через гибкий рукав с моющей головкой в топливный бак, циркуляции моющей жидкости в топливном баке с интенсификацией процесса мойки ультразвуковыми колебаниями, генерируемыми излучателем на гибком рукаве с моющей головкой.
