ГИБКИЙ ДЕТЕКТОР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ Российский патент 2025 года по МПК G01T1/20

ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННЫЕ ЗАЯВКИ

Данная заявка испрашивает приоритет и преимущества заявки на патент Кореи №10-2023-0049337, поданной 14 апреля 2023 года, и заявки на патент Кореи №10-2024-0021042, поданной 14 февраля 2024 года, которые полностью включены в настоящую заявку путем ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к гибкому детектору и устройству формирования изображения, содержащему его. Более конкретно, настоящее изобретение относится к гибкому детектору, способному деформироваться относительно внешней периферийной поверхности объекта контроля и получать радиографическое изображение, и к устройству формирования изображения, содержащему его.

УРОВЕНЬ ТЕХНИКИ

Способ неразрушающего контроля относится к способу, который проверяет материалы, характеристики, состояния, наличие дефектов и т.п. без разрушения объектов контроля. Способ неразрушающего контроля может быть использован для выявления внутренней структуры или дефекта без разрушения объекта контроля. Например, способ неразрушающего контроля может быть использован для проверки качества различных типов промышленной продукции на промышленных площадках, выявления наличия дефектов в зданиях и т.п., а также для выявления состояний истирания/коррозии.

В случае если среди способов неразрушающего контроля выполняется неразрушающий контроль с использованием рентгеновских лучей, объектом контроля может быть полый цилиндрический объект, например, труба. Между тем, существует потребность в конструкции или способе, способных легко измерять, без отдельного устройства измерения, размер (например, радиус и т.п.) объекта контроля во время неразрушающего контроля.

Гибкий детектор может быть согнут так, чтобы он окружал внешнюю периферийную поверхность объекта контроля. Однако здесь может возникнуть проблема, заключающаяся в том, что, когда гибкий детектор сгибается, между компонентами гибкого детектора возникает механическое напряжение или к панели обнаружения излучения прикладывается сила растяжения. Панель обнаружения излучения может быть повреждена из-за механического напряжения или силы растяжения.

Кроме того, существует необходимость предотвратить попадания внешних посторонних веществ, таких как влага или пыль, в панель обнаружения рентгеновского излучения и электрические элементы, предусмотренные в гибком детекторе.

[Документы родственного уровня техники]

[Патентные документы]

Патент Кореи No. 10-2373241

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Настоящее изобретение предлагает гибкий детектор, способный минимизировать свои повреждения во время процесса сгибания, чтобы окружить внешнюю периферийную поверхность объекта контроля.

Настоящее изобретение также предлагает гибкий детектор с отличными водонепроницаемыми и пыленепроницаемыми характеристиками для предотвращения попадания внутрь внешних посторонних веществ, таких как влага или пыль.

Настоящее изобретение также предлагает устройство формирования изображений, включающее в себя гибкий детектор, который может быть легко заменен и использован.

Настоящее изобретение предлагает гибкий детектор, включающий в себя: панельную часть, включающую в себя панель обнаружения, выполненную с возможностью обнаружения излучений, первую и вторую защитные панели, соответственно предусмотренные у первой и второй поверхностных сторон панели обнаружения, причем панельная часть выполнена с возможностью деформирования; основную часть каркаса, соединенную с одной стороной панельной части; оконечную часть каркаса, соединенную с концом другой стороны панельной части, при этом панель обнаружения, первая защитная панель и вторая защитная панель проходят в первом направлении, при этом конструкция скольжения предусмотрена на оконечной части каркаса или у конца панельной части, направленной к оконечной части каркаса, при этом конструкция скольжения предусмотрена у конца первой защитной панели и выполнена с возможностью поддержки конца первой защитной панели так, что конец первой защитной панели имеет возможность скольжения в первом направлении, или конструкция скольжения предусмотрена у конца панельной части, направленной к оконечной части каркаса, и выполнена с возможностью поддержки конца панели обнаружения так, что конец панели обнаружения имеет возможность скольжения в первом направлении. В варианте осуществления конструкция скольжения может представлять собой первую конструкцию скольжения, выполненную с возможностью соединения конца первой защитной панели с оконечной частью каркаса так, что конец первой защитной панели имеет возможность скольжения.

Кроме того, первая конструкция скольжения может включать в себя стопор, предусмотренный у конца первой защитной панели, и стопор может быть направлен, чтобы скользить в оконечной части каркаса.

Кроме того, стопор может иметь выступ скольжения, а оконечная часть каркаса может иметь направляющую скольжения, имеющую форму канавки, в которую вставляется и в которой направляется выступ скольжения.

Кроме того, оконечная часть каркаса может включать в себя: основной корпус оконечной части каркаса, прикрепленный к концу панельной части; и крышку оконечной части каркаса, предусмотренную, чтобы разместить стопор между основным корпусом оконечной части каркаса и крышкой оконечной части каркаса, а направляющая скольжения может быть образована на по меньшей мере одной из верхней поверхности основного корпуса оконечной части каркаса и нижней поверхности крышки оконечной части каркаса.

Кроме того, стопор может быть соединен с концом первой защитной панели, связующее отверстие стопора, в которое вставляется выступ скольжения, может быть предусмотрено в конце первой защитной панели, и стопор может быть соединен с концом первой защитной панели.

В варианте осуществления максимальный диапазон перемещения стопора может быть ограничен первой конструкцией скольжения.

В варианте осуществления одна сторона первой защитной панели может быть прикреплена к основной части каркаса, и одна сторона второй защитной панели может быть прикреплена к основной части каркаса с размещенной между ними панельной частью, а другая сторона второй защитной панели может быть прикреплена к оконечной части каркаса.

В варианте осуществления конструкция скольжения может включать в себя вторую конструкцию скольжения, выполненную с возможностью поддержки конца панели обнаружения так, что конец панели обнаружения имеет возможность скольжения в первом направлении.

Кроме того, вторая конструкция скольжения может включать в себя: скользящую панель, с которой соединен конец панели обнаружения; и внутреннюю оконечную часть каркаса, предусмотренную у конца панели обнаружения и выполненную с возможностью поддержки скользящей панели так, что скользящая панель имеет возможность скольжения.

Кроме того, панельная часть может включать в себя: панель обнаружения; первую и вторую внутренние защитные панели, соответственно предусмотренные на первой и второй поверхностях панели обнаружения; и часть панели обнаружения, включающую в себя внутреннюю оконечную часть каркаса.

Кроме того, панельная часть может включать в себя: часть панели обнаружения; и часть обнаружения излучения, имеющую защитную оболочку, выполненную с возможностью размещения в ней части панели обнаружения.

В варианте осуществления оконечная часть каркаса может быть соединена с концом защитной оболочки части обнаружения излучения.

В варианте осуществления вторая конструкция скольжения может включать в себя направляющий выступ, выступающий из внутренней оконечной части каркаса, а внутренняя оконечная часть каркаса, первая внутренняя защитная панель и вторая внутренняя защитная панель могут иметь удлиненные направляющие отверстия, в которые проникает направляющий выступ.

Другой вариант осуществления настоящего изобретения предлагает гибкий детектор, включающий в себя: панельную часть, включающую в себя панель обнаружения, выполненную с возможностью обнаружения излучений, часть обнаружения излучения, имеющую защитную оболочку, выполненную с возможностью размещения в ней панели обнаружения, и первую и вторую защитные панели, соответственно предусмотренные у первой и второй поверхностных сторон защитной оболочки, при этом панельная часть выполнена с возможностью деформирования; основную часть каркаса, соединенную с одной стороной панельной части; и оконечную часть каркаса, соединенную с концом другой стороны панельной части, при этом панель обнаружения, часть обнаружения излучения, первая защитная панель и вторая защитная панель проходят в первом направлении, и при этом защитная оболочка включает в себя первую открывающуюся часть, образованную на связывающей поверхности, соединенной с основной частью каркаса, герметизирует и вмещает панель обнаружения, вставленную через первую открывающуюся часть.

В варианте осуществления первая конструкция скольжения может быть предусмотрена на оконечной части каркаса и выполнена с возможностью соединения конца первой защитной панели с оконечной частью каркаса так, что конец первой защитной панели имеет возможность скольжения в первом направлении.

Первая конструкция скольжения может включать в себя стопор, предусмотренный у конца первой защитной панели, и стопор может быть направлен, чтобы скользить в оконечной части каркаса.

Кроме того, оконечная часть каркаса может включать в себя: основной корпус оконечной части каркаса, прикрепленный к концу защитной оболочки; и крышку оконечной части каркаса, предусмотренную, чтобы разместить стопор между основным корпусом оконечной части каркаса и крышкой оконечной части каркаса, а выступ, образованный на стопоре, может быть направлен направляющей скольжения, образованной на по меньшей мере одной из верхней поверхности основного корпуса оконечной части каркаса и нижней поверхности крышки оконечной части каркаса.

В варианте осуществления часть обнаружения излучения может включать в себя часть панели обнаружения, включающую в себя панель обнаружения и внутреннюю оконечную часть каркаса, причем часть панели обнаружения может иметь по меньшей мере одно из: первой внутренней защитной панели, предусмотренной на первой поверхности панели обнаружения, и второй внутренней защитной панели, предусмотренной на второй поверхности панели обнаружения, и часть панели обнаружения может быть размещена в защитной оболочке.

В варианте осуществления буферный элемент, который снижает воздействие удара или трения, прикладываемых к панели обнаружения, может быть предусмотрен на по меньшей мере одной из по меньшей мере одной поверхности гибкой печатной платы (FPCB) затвора панели обнаружения, элемента затвора, выполненного с возможностью соединения FPCB затвора и панели обнаружения, первой внутренней защитной панели и второй внутренней защитной панели.

В варианте осуществления буферный элемент может иметь многослойную включающую в себя, содержащую связующий слой и по меньшей мере один из амортизирующего слоя и слоя с низким коэффициентом трения.

Кроме того, на первой внутренней защитной панели или на второй внутренней защитной панели у боковой стороны панели обнаружения может быть предусмотрен буферный элемент, поддерживающий интервал, который поддерживает интервал между первой внутренней защитной панелью и второй внутренней защитной панелью.

В варианте осуществления часть панели обнаружения может включать в себя вторую конструкцию скольжения, предусмотренную у конца направления оконечной части каркаса и выполненную с возможностью поддержки конца панели обнаружения так, что конец панели обнаружения имеет возможность скольжения в первом направлении.

В варианте осуществления одна сторона части панели обнаружения может быть прикреплена к первой открывающейся части защитной оболочки.

В варианте осуществления конструкция скольжения может включать в себя: скользящую панель, с которой соединен конец панели обнаружения; и внутреннюю оконечную часть каркаса, предусмотренную у конца панели обнаружения и выполненную с возможностью поддержки скользящей панели так, что скользящая панель имеет возможность скольжения.

В варианте осуществления внутренняя оконечная часть каркаса может быть прикреплена к оконечной части каркаса.

В варианте осуществления отверстие, образованное по направлению к оконечной части каркаса, может быть предусмотрено у конца защитной оболочки, причем уплотняющий выступ может проступать вокруг отверстия, и уплотняющий выступ может быть сжат, когда внутренняя оконечная часть каркаса соединена с оконечной частью каркаса таким образом, чтобы отверстие было герметично закрыто.

В варианте осуществления вторая пластина соединительного держателя, включающего в себя первую пластину, соединенную с оконечной частью каркаса, может быть соединена с концом защитной оболочки, и между второй пластиной и оконечной частью каркаса может быть образован зазор.

В варианте осуществления защитная оболочка может иметь реберную часть, выступающую у первой поверхностной стороны, чтобы направлять скользящее движение первой защитной панели у боковой стороны.

Кроме того, настоящее изобретение предлагает устройство формирования изображения, которое захватывает изображение во время испускания излучений, причем устройство формирования изображения включает в себя: гибкий детектор; и главный контроллер, предусмотренный отдельно от гибкого детектора и соединенный с гибким детектором посредством соединительного кабеля.

Согласно настоящему изобретению, компоненты гибкого детектора, которые составляют многослойную конструкцию, могут быть легко деформированы, когда гибкий детектор деформируется, а механическое напряжение или сила растяжения, прикладываемые к гибкому детектору, могут быть минимизированы.

Кроме того, согласно настоящему изобретению возможно улучшить характеристики водонепроницаемости или пыленепроницаемости гибкого детектора.

Кроме того, согласно настоящему изобретению гибкий детектор и основная часть каркаса, предусмотренная для обработки изображений, предусмотрены раздельными и выполнены с возможностью соединения друг с другом таким образом, чтобы гибкий детектор можно было легко заменить и использовать.

Вышеприведенное краткое описание носит исключительно иллюстративный характер и не предназначено для каких-либо ограничений. В дополнение к иллюстративным аспектам, вариантам осуществления и признакам, описанным выше, дополнительные аспекты, варианты осуществления и признаки станут очевидными при обращении к чертежам и последующему подробному описанию.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

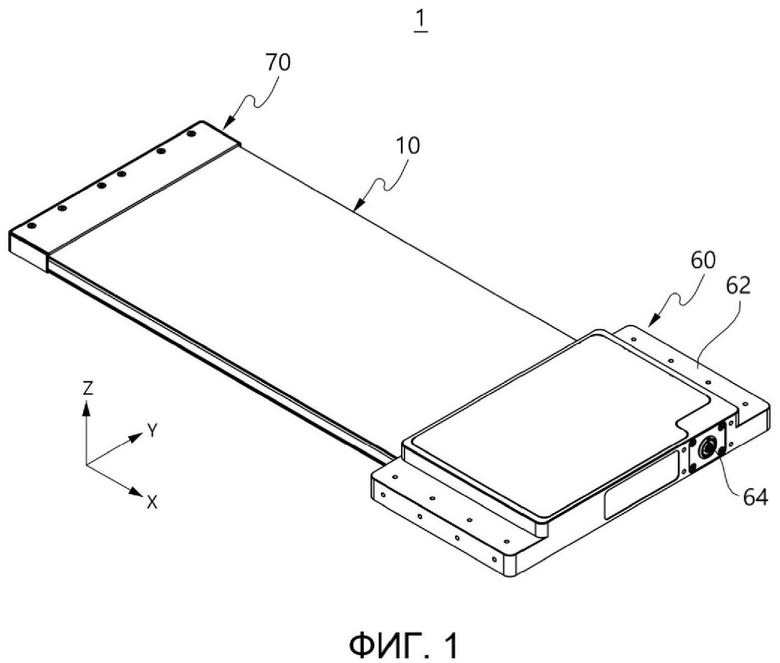

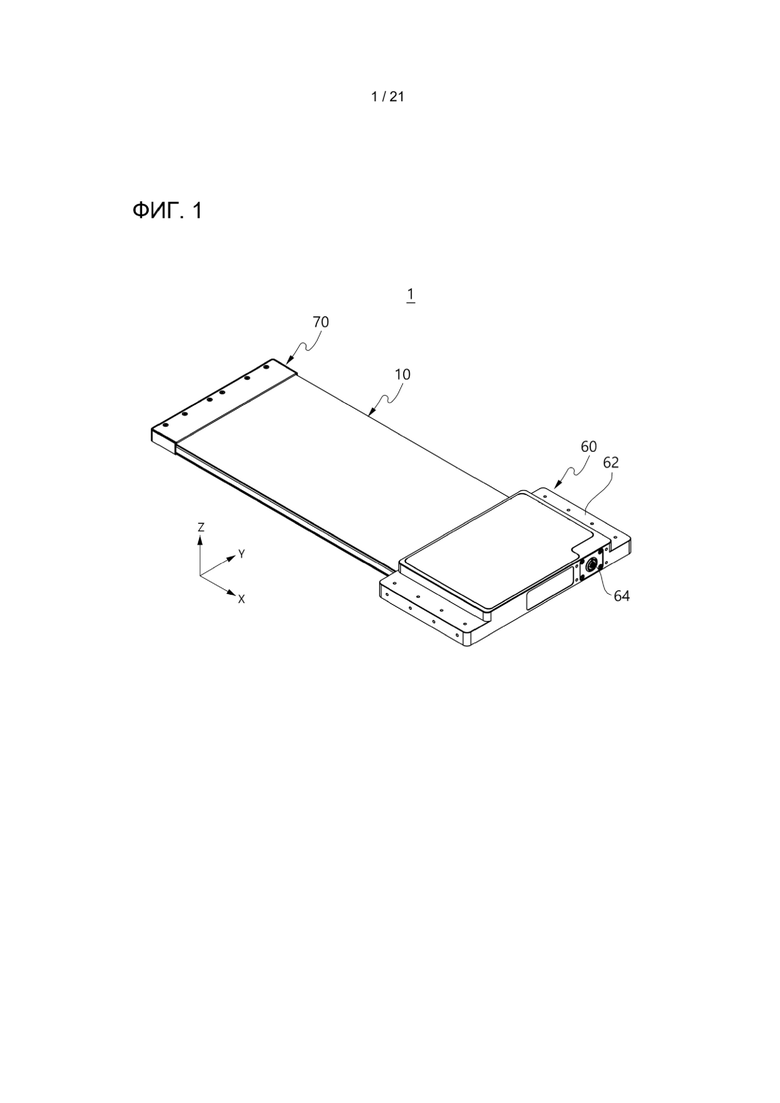

Фиг. 1 представляет собой вид в перспективе гибкого детектора согласно варианту осуществления настоящего изобретения.

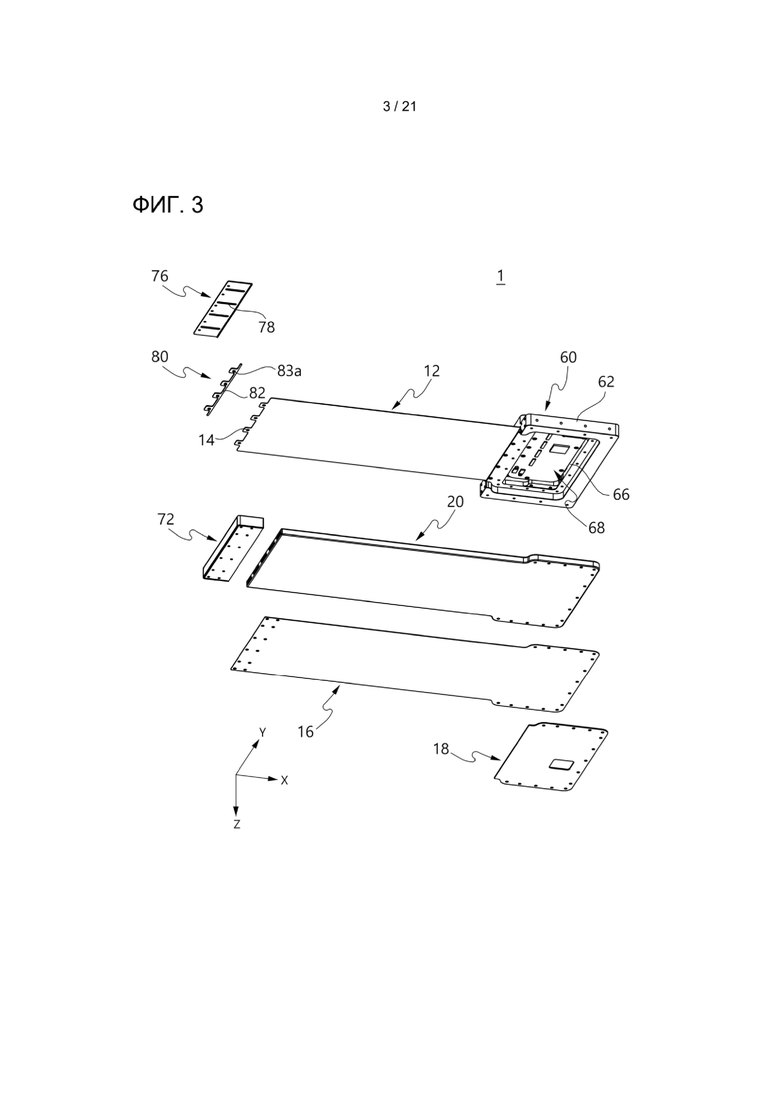

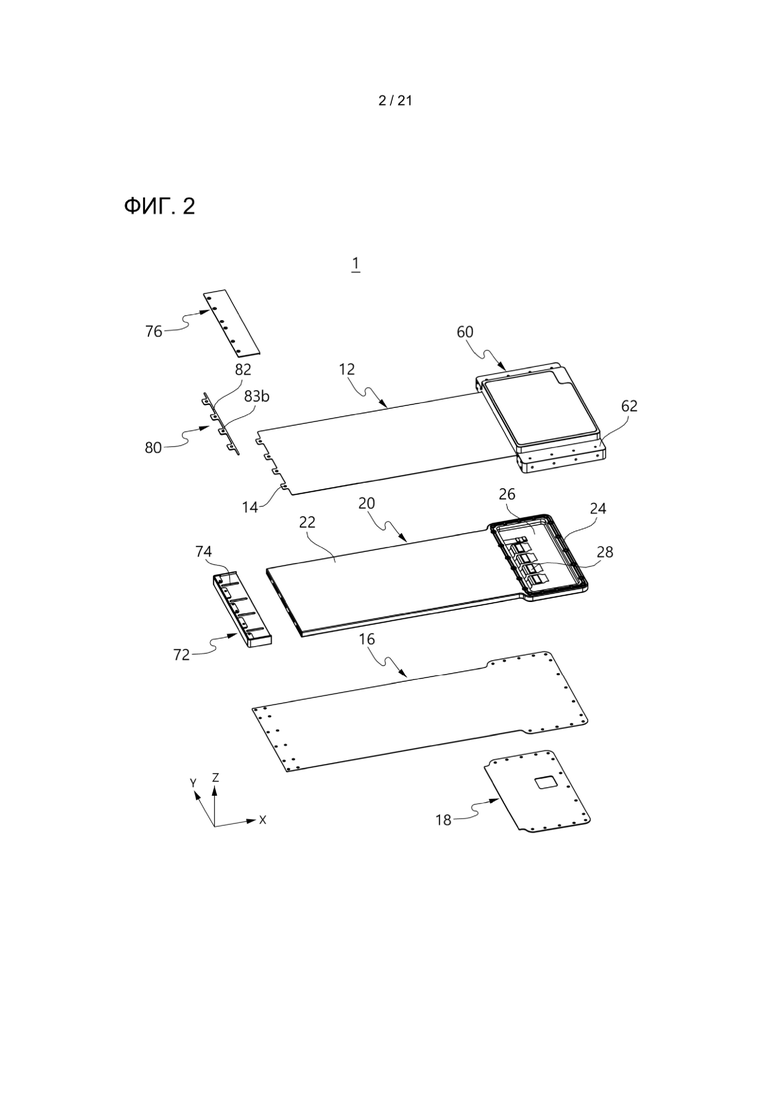

Фиг. 2 и 3 представляют собой виды в перспективе с пространственным разделением деталей гибкого детектора согласно варианту осуществления настоящего изобретения.

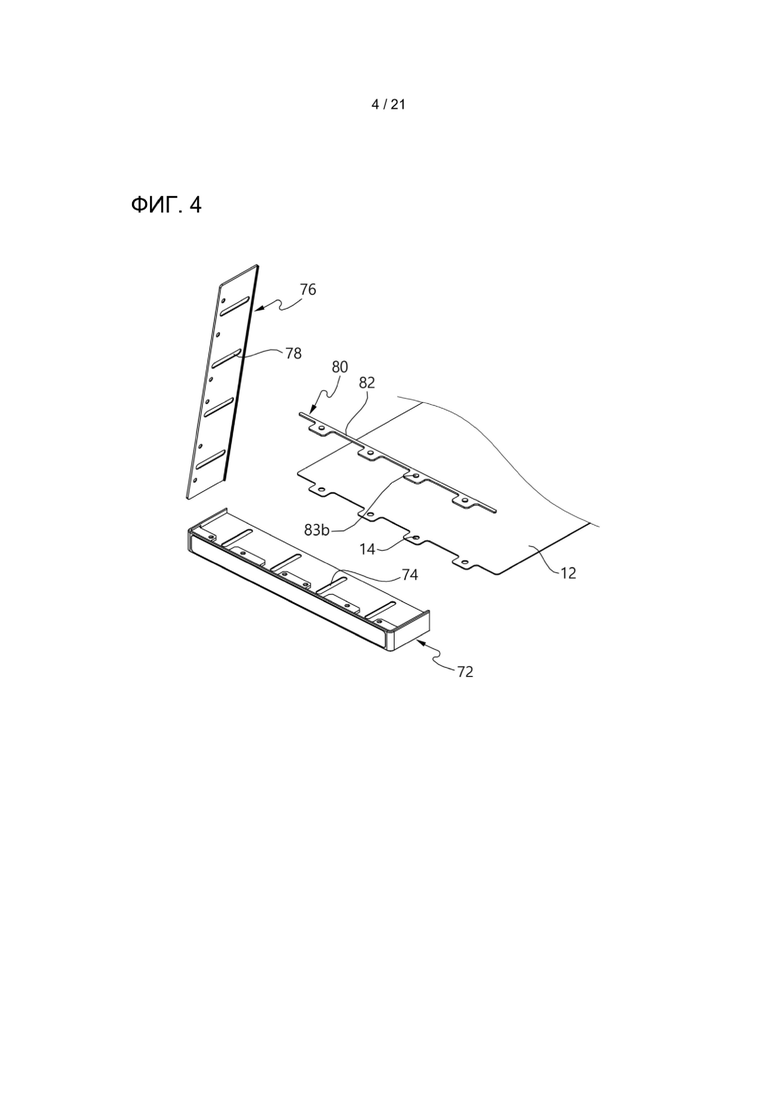

Фиг. 4 представляет собой вид, поясняющий первую конструкцию скольжения гибкого детектора согласно варианту осуществления настоящего изобретения.

Фиг. 5 представляет собой вид, иллюстрирующий состояние, в котором часть обнаружения излучения и оконечная часть каркаса гибкого детектора согласно варианту осуществления настоящего изобретения разобраны.

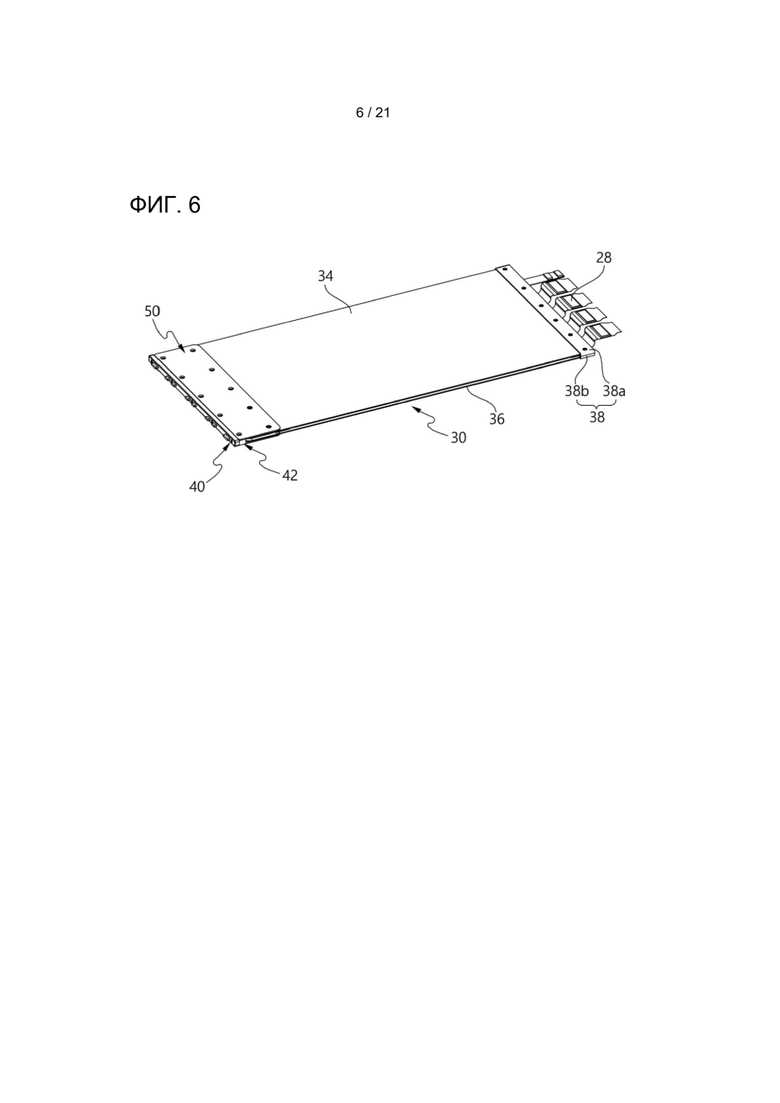

Фиг. 6 представляет собой вид в перспективе части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения в состоянии, в котором защитная оболочка снята с части обнаружения излучения.

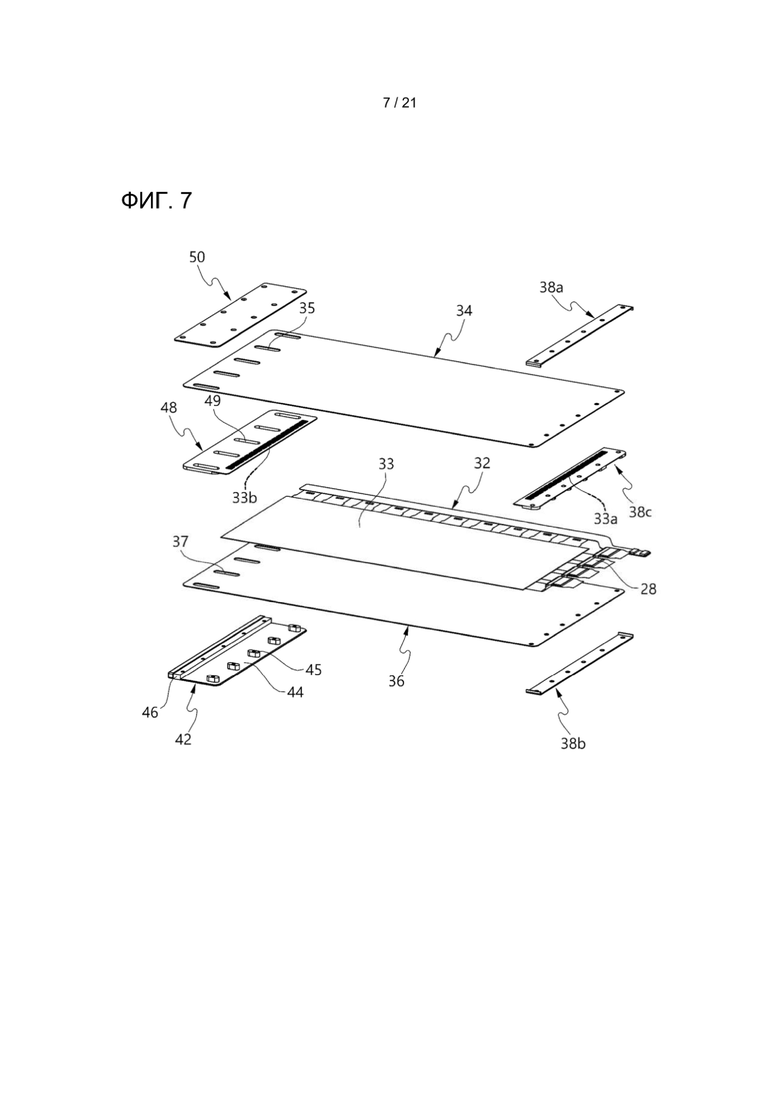

Фиг. 7 представляет собой вид в перспективе с пространственным разделением деталей части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения.

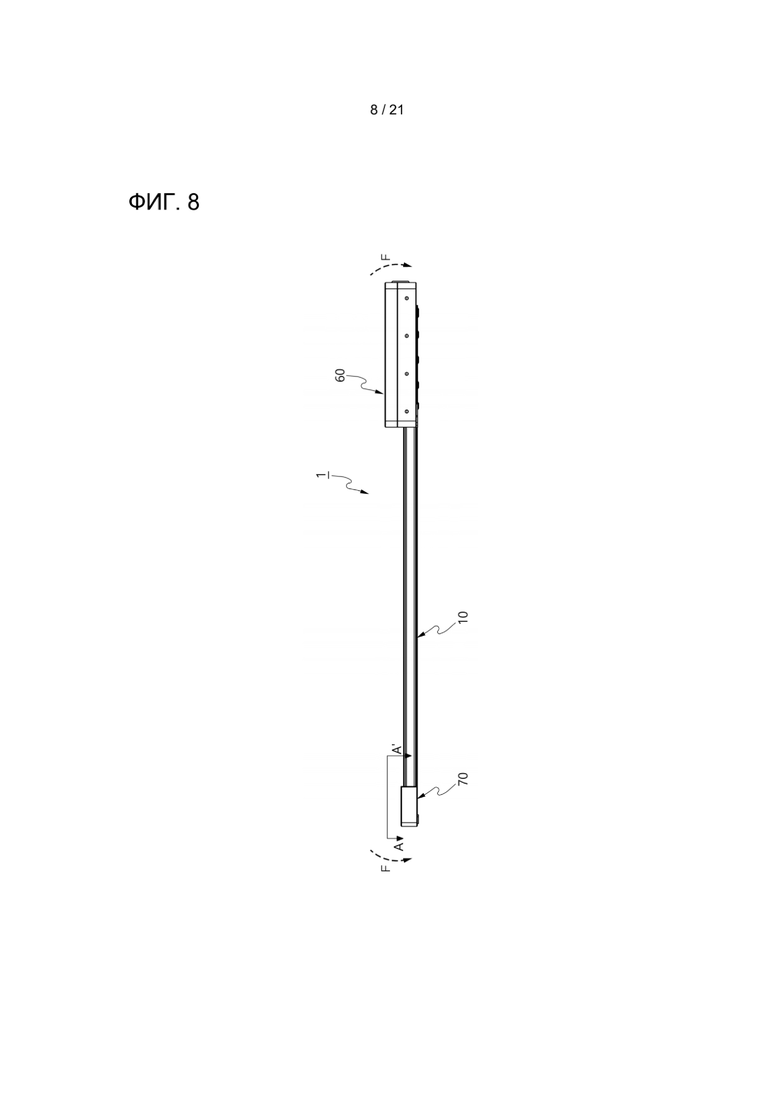

Фиг. 8 представляет собой вид сбоку гибкого детектора согласно варианту осуществления настоящего изобретения.

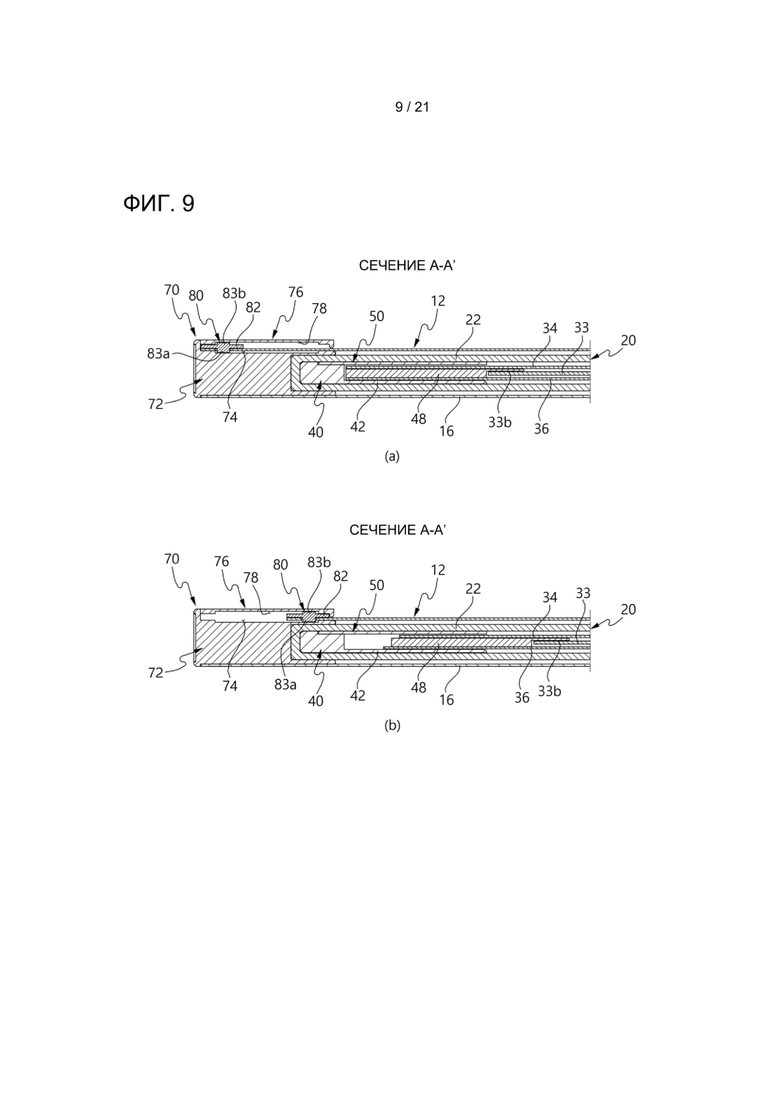

Фиг. 9 представляет собой вид в разрезе (разрез, выполнен по линии А-А' на фиг. 8), иллюстрирующий рабочее состояние конструкции скольжения в соответствии с изогнутым состоянием гибкого детектора согласно варианту осуществления настоящего изобретения.

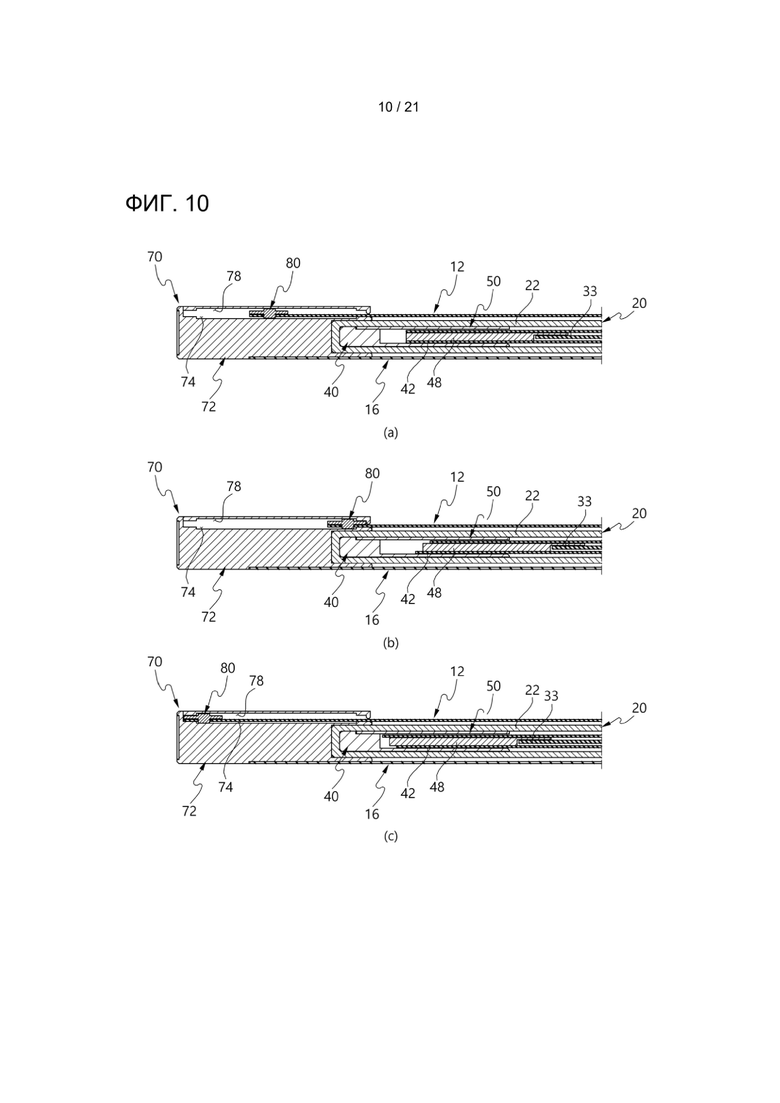

Фиг. 10 представляет собой вид в разрезе (разрез, выполнен по линии А-А' на фиг. 8), иллюстрирующий другой вариант осуществления конструкции скольжения в соответствии с изогнутым состоянием гибкого детектора согласно варианту осуществления настоящего изобретения.

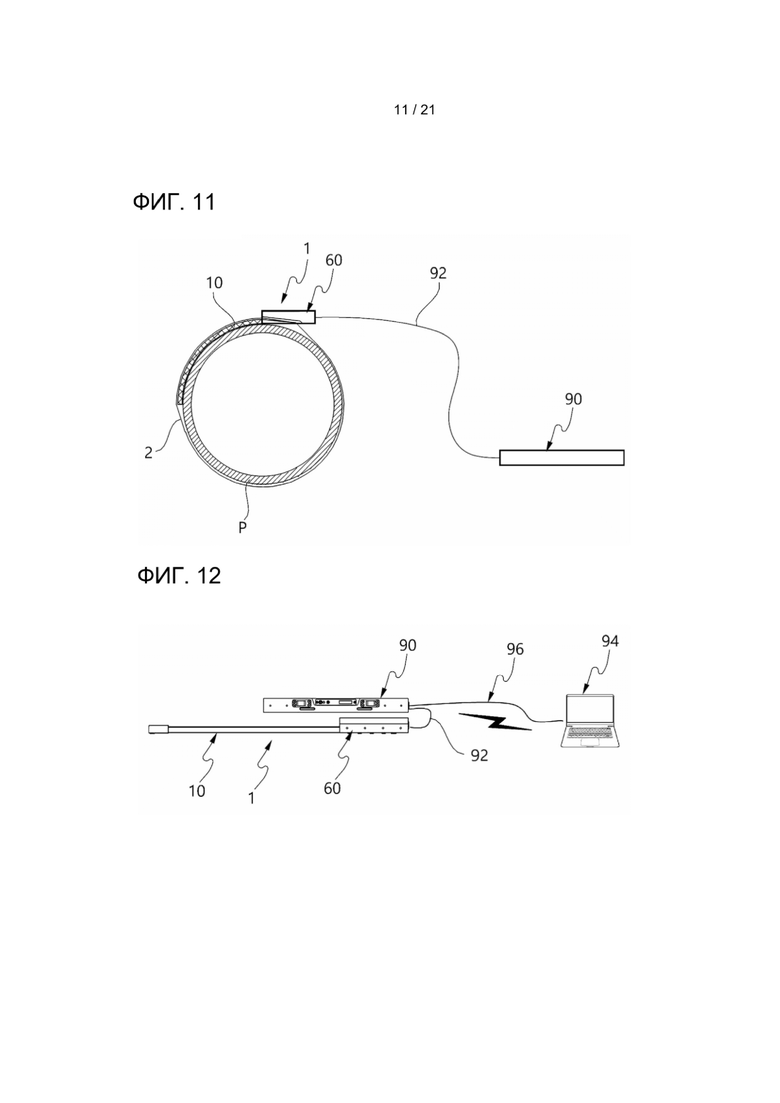

Фиг. 11 представляет собой вид, схематически иллюстрирующий устройство формирования изображения, включающее в себя гибкий детектор согласно варианту осуществления настоящего изобретения.

Фиг. 12 представляет собой вид, примерно иллюстрирующий конфигурацию системы устройства формирования изображения, содержащего гибкий детектор согласно варианту осуществления настоящего изобретения.

Фиг. 13 представляет собой вид в разрезе другого варианта осуществления гибкого детектора согласно варианту осуществления настоящего изобретения.

Фиг. 14 представляет собой вид, иллюстрирующий другой вариант осуществления части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения и иллюстрирующий конфигурацию, в которой на панели обнаружения предусмотрен буферный элемент.

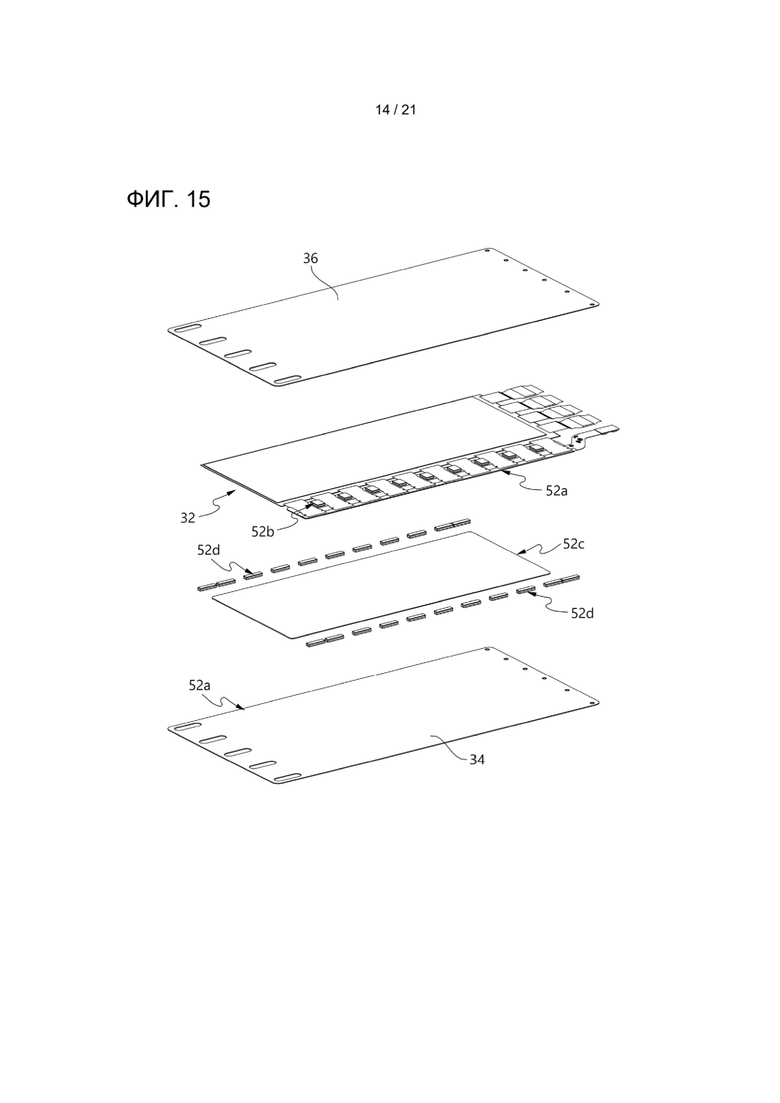

Фиг. 15 представляет собой вид, иллюстрирующий другой вариант осуществления части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения и иллюстрирующий конфигурацию, в которой буферный элемент дополнительно предусмотрен между первой и второй внутренними защитными панелями.

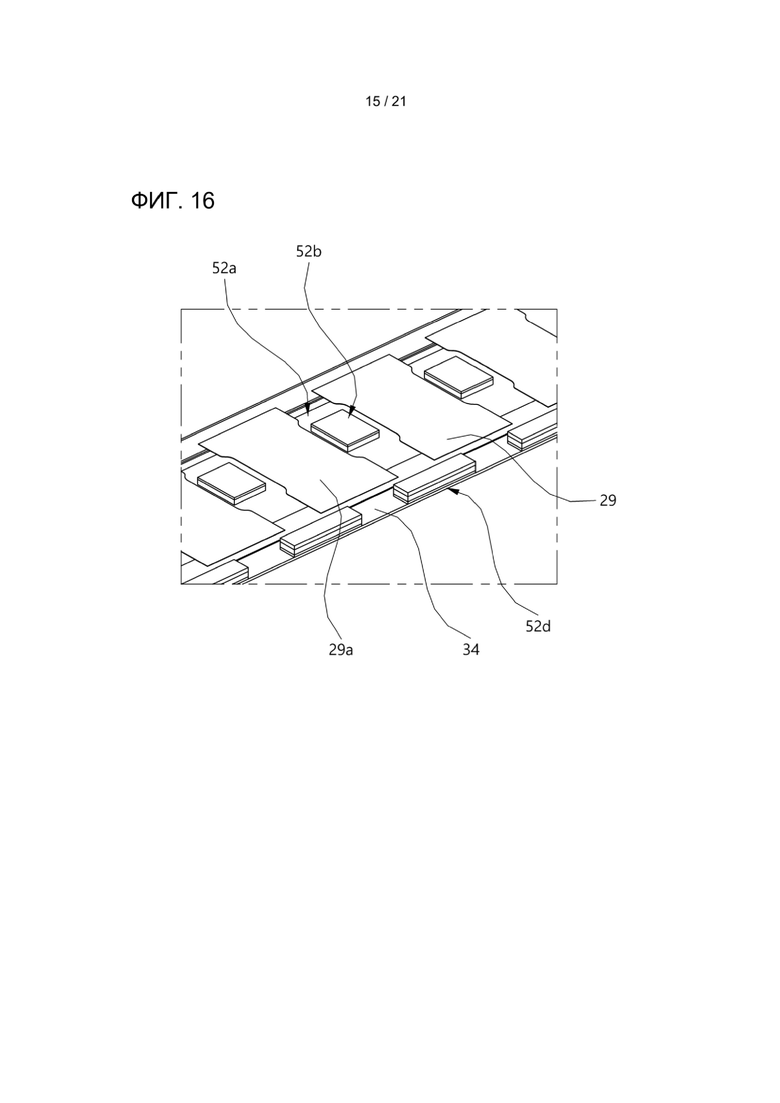

Фиг. 16 представляет собой вид, иллюстрирующий другой вариант осуществления части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения и иллюстрирующий увеличенный вид буферного элемента, предусмотренного на части панели обнаружения.

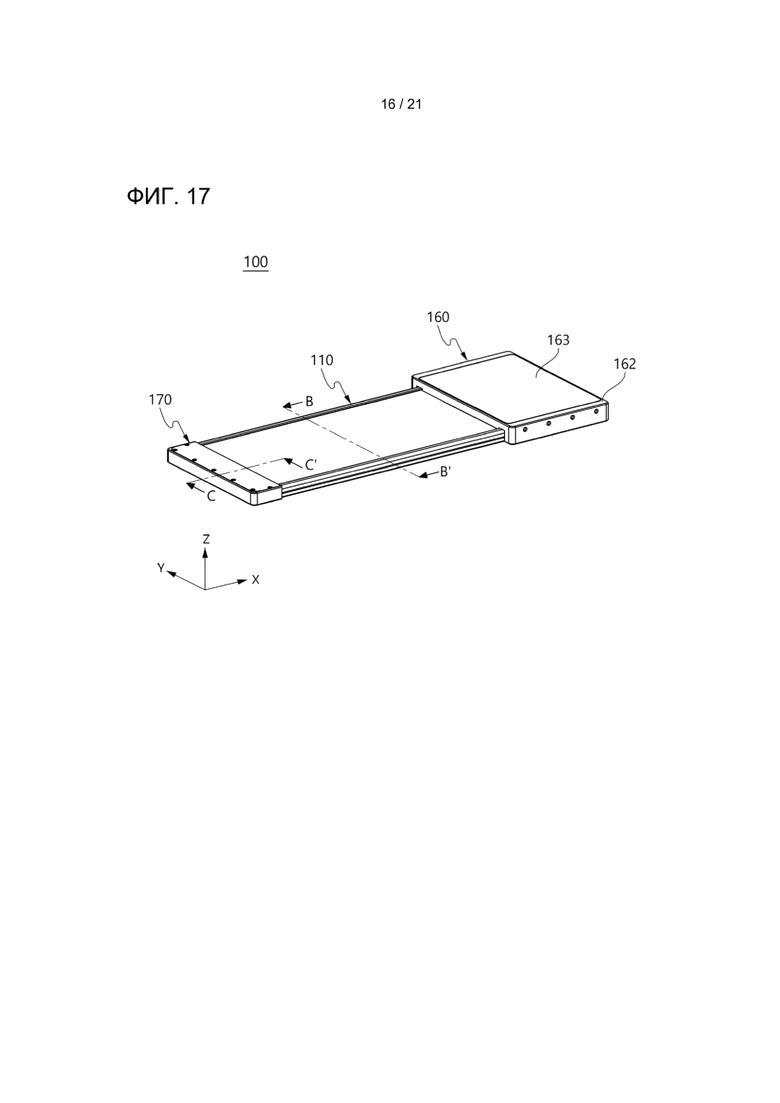

Фиг. 17 представляет собой вид в перспективе гибкого детектора согласно другому варианту осуществления настоящего изобретения.

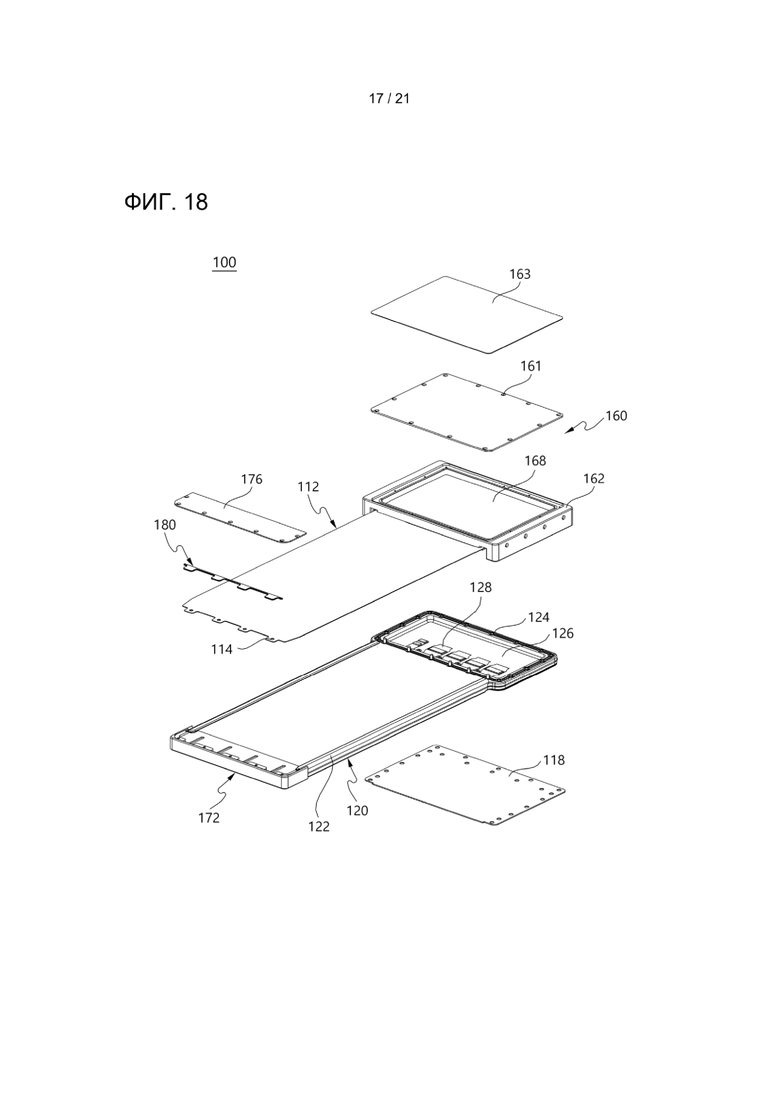

Фиг. 18 представляет собой вид в перспективе с пространственным разделением деталей гибкого детектора согласно другому варианту осуществления настоящего изобретения.

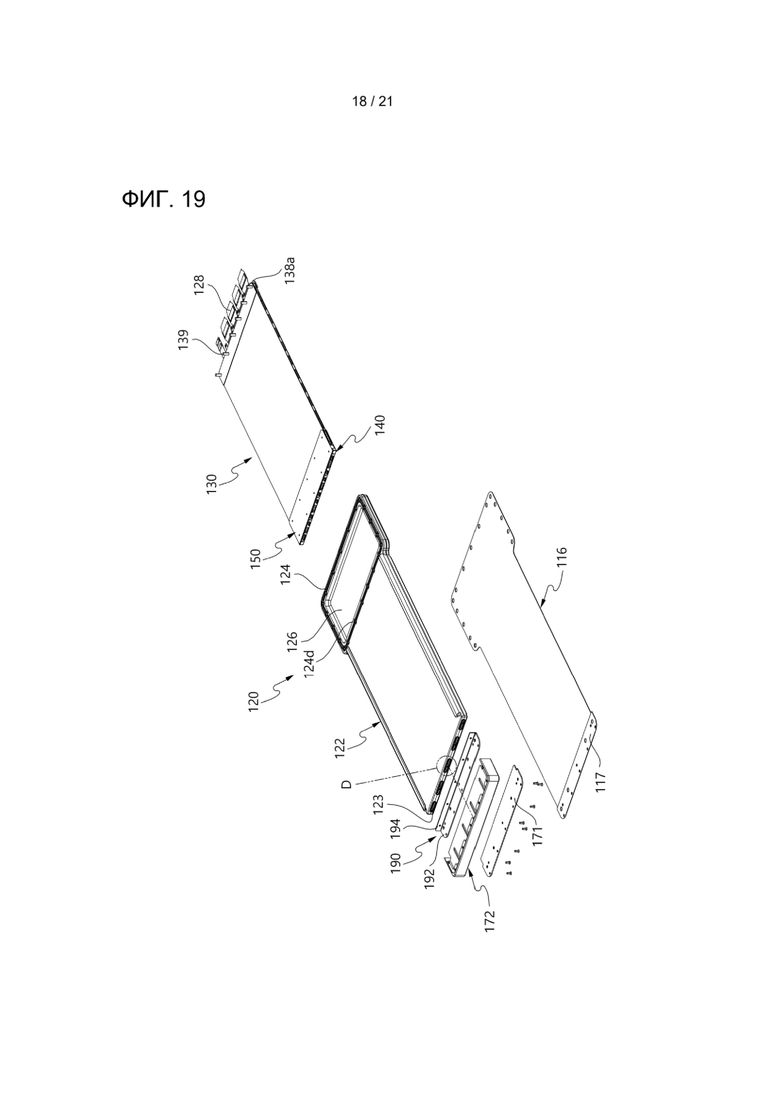

Фиг. 19 представляет собой вид в перспективе с пространственным разделением деталей части обнаружения излучения гибкого детектора согласно другому варианту осуществления настоящего изобретения.

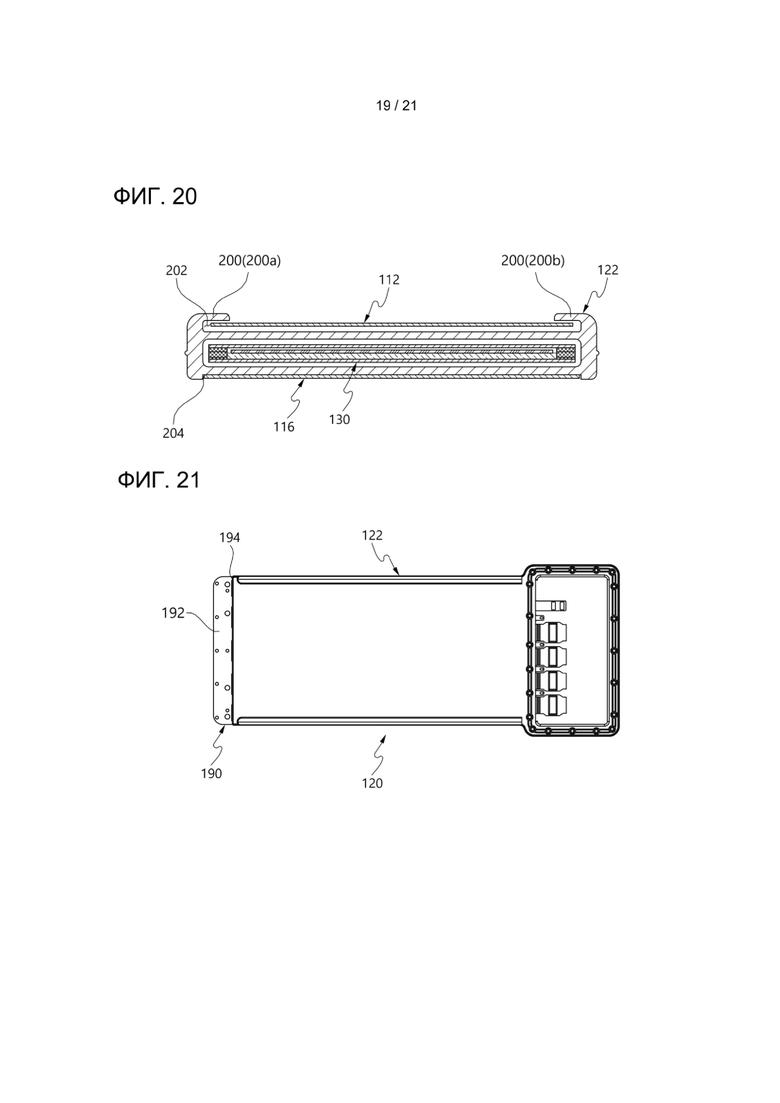

Фиг. 20 представляет собой вид, иллюстрирующий разрез (разрез, выполнен по линии В-В' на фиг. 17) панельной части гибкого детектора согласно другому варианту осуществления настоящего изобретения.

Фиг. 21 представляет собой вид сверху части обнаружения излучения гибкого детектора согласно другому варианту осуществления настоящего изобретения.

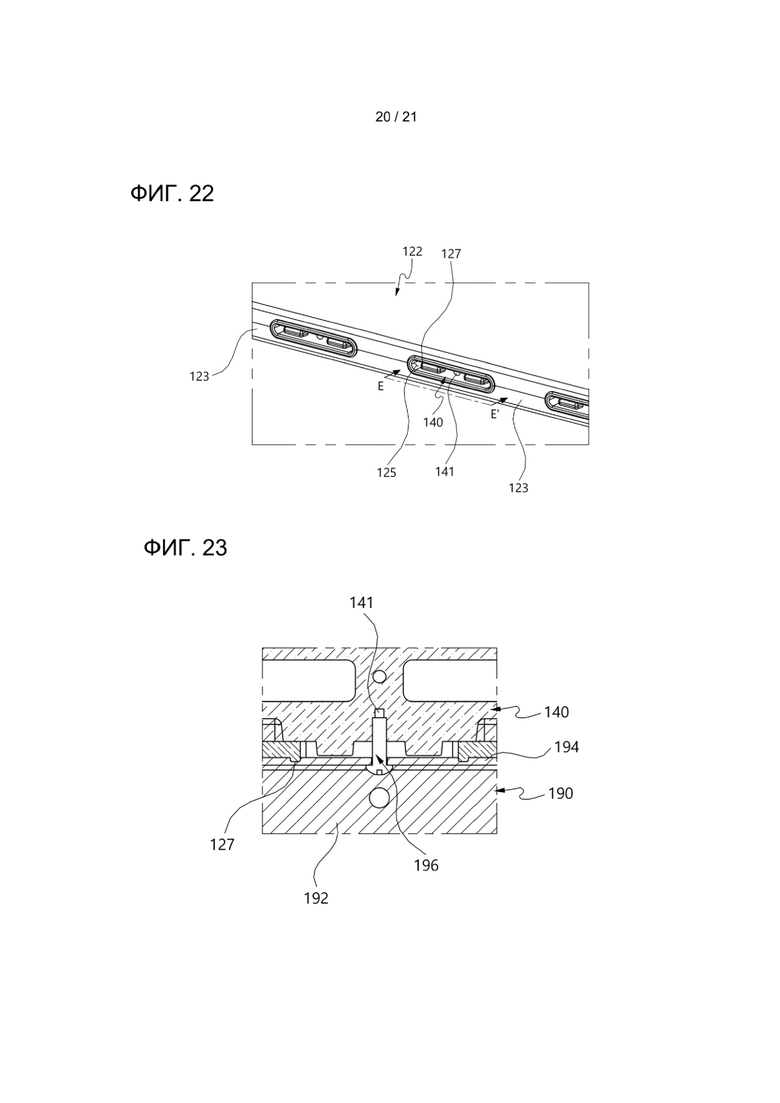

Фиг. 22 представляет собой вид, иллюстрирующий один конец (часть D на фиг. 19) в состоянии, в котором часть панели обнаружения соединена с защитной оболочкой в гибком детекторе согласно другому варианту осуществления настоящего изобретения.

Фиг. 23 представляет собой вид, иллюстрирующий разрез (разрез, выполнен по линии Е-Е' на фиг. 22) в состоянии, в котором соединительный держатель соединен с концом защитной оболочки гибкого детектора согласно другому варианту осуществления настоящего изобретения.

Фиг. 24 представляет собой вид, иллюстрирующий разрез (разрез, выполнен по линии С-С' на фиг. 17) в состоянии, в котором гибкий детектор согласно другому варианту осуществления настоящего изобретения собран.

Фиг. 25 представляет собой вид, иллюстрирующий другой вариант осуществления оконечной части каркаса гибкого детектора согласно другому варианту осуществления настоящего изобретения.

Следует понимать, что прилагаемые чертежи не обязательно выполнены в масштабе и предлагают несколько упрощенное представление различных особенностей, иллюстрирующих основные принципы изобретения. Конкретные конструктивные особенности настоящего изобретения, раскрытые здесь, включая, например, конкретные размеры, ориентации, местоположения и формы, будут частично определяться конкретным предполагаемым применением и средой использования изобретения.

На фигурах ссылочные позиции относятся к одним и тем же или эквивалентным частям настоящего изобретения на нескольких фигурах чертежей.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Далее приведенные для примера варианты осуществления настоящего изобретения будут подробно описаны со ссылкой на прилагаемые чертежи. Во-первых, при присвоении ссылочных позиций составным элементам соответствующих чертежей следует отметить, что одни и те же составные элементы будут, если возможно, обозначаться одними и теми же ссылочными позициями, даже если составные элементы проиллюстрированы на разных чертежах. Кроме того, в описании настоящего изобретения конкретные описания общеизвестных соединенных конфигураций или функций будут опущены, если будет установлено, что конкретные описания могут скрывать объект настоящего изобретения. Кроме того, ниже будут описаны приведенные для примера варианты осуществления настоящего изобретения, но техническая суть настоящего изобретения не ограничивается ими и, конечно, может быть модифицирована и по-разному реализована специалистами в данной области техники. Кроме того, различные варианты осуществления настоящего изобретения, которые будут описаны ниже, могут быть объединены друг с другом.

Фиг. 1 представляет собой вид в перспективе гибкого детектора согласно варианту осуществления настоящего изобретения, а фиг. 2 и 3 представляют собой виды в перспективе с пространственным разделением деталей гибкого детектора согласно варианту осуществления настоящего изобретения. Кроме того, фиг. 4 представляет собой вид, поясняющий первую конструкцию скольжения гибкого детектора согласно варианту осуществления настоящего изобретения.

В следующем варианте осуществления направление оси X указывает первое направление (продольное направление), направление оси Y указывает второе направление (направление ширины), перпендикулярное первому направлению, а направление оси Z указывает вертикальное направление (направление толщины), перпендикулярное как первому, так и второму направлениям. Кроме того, плоскость X-Y, определяемая осями X и Y, указывает горизонтальную плоскость, а плоскость X-Z, определяемая осями X и Z, указывает вертикальную плоскость.

Со ссылкой на фиг. 1, гибкий детектор 1 согласно варианту осуществления настоящего изобретения включает в себя панельную часть 10, основную часть 60 каркаса, соединенную с одной стороной панельной части 10, и оконечную часть 70 каркаса, соединенную с другим концом панельной части 10.

Панельная часть 10 может быть изготовлена путем укладки друг на друга множества панелей и согнута так, чтобы окружать внешнюю периферийную поверхность объекта контроля. Часть 20 обнаружения излучения, способная обнаруживать излучения, предусмотрена в панельной части 10.

Основная часть 60 каркаса включает в себя кожух 62, изготовленный из неэластичного материала или материала с более высокой жесткостью, чем материал панельной части 10. В кожухе 62 могут быть предусмотрены электронный элемент и схема для управления частью 20 обнаружения излучения. Кроме того, основная часть 60 каркаса также может включать в себя порт 64 соединения, электрически соединенный с другими устройствами или выполненный с возможностью соединения с ними.

Оконечная часть 70 каркаса расположена напротив основной части 60 каркаса и соединена с панельной частью 10. Оконечная часть 70 каркаса может быть изготовлена из неэластичного материала или материала с более высокой жесткостью, чем материал панельной части 10.

Фиг. 2 и 3 иллюстрируют подробные конфигурации и конфигурации соединения панельной части 10, основной части 60 каркаса и оконечной части 70 каркаса. Со ссылкой на фиг. 2 и 3, компоненты могут быть соединены с использованием винтов или связующего вещества. Следует отметить, что поскольку способ соединения компонентов является типичным средством, подробное описание средств, таких как использование винтов или связующих веществ для соединения компонентов, будет опущено в настоящем описании, если не указано иное.

Панельная часть 10 может включать в себя часть 20 обнаружения излучения, а также первую и вторую защитные панели 12 и 16, соответственно предусмотренные на первой и второй поверхностях части 20 обнаружения излучения. В варианте осуществления одна сторона первой защитной панели 12 может быть прикреплена к основной части 60 каркаса, и одна сторона второй защитной панели 16 может быть прикреплена к основной части 60 каркаса, причем часть 20 обнаружения излучения размещается между ними.

Часть 20 обнаружения излучения может включать в себя часть 30 панели обнаружения, включающую в себя панель 32 обнаружения. В варианте осуществления часть 20 обнаружения излучения может включать в себя защитную оболочку 22, предусмотренную, чтобы окружать части 30 панели обнаружения. Защитная оболочка 22 может быть изготовлена из гибкого материала и служить корпусом, в котором размещается часть 30 панели обнаружения. Защитная оболочка 22 может быть изготовлена из резины, уретана, силикона, углеродных композитных материалов, пластика и т.п., которые могут передавать излучения и изменять свою форму. В варианте осуществления защитная оболочка может быть изготовлена из силиконовой резины. Поскольку панель 32 обнаружения, размещенная в защитной оболочке 22, окружена защитной оболочкой 22, это может улучшить характеристики водонепроницаемости и пыленепроницаемости.

Со ссылкой на фиг. 2, связующая часть 24 может быть предусмотрена у одной стороны части 20 обнаружения излучения и может иметь первую поверхностную сторону, соединенную с основной частью 60 каркаса. В варианте осуществления связующая часть 24 может включать в себя первую открывающуюся часть 26 и контакты 28, а панель 32 обнаружения может быть открыта через первую открывающуюся часть 26.

В варианте осуществления другие части защитной оболочки 22, за исключением первой открывающейся части 26, могут быть выполнены с возможностью прямой и непрямой герметизации. Панель 32 обнаружения может быть размещена в защитной оболочке 22 и защищена от влаги, пыли и т.п.

Первая защитная панель 12 и вторая защитная панель 16 могут быть расположены на верхней поверхности (первая поверхность) и нижней поверхности (вторая поверхность) части 20 обнаружения излучения и изготовлены из резины, уретана, силикона, углеродных композитных материалов, пластика, или тому подобное, которые могут передавать излучения и изменяют свою форму. В варианте осуществления первая защитная панель 12 и вторая защитная панель 16 могут быть изготовлены из пластика, армированного углеродным волокном (CFRP). Описан пример, в котором вторая защитная панель 16 соединена с нижней поверхностью части обнаружения излучения. Однако вторая защитная панель 16 может быть прикреплена к нижней поверхности защитной оболочки 22 части 20 обнаружения излучения с использованием связующего вещества, двухсторонней липкой ленты и т.п. Кроме того, в некоторых случаях защитная оболочка 22 и вторая защитная панель 16 могут быть изготовлены как единое соединенное тело путем включения второй защитной панели 16 в одну поверхностную сторону защитной оболочки 22 путем литья под давлением со вставкой, когда защитная оболочка 22 изготавливается литьем под давлением.

Основная часть 60 каркаса может включать в себя кожух 62 и блок 68 управления, встроенный в кожух 62. Блок 68 управления может содержать электронный элемент и схему, которые служат для управления панелью 32 обнаружения и/или для обработки сигнала обнаружения от панели 32 обнаружения. В варианте осуществления блок 68 управления может быть сконфигурирован как узел печатной платы (РВА).

Со ссылкой на фиг. 3, основная часть 60 каркаса может включать в себя вторую открывающуюся часть 66, предусмотренную в ее нижней поверхности, и может связываться с первой открывающейся частью 26 части 20 обнаружения излучения через вторую открывающуюся часть 66. В варианте осуществления контакт 28 панели 32 обнаружения, предусмотренный на части 20 обнаружения излучения, может быть соединен с блоком 68 управления через первую открывающуюся часть 26 и вторую открывающуюся часть 66. Однако в варианте осуществления настоящего изобретения часть 20 обнаружения излучения и основная часть 60 каркаса не обязательно должны иметь первую открывающуюся часть и вторую открывающуюся часть, и часть панели обнаружения может быть соединена с блоком 68 управления основной части 60 каркаса через отдельный разъем.

Оконечная часть 70 каркаса соединена с концом части 20 обнаружения излучения. Оконечная часть 70 каркаса может быть соединена с концом части 20 обнаружения излучения посредством связующего вещества или прикреплена к концу части 20 обнаружения излучения посредством крепежного винта. Первая конструкция скольжения, которая будет описана ниже, образована на оконечной части 70 каркаса.

Одна сторона первой защитной панели 12 соединена с кожухом основной части 60 каркаса, а другая сторона первой защитной панели 12 соединена с оконечной частью 70 каркаса. Другая сторона первой защитной панели 12 соединена с оконечной частью 70 каркаса при конструировании первой конструкции скольжения так, что конец первой защитной панели 12 может скользить в заранее заданном диапазоне через первую конструкцию скольжения, когда панельная часть 10 деформируется.

Со ссылкой на фиг. 2-4, первая конструкция скольжения может быть сконфигурирована оконечной частью 70 каркаса и стопором 80.

Оконечная часть 70 каркаса включает в себя основной корпус 72 оконечной части каркаса и крышку 76 оконечной части каркаса. Основной корпус 72 оконечной части каркаса может быть соединен с концом части 20 обнаружения излучения, а крышка 76 оконечной части каркаса может быть соединена с первой поверхностью основного корпуса 72 оконечной части каркаса. Основной корпус 72 оконечной части каркаса и крышка 76 основной части каркаса соединены так, что между ними образуется пространство. Стопор 80 предусмотрен с возможностью скольжения между основным корпусом 72 оконечной части каркаса и крышкой 76 оконечной части каркаса.

Первые направляющие 74 скольжения образованы в верхней поверхности основного корпуса 72 оконечной части каркаса и каждая имеет форму канавки, проходящей в направлении оси X, а вторые направляющие 78 скольжения образованы в нижней поверхности крышки 76 оконечной части каркаса, и каждая имеет форму канавки, проходящей в направлении оси X.

Стопор 80 включает в себя основной корпус 82 стопора и выступы 83а и 83b скольжения, образованные на основном корпусе 82 стопора в направлении оси Z. Первый выступ 83а скольжения может быть вставлен в первую направляющую 74 скольжения, а второй выступ 83b скольжения может быть вставлен во вторую направляющую 78 скольжения.

Один из первого выступа 83а скольжения и второго выступа 83b скольжения вставлен в связующее отверстие 14 стопора первой защитной панели 12 так, что конец первой защитной панели 12 может быть соединен с возможностью скольжения с оконечной частью 70 каркаса.

В варианте осуществления настоящего изобретения может быть предусмотрена только одна из первой направляющей 74 скольжения и второй направляющей 78 скольжения, и может быть предусмотрен только один из первого выступа 83а скольжения и второго выступа 83b скольжения в соответствии с направляющей скольжения.

Выступы 83а и 83b скольжения стопора 80 могут скользить в направлении оси X во время их направления направляющими 74 и 78 скольжения. Стопор 80 скользит в пространстве между основным корпусом 72 оконечной части каркаса и крышкой 76 оконечной части каркаса. Предельная позиция или расстояние, на которое может скользить стопор 80, устанавливается таким образом, чтобы ограничивалась максимально допустимая степень изгиба гибкого детектора 1.

Между тем, фиг. 2-4 иллюстрируют пример, в котором стопор 80 сконфигурирован отдельно от первой защитной панели 12. Однако в варианте осуществления настоящего изобретения стопор 80 может быть встроен в первую защитную панель 12. Кроме того, стопор 80 конечно же может быть модифицирован и выполнен по-разному, при условии, что стопор 80 сконфигурирован таким образом, чтобы ограничивать максимальную степень изгиба первой защитной панели 12.

Вторая защитная панель 16 соединена со второй поверхностной стороной части 20 обнаружения излучения. Одна сторона второй защитной панели 16 соединена с нижней стороной кожуха 62 основной части 60 каркаса посредством части 20 обнаружения излучения. Другая сторона второй защитной панели 16 соединена с оконечной частью 70 каркаса.

Один конец первой защитной панели 12 прикреплен к кожуху 62 основной части 60 каркаса, а другой конец первой защитной панели 12 соединен с возможностью скольжения с оконечной частью 70 каркаса посредством первой конструкции скольжения. Между тем, два противоположных конца второй защитной панели 16 прикреплены к оконечной части 70 каркаса и нижней стороне кожуха 62 основной части 60 каркаса. В этой конфигурации, в случае, когда панельная часть 10 изогнута, два противоположных конца второй защитной панели 16 не скользят, а один конец первой защитной панели 12 может скользить посредством первой конструкции скольжения. Однако в варианте осуществления настоящего изобретения первая конструкция скольжения конечно же может быть предусмотрена для второй защитной панели 16, или два противоположных конца первой защитной панели 12 могут быть закреплены, а первая конструкция скольжения может быть образована на второй защитной панели 16.

Между тем, поскольку вторая защитная панель 16 изготовлена из гибкого материала, вне второй защитной панели 16 может быть также предусмотрена вспомогательная панель 18, которая изготовлена из неэластичного материала или материала с более высокой жесткостью, чем материал второй защитной панели 16, когда один конец второй защитной панели 16 прикреплен к кожуху основной части 60 каркаса.

На чертежах показано, что часть 20 обнаружения излучения, основная часть 60 каркаса, первая защитная панель 12, вторая защитная панель 16 и оконечная часть 70 каркаса соединены винтами. Однако эти компоненты можно соединить посредством связующего вещества.

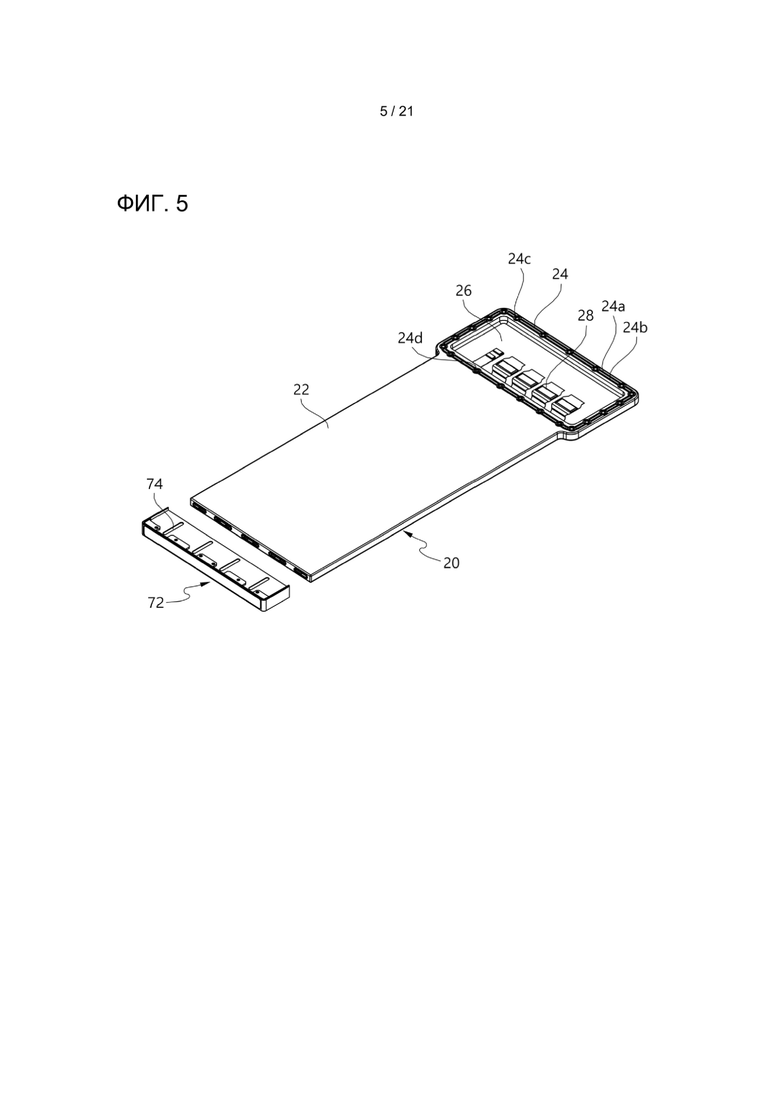

Фиг. 5 представляет собой вид, иллюстрирующий состояние, в котором часть обнаружения излучения и оконечная часть каркаса гибкого детектора согласно варианту осуществления настоящего изобретения разобраны, и фиг. 6 представляет собой вид в перспективе части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения в состоянии, в котором защитная оболочка снята с части обнаружения излучения. Кроме того, фиг. 7 представляет собой вид в перспективе с пространственным разделением деталей части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения.

Как описано выше, часть 20 обнаружения излучения, показанная на фиг. 5, включает в себя защитную оболочку 22, а основной корпус 72 оконечной части каркаса соединен с концом части 20 обнаружения излучения. Как описано выше, часть 30 панели обнаружения вставлена в защитную оболочку 22, и защитная оболочка 22 имеет первую открывающуюся часть 26, через которую открываются контакты 28 панели 32 обнаружения. Водонепроницаемые выступы 24а и 24b могут быть образованы на связующей части 24, которая окружает первую открывающуюся часть 26, чтобы улучшить характеристики водонепроницаемости. Водонепроницаемые выступы 24а и 24b могут быть предусмотрены как множество водонепроницаемых выступов, включая первый и второй водонепроницаемые выступы 24а и 24b, имеющих форму, окружающую первую открывающуюся часть 26. Кроме того, в связующей части 24 первой открывающейся части 26 образованы отверстия 24с с резьбой так, что связующая часть 24 может быть соединена с нижней поверхностью кожуха 62. Кроме того, на части связующей части 24 могут быть предусмотрены отверстия 24d для вставки фиксирующего стержня. Один конец части 30 панели обнаружения может быть зафиксирован посредством отверстий 24d для вставки фиксирующего стержня. В варианте осуществления фиксирующий стержень выступает из первой связующей детали 38а, которая будет описана ниже. Когда фиксирующий стержень вставлен в отверстие 24d для вставки фиксирующего стержня, одна сторона части 30 панели обнаружения может быть зафиксирована вблизи первой открывающейся части 26 защитной оболочки 22.

Со ссылкой на фиг. 6 и 7, часть 30 панели обнаружения предусмотрена в защитной оболочке 22 части 20 обнаружения излучения. Часть 30 панели обнаружения включает в себя панель 32 обнаружения и первую, и вторую внутренние защитные панели 34 и 36, соответственно предусмотренные на первой и второй поверхностях панели 32 обнаружения. Кроме того, на одном конце части 30 панели обнаружения предусмотрены связующие детали 38, которые соединены с верхней и нижней частями первой и второй внутренних защитных панелей 34 и 36, и внутренняя оконечная часть 40 каркаса предусмотрена у другого конца части 30 панели обнаружения.

Панель 32 обнаружения может быть изготовлена из гибкого материала. Например, панель 32 обнаружения может включать в себя гибкий тонкопленочный транзистор (TFT) 33 и получать информацию изображения путем преобразования света, излучаемого флуоресцентным материалом, в электрические сигналы (электрические заряды) в ответ на излучения, проникающие через объект контроля.

Панель 32 обнаружения может включать в себя датчик считывания микросхемы (ROIC), предусмотренный в форме кристалла на пленке (COF), и датчик затвора. Каждый из датчика ROIC и датчика затвора может быть изготовлен из гибкого материала или иметь гибкую конструкцию.

Первая и вторая внутренние защитные панели 34 и 36 могут быть изготовлены из гибкого радиоактивно проницаемого материала. Первая и вторая внутренние защитные панели 34 и 36 могут служить для защиты панели 32 обнаружения.

Связующая деталь 38 может включать в себя первую связующую деталь 38а и вторую связующую деталь 38b. Одна сторона части 30 панели обнаружения может быть собрана путем соединения первой связующей детали 38а и второй связующей детали 38b с использованием винтов или чего-либо подобного. Кроме того, между первой связующей деталью 38а и второй связующей деталью 38b может быть предусмотрена третья связующая деталь 38с. В варианте осуществления третья связующая деталь 38с может быть расположена между первой и второй внутренними защитными панелями 34 и 36.

Внутренняя оконечная часть 40 каркаса может включать в себя основной корпус 42 внутренней оконечной части каркаса и крышку 50 внутренней оконечной части каркаса. Основной корпус 42 внутренней оконечной части каркаса включает в себя пластину 44, из которой выступают направляющие выступы 45, и часть 46 стенки, образованную у боковой части пластины 44. Крышка 50 внутренней оконечной части каркаса может быть соединена с основным корпусом 42 внутренней оконечной части каркаса путем ее соединения с верхней частью части 46 стенки и верхними частями направляющих выступов 45 посредством винтов. Внутренняя оконечная часть 40 каркаса предусмотрена у конца части 30 панели обнаружения на стороне оконечной части 70 каркаса.

Между основным корпусом 42 внутренней оконечной части каркаса и крышкой 50 внутренней оконечной части каркаса может быть предусмотрена скользящая панель 48. В варианте осуществления одна сторона панели 32 обнаружения может быть прикреплена к третьей связующей детали 38 с посредством первой фиксирующей части 33а, а другая сторона панели 32 обнаружения может быть прикреплена к скользящей панели 48 посредством второй фиксирующей части 33b. Первая и вторая фиксирующие части 33а и 33b могут быть образованы с использованием связующего вещества или связующей пленки.

Первые и вторые удлиненные направляющие отверстия 35 и 37 соответственно образованы в первой и второй внутренних защитных панелях 34 и 36, а третьи удлиненные направляющие отверстия 49 образованы в скользящей панели 48. Направляющий выступ 45, образованный на основном корпусе 42 внутренней оконечной части каркаса, вставлен во второе удлиненное направляющее отверстие 37, образованное во второй внутренней защитной панели 36, в третье удлиненное направляющее отверстие 49, образованное в скользящей панели 48, и в первое удлиненное направляющее отверстие 35, образованное в первой внутренней защитной панели 34. Конфигурация представляет собой вторую конструкцию скольжения (вторая конструкция скольжения в настоящем изобретении также называется «внутренней конструкцией скольжения»). Концы первой и второй внутренних защитных панелей 34 и 36 скользят в состоянии, в котором направляющие выступы 45 вставлены в первые и вторые удлиненные направляющие отверстия 35 и 37, когда часть 30 панели обнаружения изогнута. Кроме того, поскольку конец панели 32 обнаружения прикреплен к скользящей панели 48, панель 32 обнаружения может скользить в направлении оси X, когда скользящая панель 48 скользит в состоянии, в котором направляющие выступы 45 вставлены в третьи удлиненные направляющие отверстия 49 скользящей панели 48, когда часть 30 панели обнаружения изогнута.

Будет описана работа конструкции скольжения, предусмотренной на гибком детекторе 1, когда гибкий детектор 1 согласно настоящему изобретению изогнут относительно объекта контроля.

Фиг. 8 представляет собой вид сбоку гибкого детектора согласно варианту осуществления настоящего изобретения, а фиг. 9 представляет собой вид в разрезе (разрез, выполнен по линии А-А' на фиг. 8), иллюстрирующий рабочее состояние конструкции скольжения в соответствии с изогнутым состоянием гибкого детектора согласно варианту осуществления настоящего изобретения.

Гибкий детектор 1 изгибается под действием силы, обозначенной как F на фиг. 8. Часть (а) фиг. 9 иллюстрирует состояние, в котором гибкий детектор 1 не изогнут, а часть (b) фиг. 9 иллюстрирует состояние, в котором гибкий детектор 1 изогнут.

Как показано на части (а) фиг. 9, когда гибкий детектор 1 не изогнут, стопор 80, соединенный с концом первой защитной панели 12, находится в нейтральной позиции в состоянии, в котором выступы 83а и 83b скольжения вставлены в направляющие 74 и 78 скольжения, образованные в основном корпусе 72 оконечной части каркаса и крышке 76 оконечной части каркаса. Кроме того, скользящая панель 48, к которой прикреплен конец панели 32 обнаружения, и концы первой и второй внутренних защитных панелей 34 и 36 находятся в нейтральных позициях в пространстве между основным корпусом 42 внутренней оконечной части каркаса внутренней оконечной части 40 каркаса и крышкой 50 внутренней оконечной части каркаса. Направляющие выступы 45, выступающие из основного корпуса 42 внутренней оконечной части каркаса, вставляются в удлиненные направляющие отверстия 49, 35 и 37, соответственно образованные в скользящей панели 48 и первой и второй внутренних защитных панелях 34 и 36. В этом случае нейтральные позиции можно понимать, как позиции стопора 80, скользящей панели 48 и концов первой и второй внутренних защитных панелей 34 и 36 в состоянии, в котором гибкий детектор 1 не изогнут.

Как показано на части (b) фиг. 9, когда гибкий детектор 1 изогнут, стопор 80, который соединен с концом первой защитной панели 12, перемещается в первую позицию в состоянии, в котором выступы 83а и 83b скольжения вставлены в направляющие 74 и 78 скольжения, образованные в основном корпусе 72 оконечной части каркаса и крышке 76 оконечной части каркаса. Позиция перемещения стопора 80 определяется в зависимости от степени изгиба гибкого детектора 1, а максимальное расстояние перемещения ограничивается направляющими 74 и 78 скольжения (т.е. имеется предельная точка первой позиции). Поскольку максимальное расстояние перемещения стопора 80 ограничено, гибкий детектор 1 не подвергается чрезмерной деформации. Кроме того, скользящая панель 48, к которой прикреплен конец панели 32 обнаружения, и концы первой и второй внутренних защитных панелей 34 и 36 перемещаются в первые позиции из пространства между основным корпусом 42 внутренней оконечной части каркаса внутренней оконечной части 40 каркаса и крышкой 50 внутренней оконечной части каркаса. В этом случае первые позиции можно понимать, как позиции стопора 80, скользящей панели 48 и концов первой и второй внутренних защитных панелей 34 и 36 в состоянии, в котором гибкий детектор 1 изогнут.

Посредством этой конструкции скольжения можно минимизировать силу растяжения, приложенную к панели 32 обнаружения, когда гибкий детектор 1 изогнут.

Фиг. 10 представляет собой вид в разрезе (разрез, выполнен по линии А-А' на фиг. 8), иллюстрирующий другой вариант осуществления конструкции скольжения в соответствии с изогнутым состоянием гибкого детектора согласно варианту осуществления настоящего изобретения.

Фиг. 10 отличается от фиг. 9 тем, что длины направляющих 74 и 78 скольжения, образованных на основном корпусе 72 оконечной части каркаса и крышке 76 оконечной части каркаса, на фиг. 10, дополнительно увеличены влево, чем те, что на фиг. 9, а остальные компоненты идентичны друг другу.

Часть (а) фиг. 10 иллюстрирует состояние, в котором гибкий детектор 1 не изогнут, часть (b) фиг. 10 иллюстрирует состояние, в котором гибкий детектор 1 изогнут под действием силы, как показано на фиг. 8 и часть (с) фиг. 10 иллюстрирует состояние, в котором гибкий детектор 1 изогнут в направлении, противоположном направлению, показанному на части (b) фиг. 10, поскольку сила прикладывается в направлении, противоположном направлению силы, показанной на фиг. 8.

На фиг. 10, позиция стопора 80 может быть нейтральной позицией на части (а) фиг. 10, первой позицией на части (b) фиг. 10, и второй позицией на части (с) фиг. 10. Гибкий детектор 1 на фиг. 10, выполнен с возможностью изгиба в двух направлениях, а не только в одном направлении, в отличие от гибкого детектора 1 на фиг. 9. Первая позиция на части (b) фиг. 10 установлена, чтобы ограничить максимальный изгиб, когда гибкий детектор 1 изогнут в направлении второй защитной панели 16, а вторая позиция на части (с) фиг. 10, установлена, чтобы ограничить максимальный изгиб, когда гибкий детектор 1 изогнут в направлении первой защитной панели 12. Поскольку максимальное расстояние перемещения стопора 80 ограничено, чрезмерная деформация гибкого детектора 1 в двух направлениях невозможна.

Между тем, на части (b) и части (с) фиг.10, видно, что скользящая панель 48, к которой прикреплен конец панели 32 обнаружения, и концы первой и второй внутренних защитных панелей 34 и 36 скользят, когда гибкий детектор 1 изогнут.

Фиг. 11 представляет собой вид, схематически иллюстрирующий устройство формирования изображения, содержащее гибкий детектор согласно варианту осуществления настоящего изобретения, и фиг. 12 представляет собой вид, примерно иллюстрирующий конфигурацию системы устройства формирования изображения, содержащего гибкий детектор согласно варианту осуществления настоящего изобретения.

Со ссылкой на фиг. 11, гибкий детектор 1 может быть смонтирован вдоль внешней периферийной поверхности объекта Р контроля. Чтобы прикрепить гибкий детектор 1 к внешней периферийной поверхности объекта Р контроля, фиксирующая часть 2 сконфигурирована в виде ленты, полоски, проволоки, ремня, ремня с храповым механизмом, железной цепи, застежки-липучки и т.п. Когда неразрушающий контроль выполняется на объекте Р контроля с использованием гибкого детектора 1, непоказанная часть генерации излучения может быть предусмотрена внутри или снаружи объекта Р контроля.

В варианте осуществления основная часть 60 каркаса может быть соединена с основным контроллером 90 через соединительный кабель 92. Основной контроллер 90 может передавать сигнал управления в гибкий детектор 1 и принимать и сохранять или обрабатывать рентгенографические изображения, полученные гибким детектором 1.

Основной контроллер 90 может быть предусмотрен отдельно от гибкого детектора 1, что может снизить вес и/или размер гибкого детектора 1. Кроме того, когда основной контроллер 90 предусмотрен отдельно, воздействие излучения на основной контроллер 90 может быть снижено, что может повысить его срок службы.

Поскольку гибкий детектор 1 и основной контроллер 90 соединены посредством соединительного кабеля 92, гибкий детектор 1 может быть легко заменен и, если необходимо, соединен с основным контроллером 90.

Со ссылкой на фиг. 12, основной контроллер 90 может быть соединен с сервером 94 или тому подобное беспроводным способом или через кабель 96.

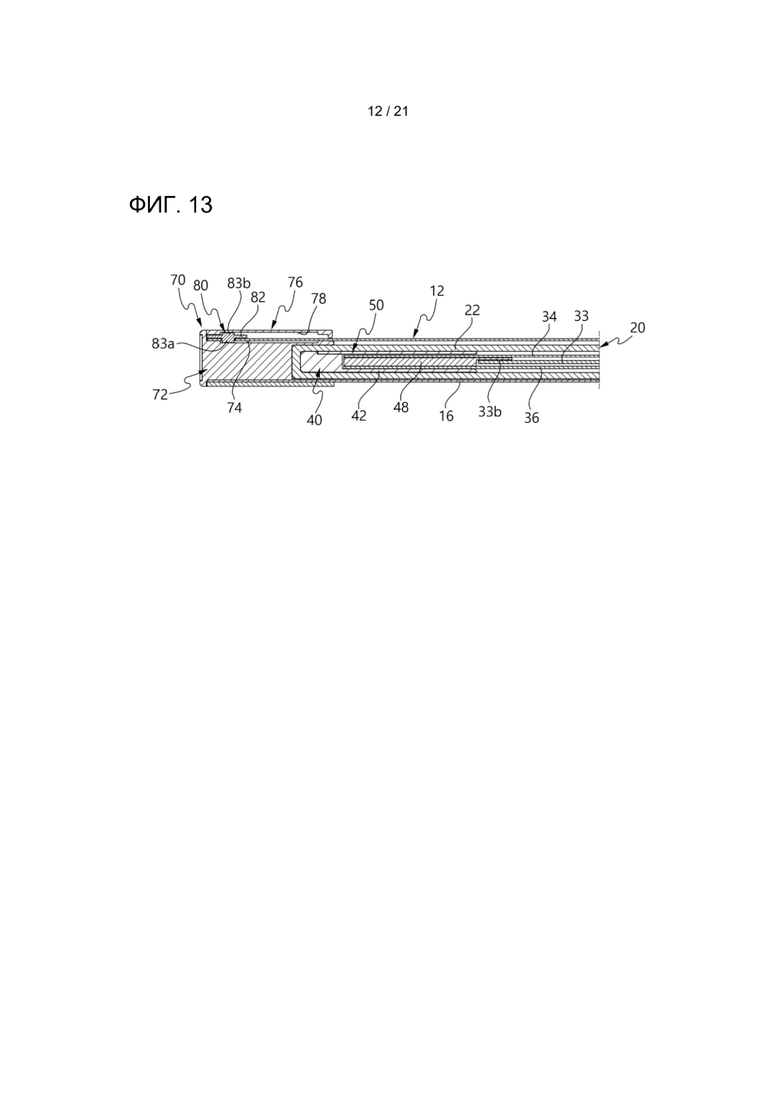

Между тем, фиг. 13 представляет собой вид в разрезе другого варианта осуществления гибкого детектора согласно варианту осуществления настоящего изобретения.

По сравнению с фиг. 9, гибкий детектор 1 на фиг. 13, предусмотрен в состоянии, в котором вторая защитная панель 16 плотно прикреплена к защитной оболочке 22 части 20 обнаружения излучения. Вторая защитная панель 16 может быть прикреплена к одной поверхностной стороне защитной оболочки 22 с использованием связующего вещества. Альтернативно, защитная оболочка 22 может быть образована в состоянии прикрепления ко второй защитной панели 16 посредством двойного литья под давлением, когда защитная оболочка 22 изготавливается посредством литья под давлением. В случае варианта осуществления, показанного на фиг. 13, можно предотвратить попадание посторонних веществ между второй защитной панелью 16 и защитной оболочкой 22.

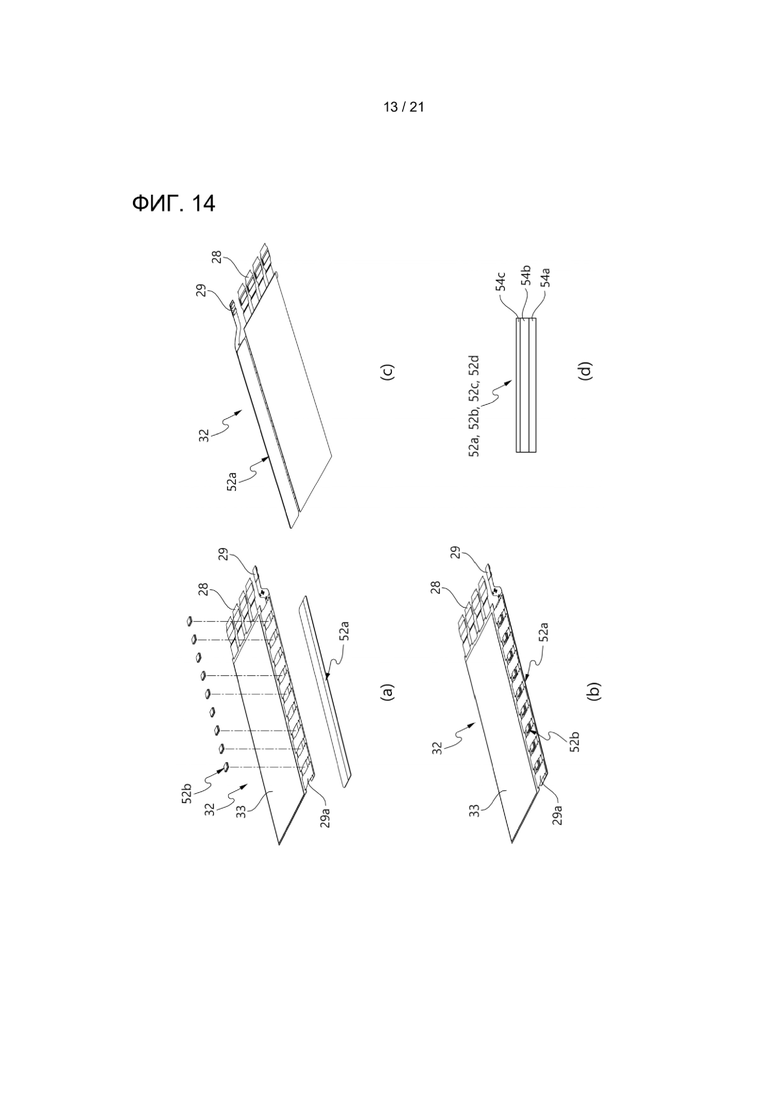

Фиг. 14 представляет собой вид, иллюстрирующий другой вариант осуществления части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения и иллюстрирующий конфигурацию, в которой на панели обнаружения предусмотрен буферный элемент. Фиг. 15 представляет собой вид, иллюстрирующий другой вариант осуществления части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения и иллюстрирующий конфигурацию, в которой буферный элемент дополнительно предусмотрен между первой и второй внутренними защитными панелями. Фиг. 16 представляет собой вид, иллюстрирующий другой вариант осуществления части панели обнаружения гибкого детектора согласно варианту осуществления настоящего изобретения и иллюстрирующий увеличенный вид буферного элемента, предусмотренного на части панели обнаружения.

Часть (а) фиг. 14 представляет собой вид в перспективе с пространственным разделением деталей, иллюстрирующий состояние, в котором первый буферный элемент 52а и вторые буферные элементы 52b будут прикреплены к панели 32 обнаружения, часть (b) фиг. 14 представляет собой вид, иллюстрирующий состояние, в котором первый буферный элемент 52а и вторые буферные элементы 52b прикреплены к панели 32 обнаружения, часть (с) фиг. 14 представляет собой вид, иллюстрирующий заднюю сторону части (b) фиг. 14, и часть (d) фиг. 14 представляет собой вид в разрезе, иллюстрирующий многослойную конструкцию буферных элементов.

Со ссылкой на фиг. 14, панель 32 обнаружения может включать в себя гибкий TFT 33 и обнаруживать рентгеновские лучи. В варианте осуществления панель 32 обнаружения оборудована контактами 28, включающими ROIC, гибкой печатной платой (FPCB) затвора 29 и элементом 29а затвора, соединенным с FPCB затвора 29 и гибким TFT 33. Элемент затвора может быть предусмотрен как COF затвор (кристалл-на-гибкой основе). Между тем, в отличие от конфигурации, показанной на фиг. 14, FPCB затвора 29 и элемент 29а затвора панели 32 обнаружения могут быть расположены на разных сторонах в продольном направлении панели 32 обнаружения.

В настоящем изобретении, когда гибкий детектор 1 изогнут, панель 32 обнаружения скользит в направлении оси X между первой и второй внутренними защитными панелями 34 и 36. Чтобы уменьшить физическое трение или удары, прикладываемые к панели 32 обнаружения, первый буферный элемент 52а может быть прикреплен вдоль одной поверхностной стороны FPCB затвора 29 панели 32 обнаружения, а второй буферный элемент 52b может быть прикреплен между множеством элементов 29а затвора на поверхности, противоположной первому буферному элементу 52а.

Как проиллюстрировано на части (d) фиг. 14, каждый из первого буферного элемента 52а, второго буферного элемента 52b, а также третьего и четвертого буферных элементов 52с и 52d, которые будут описаны ниже, может включать в себя связующий слой 54а, амортизирующий слой 54b и слой 54с с низким коэффициентом трения. Связующий слой 54а представляет собой слой, связывающий один элемент с другим. Амортизирующий слой 54b представляет собой слой, который выполняет буферную функцию при упругой деформации. Слой 54с с низким коэффициентом трения представляет собой слой, который уменьшает трение во время движения скольжения. Слой 54с с низким коэффициентом трения может быть изготовлен из материала с малым коэффициентом поверхностного трения. Например, в качестве слоя 54с с низким коэффициентом трения может быть использован лист из полимера, такого как поликарбонат. Между тем, в случае, когда первый буферный элемент 52а, второй буферный элемент 52b, третий буферный элемент 52с и четвертый буферный элемент 52d в основном служат для поглощения или смягчения удара, слой 54с с низким коэффициентом трения может быть исключен, и могут быть предусмотрены только связующий слой 54а и амортизирующий слой 54b.

Со ссылкой на фиг. 15, третий буферный элемент 52 с может быть предусмотрен на первой внутренней защитной панели 34. Третий буферный элемент 52с может иметь размер, соответствующий гибкому TFT 33 панели 32 обнаружения. Третий буферный элемент 52с соединен с первой внутренней защитной панелью 34, и слой 54с с низким коэффициентом трения третьего буферного элемента 52с направлен к панели 32 обнаружения. На фиг. 15 показано, что третий буферный элемент 52с предусмотрен на первой внутренней защитной панели 34. Однако третий буферный элемент 52с может быть прикреплен ко второй внутренней защитной панели 36. Кроме того, могут быть также предусмотрены четвертые буферные элементы 52d для поддержания интервала между первой внутренней защитной панелью 34 и второй внутренней защитной панелью 36 и для выполнения буферной функции. Четвертые буферные элементы 52d могут быть прикреплены к любой из первой внутренней защитной панели 34 и второй внутренней защитной панели 36. В настоящем изобретении четвертый буферный элемент 52d также называется «буферным элементом, поддерживающим интервал».

Со ссылкой на фиг. 16, можно идентифицировать состояние, в котором прикреплены первый буферный элемент 52а, вторые буферные элементы 52b и четвертые буферные элементы 52d. В варианте осуществления вторые буферные элементы 52b могут быть прикреплены к одной поверхности первого буферного элемента 52а. Поскольку четвертые буферные элементы 52d поддерживают интервал между первой внутренней защитной панелью 34 и второй внутренней защитной панелью 36, четвертый буферный элемент 52d имеет большую толщину, чем другие буферные элементы 52а, 52b и 52с.

Фиг. 17 представляет собой вид в перспективе гибкого детектора согласно другому варианту осуществления настоящего изобретения. Фиг. 18 представляет собой вид в перспективе с пространственным разделением деталей гибкого детектора согласно другому варианту осуществления настоящего изобретения. Фиг. 19 представляет собой вид в перспективе с пространственным разделением деталей части обнаружения излучения гибкого детектора согласно другому варианту осуществления настоящего изобретения.

Поскольку базовая конфигурация гибкого детектора 100 согласно другому варианту осуществления настоящего изобретения идентична конфигурации гибкого детектора 1, будут кратко описаны общие особенности или их описание будет опущено. Гибкий детектор 100 согласно другому варианту осуществления настоящего изобретения включает в себя гибкую панельную часть 110, основную часть 160 каркаса, соединенную с одной стороной панельной части 110, и оконечную часть 170 каркаса, соединенную с другим концом панельной части 110.

Панельная часть 110 может включать в себя часть 120 обнаружения излучения, и первую и вторую защитные панели 112 и 116, соответственно предусмотренные на первой поверхности (верхней поверхности) и второй поверхности (нижней поверхности) части 120 обнаружения излучения.

Часть 120 обнаружения излучения включает в себя часть 130 панели обнаружения, содержащую панель 132 обнаружения, и защитную оболочку 122, образованную так, чтобы окружать часть 130 панели обнаружения. Связующая часть 124 может быть образована у одной стороны защитной оболочки 122 и может иметь первую поверхностную сторону, соединенную с основной частью 160 каркаса, причем контакты 128 панели 132 обнаружения могут быть открыты через открывающуюся часть 126, образованную в связующей части 124.

Основная часть 160 каркаса может включать в себя кожух 162 и блок 168 управления, встроенный в кожух 162, и может иметь внутреннюю крышку 161 и внешнюю крышку 163, которые закрывают открытую сторону основной части 160 каркаса. Уплотняющий элемент для герметизации может быть предусмотрен на тесно контактирующих поверхностях внутренней крышки 161 и кожуха 162.

Оконечная часть 170 каркаса соединена с концом части 120 обнаружения излучения. На оконечной части 170 каркаса образована первая конструкция скольжения. Одна сторона первой защитной панели 112 прикреплена к кожуху 162 основной части 160 каркаса, а другая сторона первой защитной панели 112 соединена с оконечной частью 170 каркаса. Оконечная часть 170 каркаса включает в себя основной корпус 172 оконечной части каркаса и крышку 176 оконечной части каркаса. Основной корпус 172 оконечной части каркаса и крышка 176 оконечной части каркаса соединены так, что между ними образуется пространство. Стопор 180 предусмотрен с возможностью скольжения между основным корпусом 172 оконечной части каркаса и крышкой 176 оконечной части каркаса в состоянии, в котором конец первой защитной панели 112 поддерживается с использованием связующего отверстия 114 стопора, образованного в конце первой защитной панели 112. Оконечная часть 170 каркаса также может включать в себя нижнюю крышку 171. Неподвижный конец 117, образованный у одного конца второй защитной панели 116, может быть прикреплен между основным корпусом 172 оконечной части каркаса и нижней крышкой 171.

Часть 130 панели обнаружения предусмотрена в защитной оболочке 122 части 120 обнаружения излучения. Связующая деталь 138а может быть предусмотрена у одной стороны части 130 панели обнаружения, и множество фиксирующих стержней 139 могут выступать из связующей детали 138а. Фиксирующие стержни 139 могут быть вставлены в отверстия 124d для вставки фиксирующих стержней, образованные в направлении оси Y в связующей части 124 защитной оболочки 122.

Внутренняя оконечная часть 140 каркаса и крышка 150 внутренней оконечной части каркаса предусмотрены у другого конца части 130 панели обнаружения. Другая сторона панели обнаружения, предусмотренная в части 130 панели обнаружения, может скользить посредством конструкции скольжения между внутренней оконечной частью 140 каркаса и крышкой 150 внутренней оконечной части каркаса. Внутренняя оконечная часть 140 каркаса прикреплена к оконечной части 170 каркаса, а фиксирующие стержни 139 вставлены с фиксацией в отверстия 124d для вставки фиксирующих стержней так, что панель обнаружения может скользить в направлении оси X в части 130 панели обнаружения, размещенной в защитной оболочке 122, когда гибкий детектор 100 изогнут.

Гибкий детектор 100 согласно другому варианту осуществления настоящего изобретения также может включать в себя соединительный держатель 190, соединенный с концом 123 защитной оболочки 122. Соединительный держатель 190 может включать в себя первую пластину 192, соединенную с оконечной частью 170 каркаса, и вторую пластину 194, соединенную с концом 123 защитной оболочки 122, причем первая пластина 192 и вторая пластина 194 могут иметь L-образную форму. Соединительный держатель 190 может герметизировать отверстие на стороне конца 123 защитной оболочки 122. В случае, когда гибкий детектор 100 случайно упадет и оконечная часть 170 каркаса первой вступит в контакт с поверхностью земли, соединительный держатель 190 может смягчать ударное воздействие, прикладываемое к части 120 обнаружения излучения.

Фиг. 20 представляет собой вид, иллюстрирующий разрез (разрез, выполнен по линии В-В' на фиг. 17) панельной части гибкого детектора согласно другому варианту осуществления настоящего изобретения.

Со ссылкой на фиг. 20, защитная оболочка 122, которая составляет гибкий детектор 100, может иметь реберные части 200, предусмотренные у первой поверхностной стороны и выполненные с возможностью направления двух противоположных сторон первой защитной панели 112. В настоящем изобретении первая защитная панель 112 может скользить в направлении оси X, когда гибкий детектор 100 изогнут. Первая реберная часть 200а и вторая реберная часть 200b могут быть предусмотрены на двух противоположных концах первой поверхностной стороны защитной оболочки 122 в направлении оси X и отогнуты снаружи во внутрь, а направляющие пространства 202 защитной панели могут быть образованы внутри первой реберной части 200а и второй реберной части 200b так, что можно направлять движение скольжения первой защитной панели 112. Первая реберная часть 200а и вторая реберная часть 200b показаны как проходящие в направлении оси X от двух противоположных концов первой поверхности защитной оболочки 122. Однако в варианте осуществления настоящего изобретения первые реберные части 200а и вторые реберные части 200b могут быть предусмотрены с заранее заданными интервалами в направлении оси X. Кроме того, первая реберная часть 200а и вторая реберная часть 200b показаны в формах, которые частично накрывают два противоположных конца первой защитной панели 112. Однако первая реберная часть 200а и вторая реберная часть 200b могут проходить и накрывать всю верхнюю поверхность первой защитной панели 112. В этом случае направляющее пространство 202, ограниченное реберной частью 200, может иметь плоскую туннельную конструкцию, которая вмещает первую защитную панель 112. Между тем, связующая поверхность 204 защитной панели, с которой соединена вторая защитная панель 116, может быть предусмотрена у второй поверхностной стороны защитной оболочки 122 при выделении ступенчатого участка.

Фиг. 21 представляет собой вид сверху части обнаружения излучения гибкого детектора согласно другому варианту осуществления настоящего изобретения. Фиг. 22 представляет собой вид, иллюстрирующий один конец (часть D на фиг. 19) в состоянии, в котором часть панели обнаружения соединена с защитной оболочкой в гибком детекторе согласно другому варианту осуществления настоящего изобретения. Фиг. 23 представляет собой вид, иллюстрирующий разрез (разрез, выполнен по линии Е-Е' на фиг. 22) в состоянии, в котором соединительный держатель соединен с концом защитной оболочки гибкого детектора согласно другому варианту осуществления настоящего изобретения.

Со ссылкой на фиг. 21, соединительный держатель 190, содержащий первую пластину 192 и вторую пластину 194, соединен с концом 123 защитной оболочки 122 части 120 обнаружения излучения.

Со ссылкой на фиг. 22, отверстие 125 может быть образовано в конце 123 защитной оболочки 122. Внутренняя оконечная часть 140 каркаса, соединенная с концом части 130 панели обнаружения, может быть открыта через отверстие 125. Отверстия 141 для крепежных винтов могут быть образованы во внутренней оконечной части 140 каркаса. Кроме того, вокруг отверстия 125 могут быть образованы уплотняющие выступы 127.

Со ссылкой на фиг. 23, крепежный винт 196 вставлен через вторую пластину 194 соединительного держателя 190 и соединен с отверстием 141 для крепежного винта внутренней оконечной части 140 каркаса так, что соединительный держатель 190 может быть прикреплен к концу 123 защитной оболочки 122. В этом случае уплотняющий выступ 127 прижимается так, что отверстие 125 может быть герметизировано второй пластиной 194, и может быть обеспечена герметичность защитной оболочки 122. В варианте осуществления, в качестве крепежного винта 196 может быть использован винт, обладающий водонепроницаемой функциональностью, и вместе с уплотнительным выступом 127 или вместо уплотнительного выступа 127 также может быть использован уплотнительный элемент, такой как прокладка или уплотнительное кольцо. Кроме того, поскольку внутренняя оконечная часть 140 каркаса прикреплена к оконечной части 170 каркаса посредством соединительного держателя 190, панель обнаружения может скользить в части 130 панели обнаружения, когда гибкий детектор 100 изогнут.

Между тем, была описана конфигурация, в которой соединительный держатель 190 соединен с концом 123 защитной оболочки 122, а уплотнительный выступ 127 прижат.Однако в варианте осуществления настоящего изобретения, в случае, когда соединительный держатель 190 не предусмотрен, конец 123 защитной оболочки 122 может быть соединен непосредственно с оконечной частью 170 каркаса, а уплотнительный выступ 127 может быть прижат, так что отверстие 125 может быть герметизировано.

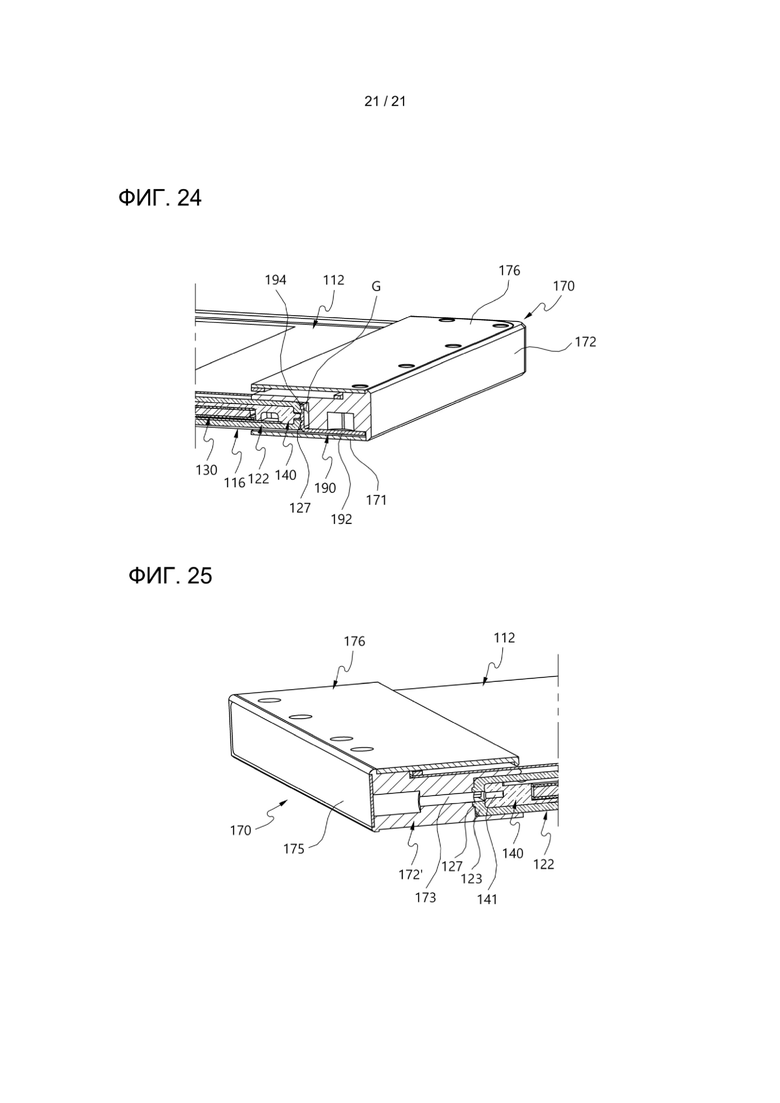

Фиг. 24 представляет собой вид, иллюстрирующий разрез (разрез, выполнен по линии С-С' на фиг. 17) в состоянии, в котором гибкий детектор согласно другому варианту осуществления настоящего изобретения собран.

Вторая пластина 194 соединительного держателя 190 соединена с концом 123 защитной оболочки 122, а первая пластина 192 соединительного держателя 190 предусмотрена между основным корпусом 172 оконечной части каркаса и нижней крышкой 171 оконечной части 170 каркаса. Вторая пластина 194 соединительного держателя 190 прижимает уплотнительный выступ 127, прикрепляясь к внутренней оконечной части 140 каркаса части 130 панели обнаружения посредством крепежного винта 196.

Одна сторона первой защитной панели 112 предусмотрена с возможностью скольжения между основным корпусом 172 оконечной части каркаса и крышкой 176 оконечной части каркаса, вторая защитная панель 116 соединена с нижней поверхностью защитной оболочки 122, и одна сторона второй защитной панели 116 предусмотрена между основным корпусом 172 оконечной части каркаса и нижней крышкой 171 оконечной части 170 каркаса.

Как показано на фиг. 24, между второй пластиной 194 соединительного держателя 190 и основным корпусом 172 оконечной части каркаса может быть образован зазор G. Зазор G и эластичность соединительного держателя 190 могут смягчать ударное воздействие, прикладываемое к части 120 обнаружения излучения, когда гибкий детектор 100 падает в состоянии, в котором оконечная часть 170 каркаса направлена вниз.

Фиг. 25 представляет собой вид, иллюстрирующий другой вариант осуществления оконечной части каркаса гибкого детектора согласно другому варианту осуществления настоящего изобретения.

В варианте осуществления, показанном на фиг. 25, соединительный держатель 190 не предусмотрен, а конец 123 защитной оболочки 122 соединен непосредственно с основным корпусом 172 оконечной части каркаса оконечной части 170 каркаса. В варианте осуществления, как показано на фиг. 25, в основном корпусе 172' оконечной части каркаса образована вогнутая вмещающая часть, и конец 123 защитной оболочки 122 вставлен во вмещающую часть. Основной корпус 172' оконечной части каркаса имеет отверстие 173 для вставки винта, образованное в продольном направлении (направление оси X на фиг. 17) гибкого детектора 100. Отдельный крепежный винт вставляется через отверстие 173 для вставки винта и связывается с отверстием 141 для крепежного винта внутренней оконечной части 140 каркаса части 130 панели обнаружения так, что конец 123 защитной оболочки 122 и внутренняя оконечная часть 140 каркаса могут быть прикреплены к основному корпусу 172' оконечной части каркаса. После этого уплотняющая крышка 175 может быть прикреплена к поверхности, через которую открывается отверстие 173 для вставки винта основного корпуса 172' оконечной части каркаса, так что герметичность может быть сохранена.

Вышеприведенное описание представлено только для иллюстративного описания технической сущности настоящего изобретения, и специалисты в области техники, к которой относится настоящее изобретение, поймут, что различные модификации, изменения и замены возможны без отступления от сущности настоящего изобретения. Соответственно, варианты осуществления, раскрытые в настоящем изобретении, и прилагаемые чертежи предназначены не для ограничения, а для описания технической сущности настоящего изобретения, и объем технической сущности настоящего изобретения не ограничивается вариантами осуществления и прилагаемыми чертежами. Объем защиты настоящего изобретения должен истолковываться на основе формулы изобретения, и весь технический смысл в эквивалентном объеме должен быть истолкован как попадающий в объем настоящего изобретения.

Как описано выше, приведенные для примера варианты осуществления были описаны и проиллюстрированы на чертежах и в описании. Приведенные для примера варианты осуществления были выбраны и описаны для того, чтобы объяснить конкретные принципы изобретения и их практическое применение, чтобы тем самым дать возможность другим специалистам в данной области техники создавать и использовать различные приведенные для примера варианты осуществления настоящего изобретения, а также различные альтернативы и модификации. Как очевидно из приведенного выше описания, некоторые аспекты настоящего изобретения не ограничиваются конкретными деталями примеров, проиллюстрированных здесь, и поэтому предполагается, что специалистам в данной области техники будут понятны другие модификации и применения или их эквиваленты. Однако многие изменения, модификации, вариации и другие варианты использования и применения настоящего изобретения станут очевидными для специалистов в данной области техники после рассмотрения описания и прилагаемых чертежей. Все такие изменения, модификации, вариации и другие виды использования и применения, которые не выходят за рамки сущности и объема изобретения, считаются охватываемыми настоящим изобретением, которое ограничивается только формулой изобретения.

Изобретение относится к области неразрушающего контроля. Гибкий детектор рентгеновского излучения содержит панельную часть, содержащую панель обнаружения излучения, первую и вторую защитные панели, соответственно предусмотренные у первой и второй поверхностных сторон панели обнаружения, причем панельная часть выполнена с возможностью деформирования; основную часть каркаса, соединенную с одной стороной панельной части, и оконечную часть каркаса, соединенную с концом другой стороны панельной части, при этом конструкция скольжения предусмотрена на оконечной части каркаса и выполнена с возможностью поддержки конца первой защитной панели так, что конец первой защитной панели имеет возможность скольжения в первом направлении, или конструкция скольжения предусмотрена на конце панельной части, направленной к оконечной части каркаса, и выполнена с возможностью поддержки конца панели обнаружения так, что конец панели обнаружения имеет возможность скольжения в первом направлении. Технический результат – минимизирование повреждений детектора в процессе сгибания вокруг объекта контроля. 14 з.п. ф-лы, 25 ил.

1. Гибкий детектор рентгеновского излучения, содержащий:

панельную часть, содержащую панель обнаружения, выполненную с возможностью обнаружения излучений, и первую и вторую защитные панели, соответственно предусмотренные у первой и второй поверхностных сторон панели обнаружения, причем панельная часть выполнена с возможностью деформирования;

основную часть каркаса, соединенную с одной стороной панельной части; и

оконечную часть каркаса, соединенную с концом другой стороны панельной части,

при этом панель обнаружения, первая защитная панель и вторая защитная панель проходят в первом направлении, и

при этом конструкция скольжения предусмотрена на оконечной части каркаса и выполнена с возможностью поддержки конца первой защитной панели так, что конец первой защитной панели имеет возможность скольжения в первом направлении, или

конструкция скольжения предусмотрена на конце панельной части, направленной к оконечной части каркаса, и выполнена с возможностью поддержки конца панели обнаружения так, что конец панели обнаружения имеет возможность скольжения в первом направлении.

2. Гибкий детектор рентгеновского излучения по п. 1, в котором конструкция скольжения представляет собой первую конструкцию скольжения, выполненную с возможностью соединения конца первой защитной панели с оконечной частью каркаса так, что конец первой защитной панели имеет возможность скольжения.

3. Гибкий детектор рентгеновского излучения по п. 2, в котором первая конструкция скольжения содержит стопор, предусмотренный на конце первой защитной панели, и стопор направлен для скольжения в оконечной части каркаса.

4. Гибкий детектор рентгеновского излучения по п. 3, в котором стопор имеет выступ скольжения, а оконечная часть каркаса имеет направляющую скольжения, имеющую форму канавки, в которую вставляется и в которой направляется выступ скольжения.

5. Гибкий детектор рентгеновского излучения по п. 4, в котором оконечная часть каркаса содержит:

основной корпус оконечной части каркаса, прикрепленный к концу панельной части; и

крышку оконечной части каркаса, предусмотренную для размещения стопора между основным корпусом оконечной части каркаса и крышкой оконечной части каркаса, и

при этом направляющая скольжения образована на по меньшей мере одной из верхней поверхности основного корпуса оконечной части каркаса и нижней поверхности крышки оконечной части каркаса.

6. Гибкий детектор рентгеновского излучения по п. 4, в котором стопор соединен с концом первой защитной панели, соединительное отверстие стопора, в которое вставлен выступ скольжения, предусмотрено на конце первой защитной панели, а стопор соединен с концом первой защитной панели.

7. Гибкий детектор рентгеновского излучения по п. 3, в котором максимальный диапазон перемещения стопора ограничен первой конструкцией скольжения.

8. Гибкий детектор рентгеновского излучения по п. 2, в котором одна сторона первой защитной панели прикреплена к основной части каркаса, одна сторона второй защитной панели прикреплена к основной части каркаса с размещенной между ними панельной частью, и другая сторона второй защитной панели прикреплена к оконечной части каркаса.

9. Гибкий детектор рентгеновского излучения по любому из пп. 1-8, в котором конструкция скольжения содержит вторую конструкцию скольжения, выполненную с возможностью поддержки конца панели обнаружения так, что конец панели обнаружения имеет возможность скольжения в первом направлении.

10. Гибкий детектор рентгеновского излучения по п. 9, в котором вторая конструкция скольжения содержит:

скользящую панель, с которой соединен конец панели обнаружения;

внутреннюю оконечную часть каркаса, предусмотренную на конце панели обнаружения и выполненную с возможностью поддержки скользящей панели так, что скользящая панель имеет возможность скольжения.

11. Гибкий детектор рентгеновского излучения по п. 10, в котором панельная часть содержит:

панель обнаружения;

первую и вторую внутренние защитные панели, соответственно предусмотренные на первой и второй поверхностях панели обнаружения;

часть панели обнаружения, содержащую внутреннюю оконечную часть каркаса.

12. Гибкий детектор рентгеновского излучения по п. 11, в котором панельная часть содержит:

часть панели обнаружения;

часть обнаружения излучения, имеющую защитную оболочку, выполненную с возможностью размещения в ней части панели обнаружения и внутренней оконечной части каркаса.

13. Гибкий детектор рентгеновского излучения по п. 12, в котором оконечная часть каркаса соединена с концом защитной оболочки части обнаружения излучения.

14. Гибкий детектор рентгеновского излучения по п. 11, в котором вторая конструкция скольжения содержит направляющий выступ, выступающий из внутренней оконечной части каркаса, внутренняя оконечная часть каркаса, первая внутренняя защитная панель и вторая внутренняя защитная панель имеют удлиненные направляющие отверстия, в которые проникает направляющий выступ.

15. Гибкий детектор рентгеновского излучения по п. 14, в котором внутренняя оконечная часть каркаса содержит:

основной корпус внутренней оконечной части каркаса, имеющий направляющий выступ;

крышку внутренней оконечной части каркаса, соединенную с основным корпусом внутренней оконечной части каркаса.
