Способ изготовления персонифицированного ортопедического кресла и персонифицированное ортопедическое кресло Российский патент 2025 года по МПК A61H1/02 A47C1/22 A61F5/01

Настоящее изобретение относится к ортопедии и может быть использовано для изготовления персонифицированного ортопедического кресла с целью профилактики дегенеративных изменений и болевого синдрома шейного, грудного и поясничного отделов позвоночника.

Физиологические изгибы позвоночника являются естественной адаптацией прямоходящего человека к вертикальной осевой нагрузке, и обеспечивает максимально эффективное распределение осевых нагрузок в шейном, грудном и поясничном отделах позвоночника для профилактики дегенеративных изменений и болевого синдрома во всех отделах позвоночника (Способ восстановления физиологических изгибов позвоночника, Гирченко Е.В. Патент на изобретение RU 2695585 C1, 24.07.2019. Заявка № 2018120932 от 06.06.2018).

В настоящее время боли в спине являются значимой медицинской и социальной проблемой, с которой в разные периоды жизни сталкиваются практически люди. В настоящее время хроническими болями в спине страдают около 90% людей по всему миру. Результаты крупномасштабных исследований ВОЗ свидетельствуют о том, что 28,4% населения развитых стран в возрасте 20-69 лет страдает периодическими болями в спине, т.е. болевой синдром приобретает затяжной характер, а 84% переживает относительно длительный эпизод боли в спине хотя бы раз в течение жизни, причем в большинстве случаев эпизоды боли в спине проходят в течение 1-2 недель, при этом хроническими болями страдает 4-10% людей. (Восстановление межпозвонковых дисков и лечение межпозвонковых грыж по методу внутренней локальной декомпрессии DRX в сочетании с технологиями нетракционного характера, Головина Т.В., Разумов А.Н. Журнал «Вопросы курортологии, физиотерапии и лечебной физической культуры», 2019, 2-2).

В настоящее время многие люди ведут сидячий образ жизни, гиподинамия стала нормой жизни. в этих условиях длительное сидение является одним из отягчающих факторов для людей с болями в пояснице и шее, а также является фактором развития данных патологий. (Патобиомеханика поясничного отдела позвоночника у пациентов с грыжами поясничных дисков (клиника, лечебная тактика), Новосельцев Святослав Валерьевич, 2012).

В последние годы по всему миру было предпринято много попыток разработать рабочее сидячее место, которое обеспечит комфорт при сидении и профилактику болей в пояснице и шее. Однако по сегодняшний день ни один из предложенных способов не обеспечивает длительное комфортное сидение, обеспечивающие снижение рисков проявлений дегенеративных изменений в позвоночнике и снижение рисков появления боли в спине, хотя такие попытки постоянно ведутся.

Известно техническое решение «Эргономичное кресло с индивидуальной настройкой опоры для спины пользователя» (RU197561). Однако это решение также имеет ряд недостатков: не учитываются изменяемые индивидуальные параметры; кресло не имеет подлокотников, что уменьшает количество точек опор сидящего и не обеспечивает функциональное положение плечевого сустава, модель серийная и в ней не предусмотрены варианты изменения формы сидения при пользовании им людей с разными антропометрическими данными.

Также известно изобретение «Ортопедический лечебно-восстановительный стул» (RU2297209), которое учитывает большое количество параметров для адаптации под конкретного пользователя. Однако известное решение имеет ряд недостатков: не учитываются многие антропометрические параметры сидящего; сложность системы настройки; крепление сидящего ремнями, что неудобно, ограничивает сидящего в движениях и не рассчитано, например, для офисной работы, не снимает нагрузку с опорных частей таза.

Известные технические решения не отвечают задачам персонификации конкретного ортопедического кресла с учетом антропометрических данных сидящего, что, в свою очередь, не обеспечивает оптимальную комбинацию параметров ортопедического кресла, обеспечивающих одновременно длительное комфортное сидение и профилактику болей в спине и шее.

Технической проблемой является необходимость разработки способа изготовления персонифицированного ортопедического кресла и персонифицированного ортопедического кресла, лишенных вышеприведенных недостатков.

Технический результат состоит в обеспечении возможности изготовления персонифицированного ортопедического кресла с учетом индивидуальных антропометрических параметров пользователя для правильного распределения осевой нагрузки в положении «сидя», оптимального для физиологических изгибов позвоночника положения и, соответственно, длительного комфортного сидения, что в целом способствует профилактике дегенеративных изменений и болевого синдрома в шейном, грудном и поясничном отделах позвоночника. Также технический результат состоит в обеспечении возможности длительного комфортного сидения и профилактики дегенеративных изменений и болевого синдрома в шейном, грудном и поясничном отделах позвоночника.

Технический результат достигается тем, что в рамках способа изготовления персонифицированного ортопедического кресла отмечают на теле человека или изображениях тела, полученных инструментальными методами исследований (Rg, КТ, МРТ и проч.), или его трехмерной модели, необходимые для антропометрических измерений точки ряда анатомических образований (ориентиров), от взаиморасположения которых рассчитывают антропометрические параметры, которые затем переносят в конструкцию персонифицированного ортопедического кресла;

определяют следующие анатомические ориентиры:

наиболее латеральная точка головки правой малоберцовой кости; наиболее латеральная точка головки левой малоберцовой кости; наиболее латеральная точка большого вертела правой бедренной кости; наиболее латеральная точка большого вертела левой бедренной кости; нижняя точка седалищного бугра правой седалищной кости; нижняя точка седалищного бугра левой седалищной кости; вершина правой верхней задней подвздошной ости; вершина левой верхней задней подвздошной ости; вершина остистого отростка пятого поясничного позвонка; вершина остистого отростка третьего поясничного позвонка; вершина остистого отростка двенадцатого грудного позвонка; вершина остистого отростка седьмого шейного позвонка; наиболее латеральная точка большого бугорка правой плечевой кости; наиболее латеральная точка большого бугорка левой плечевой кости; вершина правого локтевого отростка; вершина левого локтевого отростка; наиболее дистальная точка дистальной фаланги третьего пальца правой кисти; наиболее дистальная точка дистальной фаланги третьего пальца левой кисти,

после чего по полученным костным ориентирам определяют следующие антропометрические параметры:

расстояние от опоры (горизонтальной поверхности), на которой расположены подошвы стоп, до наиболее латеральной точки головки правой малоберцовой кости; расстояние от опоры (горизонтальной поверхности), на которой расположены подошвы стоп, до наиболее латеральной точки головки левой малоберцовой кости; расстояние между наиболее латеральными точками больших вертелов правой и левой бедренных костей; расстояние от наиболее латеральной точки головки правой малоберцовой кости до наиболее латеральной точкой большого вертела правой бедренной кости; расстояние от наиболее латеральной точки головки левой малоберцовой кости до наиболее латеральной точкой большого вертела левой бедренной кости; расстояние между нижними точками седалищных бугров; расстояние между нижней точкой седалищного бугра правой седалищной кости и вершиной правой верхней задней подвздошной ости; расстояние между нижней точкой седалищного бугра левой седалищной кости и вершиной левой верхней задней подвздошной ости; расстояние между вершиной остистого отростка пятого поясничного позвонка и вершиной остистого отростка двенадцатого грудного позвонка; длина перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; расстояние между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; расстояние между вершиной остистого отростка двенадцатого грудного позвонка и линией, соединяющей наиболее латеральные точки больших бугорков плечевых костей; расстояние между наиболее латеральными точками больших бугорков плечевых костей; расстояние между наиболее латеральной точкой большого бугорка правой плечевой кости и вершиной правого локтевого отростка; расстояние между наиболее латеральной точкой большого бугорка левой плечевой кости и вершиной левого локтевого отростка; расстояние между вершиной правого локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца правой кисти расстояние между вершиной левого локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца левой кисти,

затем изготавливают персонифицированное ортопедическое кресло с учетом следующих требований, принимая во внимание, что при отсутствии асимметрий конечностей по умолчанию используют параметры, собранные с правой стороны, однако при наличии таких асимметрий менее 2% от абсолютной величины в расчет берут среднюю арифметическую, а при наличии асимметрии более 2% берут большую величину:

высота расположения сиденья над полом соответствует расстоянию от опоры (пола), на которой расположены подошвы стоп, до наиболее латеральной точки головки правой (или левой) малоберцовой кости; глубина сиденья соответствует расстоянию от наиболее латеральной точки головки правой (или левой) малоберцовой кости до наиболее латеральной точки большого вертела правой (или левой) бедренной кости; ширина сиденья и спинки кресла в области таза соответствует расстоянию между наиболее латеральными точками больших вертелов правой и левой бедренных костей; высота расположения поясничной опоры соответствует расстоянию между нижней точкой седалищного бугра правой (или левой) седалищной кости и вершиной правой (или левой) верхней задней подвздошной ости; ширина выемки сиденья равна расстоянию между проекциями седалищных бугров минус 25%, а длина равна 25% от параметра глубины сиденья; высота поясничной опоры соответствует расстоянию между вершиной остистого отростка пятого поясничного позвонка и вершина остистого отростка двенадцатого грудного позвонка; глубина поясничного лордоза определяется как длина перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; высота грудной части спинки стула равна расстоянию между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; уровень расположения опоры плеч спинки кресла соответствует линии, соединяющей наиболее латеральные точки больших бугорков плечевых костей; ширина спинки кресла в области плечевых суставов равна расстоянию между наиболее латеральными точками больших бугорков плечевых костей; уровень расположения подлокотников кресла соответствует вершине правого (или левого) локтевого отростка и удален от точки расположения опоры плеч спинки кресла на расстояние, равное расстоянию между наиболее латеральной точкой большого бугорка правой (или левой) плечевой кости и вершиной правого (или левого) локтевого отростка; длина подлокотника соответствует расстоянию между вершиной правого (или левого) локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца правой (или левой) кисти.

Также технический результат достигается за счет того, что изготовленное с использованием способа персонифицированное ортопедическое кресло включает ножку с крестовиной, сиденье, спинку с подлокотниками, на спинке выполнена поясничная опора, которая расположена по всей ширине спинки, при этом высота расположения сиденья над полом соответствует расстоянию от опоры, на которой расположены подошвы стоп, до наиболее латеральной точки головки правой малоберцовой кости; глубина сиденья соответствует расстоянию от наиболее латеральной точки головки правой малоберцовой кости до наиболее латеральной точки большого вертела правой бедренной кости; ширина сиденья и спинки кресла в области таза соответствует расстоянию между наиболее латеральными точками больших вертелов правой и левой бедренных костей; высота расположения поясничной опоры соответствует расстоянию между нижней точкой седалищного бугра правой седалищной кости и вершиной правой верхней задней подвздошной ости; высота поясничной опоры соответствует расстоянию между вершиной остистого отростка пятого поясничного позвонка и вершина остистого отростка двенадцатого грудного позвонка; глубина поясничного лордоза определяется как длина перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; высота грудной части спинки стула равна расстоянию между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; уровень расположения опоры плеч спинки кресла соответствует линии, соединяющей наиболее латеральные точки больших бугорков плечевых костей; ширина спинки кресла в области плечевых суставов равна расстоянию между наиболее латеральными точками больших бугорков плечевых костей; уровень расположения подлокотников кресла соответствует вершине правого локтевого отростка; длина подлокотника соответствует расстоянию между вершиной соответствующего локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца соответствующей кисти.

Возможно выполнение сиденья кресла с выемкой, которая прилегает к спинке кресла, при этом ширина выемки равна расстоянию между проекциями седалищных бугров минус 25%, а длина минус 25% от параметра глубины сиденья.

На фигурах изображены:

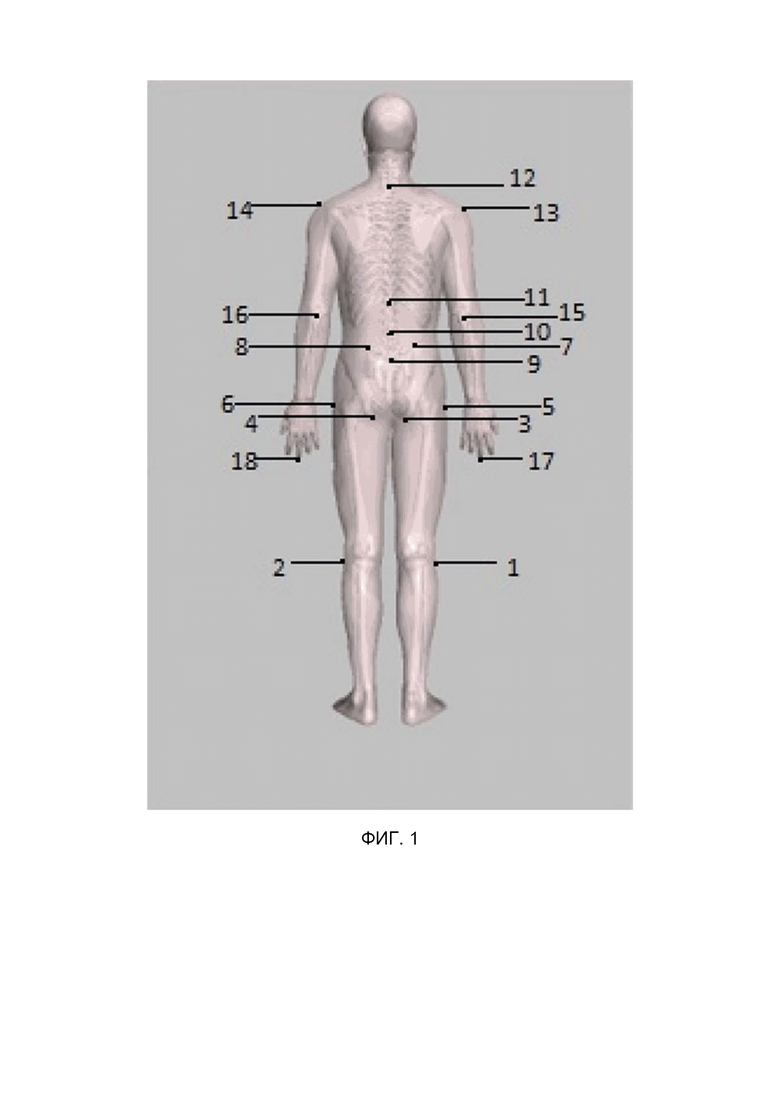

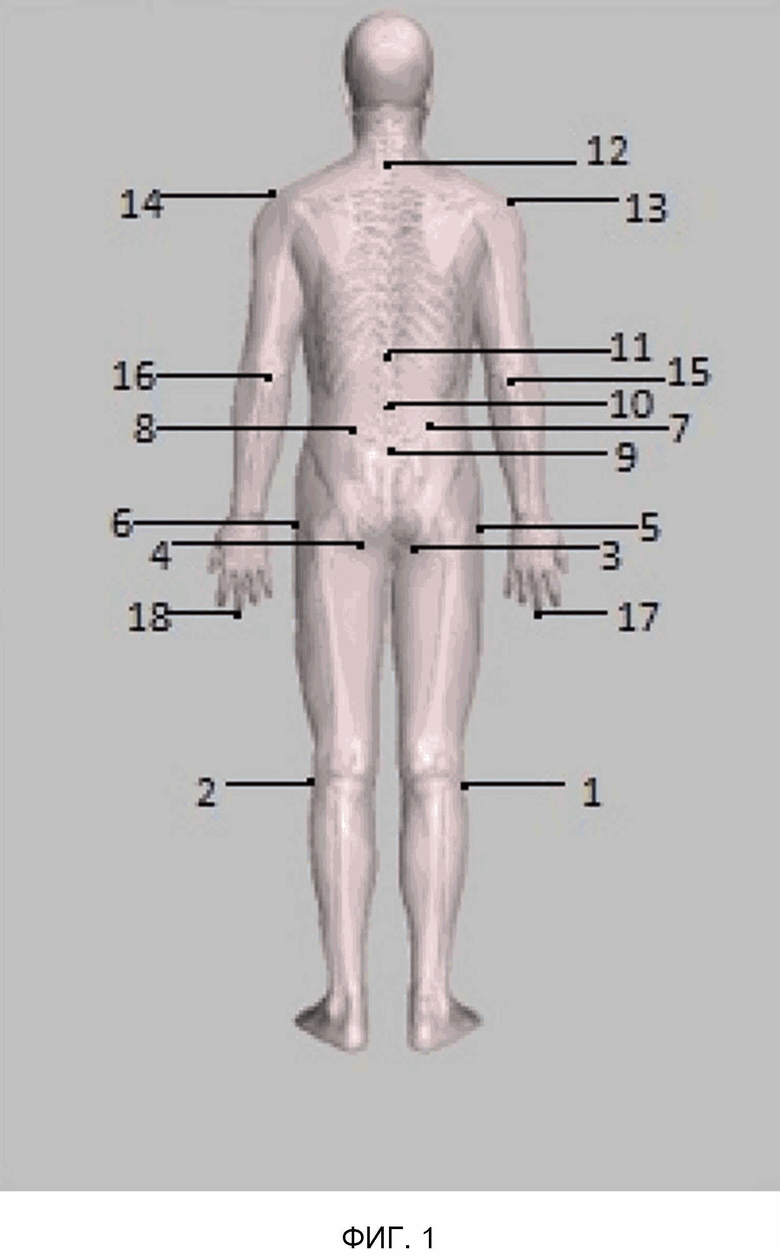

Фигура 1. Фигура человека, вид сзади. Показаны следующие анатомические ориентиры:

1 - Наиболее латеральная точка головки правой малоберцовой кости

2 - Наиболее латеральная точка головки левой малоберцовой кости

3 - Наиболее латеральная точка большого вертела правой бедренной кости

4 - Наиболее латеральная точка большого вертела левой бедренной кости

5 - Нижняя точка седалищного бугра правой седалищной кости

6 - Нижняя точка седалищного бугра левой седалищной кости

7 - Вершина правой верхней задней подвздошной ости

8 - Вершина левой верхней задней подвздошной ости

9 - Вершина остистого отростка пятого поясничного позвонка

10 - Вершина остистого отростка третьего поясничного позвонка

11 - Вершина остистого отростка двенадцатого грудного позвонка

12 - Вершина остистого отростка седьмого шейного позвонка

13 - Наиболее латеральная точка большого бугорка правой плечевой кости

14 - Наиболее латеральная точка большого бугорка левой плечевой кости

15 - Вершина правого локтевого отростка

16 - Вершина левого локтевого отростка

17 - Наиболее дистальная точка дистальной фаланги третьего пальца правой кисти

18 - Наиболее дистальная точка дистальной фаланги третьего пальца левой кисти

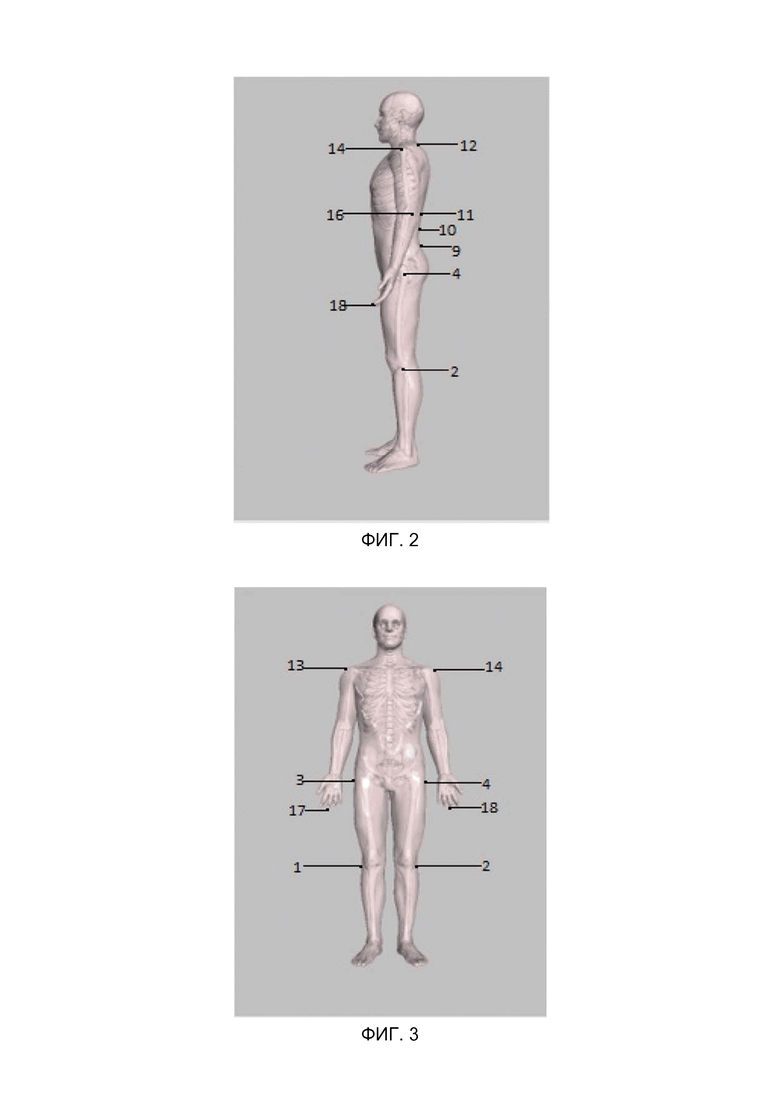

Фигура 2. Фигура человека, вид слева, где:

2 - Наиболее латеральная точка головки левой малоберцовой кости

4 - Наиболее латеральная точка большого вертела левой бедренной кости

9 - Вершина остистого отростка пятого поясничного позвонка

10 - Вершина остистого отростка третьего поясничного позвонка

11 - Вершина остистого отростка двенадцатого грудного позвонка

12 - Вершина остистого отростка седьмого шейного позвонка

14 - Наиболее латеральная точка большого бугорка левой плечевой кости

16 - Вершина левого локтевого отростка

18 - Наиболее дистальная точка дистальной фаланги третьего пальца левой кисти

Фигура 3. Фигура человека, вид спереди, где:

1 - Наиболее латеральная точка головки правой малоберцовой кости

2 - Наиболее латеральная точка головки левой малоберцовой кости

3 - Наиболее латеральная точка большого вертела правой бедренной кости

4 - Наиболее латеральная точка большого вертела левой бедренной кости

9 - Наиболее латеральная точка большого бугорка правой плечевой кости

10 - Наиболее латеральная точка большого бугорка левой плечевой кости

16 - Наиболее дистальная точка дистальной фаланги третьего пальца правой кисти

17 - Наиболее дистальная точка дистальной фаланги третьего пальца левой кисти

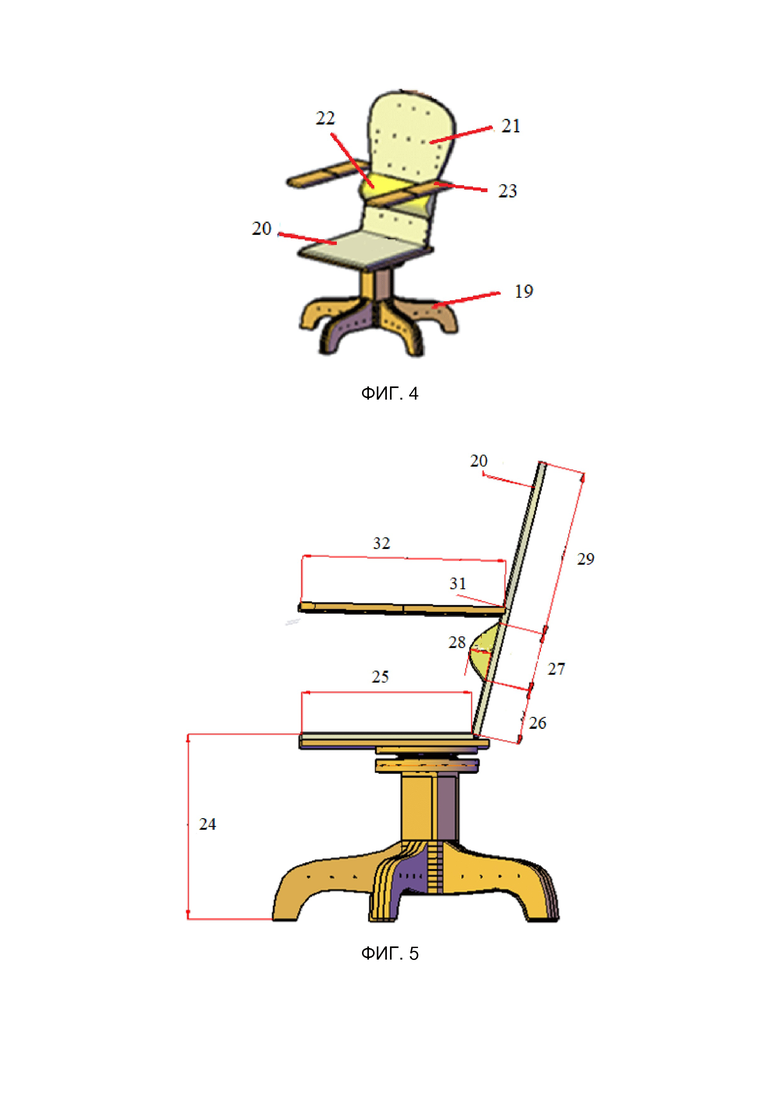

Фигура 4. Общий вид кресла (схема). Показаны следующие части кресла:

18 - Несущая ножка кресла с крестовиной

19 - Сиденье кресла

20 - Спинка кресла

21 - Поясничная опора

22 - Подлокотник

Фигура 5. Кресло, вид сбоку (схема). Показаны следующие параметры:

23 - Высота расположения сидения 20 кресла над полом (включает высоту несущей ножки с крестовиной и толщину сиденья)

24 - Глубина сиденья кресла 20

25 - Высота расположения поясничной опоры 22

26 - Высота поясничной опоры 22

27 - Толщина поясничной опоры 22

28 - Высота грудной части спинки стула 21

29 - Уровень расположения опоры плеча спинки 21 кресла

30 - Уровень расположения подлокотника 23 кресла

31 - Длина подлокотника 23 кресла

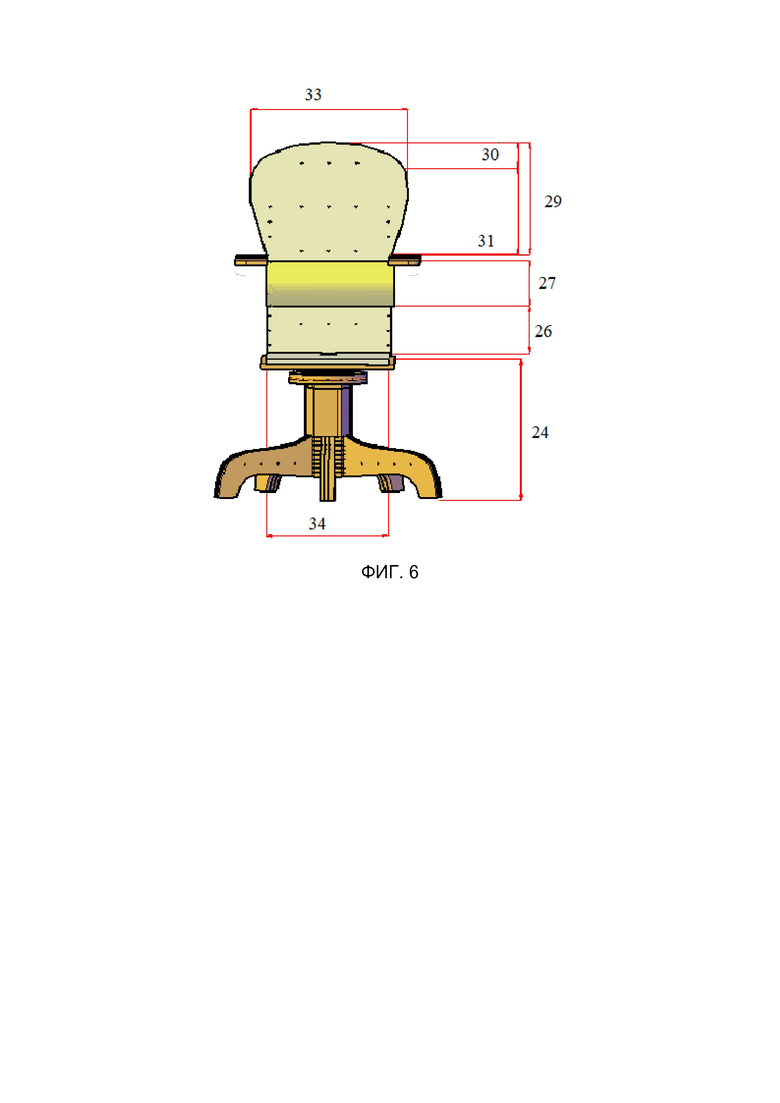

Фигура 6. Кресло, вид спереди (схема). Показаны следующие параметры:

24 - Высота расположения сидения 20 кресла над полом

26 - Высота расположения поясничной опоры 22

27 - Высота поясничной опоры 22

29 - Высота грудной части спинки 21 кресла

30 - Уровень расположения опоры плеча спинки 21 кресла

31 - Уровень расположения подлокотника 23 кресла

33 - Ширина спинки 21 кресла в области плечевых суставов

34 - Ширина сиденья 20 и спинки 21 кресла в области таза

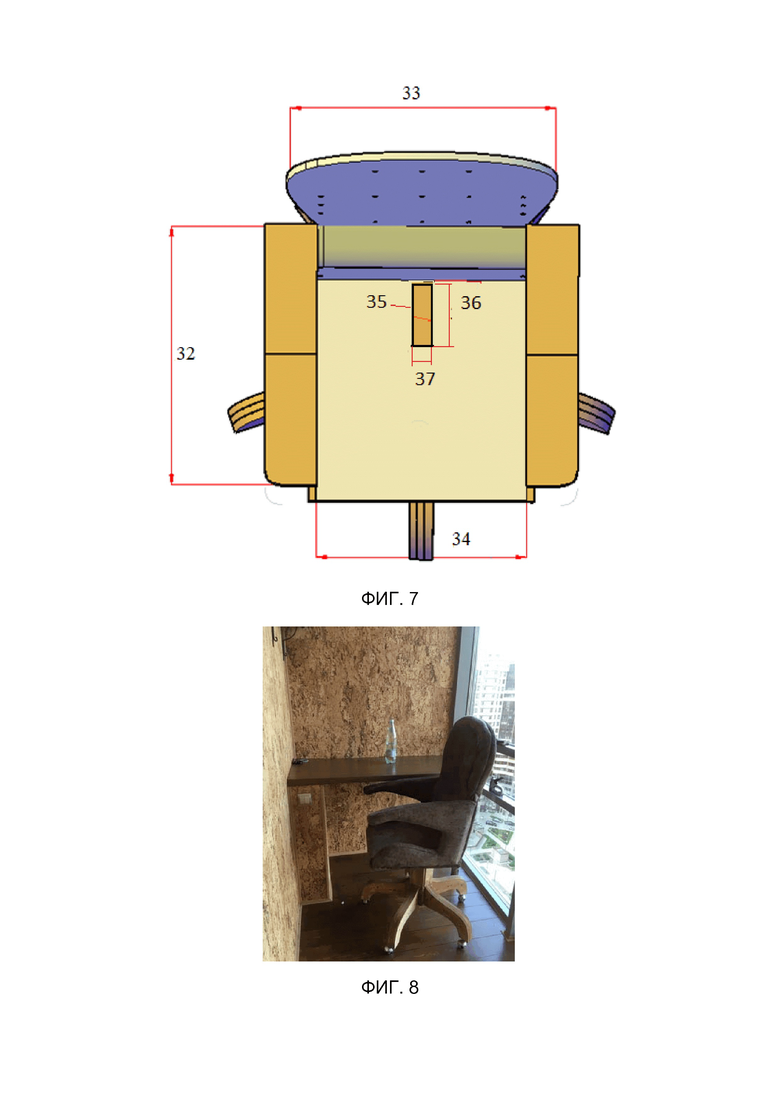

Фигура 7. Кресло, вид сверху (схема). Показаны следующие параметры:

32 - Длина подлокотника;

16 - Ширина спинки 21 кресла в области плечевых суставов

17 - Ширина сиденья 20 и спинки 21 кресла в области таза

35 - Выемка сиденья 20

36 - Длина выемки 35

37 - Ширина выемки 35

Фигура 8. Персонифицированное ортопедическое кресло.

Предложенный способ обеспечивает возможность изготовления персонифицированного ортопедического кресла с учетом антропометрических параметров пользователя. Изготовленное заявляемым способом кресло обеспечивает пользователю правильного распределения осевой нагрузки в положении «сидя», оптимального для физиологических изгибов позвоночника положения и, соответственно, длительного комфортного сидения, что в целом способствует профилактике дегенеративных изменений и болевого синдрома шейного, грудного и поясничного отделов позвоночника.

Способ обеспечивает изготовление офисного кресла, максимально адаптированного под конкретного пользователя, ведущего преимущественно сидячий образ жизни, для чего применяется заявленный алгоритм сбора и обработки антропометрических данных.

Заявляемый способ осуществляют в несколько этапов следующим образом.

Первый этап. Регистрация точек ориентиров.

Регистрация точек ориентиров может проводиться любым доступным способом.

Оптимальным методом регистрации ориентиров является метод компьютерной оптической топографии.

При этом исследование проводят в положении человека стоя спиной к измерительному комплексу. Для оценки необходимых антропометрических данных вводят точки - проекции костных ориентиров. Точки ориентиров отмечают непосредственно на трехмерной модели поверхности тела человека.

На трехмерной модели тела человека отмечают необходимые для антропометрических измерений точки проекций ряда анатомических образований (ориентиров):

Костные ориентиры, необходимые для сбора антропометрических данных (фиг. 1):

1 - Наиболее латеральная точка головки правой малоберцовой кости

2 - Наиболее латеральная точка головки левой малоберцовой кости

3 - Наиболее латеральная точка большого вертела правой бедренной кости

4 - Наиболее латеральная точка большого вертела левой бедренной кости

5 - Нижняя точка седалищного бугра правой седалищной кости

6 - Нижняя точка седалищного бугра левой седалищной кости

7 - Вершина правой верхней задней подвздошной ости

8 - Вершина левой верхней задней подвздошной ости

9 - Вершина остистого отростка пятого поясничного позвонка

10 - Вершина остистого отростка третьего поясничного позвонка

11 - Вершина остистого отростка двенадцатого грудного позвонка

12 - Вершина остистого отростка седьмого шейного позвонка

13 - Наиболее латеральная точка большого бугорка правой плечевой кости

14 - Наиболее латеральная точка большого бугорка левой плечевой кости

15 - Вершина правого локтевого отростка

16 - Вершина левого локтевого отростка

17 - Наиболее дистальная точка дистальной фаланги третьего пальца правой кисти

18 - Наиболее дистальная точка дистальной фаланги третьего пальца левой кисти

При регистрации ориентиров с помощью объективного физикального обследования ориентиры отмечаются непосредственно на коже, для чего используется маркер или иной способ разметки.

При регистрации ориентиров с помощью инструментальных методов исследования (Rg, КТ, МРТ и проч.), ориентиры отмечаются непосредственно на сканах.

Допустимо использовать любые другие методы регистрации ориентиров.

Допустимо использование комбинации методов регистрации ориентиров. Методы регистрации ориентиров выбирают из имеющихся в наличии.

Второй Этап. Обработка антропометрических параметров.

При использовании для регистрации точек ориентиров, например, метода компьютерной оптической топографии, точки ориентиров отмечают непосредственно на трехмерной модели поверхности тела человека.

После расположения ориентиров на 3D модели в полуавтоматическом режиме происходит измерение необходимых антропометрических данных по заранее прописанному алгоритму. В результате исследования получают числовые значения, которые учитывают в конструкции кресла.

• Расстояние от опоры (горизонтальной поверхности), на которой расположены подошвы стоп, до наиболее латеральной точки головки правой малоберцовой кости 1;

• Расстояние от опоры (горизонтальной поверхности), на которой расположены подошвы стоп, до наиболее латеральной точки головки левой малоберцовой кости 2;

• Расстояние между наиболее латеральной точки большого вертела правой бедренной кости 3 и наиболее латеральной точки большого вертела левой бедренной кости 4;

• Расстояние от наиболее латеральной точки головки правой малоберцовой кости 1 до наиболее латеральной точки большого вертела правой бедренной кости 3;

• Расстояние от наиболее латеральной точки головки левой малоберцовой кости 2 до наиболее латеральной точки большого вертела левой бедренной кости 4;

• Расстояние между нижней точкой седалищного бугра правой седалищной кости 5 и нижней точкой седалищного бугра левой седалищной кости 6;

• Расстояние то нижней точкой седалищного бугра правой седалищной кости 5 до вершины правой верхней задней подвздошной ости 7

• Расстояние от нижней точкой седалищного бугра левой седалищной кости 6 до вершины левой верхней задней подвздошной ости 8

• Расстояние от вершины остистого отростка пятого поясничного позвонка 9 до вершины остистого отростка двенадцатого грудного позвонка 11

• Длина перпендикуляра, отложенного от вершины остистого отростка третьего поясничного позвонка 10, расположенного на линии, соединяющей вершину остистого отростка пятого поясничного позвонка 9 и вершину остистого отростка двенадцатого грудного позвонка 11, до поверхности кожи спины

• Расстояние от вершины остистого отростка двенадцатого грудного позвонка 11 до вершины остистого отростка седьмого шейного позвонка 12

• Расстояние между вершиной остистого отростка двенадцатого грудного позвонка 11 и линией, соединяющей наиболее латеральную точку большого бугорка правой плечевой кости 13 и наиболее латеральную точку большого бугорка левой плечевой кости 14

• Расстояние между наиболее латеральной точкой большого бугорка правой плечевой кости 13 и наиболее латеральной точкой большого бугорка левой плечевой кости 14

• Расстояние от наиболее латеральной точки большого бугорка правой плечевой кости 13 до вершины правого локтевого отростка 15

• Расстояние от наиболее латеральной точки большого бугорка левой плечевой кости 14 до вершины левого локтевого отростка 16

• Расстояние от вершины правого локтевого отростка 15 до наиболее дистальной точки дистальной фаланги третьего пальца правой кисти 17

• Расстояние от вершины левого локтевого отростка 16 до наиболее дистальной точки дистальной фаланги третьего пальца левой кисти 18

При использовании физикального обследования антропометрические параметры могут быть получены посредством измерений параметров с помощью рулетки, или любого иного измерительного прибора.

При использовании инструментальных методов исследования (Rg, КТ, МРТ и проч.) антропометрические параметры могут быть получены посредством измерений непосредственно на сканах с учетом масштаба сканов.

Третий Этап. Создание пространственной модели кресла, основанной на антропометрических данных в компьютерной программе.

Для проектирования может быть использовано программное обеспечение AutoCAD от Autodesk для трехмерного компьютерного моделирования. При этом допустимо использование и другого программного обеспечения для трехмерного моделирования.

Указанные антропометрические данные применяют для построения модели кресла, учитывая, что при отсутствии асимметрий конечностей по умолчанию используются параметры, собранные с правой стороны, однако при наличии таких асимметрий менее 2% от абсолютной величины в расчет берется средняя арифметическая, а при наличии асимметрии более 2% берется большая величина:

• Высота расположения 24 сиденья 20 соответствует расстоянию от опоры (пола), на которой расположены подошвы стопы, до наиболее латеральной точки головки правой малоберцовой кости 1;

• Глубина 25 сиденья 20 соответствует расстоянию от наиболее латеральной точки головки правой малоберцовой кости 1 до наиболее латеральной точки большого вертела правой бедренной кости 3;

• Ширина 34 сиденья 20 и спинки 21 кресла в области таза соответствует расстоянию между наиболее латеральной точкой большого вертела правой бедренной кости 3 и наиболее латеральной точкой большого вертела левой бедренной кости 4;

• Ширина 37 выемки 35 сиденья 20 соответствует расстоянию между нижней точкой седалищного бугра правой седалищной кости 5 и нижней точкой седалищного бугра левой седалищной кости 6 за вычетом 25% этого расстояния;

• Длина 36 выемки 35 сиденья 20 соответствует 25% глубины сиденья;

• Высота расположения 26 поясничной опоры 22 соответствует расстоянию от нижней точки седалищного бугра правой седалищной кости 5 до вершины правой верхней задней подвздошной ости 7;

• Высота 27 поясничной опоры 22 соответствует расстоянию от вершины остистого отростка пятого поясничного позвонка 9 до вершины остистого отростка двенадцатого грудного позвонка 11;

• Глубина поясничного лордоза определяется как длина перпендикуляра, отложенного от вершины остистого отростка третьего поясничного позвонка 10, расположенного на линии, соединяющей вершину остистого отростка пятого поясничного позвонка 9 и вершину остистого отростка двенадцатого грудного позвонка 11, до поверхности кожи спины;

• Высота грудной части 29 спинки 21 кресла равна расстоянию от вершины остистого отростка двенадцатого грудного позвонка 11 до вершины остистого отростка седьмого шейного позвонка 12;

• Уровень расположения опоры плеч 30 спинки 21 кресла соответствует проекции линии, соединяющей наиболее латеральную точку большого бугорка правой плечевой кости 13 и наиболее латеральную точку большого бугорка левой плечевой кости 14;

• Ширина 33 спинки 21 кресла в области плечевых суставов равна расстоянию между наиболее латеральной точкой большого бугорка правой плечевой кости 13 и наиболее латеральной точкой большого бугорка левой плечевой кости 14;

• Уровень расположения 31 подлокотников 23 кресла соответствует вершине правого локтевого отростка 15;

• Длина 32 подлокотника 23 соответствует расстоянию от вершины правого локтевого отростка 15 до наиболее дистальной точки дистальной фаланги третьего пальца правой кисти 17.;

• При необходимости наличия выемки 35 сиденья, она расположена по центру сиденья, прилегая к спинке кресла, при этом ширина 37 выемки 35 равна расстоянию между проекциями седалищных бугров минус 25%, а длина 36 выемки 35 минус 25% от параметра глубины сиденья.

Четвертый Этап. Изготовление кресла.

В конструкции изготовленного заявляемым способом персонифицированного ортопедического кресла учтены индивидуальные антропометрические данные сидящего:

рост, длина правой голени, длина левой голени, длина правого бедра, длина левого бедра, ширина таза, расположение между седалищными буграми, расположение копчиковых позвонков, высота таза, высота поясничного лордоза, глубина поясничного лордоза, длина позвоночника, ширина плечевого пояса, длина правого плеча, длина левого плеча, длина правых предплечья и кисти, длина левых предплечья и кисти.

Учет данных антропометрии сидящего позволяет создать индивидуальное адаптированное под конкретного пользователя кресло, учитывающее ряд конструктивных параметров, таких как: высота расположения сиденья, ширина и длина сиденья, ширина и длина выемки сиденья, высота расположения поясничного валика, длина и глубина поясничного валика, ширина спинки кресла, уровень расположения подлокотников, длина подлокотников.

В конструкции кресла учтено, что сиденье расположено параллельно земле. При использовании кресла допустимо использовать подголовник. При проектировании кресла допустимо использовать выемку сиденья, которая прилегает к спинке кресла. Также в конструкции допустимо использование механизма регулировки угла наклона спинки кресла. Подголовник, выемка для копчика и механизм регулировки угла наклона спинки кресла могут как не использоваться, так и применяться с целью комфортного положения сидящего.

Персонифицированное ортопедическое кресло изготавливают с учетом следующих требований, принимая во внимание, что при отсутствии асимметрий конечностей по умолчанию используют параметры, собранные с правой стороны, однако при наличии таких асимметрий менее 2% от абсолютной величины в расчет берут среднюю арифметическую, а при наличии асимметрии более 2% берут большую величину:

высота расположения сиденья над полом соответствует расстоянию от опоры (пола), на которой расположены подошвы стоп, до наиболее латеральной точки головки правой (или левой) малоберцовой кости; глубина сиденья соответствует расстоянию от наиболее латеральной точки головки правой (или левой) малоберцовой кости до наиболее латеральной точки большого вертела правой (или левой) бедренной кости; ширина сиденья и спинки кресла в области таза соответствует расстоянию между наиболее латеральными точками больших вертелов правой и левой бедренных костей; высота расположения поясничной опоры соответствует расстоянию между нижней точкой седалищного бугра правой (или левой) седалищной кости и вершиной правой (или левой) верхней задней подвздошной ости; ширина выемки сиденья равна расстоянию между проекциями седалищных бугров минус 25%, а длина равна 25% от параметра глубины сиденья; высота поясничной опоры соответствует расстоянию между вершиной остистого отростка пятого поясничного позвонка и вершина остистого отростка двенадцатого грудного позвонка; глубина поясничного лордоза определяется как длина перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; высота грудной части спинки стула равна расстоянию между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; уровень расположения опоры плеч спинки кресла соответствует линии, соединяющей наиболее латеральные точки больших бугорков плечевых костей; ширина спинки кресла в области плечевых суставов равна расстоянию между наиболее латеральными точками больших бугорков плечевых костей; уровень расположения подлокотников кресла соответствует вершине правого (или левого) локтевого отростка и удален от точки расположения опоры плеч спинки кресла на расстояние, равное расстоянию между наиболее латеральной точкой большого бугорка правой (или левой) плечевой кости и вершиной правого (или левого) локтевого отростка; длина подлокотника соответствует расстоянию между вершиной правого (или левого) локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца правой (или левой) кисти.

Кресло состоит из ножки с крестовиной 19, сиденья 20, спинки 21 с подлокотниками 23 и поясничной опорой 22. Поясничная опора 22 расположена по всей ширине спинки 21, соответственно, длина поясничной опоры 22 и ширина спинки 21 совпадают. Ширина сиденья 20 и спинки 21 кресла в области перехода сиденья 20 в спинку 21 совпадают. Высота (длина) спинки 21, начиная от сиденья 20, складывается из высоты расположения поясничной опоры 22, высоты (ширины) собственно поясничной опоры 22 и высоты грудной части 29 спинки 21. Уровень расположения опоры плеч 30 спинки 21 кресла соответствует проекции линии, соединяющей наиболее латеральную точку большого бугорка правой плечевой кости 13 и наиболее латеральную точку большого бугорка левой плечевой кости 14. Подлокотники 23 расположены параллельно сиденью 20 на правом и левом краю спинки 21 кресла, причем уровень расположения подлокотников 31 кресла соответствует вершине правого локтевого отростка 15 (правый подлокотник) и вершине левого локтевого отростка 16 (левый подлокотник). Спинка 21 и сиденье 20 могут быть соединены шарнирным механизмом с упором положения (на фигурах не показан).

Также сиденье 20 кресла может иметь выемку 35, которая прилегает к спинке 21 кресла, при этом ширина 37 выемки 35 равна расстоянию между проекциями седалищных бугров минус 25%, а длина 36 выемки - минус 25% от параметра глубины сиденья. Выемка 25 может быть необходима для снижения давления на копчик, а также для уменьшения дискомфорта промежности при сидении.

Также спинка сверху может иметь крепление подголовника (на фигурах не показано), например, ленты Velcro, или иметь пазы для жесткой фиксации подголовника, или любой иной способ крепления. Использование подголовника возможно для комфорта сидящего, при этом может использоваться любой стандартный подголовник.

Кресло может состоять из серийно изготовленных запчастей. Например, ножка с крестовиной может быть заменена на газлифт со стандартной крестовиной.

Кресло изготавливают на основе построения модели, описанной выше, из любого пригодного материала, например, из фанеры, с помощью фрезерного станка или других материалов другим промышленным способом (из натурального дерева, ДСП, ротанга, синтетических материалов).

В конструкции кресла учтено, что сиденье располагается параллельно земле.

Для достижения комфорта сидящего допустимо использование любого стандартного механизма регулировки угла наклона спинки кресла.

Для поддержания эстетической компоненты готовое кресло может быть обшито любыми обивочными материалами. Для удобства постоянного использования кресло может быть обито мягким материалом с эластичными или упругими свойствами натурального или искусственного происхождения, в том числе мягкой пенополиуретановой пеной (поролон), а также любым другим синтетическим или натуральным материалом (ватин, войлок, синтепон и проч.).

При расчете параметров для изготовления кресла, полученных методом видеофиксации с сенсором глубины с возможностью построения 3D модели, допустимо изменение исходных расчетных данных в пределах +/-1% от измеренной длины без нарушения конструктива заявленного изобретения.

Заявляемое изобретение поясняется чертежами, где на фиг. 1, 2 и 3 представлен аватар человека (схема) с указанными анатомическими ориентирами в виде сзади, слева и спереди, на фиг. 4 приведено изготовленное заявляемым способом кресло в общем виде (схема), на фиг. 5, 6 и 7 представлены кресло в виде сбоку, спереди и сверху (схема), а на фиг.8 представлено готовое кресло.

Заявляемое изобретение поясняется примерами.

Пример 1.

Пациент К, 39 лет, рост 189см с преимущественно сидячим образом жизни (разработчик ПО, IT) с диагнозом ДДЗП, вертеброгенная люмбалгия, торакалгия, цервикалгия с нарушением статики и мышечно-тоническим болевым синдромом При длительном сидении на работе пациент начинал испытывать сначала дискомфорт, а затем боли в поясничном и грудном отделе позвоночника (субъективная оценка 7 баллов по ВАШ), а также появление болей в шейном отделе позвоночника к концу рабочего дня. Пациенту не удалось подобрать серийное комфортное кресло для работы, а проведенные курсы комплексного консервативного лечения болей позвоночника, включающие инфузионную терапию, физиотерапевтическое лечение, курсы массажа и мануальной терапии не приносили стабильного длительного эффекта, и с целью профилактики дегенеративных изменений и лечения болевого синдрома шейного, грудного и поясничного отделов позвоночника он обратился с просьбой об изготовлении для него персонифицированного ортопедического кресла.

С помощью системы трехмерного сканирования Бодисканер Биокинект Неврокор с использованием сессии в 1 мин, при сканировании исследуемого в полный рост в нижнем белье со спины, была получена трехмерную модель поверхности тела пациента, после чего с использованием ориентиров были получены следующие антропологические параметры:

высота расположения сиденья от опоры (пола), на которой расположены подошвы стопы, до наиболее латеральной точки головки правой малоберцовой кости - 535,5мм; расстояние между наиболее латеральной точкой большого вертела правой бедренной кости и наиболее латеральной точкой большого вертела левой бедренной кости - 412мм; расстояние от наиболее латеральной точки головки правой малоберцовой кости до наиболее латеральной точки большого вертела правой бедренной кости - 438мм; расстояние то нижней точкой седалищного бугра правой седалищной кости до вершины правой верхней задней подвздошной ости - 140мм; расстояние от вершины остистого отростка пятого поясничного позвонка до вершины остистого отростка двенадцатого грудного позвонка - 150мм; длина перпендикуляра, отложенного от вершины остистого отростка третьего поясничного позвонка, расположенного на линии, соединяющей вершину остистого отростка пятого поясничного позвонка и вершину остистого отростка двенадцатого грудного позвонка, до поверхности кожи спины - 45 мм; расстояние от вершины остистого отростка двенадцатого грудного позвонка до вершины остистого отростка седьмого шейного позвонка - 427мм; расстояние от наиболее латеральной точки большого бугорка правой плечевой кости до наиболее латеральной точки большого бугорка левой плечевой кости - 491мм; расстояние между вершиной остистого отростка двенадцатого грудного позвонка и линией, соединяющей наиболее латеральную точку большого бугорка правой плечевой кости и наиболее латеральную точку большого бугорка левой плечевой кости - 348мм; расстояние от наиболее латеральной точки большого бугорка правой плечевой кости до вершины правого локтевого отростка - 305мм; расстояние от вершины правого локтевого отростка до наиболее дистальной точки дистальной фаланги третьего пальца правой кисти - 512 мм.

Далее с помощью программы AutoCAD от Autodesk была получена модель кресла, а затем изготовлено кресло со следующими параметрами:

• Высота расположения сиденья над полом - 536мм.

• Глубина сиденья - 438мм.

• Ширина сиденья и спинки кресла в области таза - 416мм.

• Высота расположения поясничной опоры -140мм.

• Высота поясничной опоры - 150мм.

• Толщина поясничной опоры - 45мм.

• Высота грудной части спинки стула - 430мм.

• Ширина спинки кресла в области плечевых суставов - 492мм.

• Уровень расположения опоры плеч спинки кресла - 348мм.

• Уровень расположения подлокотников кресла - 305мм.

• Длина подлокотника - 512мм.

Пациент использовал данное кресло в повседневной работе за компьютером в течение 2 месяцев и отметил уменьшение интенсивности болевого синдрома в поясничном и грудном отделе позвоночника, и увеличение времени сидения до появления болевого синдрома, а также уменьшение болей в шейном отделе позвоночника. В ходе наблюдения в течение 6 месяцев было выявлено следующее: уменьшение частоты обращения за медицинской помощью при появлении боли, улучшение общего самочувствия пациента, при этом субъективная оценка боли по ВАШ при длительном сидении изменилась с 7 баллов до 3, при этом оценка качества жизни повысилась. Дополнительные исследования в срок 2 и 6 месяцев не выполнялись.

Пример 2.

Пациентка Т, 34 лет, рост 174см, 62 кг с преимущественно сидячим образом жизни (руководитель финансового отдела) с диагнозом ДДЗП, вертеброгенная люмбалгия с нарушением статики и мышечно-тоническим болевым синдромом. Субъективно пациентка отмечала перекос таза в фронтальной плоскости, укорочение левой конечности. На работе при длительном сидении пациентка испытывала боли в поясничном отделе позвоночника, что стало сказываться на результатах ее работы. Субъективная оценка боли по ВАШ - 6 баллов. Пациентка стала использовать дополнительную опору под поясничный отдел позвоночника, однако удобную подушку подобрать не удалось. Пациентка самостоятельно выполнила МРТ - признаки ДДЗП в виде снижения высоты межпозвонковых дисков, нарушение статики в поясничном отделе позвоночника в виде выпрямления поясничного лордоза, протрузии L4-L4 и L5-S1 без компрессии спиномозговых корешков. После консультации пациентке было рекомендована телерентгенометрия нижних конечностей для выявления перекоса таза и укорочения конечности, однако после выполнения исследования анатомическое укорочение конечности выявлено не было. Пациентке было рекомендована симптоматическая терапия, а также курс мануальной терапии и рекомендована ЛФК. По окончания лечения пациентка отметила значительное улучшение состояния, однако эффект сохранялся в течение 2х недель, после чего постепенно болевой синдром при сидении стал возвращаться. Пациентке было предложено создать персонифицированное ортопедическое кресло.

По причине того, что у пациентки на момент создания персонифицированного ортопедического кресла уже были некоторые исследования, регистрация точек ориентиров и обработка антропометрических параметров производилась с помощью комбинации методов телеренгенометрии, МРТ и компьютерной оптической топографии.

Точки ориентиров, полученные с помощью телерентгеномериии нижних конечностей:

• Наиболее латеральная точка головки правой малоберцовой кости

• Наиболее латеральная точка головки левой малоберцовой кости

• Наиболее латеральная точка большого вертела правой бедренной кости

• Наиболее латеральная точка большого вертела левой бедренной кости

• Нижняя точка седалищного бугра правой седалищной кости

• Нижняя точка седалищного бугра левой седалищной кости

• Вершина правой верхней задней подвздошной ости

• Вершина левой верхней задней подвздошной ости

Точки ориентиров, полученные с помощью МРТ поясничного отдела позвоночника:

• Вершина остистого отростка пятого поясничного позвонка

• Вершина остистого отростка третьего поясничного позвонка

• Вершина остистого отростка двенадцатого грудного позвонка

Точки ориентиров, полученные с помощью компьютерной оптической топографии:

• Вершина остистого отростка седьмого шейного позвонка

• Наиболее латеральная точка большого бугорка правой плечевой кости

• Наиболее латеральная точка большого бугорка левой плечевой кости

•Вершина правого локтевого отростка

• Вершина левого локтевого отростка

• Наиболее дистальная точка дистальной фаланги третьего пальца правой кисти

• Наиболее дистальная точка дистальной фаланги третьего пальца левой кисти

Далее были получены следующие антропологические параметры:

высота расположения сиденья от опоры (пола), на которой расположены подошвы стопы, до наиболее латеральной точки головки правой малоберцовой кости - 484 мм; расстояние между наиболее латеральной точкой большого вертела правой бедренной кости и наиболее латеральной точкой большого вертела левой бедренной кости - 426мм; расстояние от наиболее латеральной точки головки правой малоберцовой кости до наиболее латеральной точки большого вертела правой бедренной кости - 451мм; расстояние между нижней точкой седалищного бугра правой седалищной кости и нижней точкой седалищного бугра левой седалищной кости - 114 мм; расстояние то нижней точкой седалищного бугра правой седалищной кости до вершины правой верхней задней подвздошной ости - 128мм; расстояние от вершины остистого отростка пятого поясничного позвонка до вершины остистого отростка двенадцатого грудного позвонка - 140мм; глубина поясничного лордоза определяется как длина перпендикуляра, отложенного от вершины остистого отростка третьего поясничного позвонка, расположенного на линии, соединяющей вершину остистого отростка пятого поясничного позвонка и вершину остистого отростка двенадцатого грудного позвонка, до поверхности кожи спины - 31 мм; расстояние от вершины остистого отростка двенадцатого грудного позвонка до вершины остистого отростка седьмого шейного позвонка - 403мм; расстояние между вершиной остистого отростка двенадцатого грудного позвонка и линией, соединяющей наиболее латеральную точку большого бугорка правой плечевой кости и наиболее латеральную точку большого бугорка левой плечевой кости - 336 мм; расстояние от наиболее латеральной точки большого бугорка правой плечевой кости до наиболее латеральной точки большого бугорка левой плечевой кости - 472мм; расстояние от наиболее латеральной точки большого бугорка правой плечевой кости до вершины правого локтевого отростка - 298мм; расстояние от вершины правого локтевого отростка до наиболее дистальной точки дистальной фаланги третьего пальца правой кисти - 498 мм.

Далее с помощью программы AutoCAD от Autodesk была получена модель кресла, а затем изготовлено кресло со следующими параметрами:

• Высота расположения сиденья над полом - 484мм.

• Глубина сиденья - 451мм.

• Ширина сиденья и спинки кресла в области таза - 426мм.

• Выемка сиденья: длина - 113мм, ширина - 85мм.

• Высота расположения поясничной опоры - 128мм.

• Высота поясничной опоры - 140мм.

• Толщина поясничной опоры - 31мм.

• Высота грудной части спинки стула - 403мм.

• Уровень расположения опоры плеч спинки кресла - 67мм.

• Ширина спинки кресла в области плечевых суставов - 472мм.

• Уровень расположения подлокотников кресла - 298мм.

• Длина подлокотника - 500мм.

Пациентка использовала персонифицированное кресло в работе непрерывно в течение 2 месяцев, и отметила у себя уменьшение интенсивности боли в спине (субъективная оценка боли по ВАШ - 1 балл, однако пациентка отмечала увеличение интенсивности боли к концу рабочего дня до 3 баллов). Пациентке было рекомендовано дополнительно пройти курс ЛФК.

Группа изобретений относится к медицинской технике, а именно к способу изготовления персонифицированного ортопедического кресла и персонифицированному ортопедическому креслу, изготовленному с использованием способа. В способе отмечают точки анатомических ориентиров и получают анатомические ориентиры. Затем по полученным анатомическим ориентирам получают антропометрические параметры. При отсутствии асимметрий длин конечностей используют антропометрические параметры, собранные с правой стороны. При наличии асимметрий длин конечностей менее 2% от абсолютной величины в расчет берут среднюю арифметическую антропометрических параметров. При наличии асимметрий длин конечностей более 2% в расчет берут большую величину антропометрических параметров. Затем изготавливают персонифицированное ортопедическое кресло с использованием полученных антропометрических параметров. Персонифицированное кресло получено с использованием полученных антропометрических параметров и включает ножку с крестовиной, сиденье, спинку с подлокотниками. На спинке выполнена поясничная опора, расположенная по всей ширине спинки. Технический результат состоит в обеспечении возможности изготовления персонифицированного ортопедического кресла с учетом индивидуальных антропометрических параметров пользователя для правильного распределения осевой нагрузки в положении «сидя», оптимального для физиологических изгибов позвоночника положения и, соответственно, длительного комфортного сидения. 2 н. и 1 з.п. ф-лы, 8 ил.

1. Способ изготовления персонифицированного ортопедического кресла, в котором отмечают на теле человека, или на изображениях тела человека, или на трехмерной модели тела человека точки анатомических ориентиров, получают анатомические ориентиры: наиболее латеральная точка головки правой малоберцовой кости; наиболее латеральная точка головки левой малоберцовой кости; наиболее латеральная точка большого вертела правой бедренной кости; наиболее латеральная точка большого вертела левой бедренной кости; нижняя точка седалищного бугра правой седалищной кости; нижняя точка седалищного бугра левой седалищной кости; вершина правой верхней задней подвздошной ости; вершина левой верхней задней подвздошной ости; вершина остистого отростка пятого поясничного позвонка; вершина остистого отростка третьего поясничного позвонка; вершина остистого отростка двенадцатого грудного позвонка; вершина остистого отростка седьмого шейного позвонка; наиболее латеральная точка большого бугорка правой плечевой кости; наиболее латеральная точка большого бугорка левой плечевой кости; вершина правого локтевого отростка; вершина левого локтевого отростка; наиболее дистальная точка дистальной фаланги третьего пальца правой кисти; наиболее дистальная точка дистальной фаланги третьего пальца левой кисти, затем по полученным анатомическим ориентирам получают антропометрические параметры: расстояние от опоры, на которой расположены подошвы стоп, до наиболее латеральной точки головки правой малоберцовой кости; расстояние от опоры, на которой расположены подошвы стоп, до наиболее латеральной точки головки левой малоберцовой кости; расстояние между наиболее латеральными точками больших вертелов правой и левой бедренных костей; расстояние от наиболее латеральной точки головки правой малоберцовой кости до наиболее латеральной точки большого вертела правой бедренной кости; расстояние от наиболее латеральной точки головки левой малоберцовой кости до наиболее латеральной точки большого вертела левой бедренной кости; расстояние между нижними точками седалищных бугров; расстояние между нижней точкой седалищного бугра правой седалищной кости и вершиной правой верхней задней подвздошной ости; расстояние между нижней точкой седалищного бугра левой седалищной кости и вершиной левой верхней задней подвздошной ости; расстояние между вершиной остистого отростка пятого поясничного позвонка и вершиной остистого отростка двенадцатого грудного позвонка; длину перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; расстояние между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; расстояние между вершиной остистого отростка двенадцатого грудного позвонка и линией, соединяющей наиболее латеральные точки больших бугорков плечевых костей; расстояние между наиболее латеральными точками больших бугорков плечевых костей; расстояние между наиболее латеральной точкой большого бугорка правой плечевой кости и вершиной правого локтевого отростка; расстояние между наиболее латеральной точкой большого бугорка левой плечевой кости и вершиной левого локтевого отростка; расстояние между вершиной правого локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца правой кисти; расстояние между вершиной левого локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца левой кисти; при этом при отсутствии асимметрий длин конечностей используют антропометрические параметры, собранные с правой стороны, при наличии асимметрий длин конечностей менее 2% от абсолютной величины в расчет берут среднюю арифметическую антропометрических параметров, а при наличии асимметрий длин конечностей более 2% в расчет берут большую величину антропометрических параметров, затем изготавливают персонифицированное ортопедическое кресло с использованием полученных антропометрических параметров, с высотой расположения сиденья над полом, соответствующей расстоянию от опоры, на которой расположены подошвы стоп, до наиболее латеральной точки головки малоберцовой кости; с глубиной сиденья, соответствующей расстоянию от наиболее латеральной точки головки малоберцовой кости до наиболее латеральной точки большого вертела бедренной кости; с шириной сиденья и спинки кресла в области таза, соответствующей расстоянию между наиболее латеральными точками больших вертелов бедренных костей; с высотой расположения поясничной опоры, соответствующей расстоянию между нижней точкой седалищного бугра седалищной кости и вершиной верхней задней подвздошной ости; с шириной выемки сиденья, равной расстоянию между проекциями седалищных бугров минус 25% расстояния между проекциями седалищных бугров, и длиной выемки сиденья, равной 25% глубины сиденья; с высотой поясничной опоры, соответствующей расстоянию между вершиной остистого отростка пятого поясничного позвонка и вершиной остистого отростка двенадцатого грудного позвонка; с глубиной поясничного лордоза, определенного как длина перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; с высотой грудной части спинки стула, равной расстоянию между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; с уровнем расположения опоры плеч спинки кресла, соответствующим линии, соединяющей наиболее латеральные точки больших бугорков плечевых костей; с шириной спинки кресла в области плечевых суставов, равной расстоянию между наиболее латеральными точками больших бугорков плечевых костей; с уровнем расположения подлокотников кресла, соответствующим вершине локтевого отростка; с длиной подлокотника, соответствующей расстоянию между вершиной локтевого отростка и наиболее дистальной точкой третьего пальца правой кисти.

2. Способ по п. 1, в котором изображения тела человека получены инструментальными методами исследований.

3. Персонифицированное ортопедическое кресло, изготовленное с использованием способа по п. 1, включающее ножку с крестовиной, сиденье, спинку с подлокотниками, при этом на спинке выполнена поясничная опора, расположенная по всей ширине спинки, причем высота расположения сиденья над полом соответствует расстоянию от опоры, на которой расположены подошвы стоп, до наиболее латеральной точки головки правой малоберцовой кости; глубина сиденья соответствует расстоянию от наиболее латеральной точки головки правой малоберцовой кости до наиболее латеральной точки большого вертела правой бедренной кости; ширина сиденья и спинки кресла в области таза соответствует расстоянию между наиболее латеральными точками больших вертелов правой и левой бедренных костей; высота расположения поясничной опоры соответствует расстоянию между нижней точкой седалищного бугра правой седалищной кости и вершиной правой верхней задней подвздошной ости; высота поясничной опоры соответствует расстоянию между вершиной остистого отростка пятого поясничного позвонка и вершиной остистого отростка двенадцатого грудного позвонка; глубина поясничного лордоза определена как длина перпендикуляра, отложенного от проекции позвонка L3 на линии, соединяющей вершины остистых отростков отростка пятого поясничного и двенадцатого грудного позвонков, до поверхности кожи спины; высота грудной части спинки стула равна расстоянию между вершиной остистого отростка двенадцатого грудного позвонка и вершиной остистого отростка седьмого шейного позвонка; уровень расположения опоры плеч спинки кресла соответствует линии, соединяющей наиболее латеральные точки больших бугорков плечевых костей; ширина спинки кресла в области плечевых суставов равна расстоянию между наиболее латеральными точками больших бугорков плечевых костей; уровень расположения подлокотников кресла соответствует вершине правого локтевого отростка; длина подлокотника соответствует расстоянию между вершиной соответствующего локтевого отростка и наиболее дистальной точкой дистальной фаланги третьего пальца правой кисти.
