Устройство для защиты паха с бронезащитой Российский патент 2025 года по МПК F41H1/02

Описание патента на изобретение RU2835403C1

Изобретение относится к средствам индивидуальной защиты от поражения, осколками снарядов (мин, гранат) и предназначено для защиты паховой области, передней проекции тазовой области и передней проекции верхней трети бёдер тела человека.

Изделие предназначено для военных, находящихся в зоне боевых действий.

Например, известно, что широкий спектр бронежилетов обеспечивает баллистическую защиту области туловища. Хотя бронежилеты широко распространены, они обычно оставляют другие участки тела уязвимыми для травм, включая, например, пах и область таза. Это оставляет указанную область уязвимой для травм, которые могут быть опасными для жизни.

Известны, эластичные бронешорты, приспособленные для хранения баллистических защитных накладок в закрывающихся карманах (патент на изобретение US 6453791, МПК F41H1/02, публ. 24.09.2002). Защитные прокладки сконфигурированы так, чтобы закрывать бедренную артерию пользователя. Однако при использовании известных бронешорт высока вероятность поражения пользователя в области ног вследствие отсутствия достаточной защиты боковой области ног, а также отсутствие возможности оперативной трансформации изделия под конкретное применение.

Известно также защитное нижнее белье в виде бронешорт, включающее выполненные за одно целое защитные панели, изготовлены из гибкого трикотажа и охватывают пах, промежность и внутренние области бедер обеих ног. Защитные панели пришиты снаружи к материалу с низкой тепловой нагрузкой, например, полиэфирной сетке, который обеспечивает эластичность и завершает структуру бронешорт. Трикотаж является гибким и прилегает непосредственно к коже пользователя, чтобы обеспечить защиту от взрывной волны, баллистических осколков и в то же время обеспечить подвижность и легкость устройства. В защитных зонах можно выборочно использовать трикотаж различной толщины для усиления защиты от взрывной волны и проникновения осколков (патент на изобретение US 8561213, МПК A41D13/00; F41H1/02, публ. 22.10.2013).

Известное защитное средство хорошо защищает паховую область и в области ног, однако существенным недостатком является отсутствие возможности оперативной трансформации изделия под конкретное применение.

Наиболее близкими по технической сущности являются баллистически устойчивая защита паха, надеваемые непосредственно на основную одежду и состоящие из паховой панели, где включает в себя переднюю поверхность и заднюю поверхность; и паховой повязки, шарнирно соединенную с паховой панелью вдоль линии сгиба, при этом паховая повязка выполнена с возможностью перемещения вокруг линии сгиба из походного положения в развернутое положение, когда надет паховый протектор, при этом паховая повязка расположена между задней поверхностью паховой панели и передней областью таза пользователя в походном положении для защиты пользователя от передних баллистических ударов, и при этом паховая повязка проходит между ногами пользователя и примыкает к задней области таза в развернутом положении для защиты пользователя от задних баллистических ударов, при этом паховая повязка дополнительно включает в себя средство для крепления паховой повязки к паховой панели (патент US 8646116, МПК F41H1/02, A41D27/26, публ. 11.02.2014).

Недостатком известного защитного устройства является отсутствие возможности трансформироваться и регулировать степень защиты в зависимости от применения, а также отсутствие защиты бедренной артерии, что делает защиту недостаточно эффективной.

Задачей изобретения, является создание устройства для защиты паховой области, передней проекции тазовой области и передней проекции верхней трети бёдер с бронезащитой с улучшенными эргономическими свойствами, связанными с удобством ношения пользователями различного роста, комплекции, а также позволяющих обеспечить ему более высокую эффективность защиты по площади.

Задача решается тем, что устройство для защиты паха с бронезащитой, состоящей из секций, а также из элементов навешивания - петель, отличающееся тем, что выполнено из четырёх секции: паховой и гибко, внахлёст закреплённых на её тыльной части центральной и двух боковых, при этом паховая секция несет на себе три вертикальные, обшитые велкро стропы для крепления напашника к внутренней части бронежилета, в зону крепления климатико-аммортизационных подпоров, а загрузка бронепакетов осуществляется через закрываемую на велкро прорезь в верхней части паховой секции, а на передней поверхности паховой секции выполнены две параллельные стропы, обеспечивающие возможность крепления дополнительного снаряжения с рабочей зоной: две стропы (четыре столбца), к задней части паховой секции пришиты две боковые секции вплотную друг к другу, с соприкосновением в центре, на центральной оси, где зона крепления боковых секций к задней части паховой секции является створом для загрузки бронепакетов, секции открываются через щели, снабжённые застёжками-липучками, на передней части боковых секций под углом закреплены три ряда (два столбца) стропы для возможности крепления дополнительного снаряжения, на задней части паховой секции, выше зоны крепления боковых секций закреплена центральная секция, а зона крепления центральной секций к задней части паховой секции является створом для загрузки бронепакета, а также на внутренней части центральной секции, внизу, выполнен санитарный хлястик - специальная стропа с крючковой частью застёжки-липучки. Устройство снабжено баллистическим пакетом из СВМПЭ. Защитный материал изделия выполнен с использованием ткани Cordura/нейлон/полиамид,

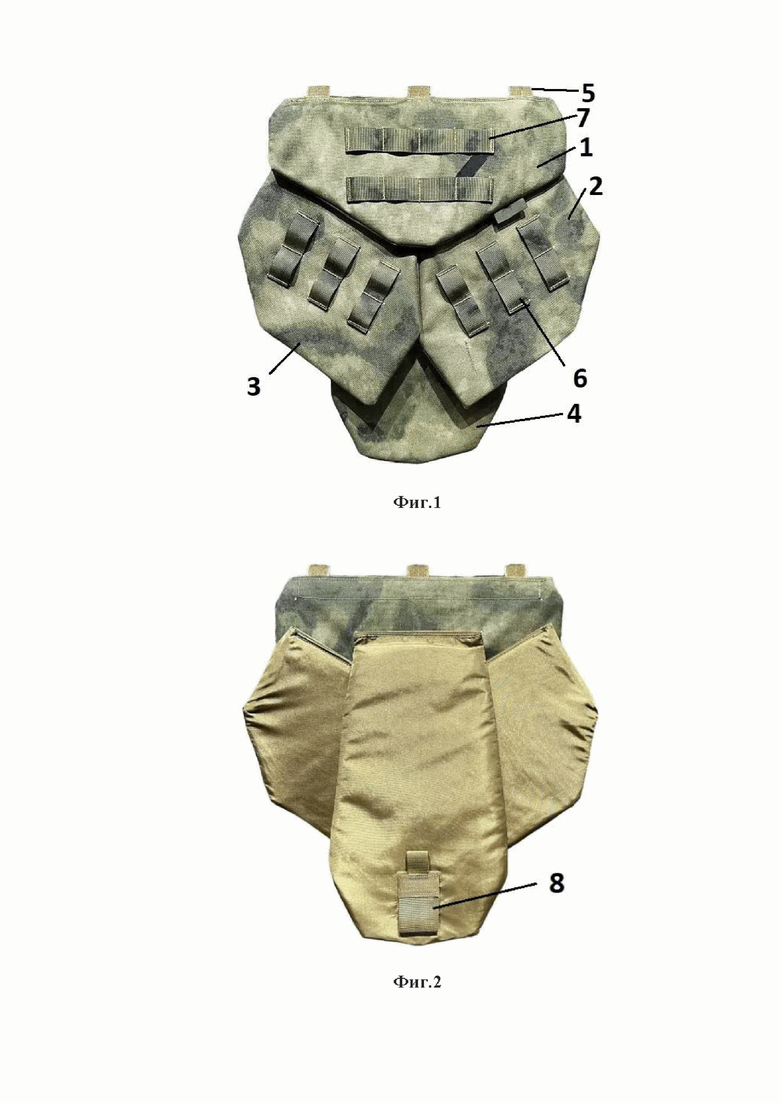

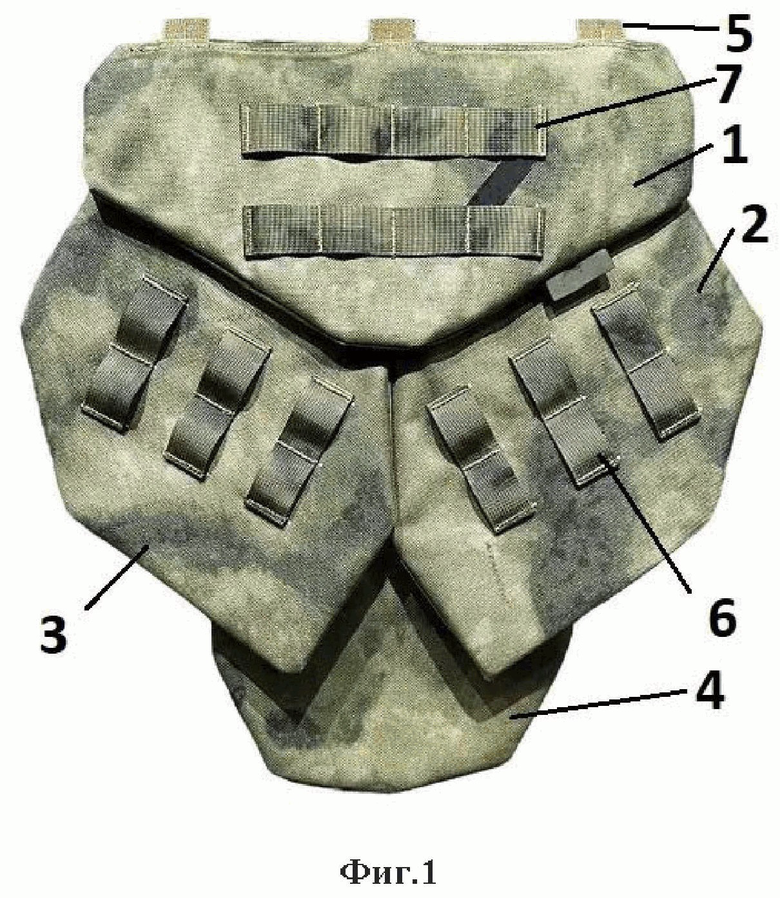

Устройство для защиты паха с бронезащитой иллюстрируется чертежами, где на фиг.1 изображен вид спереди; на фиг.2 - то же, вид сзади.

Устройство для защиты паха с бронезащитой выполняется из четырёх секции: паховой 1 и гибко, внахлёст, закреплённых на её тыльной части центральной 4 и двух боковых 2 и 3.

Паховая секция 1 несет на себе три вертикальные стропы 5, обшитые велкро, для крепления напашника к внутренней части бронежилета, в зону крепления климатико-аммортизационных подпоров. Загрузка бронепакетов осуществляется через закрываемую на велкро прорезь в верхней части паховой секции 1. На передней поверхности паховой секции 1 выполнены две параллельные стропы 7, обеспечивающие возможность крепления дополнительного снаряжения. Рабочая зона: две стропы, четыре столбца.

К задней части паховой секции 1 пришиты две боковые секции 2 и 3 вплотную друг к другу, с соприкосновением в центре, на центральной оси.

Зона крепления боковых секций 2 и 3 к задней части паховой секции 1 является также створом для загрузки бронепакетов. Секции открываются через щели, снабжённые застёжками-липучками. На передней части боковых секций под углом закреплены три ряда и два столбца стропы 6 для возможности крепления дополнительного снаряжения.

На задней части паховой секции 1, выше зоны крепления боковых секций закреплена центральная секция 4. Зона крепления центральной секций 4 к задней части паховой секции 1 является также створом для загрузки бронепакетов. Секция открывается через щель, снабжённую застёжкой-липучкой. На внутренней части центральной секции, внизу, выполнен санитарный хлястик 8 - специальная стропа с крючковой частью застёжки-липучки, которой можно зацепиться за имеющуюся на многих моделях бронежилетов велкро-панель на груди. Такое крепление позволяет освободить обе руки для удобной подготовки к отправлению лёгких санитарных нужд.

Одной из особенностей напашника является полусвободное закрепление секций друг относительно друга, а также обеспечиваемый взаимный нахлёст бронепакетов, в центральной зоне достигающий взаимного пересечения трех пакетов вместо пересечения двух пакетов в других местах. При ходьбе и, в частности, при занятии компактных положений, вроде положения для стрельбы с колена (а также сидения на поверхностях и без оных) не закрепленные жестко секции остаются в вертикальном положении под действием силы тяжести, перемещается лишь секция (секции), сдвигаемая (сдвигаемые) двигающейся (двигающимися) или выступающей (выступающими, согнутыми) конечностью (конечностями). За счёт указанного эффекта обеспечивается минимизация потери площади защиты фронтальной проекции в совокупности с сохранением подвижности пользователя.

Устройство снабжено баллистическим пакетом из СВМПЭ - изделие соответствует стандарту защиты Бр1. Доступ к защитному наполнению обеспечивается через прорези с застёжкой-липучкой.

Устройство изготавливают из ткани Cordura/нейлон/полиамид, имеющей высокую стойкость к царапинам и истиранию, высокую прочность на разрыв, а также обработаной специальной водоотталкивающей пропиткой, что исключает необходимость применения в комплекте с бронежилетом дополнительной влагозащитной накидки.

Таким образом, устройство имеет такую форму, чтобы перекрывать всю или, по меньшей мере, нижнюю часть живота и, особенно, промежность, пах, внутренние области верхней части бедер пользователя, чтобы обеспечить защиту от осколков. Подвижность конструкции в зоне соединения обеспечивает удобство использования в условиях ведения общевойскового боя, а также удобство использования в автотранспорте, в различных положениях, в том числе сидя, так как нижняя часть опускается вниз, закрывая паховую область, когда верхняя продолжает перекрывать брюшную полость.

Похожие патенты RU2835403C1

название год авторы номер документа
СПОСОБ ИЗГОТОВЛЕНИЯ ПЛИТНИКА 2023
  • Пузанов Вячеслав Александрович
RU2820739C1
Модульно-боевая система бронезащиты 2023
  • Косенок Юрий Николаевич
  • Анисимов Никита Алексеевич
  • Анисимов Алексей Владимирович
  • Русин Павел Владимирович
RU2827824C1
КОМБИНЕЗОН ЗАЩИТНЫЙ 2023
  • Сахаров Сергей Александрович
  • Сидоров Игорь Игоревич
  • Фабричникова Вера Евгеньевна
RU2821331C1
ИНДИВИДУАЛЬНАЯ БРОНЕЗАЩИТА 2023
  • Самойлов Дмитрий Александрович
  • Фарух Михаил Александрович
RU2818875C1
СИСТЕМА РАЗМЕЩЕНИЯ БРОНЕПАНЕЛЕЙ В ЧЕХЛЕ БРОНЕЖИЛЕТА 2023
  • Решетников Евгений Михайлович
RU2811732C1
Опорная стойка для специального снаряжения 2019
  • Мочалкин Дмитрий Александрович
RU2707331C1
КОМБИНИРОВАННЫЙ БРОНЕЖИЛЕТ 2022
  • Щербина Сергей Викторович
  • Марченко Олег Дмитриевич
RU2795922C1
РАЗГРУЗОЧНЫЙ БРОНЕЖИЛЕТ 1996
  • Мокеев О.Б.
  • Шилова Е.Е.
  • Коробкова Н.В.
RU2104463C1
Многофункциональный защитный разгрузочный жилет 2021
  • Зрячев Николай Михайлович
  • Юдина Татьяна Станиславовна
RU2806713C1
БРОНЕЖИЛЕТ 2002
  • Сахарова Н.А.
  • Кузьмичев В.Е.
  • Журко А.В.
RU2229087C1

Иллюстрации к изобретению RU 2 835 403 C1

Реферат патента 2025 года Устройство для защиты паха с бронезащитой

Изобретение относится к устройству для защиты паха с бронезащитой. Техническим результатом является создание устройства для защиты паха передней проекции тазовой областей и передней проекции верхней трети бёдер с бронезащитой с улучшенными эргономическими свойствами, связанными с удобством ношения пользователями различного роста, комплекции и обеспечение более высокой эффективности защиты по площади. Устройство состоит из секций, а также из элементов навешивания – петлей, устройство выполнено из четырёх секций: паховой и гибко, внахлёст закреплённых на её тыльной части центральной и двух боковых. Паховая секция несет на себе три вертикальные, обшитые велкро стропы для крепления напашника к внутренней части бронежилета, в зону крепления климатико-аммортизационных подпоров, где загрузка бронепакетов осуществляется через закрываемую на велкро прорезь в верхней части паховой секции. На передней поверхности паховой секции выполнены две параллельные стропы, обеспечивающие возможность крепления дополнительного снаряжения с рабочей зоной: две стропы и четыре столбца. К задней части паховой секции пришиты две боковые секции вплотную друг к другу, с соприкосновением в центре. На центральной оси, где зона крепления боковых секций к задней части паховой секции является створом для загрузки бронепакетов, секции открываются через щели, снабжённые застёжками-липучками. На передней части боковых секций под углом закреплены три ряда и два столбца строп для возможности крепления дополнительного снаряжения. На задней части паховой секции, выше зоны крепления боковых секций, закреплена центральная секция. Зона крепления центральной секций к задней части паховой секции является створом для загрузки бронепакета, а также на внутренней части центральной секции, внизу, выполнен санитарный хлястик – стропа с крючковой частью застёжки-липучки. 1 з.п. ф-лы, 2 ил.

Формула изобретения RU 2 835 403 C1

1. Устройство для защиты паха с бронезащитой, состоящее из секций, а также из элементов навешивания – петлей, отличающееся тем, что выполнено из четырёх секций: паховой и гибко, внахлёст закреплённых на её тыльной части центральной и двух боковых, при этом паховая секция несет на себе три вертикальные, обшитые велкро стропы для крепления напашника к внутренней части бронежилета, в зону крепления климатико-аммортизационных подпоров, где загрузка бронепакетов осуществляется через закрываемую на велкро прорезь в верхней части паховой секции, а на передней поверхности паховой секции выполнены две параллельные стропы, обеспечивающие возможность крепления дополнительного снаряжения с рабочей зоной: две стропы и четыре столбца, к задней части паховой секции пришиты две боковые секции вплотную друг к другу, с соприкосновением в центре, на центральной оси, где зона крепления боковых секций к задней части паховой секции является створом для загрузки бронепакетов, секции открываются через щели, снабжённые застёжками-липучками, на передней части боковых секций под углом закреплены три ряда и два столбца строп для возможности крепления дополнительного снаряжения, на задней части паховой секции, выше зоны крепления боковых секций, закреплена центральная секция, а зона крепления центральной секций к задней части паховой секции является створом для загрузки бронепакета, а также на внутренней части центральной секции, внизу, выполнен санитарный хлястик – стропа с крючковой частью застёжки-липучки.

2. Устройство по п.1, отличающееся тем, что снабжено баллистическим пакетом из СВМПЭ.
