СЕРВЕР Российский патент 2025 года по МПК G06F1/16 H05K5/02

ИНФОРМАЦИЯ ОБ ОБЛАСТИ ТЕХНИКИ И УРОВНЕ ТЕХНИКИ

Область техники

[0001] Изобретение относится к серверу, а более конкретно к серверу, держатель устройства для хранения которого подходит для откидывания вверх и вниз.

Уровень техники

[0002] В настоящее время держатель устройства для хранения в сервере, используемый для переноса устройства для хранения, обычно может быть вытянут в горизонтальном направлении или повернут вверх, чтобы легко извлечь устройство для хранения (например, жесткий диск). Однако обычно, когда в серверном шкафу имеется множество серверов и специалисту необходимо заменить устройство для хранения в сервере на более высокой позиции, специалист должен взобраться по лестнице для выполнения замены, что довольно неудобно. Если потолок серверной комнаты низкий, а верх шкафа находится довольно близко к потолку серверной комнаты, специалисту будет сложно вынуть устройство для хранения сверху, даже если он стоит на лестнице.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0003] Изобретение предоставляет сервер, держатель устройства для хранения которого может быть откинут вверх или вниз для облегчения работы.

[0004] Сервер согласно изобретению включает лоток сервера и держатель устройства для хранения. Лоток для сервера включает две боковые пластины, пространство для размещения, образованное между двумя боковыми пластинами, и верхний проем, и нижний проем, сообщающиеся с пространством для размещения. Держатель устройства для хранения шарнирно соединен с лотком для сервера. Когда держатель устройства для хранения находится в пространстве для размещения и не проходит через верхний проем и нижний проем держатель устройства для хранения находится в начальной позиции, и держатель устройства для хранения выполнен с возможностью поворота между верхней позицией и нижней позицией относительно лотка для сервера так, что часть держателя устройства для хранения проходит через верхний проем или нижний проем.

[0005] В варианте осуществления изобретения сервер также включает штифт, расположенный на одной из двух боковых пластин, а держатель устройства для хранения включает первое позиционирующее отверстие, второе позиционирующее отверстие и третье позиционирующее отверстие. Штифт при необходимости вставляется в первое позиционирующее отверстие, второе позиционирующее отверстие или третье позиционирующее отверстие, чтобы удерживать держатель устройства для хранения в начальной позиции, верхней позиции или нижней позиции.

[0006] В варианте осуществления изобретения сервер также включает модуль позиционирования, включающий неподвижно закрепленный лист, прижимную конструкцию и штифт. Неподвижно закрепленный лист расположен на одной из боковых пластин и включает сквозное отверстие. Прижимная конструкция установлена с возможностью перемещения на неподвижно закрепленном листе. Прижимная конструкция включает сквозную канавку и первую наклонную поверхность у сквозной канавки. Штифт проходит через сквозную канавку прижимной конструкции и сквозное отверстие неподвижно закрепленного листа и выполнен с возможностью прохождения в первое позиционирующее отверстие, второе позиционирующее отверстие или третье позиционирующее отверстие держателя устройства для хранения. Штифт включает вторую наклонную поверхность, причем вторая наклонная поверхность штифта упирается в первую наклонную поверхность прижимной конструкции. Когда прижимная конструкция перемещается относительно неподвижно закрепленного листа, первая наклонная поверхность прижимной конструкции давит на вторую наклонную поверхность штифта для обеспечения возможности втягивания штифту в сквозное отверстие неподвижно закрепленного листа.

[0007] В варианте осуществления изобретения модуль позиционирования также включает втулку и эластичный элемент. Втулка закреплена на неподвижно закрепленном листе, штифт вставлен с возможностью перемещения через втулку, а эластичный элемент расположен во втулке и надет на штифт.

[0008] В варианте осуществления изобретения одно из неподвижно закрепленного листа и прижимной конструкции включает щелевое отверстие, а другое включает выступ, который проходит в щелевое отверстие, и направление прохождения щелевого отверстия параллельно направлению прохождения сквозной канавки.

[0009] Держатель устройства для хранения также включает щелевое отверстие дугообразной формы, а модуль позиционирования также включает демпфирующий элемент, который установлен на неподвижно закрепленном листе, и демпфирующий элемент проходит через щелевое отверстие дугообразной формы и контактирует с держателем устройства для хранения.

[0010] В варианте осуществления изобретения сервер также включает модуль позиционирования, включающий первую рейку и шестерню, сцепленную с первой рейкой. Первая рейка расположена с возможностью перемещения на одной из боковых пластин, и шестерня установлена на держателе устройства для хранения. Центр шестерни представляет собой шарнир, вокруг которого относительно лотка для сервера поворачивается держатель устройства для хранения.

[0011] В варианте осуществления изобретения модуль позиционирования также включает неподвижно закрепленный лист, закрепленный на боковой пластине. Первая рейка включает первую канавку, а неподвижно закрепленный лист включает первый ползун, проходящий в первую канавку так, что первая рейка расположена на неподвижно закрепленном листе с возможностью перемещения.

[0012] В варианте осуществления изобретения модуль позиционирования также включает вторую рейку. Вторая рейка включает вторую канавку, и неподвижно закрепленный лист включает второй ползун, проходящий во вторую канавку так, что вторая рейка расположена на неподвижно закрепленном листе с возможностью перемещения. Вторая рейка параллельна первой рейке, шестерня расположена между первой рейкой и второй рейкой, и шестерня сцеплена со второй рейкой.

[0013] В варианте осуществления изобретения сервер также включает модуль позиционирования, включающий приводной механизм, винт, связанный с приводным механизмом, и шестерню, сцепленную с винтом. Приводной механизм и винт расположены в лотке для сервера, шестерня расположена на держателе устройства для хранения, а центр шестерни представляет собой шарнир, вокруг которого относительно лотка для сервера поворачивается держатель устройства для хранения.

[0014] На основании вышеизложенного, в сервере по изобретению лоток для сервера включает верхний проем и нижний проем, и держатель устройства для хранения шарнирно соединен с лотком для сервера и выполнен с возможностью поворота в верхнюю позицию или нижнюю позицию относительно лотка для сервера так, что часть держателя устройства для хранения проходит через верхний проем или проходит через нижний проем. Таким образом, специалист может поворачивать держатель устройства для хранения вверх или вниз. Когда сервер находится в более высокой позиции, специалист может повернуть держатель устройства для хранения вниз, чтобы вынуть устройство для хранения. Когда сервер находится в нижней позиции, специалист может повернуть держатель устройства для хранения вверх, чтобы вынуть устройство для хранения, что более удобно для работы.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

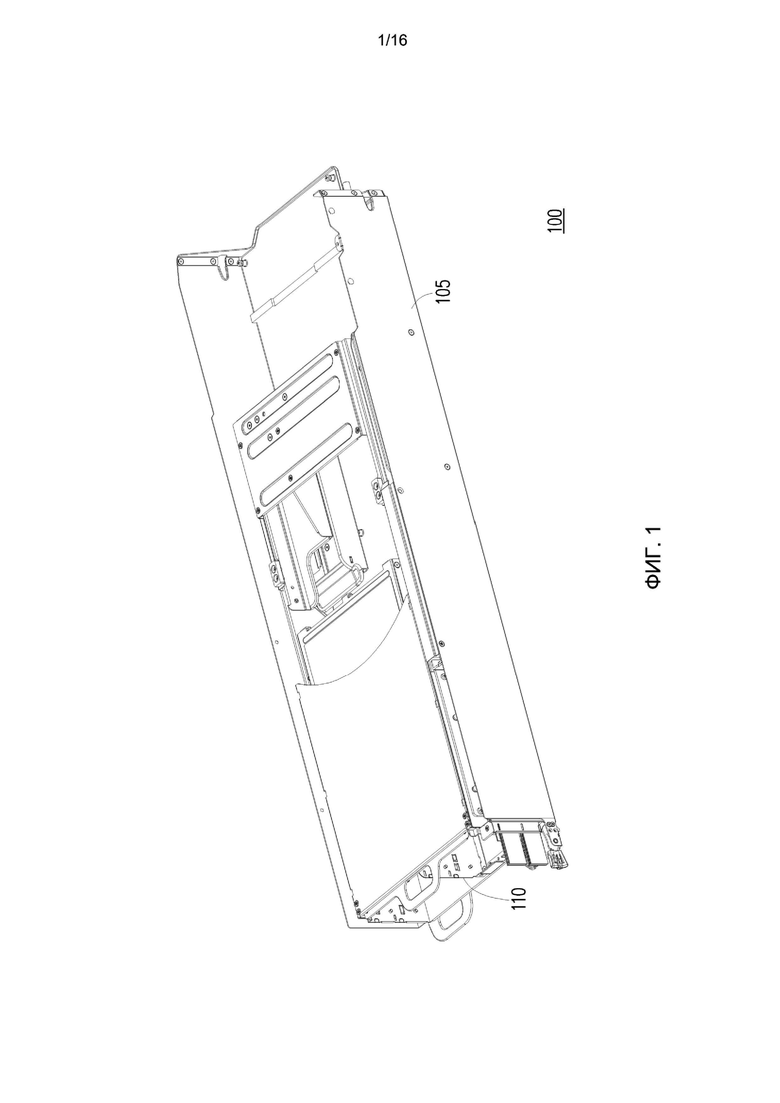

[0015] Фиг. 1 представляет схематический вид сервера согласно варианту осуществления изобретения.

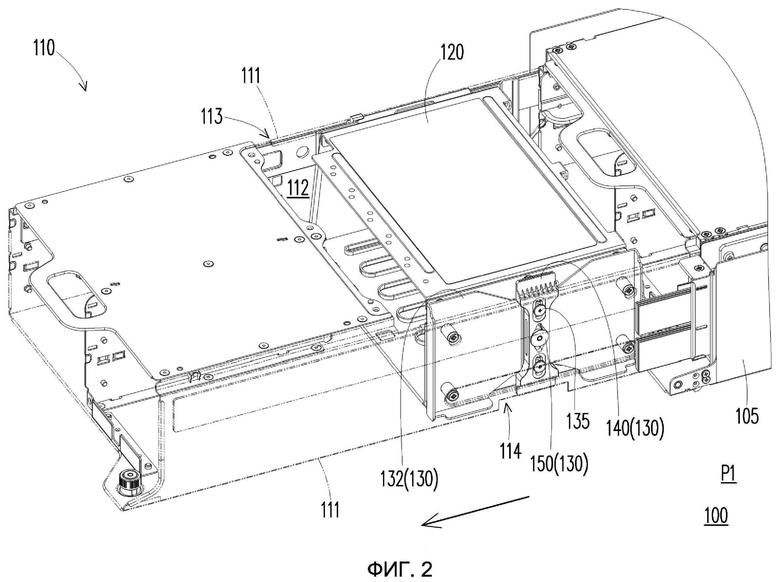

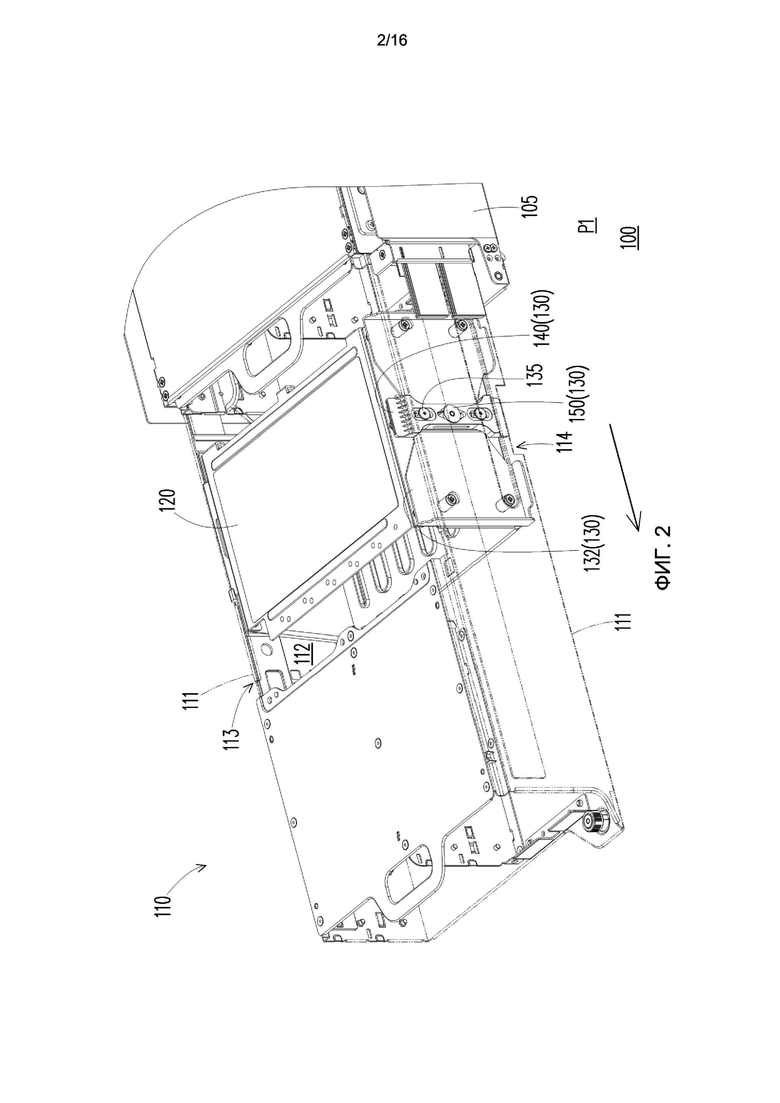

[0016] Фиг. 2 представляет частичный схематический вид, иллюстрирующий извлечение лотка для сервера из корпуса в сервере по фиг. 1.

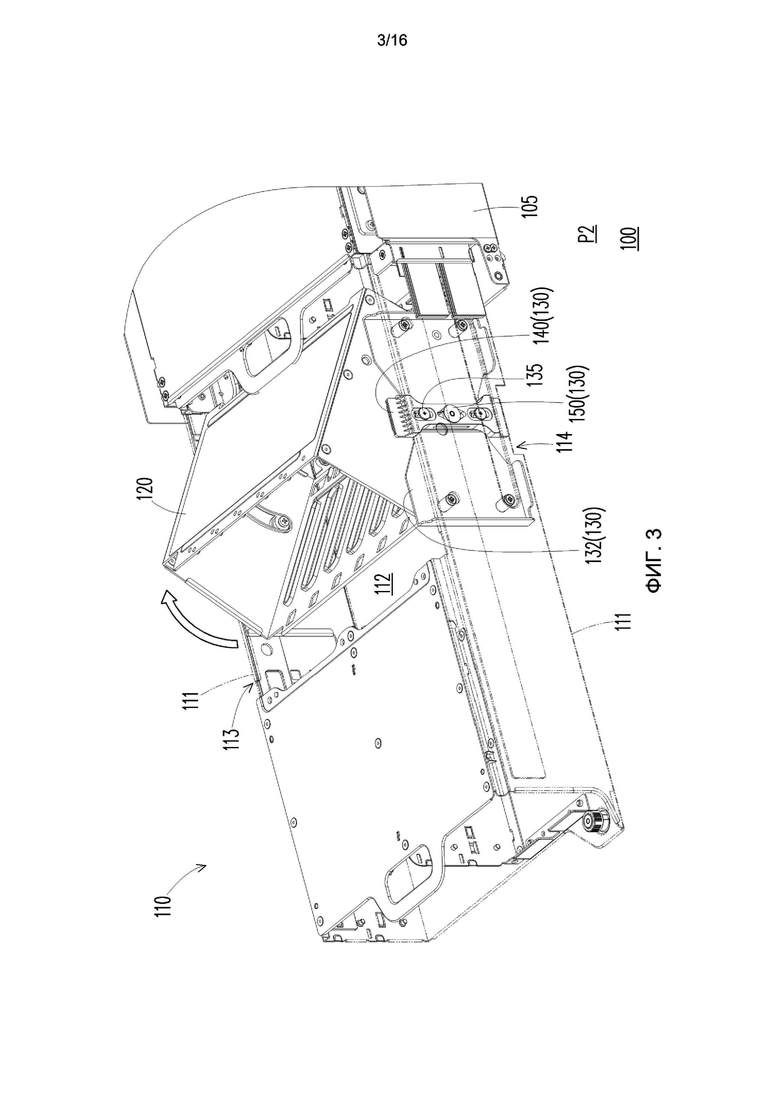

[0017] Фиг. 3 представляет частичный схематический вид, иллюстрирующий держатель устройства для хранения сервера по фиг. 1, с поворотом в верхнюю позицию относительно лотка для сервера.

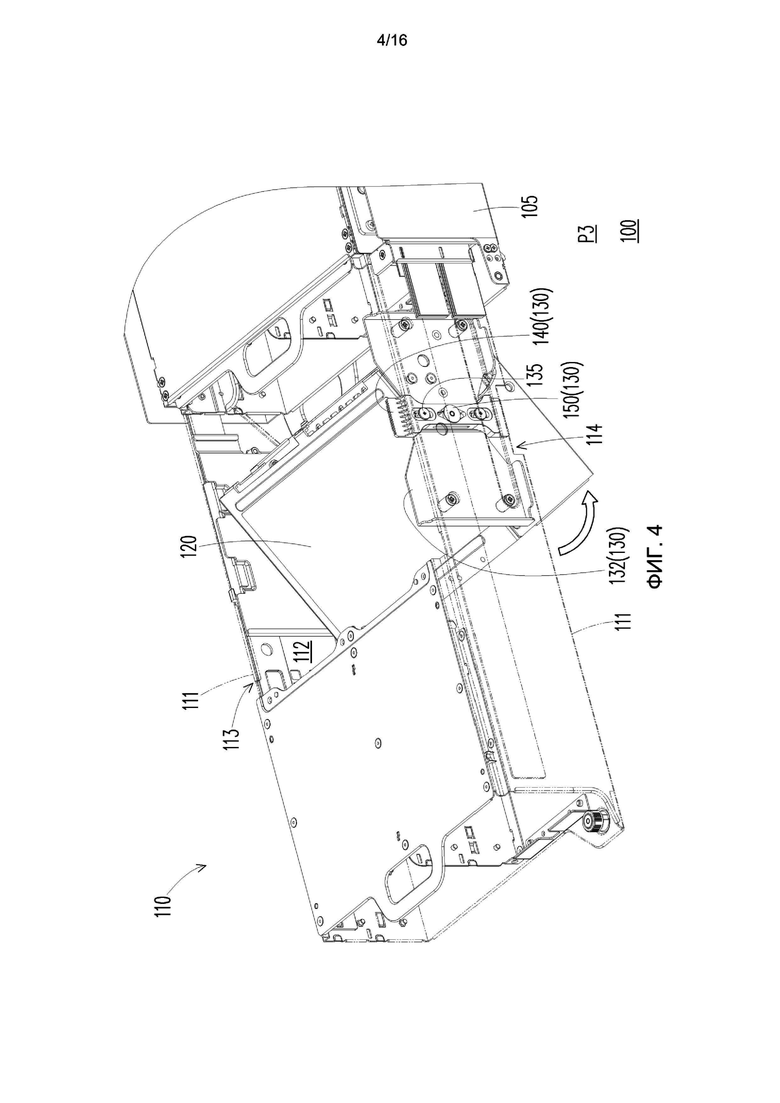

[0018] Фиг. 4 представляет частичный схематический вид, иллюстрирующий держатель устройства для хранения сервера по фиг. 1, с поворотом в нижнюю позицию относительно лотка для сервера.

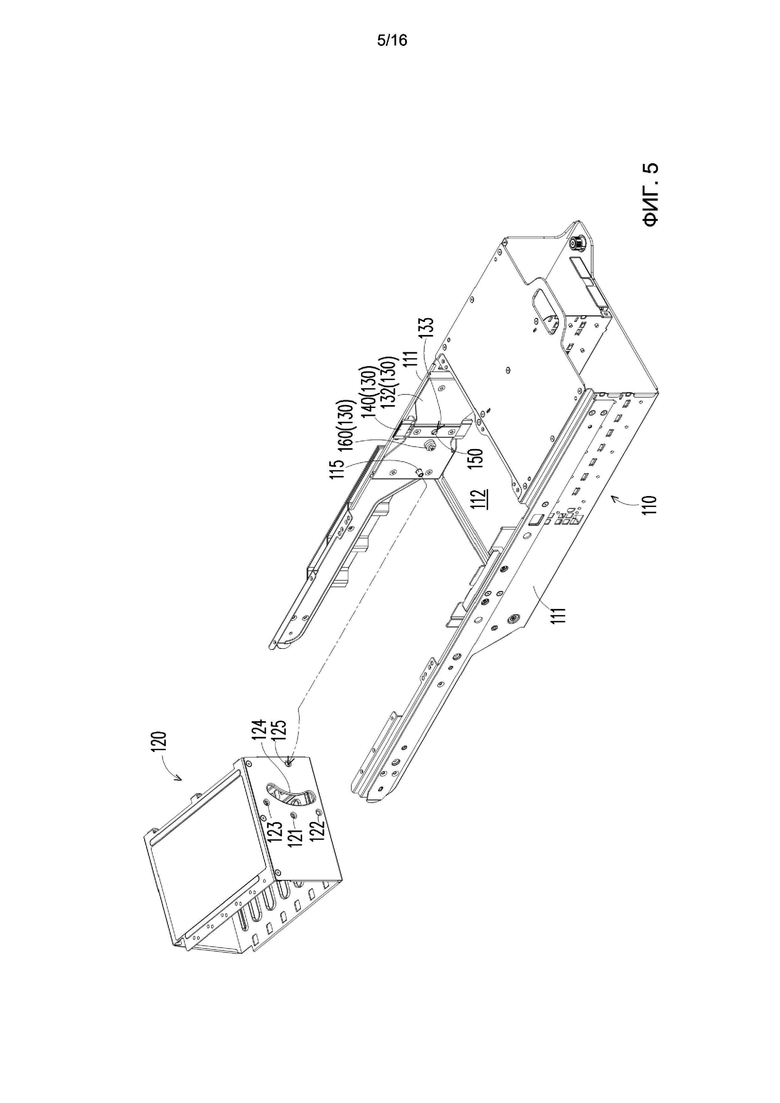

[0019] Фиг. 5 представляет схематический вид, показывающий, что держатель устройства для хранения сервера по фиг. 1 не размещен в лотке для сервера.

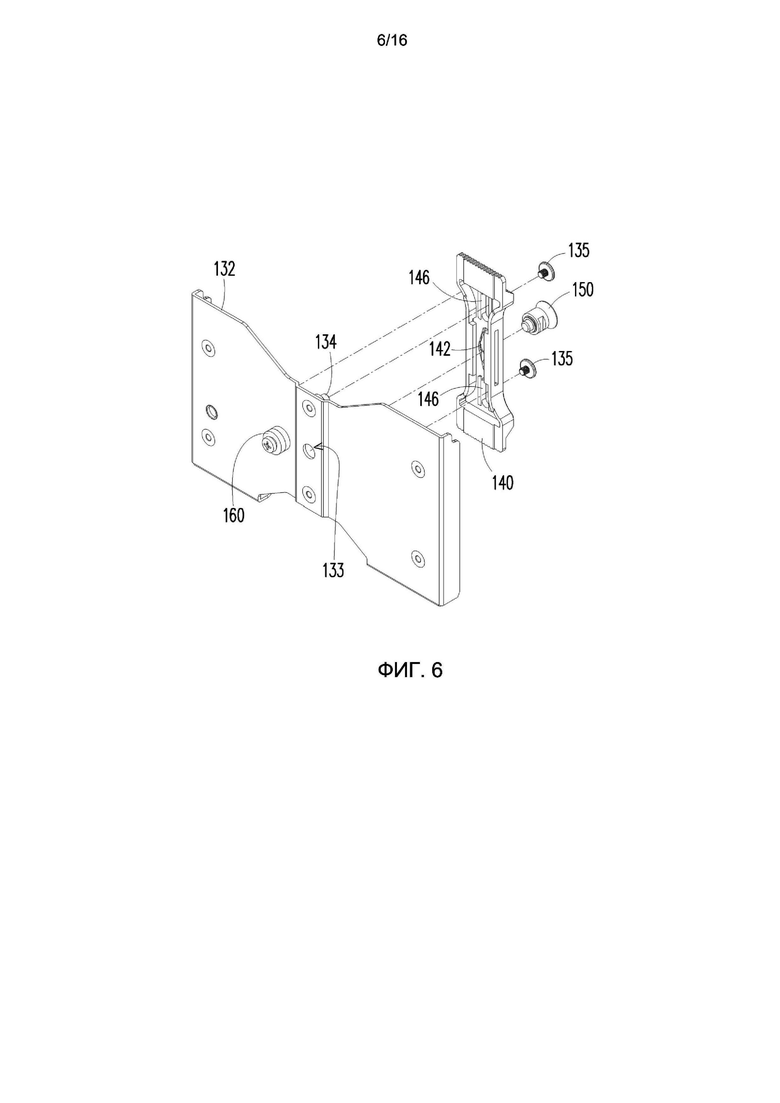

[0020] Фиг. 6 представляет трехмерный схематический покомпонентный вид модуля позиционирования сервера по фиг. 1.

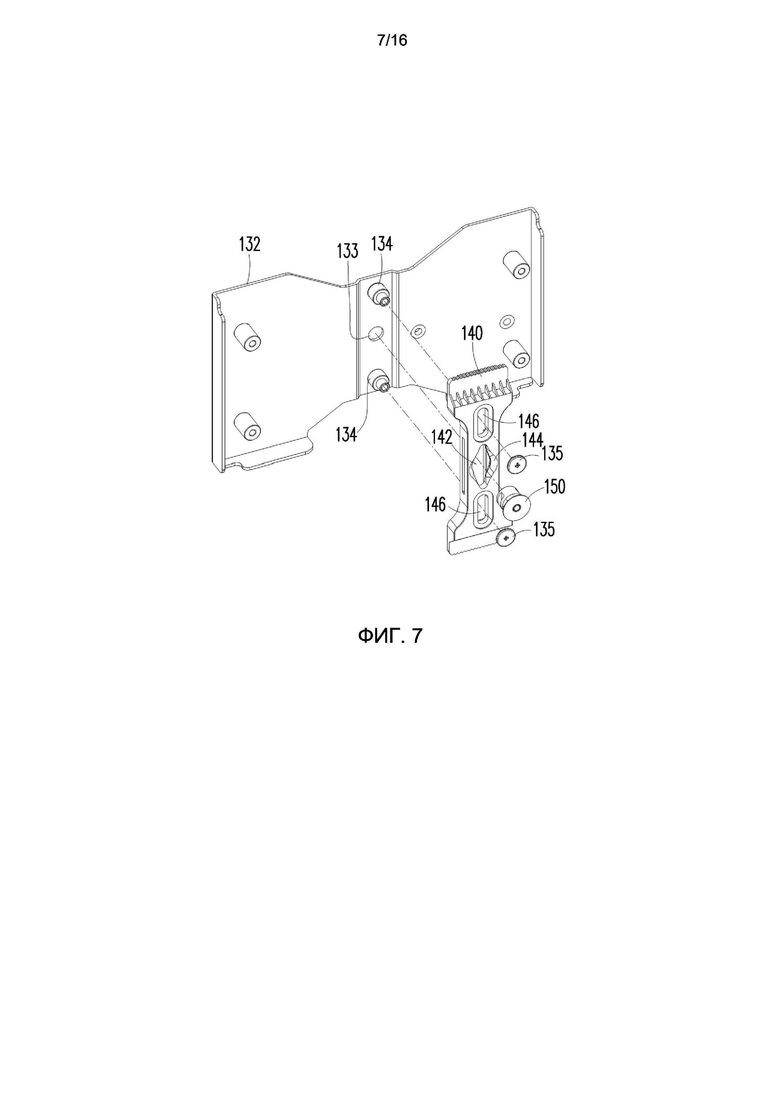

[0021] Фиг. 7 представляет схематический вид фиг. 6 с другой точки обзора.

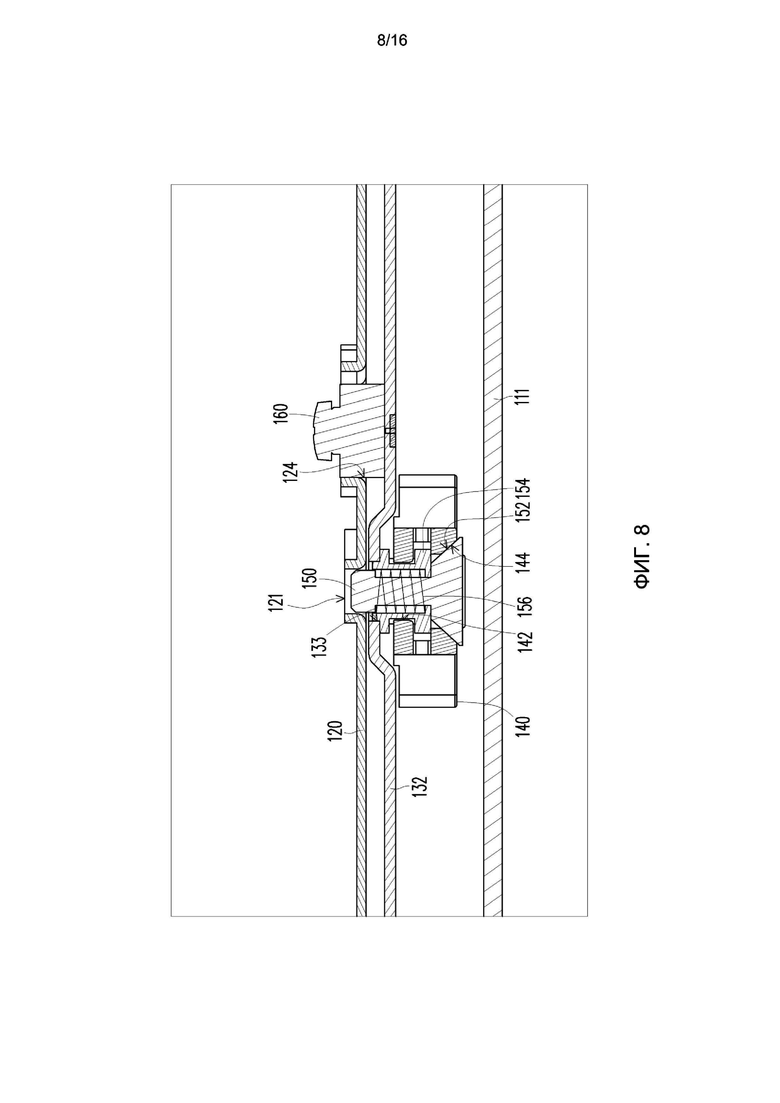

[0022] Фиг. 8 представляет схематический вид в частичном разрезе держателя устройства для хранения, лотка для сервера и модуля позиционирования сервера по фиг. 1, когда на прижимную конструкцию не нажимали.

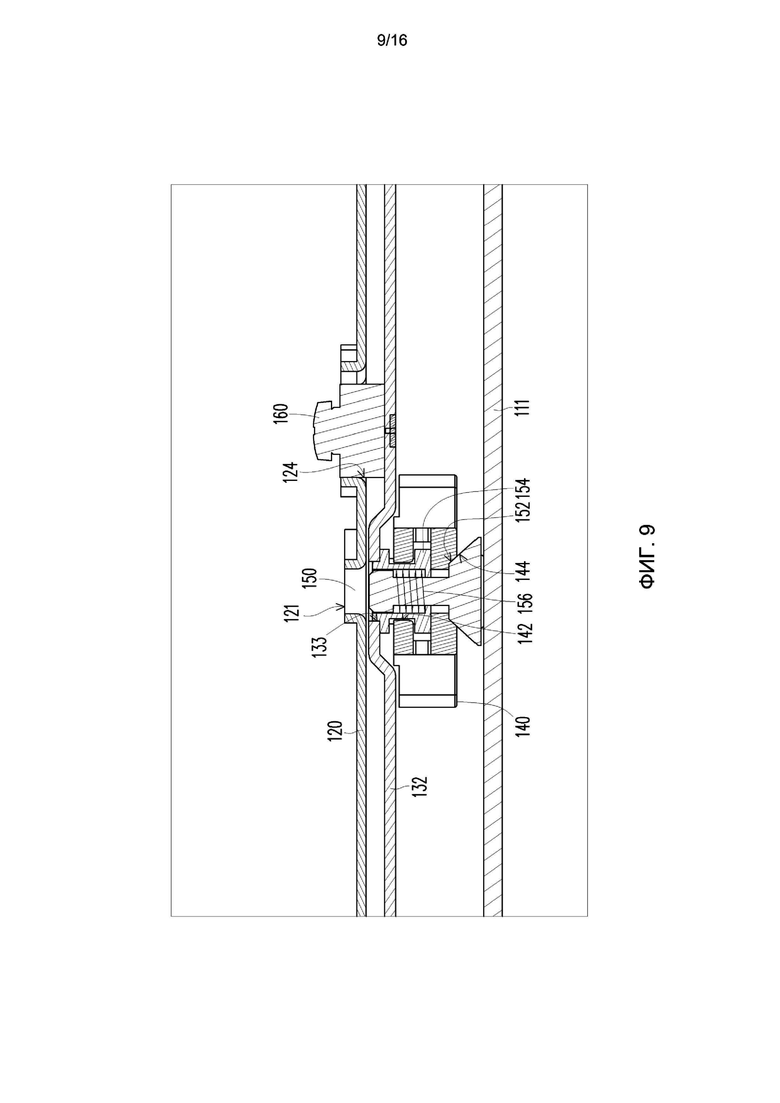

[0023] Фиг. 9 представляет схематический вид в частичном разрезе держателя устройства для хранения, лотка для сервера и модуля позиционирования сервера по фиг. 1, когда на прижимную конструкцию нажали.

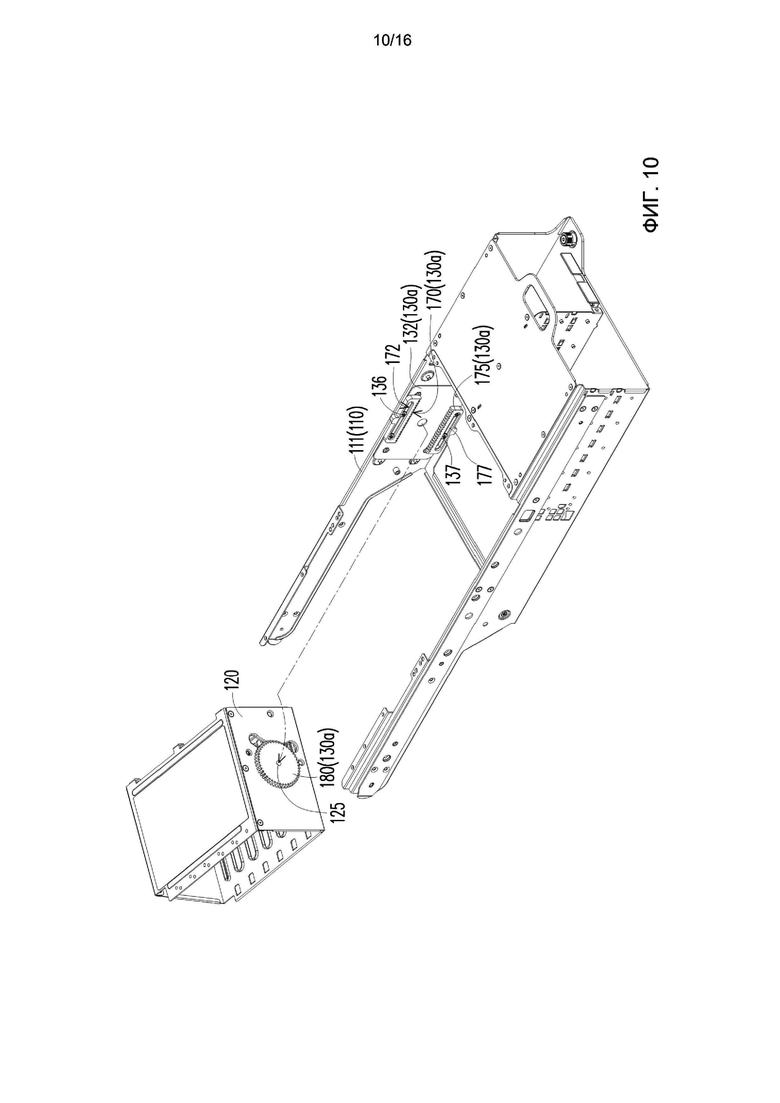

[0024] Фиг. 10 представляет схематический вид модуля позиционирования сервера согласно другому варианту осуществления изобретения.

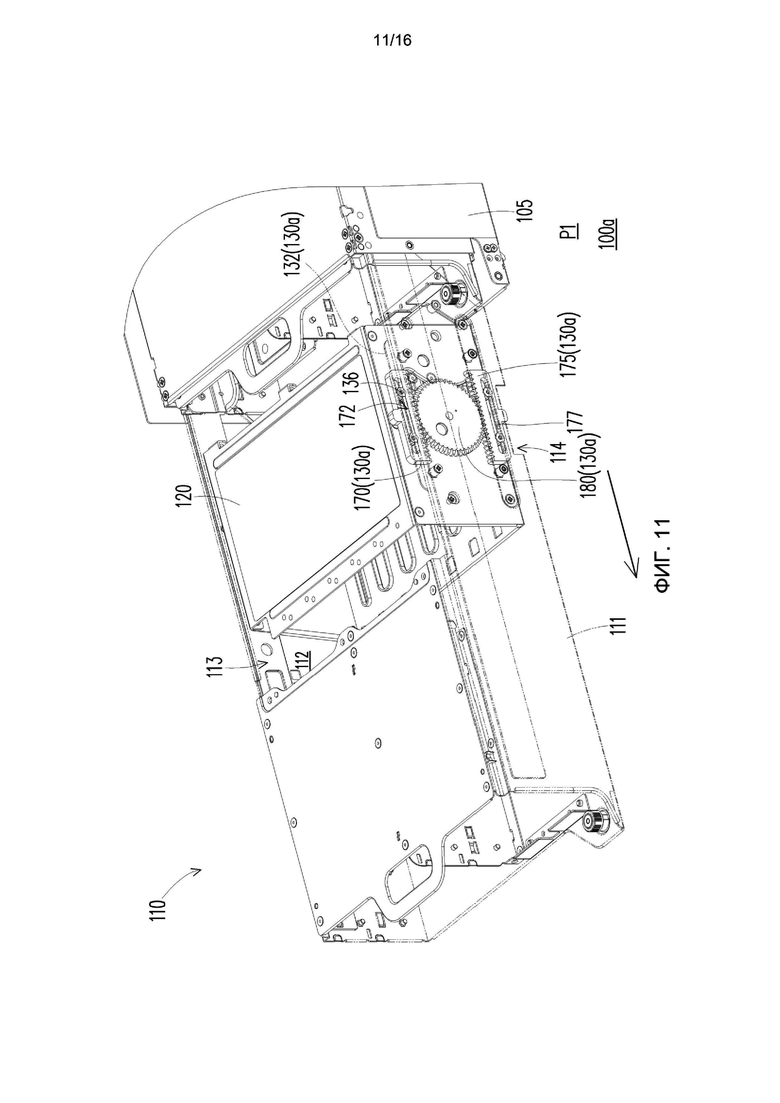

[0025] Фиг. 11 представляет частичный схематический вид, показывающий, что держатель устройства для хранения сервера по фиг. 10 находится в начальной позиции относительно лотка для сервера.

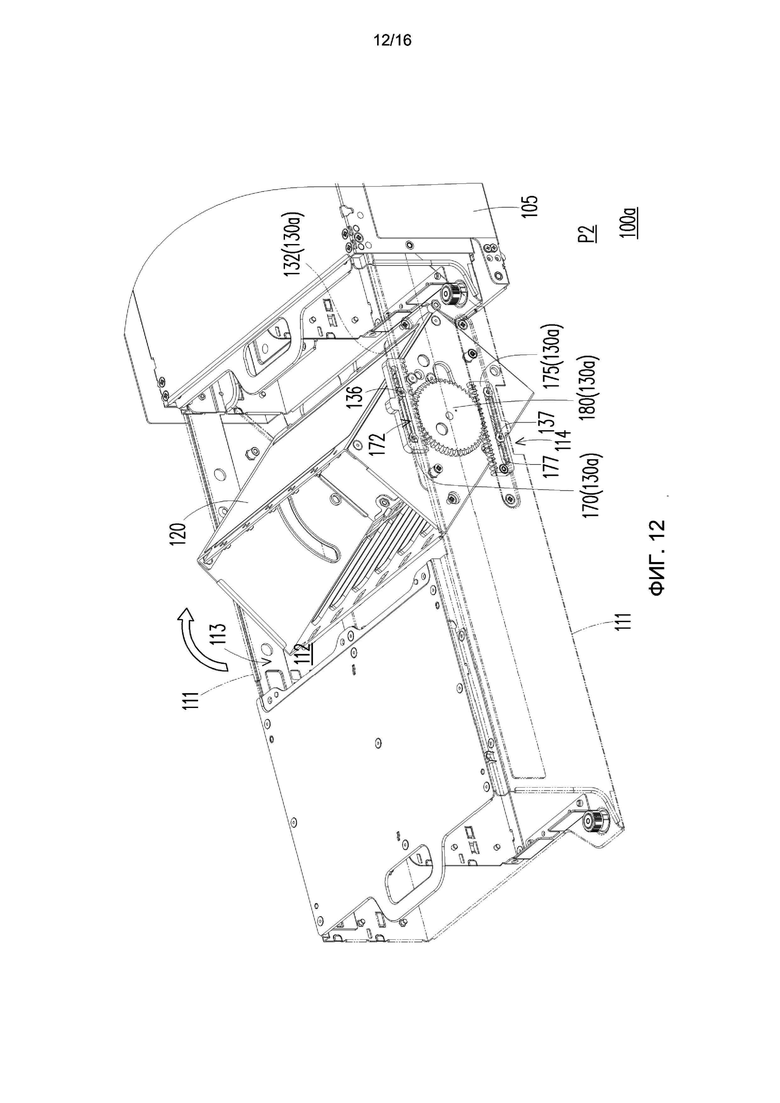

[0026] Фиг. 12 представляет частичный схематический вид держателя устройства для хранения сервера по фиг. 10, с поворотом в верхнюю позицию относительно лотка для сервера.

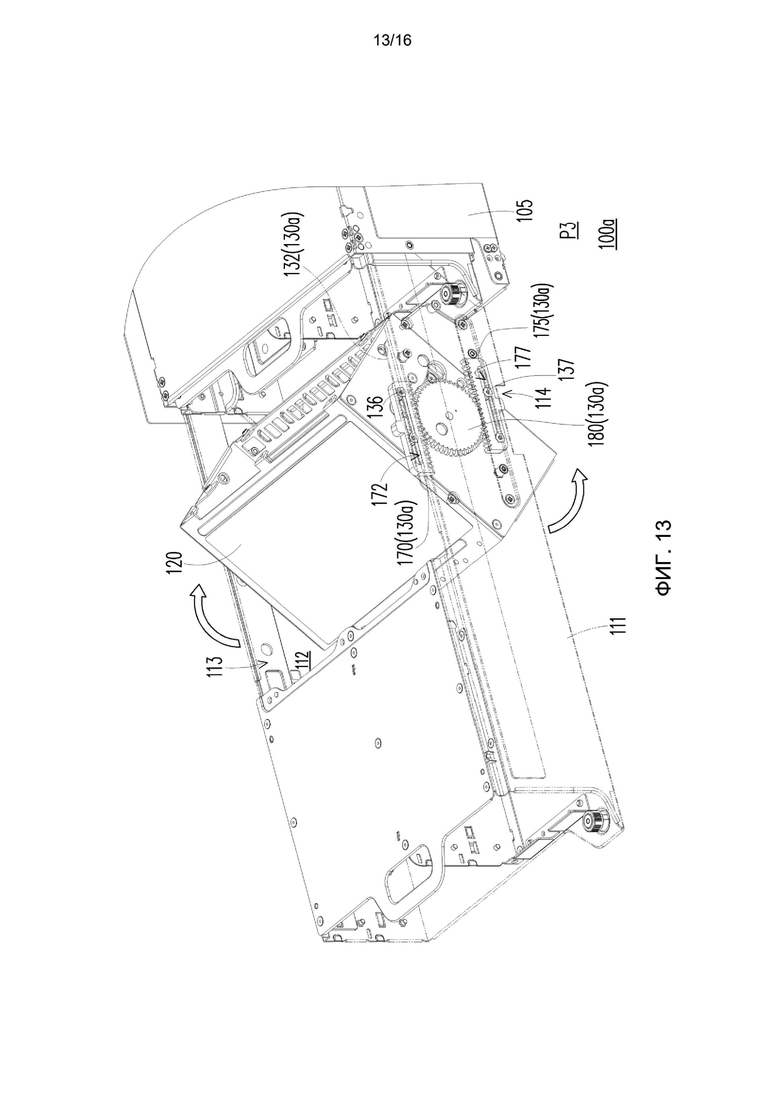

[0027] Фиг. 13 представляет частичный схематический вид держателя устройства для хранения сервера, показанного на фиг. 10, с поворотом в нижнюю позицию относительно лотка для сервера.

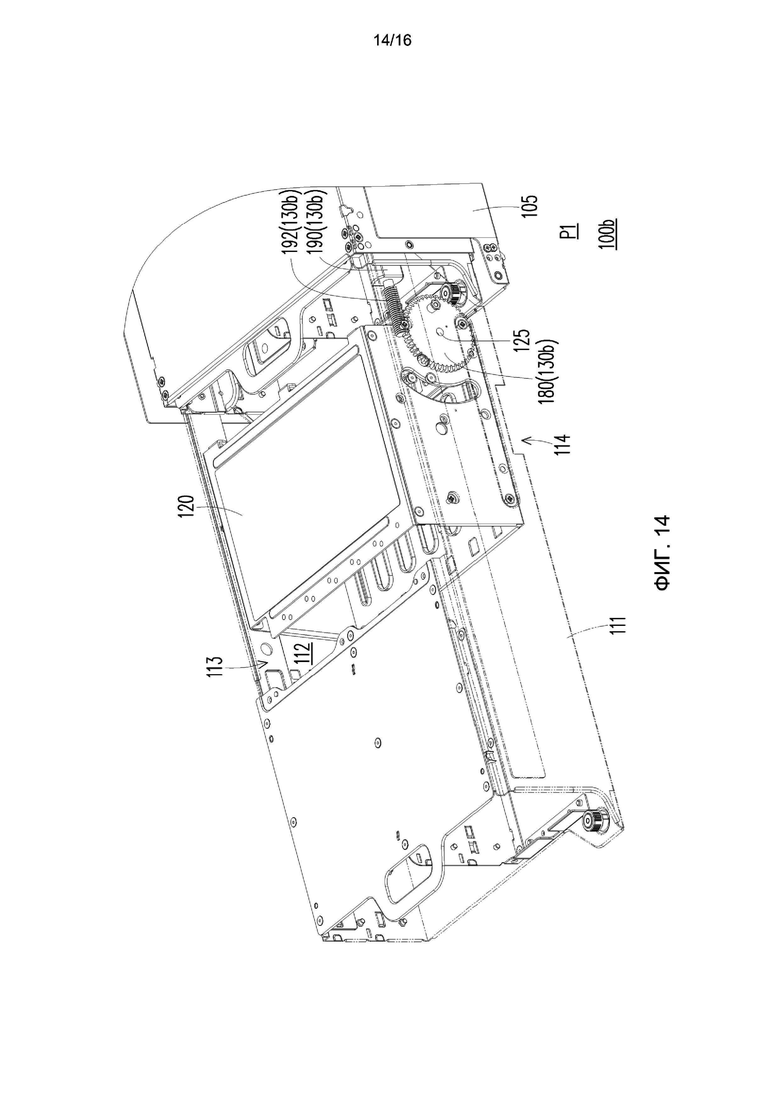

[0028] Фиг. 14 представляет частичный схематический вид держателя устройства для хранения сервера в начальной позиции относительно лотка для сервера согласно другому варианту осуществления изобретения.

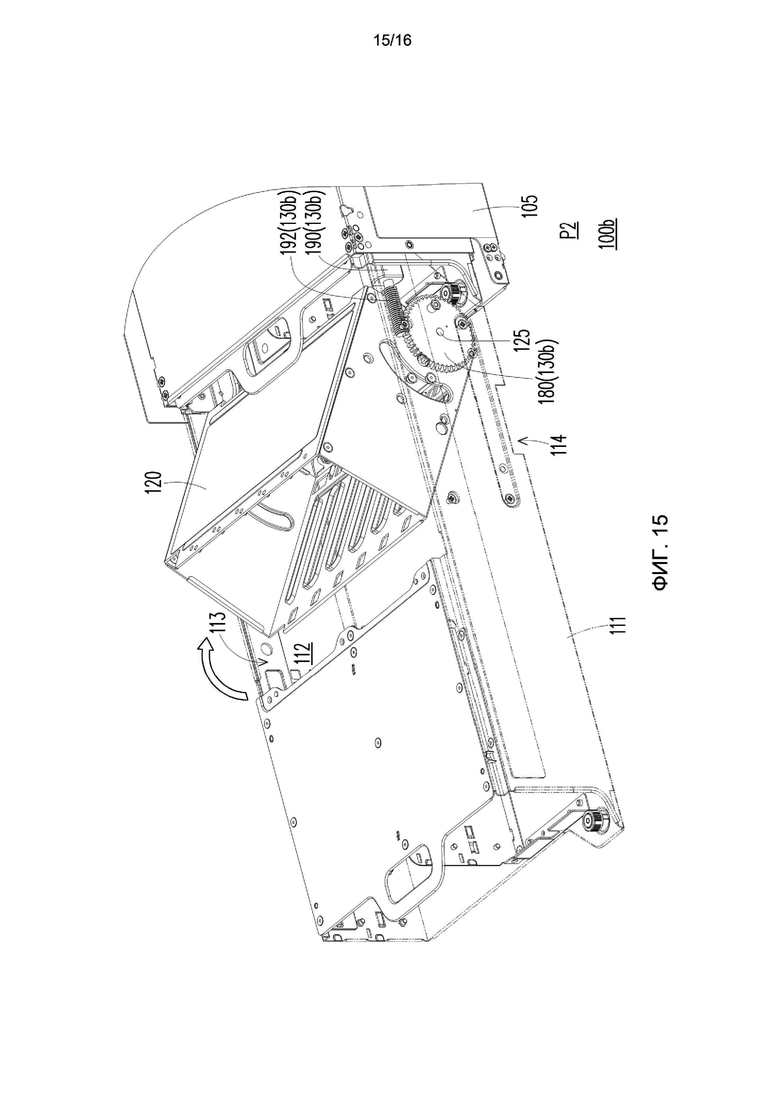

[0029] Фиг. 15 представляет частичный схематический вид держателя устройства для хранения сервера по фиг. 14, с поворотом в верхнюю позицию относительно лотка для сервера.

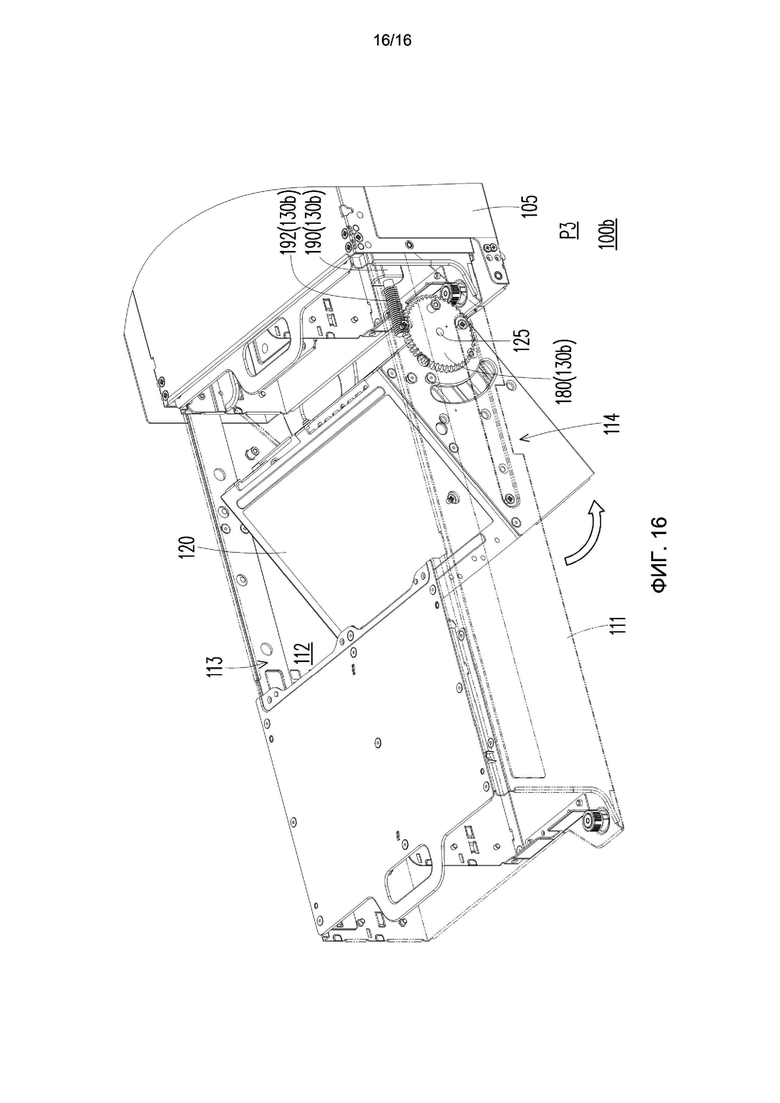

[0030] Фиг. 16 представляет частичный схематический вид держателя устройства для хранения сервера, показанного на фиг. 14, с поворотом в нижнюю позицию относительно лотка для сервера.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0031] Фиг. 1 представляет собой схематический вид сервера согласно варианту осуществления изобретения. Фиг. 2 представляет собой частичный схематический вид, иллюстрирующий извлечение лотка для сервера из корпуса в сервере по фиг. 1. Фиг. 3 представляет собой частичный схематический вид, иллюстрирующий держатель устройства для хранения сервера по фиг. 1, с поворотом в верхнюю позицию относительно лотка для сервера. Фиг. 4 представляет собой частичный схематический вид, иллюстрирующий держатель устройства для хранения сервера по фиг. 1, с поворотом в нижнюю позицию относительно лотка для сервера. Следует отметить, что для упрощения на фиг. 1 показаны только компоненты, относящиеся к изобретению, а материнская плата, жесткий диск и другие структуры сервера опущены. Кроме того, чтобы ясно показать внутреннюю конструкцию, боковая пластина 111 на фиг. 2-4 представлена пунктирными линиями.

[0032] Согласно фиг. 1-4 в этом варианте осуществления сервер 100 включает корпус 105, лоток 110 для сервера и держатель 120 устройства для хранения (фиг. 2). Лоток 110 для сервера установлен с возможностью перемещения на корпусе 105 и может быть размещен в корпусе 105 (фиг. 1) или извлечен из корпуса 105 (фиг. 2).

[0033] На фиг. 2 видно, что лоток 110 для сервера включает две боковые пластины 111 (обозначены пунктирными линиями), пространство 112 для размещения, образованное между двумя боковыми пластинами 111, и верхний проем 113 и нижний проем 114, сообщающиеся с пространством 112 для размещения. Пространство 112 для размещения выполнено с возможностью хранения держателя 120 устройства для хранения. В этом варианте осуществления лоток 110 для сервера не имеет верхней пластины и нижней пластины в позиции, соответствующей позиции держателя 120 устройства для хранения. Другими словами, лоток 110 для сервера является полым над и под пространством 112 для размещения, чтобы образовать верхний проем 113 и нижний проем 114.

[0034] В этом варианте осуществления держатель 120 устройства для хранения включает отверстие 125 шарнира (фиг. 5), а боковая пластина 111 лотка 110 для сервера включает шарнир 115 (фиг. 5). Шарнир 115 боковой пластины 111 проходит в отверстие 125 шарнира держателя 120 устройства для хранения так, что держатель 120 устройства для хранения шарнирно соединен с лотком 110 для сервера. Таким образом, держатель 120 устройства для хранения может поворачиваться относительно лотка 110 для сервера.

[0035] В этом варианте осуществления, когда держатель 120 устройства для хранения расположен в пространстве 112 для размещения и не проходит через верхний проем 113 и нижний проем 114, как показано на фиг. 2, держатель 120 устройства для хранения расположен в начальной позиции P1. Кроме того, держатель 120 устройства для хранения также может быть при необходимости повернут в верхнюю позицию P2 (фиг. 3) или нижнюю позицию P3 (фиг. 4) относительно лотка 110 для сервера так, что часть держателя 120 устройства для хранения проходит через верхний проем 113 или нижний проем 114, чтобы облегчить специалисту замену или ремонт устройства для хранения (не показано) внутри держателя 120 устройства для хранения.

[0036] Таким образом, когда сервер 100 помещают в более высокую позицию (например, наверху шкафа), специалист может повернуть держатель 120 устройства для хранения вниз, чтобы вынуть устройство для хранения. Специалисту может не понадобиться лестница. Такая конструкция также поможет избежать ситуации, когда специалисту будет сложно вынуть устройство для хранения сверху, даже если он стоит на лестнице, например, когда верх шкафа находится довольно близко к потолку серверной комнаты, поскольку потолок серверной комнаты низкий. Кроме того, когда сервер 100 расположен в нижней позиции, специалист может повернуть держатель 120 устройства для хранения вверх, чтобы вынуть устройство для хранения, что более удобно для работы.

[0037] Подробная структура сервера 100 этого варианта осуществления будет дополнительно описана ниже. Фиг. 5 представляет собой схематический вид, показывающий, что держатель устройства для хранения сервера по фиг. 1 не размещен в лотке для сервера. В этом варианте осуществления держатель 120 устройства для хранения и лоток 110 для сервера выполнены таким образом, что держатель 120 устройства для хранения может быть расположен в начальной позиции P1, верхней позиции P2 и нижней позиции P3 относительно лотка 110 для сервера через взаимодействие между позиционирующим отверстием и штифтом 150.

[0038] В частности, в этом варианте осуществления держатель 120 устройства для хранения включает первое позиционирующее отверстие 121, второе позиционирующее отверстие 122 и третье позиционирующее отверстие 123. Сервер 100 также включает модуль 130 позиционирования, который включает неподвижно закрепленный лист 132, прижимную конструкцию 140 и штифт 150. Неподвижно закрепленный лист 132 расположен на боковой пластине 111. Прижимная конструкция 140 может двигаться вверх и вниз по неподвижно закрепленному листу 132, чтобы штифт 150 выступал из неподвижно закрепленного листа 132 или втягивался в него.

[0039] Фиг. 6 представляет собой трехмерный схематический покомпонентный вид модуля позиционирования сервера по фиг. 1. Фиг. 7 представляет схематический вид фиг. 6 с другой точки обзора. Согласно этим фигурам одно из неподвижно закрепленного листа 132 и прижимной конструкции 140 включает щелевое отверстие 146, а другое включает выступ 134, проходящий в щелевое отверстие 146. В частности, в этом варианте осуществления прижимная конструкция 140 включает щелевое отверстие 146, проходящее в направлении сверху-вниз, и неподвижно закрепленный лист 132 включает выступ 134, проходящий в щелевое отверстие 146. Выступ 134 представляет собой, например, шпильку, а крепежный элемент 135 проходит через щелевое отверстие 146 и крепится к выступу 134 для предотвращения отделения прижимной конструкции 140 от неподвижно закрепленного листа 132. Таким образом, прижимная конструкция 140 может двигаться вверх и вниз относительно неподвижно закрепленного листа 132.

[0040] Кроме того, прижимная конструкция 140 включает сквозную канавку 142, проходящую в направлении сверху-вниз, а неподвижно закрепленный лист 132 включает сквозное отверстие 133 (фиг. 6). Штифт 150 проходит через сквозную канавку 142 прижимной конструкции 140 и сквозное отверстие 133 неподвижно закрепленного листа 132 и выполнен с возможностью прохождения в первое позиционирующее отверстие 121 (фиг. 5), второе позиционирующее отверстие 122 (фиг. 5) или третье позиционирующее отверстие 123 (фиг. 5) держателя 120 устройства для хранения (фиг. 5).

[0041] Фиг. 8 представляет схематический вид в частичном разрезе держателя устройства для хранения, лотка для сервера и модуля позиционирования сервера по фиг. 1, когда на прижимную конструкцию не нажали. Согласно фиг. 2 и фиг. 8 в этом варианте осуществления, поскольку обе стороны неподвижно закрепленного листа 132 изогнуты к боковой пластине 111 (фиг. 2), существует пространство между неподвижно закрепленным листом 132 и боковой пластиной 111, а прижимная конструкция 140 и штифт 150 расположены в пространстве между неподвижно закрепленным листом 132 и боковой пластиной 111.

[0042] Как показано на фиг. 8, в этом варианте осуществления модуль 130 позиционирования также включает втулку 154 и эластичный элемент 156. Штифт 150 проходит с возможностью перемещения через втулку 154, а эластичный элемент 156 расположен во втулке 154 и надет на штифт 150. Штифт 150, втулка 154 и эластичный элемент 156 могут рассматриваться как один компонент. Компонент (штифт 150, втулка 154 и эластичный элемент 156) проходит через сквозную канавку 142 прижимной конструкции 140, а втулка 154 закрепляется на неподвижно закрепленном листе 132.

[0043] Кроме того, в этом варианте осуществления прижимная конструкция 140 включает первую наклонную поверхность 144 у сквозной канавки 142, а штифт 150 включает вторую наклонную поверхность 152, и вторая наклонная поверхность 152 штифта 150 упирается в первую наклонная поверхность 144 прижимной конструкции 140.

[0044] На фиг. 8, в качестве примера держатель 120 устройства для хранения расположен в начальной позиции P1. В этом состоянии штифт 150 выступает из сквозного отверстия 133 неподвижно закрепленного листа 132 и проходит в первое позиционирующее отверстие 121 держателя 120 устройства для хранения. Следует отметить, что, когда держатель 120 устройства для хранения находится в верхней позиции P2 или в нижней позиции P3, относительное соотношение между штифтом 150 и вторым позиционирующим отверстием 122 или третьим позиционирующим отверстием 123 держателя 120 устройства для хранения также показано на фиг. 8.

[0045] Фиг. 9 представляет собой схематический вид в частичном разрезе держателя устройства для хранения, лотка для сервера и модуля позиционирования сервера пофиг. 1, когда на прижимную конструкцию нажали. Следует отметить, что на фиг. 9 схематично показано, что когда на прижимную конструкцию 140 надавливают вниз или вытягивают вверх, прижимная конструкция 140 перемещается в направлении входа в чертеж или перемещается с выходом из чертежа под углом обзора по фиг. 9.

[0046] Сравнивая фиг. 8 с фиг. 9, можно увидеть, что при нажатии на прижимную конструкцию 140 левая и правая первые наклонные поверхности 144 прижимной конструкции 140 будут постепенно сближаться друг с другом и давить на вторую наклонную поверхность 152 штифта 150. Таким образом, штифт 150 толкается первой наклонной поверхностью 144 прижимной конструкции 140 и движется к боковой пластине 111 (внизу на фиг. 9). Следовательно, штифт 150 движется из позиции, в которой штифт 150 выступает из неподвижно закрепленного листа 132 на фиг. 8, чтобы втянуться в сквозное отверстие 133 неподвижно закрепленного листа 132, таким образом перемещаясь от первого позиционирующего отверстия 121 держателя 120 устройства для хранения.

[0047] В этих обстоятельствах неподвижно закрепленное крепление между держателем 120 устройства для хранения и лотком 110 для сервера освобождается, и специалист может откинуть держатель 120 устройства для хранения вверх или вниз. Кроме того, как видно из фиг. 9, эластичный элемент 156 сжимается в этом состоянии для накопления потенциальной энергии силы упругости.

[0048] После того, как штифт 150 сдвинется из первого позиционирующего отверстия 121 держателя 120 устройства для хранения, и специалист повернет держатель 120 устройства для хранения, первое позиционирующее отверстие 121 держателя 120 устройства для хранения будет смещено относительно штифта 150. В данных обстоятельствах, специалисту может не потребоваться продолжать прижимать или подталкивать прижимную конструкцию 140. Эластичный элемент 156 высвобождает часть потенциальной энергии силы упругости так, что штифт 150 упирается в поверхность стенки держателя 120 устройства для хранения до тех пор, пока держатель 120 устройства для хранения поворачивается в другую позицию (штифт 150 совмещен со вторым позиционирующим отверстием 122 или третьим позиционирующим отверстием 123). Эластичный элемент 156 восстанавливается, чтобы отодвинуть штифт 150 назад, и штифт 150 может быть вставлен во второе позиционирующее отверстие 122 или третье позиционирующее отверстие 123 держателя 120 устройства для хранения так, что держатель 120 устройства для хранения остается в верхней позиции P2 или в нижней позиции P3.

[0049] Следует отметить, что, как видно из фиг. 5, в этом варианте осуществления верхний и нижний концы прижимной конструкции 140 выступают из неподвижно закрепленного листа 132 так, что специалист может надавить вниз или вытянуть вверх прижимную конструкцию 140 относительно неподвижно закрепленного листа 132, чтобы вывести штифт 150 из первого позиционирующего отверстия 121, второго позиционирующего отверстия 122 или третьего позиционирующего отверстия 123 держателя 120 устройства для хранения. Операция довольно удобна, и специалист может быстро обслужить или заменить устройство для хранения.

[0050] Кроме того, согласно фиг. 5 и фиг. 9 в этом варианте осуществления держатель 120 устройства для хранения также включает щелевое отверстие 124 дугообразной формы, а модуль 130 позиционирования также включает демпфирующий элемент 160, который установлен на неподвижно закрепленном листе 132. Демпфирующий элемент 160 проходит через щелевое отверстие 124 дугообразной формы и контактирует с держателем 120 устройства для хранения. Поскольку демпфирующий элемент 160, расположенный на неподвижно закрепленном листе 132, контактирует с держателем 120 устройства для хранения (например, на фиг. 9, демпфирующий элемент 160 контактирует с поверхностью стенки щелевого отверстия 124 дугообразной формы) между держателем 120 устройства для хранения и демпфирующим элементом 160 может возникать трение, чтобы предотвратить ситуацию, когда держатель 120 устройства для хранения вместе с устройством для хранения в нем автоматически упадет под действием силы тяжести, когда штифт 150 выйдет из первого позиционирующего отверстия 121, второго позиционирующего отверстия 122 или третьего позиционирующего отверстия 123 держателя 120 устройства для хранения.

[0051] Модули 130a и 130b позиционирования различных режимов реализации будут описаны ниже.

[0052] Фиг. 10 представляет схематический вид модуля позиционирования сервера согласно другому варианту осуществления изобретения. В этом варианте осуществления модуль 130a позиционирования сервера 100a включает шестерню 180, первую рейку 170 и вторую рейку 175, сцепленную с шестерней 180. Шестерня 180 расположена на держателе 120 устройства для хранения, а в центре шестерни 180 представляет собой отверстие 125 шарнира (центр поворота), вокруг которого держатель 120 устройства для хранения поворачивается относительно лотка 110 для сервера.

[0053] Первая рейка 170 и вторая рейка 175 расположены параллельно, а шестерня 180 расположена между первой рейкой 170 и второй рейкой 175. Первая рейка 170 и вторая рейка 175 расположены с возможностью перемещения на боковой пластине 111. В частности, первая рейка 170 включает первую канавку 172, а вторая рейка 175 включает вторую канавку 177. Неподвижно закрепленный лист 132 модуля 130a позиционирования закреплен на боковой пластине 111 и включает первый ползун 136, проходящий в первую канавку 172, и второй ползун 137, проходящий во вторую канавку 177 так, что первая рейка 170 и вторая рейка 175 расположены на неподвижно закрепленном листе 132 с возможностью перемещения.

[0054] Фиг. 11 представляет собой частичный схематический вид, показывающий, что держатель устройства для хранения сервера по фиг. 10 находится в начальной позиции относительно лотка для сервера. Фиг. 12 представляет собой частичный схематический вид держателя устройства для хранения сервера по фиг. 10, с поворотом в верхнюю позицию относительно лотка для сервера. Фиг. 13 представляет собой частичный схематический вид держателя устройства для хранения сервера, показанного на фиг. 10, с поворотом в нижнюю позицию относительно лотка для сервера.

[0055] Согласно фиг. 11-13 в этом варианте осуществления, когда специалист хочет откинуть держатель 120 устройства для хранения вверх или вниз просто повернув держатель 120 устройства для хранения непосредственно вверх или вниз, шестерня 180 будет поворачиваться вместе с держателем 120 устройства для хранения. Во время этого поворота шестерня 180, первая рейка 170 и вторая рейка 175 перемещаются относительно неподвижно закрепленного листа 132. В качестве альтернативы специалист также может вручную сдвигать первую рейку 170 или вторую рейку 175, чтобы привести шестерню 180 во вращение и заставить поворачиваться держатель 120 устройства для хранения.

[0056] Следует отметить, что в этом варианте осуществления глубина сцепления между шестерней 180 и первой рейкой 170 и между шестерней 180 и второй рейкой 175 может быть немного больше так, чтобы увеличить трение между шестерней 180 и первую рейкой 170 и между шестерней 180 и второй рейкой 175. При такой конструкции держатель 120 устройства для хранения может оставаться в любой позиции относительно лотка 110 для сервера (бесступенчатое вращение) без конфигурации позиционирующего отверстия и штифта.

[0057] Фиг. 14 представляет собой частичный схематический вид держателя устройства для хранения сервера в начальной позиции относительно лотка для сервера согласно другому варианту осуществления изобретения. Фиг. 15 представляет собой частичный схематический вид держателя устройства для хранения сервера по фиг. 14, с поворотом в верхнюю позицию относительно лотка для сервера. Фиг. 16 представляет собой частичный схематический вид держателя устройства для хранения сервера, показанного на фиг. 14, с поворотом в нижнюю позицию относительно лотка для сервера.

[0058] Согласно фиг. 14-16 в этом варианте осуществления модуль 130b позиционирования сервера 100b включает приводной механизм 190, винт 192, связанный с приводным механизмом 190, и шестерню 180, сцепленную с винтом 192. Приводной механизм 190 и винт 192 установлены в лотке 110 для сервера, а шестерня 180 установлена на держателе 120 устройства для хранения. Точно так же центр шестерни 180 представляет собой шарнир 115, вокруг которого относительно лотка 110 для сервера поворачивается держатель 120 устройства для хранения. В этом варианте осуществления приводной механизм 190 представляет собой, например, двигатель, который электрически поворачивает винт 192, тем самым поворачивая шестерню 180 и поворачивая держатель 120 устройства для хранения, закрепленный на шестерне 180.

[0059] Таким образом, в сервере по изобретению лоток для сервера включает верхний проем и нижний проем, а держатель устройства для хранения шарнирно соединен с лотком для сервера и выполнен с возможностью поворота в верхнюю позицию или нижнюю позицию относительно лотка для сервера, чтобы часть держателя устройства для хранения проходила через верхний проем или проходила через нижний проем. Таким образом, специалист может поворачивать держатель устройства для хранения вверх или вниз. Когда сервер находится в более высокой позиции, специалист может повернуть держатель устройства для хранения вниз, чтобы вынуть устройство для хранения. Когда сервер находится в нижней позиции, специалист может повернуть держатель устройства для хранения вверх, чтобы вынуть устройство для хранения, что более удобно для работы.

ССЫЛОЧНЫЕ ПОЗИЦИИ

Р1: начальная позиция

Р2: верхняя позиция

Р3: нижняя позиция

100, 100а, 100b: сервер

105: корпус

110: лоток для сервера

111: боковая пластина

112: пространство для размещения

113: верхний проем

114: нижний проем

115: шарнир

120: держатель устройства для хранения

121: первое позиционирующее отверстие

122: второе позиционирующее отверстие

123: третье позиционирующее отверстие

124: щелевое отверстие дугообразной формы

125: отверстие шарнира

130, 130a, 130b: модуль позиционирования

132: неподвижно закрепленный лист

133: сквозное отверстие

134: выступ

135: элемент закрепления

136: первый ползун

137: второй ползун

140: прижимная конструкция

142: сквозная канавка

144: первая наклонная поверхность

146: щелевое отверстие

150: штифт

152: вторая наклонная поверхность

154: втулка

156: эластичный элемент

160: демпфирующий элемент

170: первая рейка

172: первая канавка

175: вторая рейка

177: вторая канавка

180: шестерня

190: приводной механизм

192: винт.

Изобретение относится к конструктивным элементам вычислительных устройств. Технический результат заключается в повышении ремонтопригодности серверных устройств за счет облегчения доступа к серверным устройствам хранения для их обслуживания или замены. Технический результат достигается за счет того, что сервер включает лоток для сервера и держатель устройства для хранения; лоток для сервера включает две боковые пластины, пространство для размещения, образованное между двумя боковыми пластинами, верхний проем и нижний проем, сообщающиеся с пространством для размещения; держатель устройства для хранения шарнирно соединен с лотком для сервера; при этом когда держатель устройства для хранения находится в пространстве для размещения и не проходит через верхний и нижний проемы, держатель устройства для хранения находится в начальной позиции; и держатель устройства для хранения выполнен с возможностью поворота между верхней позицией и нижней позицией относительно лотка для сервера так, что часть держателя устройства для хранения проходит через верхний проем или нижний проем. 4 з.п. ф-лы, 16 ил.

1. Сервер, содержащий:

лоток для сервера, содержащий две боковые пластины, пространство для размещения, образованное между двумя боковыми пластинами, верхний проем и нижний проем, сообщающиеся с пространством для размещения;

держатель устройства для хранения, шарнирно соединенный с лотком для сервера, при этом, когда держатель устройства для хранения находится в пространстве для размещения и не проходит через верхний проем и нижний проем, держатель устройства для хранения находится в начальной позиции, и держатель устройства для хранения выполнен с возможностью поворота между верхней позицией и нижней позицией относительно лотка для сервера так, что часть держателя устройства для хранения проходит через верхний проем или нижний проем;

и штифт, расположенный на одной из двух боковых пластин, при этом держатель устройства для хранения содержит первое позиционирующее отверстие, второе позиционирующее отверстие и третье позиционирующее отверстие, причем при необходимости обеспечена возможность вставки штифта в первое позиционирующее отверстие, второе позиционирующее отверстие или третье позиционирующее отверстие, чтобы удерживать держатель устройства для хранения в начальной позиции, верхней позиции или нижней позиции.

2. Сервер по п. 1, также содержащий:

модуль позиционирования, содержащий неподвижно закрепленный лист, прижимную конструкцию и указанный штифт,

при этом неподвижно закрепленный лист расположен на одной из боковых пластин и содержит сквозное отверстие, а прижимная конструкция установлена с возможностью перемещения на неподвижно закрепленном листе, причем прижимная конструкция содержит сквозную канавку и первую наклонную поверхность у сквозной канавки, а штифт проходит через сквозную канавку прижимной конструкции и сквозное отверстие неподвижно закрепленного листа и выполнен с возможностью прохождения в первое позиционирующее отверстие, второе позиционирующее отверстие или третье позиционирующее отверстие держателя устройства для хранения, при этом штифт содержит вторую наклонную поверхность, причем вторая наклонная поверхность штифта упирается в первую наклонную поверхность прижимной конструкции, и, когда прижимную конструкцию перемещают относительно неподвижно закрепленного листа, первая наклонная поверхность прижимной конструкции давит на вторую наклонную поверхность штифта для обеспечения возможности втягивания штифта в сквозное отверстие неподвижно закрепленного листа.

3. Сервер по п. 2, в котором модуль позиционирования также содержит втулку и эластичный элемент, причем втулка закреплена на неподвижно закрепленном листе, штифт вставлен с возможностью перемещения через втулку, а эластичный элемент расположен во втулке и надет на штифт.

4. Сервер по п. 2, в котором одно из неподвижно закрепленного листа и прижимной конструкции содержит щелевое отверстие, а другое содержит выступ, который проходит в щелевое отверстие, при этом направление прохождения щелевого отверстия параллельно направлению прохождения сквозной канавки.

5. Сервер по п. 2, в котором держатель устройства для хранения также содержит щелевое отверстие дугообразной формы, а модуль позиционирования также содержит демпфирующий элемент, который установлен на неподвижно закрепленном листе, при этом демпфирующий элемент проходит через щелевое отверстие дугообразной формы и контактирует с держателем устройства для хранения.
