УСТАНОВКА ДЛЯ ПЕРЕРАБОТКИ МУСОРООТХОДОВ Российский патент 2025 года по МПК F23G5/00 F23G5/40

Изобретение относится к области экологии и может быть использовано в комплексе по переработке производственных и коммунальных отходов.

Целью настоящего изобретения является сокращение свалки коммунальных, промышленных и химических отходов.

Известен вывоз отходов на мусорный полигоны с выгрузкой в кузов бункерной тележки мусороутилизирующего устройства [1].

Известны стационарные комплексы переработки и сжиганием того, что перерабатывать невозможно, используя фильтры, чтобы дым не загрязнял воздух.

Недостатком в первом случае мусороутилизирующего устройства является отсутствие привязки к топочной печи сгорания мусорных отходов.

Во втором случае невозможность установки стационарных заводских устройств на малых полигонах, вблизи малых населенных пунктов.

Целью настоящего изобретения является - создание комплексной установки для переработки мусороотходов, снижение воздействия на экологию, путем сокращения полигонов.

Технический результат осуществляется тем, что мусор в бункере-накопителе кузовной тележки мусороутилизирующего устройства, сообщающего через пенальный канал с установленным скребковым конвейером, перегружающего отходы мусора, с последующей доставкой в емкость вагонетки, представляющую печь приема сжигания отходов.

Указанный результат достигается тем, что комплексное утилизирующее устройство включает в себя существующее мусороутилизирующеее устройство [1] из приемного бункера-накопителя, из которого отходы мусора скребковым конвейером перегружаются в емкость вагонетки, представляющую печь приема сжигания отходов, с внутренним колосниковым полком, шлаковыводным отрезком трубы, выходящей на подвагонеточную стволовую трубу с внутренним гидроштоком (пешней).

Вариант надежности устранения от утечки газов из-под крышки в атмосферу воздуха технически сложнее и достигается, когда при снятой передвижной крышке емкость вагонетки устанавливается в приемной камере, на входе которой закрепляется воздушно-дренчерная ограждающая защита, на задней стенке камеры выходное окно для вывода газов в камеру очистки вытяжной трубы

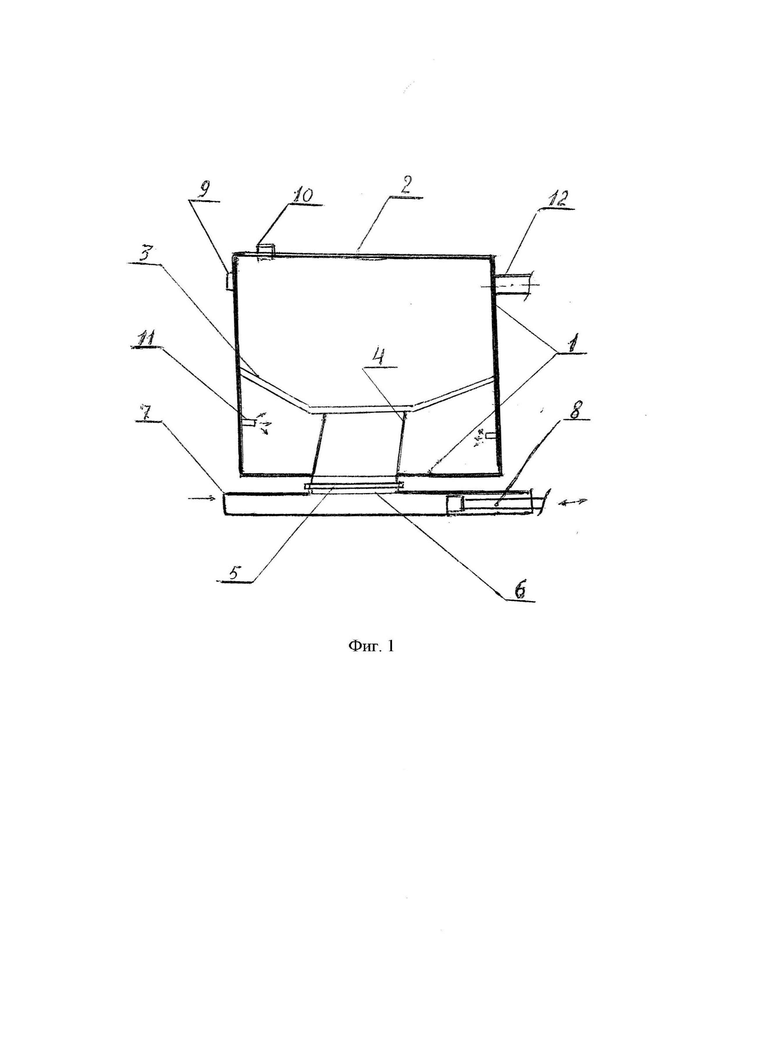

На фигуре 1 схематично показана емкость печной вагонетки, общей вид в разрезе.

Установка для переработки мусороотходов, содержащая емкость печной вагонетки 1 с крышкой 2, колосниковый полок 3, соединительный отрезок трубы 4 с опорной плитой 5, шлакоприемное окно 6, трубчатый выход 7, толкательный шток 8, смотровое окно 9, люк приема отходов сгорания 10, факельные форсунки 11, газовыводящая труба 12.

Работа установки осуществляется следующим образом: из бункера-накопителя мусороутилизирующего устройства отхода с добавлением мелкого угля и небольшой порции солярки перегружаются конвейером в емкость печной вагонетки на колосник с настилом подушки угля, перегоранием и выпадением шлаков в нижний отрезок стволовой трубы с последующей выгрузкой наружу поршневым штоком (пешней).

В рамках нацпроекта «Экология» ввод установки для переработки мусороотходов позволит горючие материалы сжигать, органику перерабатывать в технический грунт с использованием рекультивации мусорных полигонов.

Установка совместима с работой примыкания существующих городских котельных, котельных ГРЭС.

1. Турушев А.Н. Мусороутилизирующее устройство RU 26759227 от 25.12.2018.

2. Турушев А.Н. Мусороутилизирующее устройство RU 2019109231 12.10.2020 (формула).

Изобретение относится к области экологии и может быть использовано в комплексе по переработке производственных и коммунальных отходов. Установка для переработки отходов включает мусороутилизирующее устройство с бункером-накопителем отходов и выпускным перегружателем, печь для сжигания отходов, выполненную в виде емкости печной вагонетки, содержащей колосниковый полок со шлаковыводным отрезком трубы, выходящим в подвагонеточную стволовую трубу, с установленным внутри толкательным гидроштоком, при этом мусороутилизирующее устройство выполнено с возможностью перемещения отходов с помощью выпускного перегружателя в емкость печной вагонетки, установленной в приемной камере установки, на входе которой закреплена воздушно-дренчерная ограждающая защита, а на задней стенке выполнено выходное окно для вывода газов в камеру очистки вытяжной трубы. Технический результат - надежность устранения утечки газов в атмосферу воздуха из-под передвижной крышки емкости вагонетки. 1 з.п. ф-лы, 1 ил.

1. Установка для переработки отходов, включающая мусороутилизирующее устройство с бункером-накопителем отходов и выпускным перегружателем, печь для сжигания отходов, выполненную в виде емкости печной вагонетки, содержащей колосниковый полок со шлаковыводным отрезком трубы, выходящим в подвагонеточную стволовую трубу, с установленным внутри толкательным гидроштоком, при этом мусороутилизирующее устройство выполнено с возможностью перемещения отходов с помощью выпускного перегружателя в емкость печной вагонетки, установленной в приемной камере установки, на входе которой закреплена воздушно-дренчерная ограждающая защита, а на задней стенке выполнено выходное окно для вывода газов в камеру очистки вытяжной трубы.

2. Установка п. 1, отличающаяся тем, что открытые концы подвагонеточной стволовой трубы служат на входе поддувалом для входа воздуха, на выходе - для установки толкательного гидроштока, удаляющего шлаки.
