УСТРОЙСТВА И СПОСОБЫ ФОРМИРОВАНИЯ ДИАГРАММЫ НАПРАВЛЕННОСТИ ДЛЯ ПРИЕМА ПО ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ Российский патент 2025 года по МПК H04B7/417

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится, в общем, к беспроводной связи и, более конкретно, к устройствам и способам формирования диаграммы направленности для приема данных по восходящей линии связи (UL).

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

На современном этапе имеет место все более и более активное развертывание сетей беспроводной связи 5^го поколения (5G) стандарта New Radio (NR.), преимущества и возможности которых широко известны.

На базовых станциях (BS) в системе 5G NR используются массивные антенные решетки (Massive MIMO (mMIMO)), содержащие множественные приемопередающие антенные элементы (АЕ), которые позволяют эффективно реализовать технологию MIMO

("многоканальный вход - многоканальный выход"), когда для передачи данных (например, физического нисходящего совместно используемого канала (PDSCH)) на одно или несколько пользовательских оборудований (UE) передаются несколько пространственных MIMO-слоев (MIMO layers). Аналогичным образом, один или более MIMO-слоев (например, физического восходящего совместно используемого канала (PUSCH)) могут передаваться от каждого из пользовательских оборудований на приемное устройство базовой станции.

Обобщенно говоря, цифровой сигнал передается или принимается с помощью одного или нескольких цифровых портов, связанных с антенными элементами базовой станции, посредством радиочастотного блока, выполняющего функцию цифро-аналогового и аналого-цифрового преобразования сигнала. Так, для диапазона частот 3.5 ГГц могут задействоваться 64 цифровых порта, позволяющие использовать различные схемы пространственной цифровой обработки сигнала (прекодинга). Например, с помощью технологии пространственного мультиплексирования (SM) обеспечивается возможность использования одних и тех же частотно-временных ресурсов для нисходящей (DL) передачи MIMO-слоев на одно или несколько пользовательских оборудований, а с помощью технологии адаптивного формирования диаграммы направленности (BF) обеспечивается динамическое фокусирование мощности передаваемого сигнала в одном или более заданных направлениях. За счет применения модуляции с ортогональным частотным разделением и мультиплексированием (OFDM) обеспечивается эффективная широкополосная передача сигнала в канале с многолучевым распространением.

В целях иллюстрации, на Фиг. 1 приведен пример части двумерной антенной решетки базовой станции, в которой антенные элементы (условно обозначенные как х на данной фигуре), виртуализированы в N₁=4 антенных порта по горизонтали и N₂=2 антенных порта по вертикали. Как видно из иллюстрации, каждому антенному порту в данном случае соответствует поднабор из трех смежных антенных элементов. Также учитывается возможность каждого порта излучать сигнал с одной из двух разных, ортогональных поляризаций (Р=2). Этими ортогональными поляризациями могут быть линейные (вертикальная и горизонтальная) поляризации, а также круговые (правая и левая) поляризации. В результате, рассматриваемая подрешетка антенны поддерживает N₁×N₂×Р=16 цифровых портов. По сути, N₁ соответствует размерности по одному (здесь горизонтальному) пространственному направлению, N₂ соответствует размерности по другому (здесь вертикальному) пространственному направлению, и Р соответствует размерности по поляризации. Естественно, аналогичное рассмотрение применимо к подрешеткам с другими требующимися размерами (N₁, N₂). При этом, в общем N₁≥N₂.

В 5G NR формирование диаграммы направленности осуществляется и при приеме UL передач, осуществляемых с пользовательских оборудований на базовую станцию.

Ниже в целях обеспечения понимания технического контекста настоящего изобретения дается краткое изложение отвечающей 5G NR методики формирования UL диаграммы направленности.

Прежде всего, на Фиг. 2 в общем виде проиллюстрирована система беспроводной связи, которая может представлять собой систему связи 5G NR. Как показано на Фиг. 2, пользовательские оборудования (UE) 2 01 осуществляют связь с базовыми станциями (BS) 202 в сети радиодоступа (RAN) 200. UE 201 (например, UE 201-1, 201-2, 201-3,…) распределены по RAN 200, и каждое из UE 2 01 может быть стационарным или мобильным. Широко известными примерами UE являются смартфоны, планшеты, модемы и т.п.

Базовые станции 202 (например, BS 202-А, 202-В, 202-С) могут обеспечить зону покрытия для конкретной географической области, зачастую именуемой ^'сотой^'. Базовые станции 202, в основном, имеют стационарную конструкцию, но могут быть и в подвижном исполнении. В общем, базовые станции могут представлять собой макро базовые станции (как иллюстрируется BS 202- А, 202-В, 202-С на Фиг. 2), а также пико базовые станции для пикосот или фемто базовые станции для фемтосот.Соты, в свою очередь, могут быть разбиты на сектора.

Координацию и управление работой базовых станций 202 может обеспечивать контроллер сети, находящийся на связи с ними (например, через магистральное соединение (backhaul)). RAN 200 может быть на связи с базовой сетью (CN) (к примеру, через контроллер сети), которая обеспечивает различные сетевые функции, такие как, например, управление доступом и мобильностью, управление сеансами, функция сервера аутентификации, функция приложений и т.п. При этом, базовые станции 202 в RAN 200 могут также соединяться между собой, например, через прямое физическое соединение, которое предпочтительно является высокоскоростным соединением.

При перемещении пользовательского оборудования в пределах RAN 200 может быть осуществлена передача его обслуживания (handover) от одной базовой станции другой базовой станции. Например, обслуживание UE 201-3 может быть передано от BS 202-В к BS 202-А. При этом осуществляется переконфигурирование соответствующих параметров системы связи на пользовательском оборудовании для работы с новой базовой станцией. Переключение обслуживания пользовательского оборудования может осуществляться и между секторами одной базовой станции.

В 5G NR реализована архитектура OpenRAN (O-RAN) - в частности, O-RAN 7-2х, - которая заключается в разделении базовой станции на две части и использовании специального (fronthaul) интерфейса (FH интерфейса), определенного для обмена информацией между этими функциональными частями. Более конкретно, базовая станция согласно данной архитектуре разделяется на радиоблок (RU) и распределенный блок (DU), связанные между собой посредством FH интерфейса (см. Фиг. 3). Функциональность, реализуемая радиоблоком и распределенным блоком в рассматриваемом техническом контексте, будет описана более подробно ниже.

Поддержка архитектуры О-RAN также ожидается и в сетях беспроводной связи следующего поколения.

Каждая из BS 202, показанных на Фиг. 2, включает в себя аппаратные и логические средства для реализации соответствующих функций в базовой станции. К аппаратным средствам относятся, в частности, антенная решетка, состоящая из приемопередающих антенных элементов, о которых говорилось выше, различные специальным образом сконфигурированные процессоры, контроллеры, устройства хранения данных, прочие схемные элементы, а также связывающие их шины. К логическим средствам относится программное обеспечение, хранящееся в соответствующих запоминающих устройствах и конфигурирующее соответствующие схемные элементы. К программному обеспечению также относится и микропрограммное обеспечение, непосредственно прошитое в процессорах и контроллерах. Указанные аппаратные средства конфигурируются, в том числе, для выполнения различной обработки в отношении передаваемых и принимаемых сигналов, включая (де)модуляцию, (де) мультиплексирование, (де)кодирование, усиление, фильтрацию, оцифровку, (де)перемежение, распределение ресурсов, планирование приема/передачи.

Аналогичным образом, каждое из UE 201, показанных на Фиг. 2, включает в себя аппаратные и логические средства для реализации соответствующих функций в пользовательском оборудовании. К аппаратным средствам относятся, в частности, приемопередающие устройства с соответствующими антенными элементами, различные специальным образом сконфигурированные процессор(ы), контроллеры, устройства хранения данных, прочие схемные элементы, а также связывающие их шины. К логическим средствам относится программное обеспечение, хранящееся в соответствующих запоминающих устройствах и конфигурирующее соответствующие схемные элементы. К программному обеспечению также относится и микропрограммное обеспечение, непосредственно прошитое в контроллерах. Указанные аппаратные средства конфигурируются, в том числе, для выполнения различной обработки в отношении передаваемых и принимаемых сигналов, включая (де)модуляцию, (де)мультиплексирование, (де)кодирование, усиление, фильтрацию, оцифровку, (де)перемежение. Помимо этого, UE содержит средства для взаимодействия с пользователем, включая сенсорный экран, динамики/микрофон, кнопки, а также пользовательские приложения, хранящиеся в памяти пользовательского оборудования и исполняющиеся процессором пользовательского оборудования в соответствующей операционной системе.

Примеры вышеупомянутых процессоров/контроллеров включают в себя микропроцессоры, микроконтроллеры, устройства цифровой обработки сигналов (DSP), программируемые вентильные матрицы (FPGA), дискретные аппаратные микросхемы и т.п. (Микро)программное обеспечение, исполняемое процессорами/контроллерами, следует толковать в широком смысле, как означающее машиноисполняемые инструкции, наборы инструкций, программный код, сегменты кода, подпрограммы, программные модули, объекты, процедуры и т.п.Программное обеспечение хранится на соответствующих машиночитаемых носителях, которые могут быть реализованы, на пример, в виде ОЗУ (RAM), ПЗУ (ROM), перепрограммируемого ПЗУ (EEPROM), твердотельных запоминающих устройств, магнитных запоминающих устройств, оптических запоминающих устройств и т.п., на которых могут быть записаны или сохранены соответствующие программные коды и структуры данных, к которым может осуществляться доступ со стороны соответствующих процессоров/контроллеров.

В 5G NR на базовой станции применяется следующее выражение для вычисления весов демодуляции MIMO для принимаемых UL сигналов:

Матрица в уравнении (1) называется приемником на основе критерия линейного MMSE (минимума среднеквадратичной ошибки) с подавлением помех (IRC), т.е. LMMSE-IRC приемником. Далее по тексту настоящей заявки данная матрица может без ограничения общности именоваться LMMSE-IRC приемником или просто приемником.

В уравнении (1) - матрица канала, полученная на базовой станции, ее размерность есть число приемных цифровых портов базовой станции на число пространственных потоков (т.е. MIMO-слоев), принимаемых базовой станцией от одного или более пользовательских оборудований. Пусть, в качестве одного примера, базовая станция имеет 32 приемных цифровых порта и осуществляется прием одного MIMO-слоя от одного пользовательского оборудования, т.е. имеет место однопользовательский режим MIMO (SU-MIMO), - в этом случае размерность матрицы канала будет 32×1. Пусть, в качестве другого примера, базовая станция имеет 64 приемных цифровых порта и осуществляется прием двух MIMO-слоев с каждого из пяти пользовательских оборудований, т.е. имеет место многопользовательский режим MIMO (MU-MIMO), - в этом случае размерность матрицы канала будет 64×10.

Далее, в уравнении (1) R - ковариационная матрица помех и шума, посредством которой осуществляется их подавление на приемнике базовой станции; ее размерность есть число приемных цифровых портов на число приемных цифровых портов. То есть, в двух примерах, рассмотренных в предыдущем абзаце, размерность ковариационной матрицы R будет 32×32 и 64×64, соответственно.

Наконец, в уравнении (1) I - единичная матрица, ^H обозначает эрмитово сопряжение, ^-1 обозначает операцию обращения матрицы.

Для 5G mMIMO, где, как было отмечено ранее, количество цифровых портов является большим, приемник на базовой станции согласно уравнению (1) будет весьма сложным - во-первых, имеет место регулярное обращение матриц достаточно большого размера; во-вторых, в случае, если базовая станция имеет архитектуру О-RAN, имеет место нежелательно высокая нагрузка на FH интерфейс.Данная высокая нагрузка, в общем, связана с передачей принятого широкополосного сигнала с каждого цифрового порта, каковая передача требует высокой пропускной способности FH интерфейса.

Стандартные подходы, используемые в 5G NR для снижения сложности приемника, основываются на формировании диаграммы направленности (BF) для восходящей линии связи (UL). В общем, задачей формирования UL диаграммы направленности является максимально эффективная весовая обработка принятого UL сигнала на различных приемных цифровых портах базовой станции. Веса подбираются (суб)оптимальным образом, и сигналы с приемных цифровых портов, после применения к ним соответствующих весов, суммируются, с получением так называемых виртуальных портов, количество которых меньше количества цифровых портов базовой станции. Иными словами, формирование UL диаграммы направленности в рассматриваемом контексте применяется на базовой станции для виртуализации большого числа приемных цифровых портов в менвшее число виртуалвных портов.

Более конкретно, формирование диаграммы направленности может быть отражено следующими уравнениями:

В уравнениях (2), (3)

есть весовая матрица формирования диаграммы направленности (BF матрица), весовой или диаграммо-образующий вектор, i=l,…_' L_' его размер есть число приемных цифровых портов базовой станции; - эквивалентная матрица канала после формирования диаграммы направленности; - эквивалентная ковариационнаяматрица помех и шума после формирования диаграммы направленности; ^Т обозначает транспонирование.

Параметр L определяет количество потоков приема после применения формирования UL диаграммы направленности, т.е. количество виртуальных портов, и выбирается на базовой станции в зависимости от ее реализации. Так, параметр L может выбираться исходя из допустимой сложности приемника; также, для архитектуры O-RAN параметр L может быть выбран исходя из ограничений FH интерфейса - по сути, данным параметром отражается количество потоков приема, подлежащих передаче через FH интерфейс.Чем меньше значение L, тем меньше информации нужно будет передавать от радиоблока к распределенному блоку для последующей обработки; с другой стороны, для более эффективной с точки зрения помехоустойчивости последующей обработки UL сигнала целесообразным является использование большего количества диаграммо-образующих векторов. В типичном случае, L выбирается меньшим числа приемных цифровых портов и не меньшим числа принимаемых MIMO-слоев. Данный аспект 5G NR дополнительно проиллюстрирован на Фиг. 5b.

В результате, размерность эквивалентной матрицы канала после формирования диаграммы направленности будет а размерность эквивалентной ковариационной матрицы после формирования диаграммы направленности будет Именно эти эквивалентные матрицы меньшей размерности и используются в уравнении (1), обеспечивая снижение сложности приемника и снижение нагрузки на FH интерфейс.

Далее со ссылками на Фиг. 4, 5 приводится описание применения вышеуказанного формирования диаграммы направленности в сети (NW) беспроводной связи 5G NR с базовой станцией архитектуры О-RAN 7-2х. Описываемый здесь подход 5G NR основывается на опорных сигналах зондирования (SRS), принимаемых на базовой станции от одного или более пользовательских оборудований.

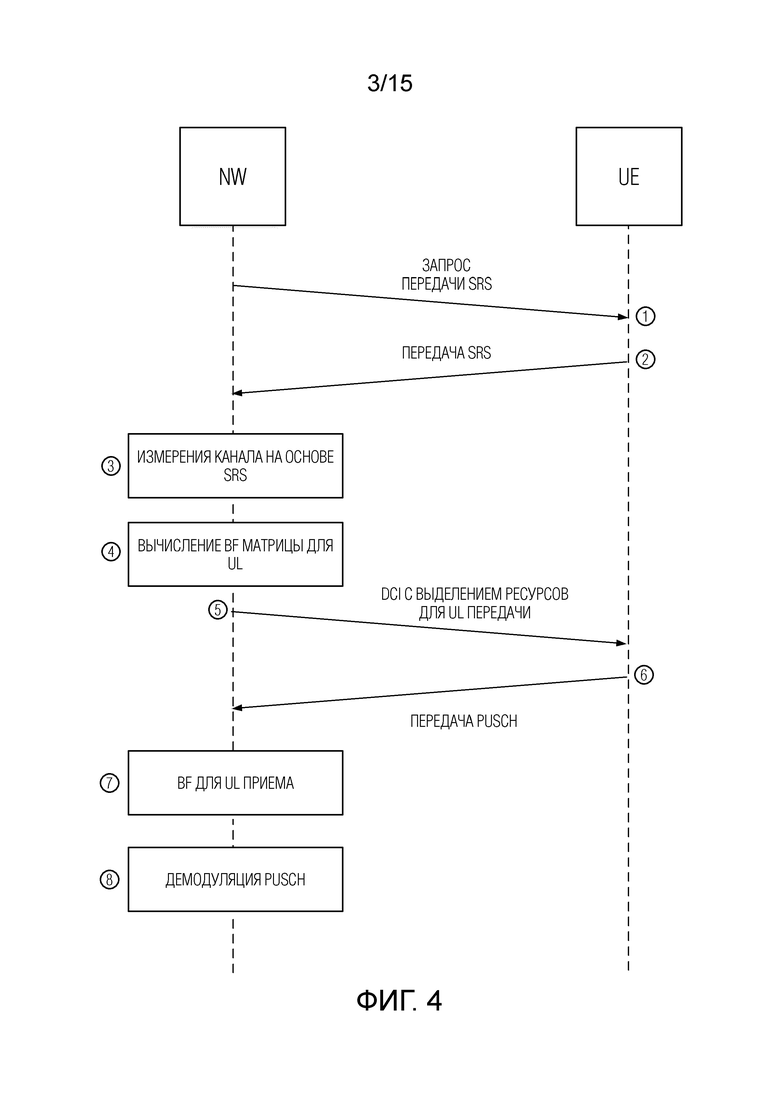

На Фиг. 4 иллюстративно показана обобщенная схема взаимодействия между NW и пользовательским оборудованием для формирования на базовой станции, являющейся частью NW, диаграммы направленности для приема UL передачи от пользовательского оборудования. На Фиг. 5а иллюстративно показана блок-схема функциональных модулей радиоблока и распределенного блока базовой станции в контексте взаимодействия по Фиг. 4.

По приему от базовой станции запроса SRS (действие 1 по Фиг. 4), пользовательское оборудование передает SRS на базовую станцию (действие 2). На основе SRS, принимаемых от пользовательских оборудований, базовая станция осуществляет измерения канала (действие 3) и выполняет вычисления для формирования UL диаграммы направленности в соответствии с уравнениями (2)-(4) (действие 4). Процедура согласно уравнениям (2)-(4) называется процедурой пространственной компрессии или сокращения портов (port reduction). Далее базовая станция выделяет пользовательскому оборудованию ресурсы для UL передачи и сообщает пользовательскому оборудованию об этом выделении (UL grant) в управляющей информации нисходящей линии связи (DCI) (действие 5). Пользовательское оборудование осуществляет запланированную передачу PUSCH на базовую станцию (действие 6). Базовая станция применяет вычисленную BF матрицу и соответственно построенный приемник (см. уравнения (1)-(4)) для приема PUSCH (действие 7) и осуществляет демодуляцию PUSCH (действие 8).

Радиоблок базовой станции по Фиг. 5а осуществляет прием UL сигнала и низкоуровневую его обработку (в частности, оцифровку, быстрое преобразование Фурье (FFT)). При этом SRS извлекаются в чистом виде из принятого UL сигнала и передаются в распределенный блок, где на основе SRS, полученных от радиоблока, осуществляется вычисление BF матрицы, и вычисленная BF матрица передается обратно в радиоблок для ее применения в целях уменьшения количества портов посредством вышеописанной виртуализации (см. уравнения (2)-(4); Фиг. 5b). Затем, распределенный блок соответственно формирует приемник (см. уравнение (1)) и применяет его для демодуляции UL сигнала, а также выполняет другие стандартные операции при UL приеме (в частности, LDPC декодирование данных).

Здесь необходимо отметить, что подходы к получению BF матрицы известны в области техники, к которой относится настоящее изобретение. Такие подходы раскрыты, в частности, в публикациях [1], [2], обе из которых считаются полностью включенными в настоящее описание посредством ссылки.

Хотя развертывание систем 5G NR в мире только начинает набирать обороты, уже сейчас ведутся активные исследования в различных направлениях по стандартизации систем беспроводной связи следующего поколения, т.н. 6G, которые буду обладать характеристиками, превосходящими 5G NR.

В частности, для рабочего диапазона 6G 7-13 ГГц (UPPER MID BAND) на базовых станциях планируется поддержка сверхбольших антенных решеток (например, состоящих из 3072 антенных элементов) с гибридным аналоговым и цифровым формированием диаграммы направленности с большим количеством антенных портов (≤256). Таким образом, с поддержкой, в частности, до 64 одновременно передаваемых пространственных MIMO-слоев в системах связи UPPER MID BAND диапазона концепция радиоинтерфейса со сверхбольшой антенной решеткой (xMIMO) будет выведена на принципиально новый уровень. При этом, в 6G планируется поддержка набора опорных сигналов, аналогичного используемому в 5G NR, таких как DMRS, CSI-RS, SRS, PT-RS, PSS/SSS.

В то же время, подходы, применяемые в 5G NR, далеко не всегда могут быть непосредственно расширены на системы беспроводной связи следующего поколения.

Так, прямое применение вышеописанного подхода формирования диаграммы направленности для UL, который хорошо зарекомендовал себя для 5G mMIMO, в общем не будет столь же эффективным для случая 6G xMIMO. Как было отмечено ранее, указанной системой беспроводной связи следующего поколения обеспечивается поддержка вплоть до 256 цифровых портов и 64 MIMO-слоев из расчета на UE; соответственно, размерности матриц канала и ковариационных матриц на стороне базовой станции будут значительно больше, чем в случае 5G NR. В то же время, использование SRS в контексте xMIMO для оценки канала и формирования UL диаграммы направленности становится затруднительным по следующим причинам. В рабочем диапазоне UPPER MID BAND, в виду широкополосной передачи сигнала и ограничения мощности передачи на пользовательских оборудованиях, существенно снижается спектральная плотность мощности и возрастают потери и, соответственно, заметно падает качество приема SRS на базовой станции, которые, как отмечалось ранее, принимаются на базовой станции в чистом виде, то есть без применения к ним формирования диаграммы направленности. Прежде всего это касается пользовательских оборудований, находящихся ближе к границе соты, обслуживаемой базовой станцией. Соответственно, на базовой станции падает и точность вычисления диаграммо-образующих векторов, составляющих BF матрицу для UL, что в целом может привести к снижению качества приема.

В публикации [3], которая во всей своей полноте включена в настоящее описание изобретения посредством ссылки, для решения вышеописанных проблем предложена концепция, которая, в общем, заключается в использовании для формирования UL диаграммы направленности на базовой станции - вместо SRS - информации о состоянии канала, полученной по обратной связи от пользовательских оборудований, которая вычисляется посредством измерений DL канала на пользовательских оборудованиях. В основу данной концепции положена реализация в 5G mMIMO дуплексной связи с временным разделением канала (TDD), когда, по сути, один канал разделен по времени между DL и UL; соответственно, имеет место свойство взаимности канала, в соответствии с которым (при надлежащей калибровке антенн базовой станции) канальная информация, вычисленная в отношении DL на пользовательском оборудовании, будет применима и в отношении UL. Использование TDD планируется и в 6G.

Более конкретно, согласно [3] на каждом из пользовательских оборудований, обслуживаемых базовой станцией, осуществляются измерения опорных сигналов (RS) информации состояния канала (CSI), т.е. CSI-RS, передаваемых с базовой станции, и выполняется квантование полученной информации о сигнальном пространстве канала, после чего квантованная информация сообщается базовой станции в составе CSI, передаваемой с пользовательского оборудования. Базовая станция, в свою очередь, использует эту квантованную информацию, полученную от пользовательских оборудований, для построения BF матрицы.

Здесь необходимо пояснить, что в 5G NR CSI-RS передаются с базовой станции на пользовательские оборудования для оценки состояния каналов, соответствующих цифровым портам базовой станции. В зависимости от реализации, каждый CSI-RS может соответствовать одному цифровому порту, либо выполняется дополнительная виртуализация, так что каждый CSI-RS может соответствовать более чем одному (например, двум) цифровому порту. Иными словами, учитывая данную дополнительную виртуализацию, в конечном итоге задействуется виртуализованное представление антенных элементов антенной решетки базовой станции в виде CSI-RS портов. Следует отметить, что при сообщении с базовой станцией пользовательское оборудование не должно быть осведомлено о фактической структуре антенной решетки базовой станции - данное сообщение, по сути, осуществляется на уровне CSI-RS портов базовой станции, т.е. каждый CSI-RS порт рассматривается как единый излучающий элемент, безотносительно охватываемых им антенных элементов.

Поскольку мощность передачи базовой станции является априорно достаточной для обеспечения радиопокрытия всей обслуживаемой ею соты, то качество приема и, соответственно, точность измерения CSI-RS, принимаемых каждым из обслуживаемых пользовательских оборудований, являются высокими.

Вышеупомянутое квантование согласно [3] основывается на использовании на базовой станции и на пользовательском оборудовании кодовой книги (СВ), которая образована набором векторов дискретного преобразования Фурье (DFT-векторов).

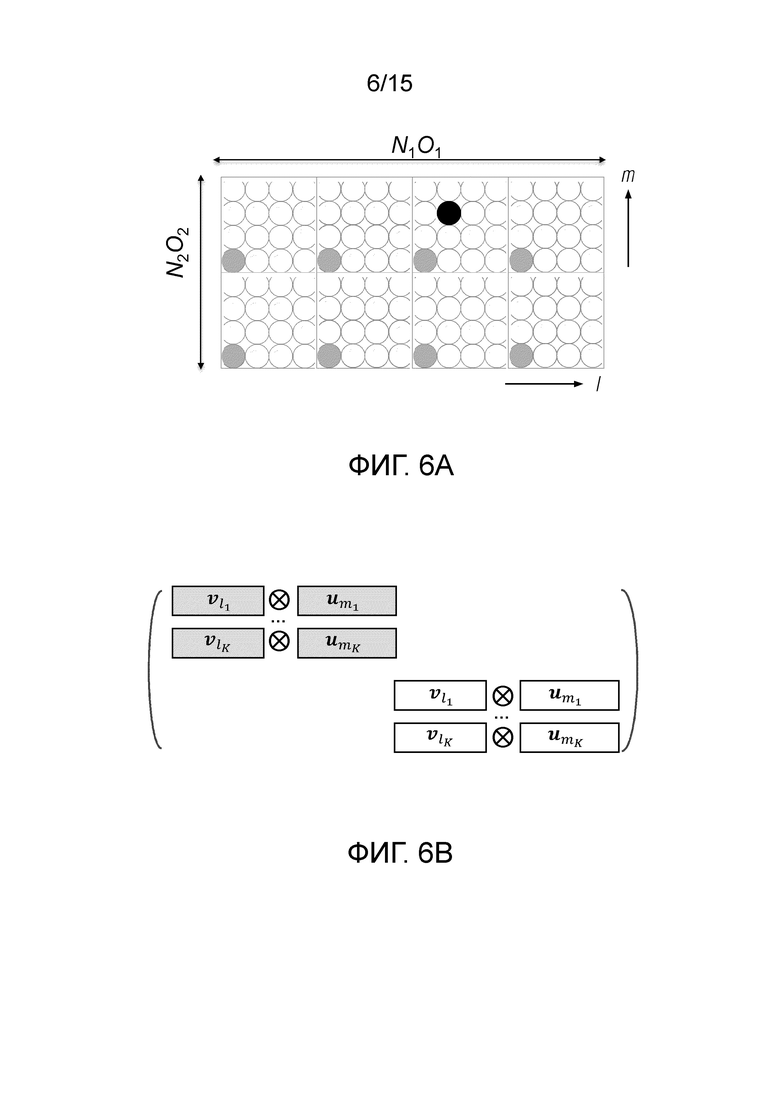

На Фиг. 6а показано иллюстративное представление кодовой книги со ссылкой на подрешетку, рассмотренную выше со ссылкой на Фиг. 1.

По сути, кодовая книга иллюстрируется на Фиг. 6а двумерной (по первой пространственной размерности и по второй пространственной размерности) сеткой DFT-векторов. Каждый DFT-вектор показан кружком на данной сетке. Светло-серыми кружками условно показаны DFT-вектора, непосредственно соответствующие (т.е. в данном случае четырем по горизонтали, двум по вертикали) CSI-RS портам. Эти DFT-векторы являются взаимно ортогональными. Помимо этого, за счет использования коэффициентов (O₁, O₂) передискретизации обеспечивается последовательный линейный сдвиг фазы на каждый DFT-вектор в направлениях N₁, N₂, соответственно. В результате размерность кодовой книги есть N₁. O₂ по первой пространственной размерности и N₂. O₂ по второй пространственной размерности, т.е. общее количество DFT-векторов в кодовой книге равно N₁.O₁.N₂.O₂. DFT-векторы в кодовой книге индексируются по первой пространственной размерности индексом и по второй пространственной размерности индексом В рассматриваемом на Фиг. 6а случае O₁=O₂=4. в целях иллюстрации, на Фиг. 6а черным кружком условно показан конкретный DFT-вектор, выбранный из кодовой книги.

Каждый DFT-вектор ν представляет собой произведение Кронекера вектор-столбца v, где

на вектор-столбец u, где

т.е.

В уравнениях (5), (6) i- мнимая единица.

Количество элементов в векторе v равно числу CSI-RS портов по первой пространственной размерности (в данном случае по горизонтали), т.е. N₁, а количество элементов в векторе u равно числу CSI-RS портов по второй пространственной размерности (в данном случае по вертикали), т.е. N₂. соответственно, количество элементов в любом DFT-векторе ν будет N₁.N₂.

В качестве проиллюстрированной на Фиг. 6а кодовой книги в [3] предложено использовать кодовую книгу, основывающуюся на кодовой книге Туре 1 5G NR, которая, в основном, применяется в 5G NR в целях DL прекодинга. Возможные поддерживаемые конфигурации кодовой книги Туре 1 можно установить согласно нижеприведенной Таблице 5.2.2.2.1-2 из спецификации [4], которая во всей своей полноте включена в настоящее описание изобретения посредством ссылки:

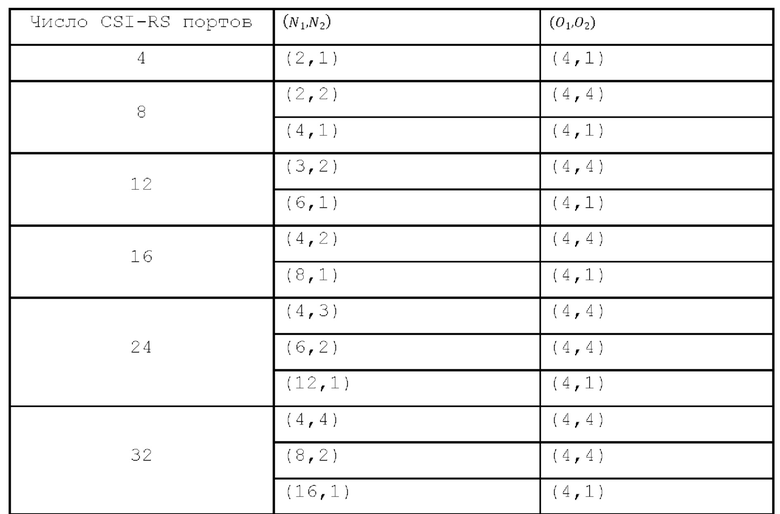

Таким образом, возможные значения параметров N₁, O₁, N₂, O₂, входящих в уравнения (5)-(7), могут задаваться в соответствии с Таблицей 5.2.2.2.1-2 из спецификации [4].

Упомянутое квантование согласно [3] заключается в том, что пользовательское оборудование, зная структуру кодовой книги, выполняет определение индексов DFT-векторов, которые наиболее согласованы с DL каналом, состояние которого измеряется пользовательским оборудованием на основе CSI-RS, принимаемых с базовой станции. Иными словами, пользовательское оборудование находит один или более DFT-векторов на двумерной сетке DFT-векторов (см. Фиг. 6а), которые в наибольшей степени согласованы с DL каналом, и пользовательское оборудование сообщает индексы этих DFT-векторов (т.е. квантованного поднабора DFT-векторов) на базовую станцию в составе CSI.

На Фиг. 6b проиллюстрирована общая структура BF матрицы, получаемой для UL приема на стороне базовой станции на основе CSI, принятой от пользовательского оборудования. Серыми блоками в BF матрице обозначены DFT-векторы квантованного поднабора DFT-векторов для одной из двух ортогональных поляризаций, белыми блоками обозначены те же DFT-векторы для другой из двух ортогональных поляризаций; то есть, поднабор DFT-векторов является одинаковым для упомянутых двух ортогональных поляризаций. Соответственно, каждый диаграммо-образующий вектор- строка в BF матрице применяется к N₁-N₂ т.е. к половине цифровых портов.

На Фиг. 7, аналогично Фиг. 5b, иллюстративно показана блок-схема функциональных модулей радиоблока и распределенного блока базовой станции в соответствии с [3].

Предложенный в [3] подход, основывающийся на CSI-RS, обеспечивает формирование UL диаграммы направленности с требующейся точностью и поддержанием приемлемой сложности LMMSE-IRC приемника, с расширением на поддержку систем связи, где используются сверхбольшие антенные решетки, чем, в свою очередь, обеспечивается высокое качество UL приема на стороне базовой станции. В частности, в отличие от вышеописанного подхода согласно 5G NR, основывающегося на SRS, рабочие характеристики которого могут быть низкими для пользовательских оборудований, находящихся на границе соты, подход согласно [3] более эффективен с точки зрения покрытия и является применимым как для пользовательских оборудований вблизи базовой станции, так и для пользовательских оборудований на границе соты.

В то же время, UL трафик меняется динамически, фактически произвольно. С изменением загрузки частотно-временных ресурсов в UL (по сути, с изменением числа пакетов, передаваемых с пользовательских оборудований по UL на базовую станцию) меняется и нагрузка на FH интерфейс; к примеру, чем больше пользовательских оборудований, с которых базовая станция осуществляет прием UL передач в заданный момент времени, тем больше нагрузка на FH интерфейс.Соответственно, даже с учетом применения формирования UL диаграммы направленности на базовой станции, есть интервалы времени передачи (TTI), где нагрузка на FH интерфейс высокая, и есть TTI, в которых нагрузка на FH интерфейс относительно низкая. Данный аспект проиллюстрирован на Фиг. 8а, 8b.

Соответственно, целесообразной является гибкая адаптация процедуры формирования UL диаграммы направленности в зависимости от текущей загрузки частотно-временных ресурсов в UL, в плане обеспечения, с одной стороны, непревышения максимальной загрузки FH интерфейса и, с другой стороны, максимального использования доступной пропускной способности FH интерфейса.

В то же время, BF матрица, отвечающая [3] (см. Фиг. 6b), применяется ко всем цифровым портам базовой станции и является достаточно плотной, с относительно небольшим количеством ненулевых элементов, чем обуславливается высокая вычислительная затратность соответствующей процедуры формирования UL диаграммы направленности в радиоблоке базовой станции. Иными словами, процедура преобразования цифровых портов в виртуальные порты (т.е. процедура пространственной компрессии) в радиоблоке согласно [3] является затратной. При этом подход, предложенный в [3], не обеспечивает надлежащей адаптируемости процедуры формирования UL диаграммы направленности - так, задаваемое на базовой станции количество L потоков UL приема, подлежащих переносу через FH интерфейс (т.е. количество виртуальных портов), есть, по сути, единственный параметр, посредством которого может осуществляться адаптация процедуры формирования UL диаграммы направленности, однако такая адаптация не позволяет гибко учитывать текущую загрузку частотно-временных ресурсов в UL и не позволяет соответственно снизить вычислительную сложность на базовой станции.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Задача настоящего изобретения заключается, с одной стороны, в том, чтобы сохранить преимущества, достигаемые посредством подхода согласно [3], ориентированного на 6G xMIMO, по отношению к 5G NR, а, с другой стороны, обеспечить гибкую адаптируемость процедуры формирования UL диаграммы направленности в зависимости от загрузки частотно-временных ресурсов в UL и, соответственно, снижение ассоциированной вычислительной сложности на базовой станции.

В контексте решения данной задачи, согласно первому аспекту настоящего изобретения предложен способ формирования диаграммы направленности для приема в восходящей линии связи (UL) в системе беспроводной связи. Способ содержит этапы, на которых на базовой станции системы беспроводной связи задают одну или более конфигураций групп CSI-RS портов и передают на пользовательское оборудование параметры конфигурации для передачи CSI. Параметры конфигурации содержат, по меньшей мере: для каждой из одной или более конфигураций групп CSI-RS портов, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем кодовая книга образована соответствующим набором DFT-векторов. Затем, согласно предложенному способу базовой станцией передаются CSI-RS.

В соответствии с предложенным способом, на пользовательском оборудовании: на основе измерений CSI-RS, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов из упомянутых одной или более конфигураций групп CSI-RS портов выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на пользовательском оборудовании с использованием принятых параметров конфигурации, формируют CSI, при этом в CSI включают, для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов, информацию о поднаборе DFT-векторов, и передают сформированную CSI на базовую станцию. На базовой станции получают по меньшей мере одну матрицу формирования диаграммы направленности (BF матрицу) для UL приема, причем BF матрицу получают на основе информации о поднаборе DFT-векторов из состава CSI, принятой от пользовательского оборудования.

Согласно варианту осуществления, предложенный способ может дополнительно содержать, после передачи CSI-RS, этап, на котором посредством базовой станции передают на пользовательское оборудование запрос CSI, при этом запрос CSI содержит указание упомянутой по меньшей мере одной конфигурации групп CSI-RS портов. Упомянутая по меньшей мере одна конфигурация групп CSI-RS портов может быть выбрана на базовой станции, по меньшей мере, в зависимости от загрузки частотно-временных ресурсов в UL.

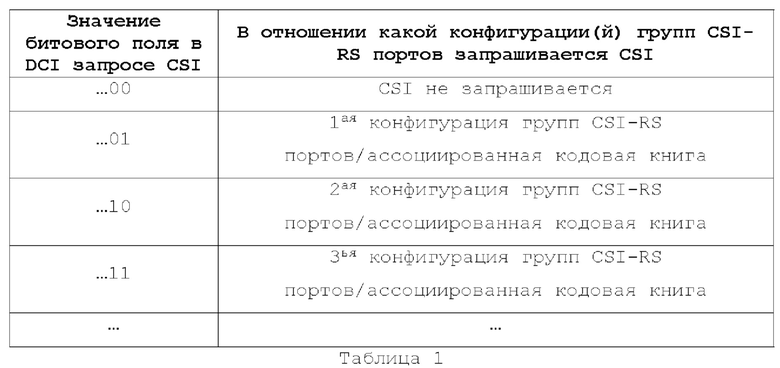

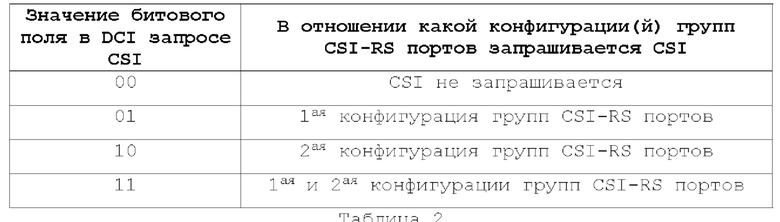

Запрос CSI предпочтительно передается посредством DCI. Упомянутое указание предпочтительно представляет собой битовое поле. Значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание из одной или нескольких конфигураций групп CSI-RS портов. В соответствии с вариантом осуществления, упомянутая совокупность битовых значений заранее задается на базовой станции и заранее сигнализируется с базовой станции на пользовательское оборудование посредством сигнализации уровня управления радиоресурсами (RRC), при этом способ дополнительно содержит, перед упомянутым выбором поднабора DFT-векторов, этап, на котором на пользовательском оборудовании определяют, на основе значения битового поля, содержащегося в принятом запросе CSI, сочетание, соответствующее упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

В соответствии с вариантом осуществления предложенного способа, на антенной решетке базовой станции реализованы N₁ CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности, где N₁≥N₂. Базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, причем первая поляризация и вторая поляризация являются ортогоналвными. Согласно данному варианту осуществления, при упомянутом задании одной или более конфигураций групп CSI-RS портов задают каждую r-ую конфигурацию групп CSI-RS портов из задаваемых одной или более конфигураций посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов, причем каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности, где Упомянутые параметры кодовой книги, включаемые в параметры конфигурации для каждой r-ой конфигурации групп CSI-RS портов из одной или более конфигураций групп CSI-RS портов, могут содержать количество CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и количество CSI-RS портов по второй пространственной размерности в упомянутой группе CSI-RS портов и соответствующий параметр передискретизации. Набор DFT-векторов кодовой книги, соответствующей данной конфигурации групп CSI-RS портов, является одинаковым для первой и второй ортогональных поляризаций.

В соответствии с рассматриваемым вариантом осуществления, упомянутый выбор поднабора DFT-векторов содержит этапы, на которых, на пользовательском оборудовании: определяют по меньшей мере одну матрицу канала на основе измерений CSI-RS; на основе определенной по меньшей мере одной матрицы канала, вычисляют метрику качества для каждого DFT-вектора из, по меньшей мере, части набора DFT-векторов упомянутой соответствующей кодовой книги; и на основе вычисленных метрик качества выбирают поднабор DFT-векторов с использованием порогового параметра квантования. Метрикой качества предпочтительно является относительная мощность приема, связанная с DFT-вектором, которая вычисляется как

где

DFT-вектор из упомянутой по меньшей мере части набора DFT-векторов; - матрица канала для i-ой поднесущей из поднесущих, s-ой группы CSI-RS портов из групп CSI-RS портов в r-ой конфигурации групп CSI-RS портов и р-ой поляризации из упомянутых первой и второй ортогональных поляризаций; размерность матрицы есть число CSI-RS портов в группе CSI-RS портов на число приемных портов пользовательского оборудования. DFT-векторы в поднаборе DFT-векторов могут быть отсортированы на пользовательском оборудовании согласно соответствующим относительным мощностям приема.

Согласно рассматриваемому варианту осуществления, предложенный способ может дополнительно содержать этап, на котором на базовой станции задают пороговый параметр квантования, при этом заданный пороговый параметр квантования может быть включен либо в параметры конфигурации, либо в запрос CSI. В соответствии с одной возможной реализацией, в качестве порогового параметра квантования задается целевое количество DFT-векторов, и в этом случае при упомянутом выборе поднабора DFT-векторов выбирается это целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема. В соответствии с другой возможной реализацией, в качестве порогового параметра квантования задается пороговое значение относительной мощности, и в этом случае при упомянутом выборе поднабора DFT-векторов выбираются DFT-векторы с соответствующими относительными мощностями приема, большими или равными пороговому значению относительной мощности.

В соответствии с вариантом осуществления, способ дополнительно содержит этап, на котором на базовой станции определяют количество L потоков UL приема, при этом количество диаграммо-образующих векторов, составляющих BF матрицу, задается на основе L. Количество L потоков UL приема может быть определено в зависимости от загрузки частотно-временных ресурсов в UL.

Согласно данному варианту осуществления, L может быть дополнительно включен в параметры конфигурации L, и в этом случае способ дополнительно содержит, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сокращают выбранный поднабор DFT-векторов до L/Р DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2 когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1 когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации.

В соответствии с одним вариантом реализации, при упомянутом формировании CSI в информацию о поднаборе DFT-векторов включаются индексы DFT-векторов поднабора DFT-векторов, закодированные посредством комбинаторного кодирования, причем упомянутые индексы DFT-векторов - из совокупности индексов DFT-векторов по каждой из пространственных размерностей упомянутой соответствующей кодовой книги.

Согласно другому варианту реализации, при упомянутом формировании CSI определяются индексы DFT-векторов поднабора DFT-векторов посредством использования первой битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги, и второй битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги. Значениями первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов, могут быть ^'1^', а остальными значениями первой битовой карты и второй битовой карты в таком случае являются ^'0^'. В соответствии с данным вариантом реализации, в информацию о поднаборе DFT-векторов включаются первая битовая карта и вторая битовая карта, либо в информацию о поднаборе DFT-векторов включается, для каждого DFT-вектора поднабора DFT-векторов, двоичное представление индекса, соответственно полученного посредством общей внутренней индексации по тем значениям первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов.

Согласно еще одному варианту реализации, соответствующему варианту осуществления, где DFT-векторы сортируются согласно соответствующим относительным мощностям приема, при упомянутом формировании CSI определяются индексы выбранных DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги и индексы выбранных DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги, причем где М количество DFT-векторов в поднаборе DFT-векторов. DFT-вектору, указываемому индексами соответствует наибольшая относительная мощность приема. В соответствии с данным вариантом реализации, в информацию о поднаборе DFT-векторов включается двоичное представление пары индексов каждого DFT-вектора поднабора DFT-векторов.

В соответствии с вариантом осуществления предложенного способа, упомянутое формирование CSI дополнительно содержит этапы, на которых, на пользовательском оборудовании: квантуют каждую из относительных мощностей приема, соответствующих DFT-векторам поднабора DFT-векторов, посредством округления до одной из величин, заранее заданных на пользовательском оборудовании, и включают в информацию о поднаборе DFT-векторов двоичное представление соответствующей квантованной относительной мощности приема для каждого DFT-вектора поднабора DFT-векторов.

Согласно варианту осуществления предложенного способа, CSI передается посредством управляющей информации восходящей линии связи (UCI). UCI содержит первую часть UCI, при этом размер полезной нагрузки первой части UCI является фиксированным. UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI. Передача UCI может осуществляться на физическом уровне (L1) или уровне управления доступом к среде (MAC) (L2).

В соответствии с одной реализацией, сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены в первой части UCI. Согласно другой реализации, сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены во второй части UCI. При этом двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены либо в первой части UCI, либо во второй части UCI.

Согласно варианту осуществления предложенного способа, BF матрица получается дополнительно на основе информации о поднаборе DFT-векторов из состава CSI, принятой на базовой станции от каждого из одного или более других пользовательских оборудований. Полученная BF матрица применяется для UL приема от упомянутого пользовательского оборудования и от этих других пользовательских оборудований.

В соответствии со вторым аспектом настоящего изобретения предложен способ формирования диаграммы направленности для UL приема в системе беспроводной связи. Способ содержит этапы, на которых на базовой станции системы беспроводной связи, причем базовая станция содержит радиоблок (RU) и распределенный блок (DU), соединенные между собой посредством FH интерфейса, задают одну или более конфигураций групп CSI-RS портов и передают, через радиоблок на пользовательское оборудование, параметры конфигурации для передачи CSI. Параметры конфигурации содержат, по меньшей мере: для каждой из одной или более конфигураций групп CSI-RS портов, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, при этом кодовая книга образована соответствующим набором DFT-векторов. Затем, согласно предложенному способу базовой станцией через радиоблок передаются CSI-RS.

В соответствии с предложенным способом, на пользовательском оборудовании: на основе измерений CSI-RS, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов из упомянутых одной или более конфигураций групп CSI-RS портов выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на пользовательском оборудовании с использованием принятых параметров конфигурации, формируют CSI, при этом в CSI включают, для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов, информацию о поднаборе DFT-векторов, и передают сформированную CSI на базовую станцию. На базовой станции получают по меньшей мере одну BF матрицу для UL приема, причем BF матрицу получают на основе информации о поднаборе DFT-векторов из состава CSI, принятой от пользовательского оборудования. Данное получение BF матрицы может осуществляться в распределенном блоке либо в радиоблоке.

Согласно варианту осуществления, предложенный способ может дополнительно содержать, после передачи CSI-RS, этап, на котором с базовой станции, через радиоблок, передают на пользовательское оборудование запрос CSI, при этом запрос CSI содержит указание упомянутой по меньшей мере одной конфигурации групп CSI-RS портов. Упомянутая по меньшей мере одна конфигурация групп CSI-RS портов может быть выбрана на базовой станции, по меньшей мере, в зависимости от нагрузки на FH интерфейс.

Запрос CSI предпочтительно передается посредством DCI. Упомянутое указание предпочтительно представляет собой битовое поле. Значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание из одной или нескольких конфигураций групп CSI-RS портов. В соответствии с вариантом осуществления, упомянутая совокупность битовых значений заранее задается на базовой станции и заранее сигнализируется с базовой станции на пользовательское оборудование посредством RRC сигнализации, при этом способ дополнительно содержит, перед упомянутым выбором поднабора DFT-векторов, этап, на котором на пользовательском оборудовании определяют, на основе значения битового поля, содержащегося в принятом запросе CSI, сочетание, соответствующее упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

В соответствии с вариантом осуществления предложенного способа, на антенной решетке радиоблока реализованы CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности, N₁≥N где - Базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, причем первая поляризация и вторая поляризация являются ортогональными. Согласно данному варианту осуществления, при упомянутом задании одной или более конфигураций групп CSI-RS портов задают каждую r-ую конфигурацию групп CSI-RS портов из задаваемых одной или более конфигураций посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов, причем каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности, где Упомянутые параметры кодовой книги, включаемые в параметры конфигурации для каждой r-ой конфигурации групп CSI-RS портов из одной или более конфигураций групп CSI-RS портов, могут содержать количество CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и количество CSI-RS портов по второй пространственной размерности в упомянутой группе CSI-RS портов и соответствующий параметр передискретизации. Набор DFT-векторов кодовой книги, соответствующей данной конфигурации групп CSI-RS портов, является одинаковым для первой и второй ортогональных поляризаций.

В соответствии с рассматриваемым вариантом осуществления, упомянутый выбор поднабора DFT-векторов содержит этапы, на которых, на полвзователвском оборудовании: определяют по меньшей мере одну матрицу канала на основе измерений CSI-RS; на основе определенной по меньшей мере одной матрицы канала, вычисляют метрику качества для каждого DFT-вектора из, по меньшей мере, части набора DFT-векторов упомянутой соответствующей кодовой книги; и на основе вычисленных метрик качества выбирают поднабор DFT-векторов с исполвзованием порогового параметра квантования. Метрикой качества предпочтительно является относительная мощность приема, связанная с DFT-вектором, которая вычисляется как

где

- DFT-вектор из упомянутой по меньшей мере части набора DFT-векторов; - матрица канала для i-ой поднесущей из поднесущих, s-ой группы CSI-RS портов из групп CSI-RS портов в г-ой конфигурации групп CSI-RS портов и р-ой поляризации из упомянутых первой и второй ортогональных поляризаций; размерность матрицы есть число CSI-RS портов в группе CSI-RS портов на число приемных портов пользовательского оборудования. DFT-векторы в поднаборе DFT-векторов могут быть отсортированы на пользовательском оборудовании согласно соответствующим относительным мощностям приема.

Согласно рассматриваемому варианту осуществления, предложенный способ может дополнительно содержать этап, на котором на базовой станции задают пороговый параметр квантования, при этом заданный пороговый параметр квантования может быть включен либо в параметры конфигурации, либо в запрос CSI. В соответствии с одной возможной реализацией, в качестве порогового параметра квантования задается целевое количество DFT-векторов, и в этом случае при упомянутом выборе поднабора DFT-векторов выбирается это целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема. В соответствии с другой возможной реализацией, в качестве порогового параметра квантования задают пороговое значение относительной мощности, и в этом случае при упомянутом выборе поднабора DFT-векторов выбираются DFT-векторы с соответствующими относительными мощностями приема, большими или равными пороговому значению относительной мощности.

В соответствии с вариантом осуществления, способ дополнительно содержит этап, на котором на базовой станции определяют количество L потоков UL приема, при этом количество диаграммо-образующих векторов, составляющих BF матрицу, задается на основе L. Количество L потоков UL приема может быть определено в зависимости от нагрузки на FH интерфейс.

Согласно данному варианту осуществления, L может быть дополнительно включено в параметры конфигурации L, и в этом случае способ дополнительно содержит, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сокращают выбранный поднабор DFT-векторов до VP DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2 когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1 когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации.

В соответствии с одним вариантом реализации, при упомянутом формировании CSI в информацию о поднаборе DFT-векторов включаются индексы DFT-векторов поднабора DFT-векторов, закодированные посредством комбинаторного кодирования, причем упомянутые индексы DFT-векторов - из совокупности индексов DFT-векторов по каждой из пространственных размерностей упомянутой соответствующей кодовой книги.

Согласно другому варианту реализации, при упомянутом формировании CSI определяются индексы DFT-векторов поднабора DFT-векторов посредством использования первой битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги, и второй битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги. Значениями первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов, могут быть ^'1^', а остальными значениями первой битовой карты и второй битовой карты в таком случае являются ^'0^'. В соответствии с данным вариантом реализации, в информацию о поднаборе DFT-векторов включаются первая битовая карта и вторая битовая карта, либо в информацию о поднаборе DFT-векторов включается, для каждого DFT-вектора поднабора DFT-векторов, двоичное представление индекса, соответственно полученного посредством общей внутренней индексации по тем значениям первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов.

Согласно еще одному варианту реализации, соответствующему варианту осуществления, где DFT-векторы сортируются согласно соответствующим относительным мощностям приема, при упомянутом формировании CSI определяются индексы выбранных DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги и индексы выбранных DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги, причем где М - количество DFT-векторов в поднаборе DFT-векторов. DFT-вектору, указываемому индексами соответствует наибольшая относительная мощность приема. В соответствии с данным вариантом реализации, в информацию о поднаборе DFT-векторов включается двоичное представление пары индексов каждого DFT-вектора поднабора DFT-векторов.

В соответствии с вариантом осуществления предложенного способа, упомянутое формирование CSI дополнительно содержит этапы, на которых, на пользовательском оборудовании: квантуют каждую из относительных мощностей приема, соответствующих DFT-векторам поднабора DFT-векторов, посредством округления до одной из величин, заранее заданных на пользовательском оборудовании, и включают в информацию о поднаборе DFT-векторов двоичное представление соответствующей квантованной относительной мощности приема для каждого DFT-вектора поднабора DFT-векторов.

Согласно варианту осуществления предложенного способа, CSI передается посредством UCI. UCI содержит первую часть UCI, при этом размер полезной нагрузки первой части UCI является фиксированным. UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI. Передача UCI может осуществляться на физическом уровне (L1) или MAC уровне (L2).

В соответствии с одной реализацией, сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены в первой части UCI. Согласно другой реализации, сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены во второй части UCI. При этом двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены либо в первой части UCI, либо во второй части UCI.

Согласно варианту осуществления предложенного способа, BF матрица получается дополнительно на основе информации о поднаборе DFT-векторов из состава CSI, принятой на базовой станции от каждого из одного или более других пользовательских оборудований. Полученная BF матрица применяется для UL приема от упомянутого пользовательского оборудования и от этих других пользовательских оборудований.

В соответствии с третьим аспектом настоящего изобретения предложен способ получения CSI для формирования диаграммы направленности для UL приема в системе беспроводной связи, выполняемый на пользовательском оборудовании. Способ содержит этапы, на которых: принимают от базовой станции системы беспроводной связи параметры конфигурации для передачи CSI, причем параметры конфигурации содержат, по меньшей мере: для каждой из одной или более конфигураций групп CSI-RS портов, заданных на базовой станции, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, при этом кодовая книга образована соответствующим набором DFT-векторов; принимают от базовой станции CSI-RS; на основе измерений CSI-RS, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов из упомянутых одной или более конфигураций групп CSI-RS портов выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на пользовательском оборудовании с использованием принятых параметров конфигурации; формируют CSI, при этом в CSI включают, для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов, информацию о поднаборе DFT-векторов; и передают сформированную CSI на базовую станцию для получения базовой станцией по меньшей мере одной BF матрицы для UL приема.

Согласно варианту осуществления, предложенный способ может дополнительно содержать, после приема CSI-RS, этап, на котором принимают от базовой станции запрос CSI, при этом запрос CSI содержит указание упомянутой по меньшей мере одной конфигурации групп CSI-RS портов. Запрос CSI предпочтительно принимается от базовой станции в DCI. Упомянутое указание предпочтительно представляет собой битовое поле. Значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание из одной или нескольких конфигураций групп CSI-RS портов. В соответствии с вариантом осуществления, упомянутая совокупность битовых значений заранее задана на базовой станции и заранее просигнализирована с базовой станции на пользовательское оборудование посредством RRC сигнализации, при этом способ дополнительно содержит, перед упомянутым выбором поднабора DFT-векторов, этап, на котором определяют, на основе значения битового поля, содержащегося в принятом запросе CSI, сочетание, соответствующее упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

В соответствии с вариантом осуществления предложенного способа, на антенной решетке базовой станции реализованы N₁ CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности, где N₁≥N₂ при этом базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, причем первая поляризация и вторая поляризация являются ортогональными. Согласно данному варианту осуществления, каждая r-ая конфигурация групп CSI-RS портов из упомянутых одной или более конфигураций задана на базовой станции посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов, причем каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности, где

Упомянутые параметры кодовой книги, включенные в параметры конфигурации для каждой r-ой конфигурации групп CSI-RS портов из одной или более конфигураций групп CSI-RS портов, могут содержать количество CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и количество CSI-RS портов по второй пространственной размерности в упомянутой группе CSI-RS портов и соответствующий параметр передискретизации. Набор DFT-векторов кодовой книги, соответствующей данной конфигурации групп CSI-RS портов, является одинаковым для первой и второй ортогональных поляризаций.

В соответствии с рассматриваемым вариантом осуществления, упомянутый выбор поднабора DFT-векторов содержит этапы, на которых: определяют по меньшей мере одну матрицу канала на основе измерений CSI-RS; на основе определенной по менвшей мере одной матрицы канала, вычисляют метрику качества для каждого DFT-вектора из, по меньшей мере, части набора DFT-векторов упомянутой соответствующей кодовой книги; и на основе вычисленных метрик качества выбирают поднабор DFT-векторов с использованием порогового параметра квантования. Метрикой качества предпочтителвно является относителвная мощность приема, связанная с DFT-вектором, которая вычисляется как

где

- DFT-вектор из упомянутой по меньшей мере части набора DFT-векторов; - матрица канала для i-ой поднесущей из поднесущих, s-ой группы CSI-RS портов из групп CSI-RS портов в r-ой конфигурации групп CSI-RS портов и р-ой поляризации из упомянутых первой и второй ортогональных поляризаций; размерность матрицы есть число CSI-RS портов в группе CSI-RS портов на число приемных портов пользовательского оборудования. DFT-векторы в поднаборе DFT-векторов могут быть отсортированы на полвзователвском оборудовании согласно соответствующим относительным мощностям приема.

Согласно рассматриваемому варианту осуществления, параметры конфигурации дополнительно включают в себя пороговый параметр квантования, заданный на базовой станции, либо запрос CSI дополнительно включает в себя пороговый параметр квантования, заданный на базовой станции. В соответствии с одной возможной реализацией, в качестве порогового параметра квантования задано целевое количество DFT-векторов, и в этом случае при упомянутом выборе поднабора DFT-векторов выбирается это целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема. В соответствии с другой возможной реализацией, в качестве порогового параметра квантования задано пороговое значение относительной мощности, и в этом случае при упомянутом выборе поднабора DFT-векторов выбираются DFT-векторы с соответствующими относительными мощностями приема, большими или равными пороговому значению относительной мощности.

В соответствии с вариантом осуществления предложенного способа, параметры конфигурации дополнительно включают в себя количество L потоков UL приема, определенное на базовой станции. Согласно данному варианту осуществления, способ дополнительно содержит, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сокращают выбранный поднабор DFT-векторов до L/Р DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2 когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1 когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации.

В соответствии с одним вариантом реализации, при упомянутом формировании CSI в информацию о поднаборе DFT-векторов включаются индексы DFT-векторов поднабора DFT-векторов, закодированные посредством комбинаторного кодирования, причем упомянутые индексы DFT-векторов - из совокупности индексов DFT-векторов по каждой из пространственных размерностей упомянутой соответствующей кодовой книги.

Согласно другому варианту реализации, при упомянутом формировании CSI определяются индексы DFT-векторов поднабора DFT-векторов посредством использования первой битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги, и второй битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги. Значениями первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов, могут быть а остальными значениями первой битовой карты и второй битовой карты в таком случае являютсяВ соответствии с данным вариантом реализации, в информацию о поднаборе DFT-векторов включаются первая битовая карта и вторая битовая карта, либо в информацию о поднаборе DFT-векторов включается, для каждого DFT-вектора поднабора DFT-векторов, двоичное представление индекса, соответственно полученного посредством общей внутренней индексации по тем значениям первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов.

Согласно еще одному варианту реализации, соответствующему варианту осуществления, где DFT-векторы сортируются согласно соответствующим относительным мощностям приема, при упомянутом формировании CSI определяются индексы выбранных DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги и индексы выбранных DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги, причем где М - количество DFT-векторов в поднаборе DFT-векторов. DFT-вектору, указываемому индексами соответствует наибольшая относительная мощность приема. В соответствии с данным вариантом реализации, в информацию о поднаборе DFT-векторов включается двоичное представление пары индексов каждого DFT-вектора поднабора DFT-векторов.

В соответствии с вариантом осуществления предложенного способа, упомянутое формирование CSI дополнительно содержит этапы, на которых: квантуют каждую из относительных мощностей приема, соответствующих DFT-векторам поднабора DFT-векторов, посредством округления до одной из величин, заранее заданных на пользовательском оборудовании, и включают в информацию о поднаборе DFT-векторов двоичное представление соответствующей квантованной относительной мощности приема для каждого DFT-вектора поднабора DFT-векторов.

Согласно варианту осуществления предложенного способа, CSI передается посредством UCI. UCI содержит первую часть UCI, при этом размер полезной нагрузки первой части UCI является фиксированным. UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI. Передача UCI может осуществляться на физическом уровне (L1) или MAC уровне (L2).

В соответствии с одной реализацией, сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены в первой части UCI. Согласно другой реализации, сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены во второй части UCI. При этом двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов могут быть размещены либо в первой части UCI, либо во второй части UCI.

В соответствии с четвертым аспектом настоящего изобретения предложена система беспроводной связи, содержащая по меньшей мере базовую станцию, содержащую по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных. Базовая станция находится на связи с по меньшей мере одним пользовательским оборудованием, содержащим по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройствах хранения данных базовой станции сохранены машиноисполняемые коды и в устройствах хранения данных пользовательского оборудования сохранены машиноисполняемые коды, причем при исполнении машиноисполняемых кодов устройствами обработки данных базовой станции и пользовательского оборудования обеспечивается выполнение способа согласно любому одному из вариантов осуществления первого аспекта настоящего изобретения.

В соответствии с пятым аспектом настоящего изобретения предложено пользовательское оборудование в системе беспроводной связи, содержащее по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройствах хранения данных сохранены машиноисполняемые коды, которыми при их исполнении устройствами обработки данных обеспечивается выполнение способа согласно любому одному из вариантов осуществления третьего аспекта настоящего изобретения.

В соответствии с шестым аспектом настоящего изобретения предложен машиночитаемый носитель информации, на котором сохранены машиноисполняемые коды, которые при их исполнении по меньшей мере одним устройством обработки данных пользовательского оборудования предписывают пользовательскому оборудованию выполнять способ согласно любому одному из вариантов осуществления третьего аспекта настоящего изобретения.

Достигаемый настоящим изобретением технический результат заключается, в общем, в формировании UL диаграммы направленности на базовой станции с требующейся точностью и радиопокрытием, с расширением на поддержку систем связи, где используются сверхбольшие антенные решетки, и, более конкретно, в обеспечении гибкой адаптируемости процедуры формирования UL диаграммы направленности в зависимости от загрузки частотно-временных ресурсов в UL, позволяющей снизить ассоциированную вычислительную сложность на базовой станции (в частности, на ее радиоблоке при использовании архитектуры О-RAN), за счет использования новой структуры кодовой книги и соответственной поддержки различных уровней пространственной компрессии портов.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

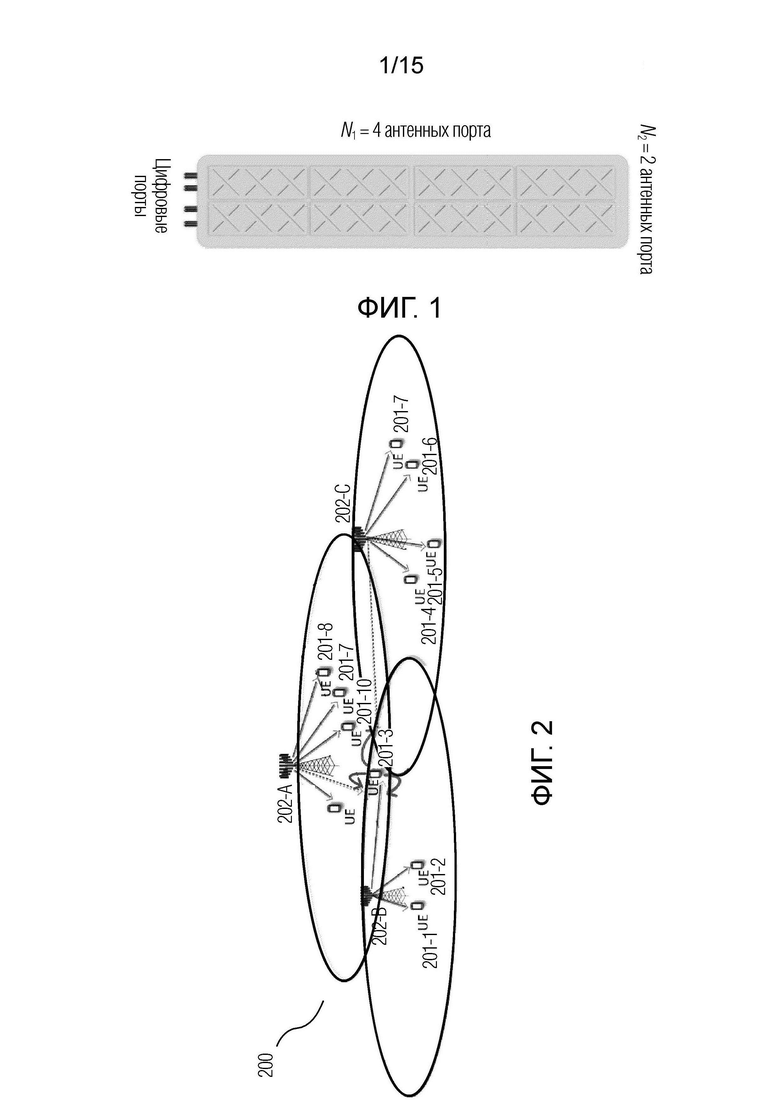

Фиг. 1 - иллюстративный пример двумерной антенной подрешетки базовой станции.

Фиг. 2 - иллюстративная схема системы беспроводной связи, в которой могут быть реализованы варианты осуществления настоящего изобретения.

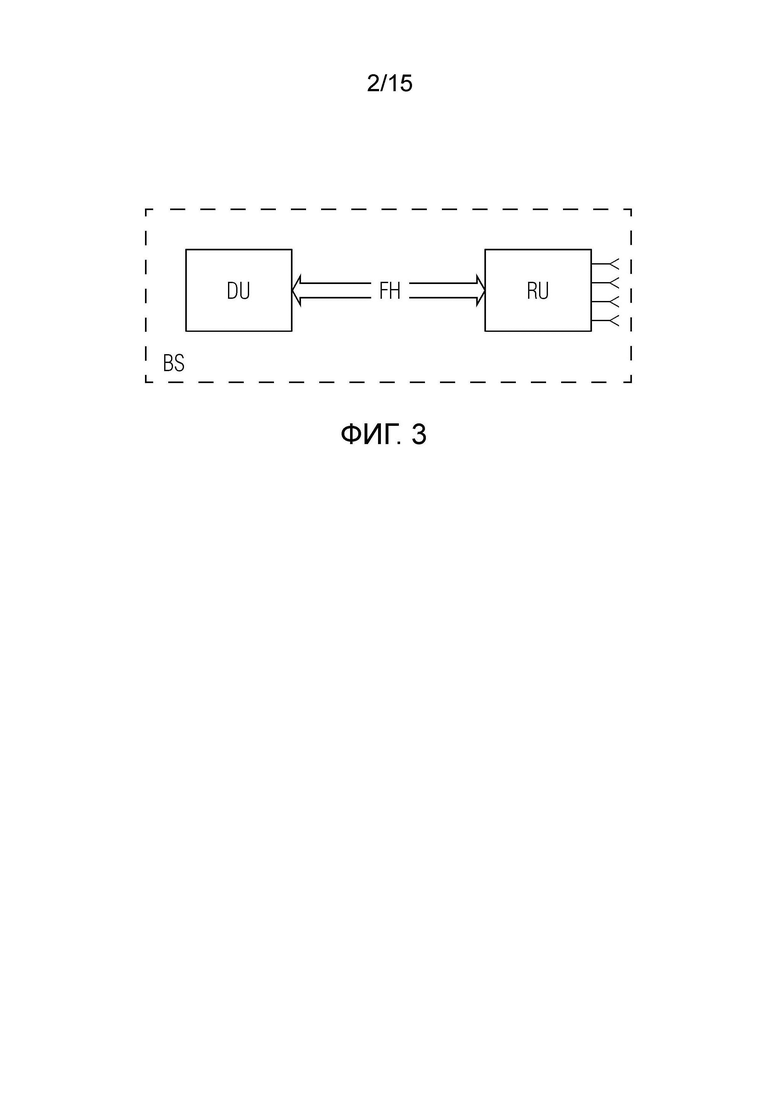

Фиг. 3-иллюстративная схема базовой станции О-RAN 7-2х. Фиг. 4 - обобщенная схема взаимодействия между сетью беспроводной связи и пользовательским оборудованием для формирования UL диаграммы направленности согласно 5G NR.

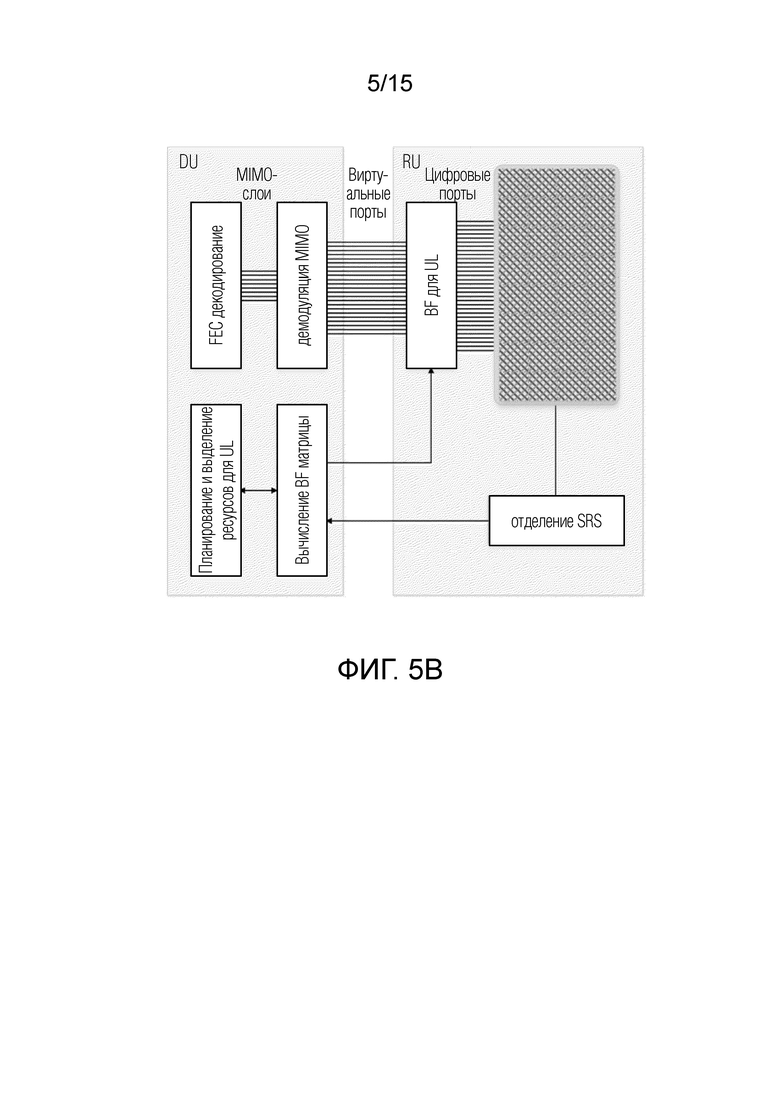

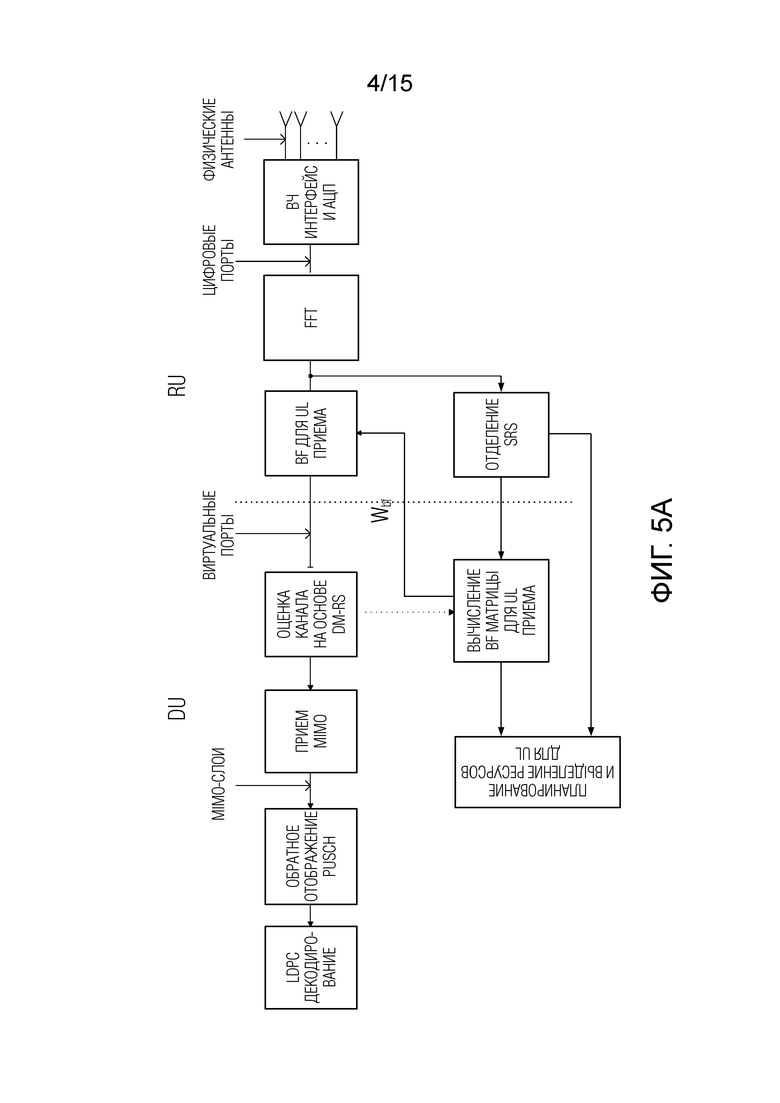

Фиг. 5а, 5b - иллюстративные блок-схемы функциональных модулей радиоблока и распределенного блока базовой станции O-RAN 7-2х согласно 5G NR.

Фиг. 6а - иллюстративное представление кодовой книги, которая может использоваться в подходе согласно [3].

Фиг. 6b - иллюстрация общей структуры соответствующей BF матрицы согласно [3].

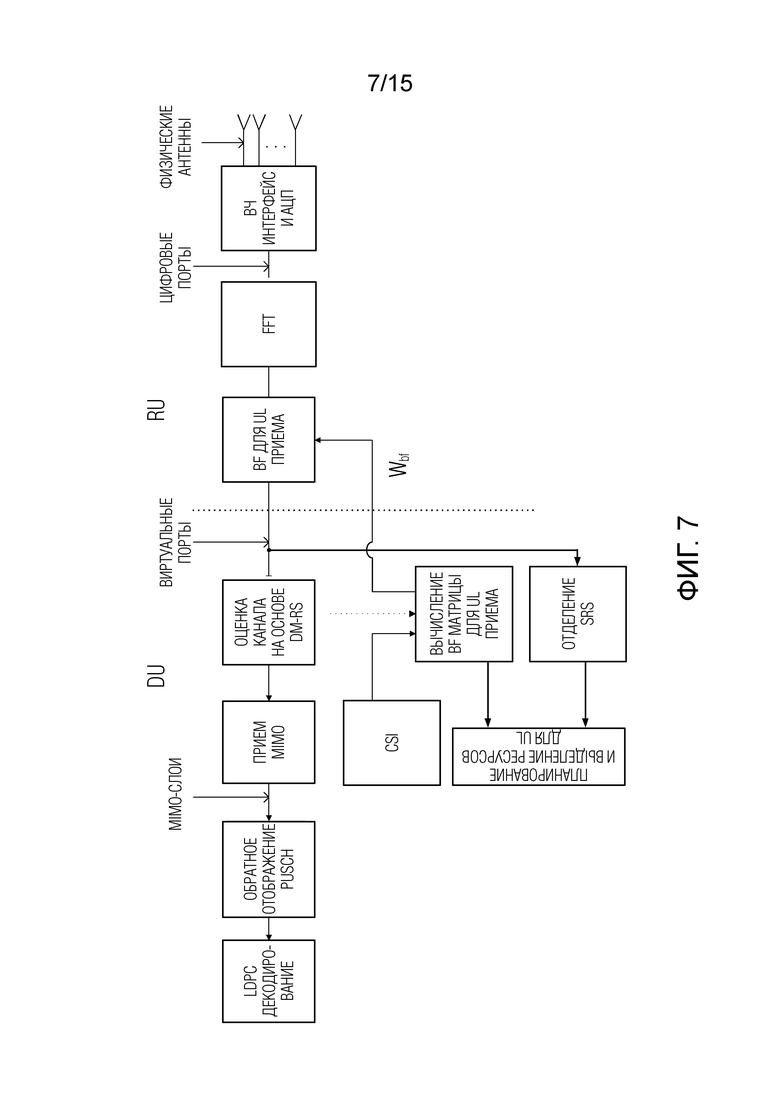

Фиг. 7 - иллюстративная блок-схема функциональных модулей радиоблока и распределенного блока базовой станции О-RAN 7-2х согласно [3].

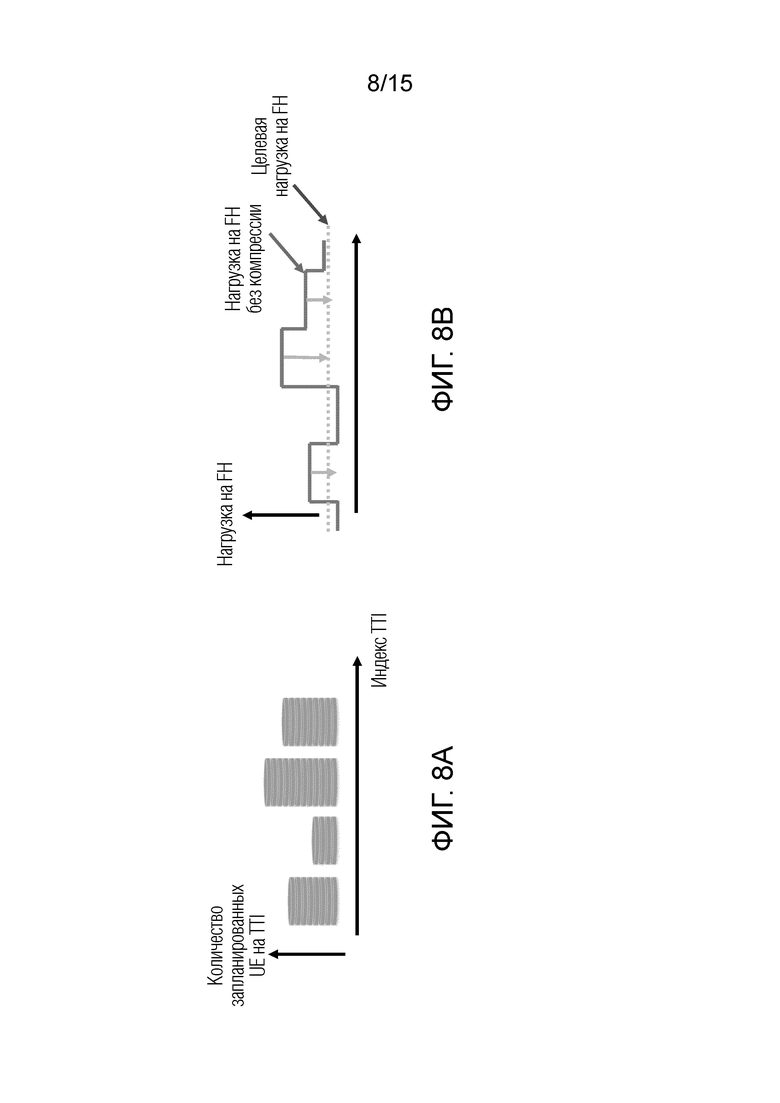

Фиг. 8а, 8b - иллюстрации динамического изменения нагрузки на FH интерфейс.

Фиг. 9а-9d - иллюстрации виртуального разбиения антенной решетки базовой станции на группы CSI-RS портов согласно варианту осуществления настоящего изобретения.

Фиг. 10 - иллюстрация общей структуры BF матрицы согласно настоящему изобретению.

Фиг. 11 - блок-схема способа формирования диаграммы направленности для UL приема согласно настоящему изобретению.

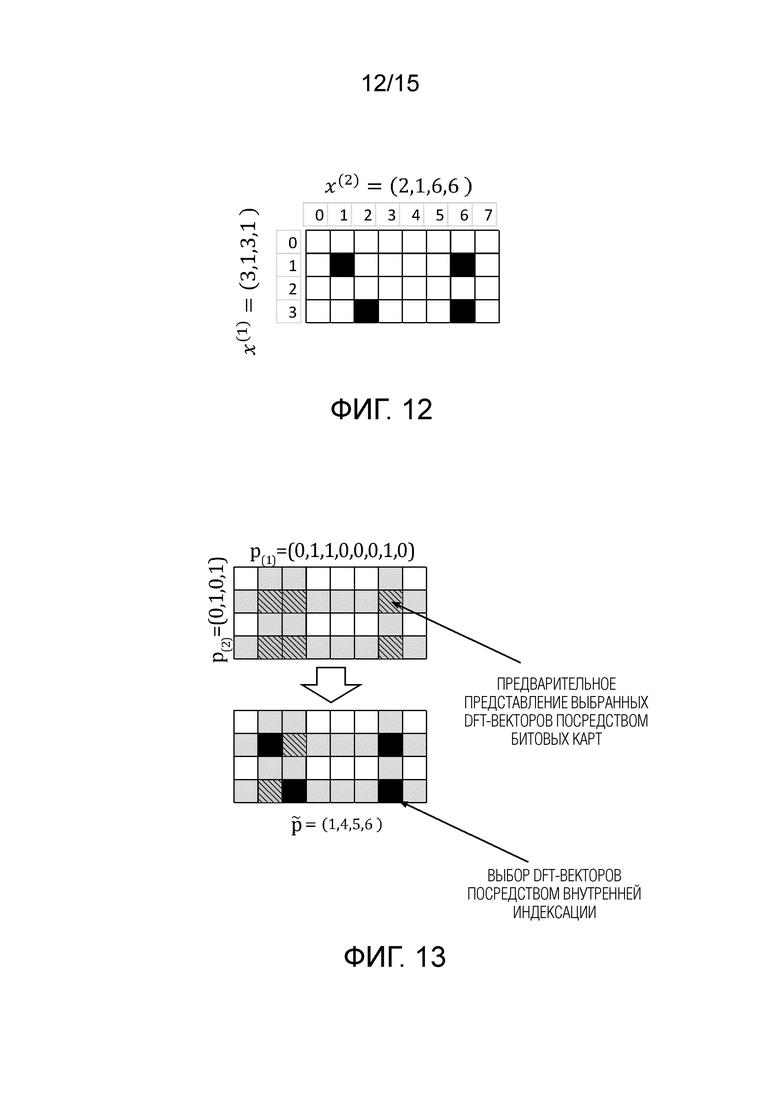

Фиг. 12 - иллюстрация варианта осуществления кодирования CDI для передачи в составе CSI согласно одному варианту осуществления настоящего изобретения.

Фиг. 13 - иллюстрация варианта осуществления кодирования CDI для передачи в составе CSI согласно другому варианту осуществления настоящего изобретения.

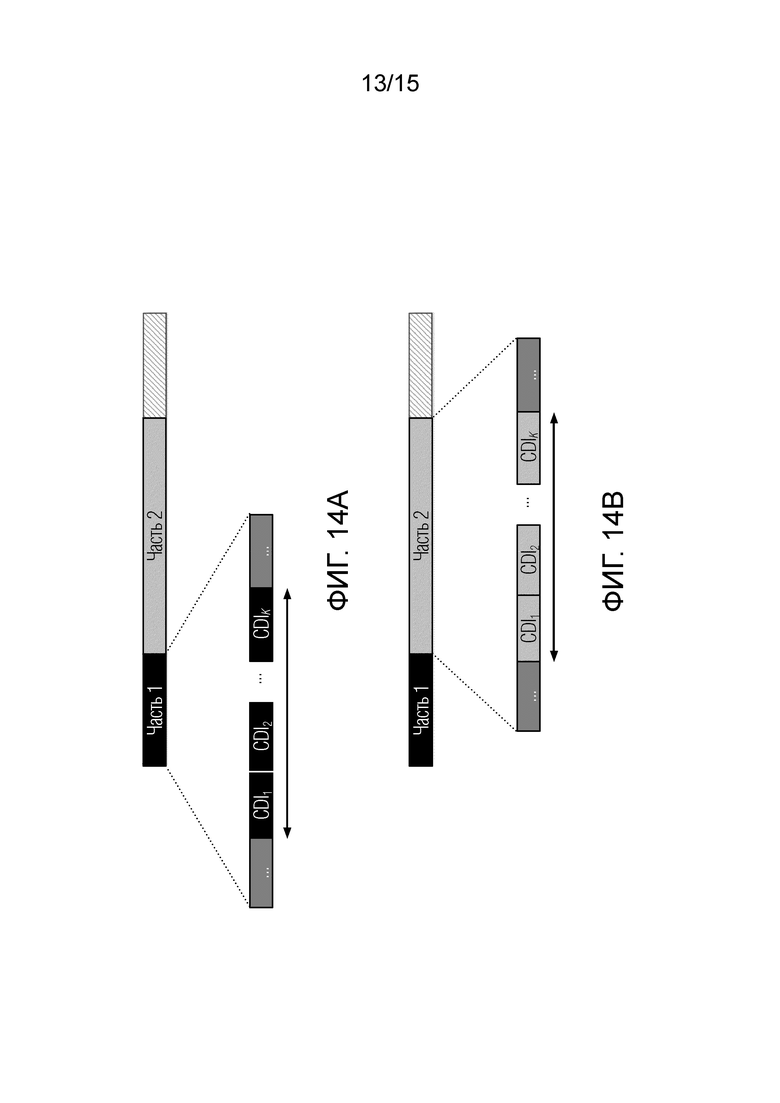

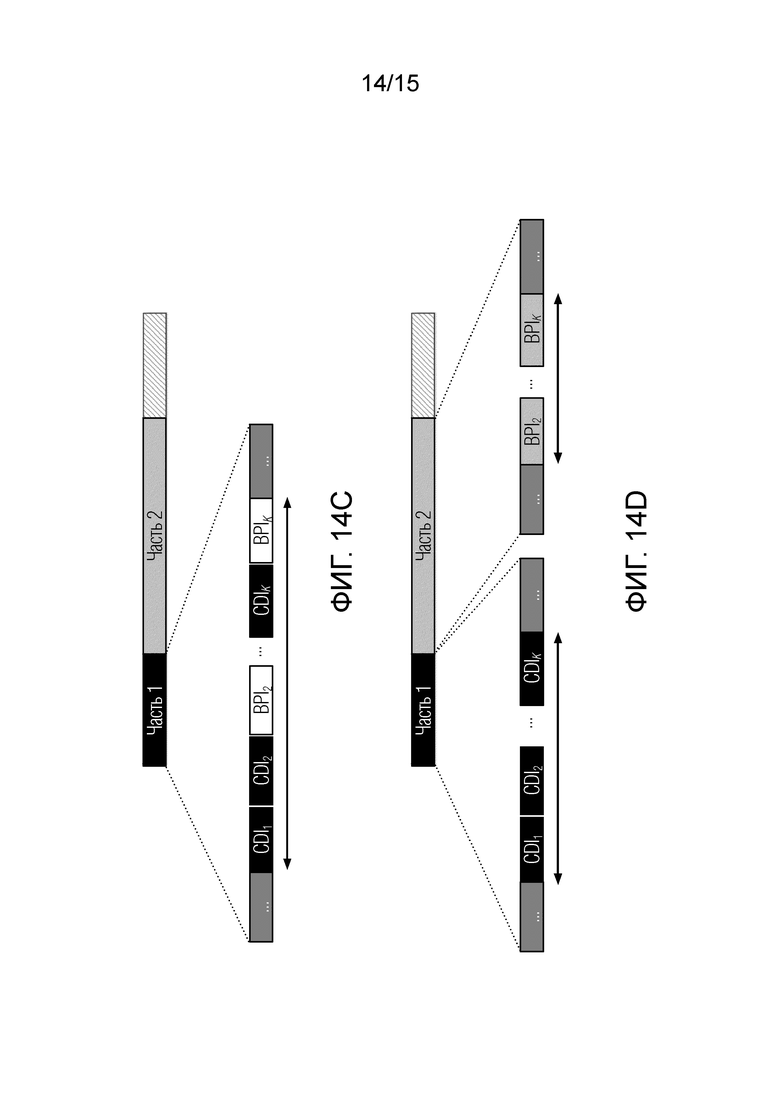

Фиг. 14а-14d - иллюстрации вариантов осуществления размещения информации о квантованном поднаборе DFT-векторов в CSI, передаваемой посредством UCI.

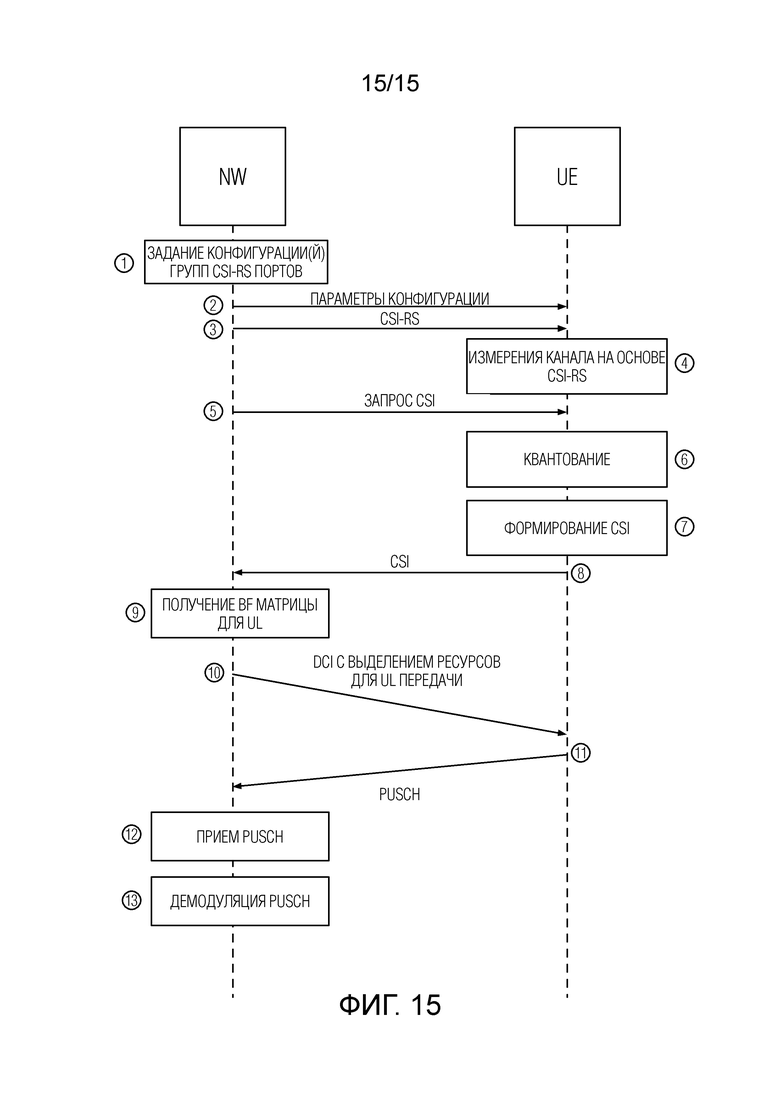

Фиг. 15 - обобщенная схема взаимодействия между сетью беспроводной связи и пользовательским оборудованием для формирования диаграммы направленности для UL согласно варианту осуществления настоящего изобретения;

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Далее делается отсылка к примерным вариантам осуществления настоящего изобретения, которые иллюстрируются на сопровождающих чертежах, где одинаковые ссылочные номера обозначают аналогичные элементы. Следует при этом понимать, что варианты осуществления изобретения могут принимать различные формы и не должны рассматриваться как ограниченные приведенными здесь описаниями. Соответственно, иллюстративные варианты осуществления описываются ниже со ссылкой на фигуры чертежей для пояснения существа аспектов настоящего изобретения.

Следует отметить, что схема по Фиг. 2 также может служить общей иллюстрацией системы беспроводной связи, в которой могут быть реализованы различные аспекты настоящего изобретения. Необходимо подчеркнуть, что описание по Фиг. 2 и сама данная фигура имеют исключительно иллюстративный, неограничивающий характер в целях обрисовки общей рабочей среды настоящего изобретения. Хотя на Фиг. 2 проиллюстрированы лишь известные базовые компоненты системы связи, следует понимать, что система связи может дополнительно включать в себя множество других элементов.

Вышеперечисленные аппаратные и программные элементы базовой станции и пользовательского оборудования конфигурируются для обеспечения выполнения в базовой станции и пользовательском оборудовании способов согласно настоящей заявке, которые описываются ниже. Сама реализация компонентных аппаратных средств базовой станции и пользовательского оборудования и их специализированное конфигурирование, в том числе посредством соответствующих логических средств, являются известными в области техники, к которой относится настоящая заявка. При этом, различные функции согласно способам, отвечающим настоящей заявке, могут выполняться в множестве отдельных элементов либо одном или нескольких интегральных элементах, что определяется проектными конструкционными характеристиками.

В основу настоящего изобретения положена концепция, которая, в общем, заключается в осуществлении на базовой станции виртуального разбиения антенной решетки базовой станции на различные конфигурации групп CSI-RS портов, где каждой конфигурации соответствует разный уровень пространственной компрессии портов, и ассоциировании с каждой конфигурацией групп CSI-RS портов своей собственной кодовой книги, общая структура которой аналогична таковой, проиллюстрированной выше со ссылкой на Фиг. 6а.

Отвечающее настоящему изобретению виртуальное разбиение проиллюстрировано на Фиг. 9а-9d.

На Фиг. 9а, по аналогии с Фиг. 1, приведена иллюстрация антенной решетки (или ее части) базовой станции с N₁CSI-RS портов по первой пространственной размерности (здесь по горизонтали) и N₂ CSI-RS портов по второй пространственной размерности (здесь по вертикали), при этом N₁≥N₂. Как и в случае по Фиг. 1, базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, где первая поляризация и вторая поляризация являются ортогональными.

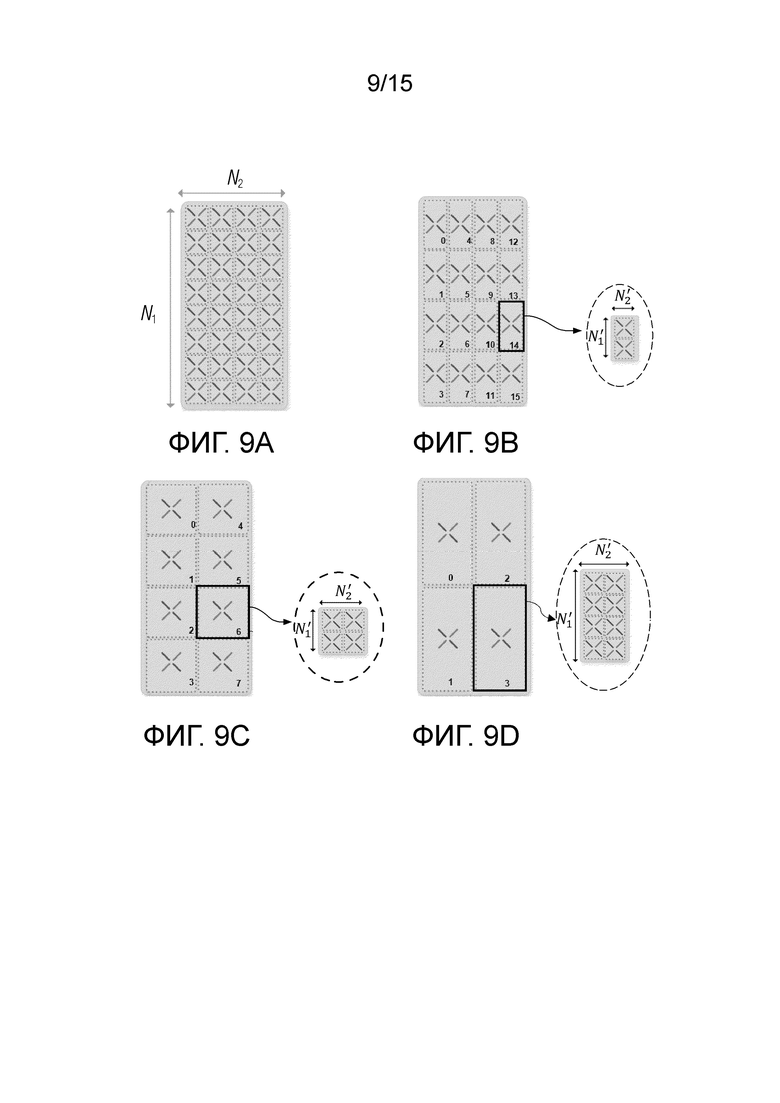

На Фиг. 9b проиллюстрировано разбиение антенной решетки по Фиг. 9а на шестнадцать одинаковых групп CSI-RS портов, где каждая группа CSI-RS портов (показана на Фиг. 9b в выноске) объединяет CSI-RS порта по первой пространственной размерности и CSI-RS порт по второй пространственной размерности. Конфигурация групп CSI-RS портов по Фиг. 9b соответствует низкому уровню пространственной компрессии портов и может предпочтительно использоваться для относительно низкой загрузки частотно-временных ресурсов в UL (см. Фиг. 8а, 8b).

На Фиг. 9 с проиллюстрировано разбиение антенной решетки по Фиг. 9а на восемь одинаковых групп CSI-RS портов, где каждая группа CSI-RS портов (показана на Фиг. 9 с в выноске) объединяет CSI-RS порта по первой пространственной размерности и CSI-RS порта по второй пространственной размерности. Конфигурация групп CSI-RS портов по Фиг. 9 с соответствует среднему уровню пространственной компрессии портов и может предпочтительно использоваться для умеренной загрузки частотно-временных ресурсов в UL.

На Фиг. 9d проиллюстрировано разбиение антенной решетки по Фиг. 9а на четыре одинаковых группы CSI-RS портов, где каждая группа CSI-RS портов (показана на Фиг. 9d в выноске) объединяет CSI-RS порта по первой пространственной размерности и CSI-RS порта по второй пространственной размерности. Конфигурация групп CSI-RS портов по Фиг. 9d соответствует высокому уровню пространственной компрессии портов и может предпочтительно использоваться для относительно высокой загрузки частотно-временных ресурсов в UL.

В соответствии с настоящим изобретением, с каждой возможной конфигурацией групп CSI-RS портов ассоциирована своя собственная кодовая книга, образованная соответствующим набором DFT-векторов, где, аналогично уравнениям (5)-(7), обсуждавшимся выше, каждый DFT-вектор _ν представляет собой произведение Кронекера вектор-столбца v, где

на вектор-столбец u, где

L J

т.е.

Параметры (O_1. O₂ передискретизации в уравнениях (8), (9), как и в случае с Таблицей 5.2.2.2.1-2 из спецификации [4], описанном выше, могут соответственно принимать значения (4,4), (4,1), (1,4).

Как следует из иллюстраций согласно Фиг. 9b-9d и уравнений (8)-(10), определяет размер группы CSI-RS портов по первой пространственной размерности, определяет ее размер по второй пространственной размерности; следовательно, параметры являются характеристическими параметрами соответствующей конфигурации групп CSI-RS портов и, соответственно, ассоциированной кодовой книги. При этом, согласно уравнениям (8)-(10), виртуализация, применяемая к каждой группе CSI-RS портов в соответствующей конфигурации групп CSI-RS портов, является одной и той же.

На Фиг. 9b-9d в правом нижнем углу каждой из групп CSI-RS портов показан ее индекс в соответствующей конфигурации групп CSI-RS портов. Индекс q группы CSI-RS портов определяется следующим уравнением:

где z - индекс CSI-RS порта в рассматриваемой антенной решетке (индексация осуществляется по принципу ^'сначала по первой пространственной размерности - затем по второй пространственной размерности[ ] ^_ округление до ближайшего меньшего целого, mod (а,b) - операция взятия остатка от деления a на b.

Здесь еще раз подчеркивается, что варианты виртуального разбиения, показанные на Фиг. 9b-9 d, являются иллюстративными и могут использоваться другие значения параметров

В соответствии с настоящим изобретением, базовая станция сигнализирует на пользовательское оборудование (я) параметры для одной или более конфигураций групп CSI-RS портов, заданных на базовой станции посредством соответствующего виртуального разбиения антенной решетки базовой станции (см. Фиг. 9а-9d). Более конкретно, базовая станция сигнализирует на пользовательское оборудование для каждой из этих одной или более конфигураций групп CSI-RS портов, по меньшей мере, параметры которые, как отмечалось выше, являются параметрами кодовой книги, ассоциированной с данной конфигурацией групп CSI-RS портов (см. уравнения (8)-(10)).

Как и в [3], согласно настоящему изобретению на пользовательском оборудовании осуществляются измерения CSI-RS, принимаемых от базовой станции, и выполняется квантование информации о сигнальном пространстве DL канала, полученной на основе этих измерений. Опять же, как и в случае [3], данное квантование заключается, по сути, в осуществляемом на пользовательском оборудовании выборе из кодовой книги поднабора DFT-векторов, которые наиболее согласованы с DL каналом. В то же время, в отличие от [3], в соответствии с настоящим изобретением данный выбор осуществляется не из единой кодовой книги (см. Фиг. 6а), т.е. не по всем цифровым портам, а из кодовой книги меньшего размера, ассоциированной с конкретной конфигурацией групп CSI-RS портов, заданной на базовой станции (см. уравнения (8)-(10)). Затем, квантованный поднабор DFT-векторов сообщается на базовую станцию в составе CSI, передаваемой с пользовательского оборудования. Базовая станция использует квантованный поднабор DFT-векторов для получения BF матрицы (см. уравнения (2)-(4)).

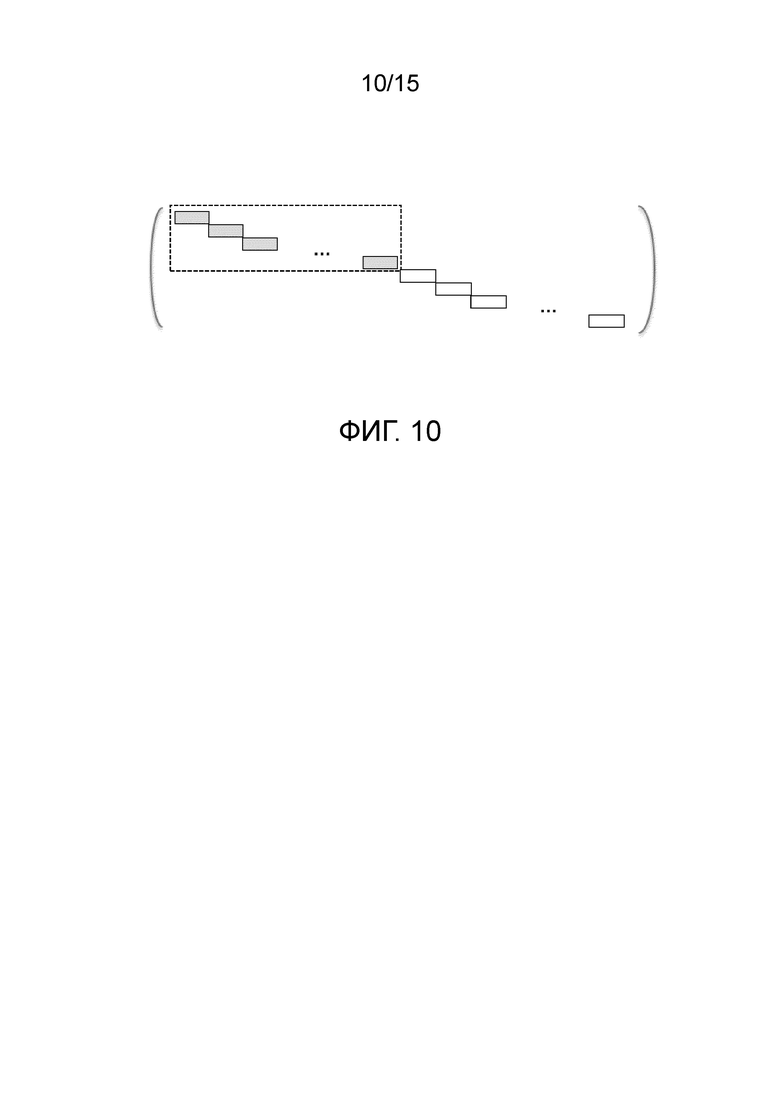

На Фиг. 10, по аналогии с Фиг. 6b, проиллюстрирована отвечающая настоящему изобретению общая структура BF матрицы, получаемой для UL приема на стороне базовой станции на основе CSI, принятой от пользовательского оборудования. Размерность BF матрицы по Фиг. 10 есть число виртуальных портов на число приемных цифровых портов базовой станции. Серыми блоками в BF матрице на Фиг. 10 опять же обозначены DFT-векторы квантованного поднабора DFT-векторов для одной из двух ортогональных поляризаций, белыми блоками обозначены те же DFT-векторы для другой из двух ортогональных поляризаций. То есть, поднабор DFT-векторов является одинаковым для упомянутых двух ортогональных поляризаций.

В отличие от отвечающей [3] BF матрицы, проиллюстрированной на Фиг. 6b, где, из расчета на каждую из двух ортогональных поляризаций, каждый диаграммо-образующий вектор-строка применяется ко всем CSI-RS портам, в результате чего BF матрица имеет достаточно плотную структуру, в BF матрице согласно настоящему изобретению, проиллюстрированной на Фиг. 10, в аналогичном контексте каждый диаграммо-образующий вектор применяется к небольшому количеству CSI-RS портов, в результате чего BF матрица имеет разреженную структуру. Как следствие, благодаря подходу согласно настоящему изобретению, для получения виртуального порта (т.е. соответствующей строки в BF матрице, проиллюстрированной на Фиг. 10) требуется применить вычисления к относительно небольшому набору цифровых портов, чем существенно снижается вычислительная сложность на базовой станции.

Как следует из вышесказанного, в иллюстрации общей структуры BF матрицы согласно настоящему изобретению, приведенной на Фиг. 10, в общем предполагается, что для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации. В то же время, настоящим изобретением предусмотрен вариант осуществления, когда для передачи CSI-RS базовая станция будет использовать CSI-RS порты, соответствующие только одной из этих двух ортогональных поляризаций, и BF матрица, соответствующая данному варианту осуществления, показана пунктиром на Фиг. 10. Как видно из иллюстрации по Фиг. 10, для рассматриваемого возможного варианта осуществления с одной поляризацией количество диаграммо-образующих векторов-строк в BF матрице будет вдвое меньшее такового для общего случая с двумя поляризациями.

Таким образом, настоящим изобретением обеспечивается, с одной стороны, возможность гибкой адаптации формирования UL диаграммы направленности на базовой станции, в частности, в зависимости от загрузки частотно-временных ресурсов в UL. Так, в отличие от [3], где для адаптации формирования UL диаграммы направленности может использоваться только задаваемый на базовой станции параметр L, определяющий число потоков приема (т.е. число виртуальных портов), для адаптации формирования UL диаграммы направленности согласно настоящему изобретению также используются параметры характеризующие требующуюся конфигурацию групп CSI-RS портов и ассоциированную кодовую книгу. С другой стороны, настоящим изобретением обеспечивается снижение соответствующих вычислительных затрат на базовой станции, каковое снижение ожидается более значительным в контексте 6G xMIMO.

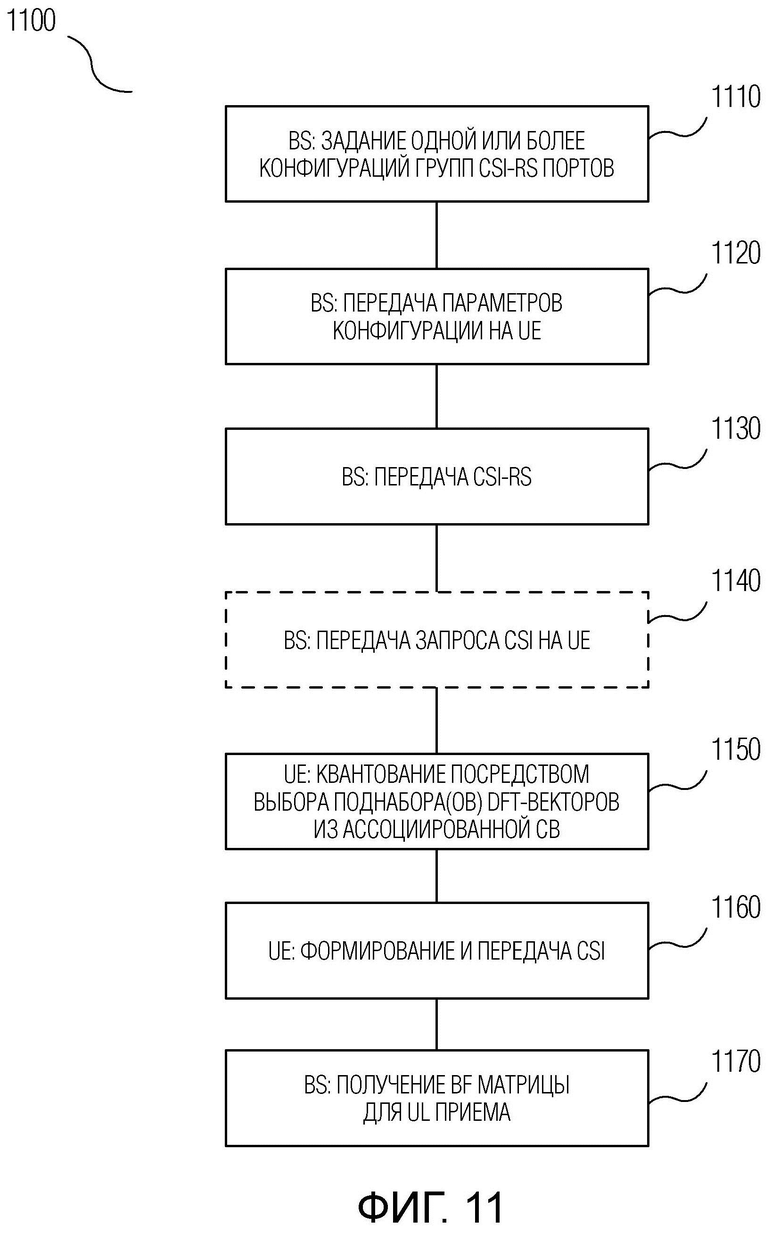

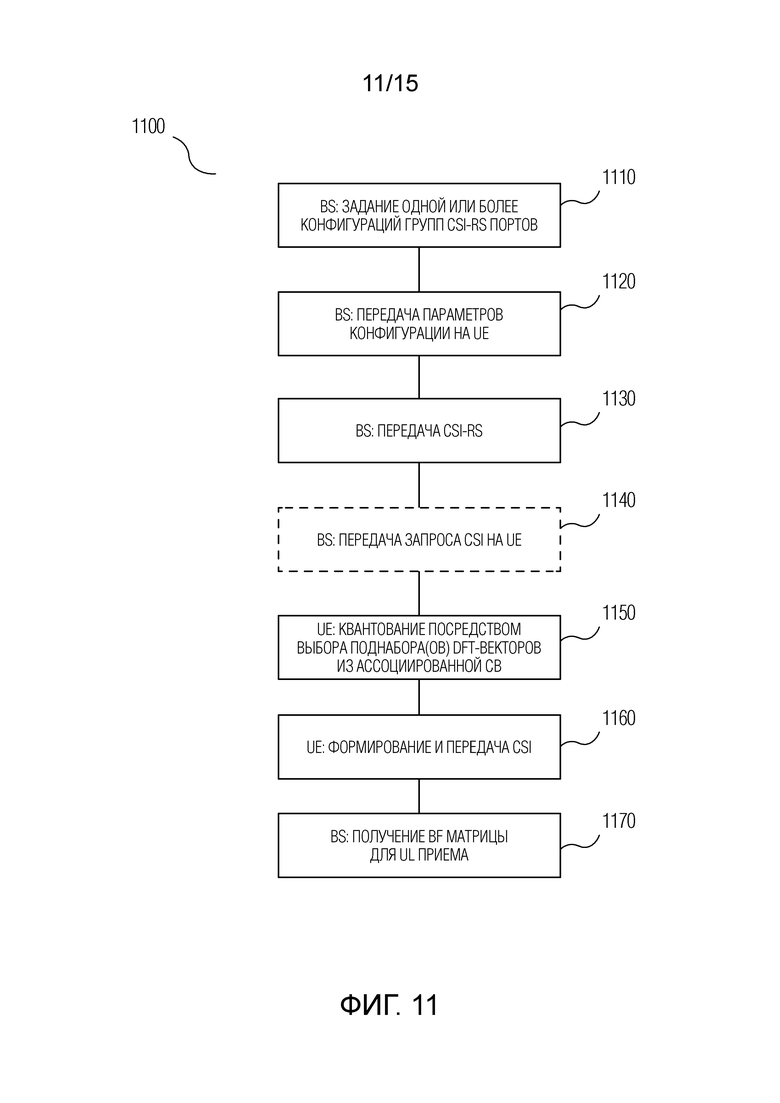

Далее со ссылкой на блок-схему по Фиг. 11 приводится описание отвечающего настоящему изобретению способа 1100 формирования диаграммы направленности для UL приема в системе беспроводной связи, которой может быть, например, система беспроводной связи 6G xMIMO.

На этапе 1110 на базовой станции (например, такой как BS 202-А, 202-В, 202-С по Фиг. 2) задаются одна или более конфигураций групп CSI-RS портов.

Варианты осуществления задания одной или более конфигураций групп CSI-RS портов на антенной решетке базовой станции, на которой, в общем, реализованы N₁CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности (N₁≥N₂) _а также учитывая возможность базовой станции осуществлять на каждом CSI-RS порте передачу и прием сигнала с одной из двух ортогональных поляризаций, описаны выше со ссылкой на Фиг. 9а-9b. Так, каждая r-ая конфигурация групп CSI-RS портов, задаваемая на базовой станции, может быть определена посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов; каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности, Как отмечалось ранее, в соответствии с настоящим изобретением с каждой заданной конфигурацией групп CSI-RS портов ассоциирована своя собственная кодовая книга, при этом ассоциированная кодовая книга образована соответствующим набором DFT-векторов (см. уравнения (8)-(10)); набор DFT-векторов ассоциированной кодовой книги является одинаковым для первой и второй ортогональных поляризаций.

В частности, для варианта осуществления, проиллюстрированного на Фиг. 9b, соответствующая конфигурация групп CSI-RS портов (к примеру, конфигурация задается разбиением CSI-RS портов рассматриваемой антенной решетки на групп CSI-RS портов, с размерами группы CSI-RS порта по первой пространственной размерности наCSI-RS порт по второй пространственной размерности. Как соответственно указывалось ранее, данная конфигурация групп CSI-RS портов может использоваться для относительно низкой загрузки частотно-временных ресурсов в UL.

Для варианта осуществления по Фиг. 9 с, соответствующая конфигурация групп CSI-RS портов (например, конфигурация задается посредством разбиения CSI-RS портов антенной решетки на групп CSI-RS портов, с размерами группы CSI-RS порта по первой пространственной размерности на CSI-RS порта по второй пространственной размерности. Эта конфигурация групп CSI-RS портов может использоваться для умеренной загрузки частотно-временных ресурсов в UL.

Наконец, для варианта осуществления, проиллюстрированного на Фиг. 9 с1, соответствующая конфигурация групп CSI-RS портов (к примеру, конфигурация задается разбиением CSI-RS портов антенной решетки на группы CSI-RS портов, с размерами группы CSI-RS порта по первой пространственной размерности на CSI-RS порта по второй пространственной размерности. Рассматриваемая конфигурация групп CSI-RS портов может использоваться для относительно высокой загрузки частотно-временных ресурсов в UL.

На этапе 1110 на базовой станции могут быть заданы несколько конфигураций групп CSI-RS портов (например, все три конфигурации по Фиг. 9b-9d или какие-либо две из них) или может быть задана одна конфигурация групп CSI-RS портов (к примеру, некая одна из трех конфигураций по Фиг. 9b-9d). Этим аспектом не накладывается ограничение на настоящее изобретение.

Согласно варианту осуществления настоящего изобретения, как и в случае [3], на этапе 1110 на базовой станции дополнительно определяется количество L потоков UL приема. Как отмечалось ранее, параметр L может определяться в зависимости от загрузки частотно-временных ресурсов в UL.

На этапе 1120 с базовой станции на пользовательское оборудование (например, такое как UE 201-1, 201-2,… по Фиг. 2) передаются параметры конфигурации, которые требуются пользовательскому оборудованию для формирования и передачи CSI. Для каждой из одной или более конфигураций групп CSI-RS портов, заданных на этапе 1110, параметры конфигурации будут содержать, по меньшей мере, параметры кодовой книги, ассоциированной с этой конфигурацией групп CSI-RS портов. В соответствии с вышеприведенным обсуждением, параметры кодовой книги, включаемые в параметры конфигурации на этапе 1120 для каждой r-ой конфигурации групп CSI-RS портов из одной или более конфигураций групп CSI-RS портов, заданных на этапе 1110, могут содержать число CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и число CSI-RS портов по второй пространственной размерности в данной группе CSI-RS портов и соответствующий параметр передискретизации. Для специалиста должно быть очевидно, что параметры передискретизации могут не включаться в параметры конфигурации, передаваемые на этапе 1120, к примеру в случае, когда на базовой станции и на пользовательском оборудовании есть таблица, аналогичная Таблице 5.2.2.2.1-2, приведенной выше, и соответствующие параметры могут быть определены пользовательским оборудованием по этой таблице исходя из Согласно варианту осуществления, в параметры конфигурации может быть также включено количество L потоков UL приема. DL передача по этапу 1120 может быть осуществлена с использованием DCI, MAC сигнализации, RRC сигнализации или их сочетания.

На этапе 1130 базовая станция выполняет передачу CSI-RS. На этапе 1140 базовой станцией может быть выполнена передача запроса CSI, причем в запросе CSI может содержаться указание по меньшей мере одной конфигурации групп CSI-RS портов из одной или более конфигураций групп CSI-RS портов, заданных на этапе 1110, для пользовательского оборудования. Выбор указываемой по меньшей мере одной конфигурации групп CSI-RS портов может быть осуществлен на базовой станции, по меньшей мере, в зависимости от загрузки частотно-временных ресурсов в UL. К примеру, в предположении, что на этапе 1110 на базовой станции были заданы три конфигурации групп CSI-RS портов, показанные на Фиг. 9b-9d, в запросе CSI, передаваемом на этапе 1140, может содержаться указание для пользовательского оборудования конфигурации по Фиг. 9 с (r=2) и конфигурации по Фиг. 96 (r=3).

Предпочтительно, DL передача запроса CSI на этапе 1140 выполняется посредством DCI. Варианты реализации упомянутого указания в запросе CSI, передаваемом посредством DCI, будут обсуждены ниже.

На этапе 1150 на пользовательском оборудовании, на основе выполненных пользовательским оборудованием измерений CSI-RS, переданных с базовой станции на этапе ИЗО, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов, сообщенной на этапе 1140, выбирается поднабор DFT-векторов из набора DFT-векторов кодовой книги, ассоциированной с этой конфигурацией групп CSI-RS портов. Кодовая книга, ассоциированная с каждой из упомянутой по меньшей мере одной конфигурацией групп CSI-RS портов, соответственно определяется на пользовательском оборудовании с использованием параметров конфигурации, которые были переданы с базовой станции на этапе 1110.

Как отмечалось выше, выбор поднабора DFT-векторов на этапе 1150, по сути, соответствует квантованию согласно [3]. В общем, как и в случае [3], для осуществления выбора поднабора DFT-векторов на этапе 1150 на пользовательском оборудовании могут выполняться следующие действия: на основе выполненных измерений CSI-RS определяется по меньшей мере одна матрица канала и, на основе определенной матрицы канала, вычисляется метрика качества для каждого DFT-вектора из набора DFT-векторов ассоциированной кодовой книги; на основе вычисленных метрик качества, выбирается поднабор DFT-векторов с использованием заданного порогового параметра квантования.

Метрикой качества в рассматриваемом контексте предпочтительно является относительная мощность приема, связанная с DFT-вектором с индексами (i,m), которая вычисляется в соответствии со следующим выражением:

В уравнении (11) - мощность приема, связанная с DFT-вектором, а- ее максимальное значение по набору DFT-векторов ассоциированной кодовой книги.

Согласно предпочтительному варианту осуществления настоящего изобретения, мощность приема, используемая в уравнении (12), определяется следующим образом:

где - DFT-вектор из набора DFT-векторов; - матрица канала для i-ой поднесущей из поднесущих, s-ой группы CSI-RS портов из групп CSI-RS портов в r-ой конфигурации групп CSI-RS портов и р-ой поляризации из первой (Р=0) и второй. (Р=1) ортогональных поляризаций. Размерность матрицы канала есть число CSI-RS портов в группе CSI-RS портов г-ой конфигурации групп CSI-RS портов на число приемных цифровых портов пользовательского оборудования. Аспекты определения матрицы канала раскрыты в [3] и непосредственно не относятся к предмету настоящего изобретения.

Следует отметить, что, согласно другому варианту(ам) осуществления, в качестве метрик качества могут использоваться ненормированные величины мощности приема, т.е . либо может использоваться другой вариант их нормирования для получения относительных мощностей приема.

Для специалиста должно быть очевидно, что в контексте настоящего изобретения метрики качества могут вычисляться не для всех DFT-векторов ассоциированной кодовой книги, а для некоторой заранее определенной ее части. К примеру, в отношении некоторых DFT-векторов может быть заранее известно, что соответствующий им показатель качества будет низким, и эти векторы исключаются из анализа согласно способу 1100.

Пороговый параметр квантования задается на базовой станции и может быть сообщен на пользовательское оборудование, к примеру, посредством его включения в параметры конфигурации, передаваемые на этапе 1120, либо в запрос CSI, передаваемый на этапе 1140.

Как и в случае [3], в соответствии с вариантом осуществления настоящего изобретения в качестве порогового параметра квантования базовой станцией может быть задано (i) целевое количество DFT-векторов, и в этом случае в качестве квантованного поднабора DFT-векторов из ассоциированной кодовой выбирается заданное целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема, либо (И) пороговое значение относительной мощности, и в этом случае в качестве квантованного поднабора DFT-векторов из ассоциированной кодовой выбираются DFT-векторы с соответствующими относительными мощностями приема, большими или равными заданному пороговому значению относительной мощности.

Следует также отметить, что, в соответствии с вариантом осуществления настоящего изобретения, выбор поднабора DFT-векторов может дополнительно ограничиваться условием ортогональности DFT-векторов в выбираемом их поднаборе.

Для варианта осуществления, когда на этапе 1110 в параметры конфигурации было включено количество L, потоков UL приема, заданное на базовой станции, на этапе 1150 может быть выполнено сокращение каждого полученного квантованного поднабора DFT-векторов до L/P DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2 для случая, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1 для случая, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации (см. Фиг. 10).

Также, в соответствии с вариантом осуществления настоящего изобретения, DFT-векторы в каждом квантованном поднаборе DFT-векторов могут быть отсортированы согласно соответствующим относительным мощностям приема.

На этапе 1160 на пользовательском оборудовании формируется CSI, с включением в нее информации о соответствующем квантованном поднаборе DFT-векторов для каждой из по меньшей мере одной конфигурации групп CSI-RS портов, указанной на этапе 1140. Сформированная CSI передается на этапе 1160 на базовую станцию. Варианты осуществления включения информации о поднаборе(ах) DFT-векторов в CSI будут подробно обсуждаться ниже.

На этапе 1170 базовая станция принимает CSI, переданную пользовательским оборудованием на этапе 1160, и на базовой станции соответственно выполняется получение по меньшей мере одной BF матрицы на основе информации о поднаборе DFT-векторов из состава принятой CSI. Получение BF матрицы, выполняемое на этапе 1170, по существу, аналогично таковому, раскрытому в [3].

В варианте осуществления способа 1100, описанном выше, передача CSI на этапе 1160 выполняется по запросу CSI, переданному базовой станцией на этапе 1140. В то же время, для специалиста должно быть понятно, что передача CSI может осуществляться пользовательским оборудованием и без запроса CSI (например, если сконфигурирована периодическая передача CSI), и в этом случае упомянутое указание по меньшей мере одной конфигурации групп CSI-RS может быть передано базовой станцией на пользовательское оборудование в контрольном сообщении, отличном от запроса CSI. Иными словами, этап 1140 не является обязательным в способе 1100 формирования UL диаграммы направленности.

Ниже описывается вариант осуществления настоящего изобретения, относящийся к реализации запроса CSI, передаваемого базовой станцией посредством DCI (см. этап 1140).

Подход, отвечающий данному варианту осуществления, в общем заключается в реализации запроса CSI таким образом, чтобы он содержал указание той конфигурации(й) групп CSI-RS портов, в отношении базовой станции требуется получить от пользовательского оборудования обратную связь в виде соответственным образом сформированной CSI.

В рассматриваемом варианте осуществления упомянутое указание кодируется посредством соответствующего битового поля в DCI, и для этого на базовой станции заранее задается соответствующая кодовая таблица, которая иллюстрируется ниже Таблицей 1:

Многоточие перед двумя цифрами в левом столбце Таблицы 1 показывает, что битовое поле, которым кодируется конкретная конфигурация групп CSI-RS портов или комбинация конфигураций групп CSI-RS портов, может иметь различную длину в зависимости от реализации.

Кодовая таблица, заданная на базовой станции, заблаговременно сигнализируется с базовой станции на пользовательское оборудование посредством RRC сигнализации.

Ниже в Таблице 2 приведен пример реализации кодовой таблицы, в общем проиллюстрированной Таблицей 1, для случая, где битовое поле DCI (левый столбец Таблицы 1) имеет длину 2 бита.

Таким образом, базовая станция, к примеру, в зависимости от текущей загрузки частотно-временных ресурсов в UL (см. Фиг. 8а, 8b) выбирает значение битового поля в кодовой таблице, и это значение сигнализируется на пользовательское оборудование в DCI запросе CSI. На основе значения битового поля, содержащегося в принятом запросе CSI, пользовательское оборудование по своей кодовой таблице определяет ту конфигурацию групп CSI-RS портов или комбинацию конфигураций групп CSI-RS портов, в отношении которых пользовательское оборудование должно предоставить на базовую станцию обратную связь в CSI.

К примеру, для вышеприведенных иллюстраций по Фиг. 9b-9 с1, в случае преконфигурирования кодовой таблицы в виде Таблицы 2, если базовой станцией исходя из текущей загрузки частотно-временных ресурсов в UL выбрана вторая (r=2) конфигурация групп CSI-RS портов, то базовая станция установит значение битового поля в запросе CSI равныма если базовой станцией выбраны первая (r=1) и вторая [r=2) конфигурации групп CSI-RS портов, то базовая станция установит значение битового поля в запросе CSI равнымПользовательское оборудование, исходя из значения битового поля в принятом DCI запросе CSI, на этапе 1150 определяет, в отношении какой конфигурации(й) групп CSI-RS портов из конфигураций групп CSI-RS портов, заданных на этапе 1110, должен быть определен квантованный поднабор DFT-векторов и сообщен в CSI на базовую станцию. К примеру, согласно значению битового поля в принятом запросе CSI, равному пользовательское оборудование определит, что поднабор DFT-векторов должен быть вычислен в отношении каждой из конфигураций r=1 и r=2 (см. Фиг. 9b, 9с), и на этапе 1160 пользовательское оборудование включит в состав формируемой CSI информацию об этих поднаборах DFT-векторов.

Рассмотренным вариантом осуществления настоящего изобретения обеспечивается, с одной стороны, компактное кодирование указания конфигурации(й) групп CSI-RS портов и, с другой стороны, возможность гибкого переключения между заданными конфигурациями групп CSI-RS портов и их комбинациями, т.е. возможность посредством соответствующего задания значения битового поля в DCI запросе CSI динамически запрашивать пользовательское оборудование на предмет обратной связи в отношении требующейся конфигурации(й) групп CSI-RS портов.

Следует понимать, что хотя в Таблице 2 приведен пример с длиной битового поля равной 2, могут использоваться другие значения длины данного битового поля (к примеру, 3 бита), с возможностью кодирования большего количества конфигураций групп CSI-RS портов и их сочетаний. Затем, как отмечалось ранее, передача запроса CSI (т.е. этап 1140) не является обязательной; тем не менее, подход, отвечающий рассмотренному варианту осуществления настоящего изобретения, может быть применен и в другом контрольном сообщении, в котором соответствующее указание может быть передано с базовой станции на пользовательское оборудование.

Далее со ссылкой на Фиг. 12, 13 приведено описание вариантов осуществления кодирования информации о поднаборе(ах) DFT-векторов, включаемой пользовательским оборудованием на этапе 1150 в состав CSI.

Здесь следует пояснить, что, в соответствии с 5G NR, CSI передается посредством управляющей информации восходящей линии связи (UCI), UL передача которой предварительно планируется на базовой станции. В UCI для передачи CSI выделяются две части: часть 1 (part 1) с фиксированным размером (в битах) полезной нагрузки и часть 2 (part 2) с размером полезной нагрузки, который может быть переменным, при этом размер полезной нагрузки части 2 зависит от содержимого UCI в части 1. Параметры, входящие в состав CSI, соответственно распределяются по части 1 и части 2 UCI. При этом полезная нагрузка части 2 UCI может быть получена на базовой станции только после декодирования полезной нагрузки части 1 UCI.

Для части 2 UCI при этом предусмотрен механизм отбрасывания (omission), согласно которому в случае, если совокупная полезная нагрузка параметров CSI превосходит размер полезной нагрузки, изначально выделенный базовой станцией при планировании передачи части 2 UCI, то некоторые из параметров CSI, назначенных для помещения в часть 2 UCI, исключаются из состава передаваемой UCI для соответствия выделенному ее размеру. Для реализации механизма отбрасывания параметры CSI упорядочиваются в части 2 UCI таким образом, что в конец части 2 помещаются параметры, которые в меньшей степени важны для функционирования системы.

Применение основывающегося на UCI подхода передачи CSI, обрисованного выше, планируется и в системах 6G xMIMO.

В информацию о поднаборе DFT-векторов, которая включается в CSI, формируемую на этапе 1160, для каждой q-ой из по меньшей мере одной конфигурации групп CSI-RS портов, указанной на этапе 1140, пользовательским оборудованием включаются сведения об индексах DFT-векторов (Channel Directional Information, CDI) соответствующего квантованного поднабора DFT-векторов, полученного на этапе 1150.

Согласно первому варианту осуществления, для кодирования сведений об индексах DFT-векторов задействуется комбинаторное кодирование. В этом случае, в допущении, что в соответствующем (q-ом) поднаборе DFT-векторов содержатся L DFT-векторов (см. этап 1150), осуществляется кодирование их индексов из совокупности индексов DFT-векторов по первой пространственной размерности ассоциированной (Я-ой)

кодовой книги в виде кодовой точки

и индексов из совокупности индексов DFT-векторов по второй пространственной размерности ассоциированной кодовой книги в виде кодовой точки

В уравнениях (13а), (13b)

В соответствии с рассматриваемым первым вариантом

осуществления, в качестве CDI для каждого q-oro квантованного поднабора DFT-векторов, сообщаемого пользовательским оборудованием, в CSI включается пара кодовых точек Этот вариант осуществления характеризуется относительно низкой битовой нагрузкой на UCI. Следует отметить, что возможна реализация данного варианта осуществления, когда осуществляется комбинаторное кодирование индексов DFT-векторов из общей совокупности индексов в количестве по обеим пространственным размерностям ассоциированной кодовой книги, с соответственным получением одной кодовой точки Р, включаемой в CSI в качестве CDI.

Согласно второму варианту осуществления, который соответствует реализации этапа 1150 с сортировкой DFT-векторов в соответствующем (q-ом) квантованном поднаборе DFT-векторов, выбранных из ассоциированной кодовой книги, по соответствующим мощностям приема, определяются индексы DFT-векторов упомянутого поднабора по первой пространственной размерности ассоциированной кодовой книги и индексы DFT-векторов упомянутого поднабора по второй ее пространственной размерности, где опять же в допущении, как и в первом варианте осуществления, что количество DFT-векторов в поднаборе DFT-векторов равно L. Следовательно, DFT-вектору, указываемому индексами . будет соответствовать наибольшая относительная мощность приема.

В данном варианте осуществления в качестве CDI для каждого q-ого квантованного поднабора DFT-векторов, сообщаемого пользовательским оборудованием, в CSI включается двоичное представление пар индексов его DFT-векторов. Этот вариант осуществления характеризуется умеренной битовой нагрузкой на UCI.

Рассматриваемый второй вариант осуществления проиллюстрирован на Фиг. 12, где условно показана кодовая книга размерностью 8 DFT-векторов по первой пространственной размерности на 4 DFT-вектора по второй пространственной размерности, и, согласно иллюстрации по Фиг. 12, квантованный поднабор DFT-векторов (черные квадраты) представляется как В соответствии с вышесказанным, первому DFT-вектору, указываемому индексами (2,3) соответствует наибольшая относительная мощность приема, второму DFT-вектору, указываемому индексами (1,1), соответствует вторая по величине относительная мощность приема, и т.д.

Согласно третьему варианту осуществления, используются первая битовая карта, значения которой указывают DFT-векторы соответствующего квантованного поднабора DFT-векторов, полученного пользовательским оборудованием на этапе 1150 для q-ой конфигурации групп CSI-RS портов, среди DFT-векторов по первой пространственной размерности в ассоциированной кодовой книге, и вторая битовая карта, значения которой указывают DFT-векторы соответствующего поднабора DFT-векторов среди DFT-векторов по второй ее пространственной размерности. В этом случае кодированное представление поднабора DFT-векторов, выбранных пользовательским оборудованием на этапе 1150 из ассоциированной кодовой книги, может иметь следующий вид:

где в уравнениях (14а), (14b) принимает значение 1 для выбранного DFT-вектора и 0 для невыбранного DFT-вектора.

В рассматриваемом третьем варианте осуществления в качестве CDI для каждого q-ого поднабора DFT-векторов, сообщаемого пользовательским оборудованием, в CSI включаются соответствующие битовые карты Этот вариант осуществления характеризуется, с одной стороны, высокой гибкостью, то есть обеспечивается возможность закодировать любое сочетание индексов выбранных DFT-векторов, но, с одной стороны, и относительно высокой битовой нагрузкой на UCI. Следует отметить, что возможна реализация данного варианта осуществления, когда используется одна битовая карта для обеих пространственных размерностей ассоциированной кодовой книги с единой индексацией; в этом случае CDI может иметь следующий вид:

В рассмотренном третьем варианте осуществления очевидным для специалиста образом могут использоваться другие значения битов в битовых картах (к примеру, 0 может указывать выбранный DFT-вектор, а 1 - невыбранный DFT-вектор).

Также предусмотрен четвертый вариант осуществления, который является развитием третьего варианта осуществления, где используются две битовые карты. Согласно данному варианту осуществления, исходя из сформированных битовых карт квантованный поднабор DFT-векторов кодируется в итоговое представление посредством внутренней индексации по выбранным DFT-векторам в упомянутых первой и второй битовых картах. Рассматриваемый четвертый вариант осуществления проиллюстрирован на Фиг. 13. В верхней части Фиг. 13 показано предварительное представление выбранных DFT-векторов битовыми картами (см. уравнения (14а), (14b)), что соответствует заштрихованным серым квадратам на данной фигуре. Как проиллюстрировано в нижней части Фиг. 13, DFT-векторы, выбранные в квантованный поднабор DFT-векторов, представлены посредством индексации по упомянутому предварительному представлению, а именно как Данная индексация может упоминаться по тексту настоящей заявки без ограничения общности как общая внутренняя индексация. Эти выбранные DFT-векторы изображены на Фиг. 13 черными квадратами. Соответственно, в рассматриваемом четвертом варианте осуществления в качестве CDI для каждого q-ого квантованного поднабора DFT-векторов, сообщаемого пользовательским оборудованием, в CSI включаются двоичные представления индексов его DFT-векторов.

Следует отметить, что в рассмотренных выше четырех вариантах осуществления представления сведений об индексах DFT-векторов поднабора(ов) DFT-векторов в CSI, которые обеспечивают возможность сообщать эти сведения с разной битовой нагрузкой на UCI, очевидным для специалиста образом могут использоваться другие варианты индексации DFT-векторов по кодовым книгам и битовым картам.

В соответствии с возможным вариантом осуществления настоящего изобретения, на этапе 1160 в информацию о поднаборе DFT-векторов, помимо CDI, реализации которой были рассмотрены выше, для каждой Ц-ой из по меньшей мере одной конфигурации групп CSI-RS портов, указанной на этапе 1140, пользовательским оборудованием дополнительно включаются сведения об относительной мощности приема (Beam Power Information, BPI) для DFT-векторов соответствующего квантованного поднабора DFT-векторов, полученного на этапе 1150. Это дополнительное включение BPI позволяет напрямую информировать базовую станцию о том, какой вклад делается каждым DFT-вектором в сообщаемое сигнальное пространство.

Согласно рассматриваемому возможному варианту осуществления, сначала выполняется квантование значений относительной мощности приема, соответственно вычисленных для DFT-векторов каждого q-го квантованного поднабора DFT-векторов на этапе 1150. Более конкретно, каждое вычисленное значение относительной мощности приема (в допущении, что в q-ом поднаборе DFT-векторов содержатся L DFT-векторов (см. этап 1150)), округляется до одной из величин, заранее заданных на пользовательском оборудовании (например, 1/2, 1/4, 1/8, 1/16), каждой из которых поставлено в соответствие двоичное значение последовательности бит (например,

Соответственно, в этом возможном варианте осуществления в качестве BPI для DFT-векторов каждого q-ого квантованного поднабора DFT-векторов, сообщаемого пользовательским оборудованием, в CSI включаются двоичные представления квантованных значений относительной мощности приема. Как отмечалось ранее (см. уравнения (12), (13)), относительная мощность приема вычисляется по отношению к максимальному ее значению, то есть по отношению к мощности приема самого 'сильного^' DFT-вектора; соответственно, в рассматриваемом случае квантованное значение относительной мощности приема первого DFT-вектора (т.е. самого 'сильного^') из отсортированного поднабора DFT-векторов может не включаться в CSI, передаваемую пользовательским оборудованием.

Далее со ссылкой на схемы по Фиг. 14а-14d описываются иллюстративные варианты осуществления размещения информации о поднаборе DFT-векторов в CSI, передаваемой пользовательским оборудованием на базовую станцию посредством UCI (см. этап 1160).

Варианты осуществления согласно Фиг. 14а, 14b соответствуют случаю, когда в CSI включается только CDI квантованного набора(ов) DFT-векторов. В соответствии с вышесказанным, BPI может не включаться в CSI, например, когда DFT-векторы каждого сообщаемого набора DFT-векторов отсортированы по мощности приема.

Согласно иллюстрации по Фиг. 14а, соответственно для К квантованных наборов DFT-векторов, сообщаемых пользовательским оборудованием в составе CSI, помещаются в часть 1 UCI; в соответствии с иллюстрацией по Фиг. 14b, помещаются в часть 2 UCI.

Варианты осуществления согласно Фиг. 14 с, 14d соответствуют случаю, когда в CSI в дополнение к CDI включается BPI. Эти варианты осуществления характеризуются более высокой битовой нагрузкой на UCI по сравнению с вариантами осуществления по Фиг. 14а, 14b.

Согласно иллюстрации по Фиг. 14 с, соответственно для К квантованных наборов DFT-векторов, сообщаемых пользовательским оборудованием в составе CSI, помещаются в часть 1 UCI. Для специалиста должны быть понятны и другие по отношению к Фиг. 14 с опции совместного размещения {CDI_i} и {BPI_i} в части 1 UCI. Также для специалиста должно быть очевидно из иллюстрации по Фиг. 14 с, что К, могут быть аналогичным образом размещены в части 2 UCI.

Согласно иллюстрации по Фиг. 14d, аналогично Фиг. 14а, помещаются в часть 1 UCI, а схожим с Фиг.14b образом помещаются в часть 2 UCI. При задействовании механизма отбрасывания, обсужденного выше, некоторые из могут быть исключены из части 2 UCI в случае необходимости. В соответствии с вышесказанным, согласно варианту осуществлению настоящего изобретения, BPI для первого DFT-вектора (т.е. BPI₁) может не включаться в CSI; следовательно, для реализаций, проиллюстрированных со ссылкой на Фиг. 14 с, Фиг. 14d, в этом случае в составе CSI будут соответственно передаваться

Далее, аналогично рассмотрению Фиг. 4 выше, со ссылками на Фиг. 15 и Фиг. 5 приводится описание применения формирования UL диаграммы направленности согласно варианту осуществления настоящего изобретения в сети (NW) беспроводной связи с базовой станцией архитектуры, аналогичной О-RAN 7-2х. Сетью беспроводной связи может быть сеть 6G xMIMO.

На Фиг. 15, аналогично Фиг. 4, иллюстративно показана обобщенная схема взаимодействия между NW и пользовательским оборудованием для формирования на базовой станции, являющейся частью NW, диаграммы направленности для приема UL передачи от пользовательского оборудования.

Базовая станция задает одну или более конфигураций групп CSI-RS портов (действие 1 на Фиг. 15; этап 1110) и передает посредством радиоблока на пользовательское оборудование параметры конфигурации для передачи CSI, содержащие, по меньшей мере, для каждой {Т~-ой) из заданных одной или более конфигураций групп CSI-RS портов, параметры кодовой книги (к примеру, ), ассоциированной с r-ой конфигурацией групп CSI-RS портов (действие 2; этап 1120).

Затем базовая станция посредством радиоблока осуществляет передачу CSI-RS (действие 3; этап 1130), в отношении которых пользовательским оборудованием выполняются измерения (действие 4 на Фиг. 15).

Далее, базовая станция через радиоблок передает запрос CSI (действие 5; этап 1140). Как отмечалось ранее, в запрос CSI может быть включено указание по меньшей мере одной конфигурации групп CSI-RS портов из заданных одной или более конфигураций групп CSI-RS портов (см. Таблицы 1, 2). Выбор указываемой по меньшей мере одной конфигурации групп CSI-RS портов может быть осуществлен на базовой станции, по меньшей мере, в зависимости от загрузки частотно-временных ресурсов в UL, т.е. соответственно в зависимости от нагрузки на FH интерфейс.

Пользовательское оборудование, на основе выполненных измерений CSI-RS, для каждой из указанной по меньшей мере одной конфигурации групп CSI-RS портов получает квантованный поднабор DFT-векторов из набора DFT-векторов кодовой книги, ассоциированной с этой конфигурацией групп CSI-RS портов (действие 6; этап 1150, уравнения (12), (13)). Затем пользовательское оборудование формирует CSI, с включением в нее информации о соответствующем квантованном поднаборе DFT-векторов для каждой из указанной по меньшей мере одной конфигурации групп CSI-RS портов (действие 7; этап 1160). Как отмечалось ранее, в качестве информации о квантованном поднаборе(ах) DFT-векторов в CSI соответственно включается CDI (см. уравнения (13а)-(14с), Фиг. 12, 13) и, в необязательном порядке, BPI. Далее, пользовательское оборудование передает сформированную CSI в UCI на базовую станцию (действие 8; этап 1160, Фиг. 14 а-14о!). Передача UCI может быть осуществлена на физическом уровне (L1) или MAC уровне (L2).

На основе CSI, принятой от пользовательского оборудования через радиоблок, базовая станция получает BF матрицу, подлежащую применению для UL приема (действие 9; этап 1170). Как отмечалось ранее, само получение BF матрицы на базовой станции непосредственно не относится к предмету настоящего изобретения -в частности, может быть использован подход, раскрытый в [3].

Вышеприведенное изложение давалось в контексте получения BF матрицы для случая, когда CSI с квантованным поднабором(ами) DFT-векторов предоставляется на базовую станцию одним пользовательским оборудованием. В то же время, настоящим изобретением предусматривается сценарий, когда такие квантованные наборы предоставляются каждым пользовательским оборудованием из некоей совокупности пользовательских оборудований, обслуживаемых базовой станцией. То есть, каждое из этих пользовательских оборудований выполняет этапы 1130-1160 способа 1100, действия 4, 6-8 по Фиг. 15. В то же время, на основе CSI, принимаемых от пользовательских оборудований, базовая станция получает одну BF матрицу и, соответственно, один приемник для применения к UL передачам от всей совокупности пользовательских оборудований. Данный сценарий описан в [3].

Само получение BF матрицы может осуществляться в распределенном блоке либо в радиоблоке базовой станции.

Далее базовая станция выделяет пользовательскому оборудованию ресурсы для UL передачи и сообщает пользовательскому оборудованию об этом выделении в DCI (действие 10). Пользовательское оборудование осуществляет запланированную передачу PUSCH на базовую станцию (действие 11). Базовая станция применяет полученную BF матрицу и соответственно построенный приемник (см. уравнения (1)-(4)) для приема PUSCH (действие 12) и осуществляет демодуляцию PUSCH (действие 13).

Для специалиста должно быть понятно, что действие 9 может осуществляться базовой станцией в любой момент после приема CSI до выполнения действия 12.

Как следует из вышесказанного, настоящим изобретением обеспечивается, в общем, формирование UL диаграммы направленности на базовой станции с требующейся точностью и радиопокрытием, с расширением на поддержку систем связи, где используются сверхбольшие антенные решетки, и, более конкретно, обеспечивается гибкая адаптируемость процедуры формирования UL диаграммы направленности, позволяющая снизить ассоциированную вычислительную сложность на базовой станции, за счет использования новой структуры кодовой книги и соответственной поддержки различных уровней пространственной компрессии портов, чем, в свою очередь, обеспечивается высокое качество UL приема на стороне базовой станции.

Следует также понимать, что проиллюстрированные примерные варианты осуществления являются всего лишь предпочтительными, а не единственно возможными вариантами реализации настоящего изобретения. Точнее, объем настоящего изобретения определяется нижеследующей формулой изобретения и ее эквивалентами.

СПИСОК ЦИТИРОВАННЫХ ПУБЛИКАЦИЙ

[1] Y. Huang, W. Lei, С.Lu, М. Berg, "Fronthaul Functional Split of IRC-Based Beamforming for Massive MIMO Systems", 2019 IEEE 90^th Vehicular Technology Conference (VTC2019-Fall), Honolulu, HI, USA, 2019, pp.1-5, doi: 10.110 9/VTCFall.2019.8891191.

[2] Y. Huang, C. Lu, M. Berg, P. Odiing, "Functional Split of Zero-Forcing Based Massive MIMO for Fronthaul load Reduction", IEEE Access, vol. 6, pp. 635O-6359, 2018, doi: 10.110 9/ACCESS.2017.2788451.

[3] RU 2817678, H04B 7/0417 (2017.01), 18.04.2024.

[4] TS 38.214, v. 17.4.0.

Изобретение относится к беспроводной связи. Технический результат изобретения заключается в снижении ассоциированной вычислительной сложности на базовой станции BS за счет использования новой структуры кодовой книги и поддержки различных уровней пространственной компрессии портов. Для этого на базовой станции (BS) системы беспроводной связи задают одну или более конфигураций групп CSI-RS портов и передают на пользовательское оборудование (UE) параметры конфигурации для передачи информации состояния канала (CSI). Параметры конфигурации содержат по меньшей мере, для каждой из одной или более конфигураций групп CSI-RS портов, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов. При этом кодовая книга образована соответствующим набором векторов дискретного преобразования Фурье (DFT-векторов). Посредством BS передают опорные сигналы CSI (CSI-RS). На UE выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на UE с использованием принятых параметров конфигурации. Формируют CSI и передают сформированную CSI на BS. На BS получают по меньшей мере одну матрицу формирования диаграммы направленности (BF матрицу) для UL приема, причем BF матрицу получают на основе информации о поднаборе DFT-векторов из состава CSI, принятой от UE. 6 н. и 83 з.п. ф-лы, 24 ил.

1. Способ формирования диаграммы направленности для приема в восходящей линии связи (UL) в системе беспроводной связи, содержащий этапы, на которых:

на базовой станции (BS) системы беспроводной связи,

задают одну или более конфигураций групп CSI-RS портов и

передают на пользовательское оборудование (UE) параметры конфигурации для передачи информации состояния канала (CSI), причем параметры конфигурации содержат, по меньшей мере, для каждой из одной или более конфигураций групп CSI-RS портов, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, при этом кодовая книга образована соответствующим набором векторов дискретного преобразования Фурье (DFT-векторов);

посредством базовой станции передают опорные сигналы CSI (CSI-RS);

на пользовательском оборудовании,

на основе измерений CSI-RS, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов из упомянутых одной или более конфигураций групп CSI-RS портов выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на пользовательском оборудовании с использованием принятых параметров конфигурации,

формируют CSI, при этом в CSI включают, для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов, информацию о поднаборе DFT-векторов, и

передают сформированную CSI на базовую станцию; и

на базовой станции получают по меньшей мере одну матрицу формирования диаграммы направленности (BF матрицу) для UL приема, причем BF матрицу получают на основе информации о поднаборе DFT-векторов из состава CSI, принятой от пользовательского оборудования.

2. Способ по п. 1, дополнительно содержащий, после передачи CSI-RS, этап, на котором посредством базовой станции передают на пользовательское оборудование запрос CSI, при этом запрос CSI содержит указание упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

3. Способ по п. 2, в котором выбор упомянутой по меньшей мере одной конфигурации групп CSI-RS портов осуществляется на базовой станции, по меньшей мере, в зависимости от загрузки частотно-временных ресурсов в восходящей линии связи.

4. Способ по п. 2 или 3, в котором запрос CSI передается посредством управляющей информации нисходящей линии связи (DCI), причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из по меньшей мере части совокупности битовых значений соответствует заранее заданное сочетание из одной или нескольких конфигураций групп CSI-RS портов.

5. Способ по п. 4, в котором упомянутая совокупность битовых значений заранее задается на базовой станции и заранее сигнализируется с базовой станции на пользовательское оборудование посредством сигнализации уровня управления радиоресурсами (RRC), при этом способ дополнительно содержит, перед упомянутым выбором поднабора DFT-векторов, этап, на котором на пользовательском оборудовании определяют, на основе значения битового поля, содержащегося в принятом запросе CSI, сочетание, соответствующее упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

6. Способ по любому из пп. 2-5, в котором на антенной решетке базовой станции реализованы N₁ CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности, N₁≥N₂, при этом базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, причем первая поляризация и вторая поляризация являются ортогональными, при этом при упомянутом задании одной или более конфигураций групп CSI-RS портов задают каждую r-ю конфигурацию групп CSI-RS портов из задаваемых одной или более конфигураций посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов, причем каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности,

7. Способ по п. 6, в котором упомянутые параметры кодовой книги, включаемые в параметры конфигурации для каждой r-й конфигурации групп CSI-RS портов из одной или более групп конфигураций CSI-RS портов, содержат количество CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и количество CSI-RS портов по второй пространственной размерности в упомянутой группе CSI-RS портов и соответствующий параметр передискретизации, при этом набор DFT-векторов кодовой книги, соответствующей данной конфигурации групп CSI-RS портов, является одинаковым для упомянутых первой и второй ортогональных поляризаций.

8. Способ по п. 7, в котором упомянутый выбор поднабора DFT-векторов содержит этапы, на которых на пользовательском оборудовании:

определяют по меньшей мере одну матрицу канала на основе измерений CSI-RS;

на основе определенной по меньшей мере одной матрицы канала, вычисляют метрику качества для каждого DFT-вектора из по меньшей мере части набора DFT-векторов упомянутой соответствующей кодовой книги; и

на основе вычисленных метрик качества, выбирают поднабор DFT-векторов с использованием порогового параметра квантования.

9. Способ по п. 8, в котором метрикой качества является относительная мощность приема, связанная с DFT-вектором, которая вычисляется как

где

- DFT-вектор из упомянутой по меньшей мере части набора DFT-векторов; H_s,i,p - матрица канала для i-й поднесущей из N_sc поднесущих, s-й группы CSI-RS портов из групп CSI-RS портов в r-й конфигурации групп CSI-RS портов и р-й поляризации из упомянутых первой и второй ортогональных поляризаций; размерность матрицы H_s,i,p есть число CSI-RS портов в группе CSI-RS портов на число приемных портов пользовательского оборудования; ^н обозначает эрмитово сопряжение.

10. Способ по п. 9, дополнительно содержащий этап, на котором на базовой станции задают пороговый параметр квантования, при этом

заданный пороговый параметр квантования включается в параметры конфигурации либо

заданный пороговый параметр квантования включается в запрос CSI.

11. Способ по п. 10, в котором

при упомянутом задании порогового параметра квантования в качестве порогового параметра квантования задают целевое количество DFT-векторов,

при упомянутом выборе поднабора DFT-векторов выбирают это целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема.

12. Способ по п. 10, в котором

при упомянутом задании порогового параметра квантования в качестве порогового параметра квантования задают пороговое значение относительной мощности,

при упомянутом выборе поднабора DFT-векторов, выбирают DFT-векторы с соответствующими относительными мощностями приема, большими или равными пороговому значению относительной мощности.

13. Способ по п. 11 или 12, дополнительно содержащий этап, на котором на базовой станции определяют количество L потоков UL приема;

при этом количество диаграммообразующих векторов, составляющих BF матрицу, задается на основе L.

14. Способ по п. 13, в котором количество L потоков UL приема определяется в зависимости от загрузки частотно-временных ресурсов в восходящей линии связи.

15. Способ по п. 13 или 14, в котором параметры конфигурации дополнительно содержат L, при этом способ дополнительно содержит, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сокращают выбранный поднабор DFT-векторов до L/P DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации.

16. Способ по любому из пп. 9-15, дополнительно содержащий, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сортируют DFT-векторы в поднаборе DFT-векторов согласно соответствующим относительным мощностям приема.

17. Способ по любому из пп. 9-16, в котором при упомянутом формировании CSI в информацию о поднаборе DFT-векторов включают индексы DFT-векторов поднабора DFT-векторов, закодированные посредством комбинаторного кодирования, причем упомянутые индексы DFT-векторов - из совокупности индексов DFT-векторов по каждой из пространственных размерностей упомянутой соответствующей кодовой книги.

18. Способ по любому из пп. 9-16, в котором при упомянутом формировании CSI определяют индексы DFT-векторов поднабора DFT-векторов посредством использования первой битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги, и второй битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги.

19. Способ по п. 18, в котором значениями первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов, являются , а остальными значениями первой битовой карты и второй битовой карты являются .

20. Способ по п. 18 или 19, в котором

в информацию о поднаборе DFT-векторов включают первую битовую карту и вторую битовую карту либо

в информацию о поднаборе DFT-векторов включают, для каждого DFT-вектора поднабора DFT-векторов, двоичное представление индекса, соответственно полученного посредством общей внутренней индексации по тем значениям первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов.

21. Способ по п. 16, в котором при упомянутом формировании CSI определяют индексы DFT-векторов поднабора DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги и индексы этих DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги, причем i=0, …, М-1, М - количество DFT-векторов в поднаборе DFT-векторов, причем DFT-вектору, указываемому индексами соответствует наибольшая относительная мощность приема, при этом в информацию о поднаборе DFT-векторов включают двоичное представление пары индексов каждого DFT-вектора поднабора DFT-векторов.

22. Способ по любому из пп. 17-21, в котором CSI передается посредством управляющей информации восходящей линии связи (UCI), причем UCI содержит первую часть UCI, при этом размер полезной нагрузки первой части UCI является фиксированным.

23. Способ по п. 22, в котором сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются в первой части UCI.

24. Способ по п. 22, в котором UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI.

25. Способ по п. 24, в котором сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются во второй части UCI.

26. Способ по любому из пп. 22-25, в котором упомянутое формирование CSI дополнительно содержит этапы, на которых на пользовательском оборудовании:

квантуют каждую из относительных мощностей приема, соответствующих DFT-векторам поднабора DFT-векторов, посредством округления до одной из величин, заранее заданных на пользовательском оборудовании, и

включают в информацию о поднаборе DFT-векторов двоичное представление соответствующей квантованной относительной мощности приема для каждого DFT-вектора поднабора DFT-векторов.

27. Способ по п. 26, в котором

двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются в первой части UCI либо

двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются во второй части UCI.

28. Способ по любому из пп. 22-27, в котором передача UCI осуществляется на физическом уровне (L1) или уровне управления доступом к среде (MAC) (L2).

29. Способ по любому из предшествующих пунктов, в котором BF матрица получается дополнительно на основе информации о поднаборе DFT-векторов из состава CSI, принятой на базовой станции от каждого из одного или более других пользовательских оборудований, при этом полученная BF матрица применяется для UL приема от упомянутого пользовательского оборудования и от этих других пользовательских оборудований.

30. Способ формирования диаграммы направленности для приема в восходящей линии связи (UL) в системе беспроводной связи, содержащий этапы, на которых:

на базовой станции (BS) системы беспроводной связи, причем базовая станция содержит радиоблок (RU) и распределенный блок (DU), соединенные между собой посредством FH интерфейса,

задают одну или более конфигураций групп CSI-RS портов и

передают, через радиоблок на пользовательское оборудование (UE), параметры конфигурации для передачи информации состояния канала (CSI), причем параметры конфигурации содержат, по меньшей мере, для каждой из одной или более конфигураций групп CSI-RS портов, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, при этом кодовая книга образована соответствующим набором векторов дискретного преобразования Фурье (DFT-векторов);

с базовой станции передают через радиоблок опорные сигналы CSI (CSI-RS);

на пользовательском оборудовании,

на основе измерений CSI-RS, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов из упомянутых одной или более конфигураций групп CSI-RS портов выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на пользовательском оборудовании с использованием принятых параметров конфигурации,

формируют CSI, при этом в CSI включают, для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов, информацию о поднаборе DFT-векторов, и

передают сформированную CSI на базовую станцию; и

на базовой станции получают по меньшей мере одну матрицу формирования диаграммы направленности (BF матрицу) для UL приема, причем BF матрицу получают на основе информации о поднаборе DFT-векторов из состава CSI, принятой от пользовательского оборудования.

31. Способ по п. 30, дополнительно содержащий, после передачи CSI-RS, этап, на котором с базовой станции, через радиоблок, передают на пользовательское оборудование запрос CSI, при этом запрос CSI содержит указание упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

32. Способ по п. 31, в котором выбор упомянутой по меньшей мере одной конфигурации групп CSI-RS портов осуществляется на базовой станции, по меньшей мере, в зависимости от нагрузки на FH интерфейс.

33. Способ по п. 31 или 32, в котором запрос CSI передается посредством DCI, причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из по меньшей мере части совокупности битовых значений соответствует заранее заданное сочетание из одной или нескольких конфигураций групп CSI-RS портов.

34. Способ по п. 33, в котором упомянутая совокупность битовых значений заранее задается на базовой станции и заранее сигнализируется с базовой станции на пользовательское оборудование посредством RRC сигнализации, при этом способ дополнительно содержит, перед упомянутым выбором поднабора DFT-векторов, этап, на котором на пользовательском оборудовании определяют, на основе значения битового поля, содержащегося в принятом запросе CSI, сочетание, соответствующее упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

35. Способ по любому из пп. 31-34, в котором на антенной решетке радиоблока реализованы N₁ CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности, N₁≥N₂, при этом базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, причем первая поляризация и вторая поляризация являются ортогональными,

при этом при упомянутом задании одной или более конфигураций групп CSI-RS портов задают каждую r-ю конфигурацию групп CSI-RS портов из задаваемых одной или более конфигураций посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов, причем каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности,

36. Способ по п. 35, в котором упомянутые параметры кодовой книги, включаемые в параметры конфигурации для каждой r-й конфигурации групп CSI-RS портов из одной или более групп конфигураций CSI-RS портов, содержат количество CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и количество CSI-RS портов по второй пространственной размерности в упомянутой группе CSI-RS портов и соответствующий параметр передискретизации, при этом набор DFT-векторов кодовой книги, соответствующей данной конфигурации групп CSI-RS портов, является одинаковым для упомянутых первой и второй ортогональных поляризаций.

37. Способ по п. 36, в котором упомянутый выбор поднабора DFT-векторов содержит этапы, на которых, на пользовательском оборудовании:

определяют по меньшей мере одну матрицу канала на основе измерений CSI-RS;

на основе определенной по меньшей мере одной матрицы канала, вычисляют метрику качества для каждого DFT-вектора из по меньшей мере части набора DFT-векторов упомянутой соответствующей кодовой книги; и

на основе вычисленных метрик качества, выбирают поднабор DFT-векторов с использованием порогового параметра квантования.

38. Способ по п. 37, в котором метрикой качества является относительная мощность приема, связанная с DFT-вектором, которая вычисляется как

где

- DFT-вектор из упомянутой по меньшей мере части набора DFT-векторов; H_s,i,p - матрица канала для i-й поднесущей из N_sc поднесущих, s-й группы CSI-RS портов из групп CSI-RS портов в r-й конфигурации групп CSI-RS портов и p-й поляризации из упомянутых первой и второй ортогональных поляризаций; размерность матрицы H_s,i,p есть число CSI-RS портов в группе CSI-RS портов на число приемных портов пользовательского оборудования; ^н обозначает эрмитово сопряжение.

39. Способ по п. 38, дополнительно содержащий этап, на котором на базовой станции задают пороговый параметр квантования, при этом

заданный пороговый параметр квантования включается в параметры конфигурации либо

заданный пороговый параметр квантования включается в запрос CSI.

40. Способ по п. 39, в котором

при упомянутом задании порогового параметра квантования в качестве порогового параметра квантования задают целевое количество DFT-векторов,

при упомянутом выборе поднабора DFT-векторов выбирают это целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема.

41. Способ по п. 39, в котором

при упомянутом задании порогового параметра квантования в качестве порогового параметра квантования задают пороговое значение относительной мощности,

при упомянутом выборе поднабора DFT-векторов выбирают DFT-векторы с соответствующими относительными мощностями приема, большими или равными пороговому значению относительной мощности.

42. Способ по п. 40 или 41, дополнительно содержащий этап, на котором на базовой станции определяют количество L потоков UL приема;

при этом количество диаграммообразующих векторов, составляющих BF матрицу, задается на основе L.

43. Способ по п. 42, в котором количество L потоков UL приема определяется в зависимости от нагрузки на FH интерфейс.

44. Способ по п. 42 или 43, в котором параметры конфигурации дополнительно содержат L, при этом способ дополнительно содержит, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сокращают выбранный поднабор DFT-векторов до L/P DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации.

45. Способ по любому из пп. 38-44, дополнительно содержащий, перед упомянутым формированием CSI, этап, на котором на пользовательском оборудовании сортируют DFT-векторы в поднаборе DFT-векторов согласно соответствующим относительным мощностям приема.

46. Способ по любому из пп. 38-45, в котором при упомянутом формировании CSI в информацию о поднаборе DFT-векторов включают индексы DFT-векторов поднабора DFT-векторов, закодированные посредством комбинаторного кодирования, причем упомянутые индексы DFT-векторов - из совокупности индексов DFT-векторов по каждой из пространственных размерностей упомянутой соответствующей кодовой книги.

47. Способ по любому из пп. 38-45, в котором при упомянутом формировании CSI определяют индексы DFT-векторов поднабора DFT-векторов посредством использования первой битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги, и второй битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги.

48. Способ по п. 47, в котором значениями первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов, являются , а остальными значениями первой битовой карты и второй битовой карты являются .

49. Способ по п. 47 или 48, в котором

в информацию о поднаборе DFT-векторов включают первую битовую карту и вторую битовую карту либо

в информацию о поднаборе DFT-векторов включают, для каждого DFT-вектора поднабора DFT-векторов, двоичное представление индекса, соответственно полученного посредством общей внутренней индексации по тем значениям первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов.

50. Способ по п. 45, в котором при упомянутом формировании CSI определяют индексы DFT-векторов поднабора DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги и индексы этих DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги, причем i=0, …, М-1, M - количество DFT-векторов в поднаборе DFT-векторов, причем DFT-вектору, указываемому индексами соответствует наибольшая относительная мощность приема, при этом в информацию о поднаборе DFT-векторов включают двоичное представление пары индексов каждого DFT-вектора поднабора DFT-векторов.

51. Способ по любому из пп. 46-50, в котором CSI передается посредством UCI, причем UCI содержит первую часть UCI, при этом размер полезной нагрузки первой части UCI является фиксированным.

52. Способ по п. 51, в котором сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются в первой части UCI.

53. Способ по п. 51, в котором UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI.

54. Способ по п. 53, в котором сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются во второй части UCI.

55. Способ по любому из пп. 51-54, в котором упомянутое формирование CSI дополнительно содержит этапы, на которых, на пользовательском оборудовании:

квантуют каждую из относительных мощностей приема, соответствующих DFT-векторам поднабора DFT-векторов, посредством округления до одной из величин, заранее заданных на пользовательском оборудовании, и

включают в информацию о поднаборе DFT-векторов двоичное представление соответствующей квантованной относительной мощности приема для каждого DFT-вектора поднабора DFT-векторов.

56. Способ по п. 55, в котором

двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются в первой части UCI либо

двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются во второй части UCI.

57. Способ по любому из пп. 51-56, в котором передача UCI осуществляется на физическом уровне (L1) или MAC уровне (L2).

58. Способ по любому из пп. 30-57, в котором BF матрица получается дополнительно на основе информации о поднаборе DFT-векторов из состава CSI, принятой на базовой станции от каждого из одного или более других пользовательских оборудований, при этом полученная BF матрица применяется для UL приема от упомянутого пользовательского оборудования и от упомянутых других пользовательских оборудований.

59. Способ по любому из пп. 30-58, в котором упомянутое получение BF матрицы осуществляется в распределенном блоке либо в радиоблоке.

60. Способ формирования информации состояния канала (CSI) для формирования диаграммы направленности для приема в восходящей линии связи (UL) в системе беспроводной связи, выполняемый на пользовательском оборудовании (UE), при этом способ содержит этапы, на которых:

принимают от базовой станции (BS) системы беспроводной связи параметры конфигурации для передачи CSI, причем параметры конфигурации содержат, по меньшей мере, для каждой из одной или более конфигураций групп CSI-RS портов, заданных на базовой станции, параметры кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, при этом кодовая книга образована соответствующим набором векторов дискретного преобразования Фурье (DFT-векторов);

принимают от базовой станции опорные сигналы CSI (CSI-RS);

на основе измерений CSI-RS, для каждой из по меньшей мере одной конфигурации групп CSI-RS портов из упомянутых одной или более конфигураций групп CSI-RS портов выбирают поднабор DFT-векторов из набора DFT-векторов кодовой книги, соответствующей этой конфигурации групп CSI-RS портов, причем соответствующая кодовая книга определяется на пользовательском оборудовании с использованием принятых параметров конфигурации;

формируют CSI, при этом в CSI включают, для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов, информацию о поднаборе DFT-векторов; и

передают сформированную CSI на базовую станцию для получения базовой станцией по меньшей мере одной матрицы формирования диаграммы направленности (BF матрицы) для UL приема.

61. Способ по п. 60, дополнительно содержащий, после приема CSI-RS, этап, на котором принимают от базовой станции запрос CSI, при этом запрос CSI содержит указание упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

62. Способ по п. 61, в котором запрос CSI принимается от базовой станции в DCI, причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из по меньшей мере части совокупности битовых значений соответствует заранее заданное сочетание из одной или нескольких конфигураций групп CSI-RS портов.

63. Способ по п. 62, в котором упомянутая совокупность битовых значений заранее задана на базовой станции и заранее просигнализирована с базовой станции на пользовательское оборудование посредством RRC сигнализации, при этом способ дополнительно содержит, перед упомянутым выбором поднабора DFT-векторов, этап, на котором определяют, на основе значения битового поля, содержащегося в принятом запросе CSI, сочетание, соответствующее упомянутой по меньшей мере одной конфигурации групп CSI-RS портов.

64. Способ по любому из пп. 60-63, в котором на антенной решетке базовой станции реализованы N₁ CSI-RS портов по первой пространственной размерности на N₂ CSI-RS портов по второй пространственной размерности, N₁≥N₂, при этом базовая станция выполнена с возможностью осуществлять, на каждом CSI-RS порте, передачу и прием сигнала с одной из первой поляризации и второй поляризации, причем первая поляризация и вторая поляризация являются ортогональными, при этом каждая r-я конфигурация групп CSI-RS портов из упомянутых одной или более конфигураций задана на базовой станции посредством виртуального разбиения CSI-RS портов базовой станции на одинаковых групп CSI-RS портов, причем каждая группа имеет размеры CSI-RS портов по первой пространственной размерности на CSI-RS портов по второй пространственной размерности,

65. Способ по п. 64, в котором упомянутые параметры кодовой книги, включенные в параметры конфигурации для каждой r-й конфигурации групп CSI-RS портов из одной или более групп конфигураций CSI-RS портов, содержат количество CSI-RS портов по первой пространственной размерности в группе CSI-RS портов данной конфигурации групп CSI-RS портов и соответствующий параметр передискретизации и количество CSI-RS портов по второй пространственной размерности в упомянутой группе CSI-RS портов и соответствующий параметр передискретизации, при этом набор DFT-векторов кодовой книги, соответствующей данной конфигурации групп CSI-RS портов, является одинаковым для упомянутых первой и второй ортогональных поляризаций.

66. Способ по п. 65, в котором упомянутый выбор поднабора DFT-векторов содержит этапы, на которых:

определяют по меньшей мере одну матрицу канала на основе измерений CSI-RS;

на основе определенной по меньшей мере одной матрицы канала, вычисляют метрику качества для каждого DFT-вектора из по меньшей мере части набора DFT-векторов упомянутой соответствующей кодовой книги; и

на основе вычисленных метрик качества, выбирают поднабор DFT-векторов с использованием порогового параметра квантования.

67. Способ по п. 66, в котором метрикой качества является относительная мощность приема, связанная с DFT-вектором, которая вычисляется как

где

- DFT-вектор из упомянутой по меньшей мере части набора DFT-векторов; H_s,i,p - матрица канала для i-й поднесущей из N_sc поднесущих, s-й группы CSI-RS портов из групп CSI-RS портов в упомянутой конфигурации групп CSI-RS портов и p-й поляризации из упомянутых первой и второй ортогональных поляризаций; размерность матрицы H_s,i,p есть число CSI-RS портов в группе CSI-RS портов на число приемных портов пользовательского оборудования; ^н обозначает эрмитово сопряжение.

68. Способ по п. 67, в котором

параметры конфигурации дополнительно включают в себя пороговый параметр квантования, заданный на базовой станции, либо

запрос CSI дополнительно включает в себя пороговый параметр квантования, заданный на базовой станции.

69. Способ по п. 68, в котором

в качестве порогового параметра квантования задано целевое количество DFT-векторов,

при упомянутом выборе поднабора DFT-векторов выбирают это целевое количество DFT-векторов с наибольшими соответствующими относительными мощностями приема.

70. Способ по п. 68, в котором

в качестве порогового параметра квантования задано пороговое значение относительной мощности,

при упомянутом выборе поднабора DFT-векторов выбирают DFT-векторы с соответствующими относительными мощностями приема, большими или равными пороговому значению относительной мощности.

71. Способ по п. 69 или 70, в котором параметры конфигурации дополнительно включают в себя количество L потоков UL приема, определенное на базовой станции,

при этом способ дополнительно содержит, перед упомянутым формированием CSI, этап, на котором сокращают выбранный поднабор DFT-векторов до L/P DFT-векторов с наибольшими соответствующими относительными мощностями приема, где Р=2, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие обеим из первой поляризации и второй поляризации, и Р=1, когда для передачи CSI-RS базовая станция использует CSI-RS порты, соответствующие только одной из первой поляризации и второй поляризации.

72. Способ по любому из пп. 67-71, дополнительно содержащий, перед упомянутым формированием CSI, этап, на котором сортируют DFT-векторы в поднаборе DFT-векторов согласно соответствующим относительным мощностям приема.

73. Способ по любому из пп. 67-72, в котором при упомянутом формировании CSI в информацию о поднаборе DFT-векторов включают индексы DFT-векторов поднабора DFT-векторов, закодированные посредством комбинаторного кодирования, причем упомянутые индексы DFT-векторов - из совокупности индексов DFT-векторов по каждой из пространственных размерностей упомянутой соответствующей кодовой книги.

74. Способ по любому из пп. 67-72, в котором при упомянутом формировании CSI определяют индексы DFT-векторов поднабора DFT-векторов посредством использования первой битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги, и второй битовой карты, значения которой указывают DFT-векторы поднабора DFT-векторов среди DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги.

75. Способ по п. 74, в котором значениями первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов, являются , а остальными значениями первой битовой карты и второй битовой карты являются .

76. Способ по п. 74 или 75, в котором

в информацию о поднаборе DFT-векторов включают первую битовую карту и вторую битовую карту либо

в информацию о поднаборе DFT-векторов включают, для каждого DFT-вектора поднабора DFT-векторов, двоичное представление индекса, соответственно полученного посредством общей внутренней индексации по тем значениям первой битовой карты и второй битовой карты, которые указывают DFT-векторы поднабора DFT-векторов.

77. Способ по п. 72, в котором при упомянутом формировании CSI определяют индексы DFT-векторов поднабора DFT-векторов по первой пространственной размерности упомянутой соответствующей кодовой книги и индексы этих DFT-векторов по второй пространственной размерности упомянутой соответствующей кодовой книги, причем i=0, …, М-1, где M - количество DFT-векторов в поднаборе DFT-векторов, причем DFT-вектору, указываемому индексами соответствует наибольшая относительная мощность приема, при этом в информацию о поднаборе DFT-векторов включают двоичное представление пары индексов каждого DFT-вектора поднабора DFT-векторов.

78. Способ по любому из пп. 73-77, в котором CSI передается посредством UCI, причем UCI содержит первую часть UCI, при этом размер полезной нагрузки первой части UCI является фиксированным.

79. Способ по п. 78, в котором сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются в первой части UCI.

80. Способ по п. 78, в котором UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI.

81. Способ по п. 80, в котором сведения об индексах DFT-векторов поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются во второй части UCI.

82. Способ по п. 78 или 79, в котором при упомянутом формировании CSI в информацию о поднаборе DFT-векторов дополнительно включают соответствующую относительную мощность приема для каждого DFT-вектора поднабора DFT-векторов, причем информация о соответствующих относительных мощностях приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещается в первой части UCI.

83. Способ по п. 82, в котором UCI дополнительно содержит вторую часть UCI, причем размер полезной нагрузки второй части UCI является переменным и зависимым от содержимого UCI в первой части UCI.

84. Способ по любому из пп. 78-83, в котором упомянутое формирование CSI дополнительно содержит этапы, на которых:

квантуют каждую из относительных мощностей приема, соответствующих DFT-векторам поднабора DFT-векторов, посредством округления до одной из величин, заранее заданных на пользовательском оборудовании, и

включают в информацию о поднаборе DFT-векторов двоичное представление соответствующей квантованной относительной мощности приема для каждого DFT-вектора поднабора DFT-векторов.

85. Способ по п. 84, в котором

двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются в первой части UCI либо

двоичные представления квантованных относительных мощностей приема для поднабора DFT-векторов для каждой из упомянутой по меньшей мере одной конфигурации групп CSI-RS портов размещаются во второй части UCI.

86. Способ по любому из пп. 78-85, в котором передача UCI осуществляется на физическом уровне (L1) или MAC уровне (L2).

87. Система беспроводной связи, содержащая по меньшей мере базовую станцию (BS), содержащую по меньшей мере приемопередающие устройства, устройства обработки данных и устройства хранения данных, причем базовая станция - на связи с по меньшей мере одним пользовательским оборудованием (UE), содержащим по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом в устройствах хранения данных базовой станции сохранены машиноисполняемые коды и в устройствах хранения данных пользовательского оборудования сохранены машиноисполняемые коды, причем при исполнении машиноисполняемых кодов устройствами обработки данных базовой станции и пользовательского оборудования обеспечивается выполнение способа по любому из пп. 1-29.

88. Пользовательское оборудование (UE) в системе беспроводной связи, содержащее по меньшей мере приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом в устройствах хранения данных сохранены машиноисполняемые коды, которыми при их исполнении устройствами обработки данных обеспечивается выполнение способа по любому из пп. 60-86.

89. Машиночитаемый носитель информации, на котором сохранены машиноисполняемые коды, которые при их исполнении по меньшей мере одним устройством обработки данных пользовательского оборудования (UE) предписывают пользовательскому оборудованию выполнять способ по любому из пп. 60-86.
