СПОСОБ ДЕКОРИРОВАНИЯ ПОВЕРХНОСТИ КЕРАМИЧЕСКОГО ИЗДЕЛИЯ Российский патент 2025 года по МПК B44C5/00 C04B41/00

Описание патента на изобретение RU2836188C1

Область техники

Техническое решение относится к декоративно-прикладному искусству, а именно к способам обработки керамических поверхностей.

Уровень техники

Существует необходимость осуществлять декорирование керамических изделий с высокой точностью линий изображения, что невозможно при нанесении изображений, декора на поверхности изделия вручную.

Из уровня техники известно решение, описанное в патенте «СПОСОБ ДЕКОРАТИВНО-ХУДОЖЕСТВЕННОЙ ОБРАБОТКИ СТЕКЛА», RU 2613860, опубл. 2017.03.21, Зименко Константин Владимирович. Способ декоративно-художественной обработки стекла, характеризующийся тем, что на стекло наносят трафарет, воспроизводящий рисунок-узор, снимают часть трафарета либо с рисунка, либо вокруг рисунка и производят глубокую обработку открытой части стекла с последующей термической обработкой изделия при одном или нескольких их чередованиях, а при необходимости декорирования изделия в цветовой гамме декор осуществляют или до, или после термообработки. Описанное решение направлено на получение рельефного и/или матирующего декора стеклянных поверхностей.

Сущность

Техническое решение направлено на устранение проблем, присущих решениям из уровня техники. Технический результат - повышение точности нанесения декора, деталей рисунка, расширение арсенала технических средств, повышение эффективности нанесения декора на керамические поверхности, нанесение декора с защитой от поверхностных повреждений глазурного покрытия.

Способ декорирования поверхностей керамических изделий включает следующие шаги:

Покрывают керамическую поверхность изделия цветным кроющим составом; Производят закрепительный обжиг изделия при температуре близкой к нижней границе обжига цветного кроющего состава; Остужают поверхность изделия; Наклеивают на поверхность изделия поверх части, покрытой цветным кроющим составом, заранее подготовленный трафарет с вырезанным для дальнейшей пескоструйной обработки узором; Осуществляют пескоструйную обработку поверхности, закрытой трафаретом в точках соприкосновения трафарета с цветным кроющим составом для снятия состава, не закрытого трафаретом; Снимают трафарет.

В некоторых вариантах реализации керамическое изделие после обработки дополнительно покрывается слоем глазури и подвергается дополнительному обжигу.

Подробное описание

Способ декорирования поверхностей керамических изделий включает следующие шаги:

Покрывают керамическую поверхность изделия ангобом;

В некоторых вариантах реализации покрывается поверхность изделия целиком или какой-то фрагмент (часть). Покрытие ангобом может осуществляться вручную, например, художником, например, с использованием кисти, пульверизатора или даже с использованием трафарета для нанесения определенной фигуры или группы фигур. В некоторых вариантах реализации используют белый или цветной ангоб. В некоторых вариантах реализации используют не ангоб, а подглазурную краску или другую цветную глину, используемую для окрашивания керамической поверхности.

Керамическая поверхность декорируемого изделия (шамотная, фаянсовая или фарфоровая, слабожгущаяся, каменная, красная или белая, или любая другая керамическая масса) покрывается ангобом или любым другим цветным кроющим составом.

Производят закрепительный обжиг изделия при температуре близкой к нижней границе обжига ангоба;

У каждого ангоба есть диапазон температур, при котором можно осуществить закрепительный обжиг. Такой диапазон температур указывается в характеристиках ангоба, например, 1000-1220°C. В некоторых вариантах реализации при использовании нескольких цветов отбирают ангобы так, чтобы у них совпадала нижняя граница температур обжига. Обжиг осуществляется по нижней границе температур, например, с возможной погрешность 1-3%. Нижняя граница выбрана для того, чтобы ангоб запекся так, чтобы была возможна дальнейшая механическая обработка, что будет невозможно при обжиге ближе к верхней границе.

Остужают поверхность изделия;

Поверхность изделия остужают до комфортной рабочей температуры, при которой возможны дальнейшие манипуляции с поверхностью, например, до температуры [0-50°C].

В некоторых вариантах реализации остужают при помощи внешних устройств, систем, например, вентилятором, камерой охлаждения, системой охлаждения (кондиционер). В некоторых вариантах реализации остывание происходит естественным путем (вынув изделия из печи, где оно обжигалось).

Наклеивают на поверхность изделия поверх части, покрытой ангобом, заранее подготовленный трафарет с вырезанным для дальнейшей пескоструйной (механической) обработки узором (рисунком);

В некоторых вариантах реализации (в некоторых вариантах прозрачный) трафарет (резерв, резерваж) готовят заранее с учетом наносимого узора, вырезая (удаляя, убирая) в трафарете те области (фрагменты), которые должны будут в дальнейшем быть сняты (обработаны) при помощи (с использованием) пескоструйной обработки.

В некоторых вариантах реализации трафарет делают из прочного (иногда прозрачного) материала, устойчивого к пескоструйной обработке (механической обработке). В некоторых вариантах реализации такой трафарет имеет на одной из сторон тонкий слой клея (такой клей, который можно снять в дальнейшем с изделия без следов/практически без следов, например, клеи, используемые в клейких лентах/скотчах, например, акриловый, каучуковый клей). В некоторых вариантах реализации в качестве клея используют адгезивы с остаточной липкостью, называемые также клеями, чувствительными к давлению (PSA) - акриловые полимеры, силиконовые соединения или синтетический каучук.

В некоторых вариантах реализации в качестве трафарета (резерва) используется виниловая (ПВХ) или любая другая пластиковая, тканевая или бумажная плёнка с влагостойким или неводостойким, но обладающим достаточной механической прочностью, верхним слоем с одной стороны и клеевым слоем с другой стороны.

Осуществляют пескоструйную обработку поверхности, закрытой трафаретом в точках соприкосновения трафарета с ангобом для снятия ангоба, не закрытого трафаретом;

Так как трафарет представляет собой вырезанный узор (узор, выполненный в виде отдельных вырезанных областей для обработки), то осуществление пескоструйной обработки позволяет в тех областях, где в трафарете вырез, осуществить пескоструйную обработку, т.е. снятие нанесенного ангоба (снятие до проявления изначальной керамической поверхности изделия или в некоторых вариантах реализации до более раннего ангоба).

После нанесения трафарета декорируемая поверхность керамического изделия подвергается механической обработке кварцевым песком (или иным абразивным материалом). Обработка осуществляется с помощью пескоструйного аппарата (сопло, соединённое с компрессором), который потоком воздуха, движущегося на высокой скорости, распыляет частицы песка и создаёт большое давление на поверхность изделия, удаляя верхний слой покрытия. В результате пескоструйной обработки нанесенный верхний слой, незащищённый трафаретом, удаляется с керамической поверхности, обнажая материал, из которого выполнено изделие

Снимают трафарет с изделия

В некоторых вариантах реализации трафарет снимается вручную.

В некоторых вариантах реализации керамическое изделие после обработки дополнительно покрывается слоем глазури и подвергается дополнительному обжигу.

Способ декорирования поверхностей керамических изделий включает следующие шаги:

подготавливают набор цветных ангобов и трафаретов для нанесения многоцветного декора; покрывают керамическую поверхность изделия первым ангобом первого цвета из набора с диапазоном температуры обжига; производят закрепительный обжиг изделия при температуре близкой к нижней границе обжига первого ангоба; остужают поверхность изделия; наклеивают на поверхность изделия поверх части, покрытой первым ангобом, заранее подготовленный первый (прозрачный) трафарет с заданным рисунком; осуществляют пескоструйную обработку поверхности, закрытой первым трафаретом в точках соприкосновения первого трафарета с ангобом для снятия ангоба, не закрытого трафаретом; снимают первый трафарет; циклично повторяют для всех ангобов и/или трафаретов (в частном случае количество ангобов и количество трафаретов должно совпадать):

покрывают керамическую поверхность изделия следующим ангобом следующего цвета из набора; производят закрепительный обжиг изделия при температуре близкой к нижней границе обжига выбранного ангоба; остужают поверхность изделия; наклеивают на поверхность изделия поверх части, покрытой выбранным ангобом, заранее подготовленный следующий (прозрачный) трафарет с заданным рисунком; осуществляют пескоструйную обработку поверхности, закрытой выбранным трафаретом в точках соприкосновения выбранного трафарета с ангобом для снятия ангоба, не закрытого данным трафаретом;

Ниже будет приведен иллюстративный пример, описывающий этапы заявленного способа.

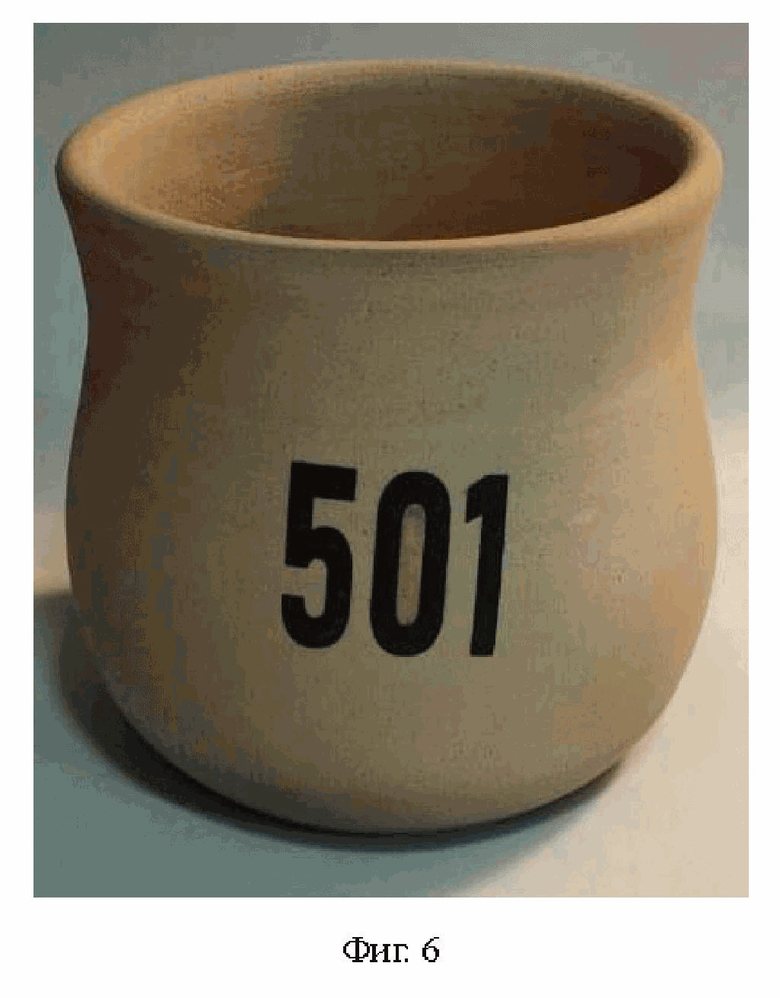

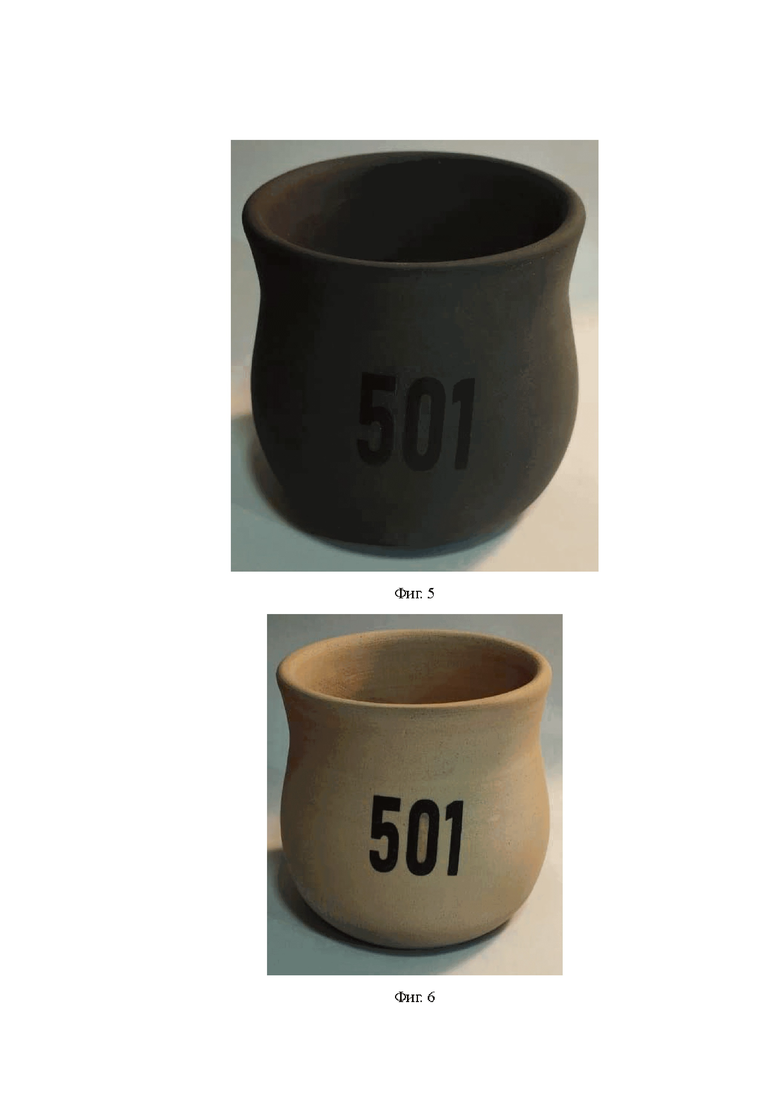

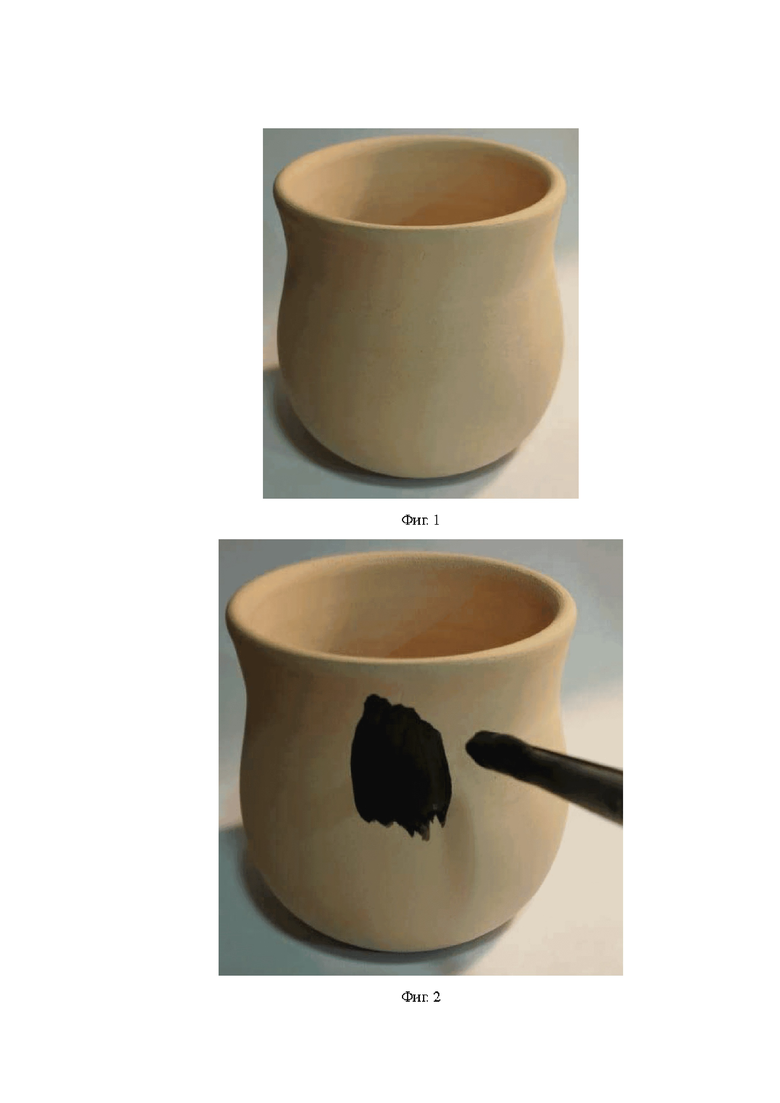

Сосуд из глины кремового цвета (фиг. 1). Требуется нанести на его поверхность рисунок (декор) черного цвета в виде цифр 501. Затем покрыть глазурью. Требуется нанести рисунок (декор) именно на поверхность сосуда, а не на поверхность глазури. Покрывают сосуд керамическим составом (ангоб, подглазурная краска и т.п.), содержащим красящий пигмент черного цвета (фиг. 2). Покрытый составом сосуд (фиг. 3) обжигают в печи при температуре начального схватывания (производят закрепительный обжиг изделия при температуре близкой к нижней границе обжига цветного кроющего состава) красящего состава с поверхностью сосуда. Подготавливают необходимый рисунок (декор) на трафарете (пленке, скотче, изолента и т.п.), покрытом с одной стороны клеящим составом (фиг. 4). Закрепляют рисунок на поверхности (фиг. 5) сосуда, там, где предполагается нанести декорирование поверхности. Пескоструйной обработкой удаляют с поверхности сосуда черный цвет. Черный цвет остаётся только под наклеенной на поверхность пленкой с рисунком (трафарет). Сосуд после пескоструйной обработки (фиг. 6). Черного ангоба (краски и т.п.) на поверхности нет. Только в том месте, где была пленка. После этого сосуд далее будет покрыт глазурью и обожжен в печи. Таким образом рисунок оказывается закреплён на поверхности сосуда под глазурью. Это предохранит его от поверхностных повреждений глазурного покрытия (истирания, растрескивания, помутнения и т.п.).

Следует понимать, что приведенное выше описание является иллюстративным, а не ограничительным. Специалистам в данной области техники станут очевидны многие другие варианты реализации после прочтения и понимания, приведенного выше описания. Поэтому объем изобретения определяется со ссылкой на прилагаемую формулу изобретения, а также на полный объем эквивалентов, в отношении которых такая формула изобретения дает право предъявлять претензии.

Похожие патенты RU2836188C1

название год авторы номер документа
СПОСОБ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ И КЕРАМИЧЕСКОЕ ИЗДЕЛИЕ 2007
  • Макарова Людмила Георгиевна
RU2348599C2
Способ изготовления и установки декоративного или художественного аэрирующего объемного элемента в полость чаши стеклянного сосуда для питья 2021
  • Куриленко Роман Владимирович
RU2763180C1
СПОСОБ ДЕКОРАТИВНО-ХУДОЖЕСТВЕННОЙ ОБРАБОТКИ СТЕКЛА 2015
  • Зименко Константин Владимирович
RU2613860C1
ИЗДЕЛИЕ - СТЕКЛО СО СМЕШАННЫМ ДЕКОРАТИВНЫМ ПОКРЫТИЕМ И СПОСОБ ЕГО ПОЛУЧЕНИЯ 2014
  • Смирнов Сергей Анатольевич
RU2555168C1
СПОСОБ ДЕКОРАТИВНО-ХУДОЖЕСТВЕННОЙ ОБРАБОТКИ СТЕКЛА 2015
  • Зименко Константин Владимирович
RU2663780C1
СПОСОБ ПОЛУЧЕНИЯ ЦВЕТНОГО ДЕКОРАТИВНОГО СТЕКЛА "МОРОЗ" С НЕРЕГУЛЯРНЫМ ПОВЕРХНОСТНЫМ УЗОРОМ 1996
  • Угрюмов Анатолий Ильич
  • Семенов Владимир Ильич
  • Ковшаров Николай Федорович
RU2104973C1
СПОСОБ РОСПИСИ ХУДОЖЕСТВЕННЫХ И АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ 1998
  • Асташева С.М.
  • Россикова Н.Б.
RU2155172C2
УСТРОЙСТВО С ЖАРОПРОЧНЫМ ПОКРЫТИЕМ, СНАБЖЕННЫМ ПО МЕНЬШЕЙ МЕРЕ ДВУХЦВЕТНЫМ РИСУНКОМ С ПЛАВНЫМИ ПЕРЕХОДАМИ ТОНОВ, И СПОСОБ ИЗГОТОВЛЕНИЯ ТАКОГО УСТРОЙСТВА 2011
  • Ле Бри Стефани
  • Мюллер Пьер Жан
  • Перийон Жан-Люк
RU2568864C2
АНГОБ 2009
  • Галенко Андрей Анатольевич
  • Зубехин Алексей Павлович
  • Малолеткина Юлиана Фёдоровна
RU2405760C1
КЕРАМИЧЕСКАЯ МАССА ДЛЯ ИЗГОТОВЛЕНИЯ ОБЛИЦОВОЧНОЙ ПЛИТКИ 2014
  • Щепочкина Юлия Алексеевна
RU2566342C1

Иллюстрации к изобретению RU 2 836 188 C1

Реферат патента 2025 года СПОСОБ ДЕКОРИРОВАНИЯ ПОВЕРХНОСТИ КЕРАМИЧЕСКОГО ИЗДЕЛИЯ

Техническое решение относится к декоративно-прикладному искусству, а именно к способу декорирования поверхности керамического изделия, который включает следующие шаги: покрывают керамическую поверхность изделия цветным кроющим составом; производят обжиг изделия; остужают изделие; наклеивают на поверхность изделия трафарет с вырезанным для дальнейшей пескоструйной обработки узором; осуществляют пескоструйную обработку поверхности; снимают трафарет; затем дополнительно покрывают слоем глазури и подвергают дополнительному обжигу, что позволяет защитить декор от поверхностных повреждений глазурного покрытия. 1 з.п. ф-лы, 6 ил.

Формула изобретения RU 2 836 188 C1

1. Способ декорирования поверхности керамического изделия включает следующие шаги:

покрывают керамическую поверхность изделия цветным кроющим составом;

производят закрепительный обжиг изделия при температуре, близкой к нижней границе обжига цветного кроющего состава;

остужают поверхность изделия;

наклеивают на поверхность изделия поверх части, покрытой цветным кроющим составом, заранее подготовленный трафарет с вырезанным для дальнейшей пескоструйной обработки узором;

осуществляют пескоструйную обработку поверхности, закрытой трафаретом, в точках соприкосновения трафарета с цветным кроющим составом для снятия состава, не закрытого трафаретом;

снимают трафарет;

керамическое изделие после обработки дополнительно покрывают слоем глазури и подвергают дополнительному обжигу.

2. Способ по п.1, в котором цветной кроющий состав – ангоб или подглазурная краска.

Документы, цитированные в отчете о поиске Патент 2025 года RU2836188C1

СПОСОБ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ И КЕРАМИЧЕСКОЕ ИЗДЕЛИЕ 2007
  • Макарова Людмила Георгиевна
RU2348599C2
СПОСОБ ДЕКОРАТИВНО-ХУДОЖЕСТВЕННОЙ ОБРАБОТКИ СТЕКЛА 2015
  • Зименко Константин Владимирович
RU2663780C1
СПОСОБ ДЕКОРАТИВНО-ХУДОЖЕСТВЕННОЙ ОБРАБОТКИ СТЕКЛА 2015
  • Зименко Константин Владимирович
RU2613860C1
JPS 5524838 A, 22.02.1980
CN 103802205 A, 21.05.2014
RU 2006103735 A, 20.08.2007.

RU 2 836 188 C1

Авторы

Мефедов Роман Владимирович

Даты

2025-03-11Публикация

2024-06-10Подача
