Одноцилиндровое синхронное телескопическое устройство и кран Российский патент 2025 года по МПК B66C23/693

ОБЛАСТЬ ТЕХНИКИ ИЗОБЕТЕНИЯ

Настоящее изобретение относится к инженерной технике, в частности к одноцилиндровому синхронному телескопическому устройству и крану.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Стрела крана служит основным рабочим механизмом крана. Длина стрелы в основном изменяется за счет перемещения телескопического механизма в стреле. Таким образом, можно добиться различных условий работы. В настоящее время в большинстве кранов, особенно автомобильных, используются четырехсекционные стрелы, а корпуса стрел в основном приводятся в действие синхронными телескопическими механизмами. Обычный метод расположения заключается в использовании двух комплектов тросов выдвижения и двух комплектов соответствующих тросов втягивания для достижения синхронного выдвижения и втягивания корпусов стрел. В такой конструкции могут возникнуть следующие проблемы: 1. Сложная структура, трудно обращаться с большим количеством тросов, и вероятно возникновение дисбаланса натяжений; 2. Множество шкивов втягивания и соединений тросов расположены в задней части корпуса стрелы, что уменьшает длину нахлесточного соединения корпуса стрелы и влияет на натяжение выдвижения корпуса стрелы; и 3. Шкив втягивания, вероятно, мешает гидравлическому телескопическому цилиндру в направлении вверх, что влияет на высоту корпуса стрелы и увеличивает ее вес.

В связи с вышеизложенными проблемами, основными решениями на предыдущем уровне техники являются следующие: 1. Для регулировки неравномерного натяжения тросов, выступающие части двух винтов регулируются так, чтобы они были одинаковыми в процессе регулировки троса, таким образом, чтобы исключить влияние человеческого фактора и улучшить стабильность сборки. Однако этот метод не может компенсировать неравномерное натяжение, вызванное ошибками при изготовлении троса, что может привести к повреждению из-за натяжения одного троса. 2. Шкив в задней части телескопической стрелы занимает большое пространство. Существующие изделия в основном решают эту проблему путем увеличения длины стрелы, но этот метод увеличивает длину полностью втянутого корпуса стрелы и собственный вес изделия, а также влияет на стабильность работы и экономичность производства. 3. Шкив втягивания и трос крепятся к задней части стрелы, а гидравлический телескопический цилиндр должен осуществлять выдвижение и втягивание в нижней части шкива, чтобы увеличить высоту корпуса стрелы, что позволяет избежать помех. Однако при использовании этого метода гидравлический телескопический цилиндр должен осуществлять выдвижение и втягивание в нижней части шкива, что может легко вызвать помехи, увеличить высоту корпуса стрелы и сделать его еще более тяжелым.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Цель изобретения: для решения проблем на предыдущем уровне техники настоящее изобретение предлагает одноцилиндровое синхронное телескопическое устройство и кран.

Техническое решение: одноцилиндровое синхронное телескопическое устройство, согласно настоящему изобретению, включает гидравлический телескопический цилиндр, опору, ряд канатов, трос выдвижения, трос втягивания, основную стрелу, а также первую секцию стрелы, вторую секцию стрелы и третью секцию стрелы, которые последовательно соединены с основной стрелой в несколько уровней. Опора крепится к верхней части гидравлического телескопического цилиндра. Один конец гидравлического телескопического цилиндра крепится к основной стреле, а другой конец гидравлического телескопического цилиндра крепится к первой секции стрелы. Один конец ряда канатов закреплен на основной стреле, а другой конец ряда канатов закреплен на второй секции стрелы, обходя первый шкив на гидравлическом телескопическом цилиндре. Один конец троса выдвижения закреплен на первой секции стрелы, а другой конец троса выдвижения закреплен на третьей секции стрелы, обходя второй шкив на второй секции стрелы. Один конец троса втягивания закреплен на первой секции стрелы, а другой конец троса втягивания закреплен на третьей секции стрелы, обходя третий шкив на опоре и четвертый шкив на гидравлическом телескопическом цилиндре.

Далее шток гидравлического телескопического цилиндра крепится к основной стреле, а патрубок гидравлического телескопического цилиндра крепится к первой секции стрелы.

Кроме того, ряд канатов включает в себя первое соединение ряда канатов, стальной канат ряда канатов и второе соединение ряда канатов, которые последовательно соединены. Первое соединение ряда канатов крепится к задней части основной стрелы, а второе соединение ряда канатов крепится к задней части второй секции стрелы.

Кроме того, трос выдвижения включает в себя муфтовое соединение троса выдвижения, стальной канат троса выдвижения и винт троса выдвижения, которые последовательно соединены. Муфтовое соединение троса выдвижения крепится к задней части третьей секции стрелы, а винт троса выдвижения крепится к задней части первой секции стрелы.

Кроме того, трос втягивания включает стальной канат троса втягивания и винт троса втягивания, соединенный с одним концом стального каната троса втягивания. Другой конец стального каната троса втягивания соединен с пятым шкивом на первой секции стрелы. Винт троса втягивания крепится к передней части третьей секции стрелы.

Кроме того, пятый шкив является полушкивом и крепится к задней части первой секции стрелы. Далее, первый шкив крепится к концу гидравлического телескопического цилиндра. При этом второй шкив крепится к внутренней стороне передней части второй секции стрелы. При этом третий шкив крепится к передней части опоры. Четвертый шкив крепится к задней части патрубка гидравлического телескопического цилиндра.

Кран, согласно настоящему изобретению, представляет собой кран, включающий одноцилиндровое синхронное телескопическое устройство, описанное выше.

Преимущества: по сравнению с предшествующим уровнем техники настоящее изобретение имеет очевидные преимущества, заключающиеся в том, что настоящее изобретение обеспечивает новый метод расположения телескопического механизма, в котором трос втягивания расположен в корпусе стрелы, и два корпуса стрелы втягиваются одним канатом. Решена проблема повреждения, вызванного неравномерным натяжением и дисбалансом из-за ошибок изготовления троса, и упрощена регулировка. В задней части корпуса стрелы, которая меньше по длине, легче по весу и имеет большее количество нахлесточных соединений, не предусмотрен шкив втягивания. Для втягивания и выдвижения меньшей по высоте третьей секции стрелы с помощью гидравлического телескопического цилиндра, не предусмотрена конструкция шкива втягивания, поэтому вес корпуса стрелы уменьшен.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

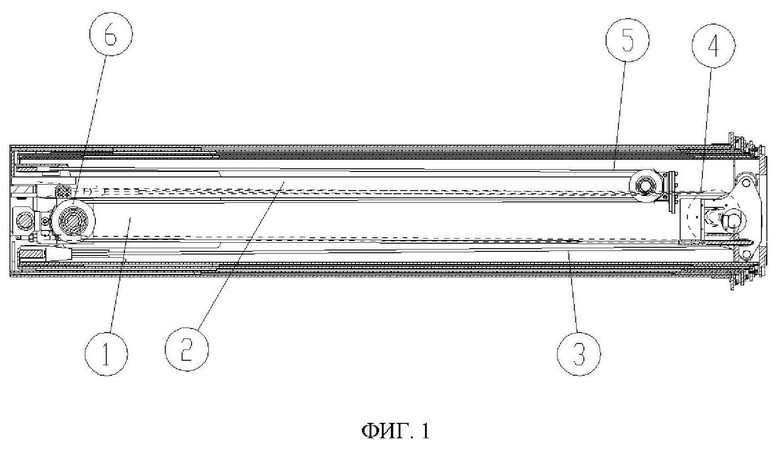

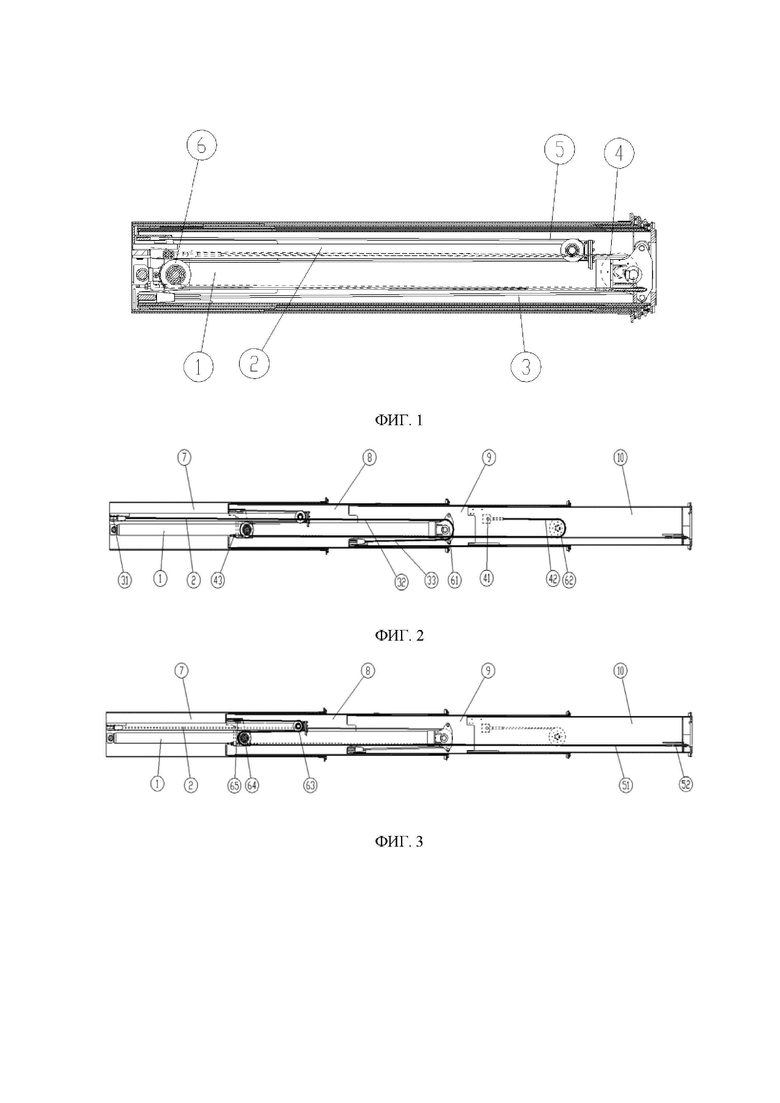

ФИГ. 1 - принципиальная схема конструкции одноцилиндрового синхронного телескопического устройства согласно настоящему изобретению.

ФИГ. 2 - принципиальная схема расположения троса выдвижения на ФИГ. 1.

ФИГ. 3 - принципиальная схема расположения троса втягивания на ФИГ. 1.

Позиции: 1 - гидравлический телескопический цилиндр; 2 - опора; 3 - ряд канатов; 31 - соединение первого ряда канатов; 32 - стальной канат ряда канатов; 33 - второе соединение ряда канатов; 4 - трос выдвижения; 41 - муфтовое соединение троса выдвижения; 42 - стальной канат троса выдвижения; 43 - винт троса выдвижения; 5 - трос втягивания; 51 - стальной канат троса втягивания; 52 - винт троса втягивания; 6 - шкив; 61 - первый шкив; 62 - второй шкив; 63 - третий шкив; 64 - четвертый шкив; 65 - пятый шкив; 7 - основная стрела; 8 - первая секция стрелы; 9 - вторая секция стрелы; 10 - третья секция стрелы.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Технические решения в вариантах осуществления настоящего изобретения будут четко и полностью описаны ниже со ссылкой на чертежи вариантов осуществления настоящего изобретения. Очевидно, что описанные варианты осуществления являются лишь некоторыми вариантами осуществления, а не всеми вариантами осуществления настоящего изобретения. На основании вариантов осуществления настоящего изобретения, все другие варианты осуществления, полученные специалистами в данной области техники без выполнения творческой работы, также укладываются в объем настоящего изобретения.

Пример 1

В качестве примера приведено одноцилиндровое синхронное телескопическое устройство. Как показано на ФИГ. 1, 2 и 3, устройство включает в себя гидравлический телескопический цилиндр 1, опору 2, ряд канатов 3, трос выдвижения 4, трос втягивания 5, шкив 6, основную стрелу 7, а также первую секцию стрелы 8, вторую секцию стрелы 9 и третью секцию стрелы 10, которые последовательно соединены с основной стрелой 7 в несколько уровней. Опора 2 крепится к верхней части гидравлического телескопического цилиндра 1. Шток гидравлического телескопического цилиндра крепится к основной стреле 7, а патрубок гидравлического телескопического цилиндра крепится к первой секции стрелы 8. Ряд канатов 3 включает в себя первое соединение ряда канатов 31, стальной канат ряда канатов 32 и второе соединение ряда канатов 33, которые последовательно соединены. Первое соединение ряда канатов 31 крепится к задней части основной стрелы 7. Стальной канат ряда канатов 32 обходит первый шкив 61 на стороне гидравлического телескопического цилиндра. Второе соединение ряда канатов 33 крепится к задней части второй секции стрелы 9. Трос выдвижения 4 включает в себя муфтовое соединение троса выдвижения 41, стальной канат троса выдвижения 42 и винт троса выдвижения 43, которые последовательно соединены. Муфтовое соединение троса выдвижения 41 крепится к задней части третьей секции стрелы 10. Стальной канат троса выдвижения 42 обходит второй шкив 62 на внутренней стороне передней части второй секции стрелы 9. Винт троса выдвижения 43 крепится к задней части первой секции стрелы 8. Трос втягивания 5 включает в себя стальной канат троса втягивания 51 и винт троса втягивания 52, соединенный с одним концом стального каната троса втягивания 51. Винт троса втягивания 52 крепится к передней части третьей секции стрелы 10. Другой конец стального каната троса втягивания 51 обходит третий шкив 63, расположенный в передней части опоры 2, четвертый шкив 64, расположенный в задней части патрубка гидравлического телескопического цилиндра 1, и пятый шкив 65, расположенный на первой секции стрелы 8. Пятый шкив 65 представляет собой полушкив.

Рабочий процесс настоящего изобретения включает: процесс выдвижения: когда гидравлический телескопический цилиндр 1 выдвигается, во-первых, первая секция стрелы 8 приводится в действие для выдвижения, первый шкив 61 выдвигается для выдвижения соединения ряда канатов 33, и далее вторая секция стрелы 9 приводится в действие для выдвижения; а также второй шкив 62 на второй секции стрелы 9 выдвигается для выдвижения муфтового соединения троса выдвижения 41, и далее третья секция стрелы 10 приводится в действие для выдвижения. Процесс втягивания: когда гидравлический телескопический цилиндр 1 втягивается, во-первых, первая секция стрелы 8 приводится в действие для втягивания; четвертый шкив 64 и пятый шкив 65 втягиваются, чтобы втянуть винт троса втягивания 52, и далее третья секция стрелы 10 приводится в действие для втягивания; и далее третья секция стрелы 10 втягивается, чтобы втянуть муфтовое соединение троса выдвижения 41, второй шкив 62 прижимается для втягивания, и далее вторая секция стрелы 9 приводится в действие для втягивания.

Согласно настоящему изобретению, один трос втягивания используется для замены четырех тросов втягивания предыдущего изделия, что компенсирует влияние ошибок изготовления троса, трос сбалансирован по натяжению, и не вызывает повреждений, вызванных натяжением одного троса; в задней части корпуса стрелы не предусмотрен шкив втягивания и механизм фиксации троса, так что размер полностью втянутого корпуса стрелы меньше, собственный вес изделия снижается, а количество нахлесточных соединений после выдвижения увеличивается; кроме того, не предусмотрена конструкция втягивающего шкива для втягивания и вытягивания меньшей по размеру третьей секции стрелы гидравлическим телескопическим цилиндром, высота корпуса стрелы уменьшена и конструкция более компактна.

Пример 2

В примере представлен кран. В состав крана, кроме других основных устройств, входит одноцилиндровое синхронное телескопическое устройство по примеру 1.

Изобретение относится к грузоподъемным устройствам. Устройство включает в себя гидравлический телескопический цилиндр, опору, ряд канатов, трос выдвижения, трос втягивания, основную стрелу, а также первую секцию стрелы, вторую секцию стрелы и третью секцию стрелы, которые последовательно соединены с основной стрелой в несколько уровней. Опора крепится к верхней части гидравлического телескопического цилиндра. Один конец гидравлического телескопического цилиндра крепится к основной стреле, а другой конец гидравлического телескопического цилиндра крепится к первой секции стрелы. Один конец ряда канатов закреплен на основной стреле, а другой конец ряда канатов закреплен на второй секции стрелы, обходя первый шкив на гидравлическом телескопическом цилиндре. Один конец троса выдвижения закреплен на первой секции стрелы, а другой конец троса выдвижения закреплен на третьей секции стрелы, обходя второй шкив на второй секции стрелы. Один конец троса втягивания закреплен на первой секции стрелы, а другой конец троса втягивания закреплен на третьей секции стрелы, обходя третий шкив на опоре и четвертый шкив на гидравлическом телескопическом цилиндре. Достигается усовершенствование конструкции стрелы. 2 н. и 8 з.п. ф-лы, 3 ил.

1. Одноцилиндровое синхронное телескопическое устройство, включающее гидравлический телескопический цилиндр, опору, ряд канатов, трос выдвижения, трос втягивания, основную стрелу, а также первую секцию стрелы, вторую секцию стрелы и третью секцию стрелы, которые последовательно соединены с основной стрелой в несколько уровней, отличающееся тем, что опора крепится к верхней части гидравлического телескопического цилиндра, один конец гидравлического телескопического цилиндра крепится к основной стреле, другой конец гидравлического телескопического цилиндра крепится к первой секции стрелы, один конец ряда канатов закреплен на основной стреле, а другой конец ряда канатов закреплен на второй секции стрелы, обходя первый шкив на гидравлическом телескопическом цилиндре, один конец троса выдвижения закреплен на первой секции стрелы, а другой конец троса выдвижения закреплен на третьей секции стрелы, обходя второй шкив на второй секции стрелы, один конец троса втягивания закреплен на первой секции стрелы, а другой конец троса втягивания закреплен на третьей секции стрелы, обходя третий шкив на опоре и четвертый шкив на гидравлическом телескопическом цилиндре.

2. Устройство по п. 1, отличающееся тем, что шток гидравлического телескопического цилиндра крепится к основной стреле, а патрубок гидравлического телескопического цилиндра крепится к первой секции стрелы.

3. Устройство по п. 1, отличающееся тем, что ряд канатов включает в себя первое соединение ряда канатов, стальной канат ряда каната и второе соединение ряда каната, которые последовательно соединены; первое соединение ряда каната крепится к задней части основной стрелы, а второе соединение ряда каната крепится к задней части второй секции стрелы.

4. Устройство по п. 1, отличающееся тем, что трос выдвижения включает в себя муфтовое соединение троса выдвижения, стальной канат троса выдвижения и винт троса выдвижения, которые последовательно соединены; муфтовое соединение троса выдвижения крепится к задней части третьей секции стрелы, а винт троса выдвижения крепится к задней части первой секции стрелы.

5. Устройство по п. 1, отличающееся тем, что трос втягивания включает в себя стальной канат троса втягивания и винт троса втягивания, соединенный с одним концом стального каната троса втягивания, другой конец стального каната троса втягивания соединен с пятым шкивом на первой секции стрелы, а винт троса втягивания крепится к передней части третьей секции стрелы.

6. Устройство по п. 5, отличающееся тем, что пятый шкив является полушкивом и крепится к задней части первой секции стрелы.

7. Устройство по п. 1, отличающееся тем, что первый шкив крепится к стороне гидравлического телескопического цилиндра.

8. Устройство по п. 1, отличающееся тем, что второй шкив крепится к внутренней стороне верхней части второй секции стрелы.

9. Устройство по п. 1, отличающееся тем, что третий шкив крепится к передней части опоры, а четвертый шкив крепится к задней части патрубка гидравлического телескопического цилиндра.

10. Кран, включающий в себя одноцилиндровое синхронное телескопическое устройство по любому из пп. 1-9.
