УЗЕЛ ФИКСАЦИИ НАТЯЖНОГО ПОЛОТНА Российский патент 2025 года по МПК E04B9/00

Изобретение относится к области строительства и может быть использовано для безгарпунного крепления полотен натяжного потолка.

Известен «УЗЕЛ ФИКСАЦИИ НАТЯЖНОГО ПОЛОТНА», по патенту на изобретение №2794854 от 05.12.2022, МПК E04B 9/00, опубликован 25.04.2023, включающий упругую фиксирующую вставку и жесткий несущий профиль, при этом фиксирующая вставка выполнена в форме цельной детали, содержащей посадочную и прижимную части, посадочная часть зафиксирована на несущем профиле при помощи по меньшей мере одного средства фиксации, а прижимная часть выполнена в форме стенки, оказывающей давление на поверхность несущего профиля; несущий профиль выполнен металлическим; средство фиксации на несущем профиле выполнено в форме полости, снабженной выступами или углублениями; в зоне контакта прижимной части фиксирующей вставки и поверхности несущего профиля выполнены продольные борозды; посадочная и прижимная части фиксирующей вставки выполнены в форме однонаправленно или разнонаправленных загнутых стенок; посадочная часть фиксирующей вставки выполнена в форме замкнутого контура; посадочная часть фиксирующей вставки выполнена в форме разнонаправленных стенок, закрепленных в пазах на несущем профиле.

Наиболее близким по технической сути является «УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОКАЙМЛЕНИЯ ПОЛОТНА НАТЯЖНОГО ПОТОЛКА В ПОЛОСТИ НЕСУЩЕГО ПРОФИЛЯ», по патенту на полезную модель №218795 от 14.04.2023, МПК E04B 9/30, опубликованному 13.06.2023, характеризующегося тем, что оно выполнено из упругого материала в форме полого профиля с разомкнутым контуром, область профиля в зоне разрыва содержит посадочную и прижимную части, выполненные с возможностью смыкания с образованием поверхности контакта, при этом прижимная часть выполнена с возможностью загибания внутрь полости и обратной упругой деформации, при этом на внешней поверхности прижимной части, выполнены продольные борозды.

В известном устройстве фиксация окаймления полотна натяжного потолка реализована за счет его поджатия к элементам узла прижимной частью, выполненной в форме стенки. При эксплуатации натяжных потолков большой площади на полотно действует большая нагрузка, обусловленная его массой. Чем выше масса полотна, тем выше вероятность того, что его окаймление, под действием силы тяжести, будет выходить из полости фиксирующего элемента. При эксплуатации натяжных потолков большой площади, усилия прижатия полотна одной стенкой может оказаться недостаточным для обеспечения его надежной фиксации. Таким образом, возникает риск выскальзывания окаймления полотна из полости фиксирующего профиля, что может привести к провисанию потолка.

Задачей заявляемого технического решения является создание узла фиксации натяжного полотна, обеспечивающего надежную фиксацию окаймления полотна при эксплуатации натяжных потолков большой массы.

Поставленная задача решена за счет узла фиксации натяжного полотна, включающего жесткий металлический несущий профиль и установленную в него упругую фиксирующую вставку, при этом фиксирующая вставка содержит открытую полость и две прижимные стенки, которые своими свободными концами контактируют с поверхностями узла; при этом прижимные стенки выполнены однонаправленными с возможностью загибания внутрь полости и обратной упругой деформации; при этом нижняя прижимная стенка своим свободным концом контактирует с поверхностью жесткого несущего профиля, а верхняя своим свободным концом контактирует с поверхностью фиксирующей вставки; при этом фиксирующая вставка выполнена методом экструзии гомогенного материала или методом соэкструзии, при котором материал прижимных стенок выполнен отличным от материала, из которого изготовлена остальная часть вставки; при этом фиксирующая вставка дополнительно содержит закрытую продольную полость и продольный выступ со скругленным торцом.

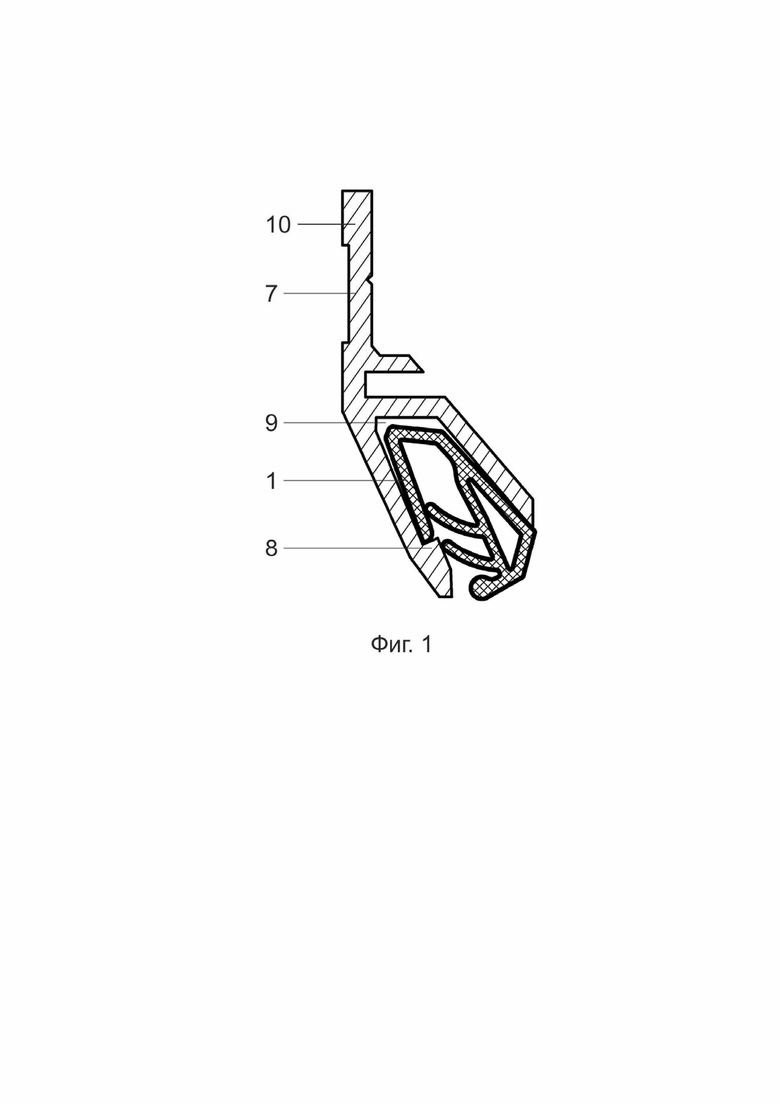

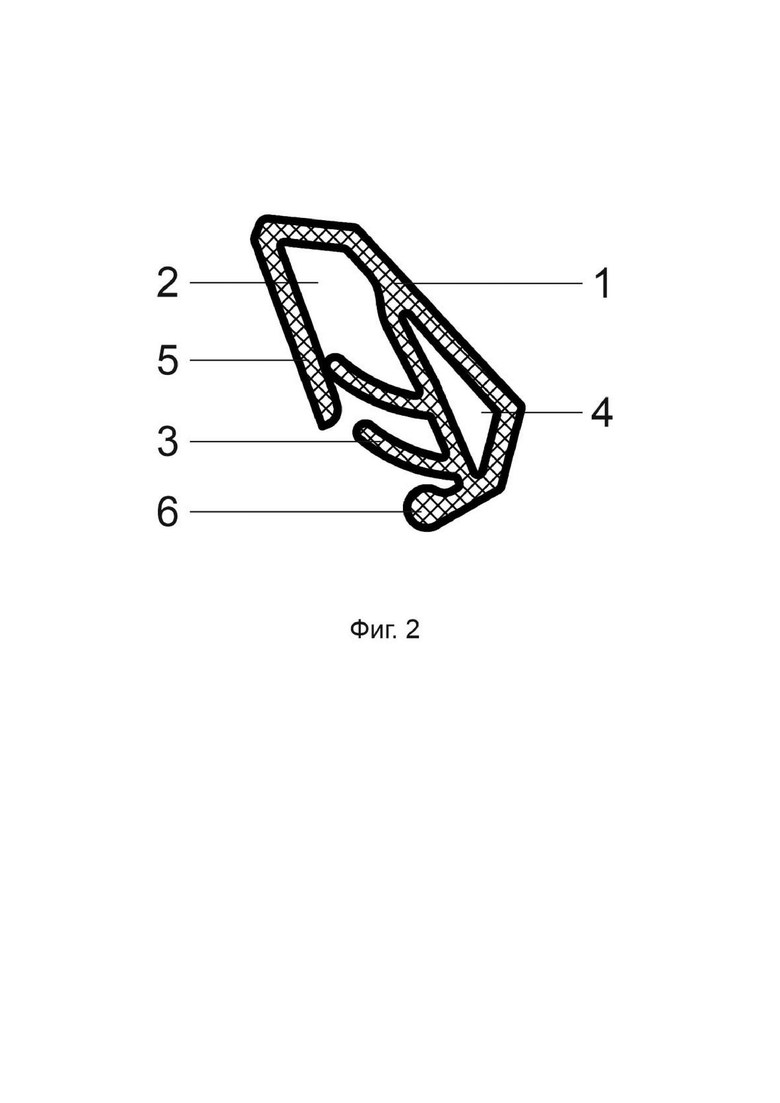

Суть технического решения иллюстрирована чертежами, где на фиг.1 - Узел фиксации натяжного полотна; на фиг. 2 - Упругая фиксирующая вставка.

На фиг. 1 и фиг. 2 изображены: упругая фиксирующая вставка 1, открытая полость 2, прижимные стенки 3, продольная полость 4, посадочная часть 5, продольный выступ 6, несущий профиль 7, выступ 8, полость 9 несущего профиля, монтажная площадка 10.

Узел фиксации натяжного полотна выполнен следующим образом.

Узел фиксации натяжного полотна включает упругую фиксирующую вставку 1, установленную в жесткий несущий профиль 7. Несущий профиль 7 выполнен в виде цельной неразъемной детали. Опционально жесткий несущий профиль 7 может быть выполнен из металла, например алюминия. Несущий профиль 7 содержит по меньшей мере одно средство фиксации. Средство фиксации выполнено в форме полости 9, снабженной выступом 8, и предназначено для позиционирования относительно несущего профиля 7 фиксирующей вставки 1. Несущий профиль 7 содержит монтажную площадку 10, предназначенную для крепления несущего профиля 7 к базовой поверхности, например, к стене или к потолку. Представленный на чертеже вариант сечения несущего профиля 7 приведен в качестве примера возможной реализации профиля 7. Монтажная площадка 10 несущего профиля 7 может иметь горизонтальную, вертикальную или иную ориентацию. Кроме полости 9 и монтажной площадки 10 несущий профиль 7 может содержать дополнительные элементы, расширяющие его функциональные возможности, например полости для установки источников света и другие.

Фиксирующая вставка 1 выполнена в виде цельной неразъемной детали, содержащей посадочную часть 5 и прижимную часть. Упругая фиксирующая вставка 1 выполнена с возможностью размещения в полости 9 несущего профиля 7. Возможность размещения вставки 1 в полости 9 реализована за счет изготовления вставки 1 соответствующих геометрических размеров из упругого материала, например, из ПВХ. Посадочная часть 5 вставки 1 выполнена в форме стенки и предназначена для фиксации вставки 1 в полости 9 несущего профиля 7. Фиксация вставки 1 осуществляется, например, при помощи выступа 8, расположенного в полости 9 профиля 7.

Прижимная часть вставки 1 выполнена в форме стенок 3, контактирующих своими свободными концам с поверхностями узла при расположении вставки 1 в полости 9. Посадочная часть 5 и прижимная часть вставки 1 образуют открытую полость 2. Прижимные стенки 3 выполнены однонаправленными с возможностью загибания внутрь полости 2 и обратной упругой деформации. Возможность загибания и обратной упругой деформации стенок 3 может быть реализована за счет выполнения стенок 3 из упругого материала, обладающего соответствующими физико-механическими характеристиками, например из ПВХ. Опционально фиксирующая вставка 1 содержит две прижимных стенки 3. Верхняя прижимная стенка 3 контактирует своим свободным концом с внутренней поверхностью посадочной части 5. Нижняя прижимная стенка контактирует своим свободным концом с поверхностью полости 9 в несущем профиле 7. Опционально фиксирующая вставка 1 выполнена методом экструзии гомогенного материала. Опционально фиксирующая вставка 1 выполнена методом соэкструзии, при этом материал прижимных стенок 3 выполнен отличным от материала, из которого изготовлена остальная часть вставки 1. Выполнение вставки 1 методом соэкструзии из различных материалов позволяет добиться для различных частей вставки 1 оптимального сочетания таких характеристик как жесткость, прочность и упругость, для обеспечения надежной фиксации вставки 1 в полости 9, а также надежной фиксации окаймления полотна натяжного потолка в полости 2. Опционально фиксирующая вставка 1 содержит зарытую продольную полость 4. Полость 4 образована продольными стенками. Продольные стенки, образующие полость 4 обеспечивают фиксирующей вставке 1 дополнительную жесткость. Опционально фиксирующая вставка 1 содержит выступ 6 со скругленным торцом. Выступ 6 предназначен для перегибания полотна натяжного потолка.

Монтаж натяжного потолка с помощью заявляемого узла осуществляют следующим образом.

Профиль фиксирующей вставки 1 и несущий профиль 7 нарезают хлыстами необходимой длины. В полость 9 несущего профиля 7 устанавливают фиксирующую вставку 1. Для установки вставки 1 ее ориентируют посадочной частью 5 в направлении несущего профиля 7 и проталкивают в полость 9. Под действием сжимающей нагрузки, посадочная часть 5 и прижимная часть деформируются и переходят, таким образом, в напряженное состояние. При прохождении торца посадочной части 5 выступа 8, сжимающая нагрузка, действующая на посадочную часть 5, снимается, происходит обратная упругая деформация и посадочная часть 5 принимает свое исходное положение. При принятии посадочной частью 5 своего исходного положения вставка 1 надежно фиксируется в полости 9, упираясь посадочной частью 5 в выступ 8, при этом прижимная часть остается в упруго-напряженном состоянии и оказывает постоянное давление на ответные поверхности узла для фиксации натяжного потолка. К базовым поверхностям помещения через монтажную площадку 10 крепят узел фиксации натяжного потолка любым известным из уровня техники способом, например, при помощи саморезов, дюбель-гвоздей или гвоздезабивных монтажных пистолетов. Осуществляют установку полотна натяжного потолка. Полотно потолка натягивают, а его край при помощи узкого инструмента проталкивают в щель, образованную между прижимной частью вставки 1 и ответными поверхностями узла фиксации натяжного потолка. За счет оказания постоянного давления со стороны свободных концов прижимных стенок 3 на ответные поверхности узла фиксации натяжного потолка предотвращается случайное выскальзывание полотна натяжного потолка.

Фиксация вставки 1 в полости 9 несущего профиля 7 посредством расположения посадочной части 5 на выступе 8 исключает возможность выпадения вставки 1 из полости 9, обеспечивая, таким образом, высокую надежность фиксации вставки 1 в полости 9 профиля 7. Осуществление прижатия полотна натяжного потолка посредством нескольких прижимных стенок 3 повышает надежность фиксации окаймления полотна в полости 2, позволяя применять заявляемый узел фиксации при эксплуатации натяжных потолков большой массы. Являясь альтернативой известным из уровня техники решениям, узел фиксации натяжного полотна расширяет арсенал средств, предназначенных для безгарпунной фиксации полотен натяжного потолка.

Техническим результатом заявленного технического решения является повышение надежности фиксации полотна натяжного потолка большой массы, за счет узла фиксации натяжного полотна, включающего жесткий металлический несущий профиль и установленную в него упругую фиксирующую вставку, при этом фиксирующая вставка содержит открытую полость и две прижимные стенки, которые своими свободными концами контактируют с поверхностями узла; при этом прижимные стенки выполнены однонаправленными с возможностью загибания внутрь полости и обратной упругой деформации; при этом нижняя прижимная стенка своим свободным концом контактирует с поверхностью жесткого несущего профиля, а верхняя своим свободным концом контактирует с поверхностью фиксирующей вставки; при этом фиксирующая вставка выполнена методом экструзии гомогенного материала или методом соэкструзии, при котором материал прижимных стенок выполнен отличным от материала, из которого изготовлена остальная часть вставки; при этом фиксирующая вставка дополнительно содержит закрытую продольную полость и продольный выступ со скругленным торцом.

Изобретение относится к области строительства и может быть использовано для безгарпунного крепления полотен натяжного потолка. Техническим результатом заявленного технического решения является повышение надежности фиксации полотна натяжного потолка большой массы, за счет узла фиксации натяжного полотна, включающего жесткий металлический несущий профиль и установленную в него упругую фиксирующую вставку, при этом фиксирующая вставка содержит открытую полость и две прижимные стенки, которые своими свободными концами контактируют с поверхностями узла; при этом прижимные стенки выполнены однонаправленными с возможностью загибания внутрь полости и обратной упругой деформации; при этом нижняя прижимная стенка своим свободным концом контактирует с поверхностью жесткого несущего профиля, а верхняя своим свободным концом контактирует с поверхностью фиксирующей вставки; при этом фиксирующая вставка выполнена методом экструзии гомогенного материала или методом соэкструзии, при котором материал прижимных стенок выполнен отличным от материала, из которого изготовлена остальная часть вставки; при этом фиксирующая вставка дополнительно содержит закрытую продольную полость и продольный выступ со скругленным торцом. 6 з.п. ф-лы, 2 ил.

1. Узел фиксации натяжного полотна, включающий жесткий несущий профиль и установленную в него упругую фиксирующую вставку, при этом фиксирующая вставка содержит посадочную часть, посредством которой вставка зафиксирована в полости профиля, открытую полость и прижимную часть, выполненную в виде двух прижимных стенок, причем свободный конец нижней прижимной стенки контактирует с внутренней поверхностью жесткого несущего профиля, а свободный конец верхней прижимной стенки контактирует с поверхностью фиксирующей вставки.

2. Узел фиксации по п. 1, отличающийся тем, что несущий профиль выполнен металлическим.

3. Узел фиксации по п. 1, отличающийся тем, что прижимные стенки выполнены однонаправленными с возможностью загибания внутрь и обратной упругой деформации.

4. Узел фиксации по п. 1, отличающийся тем, что фиксирующая вставка выполнена методом экструзии гомогенного материала.

5. Узел фиксации по п. 1, отличающийся тем, что фиксирующая вставка выполнена методом соэкструзии, при этом материал прижимных стенок выполнен отличным от материала, из которого изготовлена остальная часть вставки.

6. Узел фиксации по п. 1, отличающийся тем, что фиксирующая вставка содержит дополнительную закрытую продольную полость.

7. Узел фиксации по п. 1, отличающийся тем, что фиксирующая вставка дополнительно содержит продольный выступ со скругленным торцом.
